CGM90NX1 - Kuhinjska napa CANDY - Brezplačna navodila za uporabo

Vrsta izdelka	Kuhinjska napa
Znamka	Candy
Model	CGM90NX1
Širina	90 cm
Napajanje	220-240 V ~ 50 Hz, razred I, obvezna ozemljitev
Največji sesalni pretok	Ni določen (visokozmogljiv motor)
Število hitrosti	3 hitrosti + funkcija booster (5 minut)
Osvetlitev	LED, največ 1,5 W, ni individualno zamenljiva (komplet žarnica + grlo + kabel)
Tip upravljanja	Svetleči tipkali (konfiguracija se razlikuje glede na različico)
Maščobni filter	Primeren za pomivalni stroj, priporočljivo mesečno čiščenje
Filter z aktivnim ogljem	Za različico z recirkulacijo, letna zamenjava
Premer odvodne cevi	150 mm
Najmanjša razdalja nad kuhalno ploščo	65 cm
Največja razdalja nad kuhalno ploščo	75 cm
Material	Nerjaveče jeklo, steklo
Teža	Ni določena (približno 15-20 kg)
Priložena dodatna oprema	Podstavek, zgornji in spodnji dimnik, nosilci, pritrdilni elementi, mozniki, vijaki, protipovratna loputa
Uporaba	Domača uporaba, ne uporabljajte za žar ali peko na ražnju
Standardi	V skladu z evropsko direktivo 2012/19/EU (OEEO)

Pogosto zastavljena vprašanja - CGM90NX1 CANDY

Kako namestiti napo Candy CGM90NX1?

Namestitev mora opraviti usposobljen strokovnjak. Napa mora biti nameščena na razdalji 65 do 75 cm nad kuhalno ploščo. Pritrdite stenski nosilec s priloženimi mozniki in vijaki, nato obesite napo. Za zunanje odvajanje priključite cev premera 150 mm. Upoštevajte navodila za električno varnost (obvezna ozemljitev).

Kako očistiti maščobni filter?

Maščobni filter je treba čistiti mesečno. Odstranite ga in operite v pomivalnem stroju ali ročno z blagim detergentom. Umazan filter lahko povzroči nevarnost požara in zmanjša učinkovitost nape.

Kdaj je treba zamenjati filter z aktivnim ogljem?

Filter z aktivnim ogljem se uporablja v načinu recirkulacije. Zamenjati ga je treba vsaj enkrat letno, glede na pogostost uporabe. Postopek zamenjave je opisan v navodilih.

Kako zamenjati LED žarnico?

LED žarnice ni mogoče zamenjati posamično. Kupiti morate komplet, sestavljen iz žarnice, grla in kabla. Odstranite stekleno ploščo, odklopite staro enoto in namestite novo. Uporabite LED žarnico z največ 1,5 W.

Kaj storiti, če napa nenormalno vibrira?

Močno vibriranje je lahko posledica zataknjene turbine, slabo pritrjenega motorja ali nepravilno nameščenega nosilca. Najprej preverite namestitev. Če težava ne izgine, izklopite napravo in pokličite strokovnjaka.

Napa se sploh ne vklopi, kaj preveriti?

Preverite, ali je napajalni kabel pravilno priključen in ali vtičnica deluje. Če osvetlitev deluje, motor pa ne, je lahko turbina zataknjena. Če nič ne deluje, je morda pregorela žarnica (zamenjajte z ustreznim kompletom) ali pa gre za električno težavo, ki zahteva posredovanje strokovnjaka.

Kaj je funkcija booster?

Funkcija booster aktivira največjo hitrost za 5 minut, idealna za hitro odvajanje gostega dima ali močnih vonjav. Po 5 minutah se napa samodejno vrne na prejšnjo hitrost.

Ali lahko napo uporabljam nad plinskim štedilnikom?

Da, vendar upoštevajte najmanjšo razdaljo 65 cm nad kuhalno površino. Prav tako zagotovite, da je prostor dobro prezračen in da odvodni zrak ne poteka skozi cev, ki jo uporabljajo druge plinske naprave.

Kako najdem serijsko številko svoje nape?

Serijska številka s 16 številkami se začne s 3. Najdete jo na garancijskem listu ali neposredno na napravi (pogosto na nalepki v notranjosti). Zapišite si jo, preden kontaktirate službo za pomoč uporabnikom.

Ali lahko napo uporabljam v načinu recirkulacije brez zunanjega odvoda?

Da, če nimate odvodne cevi, morate namestiti filtre z aktivnim ogljem (prodajajo se ločeno ali so priloženi glede na model). Napa bo po filtriranju recirkulirala zrak. Namestitev je podobna načinu odvoda, vendar brez priključka cevi.

NAVODILA ZA UPORABO CGM90NX1 CANDY

VGRADNJA (kroženje zraka) 180

OPIS DELOVANJA 181

VZDRZEVANJE 184

ODRAPVLJANJE NEPRAVILNOST V DELOVANJU 185

POMOČ UPORABNIKOM 185

ENVIRONMENTAL PROTECTION 186

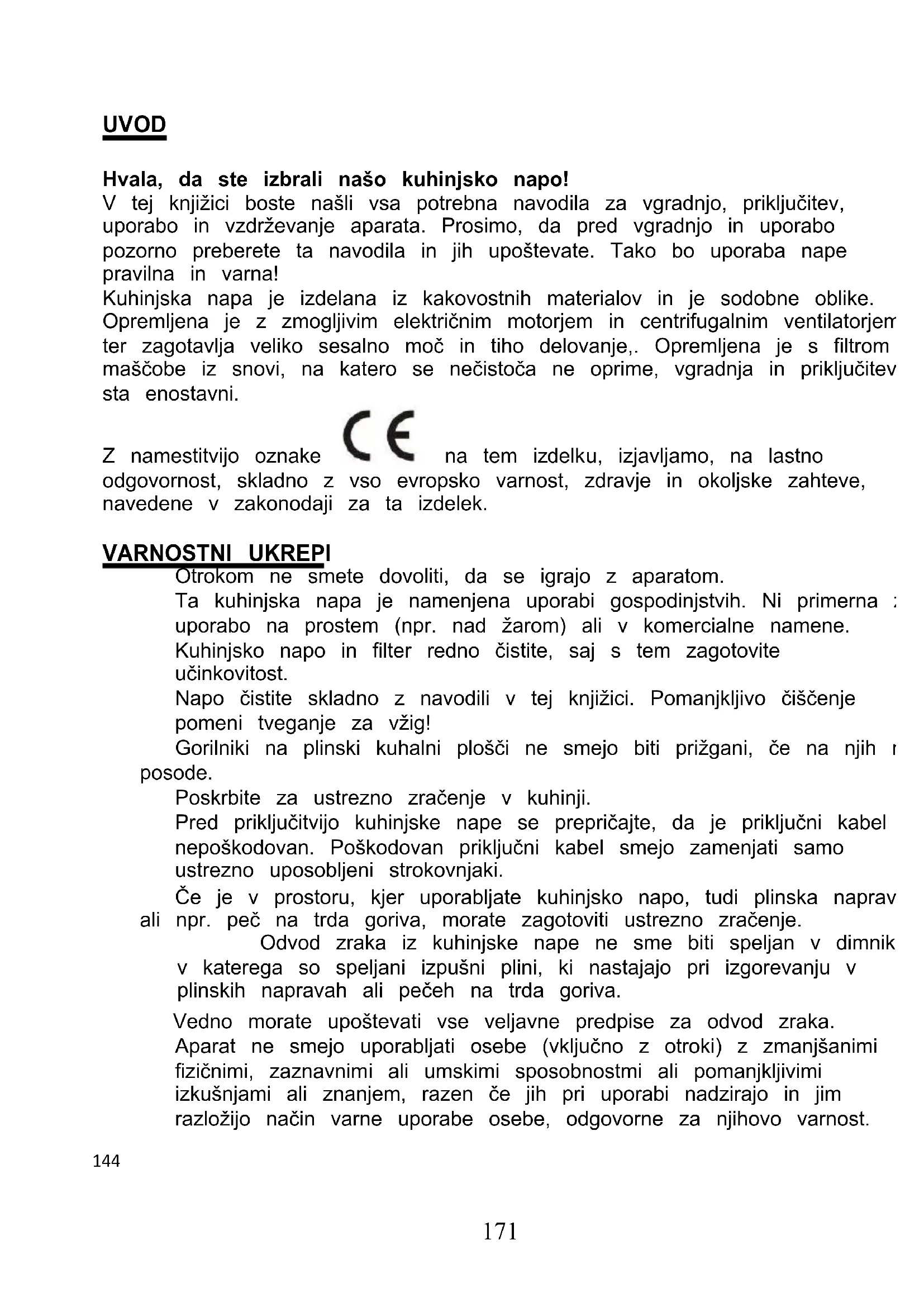

UVOD

Hvala, da ste izbrali našo kuhinjsko napo!

V tej knjižici boste našli vsa potrebna navodila za vgradnjo, priključitev, uporabo in vzdrževanje aparata. Prosimo, da pred vgradnjo in uporabo pozorno preberete ta navodila in jih upoštevate. Tako bo uporaba nape pravilna in varna!

Kuhinjska napa je izdelana iz kakovostnih materialov in je sodobne oblike. Opremljena je z zmogljivim električnim motorjem in centrifugalnim ventilatorjem ter zagotavlja veliko sesalno moč in tiho delovanje,. Opremljena je s filtrom maščobe iz snovi, na katero se nečistoča ne oprime, vgradnja in priključitev sta enostavni.

CE

Z namestitvijo oznake na tem izdelku, izjavljamo, na lastno odgovornost, skladno z vso evropsko varnost, zdravje in okoljske zahteve, navedene v zakonodaji za ta izdelek.

VARNOSTNI UKREPI

Otrokom ne smete dovoliti, da se igrajo z aparatom.

Ta kuhinjska napa je namenjena uporabi gospodinjstvih. Ni primerna: uporabo na prostem (npr. nad žarom) ali v komercialne namene.

Kuhinjsko napo in filter redno čistite, saj s tem zagotovite učinkovitost.

Napo čistite skladno z navodili v tej knjižici. Pomanjkljivo čiščenje pomeni tveganje za vžig!

Pred priključitvijo kuhinjske nape se prepričajte, da je priključni kabel nepoškodovan. Poškodovan priključni kabel smejo zamenjati samo ustrezno uposobljeni strokovnjaki.

Če je v prostoru, kjer uporabljate kuhinjsko napo, tudi plinska naprav ali npr. peč na trda goriva, morate zagotoviti ustrezno zračenje.

Odvod zraka iz kuhinjske nape ne sme biti speljan v dimnik v katerega so speljani izpušni plini, ki nastajajo pri izgorevanju v plinskih napravah ali pečeh na trda goriva.

Vedno morate upoštevati vse veljavne predpise za odvod zraka.

Aparat ne smejo uporabljati osebe (vključno z otroki) z zmanjšanimi fizičnimi, zaznavnimi ali umskimi sposobnostmi ali pomanjkljivimi izkušnjami ali znanjem, razen će jih pri uporabi nadzirajo in jim razložijo način varne uporabe osebe, odgovorne za njihovo varnost.

Pazite na otroke in jim ne dovolite, da se igrajo s kuhinjsko napo.

Nikoli ne flambirajte pod kuhinjsko napo.

Ta kuhinjska napa ni primerana za vgradnjo nad kuhalno ploščo z v kot štirimi kuhališči oz. gorilniki.

Tveganje za električni udar

Kuhinjsko napo priključite samo na pravilno ozemljeno vtičnico.

Če ste v dvomih, se posvetujte z ustrezno usposobljenim strokovnjakom.

Neupoštevanje the navodil pomeni tveganje za resne poškodbe ali smrt, požar ali električni udar.

Električna napeljava

Vsa namestitev mora izvesti usposobljena oseba ali usposobljena oseba električar. Preden priključite na električno omrežje, se prepričajte, da je električno omrežje napetost ustreza napetosti na tipski ploščici.

Neposredna povezava

Naprava mora biti priključena neposredno na električno omrežje s pomočjo omnipolarni odklopnik z najmanj 3 mm odprtino stike. Monter mora zagotoviti pravilno električno povezavo Izdelana je in je skladna s shemo ožičenja.

Kabel ne sme biti upognjen ali stisnjen.

Redno preverjajte, da so napajalni kabel in napajalni kabel poškodovani. Če je napajalni kabel poškodovan, ga morate zamenjati s posebnim kablom ali montaža na voljo pri proizvajalcu ali njegovem servisnem zastopniku.

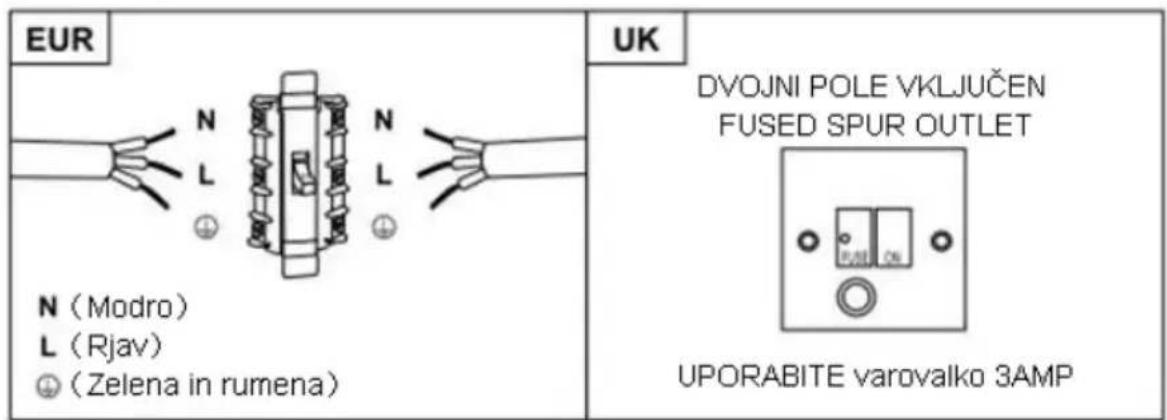

OPOZORILO: To je aparat razreda I in ga je MORAJO ozemljiti

Naprava je opremljena s 3-jedrnim omrežnim kablom, obarvanim kot sledi:

Rjav = L ali V živo

Modro = N ali Nevtralno

Zelena in rumena = E ali Zemljo

Varovalka mora imeti vrednost 3 amperov.

Seznam sestavnih delov

Spec.	Slika	Količni a
Ohišje		1
Zgornji del dimnika		1
Spodnji del dimnika		1
Spodnji nosilec dimnika		1
Zgornji nosilec dimnika		1
Nosilec		1
8 zidni vložki 8 × 6 bele barve		9
VijakiST4.0×30		9
7.2 vijakiST4.0×8		2

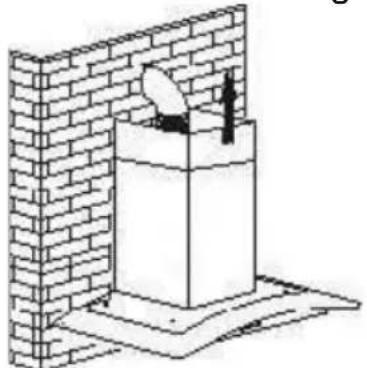

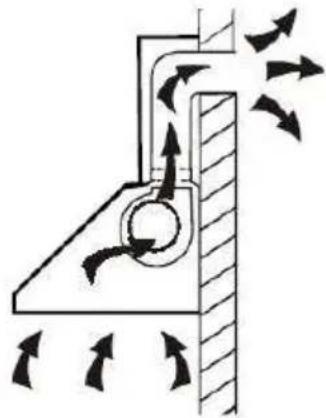

Če obstaja odprtina za odvajanje zraka na prosto, lahko cev za zrak napeljete tako, kot je prikazano spodaj (uporabite cev iz emajla, aluminija, ali gibljivo cev iz negorljive snovi z notranjim premerom 150 mm)

Za model z nagnjeno ploščo

- Pred montažo zvrtajte 2 dodatni luknji s premerom 8 mm, vanju vstavite vložka in uporabite vijaka ustrezne velikosti.

ii. Pritrdite ga s 4 vijaki s podložko. Vijakov ne zategujte preveč, da steklo ne bi počilo.

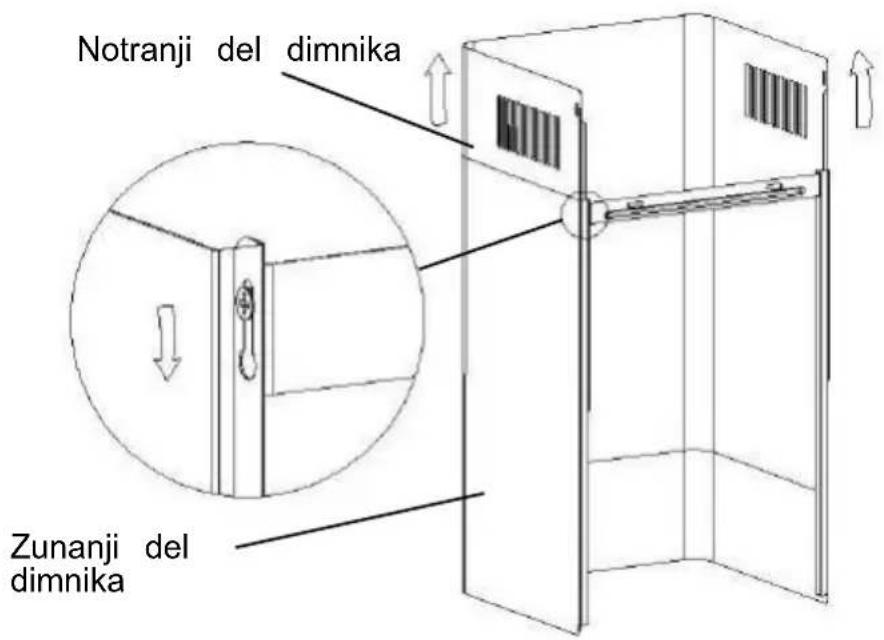

i. Vstavite notranji del dimnika v zunanji del dimnika. Nato potegnite notranji del dimnika navzgor. Prilagodite višino.

ii. Višino dimnika prilagodite situaciji. Ko je dovolj dolg, ga s pomočjo lukenj namestite na temu namenjene vijake, kot je to prikazano na sliki.

8.

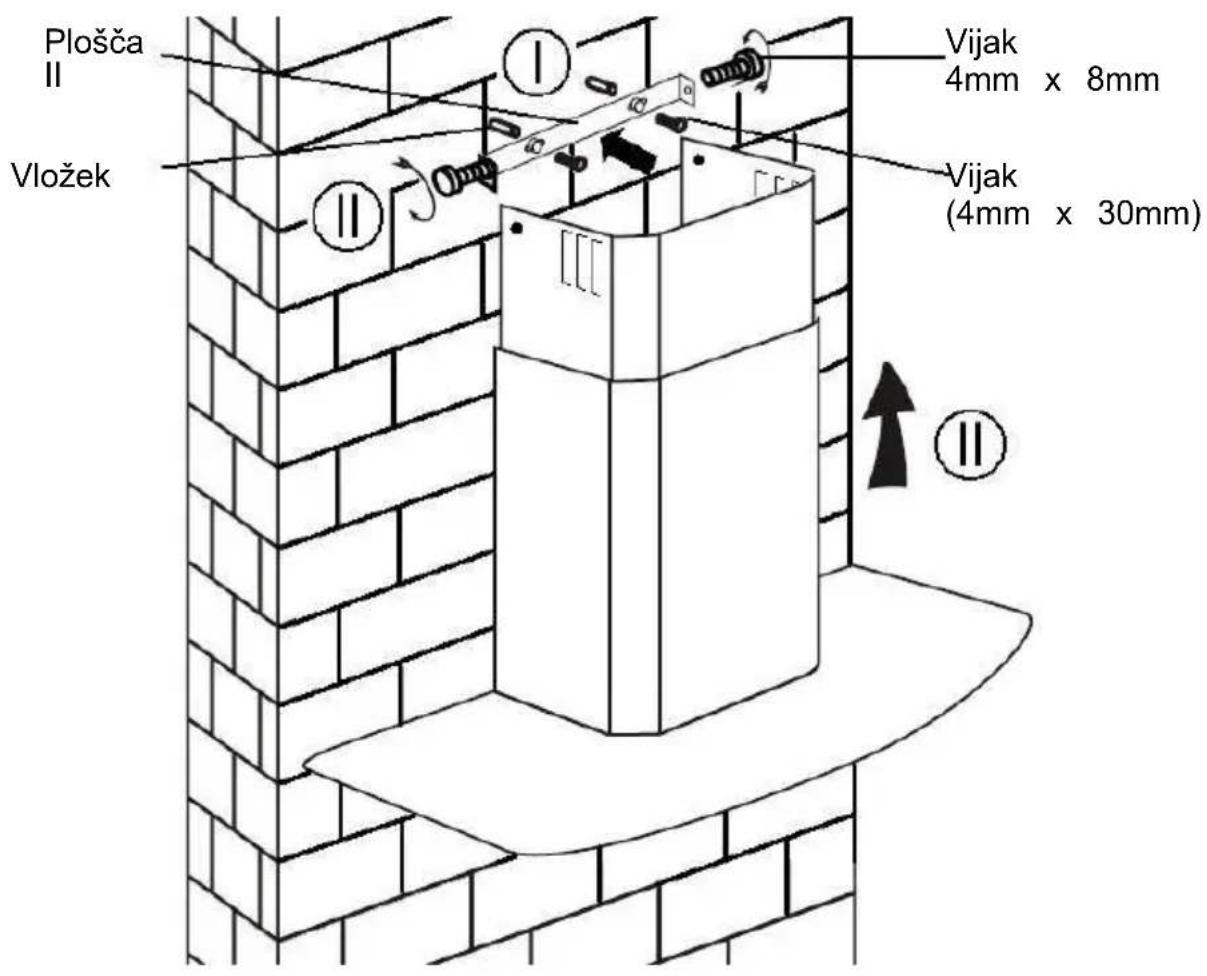

i. Izvrtajte 2 luknji s premerom 8mm za ploščo II. Nato s priloženima vijakoma pritrdite ploščo II na zid in ju zategnite.
ii. Namestite sklop dimnika na napo in ga pritrdite z 2 vijakoma.

VGRADNJA (kroženje zraka)

Če nimate možnosti napeljati odvod zraka na prosto, napo instalirate na podoben način kot je to pojasnjeno v prejšnjem poglavju.

• Prepričajte se, da je filter varno nameščen. V nasprotnem primeru bi lahko zrahljal, to pa bi lahko bilo nevarno.
  o Če uporabite aktivni ogleni filter, se sesalna moč nekoliko zmanjša.

OPIS DELOVANJA

KONFIGURACIJA 1

Gumb 1

Gumb je z osvetlitvijo, ko pritisnete tipko, se vklopi osvetlitev ozadja in ventilator se vklopi pri nizki hitrosti. ko ponovno pritisnete, se izklopi ventilator.

Primerno za zračenje kuhinje. To stopnjo izberete med počasnim kuhanjem, kone nastaja veliko pare.

Gumb 2

Gumb je s prikazom osvetljen, ko pritisnete tipko, se osvetli osvetlitev in ventilator vklopi pri srednji hitrosti. ko ponovno pritisnete, se izklopi ventilator.

Ta stopnja je idealna izbira pri običajnem kuhanju.

Gumb 3

Gumb je s prikazano osvetlitvijo, ko pritisnete tipko, se osvetli osvetlitev in ventilator se vklopi pri visoki hitrosti. ko ponovno pritisnete, se izklopi ventilator.

Če med kuhanjem nastaja veliko dima in pare, izberite to stopnjo, ki zagotavlja najbolj učinkovito zračenje.

OPOMBA: Če hkrati pritisnete na vse tri tipke (za nizko/srednjo/visoko stopnjo), bo napa delovala z največjo hitrostjo.

Tipka za luč

KONFIGURACIJA 2

Gumb za izklop 0

To se uporablja za izklop ventilatorja.

Tipka za počasno hitrost

Primerno za zračenje kuhinje. To stopnjo izberete med počasnim kuhanjem, ko ne nastaja veliko pare.

Tipka za srednjo hitrost

2

Ta stopnja je idealna izbira pri običajnem kuhanju.

Tipka za veliko hitrost

3

Če med kuhanjem nastaja veliko dima in pare, izberite to stopnjo, ki zagotavlja najbolj učinkovito zračenje.

OPOMBA: Če hkrati pritisnete na vse tri tipke (za nizko/srednjo/visoko stopnjo), bo napa delovala z največjo hitrostjo.

Tipka za luč

KONFIGURACIJA 3

① Gumb za vklop / izklop

To se uporablja za vklop / izklop ventilatorja.

⊕ Hitrost plus gumb

Za povečanje hitrosti ventilatorja

- Gumb za hitro zmanjšanje

Za zmanjšanje hitrosti ventilatorja.

Gumb za osvetlitev

8 Digitalni prikaz

Fan prikaz hitrost: "1" za nizko hitrost, "2" za srednje hitrosti, "3" za visoke hitrosti, "4" za funkcijo Booster.

Hitro timer: Press ⚠ in⊖ zadržite 1 sekundo, digitalni prikazovalnik utripa in v 5 minutah odšteva, bo po 5 minut motorja in luči izklopiti samodejno in zvok brenčala za 1 sekundo.

Funkcija Booster

Ta napa ima funkcijo Booster, ki dodatno pospeši pretok zraka. Vključite jo tako, da med delovanjem s tipko ⊕ nastavite hitrostno stopnjo 4. Napa poveča pretok zraka za 5 minut, potem se spet upočasni.

VZDRŽEVANJE

Pred čiščenjem izklopite napo in potegnite vtikač iz vtičnice.

I. Redno čiščenje

Napo čistite z mehko krpo, navlaženo z raztopino detergent za pomivanje posode in mlačne vode. Za čiščenje nikoli ne uporabljajte jeklenih gobic, jedkih kemičnih snovi ali grobih čistilnih pripomočkov.

II. Mesečno čiščenje filtra za maščobe

ZELO POMEMBNO: Filter morate redno čistiti enkrat mesečno, da preprečite tveganje za vžig.

V filtru se nabira maščoba in prah, tako da neposredno vpliva na učinkovitost kuhinjske nape. Če filtra ne čistite redno, se v njem nabere maščoba, ki je vnetljiva. Filter čistite z običajnim detergentom, ki se uporablja v gospodinjstvih.

III. Letna zamenjava aktivnega oglenega filtra

To se nanaša SAMO na nape, ki jih uporabljate v načinu za kroženje zraka in so opremljene z oglenim filtrom (odvod zraka ni speljan na prosto). Ta filter filtrira vonjave in ga morate zamenjati enkrat letno, ne glede na to, kako pogosto uporabljate napo.

IV. Zamenjava žarnice

Odvijte vijake, s katerimi je pritrjeno steklo, ter ga odstranite. Ugotovite, katera žarnica je pregorela (žarnice so vidne, ko odstranite steklo).

Napaka	Razlog	Rešitev
Luč gori, ventilator pa ne deluje	Ovirano vrtenje lopatice ventilatorja	Izklopite napo in pokličite pooblaščeni servis.
	Motor je poškodovan.
Ne dela ne ne ventilator	Pregorela halogenska žarnica	Zamenjajte žarnico z enakovredno.
	Napaka na priključitvi	Pravilno priključite vtikač v vtičn
Hude vibracije	Poškodovan ventilator	Izklopite napo in pokličite pooblaščeni servis.
	Motor ventilatorja ni dovolj trdno pritrjen	Izklopite napo in pokličite pooblaščeni servis.
	Napa ni pravilno obešena na nosilec	Snemite napo in se prepričajte, da je nosilec pravilno pritrjen.
Majhna sesalna moč	Razdalja med kuhalno ploščo in napo je prevelika	Prilagodite razdaljo, ta mora zna med 65 in 75cm

POMOČ UPORABNIKOM

Če sami ne morete ugotoviti razloga za nepravilnost v delovanju, napo izklopite iz električnega omrežja in se obrnite na najbližji pooblaščeni servis.

SERIJSKA ŠTEVILKA IZDELKA. Kje jo lahko najdem?

Pomembno je, da ob klicu na pooblaščeni servis navedete tudi produktno kodo in serijsko številko izdelka (16-mestna koda, ki se začne s številko 3) ki je navedena na garancijskem listu ali na tablici s podatki na izdelku. Tako se izognete večkratnemu obisku s strani serviserja in predvsem nepotrebnim stroškom.

ENVIRONMENTAL PROTECTION

Odpadne električne naprave ne smete zavreči skupaj odpadki iz gospodinjstvázdelek odpeljite na ustrezno zbirno mesto za predelavo električne in elektronske opreme.

Izdelek je označen skladno z direktivo evropske Gospodarske zbornice 2012/19/EU o odpadni električni in elektronski opremi (WEEE).

S pravilnim načinom odstranjevanja izdelka boste pomagali preprečiti morebitne negativne posledice na okolje in zdravje ljudi, ki bi jih lahko povzročilo nepravilno odstranjevanje aparata.

Simbol na izdelku označuje, da s tem izdelkom ni dovoljeno ravnati kot običajnimi gospodinjskimi odpadki. Izdelek odpeljite na ustrezno zbirno mesto za predelavo električne in elektronske opreme.

Odstranjevanje mora biti opravljeno skladno z lokalnimi okoljevarstvenimi predpisi o odstranjevanju odpadkov.

Za podrobnejše informacije o odstranjevanju in predelavi tega izdelka se obrnite na pristojen mestni organ za odstranjevanje odpadkov, komunalno službo ali trgovino, v kateri ste izdelek kupili.
