Producttype	Multifunctionele metaaldetector
Merk	Powerfix
Model	IAN 273599
Voeding	9 V-batterij (inbegrepen)
Detectietechnologie	Ultrasoon, capacitieve detectie (hout, metaal, spanningvoerende kabels)
Meetfunctie	Ultrasone afstand (0,6 tot 16 m)
Laser	Klasse 2, 635-660 nm, vermogen < 1 mW
Detectiemodi	Hout (STUD), Spanningvoerende kabels (AC WIRE), Metaal (METAL)
Meeteenheden	Meter (m) of voet (ft)
Meetfuncties	Afstand, oppervlakte, volume, optelling
Waterpas	Ja, voor horizontale uitlijning
Houdpennen	Ja, voor lasermarkering op zachte oppervlakken
Weergave	LCD-scherm met signaalsterkte- en spanningsindicator
Geluidssignaal	Ja, bij detectie van een object
Onderhoud	Reinigen met een zachte, droge doek
Veiligheid	Laser klasse 2: niet in de straal kijken. De behuizing niet openen.
Garantie	3 jaar vanaf aankoopdatum
Toepassingsgebieden	Detectie van metalen, spanningvoerende elektrische kabels, houten balken; afstandsmeting

Veelgestelde vragen - IAN 273599 POWERFIX

Hoe vervang ik de batterij?

Open het batterijvak aan de achterkant van het apparaat. Verwijder de oude batterij, plaats een nieuwe 9 V-batterij met de juiste polariteit. Sluit het vak totdat het vastklikt.

Hoe kalibreer ik de detector voor gebruik?

Zet de functieschakelaar op DETECTOR en de materiaalkiezer op de gewenste modus (STUD, AC WIRE of METAL). Plaats het apparaat plat op een deel van de muur waar geen object wordt verwacht, druk op de knop PUSH en houd deze ingedrukt terwijl u het apparaat verplaatst.

Kan ik plastic buizen detecteren?

Nee, deze detector kan alleen metalen buizen detecteren. Plastic buizen of andere niet-metalen materialen worden niet gedetecteerd.

Wat is het meetbereik van de afstand?

Ultrasone afstandsmeting is mogelijk tussen 0,6 m en 16 m. Het doeloppervlak moet vlak en parallel aan het apparaat zijn.

Hoe gebruik ik de laser om objecten uit te lijnen?

Zet de functieschakelaar op LASER. Voor een horizontale lijn houdt u het apparaat horizontaal met behulp van de waterpas en laat u de houdpennen zakken op een zacht oppervlak. Voor een verticale lijn hangt u het apparaat op aan de lus van het meetpunt.

Wat moet ik doen als het scherm 'Err' weergeeft?

Het bericht 'Err' geeft aan dat de meting niet correct kon worden uitgevoerd. Controleer of de batterij voldoende is opgeladen, het doeloppervlak glad is en er zich geen obstakels in de ultrasone kegel bevinden. Herhaal de meting.

Hoe tel ik meerdere afstanden op?

Meet een eerste afstand, druk op de knop +/= (het '+'-pictogram verschijnt). Meet de volgende afstand, druk dan opnieuw op +/= om de nieuwe waarde toe te voegen. Het totaal verschijnt op de onderste regel van het scherm.

Hoe detecteer ik spanningvoerende elektrische kabels?

Zet de materiaalkiezer op AC WIRE. Kalibreer het apparaat op een gebied zonder kabel, veeg dan over het oppervlak. Het scherm toont een spanningsteken en de signaalsterkte neemt toe nabij de kabel. Zorg ervoor dat schakelaars en zekeringen zijn ingeschakeld.

Detecteert het apparaat hout?

Ja, in de modus STUD. Na detectie van een object schakelt u over naar de METAL-modus om te controleren of het geen metalen object is. Als de METAL-modus niets detecteert, is het object van hout.

Wat is de garantieduur?

Het product heeft een garantie van 3 jaar vanaf de aankoopdatum. Bewaar de kassabon als bewijs. De garantie dekt materiaal- en fabricagefouten, maar niet normale slijtage (bijv. batterijen).

GEBRUIKSAANWIJZING IAN 273599 POWERFIX

Bedienings- en veiligheidsinstructies

DE AT CH

MULTIFUNKTIONSDETEKTOR

veiligheidsinstructies Pagina 78

Correct gebruik....Pagina 79

Beschrijving van de

onderdelen......Pagina 79

Technische gegevens ......Pagina 80

Leveromvang......Pagina 81

Veiligheidsinstructies......Pagina 81

Algemene

veiligheidsinstructies ......Pagina 81

Opmerkingen met betrekking

tot onnauwkeurige

meetresultaten......Pagina 83

Veiligheidsinstructies voor

batterijen / accu's ......Pagina 84

Ingebruikname......Pagina 86

Batterij plaatsen/ vervangen ....Pagina 86

Gebruik ......Pagina 87

Meten van afstanden....Pagina 87

Meeteenheid instellen ......Pagina 87

Meetfouten vermijden ......Pagina 88

Optellen van afstanden......Pagina 89

Meten van oppervlakten......Pagina 90

Optellen van oppervlakten .....Pagina 91

Meten van volumes ......Pagina 91

Optellen van volumes......Pagina 92

Detecteren van verschillende

objecten......Pagina 93

Detecteren van houten

objecten......Pagina 94

Tips voor de meting......Pagina 95

Lasermarkering ......Pagina 97

Storingen verhelpen......Pagina 98

Reiniging en onderhoud...Pagina 98

Afvoer......Pagina 99

Garantie......Pagina 100

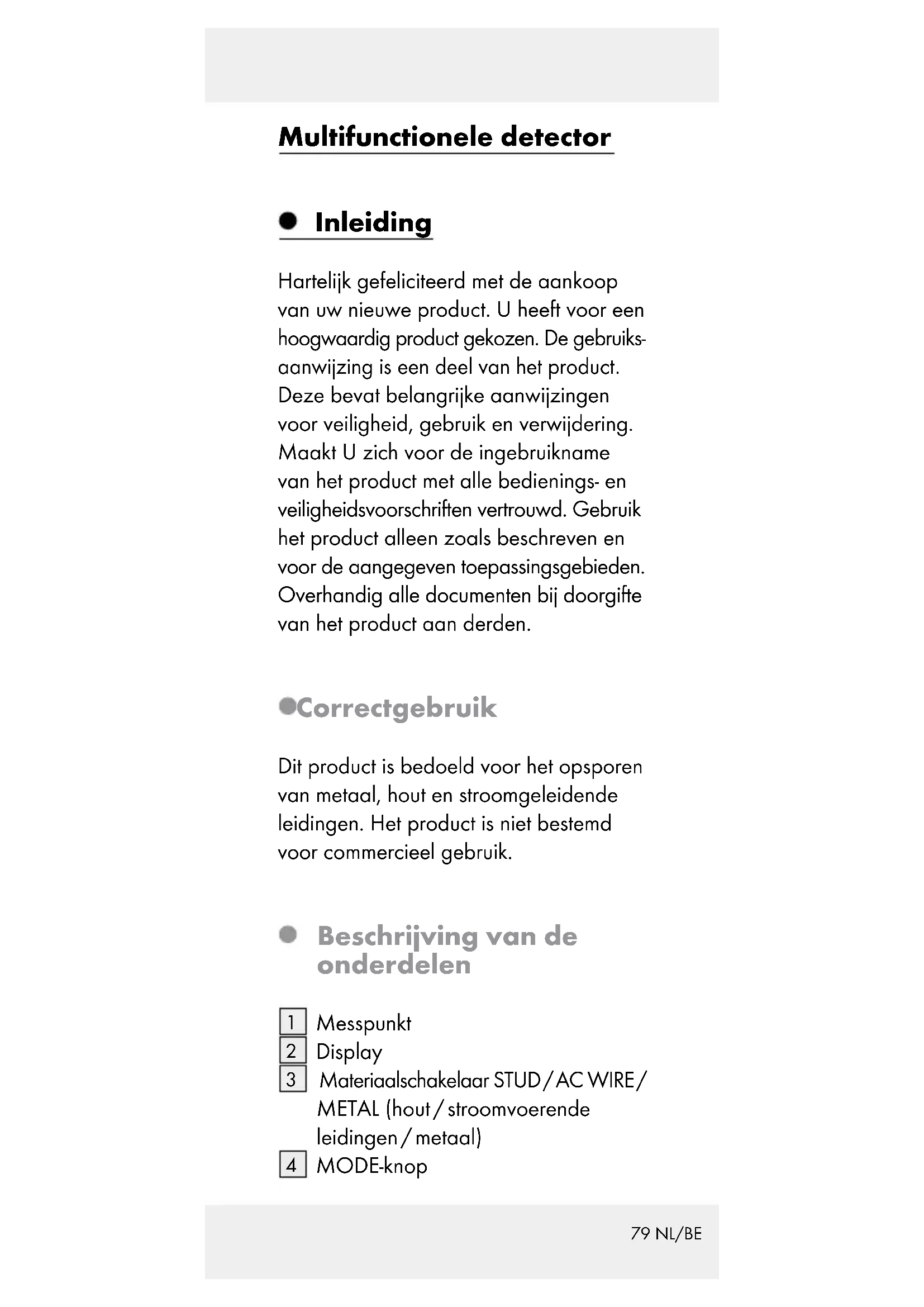

Multifunctionele detector

Inleiding

Hartelijk gefeliciteerd met de aankoop van uw nieuwe product. U heeft voor een hoogwaardig product gekozen. De gebruiks-aanwijzing is een deel van het product. Deze bevat belangrijke aanwijzingen voor veiligheid, gebruik en verwijdering. Maakt U zich voor de ingebruikname van het product met alle bedienings- en veiligheidsvoorschriften vertrouwd. Gebruik het product alleen zoals beschreven en voor de aangegeven toepassingsgebieden. Overhandig alle documenten bij doorgifte van het product aan derden.

Correctgebruik

Dit product is bedoeld voor het opsporen van metaal, hout en stroomgeleidende leidingen. Het product is niet bestemd voor commercieel gebruik.

- Beschrijving van de onderdelen

1 Messpunkt
2 Display
3 Materiaalschakelaar STUD/AC WIRE/METAL (hout/stroomvoerende leidingen/metaal)
4 MODE-knop

5 Naald-knop
6 READ-knop (lezen)
7 M-knop (geheugen)
8 Libel
9 Functieschakelaar LASER/ DETECTOR/ DISTANCE (laser/ detector/afstand)
10 RM-knop (geheugen lezen)
11 Naald-knop
12 + / = -knop
13 Batterijvakje
14 PUSH-knop (drukken)
15 Laserstraalopening
16 Ultrasone zender/ontvanger

Technischegegevens

Afstandsmeting met behulp van echo

Detecteren van: hout, stroom- voerende leidingen, metaal

Laserklasse: 2

Max. uitgangsvermogen

$$ (P _ {\max}): < 1 \mathrm{mW} $$

Golflengte: 635-660 nm

Voedingsspanning: 9 V-blok

Laserstraling NIET IN DE STRAAL KIJKEN LASERKLASSE 2

P max < 1.0mW λ = 635-660nm EN 60825-1:2014

Leveromvang

1 multifunctionele detector
1 batterij, 9 V-blok
1 gebruiksaanwijzing

- Veiligheidsinstructies

Algemene veiligheids-instructies

- Dit product kan door kinderen vanaf 8 alsmede door personen met verminderde fysieke, sensorische of mentale vaardigheden of een gebrek aan ervaring en kennis worden gebruikt, als zij onder toezicht staan of geïinstrueerd werden met betrekking tot het veilige gebruik van het product en zij de hieruit voortvloeiende geva- ren begrijpen. Kinderen mogen niet met het product spelen. Reiniging en onderhoud mag niet door kinderen zonder toezicht worden uitgevoerd.

■ Stel het product niet bloot aan

• extreme temperaturen,
• sterke vibraties,
• sterke mechanische belastingen,
• direct zonlicht,
• een magnetische omgeving,
  -vocht.

Anders kan het product beschadigd raken.

■ Dompel het product nooit onder water. Houd het apparaat nooit onder

stromend water. Het apparaat kan hierdoor beschadigd raken.

• Gebruik het product niet in ziekenhuizen of in andere medische inrichtingen. Het product kan de functie van levensreddende systemen beïnvloeden.
• Controleer het product voor ingebruikname op beschadigingen. Neem nooit een beschadigd product in gebruik.

⚠ VOORZICHTIG! Open nooit de behuizing van het product. Lichamelijk letsel en schade aan het product zouden het gevolg kunnen zijn. Laat reparaties alléén door een elektromonteur uitvoeren.

Het product bevat een klasse 2-laser. Richt de laserstraal nooit op personen of dieren. Kijk nooit in de laserstraal. Een zwakke laserstraal kan al tot oogletsel leiden.

• Richt de laserstraal nooit op reflecte- rende oppervlakten of materialen. Reflecterende laserstralen zijn gevaarlijk en kunnen in het oog terecht komen. Zwaar oogletsel kan het gevolg zijn.
• Dit product is geen speelgoed en hoort niet thuis in kinderhanden. Fou-tief gebruik kan tot onherstelbaar oogletsel leiden.
• Gebruik het product alleen voor de gebruiksdoeleinden waarvoor het werd ontwikkeld!
  Er mogen geen manipulaties en ver- anderingen aan het product worden

uitgevoerd, omdat dit de veiligheid van het product kan verminderen.

■ Voor ongelukken, die door ondoelmatig gebruik en het niet in acht nemen van deze veiligheidsinstructies kunnen ontstaan, wordt geen aansprakelijkheid aanvaard.
- Open de behuizing niet. De garantie komt te vervallen bij ingrepen door derden. Uw product heeft geen bijzonder onderhoud nodig.
- Gebruik het product niet, om wisselspanning in vrijliggende of niet geïsoleerde leidingen vast te stellen.
- Gebruik het product niet als vervan- ging voor een voltmeter.
■ Ga voorzichtig om met de naalden. Deze zijn puntig en kunnen letsel veroorzaken.

WAARSCHUWING!

Wees voorzichtig, als u de naald-knoppen 5, 11 naar beneden drukt. De scherpe naalden kunnen letsel veroorzaken (zie afb. E).

Opmerkingenmet betrekking tot onnauwkeurige meetresultaten

Houd er alstublieft rekening mee, dat u onder bepaalde voorwaarden on-nauwkkeurige meetresultaten bereikt. De volgende voorwaarden kunnen

onnauwkeurige meetresultaten veroorzaken:

• zeer dikke muren
• zwakke batterij
• diepliggende leidingen of buizen
• afgeschermde stroomleidingen
• dikke muren met dunne buizen of leidingen
• met metaal beslagen wanden
• zeer vochtige omgeving

■ Met dit product kunt u geen leidingen in gesloten circuits opsporen,

- die geïsoleerd zijn van de voedingsspanning.

- waar gelijkstroom door stoomt.

- die voor computer- of telecommuni- catiesystemen worden gebruikt.

■ Met dit product kunt u alleen metalen buizen detecteren. .Buizen van kunststof of van materialen anders dan metaal kunt u met dit product niet opsporen.

Veiligheidsinstructies voor batterijen/ accu's

■ LEVENSGEVAAR! Houd batterijen / accu's buiten het bereik van kinderen. Raadpleeg bij inslikken onmiddellijk een arts!

EXPLOSIEGEVAAR!

Laad niet oplaadbare batterijen nooit op. Sluit de batterijen/accu's niet kort en/of open deze niet. Daardoor kan de

batterij oververhit raken, in brand vliegen of exploderen.

Gooi batterijen / accu's nooit in het vuur of water.
Stel batterijen / accu's nooit bloot aan mechanische belastingen.

Risico dat de batterijen / accu's lekken

Vermijd extreme omstandigheden en temperaturen die invloed op de batterijen / accu's zouden kunnen hebben bijv. radiatoren / direct zonlicht.
Vermijd contact met huid, ogen en slijmvliezen! Spoel in geval van contact met batterijzuur de desbetreffende plekken direct af met voldoende schoon water en raadpleeg onmiddellijk een arts!

DRAAG VEILIGHEIDS- HANDSCHOENEN!

Lekkende of beschadigde

batterijen / accu's kunnen in geval van huidcontact chemische brand-wonden veroorzaken. Draag daarom in dit geval geschikte veiligheidshandschoenen.

Als de batterijen / accu's lekken, dient u deze direct uit het product te halen om beschadigingen te vermijden.
Verwijder de batterijen / accu's, als u het product gedurende een langere periode niet gebruikt.

Risico op beschadiging van het product

• Gebruik uitsluitend het aangegeven type batterij/accu!
  Plaats de batterijen / accu's volgens de weergegeven polariteit (+) en (-) op batterij / accu en op product.
  ■ Reinig de contacten van de batterij / accu en die in het batterijvak, voordat u deze plaatst!
  Verwijder verbruikte batterijen / accu's direct uit het product.

Ingebruikname

●Batterijplaatsen/vervangen

Opmerking: verwijder de folie van de batterij voordat u deze in het batterijvak 13 plaatst.

Open het batterijvak 13 aan de achterkant van het product.
□ Verwijder indien nodig de verbruikte batterij.
Plaats een nieuwe 9 V-blokbatterij in het batterijvakje. Let op de juiste polariteit!
☐ Let erop dat u het lint voor het eenvoudigere verwijderen van de batterij onder de 9 V-blokbatterij plaatst. Druk de batterij stevig in het batterijvak.
☐ Sluit het batterijvak weer. Het batterijvakdeksel klikt voelbaar en hoorbaar vast.

Opmerking: Als het batterijsymbool in het display 2 te zien is, vervangt u de batterij door een nieuwe. Met een zwakke batterij worden de meetresultaten onnauwkeurig of fout.

Gebruik

- Meten van afstanden

1. Schuif de functieschakelaar 9 op de positie „DISTANCE“. Het display 2 gaat aan.

2. Richt het product horizontaal op de wand waarvan u de afstand tot het product wilt meten. De ultrasone zender/ontvanger 16 moet in een rechte hoek op de wand staan. Gebruik hiervoor de libel 8: lijn het product dusdanig uit dat de luchtbel in de libel in het midden tussen beide markeringen staat.

3. Druk op de READ-knop 6 De ge- meten afstand verschijnt in het display.

Opmerking: Houd de READ-knop ingedrukt en beweeg het product verder over het te meten oppervlak. Het product meet voortdurend de afstanden. Deze worden op het display weergegeven.

●Meeteenheidinstellen

U kunt tussen de meeteenheden meter (m) en voet ('...") kiezen.

□ Meet een afstand, zoals beschreven in hoofdstuk „Meten van afstanden“. In het display verschijnt bijv. de weergave „2 m“.
☐ Om de meeteenheid voet in te stellen, gaat u te werk zoals beschreven in stap 1 tot 3:

1. Druk op de MODE-knop 4 en houd deze ingedrukt.

2. Druk op de READ-knop 6 terwijl u de MODE-knop ingedrukt houd.

3. Laat eerst de READ-knop los en vervolgens de MODE-knop, om de meeteenheid voet in te stellen. In het display verschijnt de weergave "6'07", als u bijv. een afstand van 2 m hebt gemeten.

4. Ga te werk zoals beschreven in stap 1 tot 3, om van de meeteenheid voet weer naar de meeteenheid meter te wisselen.

Meetfoutenvermijden

Om meetfouten te vermijden, moet u letten op de volgende aanwijzingen: De meting vindt plaats via ultrasoon geluid, dat zich kegelvormig bij de zender/ontvanger 16 vandaan beweegt. Vanaf de doelopervlakte wordt het geluid teruggekaatst en door de ultrasone ontvanger ontvangen. Het product berekent de lengte (afb. F) op basis van de looptijd van de geluidsgolf. Om een precieze meting te waarborgen, moet aan de volgende voorwaarden worden voldaan (afb. F):

• Het referentie-oppervlak (A) moet parallel aan het doeloppervlak (B) liggen.
• De te meten afstand moet tussen 0,6 m en 16 m lang zijn.
• Binnen de geluidskegel mogen zich geen voorwerpen bevinden die het geluid vroegtijdig reflecteren. De geluidskegel heeft bij een lengte van 16 m een breedte van ongeveer 6 m.
• Het doeloppervlak moet glad zijn, zodat het geluid goed kan worden gereflecteerd. Doorzichtige oppervlakken zoals glas reflecteren normaal gesproken het geluid.
• De batterij mag niet leeg zijn. Een lege batterij wordt op het display 2 door het batterijsymbool □□ weergegeven.
• Als een eenduidige meting niet mogelijk is, geeft het display „Err“ weer. De meting moet dan worden herhaald.

- Optellen van afstanden

Met het product kunt u gemeten afstanden optellen:

1. Meet de eerste afstand zoals beschreven in hoofdstuk „Meten van afstanden“.
2. Druk op de + / =-knop 12. Op het display 2 verschijnt de weergave „+“ en in de regel eronder de geme- ten afstand.
3. Meet de volgende afstand. De nieuw gemeten afstand wordt in de bovenste regel van het display getoond.
4. Druk opnieuw op de + / =knop. De nieuwe meetwaarde wordt bij de

oude meetwaarde in de onderste regel opgeteld.

1. Herhaal de stappen 3 tot 4 om verdere meetwaarden bij elkaar op te tellen.
2. Druk op de MODE-knop 4 om de optel-modus te verlaten. Alle gemeten waarden worden gewist.

Metenvan oppervlakten

1. Schuif de functieschakelaar 9 op de positie „DISTANCE“. Het display 2 gaat aan.
2. Druk nog een keer op de MODE-knop 4. Op het display knippert de weergave „L“ (lengte).
3. Druk op de READ-knop 6 om de lengte te meten. In de bovenste regel van het display verschijnt de gemeten lengte en de weergave „W“ (breedte) begint te knipperen.
4. Druk op de READ-knop om de breedte te meten. In de bovenste regel van het display verschijnt de gemeten breedte. In de onderste regel verschijnt het resultaat voor de oppervlakteberekening.

1. Meet een oppervlak zoals beschreven in het hoofdstuk „Meten van oppervlakten“.
2. Druk op de M-knop 7. In het display 2 verschijnt de weergave „M+“. Het gemenen oppervlak is opgeslagen.
3. Druk op de MODE-knop 4. Het product is nu gereed voor de tweede meting.
4. Meet het volgende oppervlak.
5. Druk op de + / =-knop 12. In het display verschijnt de weergave „+“.
6. Druk op de RM-knop 10. In de onderste regel van het display wordt het resultaat van de eerste meting weergegeven.
7. Druk opnieuw op de + / =knop. Beide meetresultaten worden bij elkaar opgeteld en het resultaat wordt in de onderste regel van het display weergegeven.
8. Herhaal de stappen 2 tot 7 om verdere meetwaarden bij elkaar op te tellen.
9. Druk op de MODE-knop 4 om de optel-modus te verlaten. Alle gemeten waarden worden gewist.

- Meten van volumes

1. Schuif de functieschakelaar 9 op de positie „DISTANCE“. Het display 2 gaat aan.

2. Druk twee keer op de MODE-knop 4. Op het display knippert de weergave „L“ (lengte).

3. Druk op de READ-knop 6 om de lengte te meten. In de bovenste regel van het display verschijnt de gemeten lengte en de weergave „W“ (breedte) begint te knipperen.
4. Druk op de READ-knop om de breedte te meten. In de bovenste regel van het display verschijnt de gemeten breedte en de weergave „H“ (hoogte) begint te knipperen.
5. Druk op de READ-knop om de hoogte te meten. In de bovenste regel van het display verschijnt de gemeten hoogte. In de onderste regel verschijnt het resultaat van de volume-berekening.

- Optellen van volumes

1. Meet een volume zoals beschreven in het hoofdstuk „Meten van volumes“.
2. Druk op de M-knop 7. In het display 2 verschijnt de weergave „M+”. Het gemeten volume wordt opgeslagen.
3. Druk op de MODE-knop 4. Het product is nu gereed voor de tweede meting.
4. Meet het volgende volume.
5. Druk op de + / = -knop 12. In het display verschijnt de weergave „+“.

6. Druk op de RM-knop 10. In de onderste regel van het display wordt het resultaat van de eerste meting weergegeven.

7. Druk opnieuw op de + / =knop. Beide meetresultaten worden bij elkaar opgeteld en het resultaat wordt in de onderste regel van het display weergegeven.

8. Herhaal de stappen 2 tot 7 om verdere meetwaarden bij elkaar op te tellen.
9. Druk op de MODE-knop om de op- tel-modus te verlaten. Alle gemeten waarden worden gewist.

- Detecterenvan verschillende objecten

Het detecteren van verdekte objecten is in alle drie modi (STUD = hout, AC WIRE = stroomleiding, METAL = metaal) hetzelfde.

Opmerking: test het product voorafgaand aan het eerste gebruik op een metalen buis of stroomleiding, waarvan u de positie precies kent.

1. Schuif de functieschakelaar 9 op de positie „DETECTOR“.
2. Schuif de materiaalschakelaar 3 op de positie STUD, AC WIRE of METAL (hout, stroomleiding of metaal).
3. Kalibreer de multifunctionele detector, door deze plat op de gewenste plek aan de wand te houden.
4. Breng de detector op een locatie op het te onderzoeken oppervlak aan waarvan u weet dat zich daar geen object bevindt dat u zoekt. Druk vervolgens op de PUSH-toets 14 en

houd deze ingedrukt. Plaats de detector met de onderkant vlak op het te onderzoeken oppervlak. Het is mogelijk dat hierbij enige korte signaaltonen te horen zijn. Zolang er op het display geen intensiteitsweergave 2 verschijnt, zijn deze zonder betekenis (afb. D).

1. Als er zich in de buurt van de detector een object bevindt waarvoor de zoekfunctie is geactiveerd, verschijnt slechts enkele balken van de intensiteitsweergave. Als u het gezochte object nadert, neemt het aantal balken van de intensiteitsweergave toe (afb. D).

2. Als de detector zich precies boven het gezochte object bevindt, is een aanhoudende signaaltoon te horen.

3. Bij het zoeken naar een stroomleiding verschijnt naast de intensiteitsweergave het spanningsteken (A).

- Detecteren van houten objecten

1. Ga bij het detecteren van houten voorwepren te werk zoals beschreven in het hoofdstuk „Detecteren van verschillende objecten“.
2. Als u met de multifunctionele detector een object hebt gevonden, markeert u dit.
3. Om er zeker van te zijn dat het ge- vonden object van hout is, schuift u de materiaalschakelaar 3 op de

positie „METAAL“. Zoek op dezelfde plek naar metaal.

1. Als u met het product in de modus „METAAL“ op dezelfde plek niets vindt, is het object van hout. Als u met het product in de modus „ME-TAAL“ op deze plek een object vindt, is dit van metaal.
2. Zoek in dit geval op een andere plek in de modus „STUD“ en herhaal de stappen 1 tot 4.

Tips voor de meting

• De kalibreringstoets moet tijdens het gehele proces (kalibrering en zoeken) ingedrukt blijven.
• Als u de kalibrering te dicht bij het object of direct op het object uitvoert, kan deze niet worden voltooid. Als de kalibrering niet kan worden uitgevoerd, verschijnt op het LCD-display de melding „full intensity“ en is er een lange signaaltoon te horen. Beweeg het product enkele centimeters naar rechts of links van de plaats van de laatste kalibrering en pro-beer het opnieuw.
• Herhaal het proces enkele keren om er zeker van te zijn dat de meting correct is.
• Afhankelijk van de toestand van de onderzochte muur kunnen er foutieve metingen ontstaan. Controleer daarom bij iedere meting de positie van een bekende houten of metalen balk, een bekende holle ruimte of een bekende

stroomleiding. Als deze niet door het apparaat wordt waargenomen, is de basis voor het zoeken met dit apparaat niet geschikt.

• Raak het LCD-display tijdens de meting niet aan. Dit kan de nauwkeurigheid van het product beïnvloeden.
• Houd er rekening mee dat ook stroomleidingen als metaal of als dragers kunnen worden gedetecteerd. Gebruik altijd als aanvulling de spanningszoeker om onjuiste metingen te kunnen uitsluiten.
• Houd er rekening mee dat in de functie drager zoeken „STUD“ ook als metalen dragers worden herkend. Wilt u er zeker van zijn dat het bij de gevonden balk niet om een metalen balk (of bijvoorbeeld een waterleiding) gaat, gebruik dan aanvullend de functie Zoeken naar metaal „METAL“.
• Afhankelijk van de dikte van de muur en het materiaal signaleert de detector mogelijk al een vindplaats, voordat deze zich boven het materiaal bevindt. Markeer in dit geval het begin en het einde van het gesignaleerde gedeelte bij de inkeping van de meetkop. Het midden van het gezochte object zit dan in het midden tussen de beide markeringen.
• Houd er rekening mee dat metalen objecten beter worden gedetecteerd als ze eenvoudiger magnetiseerbaar zijn. Zo wordt ijzer bijvoorbeeld vanaf een wezenlijk grotere afstand gedetecteerd dan koper.
• Houd er rekening mee dat stroomleidingen alleen als dusdanig kunnen worden

gedetecteerd als ze onder spanning staan. Zo moeten lichtschakelaars altijd ingeschakeld zijn zodat er in de desbetreffende leiding spanning aanwezig is. Ook moeten alle zekeringen aangedraaid resp. ingeschakeld zijn. Houd er rekening mee dat alleen spanningen van 230 V\~50 Hz worden herkend.

Lasermarkering

Maak gebruik van de lasermarkering om schilderijen, kasten o.i.d. verticaal of horizontaal te positioneren.

□ Schuif de functieschakelaar 9 op de positie „LASER“. Er wordt een laserlijn geprojecteerd.

Horizontale laserlijn

1. Houd de multifunctionele detector horizontaal tegen de wand. Lijn het product dusdanig uit dat de luchtbel in de libel 8 in het midden tussen de markeringen staat.

2. Schuif beide naald-knoppen 5 11 stevig naar beneden. De naalden bo- ren zich lichtjes in de wand, zodat de multifunctionele detector niet naar be- neden valt.

Opmerking: Ga voorzichtig om met de naalden. Deze zijn puntig en kunnen letsel veroorzaken. Gebruik de naald-knoppen niet op stenen of metalen wanden, echter alleen op wanden met een zacht oppervlak.

Verticale laserlijn

1. Bevestig een draad aan het oogje aan het meetpunt 1.
2. Hang het product op een plek aan de muur waar u de verticale lijn wilt projecteren. Het product hangt als een lood verticaal naar beneden. De laser projecteert een verticale lijn op de wand.

Storingenverhelpen

- Het product bevat kwetsbare elektronische componenten. Daarom is het mogelijk dat het door radiografische apparaten in de directe omgeving wordt verstoord. Verwijder dergelijke apparaten uit de omgeving van het product als er onjuiste weergaven voorkomen.

Elektromagnetischestoringen/ hoogfrequente storingsemissies kunnen leiden tot functionele storingen. Verwijder in geval van dergelijke functionele storingen even de batterij en plaats deze opnieuw in het apparaat. Ga hiervoor te werk zoals beschreven in het hoofdstuk „Batterij plaatsen/vervangen“.

- Reiniging en onderhoud

- Gebruik in geen geval vloeistoffen en reinigingsmiddelen omdat deze het product beschadigen.

□ Reinig het product alleen aan de buitenzijde met een zachte, iets vochtige doek.

•Afvoer

De verpakking bestaat uit milieuvriendelijke grondstoffen die u via de plaatselijke recycling-containers kunt afvoeren. De Grüne Punkt geldt niet voor Duitsland.

Neem de aanduiding van de verpakkingsmaterialen voor de afvalscheiding in acht. Deze zijn gemarkeerd met de afkortingen (a) en een cijfers (b) met de volgende betekenis: 1-7: kunststoffen/20-22: papier en vezelplaten/80-98: composietmaterialen.

Het product en de verpakkings- materialen zijn recyclebaar; verwijder deze afzonderlijk voor een betere afvalbehan- deling. Het Triman-logo geldt alleen voor Frankrijk.

Informatie over de mogelijkheden om het uitgediende product na gebruik te verwijderen, verstrekt uw gemeentelijke overheid.

Gooi het afgedankte product omwille van het milieu niet weg via het huisvuil, maar geef het af bij het daarvoor bestemde depot of het gemeentelijke milieupark. Over afgifteplaatsen en hun openingstijden kunt u zich bij uw aangewezen instantie informeren.

Defecte of verbruikte batterijen / accu's moeten volgens de richtlijn 2006/66/EG en veranderingen daarop worden gerecycled. Geef batterijen / accu's en / of het product af bij de daarvoor bestemde verzamelstations.

Milieuschade door foutieve verwijdering van de batterijen / accu's!

Batterijen / accu's mogen niet via het huisvuil worden weggegooid. Ze kunnen giftige zware metalen bevatten en vallen onder het chemisch afval. De chemische symbolen van de zware metalen zijn: Cd = cadmium, Hg = kwik, Pb = lood. Geef verbruikte batterijen / accu's daarom af bij een gemeentelijk inzamelpunt.

Garantie

Het product wordt volgens strenge kwaliteitsrichtlijnen zorgvuldig geproduceerd en voor levering grondig getest. In geval van schade aan het product kunt u

rechtmatig beroep doen op de verkoper van het product. Deze wettelijke rechten worden door onze hierna vermelde garantie niet beperkt.

Op dit product verlenen wij 3 jaar garantie vanaf aankoopdatum. De garantieperiode start op de dag van aankoop. Bewaar de originele kassabon alstublieft. Dit document is nodig als bewijs voor aankoop.

Wanneer binnen 3 jaar na de aankoop-datum van dit product een materiaal- of productiefout optreedt, dan wordt het product door ons - naar onze keuze - gratis voor u gerepareerd of vervangen. Deze garantie komt te vervallen als het product beschadigd wordt, niet correct gebruikt of onderhouden wordt.

De garantie geldt voor materiaal- en productiefouten. Deze garantie is niet van toepassing op productonderdelen, die onderhevig zijn aan normale slijtage en hierdoor als aan slijtage onderhevige onderdelen gelden (bijv. batterijen) of voor beschadigingen aan breekbare onderdelen, zoals bijv. schakelaars, accu's of dergelijke onderdelen, die gemaakt zijn van glas.

informations · Stand van de informatie
