GEBRUIKSAANWIJZING IAN 97003 POWERFIX

Bedienings- en veiligheidsinstructies

NL Bedienings- en veiligheidsinstructies Pagina 25

1 2 3 4

A PUSH 4 VOLTAGE METAL 3

B 5

Bestimmungsgemäßer

Doelmatig gebruik......Pagina 26

Onderdelenbeschrijving......Pagina 26

Technische gegevens......Pagina 26

Leveringsomvang......Pagina 26

Veiligheidsinstructies

Algemene veiligheidsinstructies......Pagina 27

Veiligheidsaanwijzingen met betrekking tot de batterijen....Pagina 28

Ingebruikname

Batterijen plaatsen/vervangen......Pagina 28

Multifunctionele detector gebruiken ......Pagina 29

Storingen verhelpen......Pagina 29

Reiniging en onderhoud......Pagina 30

Verwijdering......Pagina 30

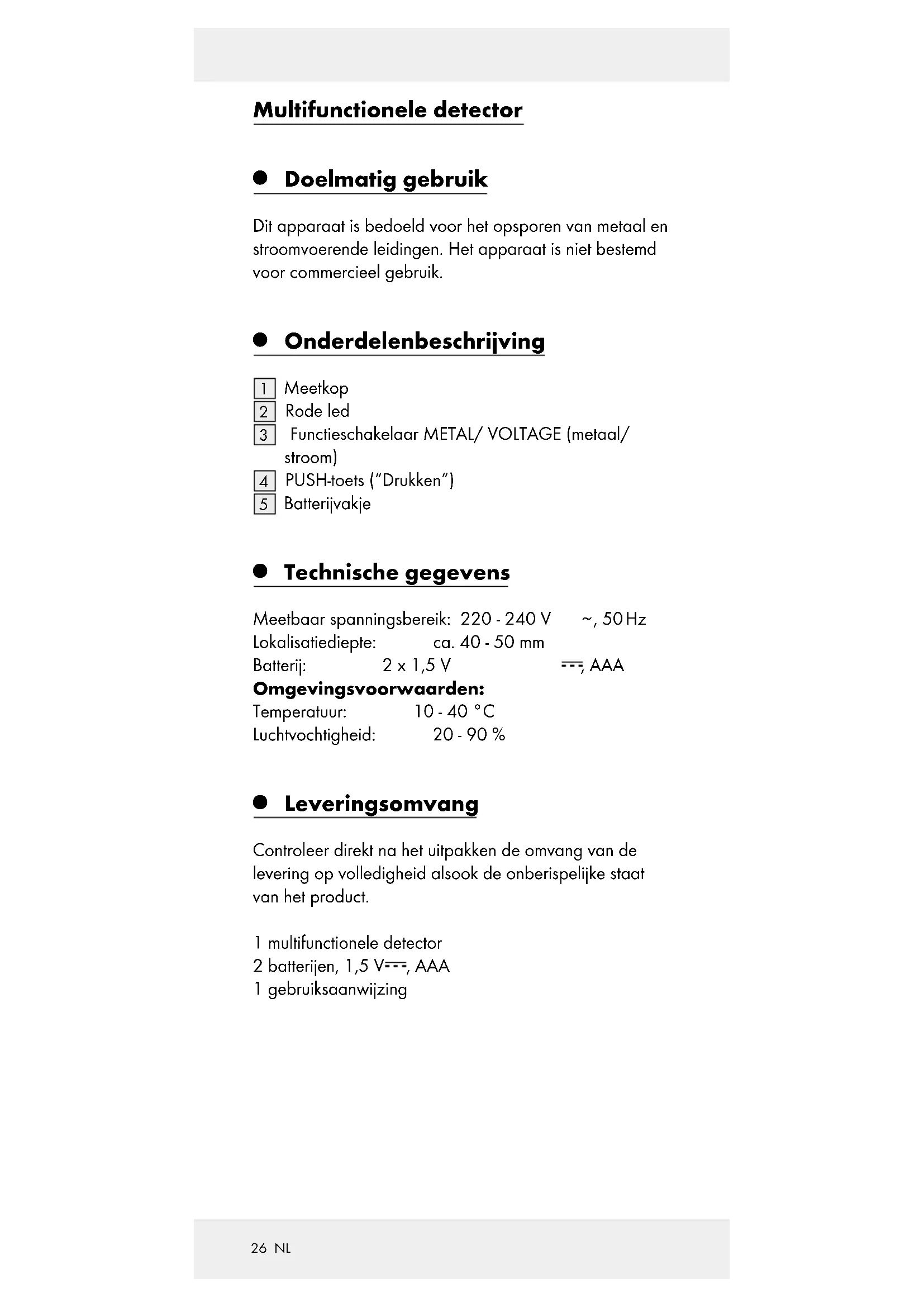

Multifunctionele detector

- Doelmatig gebruik

Dit apparaat is bedoeld voor het opsporen van metaal en stroomvoerende leidingen. Het apparaat is niet bestemd voor commercieel gebruik.

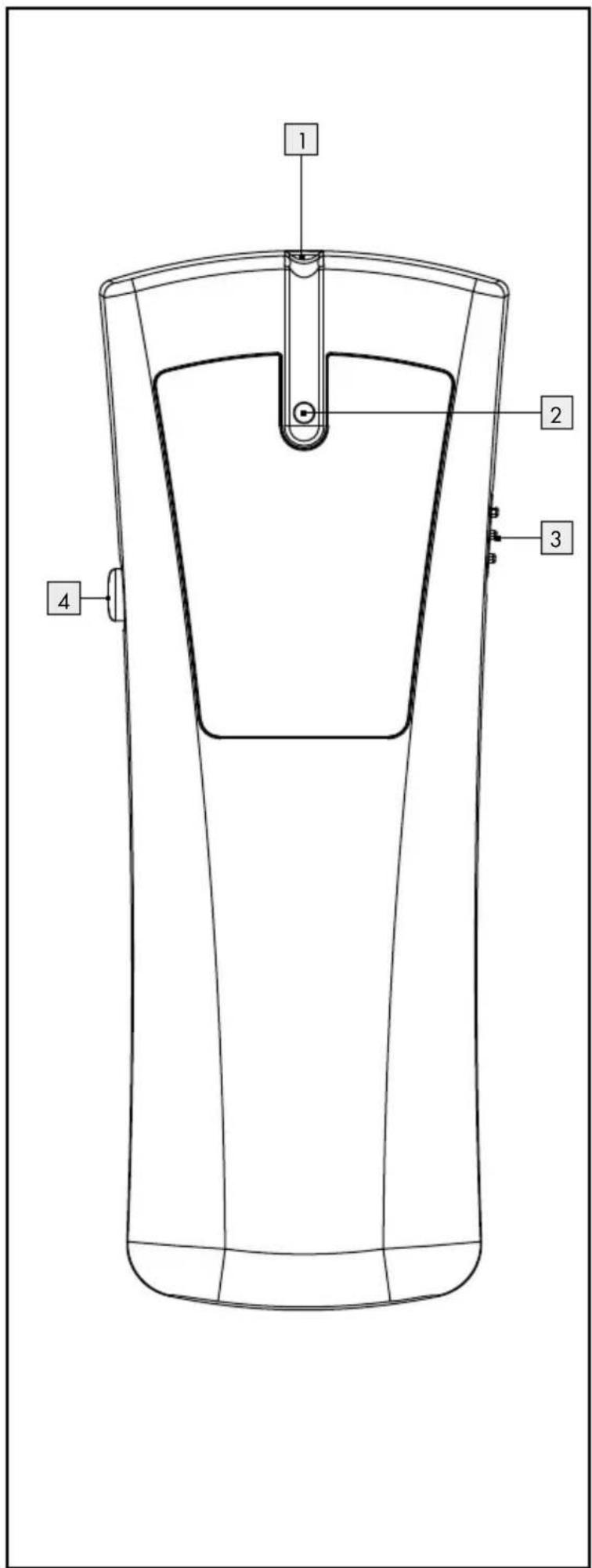

- Onderdelenbeschrijving

1 Meetkop
2 Rode led
5 Batterijvakje

3 Functieschakelaar METAL/ VOLTAGE (metaal/stroom)

4 PUSH-toets ("Drukken")

Omgevingsvoorwaarden:

Temperatuur: 10 - 40 °C

Luchtvochtigheid: 20 - 90 %

- Leveringsomvang

Controleer direkt na het uitpakken de omvang van de levering op volledigheid alsook de onberispelijke staat van het product.

1 multifunctionele detector
2 batterijen, 1,5 V---, AAA
1 gebruiksaanwijzing

- Veiligheidsinstructies

Algemene veiligheidsinstructies

- Dit apparaat kan door kinderen vanaf 8 alsook personen met verminderde psychische, sensorische of mentale vaardigheden of een gebrek aan ervaring en/of kennis worden gebruikt, als zij onder toezicht staan of geïnstrueerd werden met betrekking tot het veilige gebruik van het apparaat en de hieruit voortvloeiende gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.

■ Stel het product niet bloot aan

• extreme temperaturen,
• sterke vibraties,
• sterke mechanische belastingen,
• direct zonlicht,
• een magnetische omgeving,
• vocht.

Anders kan het product beschadigd worden.

■ Dompel het apparaat nooit onder water. Houd het apparaat nooit onder stromend water. Het apparaat kan hierdoor worden beschadigd.
- Het apparaat bevat kwetsbare elektronische componenten. Daarom is het mogelijk dat het door radiografische apparaten in de directe omgeving gestoord wordt. Als onjuiste weergaven op het display verschijnen, dient u dergelijke apparaten uit de buurt van dit apparaat te verwijderen.
- Gebruik het apparaat niet in ziekenhuizen of andere medische inrichtingen. Het apparaat kan de functie van levensbehoudende systemen beïnvloeden.
Elektromagnetische storingen/hoogfrequente storingsemissies kunnen leiden tot functiestoringen. Verwijder in geval van dergelijke functiestoringen even de batterijen en plaats ze opnieuw. Ga hierbij te werk volgens het hoofdstuk "Batterijen plaatsen/vervangen".
- Controleer het product voor ingebruikname op beschadigingen. Gebruik nooit een beschadigd product.

⚠️ VOORZICHTIG! Open nooit de behuizing van het product. Lichamelijk letsel en schade aan het product zouden het gevolg kunnen zijn. Laat reparaties alléén uitvoeren door het een elektromonteur.

Veiligheidsaanwijzingenmet betrekking tot de batterijen

rijen horen niet in kinderhanden. Laat batterijen niet rondslingeren. Er bestaat gevaar dat deze door kinderen of huisdieren ingeslikt worden. Raadpleeg in geval van inslikken direct een arts.

EXPLOSIEGEVAAR! Laad de batterijen nooit op, sluit deze niet kort en / of maak ze niet open. Oververhitting, brandgevaar

of barsten kunnen de gevolgen zijn. Gooi batterijen nooit in open vuur of water. De batterijen kunnen exploderen.

Vermijd extreme omstandigheden en temperaturen die op de batterijen zouden kunnen inwerken, bijv. door radiatoren. In het andere geval bestaat gevaar voor lekkage.
■ Controleer de batterijen regelmatig op lekkage.
Uitgelopen of beschadigde batterijen kunnen bij contact met de huid bijtende wonden veroorzaken; draag in dit geval beslist

geschikte beschermende handschoenen.

■ Voorkom contact met huid, ogen en slijmvliezen indien vloeistof uit de batterij vrijgekomen is. Spoel bij contact met batterijzuur de desbetreffende plek direct met voldoende schoon water af en raadpleeg direct een arts.
■ Reinig bij lichte verontreiniging batterij- en productdiodes voor het plaatsen met een droog, pluisvrij doekje.
■ Verwijder de batterijen indien U het apparaat langere tijd niet gebruikt.
- Let bij het plaatsen op de juiste polariteit! Deze is in het batterijvak aangegeven. Anders kunnen de batterijen exploderen.
Plaats de batterijen voorzichtig. Anders kan het product beschadigd worden.
Gooi batterijen niet bij het huisvuil, echter verwijder deze via de voor chemisch afval voorziene verzamelplaatsen.

- Ingebruikname

- Batterijen plaatsen / vervangen

☐ Opmerking: verwijder eerst de beschermfolie van het apparaat.

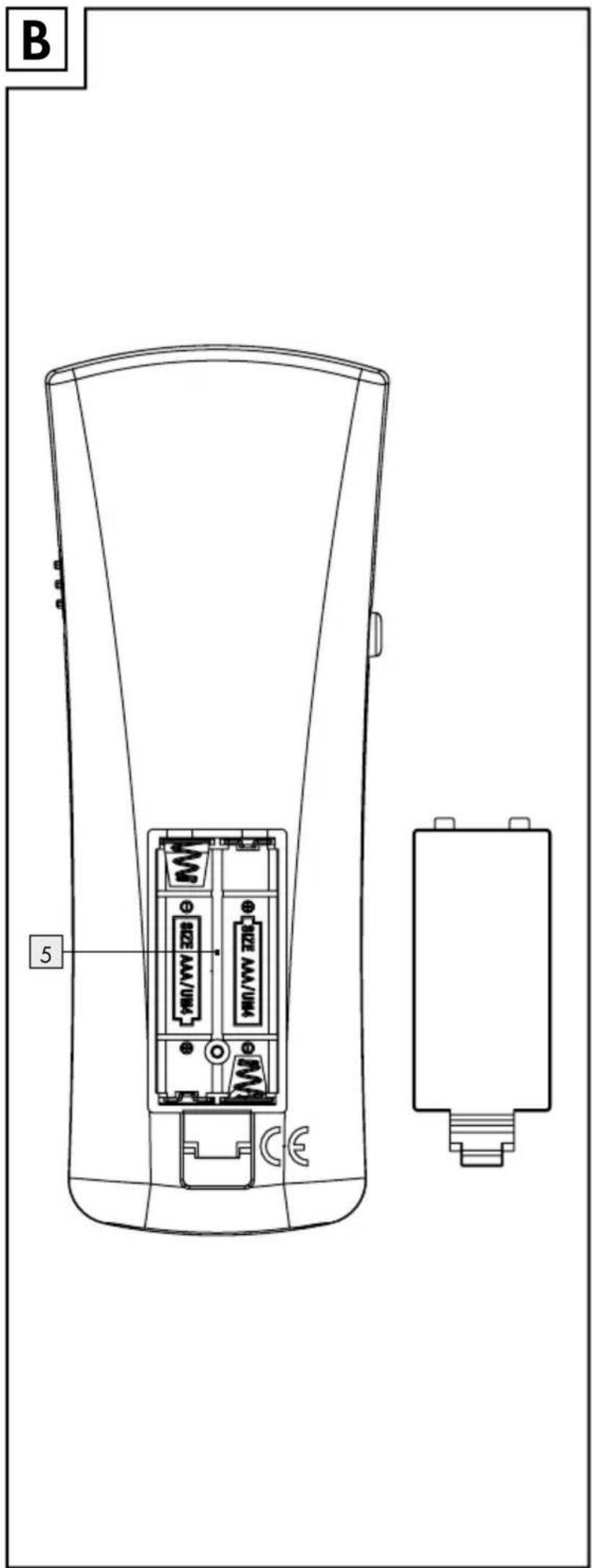

Open het batterijvak 5 aan de achterzijde van het product.
□ Verwijder zonodig de verbruikte batterijen.
☐ Plaats twee nieuwe 1,5 V --- batterijen (AAA) in het batterijvakje 5.
Opmerking: let op de juiste polariteit. Deze staat in het batterijvakje 5 aangegeven.
□ Sluit het batterijvakje 5 weer.

- Multifunctionele detector gebruiken

⚠ Tip! Test het apparaat vóór het eerste gebruik op een metaalbuis of een stroomleiding waarvan u de exacte positie kent.

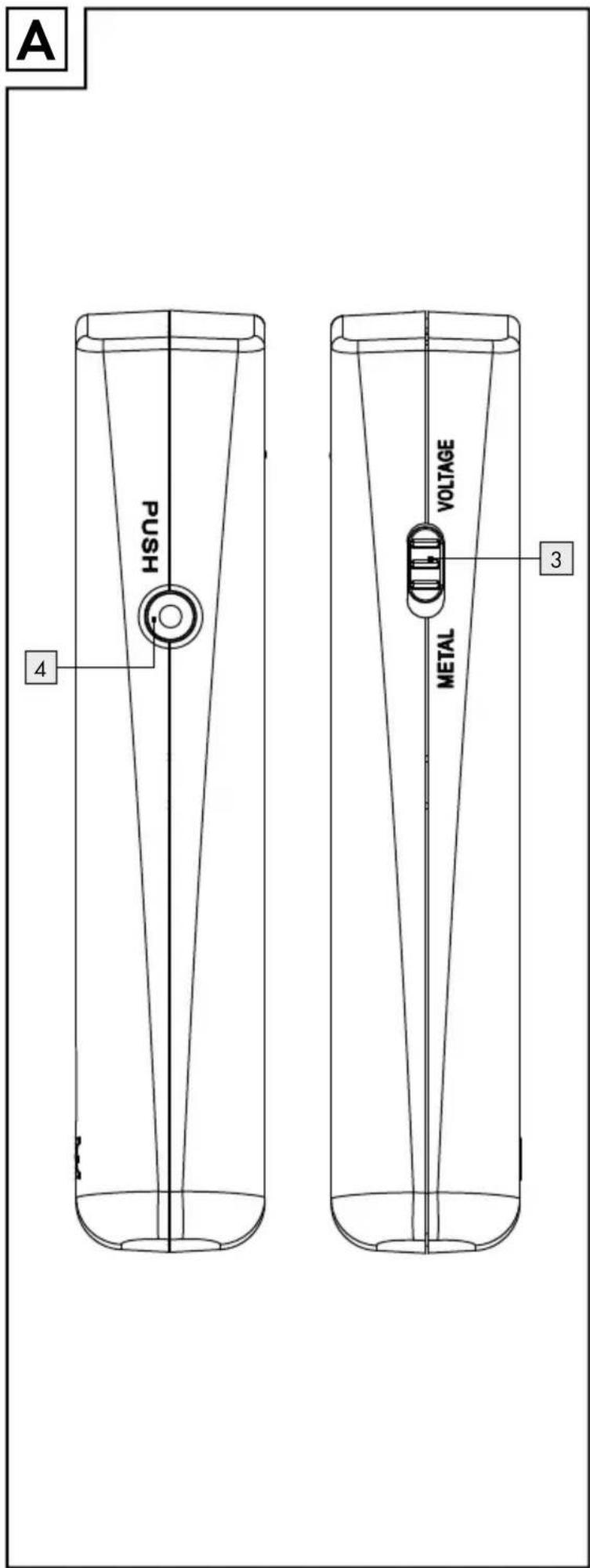

☐ Schuif de functieschakelaar 3 naar "METAL" om metalen buizen enz. te lokaliseren.
☐ Schuif de functieschakelaar 3 naar "VOLTAGE" om stroomleidingen te lokaliseren.
☐ Houd de detector op afstand van metalen en van kabels die onder spanning staan.
☐ Druk op de PUSH-toets 4 en houd deze ingedrukt. Richt de meetkop 1 met ingedrukte PUSH-toets direct op de gewenste positie op de wand.
□ Beweeg het apparaat langzaam over het wandop-pervlak.

Opmerking: let op een direct contact tussen de meetkop 1 en de wand.

Zodra het apparaat metaal of stroomleidingen lokaliseert, knippert de rode led 2. Bovendien wordt een akoestisch signaal gegenereerd. Hoe dichter met u het apparaat bij metaal of stroomleidingen in de buurt komt, hoe sneller de rode led 2 knippert resp. hoe vaker het signaalgeluid klinkt. Als zich metaal of een stroomleiding direct in de buurt van het apparaat bevindt, brandt de rode led 2 constant. Het signaalgeluid klinkt permanent.

□ Laat de PUSH-toets 4 los om de meting te stoppen.

● Storingen verhelpen

●=Storing

● =Probleem

O = Oplossing

- Er klinkt geen signaalgeluid als zich direct in de buurt van het apparaat metaal of een stroomleiding bevindt.

De batterijen zijn verbruikt.

- Vervang de batterijen (zie "Batterijen plaatsen/vervangen")

● Reiniging en onderhoud

□ Reinig het apparaat alléén aan de buitenzijde met een zachte, iets vochtige doek. Gebruik in geen geval vloeistoffen en geen reinigingsmiddelen omdat deze het apparaat aantasten.

- Verwijdering

De verpakking bestaat uit milieuvriendelijke grondstoffen die U via de plaatselijke recyclecontainers kunt afvoeren.

Informatie over de mogelijkheden om het uitgediende artikel na gebruik af te voeren, verstrekt uw gemeentelijke overheid.

Gooi het produkt als U het niet meer gebruikt met het oog op milieubescherming niet bij het huisvuil, maar verwijder het deskundig. Over afgifteplaatsen en hun openingstijden kunt U zich bij uw aangewezen instantie informeren.

Milieuschade door verkeerde afvoer van batterijen!

Batterijen mogen niet via het huisafval worden afgevoerd. Ze kunnen giftig zwaar metaal bevatten en moeten worden behandeld als gevaarlijk afval. De chemische symbolen van de zware metalen zijn als volgt: Cd = cadmium, Hg = kwikzilver, Pb = lood. Geef verbruikte batterijen daarom af bij een gemeentelijk inzamelpunt.

EMC €

OWIM GmbH & Co. KG

Stiftsbergstraße 1

D-74167 Neckarsulm

Model-No.: Z31385A

Version: 02/2014
