GEBRUIKSAANWIJZING IAN 71842 POWERFIX

Bedienings- en veiligheidsinstrumenties

1

Z29948

NL Bedienings-en veiligheidsinstructies Pagina 25

Bestimmungsgemäß

Gebrauch. 7

Doelmatig gebruik...

Onderdelenbeschrijving.....Pagina 26

Veiligheidsinstructies

Algemene veiligheidsinstructies.. .Pagina 27

Veiligheidsaanwijzingen met betrekking

tot de batterijen.. .Pagina 28

Ingebruikname

Batterijenplaatsen/ervangen.. Pagina 28

Multifunctionele detector gebruiken .....Pagina 29

Storingen verhelpen.. Pagen 29

Reiniging en onderhoud...Pagina 30

Verwijdering.. 30

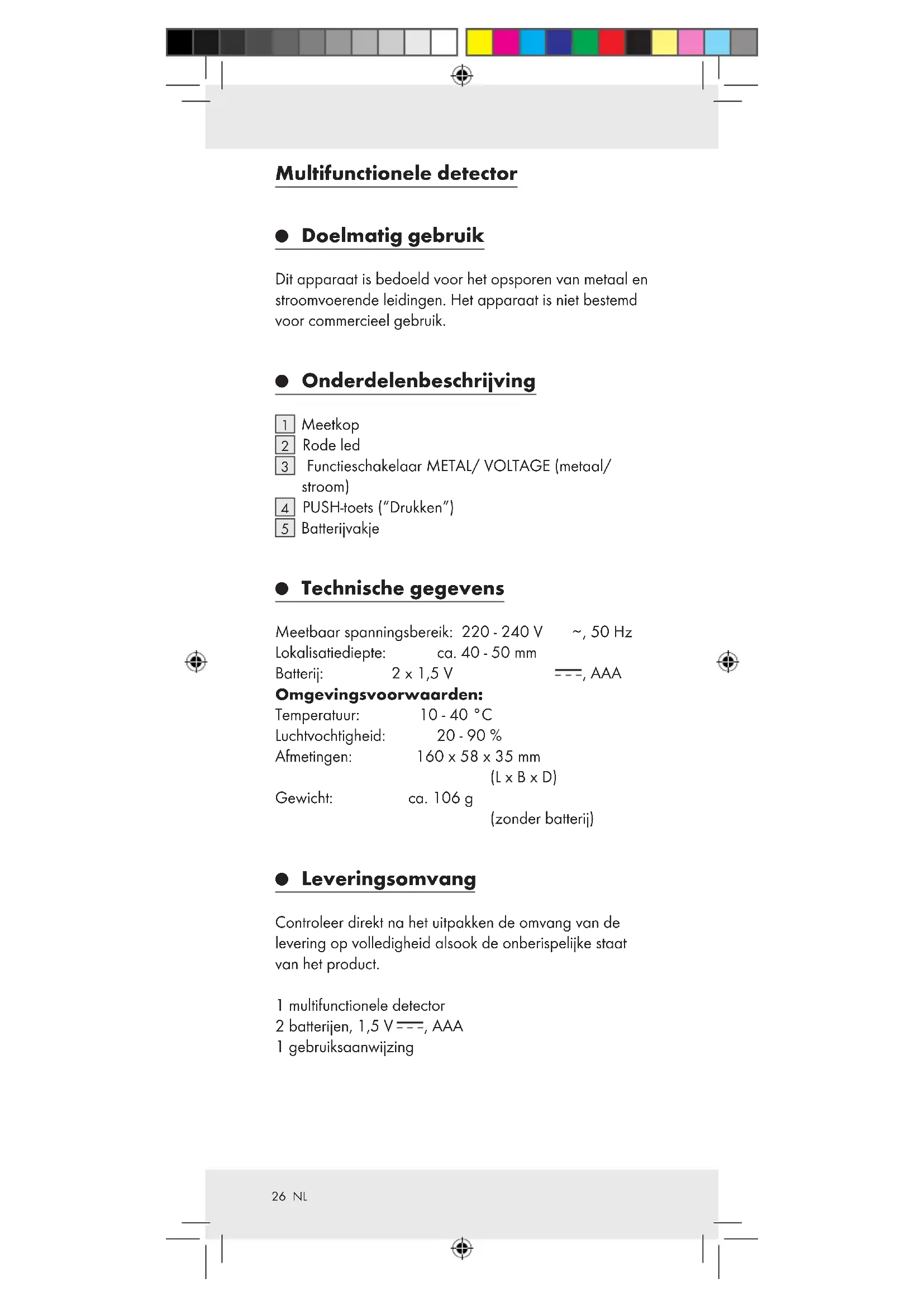

Multifunctionele detector

Doelmatig gebruik

Dit apparaat is bedoeld voor het opsporen van metaal en stroomvoerende leidingen. Het apparaat is Niet bestemd voor commercieel gebruik.

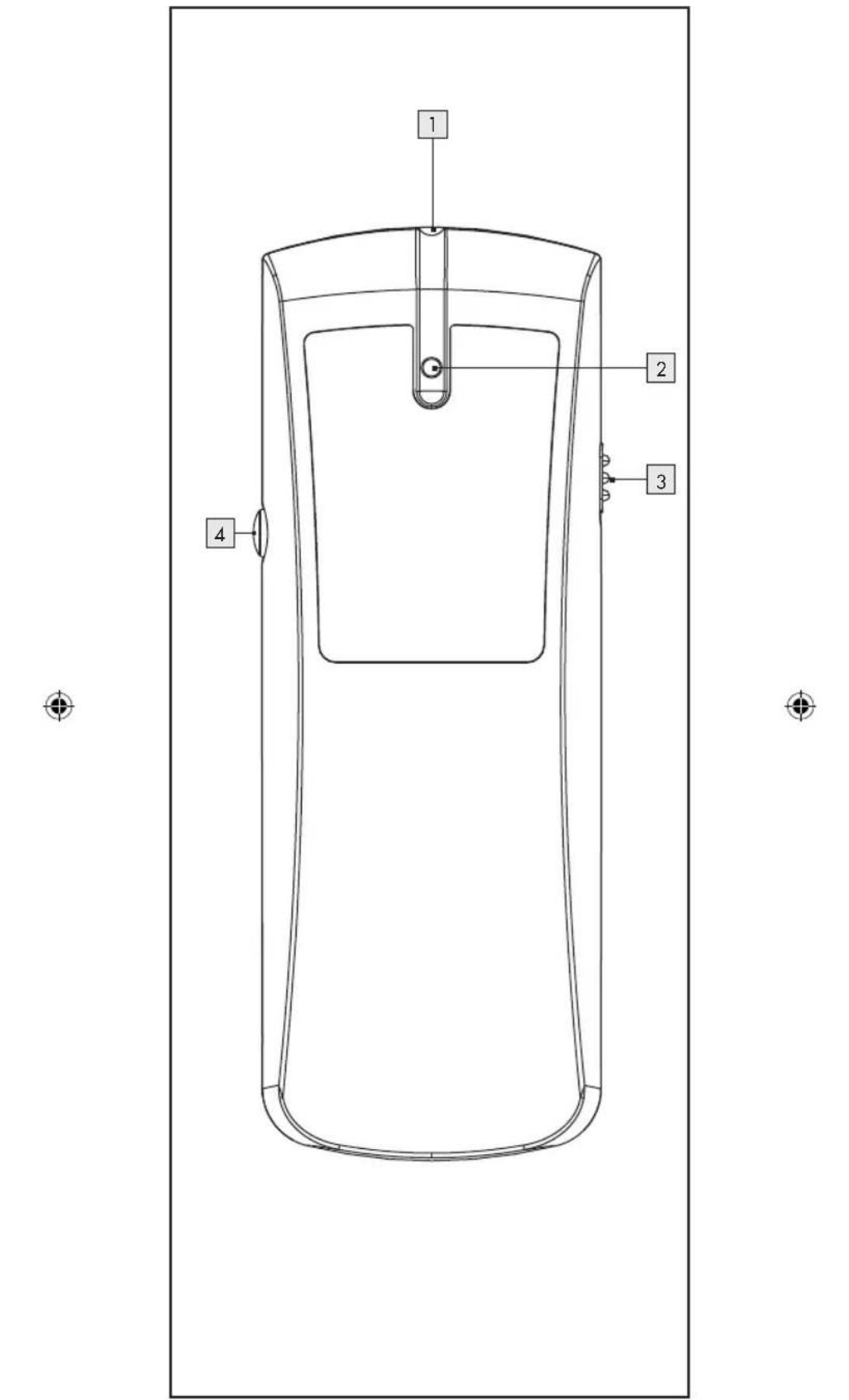

- Onderdelenbeschrijving

1 Meetkop
2 Rode led
3 Functieschakelaar METAL/VOLTAGE (metal/stroom)
4 PUSH-toets("Drukken")
5 Batterijvakje

Meetbaar spanningsbereik: 220 - 240 V ~, 50 Hz

Lokalisatiediepte: ca. 40 - 50 mm

Batterij: 2 × 1,5V AAA

Omgevingsvoorwaarden:

Temperatuur: 10-40°C

Luchtvochtigheid: 20 - 90%

Afmetingen: 160 × 58 × 35 ~mm

$$ (L \times B \times D) $$

Gewicht: ca. 106 g

(zonder batterij)

Leveringsomvang

Controleer direkt na het uitpakken de omvang van de levering op volledigheid alsook de onberispelijke staat van het product.

1 multifunctionele detector
2batterijen,1,5V---AAA
1 gebruksaanwijzing

Veiligheidsinstructies

Algemene veiligheidsinstructies

Kinderen of personen die geen kennis of ervaring in de omgang met het apparaat hebben, of die een beperkt lichamelijk, sensorisch of geestelijk vermogen hebben, mogen het apparaat Niet zonder toezicht en instructies van een voor de veriligheid verantwoordelijk persoon gebruiken. Kinderen要去en onder toezicht staan, zodate neiet met het apparaat hunnen spelen.

Stel het product Niet bloot aan

• extreme temperature,
  -sterke vibrations,
• sterke mechanische belastingen,
  direct zonlicht,
• een magnetische omgeving,
  -vocht.

Anders kan het product beschadigd worden.

Dompel het apparaat nooit onder water. Houd het apparaat nooit onder stromend water. Het apparaat kan hierdoor worden beschadigd.
Het apparaat bevat kwetsbare elektronische componenten. Daarom is het möglichk dat het door radiografische apparaten in de directe omgeving gestoord wordt. Als onjuiste weergaven op het display verzijnen, dient u dergelijke apparaten uit de buurt van dit apparaat te verwijderen.
Gebruik het apparaat Niet in ziekenhuizen of andere medische inrichtingen. Het apparaat kan de functie van levensbehoudende systemen beinvloeden.
Elektromagnetische storingen/hoogfrequente storingsemissies kuren leiden tot functiestoringen. Verwijder ingeval van dergelijkke functiestoringen even de batterijen enplaats ze opnieuw. Ga hierbij te werk volgens het hoofdstuk "Batterijenplaatsen/ervangen".
- Controller het product voor ingebruikname op beschadigingen. Gebruik nooit een beschadigd product.
VOORZICHTIG! Open nooit de behuizing van het product. Lichamelijk letsel en schade aan het product zouden het gevolg+kennen. Laat reparations alleénuitvoeren door het een elektromonteur.

Veiligheidsaanwijzingenmet betrekking tot de batterijen

rijen horen nicht in kinderhanden. Laat batterijen nicht rondslingeren. Er bestaat gevaar dat deze door kinderen of huisdieren ingeslikt worden. Raadpleeg in geval van inslikken direct een arts.

EXPLOSIEGEVAAR! Laad de batterijen nooit op, sluit deze nicht kort en / of maak ze Niet open. Oververhitting, brandgevaar

of barsten kuren de gevolgen zich. Gooi batterijen nooit in open vuur of water. De batterijen kuren exploderen.

Vermijd extreme omstandigheden en temperaturen die op de batterijen zouden{kunnen inwerken, bijv. door radiatoren. In het andere geval bestaat gevaar voor lekkage.
- Controller de batterijen regelmatig op lekkage.
Uitgelopen of beschadigde batterijen kunnen bij contact met de huid bijtende wondenveroorzaken; draag in dit geval beslist

Voorkom contact met huid, ogen en slijmvliezen indien vloeistof uit de batterij vrijekomen is. Spoel bij contact met batterijzuur de desbeteffende plek direct met voldoende schoon water af en raadpleeg direct een arts.
Reinig bij lichte verontreiniging batterij- en productdiodes voor hetplaatsen met een droog, pluisvrij doekej.
- Verwijder de batterijen indien U het apparaat langere tijd Niet gebruikt.
Let bij hetplaatsen op dejuiste polariteit!Deze is in het batterijvak aangegeven. Anders kunn den bebaterijen exploderen.
Plaats de batterijen voorzichtig. Anders kan het product beschadigd worden.
Gooi batterijen Niet bij het huisvuil,ECHTER verwijder deze via de voor chemisch afval voorziene verzamelplaatsen.

Ingebruikname

• Batterijenplaatsen/vervangen
  Opmerking: verwijder eerst de beschermfolie van het apparaat.

Open het batterijvak 5 aan dechterzijde van het product.
Verwijderzonodig de verbruike batterijen.
Plaats twee neue 1,5 V=-- batterijen (AAA) in het batterijvakje 5.

Opmerking: let op de juiste polariteit. Deze staat et batterijvakje 5 aangegeven.

Sluit het batterijvakje 5 weer.

- Multifunctionele detector gebruiken

Tip! Test het apparaat voor het eerste gebruik op een metaalbuis of een stroomleiding waarvan u de exacte positie kent.

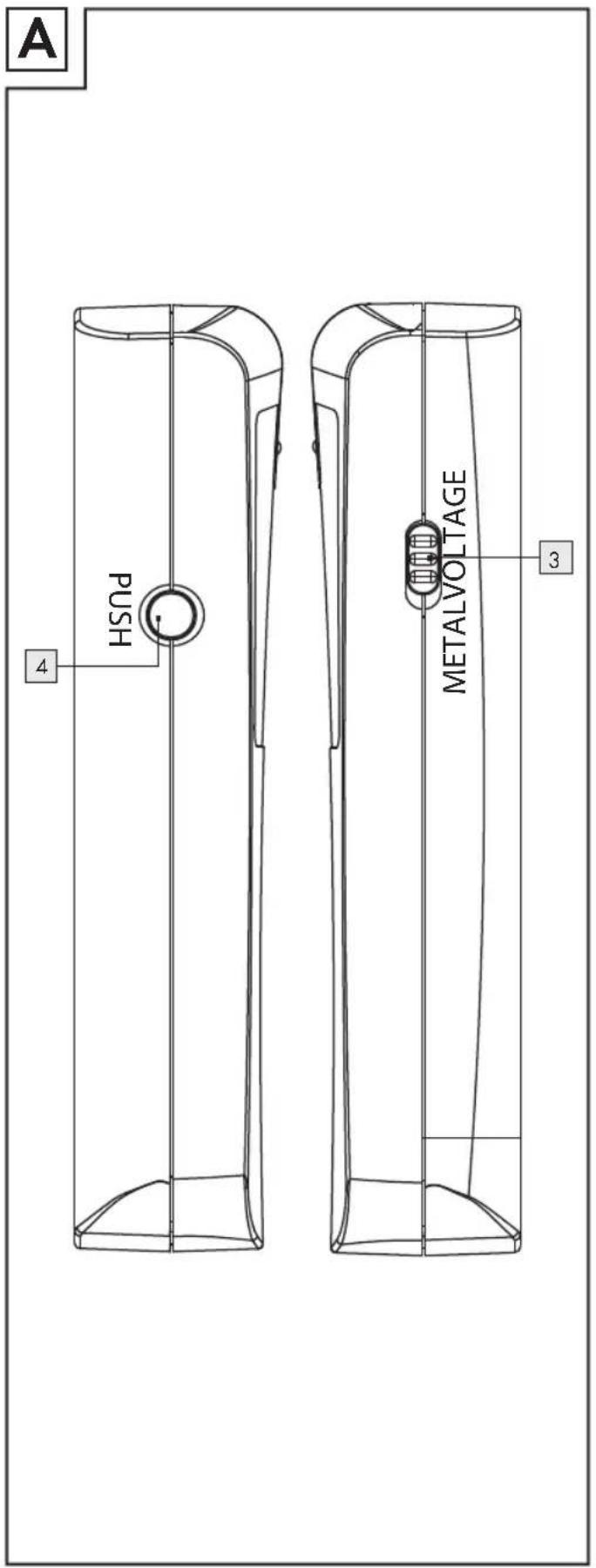

Schuif de functieschakelaar 3aar "METAL" om metalen buizen enz. te lokaliseren.
Schuif de functieschakelaar 3aar "VOLTAGE" om stroomleidingen te lokaliseren.
Houd de detector op afstand van metalen en van kabels die onder spanning staan.
Druk op de PUSH-toets 4 en houd deze ingedrukt. Richt de meetkop met ingedrukte PUSH-toets direct op de gewenste positie op de wand.
Beweeg het apparaat langzaam over het wandopervlak.

Opmerking: let op een direct contactCUSEN de meetkop en de wand.

Zodra het apparaat metaal of stroomleidingen lokali- seert, knippert de rode led 2. Bovendien wordt een akoestisch signaal gegenereerd. Hoe dichter met u het apparaat bij metaal of stroomleidingen in de buurt komt, hoe sneller de rode led 2 knippert resp. hoe vaker het signaalgeluid klinkt. Als zich metaal of een stroomleiding direct in de buurt van het apparaat bevindt,brandt de rode led 2 constant. Het signaalgeluid klinkt permanent.
Laat de PUSH-toets 4 los om de meting te stoppen.

Storingen verhelpen

=Storing
Probleem
O = Oplossing

Er klinkt geen signaalgeluid als zich direct in de buurt van het apparaat metaal of een stroomleiding bevindt.
De batterijen zich verbruikt.
Vervang de batterijen (zie "Batterijenplaatsen/vervangen")

Reiniging en onderhoud

Reinig het apparaat alleén aan de buitenzijde met een zachte, ie's vochtige doek. Gebruik in geen geval vloeistoffen en geen reinigingsmiddelen omdat deze het apparaat aantasten.

Verwijdering

De verpakking bestaatuit milieuvriendelijke grondstoffen die U via deplaatselijke recyclecontainers kurz afvoeren.

Informatie over de möglichkheden om het uitgediende artikel na gebruik af te voeren, verstrekt uw gemeentelijkke overheid.

Gooi het produit als U het Niet meer gebrukt met het oog op milieubescherming Niet bij het huisvuil, maar verwijder het deskundig. Over afgifteplaatsen en hun openingsstijden kut U zich bij uw aangewezen instantie informeren.

Milieuschade door verkeerde afvoer van batterijen!

Batterijen mogen Niet via het huisafval worden afgevoerd. Ze konnen giftig zwaar metaal bevatten en要去en worden behandeld als gevaarlijk afval. De chemische symbolen van de zware metalen zich als volgt: Cd = cadmium, Hg = kwiksilver, Pb = lood. Geef verbruike batterijen waarom af bij een gemeentelijk inzamelpunt.

EMC C

IAN71842

Milomex Ltd.

Stand van de informatie: 01/2012

Ident.-No.: Z29948012012-1
