BEDIENUNGSANLEITUNG IAN 71842 POWERFIX

Multifunktionsdetektor

Bedienungs- und Sicherheitshinweise

FR CH

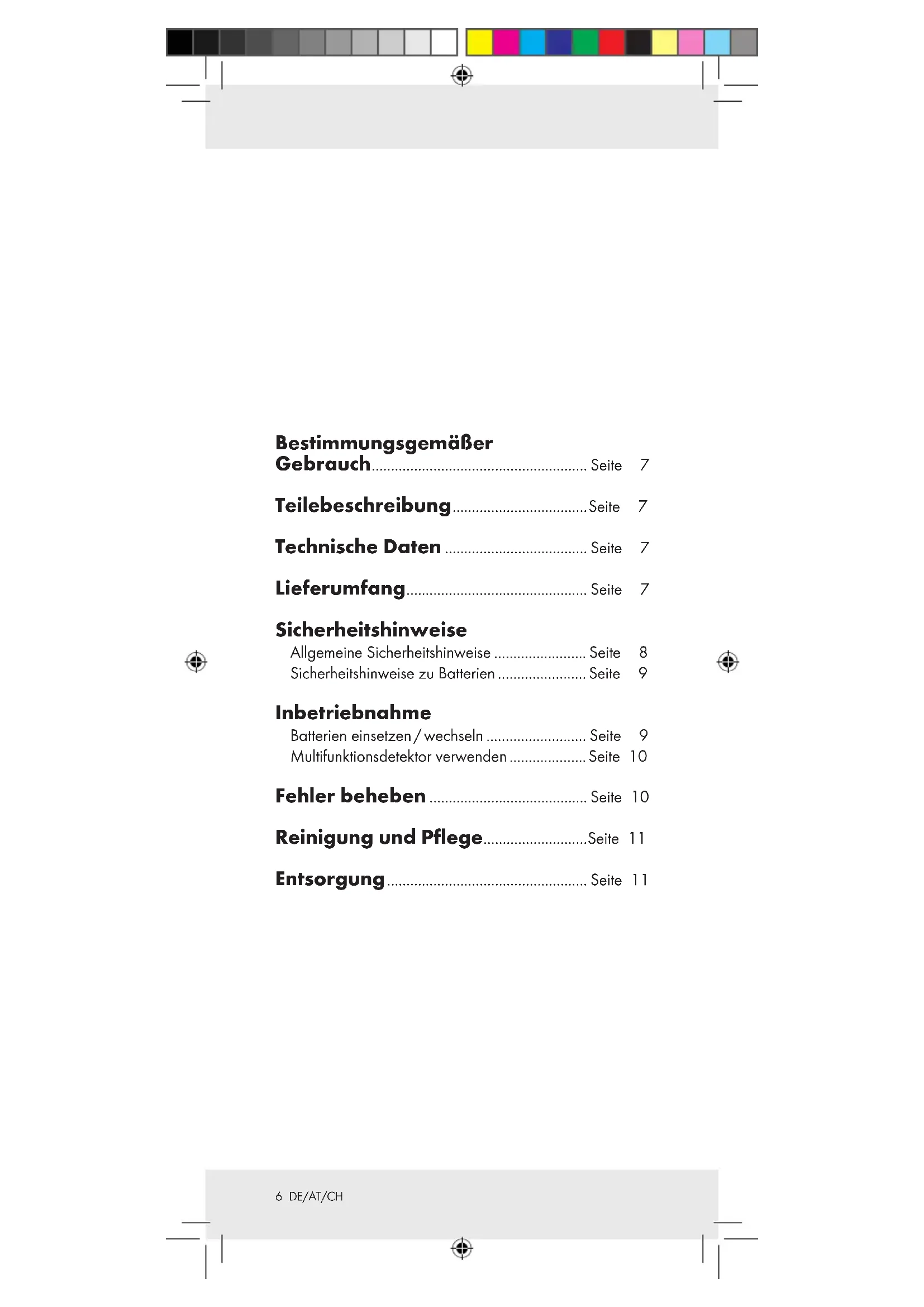

DE/AT/CH Bedienungs- und Sicherheitshinweise Seite 6

Teilebeschreibung. 7

Technische Daten. 7

Lieferumfang.. 7

Sicherheitshinweise

Allgemeine Sicherheitshinweise.. 8

Sicherheitshinweise zu Batterien. 9

Inbetriebnahme

Batterien einsetzen/wechseln 9

Multifunktionsdetektor verwenden.. 10

Fehler beheben

Reinigung und Pflege.

Entsorgung .11

Multifunktionsdetektor

BestimmungsgemäßerGebrauch

These Gerät ist zum Aufspären von Metall und spannungsfährenden Leitungen bestimmt. Das Gerät ist nicht für den gewerblichen Einsatz bestimmt.

Teilebeschreibung

1Messkopf
2 roteLED
3 Funktionsschalter METAL/VOLTAGE (Metall/Strom)
4 PUSH-Taste(，Drucken")
5 Batteriefach

- Technische Daten

Messbarer Spannungsbereich: 220 - 240V\~, 50Hz

Ortungstiefe: ca. 40-50 mm

Batterie: 2 × 1,5V

---,AAA

Umgebungsbedingungen:

Temperatur: 10 - 40°C

Luftfeuchtigkeit: 20 - 90%

MaBe:

$$ 1 6 0 \times 5 8 \times 3 5 \mathrm {m m} $$

$$ (L \times B \times T) $$

Gewicht:

ca. 106 g (ohne

Batterien)

Lieberumfang

Überprüfen Sie unmittelbar nach dem Auspacken immer den Lieferumfang auf Vollständigkeit sowie den einwandfreien Zustand des Gerätes.

1 Multifunktionsdetektor
2 Batterien, 1,5 V=--, AAA
1 Bedienungsanleitung

Sicherheitshinweise

Allgemeine Sicherheitshinweise

Kinder oder Personen, denen es an Wissen oder Erfahrung im Umgang mit dem Gerät mangelt, oder die in ihren körperlichen, sensorischen oder geistigen Fähigkeiten eingeschränkt sind, dürfen das Gerät nicht ohne Aufsicht oder Anleitung durch eine für ihre Sicherheit verantwortliche Person benutzen. Kinder mussen beaufsichtigt werden, damit sie nicht mit dem Gerät speilen.
- Setzen Sie das Produkt - keinen extremen Temperaturen, - keinen starken Vibrationen, - keinen starken mechanischen Beanspruchungen, - keiner direkten Sonneneinstrahlung, - keiner magnetischen Umgebung, - keiner Feuchtigkeit aus. - Andernfalls droht eine Beschädigung des Produktes.
Tauchen Sie das Produkt keinesfalls in Wasser. Halten Sie das Produkt niemals unter fließendes Wasser. Beschädigungen des Produktes können die Folge sein.
Das Gerät enthalt empfindliche elektronische Bauteile. Daher ist es möglich, dass es durch Funkübertragungsgeräte in unmittelbarer Höhe gestört wird. Treten Fehlanzeigen auf, entfern den Sie solche Geräte aus der Umgebung des Gerätes.
- Verwenden Sie das Gerät nicht in Krankenhäusern oder anderen medizinischen Einrichtungen. Das Gerät kann die Funktion von lebenserhaltenden Systemen beeinflussen.
Elektromagnetische Störungen/hochfrequente Storaus-. sendungen konnen zu Funktionstörungen fuhren. Entfernen Sie bei solchen Funktionstörungen kurzzeitig die Batterien und setzen Sie sie erneut ein. Gehen Sie hierzu gemäß dem Kapitel „Batterien einsetzen / wechseln" vor.
- Kontrollieren Sie das Produkt vor der Inbetriebnahme auf Beschädigungen. Nehmen Sie ein beschädigtes Produkt nicht in Betrieb.
VORSICHT! Öffnen Sie niemals das Gehäuse des Produktes. Verletzungen und Beschädigungen des Produktes können die Folge sein. Lassen Sie Reparaturen nur von einer Elektrofachkraft durchführten.

Sicherheitshinweise zu Batterien

WARNING! LEBENSGEFAHR! Batterien gehoren

nicht in Kinderhände. Lassen Sie Batterien nicht herumliegen. Es besteht die Gefahr, dass diese von Kindern oder Haustieren verschluckt werden. Suchen Sie im Falle eines Verschluckens sofort einen Arzt auf.

EXPLOSIONSGEFAHR! Laden Sie Bat

terien niemals wieder auf, schlieben Sie sie nicht kurz und / oder öffnen Sie sie nicht.

Überhitzung, Brandgebung oder Platzen können die Folge sein. Werfen Sie Batterien niemals ins Feuer oder Wasser. Die Batterien können explodieren.

• Vermeiden Sie extreme Bedingungen und Temperaturen, die auf Batterien einwirken können z.B. Heizkörper. Andernfalls besteht erhöhte Auslaufgefahr.
  Prufen Sie die Batterien regelmäßig auf Undichtigkeit.
  Ausgelaufene oder beschädigte Batterien

konnen bei Berührung mit der Haut Verat-zungen verursachen; tragen Sie deshalb in Il unbedingt geeignete Schutzhandschuhe!

• Vermeiden Sie Kontakt mit Haut, Augen und Schleimhäuten, falls Flüssigkeit aus der Batterie ausgetreten ist. Spulen Sie bei Kontakt mit Batteriesäure die betroffenen Stellen sofort mit reichlich klarem Wasser unduchen Sie umgehend einen Arzt auf.
  Reinigen Sie bei leichten Verschmutzungen Batterie- und Produktkontakte vor dem Einlagen mit einem trockenen, fusselfreien Tuch.
  Entfernen Sie bei längerer Nichtverwendung die Batterien aus dem Produkt.
  Achten Sie beim Einlagen auf die richtige Polarität! Diese wird im Batteriefach angezeigt. Anderfalls können die Batterien explodieren.
• Legen Sie die Batterien vorsichtig ein. Andernfalls kann das Produkt beschädigt werden.
• Bitten werden Sie gebrauchte Batterien nicht in den Hausmüll, sondern entsorgen Sie diese an den für Sondermüll vorgesehenen Sammelstellen.

Inbetriebnahme

- Batterien einsetzen/wechseln

Hinweis: Entfernen Sie zuerst die Schutzfolie vom Gerät.

Öffnen Sie das Batteriefach auf der Rückseite des Geräts.
Entnehmen Sie ggf. die verbrauchten Batterien.
Setzen Sie zwei neue 1,5 V = Batterien (AAA) in das Batteriefach 5 ein.

Hinweis: Achten Sie auf eine korrekte Polarität.

These wird im Batteriefach 5 angezeigt.

SchlieBen Sie das Batteriefach 5 wieder.

- Multifunktionsdetektorverwenden

Tipp! Testen Sie das Gerät vor dem ersten Gebrauch an einem Metallrohr oder einer Stromleitung, dessen / deren Position Sie bereits kennen.

Schieben Sie den Funktionsschalter auf die Position "METAL", um Metallrohre etc. zuarten.
Schieben Sie den Funktionsschalter auf die Position "VOLTAGE", um Stromleitungen zu orten.
- Halten Sie den Detektor auf Abstand zu Metallen und spannungsführenden Leitungen.
Drücken und halten Sie danach die PUSH-Taste 4 gedrückt. Richten Sie den Messkopf 1 mit gedrückter PUSH-Taste direkt auf die gewünschte Stelle an der Wand.
Fuhren Sie das Gerat langsam über die Wandflöche.

Hinweis: Achten Sie auf einen direkten Kontakt zwischen Messkopf und Wand.

Sobald das Gerät Metall oder Stromleitungen ortet, blinkt die rote LED 2. Zusätzlich ertont ein Signalton. Je naher Sie das Gerät an Metall oder Stromleitungen heranfuhren,estochneller blinkt die rote LED 2 bzw.esto haufter geront der Signalton.Befunden sich Metall oder Stromleitungen in unmittelbarer Nähre, leuchtet die rote LED 2 konstant.Der Signalton eront permanent.
Lassen Sie die PUSH-Taste 4 los, um die Messung zu stoppen.

Fehlerbeheben

• Es ist kein Signatlon zu horen, wenn sich Metall oder Stromleitungen in unmittelbarer Höhe befinden.
  Die Batterien sind verbraucht.
  Wechseln Sie die Batterien (siehe „Batterien einset zen / wechseln").

Reinigung und Pflege

Reinigen Sie das Gerät nur äußlich mit einem weichen, leicht angefeuchteten Tuch. Verwenden Sie in keinem Fall Flüssigkeiten und keine Reinigungsmittel, da diese das Gerät beschädigen.

- Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die ortlichen Recyclingstellen entsorgen konnen.

Möglichkeiten zur Entsorgung des ausgedienten Produktes erfahren Sie bei ihrer Gemeinde- oder Stadtverwaltung.

Werfen Sie Ihr Produkt, wenn es ausgedient hat, im Interesse des Umweltschutzes nicht in den Hausmull, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öffnungseiten konnen Sie sich bei ihrer zuständigen Verwaltung informieren.

Umweltschäden durch falsche Entsorgung der Batterien!

Batterien dürfen nicht über den Hausmüll entsorgt werden. Sie können giffige Schwermetalle enthalten und unterliegen der Sondermüllbehandlung. Die chemischen Symbole der Schwermetalle sind wie folgt: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Geben Sie deshalb verbrauchte Batterien bei einer communalen Sammelstelle ab.
