IAN 86750 - Metallsonde POWERFIX - Kostenlose Bedienungsanleitung

BEDIENUNGSANLEITUNG IAN 86750 POWERFIX

Multifunktionsdetektor

Bedienungs- und Sicherheitshinweise

FR CH

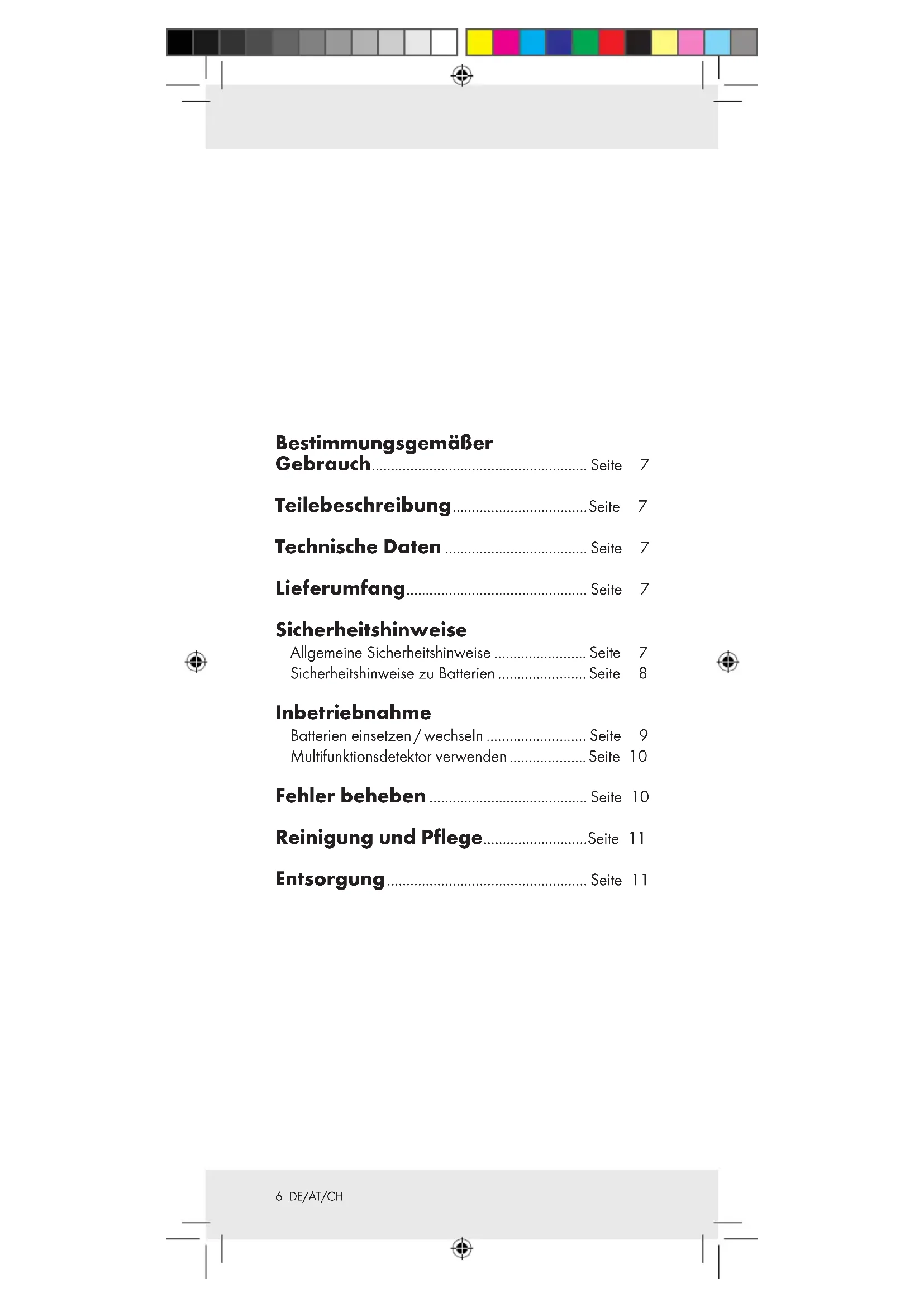

DE/AT/CH Bedienungs- und Sicherheitshinweise Seite 6

Gebrauch...... Seite 7

Teilebeschreibung......Seite 7

Technische Daten ...... Seite 7

Lieferumfang......Seite 7

Sicherheitshinweise

Allgemeine Sicherheitshinweise ...... Seite 7

Sicherheitshinweise zu Batterien...... Seite 8

Inbetriebnahme

Batterien einsetzen/wechseln...... Seite 9

Multifunktionsdetektor verwenden...... Seite 10

Fehler beheben ...... Seite 10

Reinigung und Pflege......Seite 11

Entsorgung......Seite 11

Multifunktionsdetektor

●BestimmungsgemäßerGebrauch

Diese Gerät ist zum Aufspüren von Metall und spannungsführenden Leitungen bestimmt. Das Gerät ist nicht für den gewerblichen Einsatz bestimmt.

●Teilebeschreibung

1 Messkopf
2 roteLED
3 Funktionsschalter METAL/VOLTAGE (Metall/Strom)
4 PUSH-Taste(„Drücken“)
5 Batteriefach

●TechnischeDaten

Messbarer Spannungsbereich: 220 - 240V\~, 50 Hz

Ortungstiefe: ca. 40-50 mm

Batterie: 2 × 1,5 V

---, AAA

Umgebungsbedingungen:

Temperatur: 10 - 40 °C

Luftfeuchtigkeit: 20 - 90%

●Lieferumfang

Überprüfen Sie unmittelbar nach dem Auspacken immer den Lieferumfang auf Vollständigkeit sowie den einwandfreien Zustand des Gerätes.

1 Multifunktionsdetektor

1 Bedienungsanleitung

●Sicherheitshinweise

Allgemeine Sicherheitshinweise

- Kinder oder Personen, denen es an Wissen oder Erfahrung im Umgang mit dem Gerät mangelt, oder die in ihren körperlichen, sensorischen oder geistigen

Fähigkeiten eingeschränkt sind, dürfen das Gerät nicht ohne Aufsicht oder Anleitung durch eine für ihre Sicherheit verantwortliche Person benutzen. Kinder müssen beaufsichtigt werden, damit sie nicht mit dem Gerät spielen.

■ Setzen Sie das Produkt

• keinen extremen Temperaturen,
• keinen starken Vibrationen,
• keinen starken mechanischen Beanspruchungen,
• keiner direkten Sonneneinstrahlung,
• keiner magnetischen Umgebung,
• keiner Feuchtigkeit aus.

Andernfalls droht eine Beschädigung des Produktes.

■ Tauchen Sie das Produkt keinesfalls in Wasser. Halten Sie das Produkt niemals unter fließendes Wasser. Beschädigungen des Produktes können die Folge sein.
Das Gerät enthält empfindliche elektronische Bauteile. Daher ist es möglich, dass es durch Funkübertragungsgeräte in unmittelbarer Nähe gestört wird. Treten Fehlanzeigen auf, entfernen Sie solche Geräte aus der Umgebung des Gerätes.
■ Verwenden Sie das Gerät nicht in Krankenhäusern oder anderen medizinischen Einrichtungen. Das Gerät kann die Funktion von lebenserhaltenden Systemen beeinflussen.
Elektromagnetische Störungen / hochfrequente Störaussendungen können zu Funktionsstörungen führen. Entfernen Sie bei solchen Funktionsstörungen kurzzeitig die Batterien und setzen Sie sie erneut ein. Gehen Sie hierzu gemäß dem Kapitel „Batterien einsetzen / wechseln“ vor.
- Kontrollieren Sie das Produkt vor der Inbetriebnahme auf Beschädigungen. Nehmen Sie ein beschädigtes Produkt nicht in Betrieb.

⚠ VORSICHT! Öffnen Sie niemals das Gehäuse des Produktes. Verletzungen und Beschädigungen des Produktes können die Folge sein. Lassen Sie Reparaturen nur von einer Elektrofachkraft durchführen.

Sicherheitshinweise zu Batterien

WARNING! LEBENSGEFAHR! Batterien gehören

nicht in Kinderhände. Lassen Sie Batterien nicht herumliegen. Es besteht die Gefahr, dass diese von Kindern oder Haustieren verschluckt werden. Suchen Sie im Falle eines Verschluckens sofort einen Arzt auf.

■

EXPLOSIONSGEFAHR! Laden Sie Bat-

terien niemals wieder auf, schließen Sie sie nicht kurz und / oder öffnen Sie sie nicht.

Überhitzung, Brandgefahr oder Platzen können die Folge sein. Werfen Sie Batterien niemals ins Feuer oder Wasser. Die Batterien können explodieren.

■ Vermeiden Sie extreme Bedingungen und Temperaturen, die auf Batterien einwirken können z.B. Heizkörper. Andernfalls besteht erhöhte Auslaufgefahr.

- Prüfen Sie die Batterien regelmäßig auf Undichtigkeit.

Ausgelaufene oder beschädigte Batterien können bei Berührung mit der Haut Verätzungen verursachen; tragen Sie deshalb in diesem Fall unbedingt geeignete Schutzhandschuhe!

■ Vermeiden Sie Kontakt mit Haut, Augen und Schleimhäuten, falls Flüssigkeit aus der Batterie ausgetreten ist. Spülen Sie bei Kontakt mit Batteriesäure die betroffenen Stellen sofort mit reichlich klarem Wasser und suchen Sie umgehend einen Arzt auf.

■ Reinigen Sie bei leichten Verschmutzungen Batterie- und Produktkontakte vor dem Einlegen mit einem trockenen, fusselfreien Tuch.

■ Entfernen Sie bei längerer Nichtverwendung die Batterien aus dem Produkt.

- Achten Sie beim Einlegen auf die richtige Polarität! Diese wird im Batteriefach angezeigt. Andernfalls können die Batterien explodieren.

■ Legen Sie die Batterien vorsichtig ein. Andernfalls kann das Produkt beschädigt werden.

- Bitte werfen Sie gebrauchte Batterien nicht in den Hausmüll, sondern entsorgen Sie diese an den für Sondermüll vorgesehenen Sammelstellen.

●Inbetriebnahme

● Batterien einsetzen / wechseln

Hinweis: Entfernen Sie zuerst die Schutzfolie vom Gerät.

- Öffnen Sie das Batteriefach 5 auf der Rückseite des Geräts.

Entnehmen Sie ggf. die verbrauchten Batterien.

☐ Setzen Sie zwei neue 1,5 V = Batterien (AAA) in das Batteriefach 5 ein.

Hinweis: Achten Sie auf eine korrekte Polarität.

Diese wird im Batteriefach 5 angezeigt.

☐ Schließen Sie das Batteriefach 5 wieder.

●Multifunktionsdetektorverwenden

Tipp! Testen Sie das Gerät vor dem ersten Gebrauch an einem Metallrohr oder einer Stromleitung, dessen / deren Position Sie genau kennen.

☐ Schieben Sie den Funktionsschalter 3 auf die Position „METAL“, um Metallrohre etc. zu orten.
☐ Schieben Sie den Funktionsschalter 3 auf die Position „VOLTAGE“, um Stromleitungen zu orten.
□ Halten Sie den Detektor auf Abstand zu Metallen und spannungsführenden Leitungen.
Drücken und halten Sie danach die PUSH-Taste 4 gedrückt. Richten Sie den Messkopf 1 mit gedrückter PUSH-Taste direkt auf die gewünschte Stelle an der Wand.
Führen Sie das Gerät langsam über die Wandfläche.

Hinweis: Achten Sie auf einen direkten Kontakt zwischen Messkopf 1 und Wand.

Sobald das Gerät Metall oder Stromleitungen ortet, blinkt die rote LED 2. Zusätzlich ertönt ein Signalton. Je näher Sie das Gerät an Metall oder Stromleitungen heranführen, desto schneller blinkt die rote LED 2 bzw. desto häufiger ertönt der Signalton. Befinden sich Metall oder Stromleitungen in unmittelbarer Nähre, leuchtet die rote LED 2 konstant. Der Signalton ertönt permanent.

☐ Lassen Sie die PUSH-Taste 4 los, um die Messung zu stoppen.

●Fehlerbeheben

● = Fehler

● = Problem

O = Lösung

Es ist kein Signalton zu hören, wenn sich Metall oder Stromleitungen in unmittelbarer Nähe befinden.

© Die Batterien sind verbraucht.

Wechseln Sie die Batterien (siehe „Batterien einset zen / wechseln“).

- Reinigung und Pflege

☐ Reinigen Sie das Gerät nur äußerlich mit einem weichen, leicht angefeuchteten Tuch. Verwenden Sie in keinem Fall Flüssigkeiten und keine Reinigungsmittel, da diese das Gerät beschädigen.

●Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Möglichkeiten zur Entsorgung des ausgedienten Produktes erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Werfen Sie Ihr Produkt, wenn es ausgedient hat, im Interesse des Umweltschutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öffnungszeiten können Sie sich bei Ihrer zuständigen Verwaltung informieren.

Umweltschäden durch falsche Entsorgung der Batterien!

Batterien dürfen nicht über den Hausmüll entsorgt werden. Sie können giftige Schwermetalle enthalten und unterliegen der Sondermüllbehandlung. Die chemischen Symbole der Schwermetalle sind wie folgt: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Geben Sie deshalb verbrauchte Batterien bei einer kommunalen Sammelstelle ab.

EMC CE

● Technische gegevens

Meetbaar spanningsbereik: 220 - 240 V \~, 50 Hz Lokalisatiediepte: ca. 40 - 50 mm

Batterij: 2 x 1,5 V ---, AAA
