Marke	Powerfix
Modell	IAN 97003
Kategorie	Multifunktions-Metalldetektor
Stromversorgung	2 AAA-Batterien 1,5 V
Messbare Spannung	220-240 V ~ 50 Hz
Erkennungstiefe	Ca. 40 bis 50 mm
Funktionen	Metalldetektion (METAL) und Stromleitungserkennung (VOLTAGE)
Anzeigen	Rote LED + akustisches Signal
Betriebstemperatur	10 bis 40 °C
Betriebsluftfeuchtigkeit	20 bis 90 % relative Luftfeuchtigkeit
Lieferumfang	1 Detektor, 2 AAA-Batterien, 1 Bedienungsanleitung
Gehäusematerial	Kunststoff
Sicherheit	Benutzbar für Kinder ab 8 Jahren unter Aufsicht; Gehäuse nicht öffnen
Reinigung	Mit leicht feuchtem, weichem Tuch; keine Reinigungsmittel
Batterietyp	AAA 1,5 V
Garantie	In der Bedienungsanleitung nicht angegeben

Häufig gestellte Fragen - IAN 97003 POWERFIX

Wie lege ich die Batterien des Detektors Powerfix IAN 97003 ein?

Öffnen Sie das Batteriefach auf der Rückseite des Geräts. Legen Sie zwei AAA-Batterien 1,5 V unter Beachtung der angegebenen Polarität ein. Schließen Sie das Fach.

Was tun, wenn der Detektor nicht einschaltet?

Überprüfen Sie, ob die Batterien korrekt eingelegt und nicht verbraucht sind. Ersetzen Sie die Batterien bei Bedarf.

Wie verwende ich den Detektor zum Auffinden von Metallen?

Stellen Sie den Funktionsschalter auf METAL. Halten Sie die PUSH-Taste gedrückt und bewegen Sie den Messkopf langsam über die Oberfläche. Die rote LED blinkt und ein akustisches Signal ertönt bei Metallerkennung.

Wie erkenne ich Stromleitungen mit diesem Gerät?

Stellen Sie den Schalter auf VOLTAGE. Halten Sie die PUSH-Taste gedrückt und führen Sie das Gerät an der Wand entlang. Die Erkennung wird durch die rote LED und das akustische Signal angezeigt.

Was ist die maximale Erkennungstiefe?

Die Erkennungstiefe beträgt unter normalen Bedingungen ca. 40 bis 50 mm.

Kann der Detektor Kunststoffrohre erkennen?

Nein, dieses Gerät ist nur zur Erkennung von Metallen und spannungsführenden Stromleitungen ausgelegt.

Wie pflege ich den Metalldetektor Powerfix?

Reinigen Sie die Außenseite mit einem leicht feuchten, weichen Tuch. Verwenden Sie niemals Reinigungsmittel oder aggressive Flüssigkeiten.

Ist das Gerät für Kinder geeignet?

Ja, jedoch nur unter Aufsicht eines Erwachsenen. Kinder ab 8 Jahren können es verwenden, wenn sie in die Sicherheitshinweise eingewiesen wurden.

Was tun bei Fehlfunktion?

Entfernen Sie die Batterien für einige Sekunden und legen Sie sie wieder ein. Wenn das Problem weiterhin besteht, überprüfen Sie, ob elektromagnetische Störungen in der Nähe vorhanden sind.

Wie entsorge ich verbrauchte Batterien?

Werfen Sie Batterien nicht in den Hausmüll. Geben Sie sie in den dafür vorgesehenen Sammelbehältern Ihrer Gemeinde ab.

BEDIENUNGSANLEITUNG IAN 97003 POWERFIX

Bedienungs- und Sicherheitshinweise

FR CH

DÉTECTEURMULTIFONCTIONS

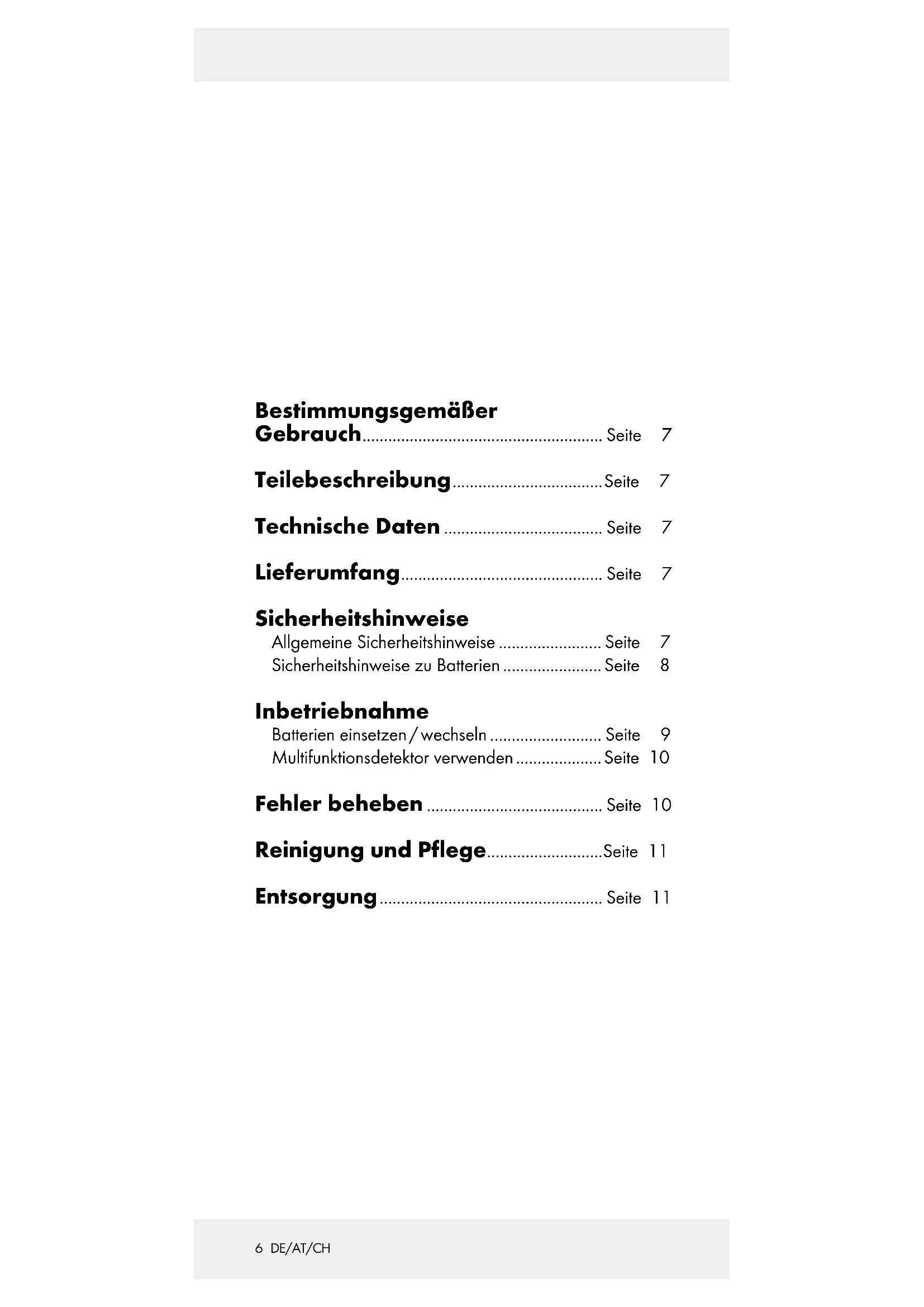

DE/AT/CH Bedienungs- und Sicherheitshinweise Seite 6

Gebrauch...... Seite 7

Teilebeschreibung......Seite 7

Technische Daten ...... Seite 7

Lieferumfang...... Seite 7

Sicherheitshinweise

Allgemeine Sicherheitshinweise ...... Seite 7

Sicherheitshinweise zu Batterien...... Seite 8

Inbetriebnahme

Batterien einsetzen / wechseln ...... Seite 9

Multifunktionsdetektor verwenden ...... Seite 10

Fehler beheben......Seite 10

Reinigung und Pflege......Seite 11

Entsorgung...... Seite 11

Multifunktionsdetektor

●BestimmungsgemäßerGebrauch

Diese Gerät ist zum Aufspüren von Metall und spannungsführenden Leitungen bestimmt. Das Gerät ist nicht für den gewerblichen Einsatz bestimmt.

●Teilebeschreibung

1 Messkopf
2 roteLED
5 Batteriefach

3 Funktionsschalter METAL/VOLTAGE (Metall/Strom)

4 PUSH-Taste(„Drücken“)

●TechnischeDaten

Messbarer Spannungsbereich: 220 - 240V\~, 50Hz

Ortungstiefe: ca. 40-50 mm

Batterie: 2 x 1,5 V

---, AAA

Umgebungsbedingungen:

Temperatur: 10 - 40 °C

Luftfeuchtigkeit: 20 - 90%

●Lieferumfang

Überprüfen Sie unmittelbar nach dem Auspacken immer den Lieferumfang auf Vollständigkeit sowie den einwandfreien Zustand des Gerätes.

1 Multifunktionsdetektor
2 Batterien, 1,5 V---, AAA
1 Bedienungsanleitung

●Sicherheitshinweise

Allgemeine Sicherheitshinweise

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel

an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

■ Setzen Sie das Produkt

• keinen extremen Temperaturen,
• keinen starken Vibrationen,
• keinen starken mechanischen Beanspruchungen,
• keiner direkten Sonneneinstrahlung,
• keiner magnetischen Umgebung,
• keiner Feuchtigkeit aus.
  Andernfalls droht eine Beschädigung des Produktes.

■ Tauchen Sie das Produkt keinesfalls in Wasser. Halten Sie das Produkt niemals unter fließendes Wasser. Beschädigungen des Produktes können die Folge sein.

Das Gerät enthält empfindliche elektronische Bauteile. Daher ist es möglich, dass es durch Funkübertragungsgeräte in unmittelbarer Nähe gestört wird. Treten Fehlanzeigen auf, entfernen Sie solche Geräte aus der Umgebung des Gerätes.

■ Verwenden Sie das Gerät nicht in Krankenhäusern oder anderen medizinischen Einrichtungen. Das Gerät kann die Funktion von lebenserhaltenden Systemen beeinflussen.

Elektromagnetische Störungen / hochfrequente Störaussendungen können zu Funktionsstörungen führen. Entfernen Sie bei solchen Funktionsstörungen kurzzeitig die Batterien und setzen Sie sie erneut ein. Gehen Sie hierzu gemäß dem Kapitel „Batterien einsetzen / wechseln“ vor.

- Kontrollieren Sie das Produkt vor der Inbetriebnahme auf Beschädigungen. Nehmen Sie ein beschädigtes Produkt nicht in Betrieb.

⚠ VORSICHT! Öffnen Sie niemals das Gehäuse des Produktes. Verletzungen und Beschädigungen des Produktes können die Folge sein. Lassen Sie Reparaturen nur von einer Elektrofachkraft durchführen.

Sicherheitshinweise zu Batterien

WARNING! LEBENSGEFAHR! Batterien gehören

nicht in Kinderhände. Lassen Sie Batterien nicht herumliegen. Es besteht die Gefahr, dass diese von

Kindern oder Haustieren verschluckt werden. Suchen Sie im Falle eines Verschluckens sofort einen Arzt auf.

EXPLOSIONSGEFAHR! Laden Sie Bat-

terien niemals wieder auf, schließen Sie sie nicht kurz und / oder öffnen Sie sie nicht.

Überhitzung, Brandgefahr oder Platzen können die Folge sein. Werfen Sie Batterien niemals ins Feuer oder Wasser. Die Batterien können explodieren.

■ Vermeiden Sie extreme Bedingungen und Temperaturen, die auf Batterien einwirken können z.B. Heizkörper. Andernfalls besteht erhöhte Auslaufgefahr.
■ Prüfen Sie die Batterien regelmäßig auf Undichtigkeit.
Ausgelaufene oder beschädigte Batterien können bei Berührung mit der Haut Verätzungen verursachen; tragen Sie deshalb in diesem Fall unbedingt geeignete Schutzhandschuhe!
Vermeiden Sie Kontakt mit Haut, Augen und Schleimhäuten, falls Flüssigkeit aus der Batterie ausgetreten ist. Spülen Sie bei Kontakt mit Batteriesäure die betroffenen Stellen sofort mit reichlich klarem Wasser und suchen Sie umgehend einen Arzt auf.
■ Reinigen Sie bei leichten Verschmutzungen Batterie- und Produktkontakte vor dem Einlegen mit einem trockenen, fusselfreien Tuch.
■ Entfernen Sie bei längerer Nichtverwendung die Batterien aus dem Produkt.
Achten Sie beim Einlegen auf die richtige Polarität! Diese wird im Batteriefach angezeigt. Andernfalls können die Batterien explodieren.
■ Legen Sie die Batterien vorsichtig ein. Andernfalls kann das Produkt beschädigt werden.
- Bitte werfen Sie gebrauchte Batterien nicht in den Hausmüll, sondern entsorgen Sie diese an den für Sondermüll vorgesehenen Sammelstellen.

Inbetriebnahme

- Batterien einsetzen / wechseln

☐ Hinweis: Entfernen Sie zuerst die Schutzfolie vom Gerät.
☐ Öffnen Sie das Batteriefach 5 auf der Rückseite des Geräts.
Entnehmen Sie ggf. die verbrauchten Batterien.
☐ Setzen Sie zwei neue 1,5 V - Batterien (AAA) in das Batteriefach 5 ein.

Hinweis: Achten Sie auf eine korrekte Polarität.

Diese wird im Batteriefach 5 angezeigt.

☐ Schließen Sie das Batteriefach 5 wieder.

●Multifunktionsdetektorverwenden

⚠️ Tipp! Testen Sie das Gerät vor dem ersten Gebrauch an einem Metallrohr oder einer Stromleitung, dessen / deren Position Sie genau kennen.

☐ Schieben Sie den Funktionsschalter 3 auf die Position „METAL“, um Metallrohre etc. zu orten.

☐ Schieben Sie den Funktionsschalter 3 auf die Position „VOLTAGE“, um Stromleitungen zu orten.

□ Halten Sie den Detektor auf Abstand zu Metallen und spannungsführenden Leitungen.

Drücken und halten Sie danach die PUSH-Taste 4 gedrückt. Richten Sie den Messkopf 1 mit gedrückter PUSH-Taste direkt auf die gewünschte Stelle an der Wand.

Führen Sie das Gerät langsam über die Wandfläche.

Hinweis: Achten Sie auf einen direkten Kontakt zwischen Messkopf 1 und Wand.

Sobald das Gerät Metall oder Stromleitungen ortet, blinkt die rote LED 2. Zusätzlich ertönt ein Signalton. Je näher Sie das Gerät an Metall oder Stromleitungen heranführen, desto schneller blinkt die rote LED 2 bzw. desto häufiger ertönt der Signalton. Befinden sich Metall oder Stromleitungen in unmittelbarer Nähre, leuchtet die rote LED 2 konstant. Der Signalton ertönt permanent.

☐ Lassen Sie die PUSH-Taste 4 los, um die Messung zu stoppen.

●Fehlerbeheben

● = Fehler

● = Problem

O=Lösung

Es ist kein Signalton zu hören, wenn sich Metall oder Stromleitungen in unmittelbarer Nähe befinden.

© Die Batterien sind verbraucht.

Wechseln Sie die Batterien (siehe „Batterien einset zen / wechseln“).

- Reinigung und Pflege

☐ Reinigen Sie das Gerät nur äußerlich mit einem weichen, leicht angefeuchteten Tuch. Verwenden Sie in keinem Fall Flüssigkeiten und keine Reinigungsmittel, da diese das Gerät beschädigen.

●Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Möglichkeiten zur Entsorgung des ausgedienten Produktes erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Werfen Sie Ihr Produkt, wenn es ausgedient hat, im Interesse des Umweltschutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öffnungszeiten können Sie sich bei Ihrer zuständigen Verwaltung informieren.

Umweltschäden durch falsche Entsorgung der Batterien!

Batterien dürfen nicht über den Hausmüll entsorgt werden. Sie können giftige Schwermetalle enthalten und unterliegen der Sondermüllbehandlung. Die chemischen Symbole der Schwermetalle sind wie folgt: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Geben Sie deshalb verbrauchte Batterien bei einer kommunalen Sammelstelle ab.

EMC €

● Technische gegevens

Meetbaar spanningsbereik: 220 - 240 V \~, 50 Hz

Lokalisatiediepte: ca. 40 - 50 mm

Batterij: 2 × 1,5 V --- AAA
