GEBRUIKSAANWIJZING GS36NBWFV SIEMENS

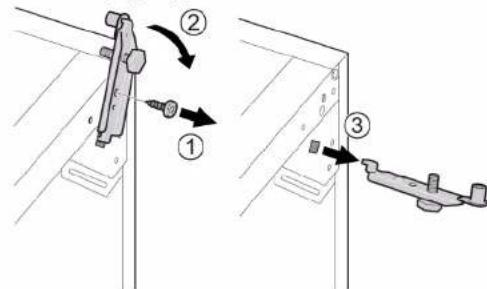

2.1.Odvijte vijk (1).

1. Izvadite donji zglob (2).
2. Uklonite donji zglob (3).

Donji je zglob ukonjen.

4.6.2 Postavljanje donjeg zgloba vrata

Postavite abratnim redosijedom.

Popravak

4.7 Zamjena police

Zahtjev:
Vrata su otvorena.

4.7.1 Uklanjanje police

Izvucite policu.

Reparatie informatatie - Vriezer

1.1 Belangrijke informatie 93

1.1.1 Doel 93
1.2 Verklaring van symbolen 93
1.2.1 Gevarenniveauaus.. 93
1.2.2 Gevarensymbolen 93
1.2.3 Structuur van de waarschuwingen 94
1.2.4 Algemene symbolen 94

Veiligheid 95

2.1 Algemene veiligheidsinstructies 95
2.1.1 Alle huishoudelijke apparaten 95

Gereedschappen en hulpmiddelen 96

Reparatie. 97

4.1 Deurafdichting verrangen 97

4.1.1 Deurafdichting verwijderen 97
4.1.2 Deurafdichting monteren 97

4.2 Deurgreepervangen 100

4.2.1 Deurgreep verwijderen 100
4.2.2 Deurgreep monteren 100

4.3 Easy opening handgreep verrangen 101

4.3.1 Easy opening handgreep verwijderen 101
4.3.2 Easy opening handgreep monteren 101

4.4 Bovenste deurscharnier verrangen 102

4.4.1 Deurscharnier verwiederen 102
4.4.2 Deurschannier monteren 104

4.5 Bovenste deurscharnier verrangen (deur met display) 105

4.5.1 Deurscharnier verwijderen 106
4.5.2 Deurscharnier monteren 107

4.6 Onderste deurscharmier verrangen 108

4.6.1 Onderste deurschamier verrangen 108
4.6.2 Onderste deurschamier monteren 109

4.7 Plateau verrangen 110

4.7.1 Plateau verwijderen 110
4.7.2 Plateau monteren 110

4.8 Vrieslade verwangen 111

4.8.1 Vrieslade verwijderen 111
4.8.2 Vrieslade installeren 111

4.9 IJsbereider verrangen 112

4.9.1 Iusbereider verwijdenen 112
4.9.2 Iusbereider installeren 112

4.10 LED-bovenlicht verrangen 113

4.10.1 LED-verlichting verwijderen 113
4.10.2 LED-bovenlicht installeren 114

Over dit document

1.1 Belangrijke informatie

1.1.1 Doel

Met deze reparatieaanwijizingen worden de klant geholpen zich apparaten te repareren conform de toepasselijke verordering inzake ecologisch ontwerp (met ingang van 03/2021).

Ze bevatten informatme over ho gedefinierte reserveonderdelen konnen worden verwangen met inbegrip van waarschuwingen enGeVaren.

Neem bij vragen contact op met ozone klantenservice. We stellen ons alleen ansprakelijk voor schade als de reparatieaanwijzingen correct zijn opgevloodl.

1.2 Verklaring van symbolen

1.2.1 Gevarenniveauaus

De waarschuwingsniveauaus worden aangegeven met een symbol en een signalwoord. Het signalwoord geeft de ernst van het gevaar aan.

Table 1: Gevarenniveaus

Waarschuwingsniveau Betekenis
GEVAAR	Als de waarschuwing Niet in acht worden genommen, leidt dat tot ernstig of dodelijk letsel.
WAARSCHUWING	Als de waarschuwing Niet in acht worden genommen, kan dat tot ernstig of dodelijk letsel leiden.
VOORZICTIG	Als de waarschuwing Niet in acht worden genommen, kan dat tot Licht letsel leiden.
LET OP!	Als de waarschuwing Niet in acht worden genommen, kan dat tot materièle schade leiden.

1.2.2 Gevarensymbolen

Gevarensymbolen zijn symbolische abweidungen die einen individie geben van het soort gevaar.

De volgende gevarensymbolen worden in dit document gebruikt:

Gevarensymbol Betekenis
!	Algemene waarschuwing
	Gevaar voor elektrische spanning
	Ontploffingsgevaar
	Snijgevaar

Over dit document

Gevarensymbol Betekenis
	Beknellingsgevaar
	Gevaar voor hete oppervlakken
	Gevaar voor sterke magnetische velden
	Gevaar voor nicht-ioniserende straling

Tabel 2: Gevarensymbolen

1.2.3 Structuur van de waarschuwingen

Waarschuwingen in dit document—heben een gestandaardiseerd uiterlijk en een gestandaardiserde struur.

A

GEVAAR

Soort gevaar en bron van het gevaar!

Mogelijkke gevolgen van het negeren van het gevaar / de waarschuwing.

Maatregelen en verboden om het gevaar te voorkomen.

In het volgende voorbeeld is een waarschuwing te zien waarmee voor een elektrische schok aan stroomvoerende onderdelen worden gewaarschuwd. De maatregel om het gee vaar te vermiinden worden vermeld.

A

GEVAAR

Gevaar voor een elektrische schok aan stroomvoerende onderden!

Dood door elektrocutie

Haal apparaten minstens 60 seconden voor u met reparaties begint van de stroomvoortezing af.

1.2.4 Algemene symbolen

De volgende algemene symbolen worden in dit document gebruikt:

Alg. symbol Betekenis
i	Identificatie van een speciale tip (tekst en/of afbeelding)
f	Identificatie van een eenvoudige tip(tekst)
	Identificatie van een link maar een video-instructie
	Identificatie van vereiste gereedschappen
	Identificatie van vereiste voorwaarden
if	Identificatie van een voorwaarde (als ...,dan ...)
	Identificatie van een resultaat
Start Identificatie van een toets of knop
[00123456] Identificatie van een materiaalnummer
Status Identificatie van weergegeven tekst / vstenster (in het display van het apparatusat)

Tabel 3. Algemene symbolen

Veiligheid

2.1 Algemene veiligheidsinstructies

2.1.1 Alle huishoudelijkke apparaten

Gevaar voor een elektrische schok aan stroomvoerende onderdelen!

• Fouten bij reparations aan elektrische componenten konnen tot een elektrische schok leiden!
  Koppel het apparaat minstens 60 seconden los het stroomnet voordat u met de werkzaamheden begint.
  Laat na de reparatie eeneiligkeitstest conform VDE 0701 of de landspecifieke regelinge uitvoeren.

Gevaar voor letsel aan scherpe randen!

Draag veiligheidshandschoenen.

Beknellsgevaar tijdens reparatie, onderhoud, probleemoplossing en service vanwege zware en bewegende componenten

Draag veiligheidsschoenen.
- Beveilig zware componenten gegen vallen.
Steeke gen lichaamsdelen in bewegende componenten.

Gevaar voor de veiligheid / werkking van het apparaat!

Gebruik uitsluitend originele reserveonderdelen.

Gevaar voor schade aan elektrostatisch gevoelige componenten (ESD's)!
Raak de modules met inbegrip van de aansluitingen en geleiderbanen Niet aan.

Gereedschappen en hulpmiddelen

Benaming Details	Afbeeldingen
Beschermdoek [00342013]	60 cm x 50 cm	Imbauch zu verzinslich Verhinderlich für Haftungsder
Phillips schroeven- draaier PH2
Torxbit TX20 [00340865]	6,3 mm (1/4")
Sleufschroeven- draaier	Kop 2,4 mm x 0,4 mm x 60 mm, in de set [00341820]

Voorwaarde:
Deur is open.

4.1.1 Deurafdichting verwijdersen

1. Haal deurafdichting losuitde sleuf in de rechter-en linkerhoek.

1. Trek deurafdichting uit gleuf.

Deurafdichting wordt verwijderd.

4.1.2 Deurafdichting monteren

i	De dikte van de nieuwe deurafdichting kanlicht afwijken van de dikte van de oude deurafdichting. Dit doet geen affbreuk aan de sluiteigenschappen en de werkung op de lange termijn.
i	Als uw apparaat verstelbare scharnieren of scharmierbevestigingen heeft, kunt u de sluiteigenschappen later optimaliseren.
i	De zijaatjes in de deurafdichting zijn functioneel (vereist voor ventilatie). Dit zichen geen productiefouten.

Reparatie

1. Controleer de sleuf voor de afdichting op schade.

1. Als de sleuf voor de affdichting is beschadigd:

2. Neem contact op met de klantenservice.

Een lichte vervorming van de deurafdichting is normaal en doet geen.

atbreuk aan de werkking. Geadviseerd worden de deuradichting recht te trekken voordat u deze in het apparaat steekt.

Verwarm de deurafdlichting met een haardroger of met warm water en bredh het handmatig terug in zichvorm.

1. Duw de hoeken van de afdichting bovenaan en onderaan in de sleuf.

Reparatie

1. Druk de hele afdichting stap voor stap in de sleuf.

De deurafdichting wordt gemonteerd.

4.2.1 Deurgreep verwijderen

1. Verwijder twee schroefkappen (1).
2. Draai de wee schroeven los (2).
3. Verwijder de deurgrup (3).

Deurgreep wordt verwijderd.

4.2.2 Deurgreep monteren

Monteer in omgekeerde volgorde.

Reparatie

4.3 Easy opening handgreep verrangen

Speciale hulpmiddelen:

Phillips schroevendraaier PH2
Voorwaarde:
Apparaat is losgekoppeld is van de stroomvoorziening.
Deur is open.

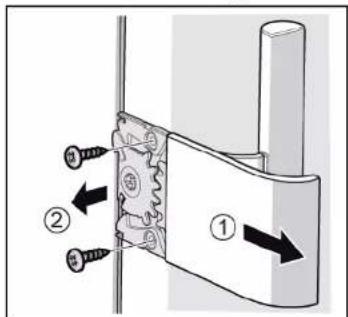

4.3.1 Easy opening handgreep verwijderen

1. Verwijder de kap van de easy opening handgreep (1).
   2.Draai de twee schroeven los (2).

Easy opening handgreep wordt verwijderd.

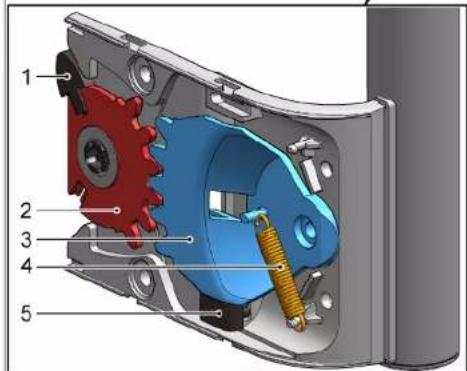

4.3.2 Easy opening handgreep monteren

Het mechanisme van de easy opening handgreep moet voor de montage goed worden ingesteld. De correcte plaatsing van duwstang (1), tandsegmenten (2) en (3), veer (4) en eindaanslag (5) voor de linkzijdige montage van de deur wordt in te tekening aangegeven.

De plaatsing van de subcomponenten van de easy opening handgreep voor rechtszijdige montage van de deur worden beschrenven in het document "Montage-instructie".

Monteer in omgekeerde volgorde.

Reparatie

4.4 Bovenste deurscharnier verrangen

Speciale hulpmiddelen:

Torxbit TX20 6,3 mm (1/4") [00340865]

WAARSCHUWING

Zware, omvangrlijke apparaten!

Rug- en spiierletsel

• De werkzaamheid van het verwijderen van de apparaatdeur mag allen worden uitgevoerd door special opgeleid personeel.
• Om het apparaat te verplaatsen zich twee mensen nodig.
• Gebruik alleen geschichte gereedschappen en apparatuur.

VOORZICHTIG

Scherpe randen!

Snijletsel

Draag veiligheidshandschoenen.

WAARSCHUWING

Weggliden van schuin staande apparaten!

Botbreuken / beknellingsletsel

Gevaar voor vallende onderdelen als gevolg van losgeraakte

schroeven!

Letsel als gevolg van vallende onderdelen.

Gevaar voor vallende onderdelen als gevolg van losgeraakte

schroeven!

Schade aan andere onderden van het apparaat of bij de klant thus bij voorbeeld aan de vloer.

Apparaat is losgekoppeld is van de stroomvoorziening.
De inwendige hulpstukken van het apparaat worden verwijderd.

4.4.1 Deurscharnier verwijderen

Reparatie

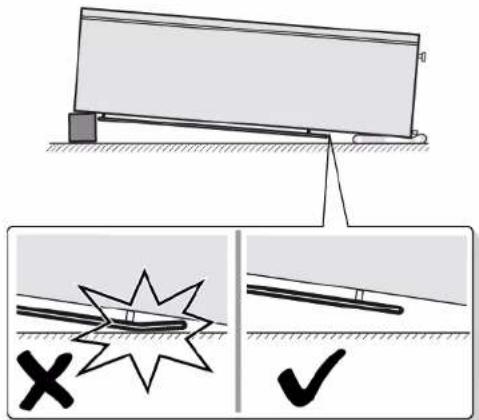

1. Zet het apparaat op zijn achterkant.

2.1.Druk aan beide kanten op de bovenste schamierafdekking (1).

1. Haal de bovenste scharnierafdekking eruit (2).
2. Verwijder de bovenste scharmierafdekking (3).

Reparatie

3.1.Draai de twee schroeven los (1).

1. Verwijder het bovenste scharnier (2).

Het bovenste deurscharnier worden verwijderd.

4.4.2 Deurscharnier monteren

Monteer in omgekeerde volgorde.

• De werkzaamheid het nevet verwijderen van de apparaatdeur mag allen worden uitgevoerd door special opgeleid personeel.
• Om het apparaat te verplaatsen zich twee mensen nodig.
• Gebruik alleen geschichte gereedschappen en apparatuur.

VOORZICTIG

Scherpe randen!

Snijletsel

Draag veiligheidshandschoenen.

WAARSCHUWING

Weggliden van schuin staande apparaten!
tbreuken / beknellingsletsei
Beveilig apparaten gegen weggliiden.

VOORZICHTIG

Gevaar voor vallende onderdelen als gevolg van losgeraakte
schroeven!
Letsel als gevolg van vallende onderdelen.
Beveilig component gegen vallen.

LET OP!

Gevaar voor valende onderdelen als gevolg van losgeraakte
schroeven!
Schade aan andere onderden van het apparaat of bij de klant thus bij voorbeerd aan de vloer.
Beveilig component gegen vallen.

GEVAAR

Gevaar voor een elektrische schok aan stroomvoerende onderden!

Levensgevaar door elektrische schokken in geval van een ondeskundige reparatie

Elektrische onderdelen要去en door gekwaliffeerde elektriciens worden gerepareed.
Laat na de reparatie een verilghheidstest conform VDE 0701 of de landspecifieke regelgeving ultvoeren.

GEVAAR

Gevaar voor een elektrische schok aan stroomvoerende onderden! Dood door elektrocutie

Haal apparalen minstens 60 seconden voor u met reparaties begint van de stroomvoortziening af.

Voorwaarde:

Apparaat is losgekoppeld is van de stroomvoorziening.
Het interieur van het apparaat is verwijderd.

Reparatie

4.5.1 Deurscharnier verwijderen

1. Leg het apparaat op+zijn achterkant.

Reparatie

2.1. Druk aan beide kanten op de bovenste scharmierafdekking (1).
2. Haal de bovenste scharnierafdekking eruit (2).
3. Verwijder de bovenste scharnierafdekking (3).

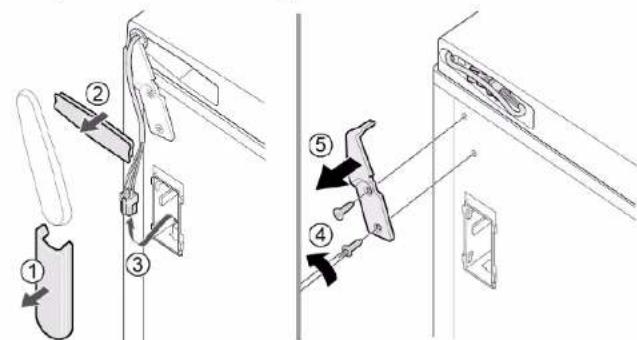

3.1. Verwijder de afdekking van de aansluiitdoos (1).
2. Verwijder de kabelbeschermer (2).
3. Haal de elektrische aansluiting los (3).
4. Draai de twee schroeven los (4)
5. Verwijder het bovenste scharnier (5).

Het bovenste deurscharnier worden verwijderd.

4.5.2 Deurscharnier monteren

Monteer in omgekeerde volgorde.

Reparatie

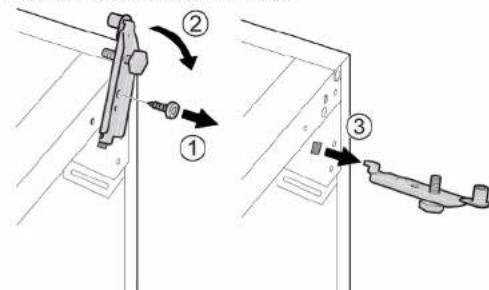

4.6 Onderste deurscharnier verrangen

Speciale hulpmiddelen:

Torxbit TX20 6,3 mm (1/4") [00340865]

WAARSCHUWING

Zware, omvangrljke apparaten!

Rug-en spierletsel

• De werkzaamheid het nevet verwijderen van de apparaatdeur mag allen worden uitgevoerd door special opgeleid personeel.
  Om het apparaat te verplaatsen zich twee mensen nods.
• Gebruik alleen geschichte gereedschappen en apparatuur.

A VOORZICTHIG

Scherpe randen!

Snijletsel

Draag veiligheidshandschoenen.

WAARSCHUWING

Wegglieden van schuin staande apparaten!
Botbreuken / beknellingsletse
Beveilig apparaten gegen weglijden.

VOORZICHTIG

Gevaar voor vallende onderdelen als gevolg van losgeraakte
schroeven!
Letsel als gevolg van vallende onderdelen.
Beveilig component gegen vallen.

LET OP!

Gevaar voor vallende onderdelen als gevolg van losgeraakte
schroeven!
Schade aan andere onderden van het apparaat of bij de klant thus bij
voorbeeld aan de vloer.
Beveilig component gegen vallen.

Voorwaarde:

Apparaat is losgekoppeld is van de stroomvoorziening.
De inwendige hulpstukken van het apparaat worden verwijderd.

Het apparaat wordt op+zijn achechterkant gezet.
Het bovenste scharmier worden verwijderd. 105

4.6.1 Onderste deurscharnier verrangen

1. Verwijder de deur.

2.1.Draai de schroef (1) los.

1. Draai het onderste scharnier eruit (2).
2. Verwijder het onderste scharnier (3).

Het onderste deurscharnier worden verwijderd.

Reparatie

4.6.2 Onderste deurscharnier monteren

Monteer in omgeekerde volgorde.

Reparatie

4.7 Plateau verrangen

Voorwaarde:
Deur is open.

4.7.1 Plateau verwijderen

Trek het plateau eruit.

Plateau worden verwijderd.

4.7.2 Plateau monteren

Monteer in omgekeerde volgorde.

Reparatie

4.8 Vrieslade verwangen

Voorwaarde:
Deur is open.

4.8.1 Vrieslade verwijderen

1.Trek de vrieslade er helemaaluit (1).
2. Verwijder de vrieslade (2).

Vrieslade wordt verwijderd.

4.8.2 Vrieslade installeren

Monteer in omgekeerde volgorde.

Reparatie

4.9 IJsbereider verrangen

Voorwaarde:

Deur is open.

4.9.1 IJsbereider verwijderen

1. Trek de vrieslade met ijsbereider eruit (1).
2. Haal de haken los (2).
3. Verwijder de ijsbereider (3).

IJsbereider wordt verwijderd.

4.9.2 IJsbereider installeren

Monteer in omgekerde volgorde.

Reparatie

4.10 LED-bovenlicht cervangen

Speciale hulpmiddelen:

Sleufschroevendraier Kop 2,4 mm x 0,4 mm x 60 mm, in de set [00341820]

Uw apparaat heeft een onderhoudsvrijde LED-verlichting. Deze verlichting mag alleen maar door klantenservice of geautori-seerde monteurs worden verragen!

GEVAAR

1. Gevaar voor een elektrische schok aan stroomvoerende onderden!

2. Levensgevaar door elektrische schokken in geval van een ondeskundige

3. Elektrische onderdelen要去en door gekwalificeerde elektriciens worden gerepareerd.
   Laat na de reparatie een veilighheidstest conform VDE 0701 of de landspecifieke regelingeve uitovoeren.

GEVAAR

Gevaar voor een elektrische schok aan stroomvoerende onderden!
door door elektrocutie
Haal apparaten minstens 60 seconden voor u met reparaties begint van de stroomvoorziening af.

VOORZICHTIG

Scherpe randen!
Snijlotsel
Draag veiligheidshandschoenen.

Voorwaarde:

Apparaat is losgekoppeld is van de stroomvoorziening.
Deur is open.
Het inetrieur is verwijderd.

4.10.1 LED-verlichting verwijderen

1. Verplaats de LED-verlichting waar de linkerkant.

De elektrische aansluiting van de LED-verlichting worden losgehaald.

1. Haal de haken van de LED-verlichting los.

Reparatie

1. Verwijder de LED-verlichting door het maar voren te bewegen.

LED-verlichting worden verwijderd.

Monteer in omgekeerde volgorde.

4.1 Replacing door gasket 120

4.1.1 Removing door gasket 120
4.1.2 Installing door gasket 120

4.2 Replacing door handle 123

4.2.1 Removing door handle 123
4.2.2 Installing door handle 123

4.4.1 Removing door hinge 125
4.4.2 Installing door hinge 127

4.5.1 Removing door hinge 129
4.5.2 Installing door hinge 130

4.6 Replacing door lower hinge 131

4.6.1 Replacing door lower hinge 131
4.6.2 Installing door lower hinge 132

4.1 Replacing door gasket

4.1.1 Removing door gasket

4.1.2 Installing door gasket

4.2.2 Installing door handle

4.4.1 Removing door hinge

Repair

4.5.1 Removing door hinge

4.5.2 Installing door hinge

4.6.2 Installing door lower hinge

Tpaunatiooi afo kton

Opate TPOOATEUTIKA yavTIA.

PPOEIAOIOIHJH

Oia0n Kekaipevov oukeuwv!

Katayuata ootw/tpaupatnoiouvtheiync

AopaaIote Tc ouakeuec aOlaoon.

PPOEOXH

KivduoI ano mwn npew eaias xahapw Bldv!

auaatioos eaiia mwns tmuwv.
Aoepaiote ta eapntmuata ano Twnon.

NPOZOXHI

Kivuvw ano Twnn Eapntmuw EaiaaApov Biow!

Znua 0aaaa np nns ouakeunns n otyn oikia tou nAatn, x. dnte.

AopaaioTe ta eapntmuataaTO TTOWn.

Pountoεση:

Houkeunéivai aotouovdeevn ato nV npoxnpofoaic
Apaipouvtau ta eowtepiKa eaptnmuata oukeunc.

Purtaj manusi de protectie.

Pericol de zdrobire in timpul lucarrior de reparatie, intreitrinene, depanare si service, din cauza componentel grele si mobile

Purtati incaltaminte de protectie.
Fixati componentele grele impotrivacaderi.
- Nu vā sprijiniti cu pārti ale corpului de componenteile mobile.

4.7.1 Odobratie odkladacej plochy

Vythnite odkladaciu plochu.

Odkladacia plocha je odobrata.

4.7.2 Montáz odkladacej plochy

2.1.Odvijte vijk (1).
