Marke	Siemens
Modell	GS36NBWFV
Produkttyp	Gefrierschrank
Abmessungen (H x B x T)	185 x 60 x 65 cm
Nettogewicht	Ca. 70 kg
Stromversorgung	220-240 V, 50 Hz
Energieeffizienzklasse	A++
Gesamtgefrierkapazität	Ca. 250 Liter
Gefrierkapazität in 24h	Bis zu 20 kg
No-Frost-Funktion	Ja, automatische Abtauung
Innenbeleuchtung	LED austauschbar
Eisbereiter	Integriert, herausnehmbar
Gefrierbehälter	Herausnehmbare Behälter
Herausnehmbare Ablage(n)	Ja
Türgriff	Herausnehmbar mit leicht zu öffnendem Griff
Türdichtung	Austauschbar
Türscharniere	Austauschbar
Reinigung	Mit einem weichen Tuch und Seifenwasser reinigen
Sicherheitshinweise	Vor der Reparatur 60 Sekunden lang vom Netz trennen, Handschuhe tragen
Reparierbarkeit	Ersatzteile verfügbar (Dichtung, Griff, Scharniere, Beleuchtung, Behälter, Eisbereiter)
Kundendienst	Siemens Kundendienst kontaktieren

Häufig gestellte Fragen - GS36NBWFV SIEMENS

Wie installiere ich den Gefrierschrank GS36NBWFV?

Stellen Sie das Gerät auf eine ebene Fläche, fern von Wärmequellen. Schließen Sie es nach 60 Minuten Ruhezeit an. Beachten Sie die Anleitung für den erforderlichen Abstand.

Wie stelle ich die Temperatur ein?

Verwenden Sie den Einstellknopf im Inneren. Die ideale Temperatur zum Gefrieren ist -18°C.

Der Gefrierschrank macht Geräusche, ist das normal?

Ja, Betriebsgeräusche (Kompressor, Gaskreislauf) sind normal. Wenn das Geräusch übermäßig wird, überprüfen Sie die Ausrichtung.

Wie taut man den Gefrierschrank ab?

Das Modell GS36NBWFV ist mit der No-Frost-Funktion ausgestattet, manuelles Abtauen ist nicht erforderlich. Das Abtauen erfolgt automatisch.

Wie reinige ich das Innere?

Trennen Sie das Gerät vom Netz, entnehmen Sie Lebensmittel und Behälter. Reinigen Sie mit einem weichen, in Seifenwasser getränkten Tuch. Spülen und trocknen.

Wie ersetze ich die Türdichtung?

Entfernen Sie die alte Dichtung aus der Nut und setzen Sie die neue ein, beginnend an den Ecken. Bei Bedarf erwärmen, um die Haftung zu verbessern.

Wie ersetze ich die LED-Beleuchtung?

Trennen Sie das Gerät vom Netz. Schieben Sie die Beleuchtung nach links, trennen Sie die Verbindung, lösen Sie die Haken und entfernen Sie sie. Montieren Sie das neue in umgekehrter Reihenfolge.

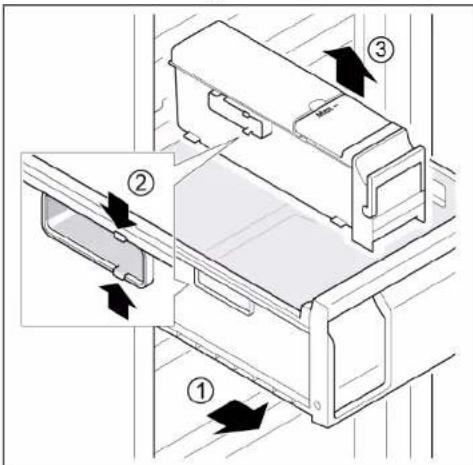

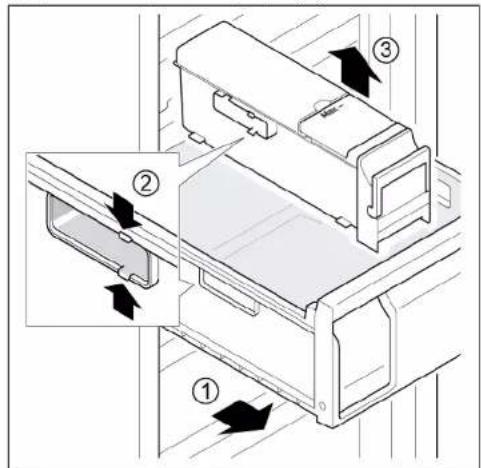

Wie entferne ich den Eisbereiter?

Nehmen Sie den Gefrierbehälter mit dem Eisbereiter heraus. Haken Sie die Haken aus und entfernen Sie den Eisbereiter.

Was tun, wenn die Tür nicht richtig schließt?

Überprüfen Sie die Türdichtung: Wenn sie beschädigt ist, ersetzen Sie sie. Stellen Sie die Scharniere bei Bedarf ein.

Wo finde ich Ersatzteile?

Kontaktieren Sie den Siemens-Kundendienst. Verwenden Sie nur Originalteile, um Sicherheit und Leistung zu gewährleisten.

BEDIENUNGSANLEITUNG GS36NBWFV SIEMENS

Reparatur

4.1 Austausch der Türdichtung

Ausbau: Die Tür ist geöffnet.

4.1.1 Ausbau der Türdichtung

1. Lösen Sie die Türdichtung, indem Sie sie von der Tür abziehen.

1. Ziehen Sie die Türdichtung von der Tür ab.

Die Türdichtung ist abgezogen.

4.1.2 Einbau der Türdichtung

Reparatur

4.2 Austausch der Türscharniere

Spezialwerkzeuge:

Torx-Schraubendreher TX20 6,3 mm (1/4") [00340865]

Flachschraubendreher 10 mm x 1,6 mm x 200 mm

N3nCKBaHe:

YpeIbTe n3KNIOueH OTOxpaHBAHeTo. BpataTa eTbopeHa

4.2.1 N3BaXkaHe Ha dpbXkKaTa Ha BpaTaTa

1.CbaneteDbeteKaanaKHaBnHTOBete(1). 2. Pa3BnIte DBaTa BnHTa (2). 3.CBaIeTe Dpbkkata Ha BpataTa (3).

ДрьжкагаHa BpataTa e CBaneHa.

4.2.2 MoHTnpaHn Ha npbXkata Ha BpTaTAt

TpabMn Ha rpb6a Myckynnte

Opeauneta Noctoppanhae Ha bpahtne Ha ypea Tp86ba da 13BbpuBa cAmoTo O6BuHc nceuamnCTi. 3a npemecTBaHeTo Ha ypeDa Ca Heo5xOuIMn DbMa dyuIN. H3no3BaIte cAmo noDxOJaMn HnCTpyMeHTn O6OpyDaBaHe.

BHNMATEIHO

Octpn pb6oBe!

HapaHbAHHoTnop3BaHe

Hocete npedna3n pbkabu.

PDEYIPEXJEHNE

PpnnnB3BaHe Ha HknoHEn ypeN!

KocTHnФpakTyH/HapaHbAHmO TnpMa3BaHe

Überprüfen Sie die Dichtung.

ACHTUNG

Risiko des Herunterfallens von Teilen beim Lösen der Schrauben!

Halten Sie die Teile fest, während Sie die Komponente lösen, damit sie nicht herunterfällt.

ACHTUNG!

Risiko des Herunterfallens von Teilen beim Lösen der Schrauben! Halten Sie die Teile fest, während Sie die Komponente lösen, damit sie nicht herunterfällt.

Prüfung:

Überprüfen Sie die Dichtung auf Beschädigungen. Ersetzen Sie die Dichtung, falls sie beschädigt ist.

Reparatur

4.5.1 Entfernen der Türdichtung

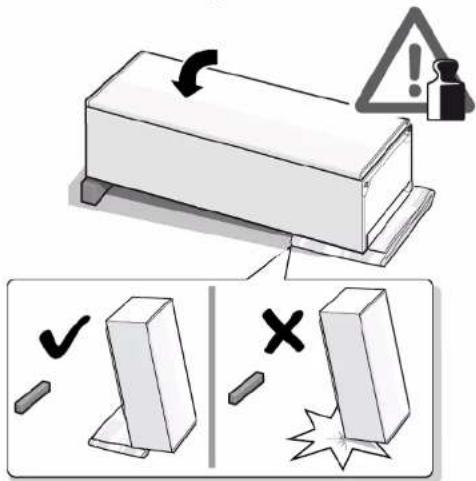

1. Stellen Sie das Gerät auf die Rückseite.

Reparatur

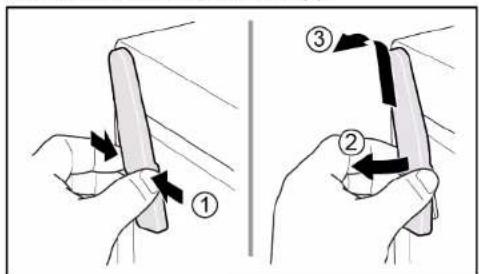

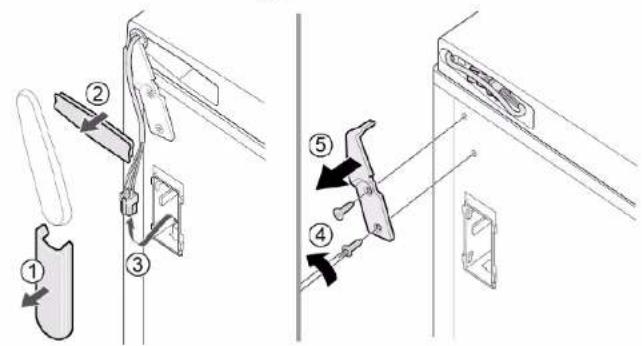

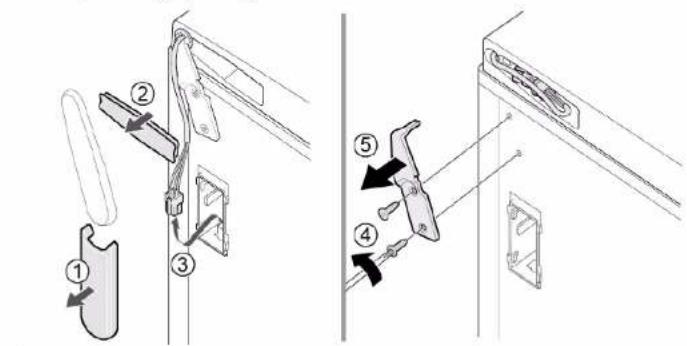

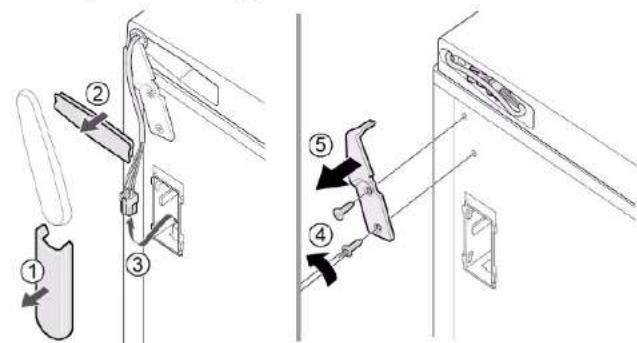

2.1. Drücken Sie die Klemme der oberen Dichtung von beiden Seiten (1).

1. Entfernen Sie die Klemme der oberen Dichtung (2).
2. CbaneTe kanaeTo Ha rOpHata naHTa (3)

3.1.Cbanete kanaKaHa KaBEnHata KyTma(1).

1. Cbane Te KaBenHata 3aunTa (2).
2. N3KNIOHTe eNEKTPnueckata BpB3ka (3).
3. Pa3BnIte DBaTa BnHTa (4).
4. CbaIeTe rophata naHTa (5).

TopHa nHaTa Ha BpaTaTa e CbaJeHa.

4.5.2 MoHTnpaHe Ha NaHTata Ha BpTaTa

TpabMn Ha rpb6a Myckynnte

OpeaunaHTa NO cTpaHnBaHa Hb aPntHe Ha ypeI TaPbBa Da CnBbpuBa cAmO TO o6yEnu CneauNtCn. 3a npemecTbaHeTo Ha ypeDa ca Heo6xOuIMn DbMa dyuH. - 3nnon3BaTe cAmo nOxOraHm HcTpyMeHTn ObOpyBaHe.

BHIMATEHNO

Octpn pb6oBe!

HapaHbAHHoTnnp3BaHe

Hocete npedna3n pbkabu.

A PDEUNPEXDEHNE

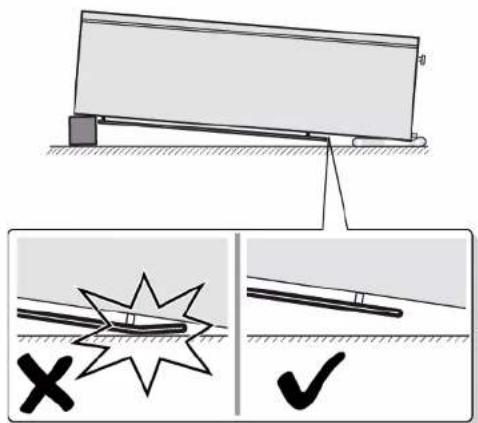

Achtung: Gerät nicht kippen!

Korrekte Ausrichtung / Justierung

Befestigen Sie das Gerät vor der Justierung.

ACHTUNG

Sturzgefahr durch lose Teile! Schrauben festziehen!

Die richtigen Teile für die Befestigung der Komponente verwenden, damit sie nicht herunterfällt.

ACHTUNG

Sturzgefahr durch lose Teile! Schrauben festziehen!

Reparatur

4.9 Entfernen des Kühlgeräts

Ausbau: Die Tür ist geöffnet.

4.9.1 Ausbau des Kühlgeräts

Reparatur

4.1 Austausch der Türdichtung

Reparatur

4.2 Austausch des Türgriffs

Spezialwerkzeuge:

Torx-Bit TX20 6,3 mm (1/4") [00340865]

Flacher Schraubendreher, Klinge 10 mm x 1,6 mm x 200 mm

Anforderung

Das Gerät ist von der Stromversorgung getrennt. Die Türen sind geöffnet.

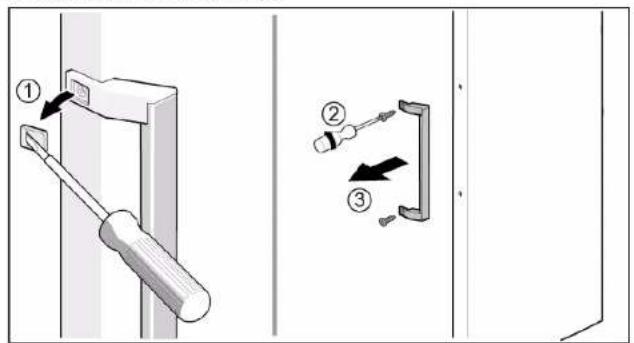

4.2.1 Ausbau des Türgriffs

1. 1. Entfernen Sie die zwei Schraubenabdeckungen (1). 2. Schrauben Sie die zwei Schrauben (2) heraus. 3. Nehmen Sie den Türgriff (3) ab.

Der Türgriff ist ausgebaut.

Reparatur

4.5 Austausch des oberen Türscharniers (Tür mit Glas)

Spezialwerkzeuge:

Torx-Bit TX20 6,3 mm (1/4") [00340865]

WARNUNG Schwere und scharfe Gegenstände

Verletzungsgefahr für Rücken und Muskeln

Reparatur

2.1. Drücken Sie auf beiden Seiten die Abdeckung des oberen Scharniers (1). 2. Schieben Sie die Abdeckung des oberen Scharniers (2) heraus. 3. Entfernen Sie die Abdeckung des oberen Scharniers (3).

Der Anwender verwendet folgende Gefahrensymbole in diesem Dokument:

Grundeinstellung: Tür ist offen.

Reparatur

Grundeinstellung: Tür ist offen.

Grundeinstellung: Tür ist offen.

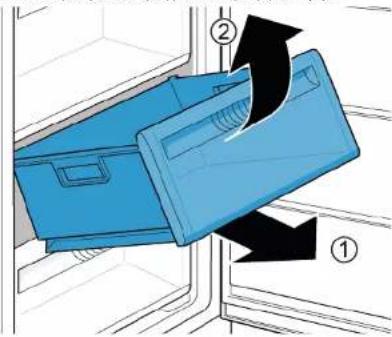

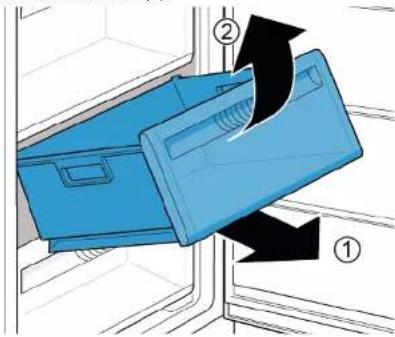

4.8.1 Entfernen des Gefrierbehälters

1. Ziehen Sie den Gefrierbehälter ganz heraus (1). 2. Entfernen Sie den Gefrierbehälter (2).

Grundeinstellung: Tür ist offen.

Reparatur

4.1 Türdichtung austauschen

Reparatur

4.2 Türgriff austauschen

Spezialwerkzeuge:

Torx-Bit TX20 6,3 mm (1/4") [00340865] Schlitzschraubendreher Klinge 10 mm x 1,6 mm x 200 mm

Voraussetzung:

Das Gerät ist von der Stromversorgung getrennt. Die Tür ist offen.

Geräte gegen Wegrutschen sichern.

VORSICHT

Bauteil gegen Herunterfallen sichern.

ACHTUNG!

Bauteil gegen Herunterfallen sichern.

Voraussetzung:

Reparatur

4.5 Oberes Türscharnier ersetzen (Tür mit Display)

Spezialwerkzeuge:

Torx-Bit TX20 6,3 mm (1/4") [00340865]

WARNUNG

Schwere, sperrige Geräte!

Rücken- und Muskelverletzungen

4.10.2 LED-Deckenleuchte installieren

Reparatur

Reparatur

4.2 Austausch des Türgriffs

Erforderliche Werkzeuge:

Torx-Bit TX20 6,3 mm (1/4") [00340865]

Reparatur

Reparatur

Reparatur

Reparatur

Reparatur

Reparatur

Reparatur Hinweise - Gefrierschrank

Zu diesem Dokument 206

1.1 Wichtige Hinweise: 206

1.1.1 Zweck 206

1.2 Zeichenerklärung 206

1.2.1 Gefahrenstufen 206 1.2.2 Gefahrensymbole 206 1.2.3 Struktur der Warnhinweise 207 1.2.4 Allgemeine Symbole 207

Sicherheit 208

2.1 Allgemeine Sicherheitshinweise 208

2.1.1 Alle Hausgeräte 208

Werkzeuge und Hilfsmittel 209

Instandsetzen 210

4.1 Austauschen der Türdichtung 210

4.1.1 Ausbau der Türdichtung 210 4.1.2 Einbau der Türdichtung 210

4.2 Austauschen des Türgriffs 213

4.2.1 Ausbau des Türgriffs 213 4.2.2 Einbau des Türgriffs 213

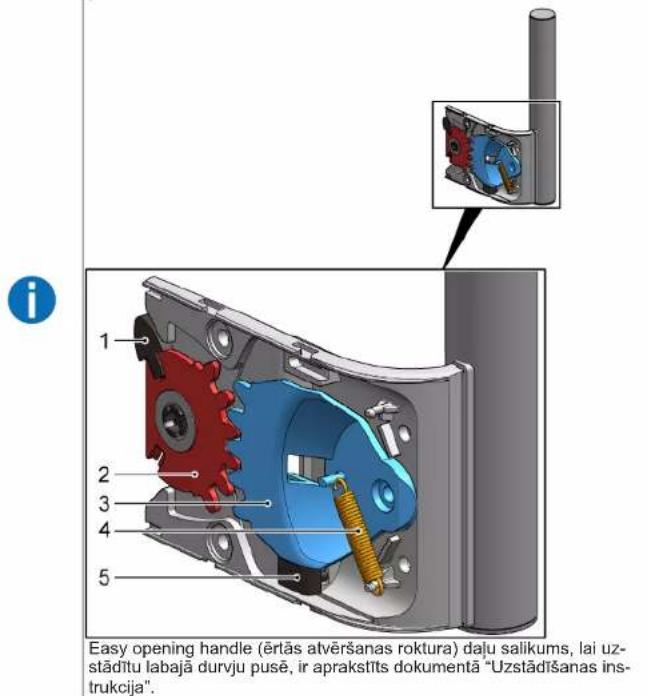

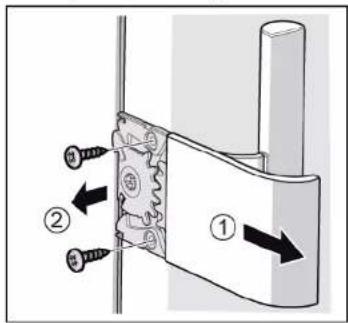

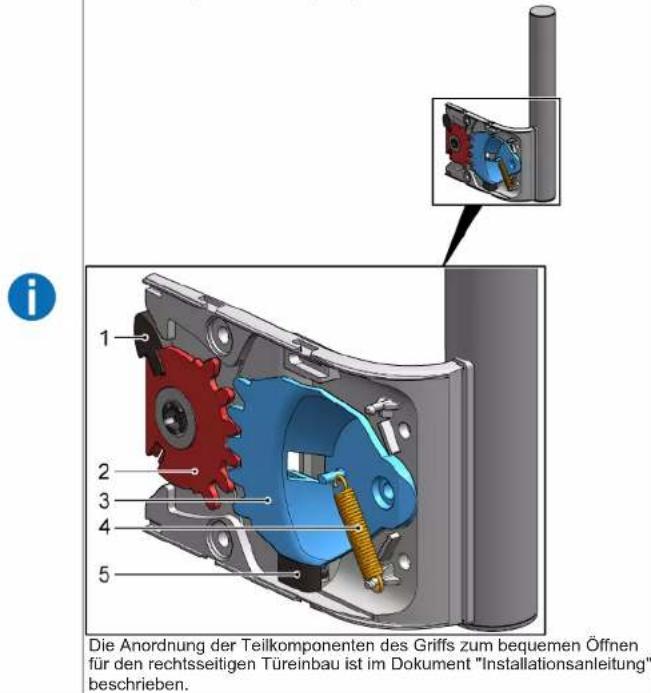

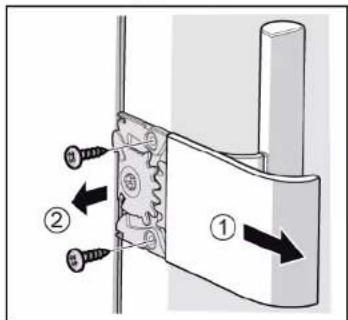

4.3 Austauschen des Griffs zum bequemen Öffnen 214

4.3.1 Ausbau des Griffs zum bequemen Öffnen 214 4.3.2 Einbau des Griffs zum bequemen Öffnen 214

4.4 Austauschen des oberen Türscharniers 215

4.4.1 Ausbauen des Türscharniers 215 4.4.2 Einbau des Türscharniers 217

4.5 Austauschen des oberen Türscharniers (Tür mit Anzeige) 218

4.5.1 Ausbau des Türscharniers 219 4.5.2 Einbau des Türscharniers 220

4.6 Austauschen des unteren Türscharniers 221

4.6.1 Austauschen des unteren Türscharniers 221 4.6.2 Einbau des unteren Türscharniers 222

4.7 Austauschen der Ablage 223

4.7.1 Ausbau der Ablage 223 4.7.2 Einbau der Ablage 223

4.8 Austauschen des Gefriergutbehälters 224

4.8.1 Ausbau des Gefriergutbehälters 224 4.8.2 Einbau des Gefriergutbehälters 224

4.9 Austauschen des Eisbereiters 225

4.9.1 Ausbau des Eisbereiters 225 4.9.2 Einbau des Eisbereiters 225

4.10 Austauschen des LED-Oberlichts 226

4.10.1 Ausbau der LED-Beleuchtung 226 4.10.2 Einbau des LED-Oberlichts 227

Zu diesem Dokument

1.1 Wichtige Hinweise:

1.1.1 Zweck

Diese Reparaturhinweise dienen zur Unterstützung des Kunden bei der selbständigen Gerätere paratur gemäß der entsprechenden Ökodesign-Richtlinie (ab 03/2021). Sie enthalten Informationen zum Austausch bestimmter Ersatzteile sowie Warn- und Gefahrenhinweise.

Bitte wenden Sie sich in Zweifelsfällen an unseren Kundendienst. Bei nicht ordnungsgemäßer Befolgung der Reparaturhinweise ist die Schadenshaftung ausgeschlossen.

1.2 Zeichenerklärung

1.2.1 Gefahrenstufen

Die Gefahrenstufen bestehen aus einem Symbol und einem Signalwort. Das Signalwort kennzeichnet die Schwere der Gefahr.

Gefahrenstufe Bedeutung
GEFAHR	Nichtbeachtung des Warnhinweises führt zu Tod oder schweren Verletzungen.
WARNUNG	Nichtbeachtung des Warnhinweises kann zu Tod oder schweren Verletzungen führen.
VORSICHT	Nichtbeachtung des Warnhinweises kann zu leichten Verletzungen führen.
ACHTUNG	Nichtbeachtung des Warnhinweises kann zu Sachschäden führen.

Tabelle 1: Gefahrenstufen

1.2.2 Gefahrensymbole

Gefahrensymbole sind sinnbildliche Darstellungen, die einen Hinweis auf die Art der Gefahr geben.

In diesem Dokument werden folgende Gefahrensymbole verwendet:

Gefahrensymbol Bedeutung
!	Allgemeiner Warnhinweis
	Gefahr durch elektrische Spannung
	Gefahr durch Explosion
	Gefahr von Schnittverletzungen
	Gefahr von Quetschverletzungen

Zu diesem Dokument

Gefahrensymbol Bedeutung
	Gefahr durch heiße Oberflächen
	Gefahr durch starkes Magnetfeld
	Gefahr durch nicht ionisierende Strahlung

Tabelle 2: Gefahrensymbole

1.2.3 Struktur der Warnhinweise

Warnhinweise haben in diesem Dokument ein einheitliches Aussehen und eine einheitliche Struktur.

GEFAHR

Art und Quelle der Gefahr!

Mögliche Folgen bei Nichtbeachtung der Gefahr / des Warnhinweises.

Maßnahmen und Verbote zur Vermeidung der Gefahr.

Das folgende Beispiel zeigt einen Warnhinweis, der vor Stromschlaggefahr durch spannungsführende Teile warnt. Die Maßnahme zur Vermeidung der Gefahr wird genannt.

Stromschlaggefahr durch spannungsführende Teile!

Tod durch Stromschlag

Gerät mindestens 60 Sekunden vor Reparaturbeginn vom Netz

trennen.

1.2.4 Allgemeine Symbole

In diesem Dokument werden folgende allgemeine Symbole verwendet:

Allg. Symbol Bedeutung
i	Kennzeichnung eines besonderen (Text und/oder Grafik) Tipps
i	Kennzeichnung eines einfahren (nur Text) Tipps

Allg. Symbol Bedeutung
Kennzeichnung eines Links zu einer Vi- deoanleitung	Kennzeichnung erforderlicher Werkzeuge
Kennzeichnung erforderlicher Voraussetzungen	Kennzeichnung erforderlicher Voraussetzungen
Kennzeichnung einer Bedingung (Wenn ..., dann ...)	Kennzeichnung eines Ergebnisses
Start Kennzeichnung einer Taste oder Schalt- fläche	Kennzeichnung eines Materialnummer
Status Kennzeichnung eines angezeigten Tex- tes / Fensters (im Gerätedisplay)

Tabelle 3: Allgemeine Symbole

Sicherheit

2.1 Allgemeine Sicherheitshinweise

2.1.1 Alle Hausgeräte

Stromschlaggefahr durch spannungsführende Teile!

• Wenn elektrische Komponenten fehlerhaft repariert werden, besteht Stromschlaggefahr! Das Gerät mindestens 60 Sekunden vor Beginn der Arbeiten vom Netz trennen. Nach der Reparatur muss eine Sicherheitsprüfung nach VDE 0701 oder länderspezifischen Vorschriften durchgeführt werden.

Verletzungsgefahr durch scharfe Kanten!

Schutzhandschuhe tragen.

Quetschgefahr während Reparatur-, Wartungs-, Fehlersuche- und

Servicearbeiten durch schwere sich bewegende Bauteile

Schutzhandschuhe tragen. Schwere Bauteile gegen Herabfallen sichern. Körperteile nicht in sich bewegende Bauteile stecken.

Gefährdung der Gerätesicherheit/-funktion!

Ausschließlich Originalersatzteile verwenden. Gefahr der Beschädigung elektrostatisch gefährdeter Bauteile (elektrostatische Entladungen)! - Die Module, einschließlich ihrer Anschlüsse und Leiterbahnen, keinesfalls berühren.

Werkzeuge und Hilfsmittel

Bezeichnung Detais	Bilder
Schutztuch [00342013]	60 cm x 50 cm	Im baulicht aus der wertminderung Werthermittel aus Haujgeräte
Schraubendreher Phillips PH2
Torx-Bit TX20 [00340865]	6,3 mm (1/4")	●
Schlitzschrauben-dreher	Klinge 2,4 mm x 0,4 mm x 60 mm, im Set [00341820]	➀

Instandsetzen

4.1 Austauschen der Türdichtung

Voraussetzung: Die Tür ist offen.

4.1.1 Ausbauen der Türdichtung

1. Die Türdichtung aus der Kerbe in der rechten und linken Ecke lösen.

1. Die Türdichtung aus der Kerbe herausziehen.

Die Türdichtung ist entfernt.

4.1.2 Einbau der Türdichtung

i	Die Dicke neuer Türdlichtungen kann geringfügig von der Dicke alter Türdlichtungen abweichen. Dies hat auf das Schließverhalten und die langfristige Funktion keinene Einfluss.
i	Wenn das Gerät mit einstellbaren Scharmieren oder Scharnierbefestigungen ausgestellt ist, kann das Schließverhalten anschließend optimiert werden.
i	Die klinen seitlichen Löscher in der Türdlichtung haben eine wichtige Funktion (für Lüfung erforderlich). Es handelt sich hierbei nicht um Produktionsfehler.

Instandsetzen

1. Die Dichtungskerbe auf Beschädigungen überprüfen.

1. Wenn die Dichtungskerbe beschädigt ist:
2. Den Kundendienst kontaktieren

Leichte Deformationen der Türdichtung sind normal und beeinträchtigen

nicht die Funktion. Es wird empfohlen, die Türdichtung vor dem

Einsetzen in das Gerät zu begradigen.

Die Türdichtung mit einem Haartrockner oder mit warmem Wasser erwärmen und von Hand in die richtige Form bringen.

1. Die Dichtungsecken offen und unter in die Kerbe drücken.

Instandsetzen

1. Die gesamte Dichtung Stück für Stück in die Kerbe drücken.

Die Türdichtung ist eingebaut.

Instandsetzen

4.2 Austauschen des Türgriffs

Spezielle Hilfsmittel:

Torx-Bit TX20 6,3 mm (1/4") [00340865] Schlitzschraubendreher Klinge 10 mm x 1,6 mm x 200 mm

Voraussetzung:

Das Gerät ist spannungsfrei. Die Tür ist offen.

4.2.1 Ausbau des Türgriffs

1. Die beiden Schraubkappen entfernen (1).
2. Die beiden Schrauben herausschrauben (2).
3. Den Türgriff entfernen (3).

Der Türgriff ist entfernt.

4.2.2 Einbau des Türgriffs

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.3 Austauschen des Griffs zum bequemen Öffnen

Spezielle Hilfsmittel:

Schraubendreher Phillips PH2 Voraussetzung: Das Gerät ist spannungsfrei. Die Tür ist offen.

4.3.1 Ausbau des Griffs zum bequemen Öffnen

1. Die Abdeckung des Griffs zum bequemen Öffnen entfernen (1). 2. Zwei Schrauben (2) herausschrauben.

Der Griff zum bequemen Öffnen ist entfernt.

4.3.2 Einbau des Griffs zum bequemen Öffnen

Der Mechanismus des Griffs zum bequemen Öffnen muss vor dem Einbau ordnungsgemäß eingestellt werden. In der Abbildung ist die korrekte Anordnung der Schubstange (1), der Zahnsegmente (2) und (3), der Feder (4) und des Endanschlags (5) für den linksseitigen Türeinbau gezeigt.

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.4 Austauschen des oberen Türscharniers

Spezielle Hilfsmittel:

Torx-Bit TX20 6,3 mm (1/4") [00340865]

WARNUNG

Schwere, unhandliche Geräte!

Rücken- und Muskelverletzungen

Der Ausbau der Geräte sollte nur von geschulten Spezialisten durchgeführt werden. Zum Bewegen des Geräts sind zwei Personen erforderlich. Nur geeignete Werkzeuge und Vorrichtungen verwenden.

VORSICHT

Scharfe Kanten! Schnittverletzungen. Schutzhandschuhe tragen.

WARNUNG

Wegrutschendes gekipptes Gerät! Knochenbrüche / Quetschungen. Gerät gegen Wegrutschen sichern.

VORSICHT

Risiko herabfallender Teile durch gelöste Schrauben! Verletzungsgefahr durch herabfallende Teile. Die Komponenten gegen Herunterfallen sichern.

ACHTUNG

Risiko herabfallender Teile durch gelöste Schrauben!

Gefahr der Beschädigung anderer Geräteteile bzw. von Beschädigungen im Haushalt des Kunden, z. B. des Bodens. Die Komponenten gegen Herunterfallen sichern.

Voraussetzung:

Das Gerät ist spannungsfrei. Die Innenausstattungsteile des Geräts sind entfernt.

4.4.1 Ausbau des Türscharniers

Instandsetzen

1. Das Gerät auf die Rückseite legen.

2.1. Auf beide Seiten der oberen Scharnierabdeckung Druck ausüben (1).

1. Die obere Scharnierabdeckung abziehen (2).
2. Die obere Scharnierabdeckung entfernen (3).

Instandsetzen

3.1. Die beiden Schrauben herausschrauben (1). 2. Das obere Scharnier entfernen (2).

Das obere Türscharnier ist entfernt.

4.4.2 Einbauendes Turscharniers

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.5 Austauschen des oberen Turscharniers (Tur mit Anzeige)

Spezielle Hilfsmittel:

Torx-Bit TX20 6,3 mm (1/4") [00340865]

WARNUNG

Schwere, unhandliche Geräte!

Rücken- und Muskelverletzungen

▷ Der Ausbau der Geräte sollte nur von geschulten Spezialisten durchgeführt werden. Zum Bewegen des Geräts sind zwei Personen erforderlich. Nur geeignete Werkzeuge und Vorrichtungen verwenden.

VORSICHT

Scharfe Kanten!

Schnittverletzungen

Schutzhandschuhe tragen.

WARNUNG

Wegrutschen des gekippten Gerätes!

Knochenbrüche / Quetschungen

Gerät gegen Wegrutschen sichern.

VORSICHT

Risiko herabfallender Teile durch gelöste Schrauben!

Verletzungsgefahr durch herabfallende Teile. Die Komponenten gegen Herunterfallen sichern.

ACHTUNG

Risiko herabfallender Teile durch gelöste Schrauben!

Gefahr der Beschädigung anderer Geräteteile bzw. von Beschädigungen

im Haushalt des Kunden, z. B. des Bodens.

Die Komponenten gegen Herunterfallen sichern.

GEFAHR

Stromschlaggefahr durch spannungsführende Teile!

1. Lebensgefahr durch Stromschlag bei unsachgemäßer Reparatur

Elektroteile sollen von einer Elektrofachkraft repariert werden. Nach der Reparatur muss eine Sicherheitsprüfung nach VDE 0701 oder länderspezifischen Vorschriften durchgeführt werden.

GEFAHR

Stromschlaggefahr durch spannungsführende Teile!

Stromschlag

Gerät mindestens 60 Sekunden vor Reparaturbeginn vom Netz trennen.

trennen.

Voraussetzung:

Das Gerät ist spannungsfrei. Die Innenausstattungsteile des Geräts sind entfernt.

Instandsetzen

4.5.1 Ausbau des Türscharniers

1. Das Gerät auf die Rückseite legen.

Instandsetzen

1. Auf beiden Seiten der oberen Scharnierabdeckung Druck ausüben (1). 2. Die obere Scharnierabdeckung abziehen (2). 3. Die obere Scharnierabdeckung entfernen (3).

1. Die Kabelboxabdeckung entfernen (1). 2. Den Kabelschutz entfernen (2). 3. Den elektrischen Anschluss trennen (3). 4. Die beiden Schrauben herausschrauben (4). 5. Das obere Scharnier entfernen (5).

Das obere Türscharnier ist entfernt.

4.5.2 Einbauendes Turscharniers

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.6 Austauschen des unteren Turscharniers

Spezielle Hilfsmittel:

Torx-Bit TX20 6,3 mm (1/4") [00340865]

Schwere, unhandliche Geräte!

Rücken- und Muskelverletzungen

Der Ausbau der Geräte sollte nur von geschulten Spezialisten durchgeführt werden. Zum Bewegen des Geräts sind zwei Personen erforderlich. Nur geeignete Werkzeuge und Vorrichtungen verwenden.

Scharfe Kanten!

Schnittverletzungen

Schutzhandschuhe tragen.

Wegrutschen des gekippten Gerätes!

Knochenbrüche / Quetschungen. Gerät gegen Wegrutschen sichern.

Risiko herabfallender Teile durch gelöste Schrauben!

Verletzungsgefahr durch herabfallende Teile. Die Komponenten gegen Herunterfallen sichern.

Risiko herabfallender Teile durch gelöste Schrauben!

Gefahr der Beschädigung anderer Geräteteile bzw. von Beschädigungen im Haushalt des Kunden, z. B. des Bodens. Die Komponenten gegen Herunterfallen sichern.

Voraussetzung:

Das Gerät ist spannungsfrei. Die Innenausstattungsteile des Geräts sind entfernt. Das Gerät ist auf der Rückseite abgelegt.

Das obere Scharnier ist entfernt. → Seite 218

4.6.1 Austauschen des unteren Türscharniers

1. Die Tür entfernen.

2.1. Die Schraube herausschrauben (1).

1. Das untere Scharnier nach außen drehen (2).
2. Das untere Scharnier entfernen (3).

Das untere Scharnier ist entfernt.

Instandsetzen

4.6.2 Einbau des unteren Türscharniers. Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.7 Austauschen der Ablage

Voraussetzung: Die Tür ist offen.

4.7.1 Ausbauen der Ablage

Die Ablage herausziehen.

Die Ablage ist entfernt.

4.7.2 Einbau der Ablage

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.8 Austauschen des Gefriergutbehälters

Voraussetzung: Die Tür ist offen.

4.8.1 Ausbau des Gefriergutbehälters

1. Den Gefriergutbehälter vollständig herausziehen (1). 2. Den Gefriergutbehälter entfernen (2).

Der Gefriergutbehälter ist entfernt.

4.8.2 Einbau des Gefriergutbehälters

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.9 Austauschen des Eisbereiters

Voraussetzung:

Die Tür ist offen.

4.9.1 Ausbau des Eisbereiters

1. Die Ablage mit dem Gefriergutbehälter und dem Eisbereiter herausziehen (1).
2. Die Haken lösen (2).
3. Den Eisbereiter entfernen (3).

Der Eisbereiter ist entfernt.

4.9.2 Einbau des Eisbereiters

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.10 Austauschen des LED-Oberlichts

Spezielle Hilfsmittel:

Schlitzschraubendreher Klinger 2,4 mm x 0,4 mm x 60 mm, im Set [00341820]

Voraussetzung

Das Gerät ist spannungsfrei. Die Tür ist offen. Die oberen Innenausstattungsteile sind entfernt.

4.10.1 Ausbauen der LED-Beleuchtung

1. Die LED-Beleuchtung nach links schieben.

Der elektrische Anschluss der LED-Beleuchtung ist getrennt.

1. Die Haken der LED-Beleuchtung offen.

Instandsetzen

1. Die LED-Beleuchtung nach vorn entnehmen.

Die LED-Beleuchtung ist entfernt.

4.10.2 Einbau des LED-Oberlichts

Der Einbau erfolgt in umgekehrter Reihenfolge.

PouT6eOg: H Tóptá εívá avoiXnI.

4.1.1 Anforderungen an den Entlüftungsstopfen

1. Entfernen Sie den Entlüftungsstopfen aus der Öffnung an der linken und rechten Seite.

1. Drehen Sie den Entlüftungsstopfen aus der Öffnung heraus.

Der Entlüftungsstopfen ist entfernt.

4.1.2 Einsetzen des Entlüftungsstopfens

i	To táxoc tou vèou oteyavotoinikou πóptac μtöpei va atokkävei eλaappoc àto to táxoc tou tlaiaoi oteyavotoinikou πóptac. Auto dév θα επηρεαει ηι συμτepipopá kλεiαjatoc κai τι μakpottpθeαμη λeɪtoupyia.
i	Eáν η συκeùn oac éxeis ποσaρoúcóuévoç μevteαδες προαρṭŋμata veyteá, μtöpei va βελιατοTTOINPETOEN. η συμτeppopá kλεiαjatoc apyótepa.
i	Oi μíkρες otnε cTlæupiKa aTo oteyavotoinikó tcns πóptac elva λeɪtoupyikες (attapaitntεc via tvos pεριό). Ev eviαi kataokeuaotiká λeattwμata.

Einsetzen

1. Prüfen Sie die Öffnung für den Entlüftungsstopfen auf Beschädigungen.

1. Wenn die Öffnung beschädigt ist
2. Kontaktieren Sie den Kundendienst

3

Die Entfernung des Entlüftungsstopfens ist physikalisch und beeinträchtigt nicht die Funktion. Es ist wichtig, den Entlüftungsstopfen vor dem Einsetzen zu reinigen.

Reinigen Sie den Entlüftungsstopfen mit einem Tuch oder Wasser und verändern Sie seine Form nicht mit der Hand.

1. Diese Tür ist aus Sicherheitsgründen sowohl oben als auch unten verriegelt.

ENTRIEGELN

1. Diese Tür muss zuerst oben und dann unten entriegelt werden.

Die Entriegelung ist abgeschlossen.

ENTRIEGELN

4.2 Austausch der Türdichtung

Benötigte Werkzeuge:

ENTRIEGELN

2.1. Entfernen Sie die obere Abdeckung an beiden Seiten (1). 2. Bewegen Sie die Abdeckung und entfernen Sie sie oben (2). 3. Entfernen Sie die Abdeckung oben (3).

3.1. Entfernen Sie die Abdeckung des Kabelkanals (1). 2. Entfernen Sie die Kabelhalterung (2). 3. Lösen Sie die elektrische Verbindung (3). 4. Ziehen Sie die Schrauben (4) heraus. 5. Entfernen Sie die obere Abdeckung (5).

Die obere Abdeckung muss entfernt werden.

4.5.2 Position der Türdichtung

Installieren Sie die neue Dichtung.

4.6 Abtikataaon katw mevtote troptac

Eioka Bonntika µ eo:

Mun Torx TX20 6,3 mm (1/4") [00340865]

Bapie,oykwdeis oukeuec

Tpaunpatiogoi eonkaipuwv

Hdiakiaqa apaipeoNt TnTropaTnOuKEunPepTei va EKTAEITAI MVO aTTO ETTAOIEUVEOVG EIOIKOUC Hetakivnon tsoukeun ts peTie va ekteiai aTO du aToa. XpnoiopoTIOeIe movo kaTaalna epyaia kai EoTIAO.

Aixunpeaekes!

Tpaunpoai no kmt

ΦopATE IppoatauteiKa yavTia.

Oia0nKeKaipevovoukeuov!

Katayata ootaw/tpaupatiaoio ouvBaiu

__SUPPIMER__

Kivduvoi ano mwn npw v faia c hao apw biov!

auatipos eaias mwns tmuw Aoaiote ta eapntmuata ano Twnon.

Kivuvwv ano Twnn eapntmuw vgaia xalapwBidwV

Znuae aaaa aepn ts ouokueu n otyn oikia tou Taeatn, x. datteo

AopaaioTe ta eapntmuataaTO TTOWn.

PountoEa:

H oukeun eivai aotouovdeevn ato Tn npoxn Tpoosooiac. ApaipouviTa eowtepiKa eapntmuata oukeunc. H oukeun elvai totoBtneyn otny maw taeupa. O EπáwU MEVTEGÉC ÉXEI apaipEθE.→242

4.6.1 Avikataaon katwveetop

1.ApaipoeTe Tny nOpta.

2.1.Eβδωτεηβδα(1).

1. FupioTe Tov katw uevteo TpoC Ta Ee (2).
2. Aqapipoeote tov katw vteo (3).

O kAtwpeVTeoEsExiaqapeBei.

4.6.2 ToToTeTmAn KAtu MeVTeE TIOptaS

Eykaataothee TnV aTtBteon eipa.

EπIOKεUN

4.7 AvtikataoTaon paiou

PouT6eOg: H Tóptá εíval avoiXtN.

4.7.1 Apaipaeon paipou

TpaBnETo papi npoc ta eew.

To paoqapieθnKε.

4.7.2 ToToTeTnO npiaou

Eykaataotne e nV avtiein oipa.

EMIOKEUN

4.8 Avtikataaotaon ouptapiou kateyuivwv TpOipuw

PouTm6ean: H Tóptá εíval avoixTJ.

4.8.1 Apaipoeon ouptapoiu kateyuuyevuv npopipuw

1. Ziehen Sie den Schlauch des Kühlmittelbehälters (1) nach außen. 2. Entfernen Sie den Kühlmittelbehälter (2).

Der Kühlmittelbehälter ist entleert.

4.8.2 Einbau des Kühlmittelbehälters

Setzen Sie die Gegenmutter ein.

ÜBERPRÜFEN

4.9 Ausbau des Luftfilters

Hinweis: Der Motor ist ausgeschaltet.

4.9.1 Ausbau des Luftfilters

1. Ziehen Sie den Schlauch des Kühlmittelbehälters mit dem Luftfilter (1) nach außen. 2. Lösen Sie die Klemmen (2).
2. Entfernen Sie den Luftfilter (3).

Der Luftfilter ist entfernt.

4.9.2 Einbau des Luftfilters

Setzen Sie die Gegenmutter ein.

ÜBERPRÜFEN

4.10 Ausbau des Zylinderkopfes

Eioka Bonntika µ eo:

Reparatur

Reparatur

Reparatur

Reparatur

Reparatur

Reparatur

Reparatur

__SUPPIMER__

Reparatur

4.1 Austausch der Türdichtung

Hinweis: Die Tür muss geöffnet sein.

4.1.1 Entfernen der Türdichtung

1. Lösen Sie die Türdichtung aus der Nut auf der rechten und linken Seite.

1. Ziehen Sie die Türdichtung aus der Nut.

Die Türdichtung ist entfernt.

4.1.2 Anbringen der Türdichtung

Reparatur

4.2 Austausch des Türgriffs

Spezialwerkzeug:

Torx-Aufsatz TX20 6,3 mm (1/4") [00340865]

Flacher Schraubendreher, Größe: 10 mm x 1,6 mm x 200 mm

Anforderung:

Das Gerät muss von der Stromversorgung getrennt sein. Die Türen müssen geschlossen sein.

4.2.1 Entfernen des Türgriffs

1. Entfernen Sie die beiden Schraubenabdeckungen (1).
2. Schrauben Sie die beiden Schrauben (2) heraus.
3. Entfernen Sie den Türgriff (3).

Der Türgriff ist entfernt.

4.2.2 Montage des Türgriffs

Montieren Sie in umgekehrter Reihenfolge.

Reparatur

4.3 Austausch des Easy-Opening-Griffs (leicht zu öffnender Griff)

Spezialwerkzeuge:

Phillips-Schraubendreher PH2. Anforderung: Das Gerät muss vom Stromnetz getrennt sein. Die Türen müssen geschlossen sein.

4.3.1 Entfernen des Easy-Opening-Handgriffs

1. Entfernen Sie die Abdeckung des Easy-Opening-Handgriffs (1).
2. Schrauben Sie beide Schrauben (2) heraus.

• Der Easy-Opening-Handgriff ist entfernt.

4.3.2 Montage des Easy-Opening-Handgriffs

Vor der Montage des Easy-Opening-Handgriffs muss der Mechanismus korrekt zusammengesetzt sein. Die korrekte Anordnung von Schubstange (1), Zahnradquadranten (2) und (3), Federn (4) und Bewegungsbegrenzer (5) für die Montage auf der linken Türseite ist in der Abbildung dargestellt.

Montieren Sie in umgekehrter Reihenfolge.

Reparatur

4.4 Austausch des oberen Türscharniers

Spezialwerkzeuge:

Torx-Bit TX20 6,3 mm (1/4") [00340865]

WARNUNG

Schweres Gerät!

Rücken- und Muskelverletzungen

Die Demontage der Geräte darf nur von geschultem Fachpersonal durchgeführt werden. Das Gerät muss mit geeigneten Werkzeugen und Ausrüstung bewegt werden.

SEIEN SIE VORSICHTIG

Scharfe Kanten!

Schnittverletzungen

Tragen Sie Schutzhandschuhe

WARNUNG

Kippende Geräte können verrutschen! Knochenbrüche / Quetschverletzungen. Sichern Sie das Gerät, damit es nicht umkippt.

SEIEN SIE VORSICHTIG

Risiko herabfallender Teile durch lose Schrauben! Verletzungen durch herabfallende Teile. Sichern Sie das Teil, damit es nicht herunterfällt.

ACHTUNG!

Risiko herabfallender Teile durch lose Schrauben!

Beschädigungen anderer Geräteteile oder Schäden, die durch unsachgemäße Handhabung entstehen, z. B. an der Unterseite.

Sichern Sie das Teil, damit es nicht herunterfällt.

Anforderung:

Die Stromversorgung des Geräts muss getrennt sein. Die inneren Teile des Geräts müssen entfernt sein.

4.4.1 Türscharnier oben entfernen

Reparatur

1. Legen Sie das Gerät auf die Rückseite.

2.1. Drücken Sie die oberen Scharnierabdeckungen an beiden Seiten zusammen (1).

2021-03-11_9001631451 Urheberrecht BSH Hausgeräte GmbH Seite 311 von 543

Reparatur

2.1. Drücken Sie die oberen Scharnierabdeckungen an beiden Seiten zusammen (1). 2. Ziehen Sie die obere Scharnierabdeckung (2). 3. Entfernen Sie die obere Scharnierabdeckung (3).

3.1. Entfernen Sie die Abdeckung des Kabelkanals (1). 2. Entfernen Sie den Kabelkanal (2). 3. Trennen Sie die elektrischen Verbindungen. 4. Schrauben Sie beide Schrauben heraus (4). 5. Entfernen Sie das obere Scharnier (4).

Das obere Türscharnier ist entfernt.

4.5.2 Türscharnier oben montieren

Montieren Sie in umgekehrter Reihenfolge.

Reparatur

4.6 Türscharnier unten austauschen

Spezialwerkzeuge:

Torx-Bit TX20 6,3 mm (1/4") [00340865]

BRIDINAJUMS

2021-03-11_9001631451 Autoriyeises prikauso,BSH Hausgerate GmbH Psl. 323 is 543

Remontas

4.1 Dureliu tarpiklio keitimas

2021-03-11_9001631451 Autoriyeis priklauso,BSH Hausgerate GmbH Psl. 326 is 543

Remontas

4.2 Dureliq rankenos keitimas

Specialus jrankiai.

“Torx"antgalis TX20 6,3 mm (1/4 col.) [00340865]

Atsuktuvas su ipjovomis Mente 10 mm x 1,6 mm x 200 mm

Reikalavimas.

2021-03-11 9001631451 Copyright by BSH Hausgeräte GmbH Strona 367 z 543

Naprawy

2021-03-11_9001631451 Copyright by BSH Hausgeräte GmbH Strona 370 z 543

Naprawy

Reparaturen

Reparatur

4.1 Ersetzen der Türdichtung

Reparatur

Reparatur

2.1. Drücken Sie die Abdeckung des oberen Scharniers auf beiden Seiten (1). 2. Ziehen Sie die Abdeckung des oberen Scharniers heraus (2). 3. Entfernen Sie die Abdeckung des oberen Scharniers (3).

Reparatur

4.1 Ersetzen der Türdichtung

Voraussetzung: Die Tür ist geschlossen.

4.1.1 Demontage der Türdichtung

Reparatur

Reparatur

2.1. Drücken Sie die obere Scharnierabdeckung an beiden Seiten (1). 2. Entfernen Sie die obere Scharnierabdeckung (2). 3. Demontieren Sie die obere Scharnierabdeckung (3).

3.1. Demontieren Sie die Kabelabdeckung (1). 2. Demontieren Sie den Kabelschutz (2). 3. Trennen Sie die elektrische Verbindung (3). 4. Schrauben Sie zwei Schrauben heraus (4). 5. Demontieren Sie das obere Scharnier (5).

Reparatur

Reparatur

Reparatur

Reparatur

4.2 Türgriff wechseln 508 4.2.1 Türgriff entfernen 508 4.2.2 Türgriff montieren 508

1. Wenn die Nut für die Dichtung beschädigt ist:
2. Kontaktieren Sie den Kundendienst

3

4.2 Türgriff wechseln

Erforderliches Werkzeug:

Torx-Bits TX20 6,3 mm (1/4") [00340865]

Schlitzschraubendreher Klinge 10 mm x 1,6 mm x 200 mm

Voraussetzung:

Das Gerät ist von der Stromversorgung getrennt. Die Tür ist geöffnet.

4.2.1 Türgriff entfernen

1. Entfernen Sie die beiden Schraubkappen (1).
2. Schrauben Sie die beiden Schrauben (2) heraus.
3. Den Türgriff (3) abnehmen.

Reparatur

4.1 Austausch der Türdichtung

Vorbereitung: Tür öffnen.

4.1.1 Entfernen der Türdichtung

Reparatur

4.2 Austausch des Türgriffs
