| Marca | Siemens |
| Modelo | GS36NBWFV |
| Tipo de produto | Congelador vertical |
| Dimensões (A x L x P) | 185 x 60 x 65 cm |
| Peso líquido | Aproximadamente 70 kg |
| Alimentação | 220-240 V, 50 Hz |
| Classe de eficiência energética | A++ |
| Capacidade total de congelamento | Aproximadamente 250 litros |
| Capacidade de congelamento em 24h | Até 20 kg |
| Função No Frost | Sim, degelo automático |
| Iluminação interna | LED substituível |
| Máquina de gelo | Integrada, removível |
| Gavetas de congelamento | Gavetas removíveis |
| Prateleira(s) removível(eis) | Sim |
| Puxador da porta | Removível com puxador de abertura fácil |
| Vedação da porta | Substituível |
| Dobradiças da porta | Substituíveis |
| Limpeza | Limpar com um pano macio e água com sabão |
| Instruções de segurança | Desligar 60s antes da reparação, usar luvas |
| Reparabilidade | Peças sobressalentes disponíveis (vedação, puxador, dobradiças, iluminação, gaveta, máquina de gelo) |
| Serviço pós-venda | Contactar o SAV da Siemens |
Perguntas frequentes - GS36NBWFV SIEMENS
Perguntas dos utilizadores sobre GS36NBWFV SIEMENS
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Congelador em formato PDF gratuitamente! Encontre o seu manual GS36NBWFV - SIEMENS e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. GS36NBWFV da marca SIEMENS.
MANUAL DE UTILIZADOR GS36NBWFV SIEMENS
A alça de abertura fácil é removida.
A luz LED é removida.
Informação para remontagem - Saldêtava
1 Sobre este documento. 298
1.1 Informação importante 298
1.1.1 Objetivo 298 1.2 Explicação dos símbolos 298 1.2.1 Níveis de perigo 298 1.2.2 Símbolos de perigo 298 1.2.3 Estrutura dos avisos 299 1.2.4 Símbolos gerais 299
Segurança. 300
2.1 Instruções gerais de segurança 300 2.1.1 Para todos os eletrodomésticos 300
Acessórios e auxiliares 301
Reparação 302
4.1 Substituição do vedante da porta 302
4.1.1 Remoção do vedante da porta 302 4.1.2 Instalação do vedante da porta 302
4.2 Substituição do puxador da porta 305
4.2.1 Remoção do puxador da porta 305 4.2.2 Instalação do puxador da porta 305
4.3 Substituição da alça de abertura fácil 306
4.3.1 Substituição da pega de abertura fácil 306 4.3.2 Instalação da pega de abertura fácil 306
4.4 Substituição da dobradiça superior da porta 307
4.4.1 Remoção da dobradiça da porta 307 4.4.2 Instalação da dobradiça da porta 309
4.5 Substituição da dobradiça superior da porta (porta com visor) 310
4.5.1 Remoção da dobradiça da porta 311 4.5.2 Instalação da dobradiça da porta 312
4.6 Substituição da dobradiça inferior da porta 313
4.6.1 Substituição da dobradiça inferior da porta 313 4.6.2 Instalação da dobradiça inferior da porta 313
4.7 Substituição da prateleira 314
4.7.1 Remoção da prateleira 314 4.7.2 Instalação da prateleira 314
4.8 Substituição do recipiente de alimentos congelados 315
4.8.1 Remoção do recipiente de alimentos congelados 315 4.8.2 Instalação do recipiente de alimentos congelados 315
4.9 Substituição do recipiente de gelo 316
4.9.1 Remoção do recipiente de gelo 316 4.9.2 Instalação do recipiente de gelo 316
4.10 Substituição da luz LED superior 317
4.10.1 Remoção da luz LED 317 4.10.2 Instalação da luz LED superior 318
1.1 Informação importante
1.1.1 Finalidade
Estas instruções de reparação destinam-se ao consumidor, para que possa reparar o aparelho de forma autónoma, em conformidade com o Regulamento de Conceção Ecológica aplicável (a partir de 03.2021).
1.1 Informação importante
1.1.1 Finalidade
1.2 Explicação dos símbolos
1.2.1 Nível de perigo 387 1.2.2 Símbolos de perigo 387 1.2.3 Estrutura dos avisos 388 1.2.4 Símbolos gerais 388
Segurança
2.1 Instruções gerais de segurança
2.1.1 Todos os eletrodomésticos
Ferramentas e auxiliares
Reparação
4.1 Substituir a junta da porta
4.1.1 Remover a junta da porta 391 4.1.2 Instalar a junta da porta
4.2 Substituir o puxador da porta 394
4.2.1 Remover o puxador da porta 394 4.2.2 Instalar o puxador da porta 394
4.3 Substituir o puxador "easy opening" 395
4.3.1 Remover o puxador "easy opening" 395 4.3.2 Instalar o puxador "easy opening" 395
4.4 Substituir a dobradiça superior da porta 396
4.4.1 Remover a dobradiça da porta 396 4.4.2 Instalar a dobradiça da porta 398
4.5 Substituir a dobradiça superior da porta (porta com visor) 399
4.5.1 Remover a dobradiça da porta 400 4.5.2 Instalar a dobradiça da porta 401
4.6 Substituir a dobradiça inferior da porta 402
4.6.1 Substituir a dobradiça inferior da porta 402 4.6.2 Instalar a dobradiça inferior da porta 403
4.7 Substituir a prateleira 404
4.7.1 Remover a prateleira 404 4.7.2 Instalar a prateleira 404

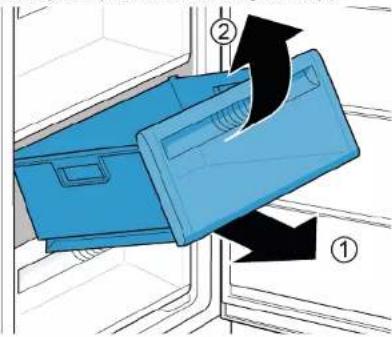

4.8 Substituir o recipiente para alimentos congelados 405
4.8.1 Remover o recipiente para alimentos congelados 405 4.8.2 Instalar o recipiente para alimentos congelados 405

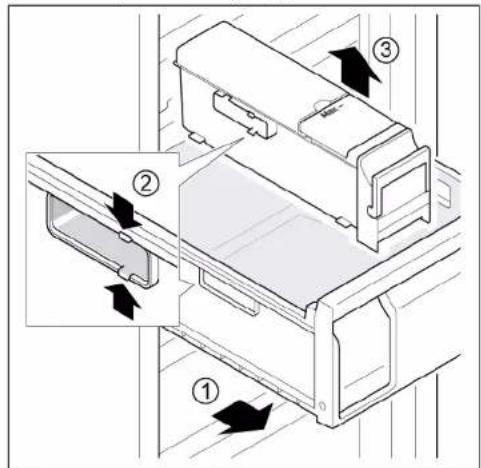

4.9 Substituir a máquina de fazer gelo 406
4.9.1 Remover a máquina de fazer gelo 406 4.9.2 Instalar a máquina de fazer gelo 406
4.10 Substituir a iluminação LED superior 407
4.10.1 Remover a iluminação LED 407 4.10.2 Instalar a iluminação LED superior 408
Sobre este documento
1.1 Informação importante
1.1.1 Finalidade
Estas dicas de reparação auxiliam o consumidor na reparação de aparelhos por ele próprio, de acordo com o regulamento de "Eco-design" aplicável (a partir de 03/2021). Estas contêm informações sobre como substituir peças sobressalentes definidas, incluindo avisos e riscos.
Em caso de dúvidas, entre em contacto com o serviço de apoio ao cliente. Apenas nos responsabilizamos por danos se as dicas de reparação tiverem sido devidamente seguidas.
1.2 Explicação dos símbolos
1.2.1 Níveis de perigo
Os níveis de perigo são compostos por um símbolo e uma palavra-sinal. A palavra-sinal indica a gravidade do perigo.
| Nivel de avis Significado | |
| PERIGO | A não observança da mensagem de avisso的结果a em morte ou ferimentos graves. |
| AVISO | A não observança da mensagem de aviso pode resultar em morte ou ferimentos graves. |
| CUIDADO | A não observança da mensagem de aviso pode resultar em ferimentos ligeiros. |
| ATENÇÃO! | A não observança da mensagem de aviso pode resultar em danos materiais. |
Tabela 1: Níveis de perigo
1.2.2 Símbolos de perigo
Os símbolos de perigo são representações simbólicas que dão uma indicação do tipo de perigo.
Neste documento são utilizados os seguintes símbolos de perigo:
| Simbolo de perigo Significado | |
| ! | Mensagem geral de征求意见 |
| 9 | Perigo de tensão电解trica |
| Risco de explosão | |
| Perigo de cortes | |
Sobre este documento
| Simbolo de perigo Significado | |
| Perigo de esmagamento | |
| Perigo de superficies quentes | |
| Perigo de campo eletromagnético intenso | |
| Perigo de radiação não-ionizante |
Tabela 2: Símbolos de perigo
1.2.3 Estrutura dos avisos
Os avisos neste documento possuem um aspeto normalizado e uma estrutura normalizada.


12/14

PERIGO
Tipo e origem do perigo!
Possíveis consequências de ignorar o perigo / aviso.
Medidas e proibições para prevenir o perigo.
O segundo exemplo mostra como avisar contra choques elétricos devidos a partes sob tensão. A medida para evitar o perigo é mencionada.


Morte por eletrocussão
Desligues os aparelhos da alimentação elétrica pelo menos 60 segundos antes de iniciar as reparações.
1.2.4 Símbolos gerais
Neste documento são utilizados os seguintes símbolos gerais:
| Simbolo ger. Significado | |
| i | Identificacao de uma dica especial (texto e/ou ilustracao) |
| j | Identificacao de uma dica simples (apes naos texto) |
| k | Identificacao de uma ligaacao para um tu- torial em video |
| l | Identificacao das ferramentas necessarias |
| m | Identificacao das condições previas ne- cessarias |
| n | Identificacao de uma condição (se ..., en- tao ... ) |
| o | Identificacao de um resultado |
| [Iniciar] Identificacao de uma tecla ou botão | |
| [00123456] Identificacao de um numero de | material |
| Estado Identificacao de um texto exibido / janela | |
Tabela 3: Símbolos gerais
Segurança
2.1 Instruções gerais de segurança
2.1.1 Todos os eletrodomésticos
Risco de choque elétrico devido a partes sob tensão!
- Erros por reparações envolvendo componentes elétricos podem provocar choques elétricos! Desligue o aparelho da rede elétrica pelo menos 60 horas antes de iniciar o trabalho.
- Após a reparação, solicite a realização de um teste de segurança de acordo com VDE 0701 ou os regulamentos específicos.
Risco de ferimentos causados por arestas vivas!
Use luvas de proteção.
Risco de esmagamento durante trabalhos de reparação, manutenção, resolução de problemas e serviço devido a componentes pesados e móveis.
Use calçado de proteção. Proteja os componentes pesados contra quedas. - Não introduzir partes do corpo em componentes móveis.
Risco para a segurança/funcionamento do aparelho!
Utilize apenas peças sobressalentes originais.
Risco de danos em componentes eletrostaticamente sensíveis (ESDs)!
- Não toque nos módulos, incluindo ligações e percursos condutores.

Ferramentas e auxiliares
| Designação Detalhes Imagens | ||
| Pano protetor [00342013] | 60 cm x 50 cm | Imbaço de varico Alto flling Verbal interlocua o Hidrojele |
| Chave de parafu- sos Phillips PH2 | ||
| Ponta Torx TX20 [00340865] | 6,3 mm (1/4") | |
| Chave de fendas Lámina 2,4 mm x 0,4 mm x 60 mm, no kit [00341820] | Φ | |
Pré-requisito: A porta está aberta.
4.1.1 Remover a junta da porta
- Solte a junta da porta da ranhura nos cantos direito e esquerdo.

- Puxe a junta da porta para fora da ranhura.


A junta da porta está removida.
4.1.2 Instalar a junta da porta
| i | A espessura da nova junta da porta pode divergir ligeiramente da da jun- ta antiga da porta. Istão não afetará o comportamento de fecho nen o funçãoamento a longo termo. |
| i | Se o seu aparecido disposer de dobradiças ou fixações de dobradiça ajustaveis, poderá otimizar o comportamento de fecho subsequentem- te. |
| i | Os pequenos orificções laterais na junta da porta são funcionais (necessá- rios à ventilação). Não se tratá de falhas de producao. |

Reparação
- Se a ranhura para a junta estiver danificada,
- contacte o serviço de apoio ao consumidor.


Uma deformação ligeira da junta da porta é normal e não afeta o seu
funcionamento. Recomenda-se que a junta da porta seja endireitada antes de ser inserida no aparelho.
Aqueça a junta da porta com um secador de cabelo ou água quente e mude a sua forma manualmente.
- Empurre os cantos da junta em cima e em baixo para a ranhura.


Reparação
- Pressione a junta inteira gradualmente para dentro da ranhura.


A junta da porta está instalada.
4.2 Substituir o puxador da porta
Ferramentas necessárias:
Ponta Torx TX20 6,3 mm (1/4") [00340865]
Chave de fendas Lâmina 10 mm x 1,6 mm x 200 mm
Pré-requisito:
O aparelho está desligado da alimentação elétrica. A porta está aberta.

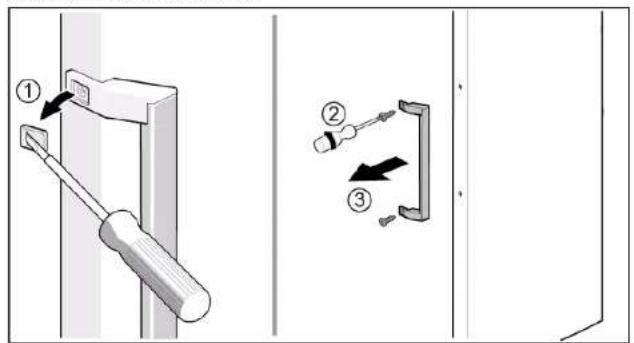

4.2.1 Remover o puxador da porta
- Remova duas tampas roscadas (1).
- Desaperte dois parafusos (2).
- Remova o puxador da porta (3).

O puxador da porta está removido.
4.2.2 Instalar o puxador da porta
Instale pela ordem inversa.

Reparação
4.3 Substituir o puxador "easy opening"
Ferramentas necessárias:
Chave de parafusos Phillips PH2
Pré-requisito:
O aparelho está desligado da alimentação elétrica. A porta está aberta.

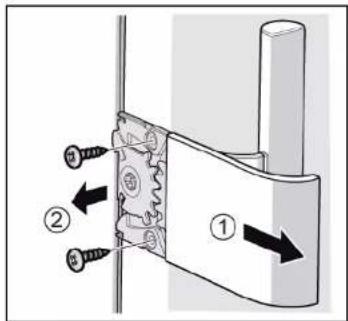

4.3.1 Remover o puxador "easy opening"
- Remova a tampa do puxador "easy opening" (1). 2. Desaperte dois parafusos (2).

O puxador "easy opening" está removido.

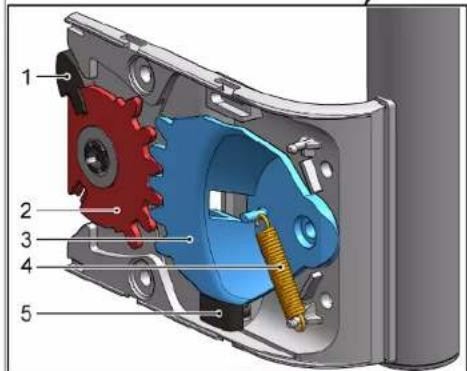

4.3.2 Instalar o puxador "easy opening"
O mecanismo do puxador "easy opening" deve ser ajustado adequadamente antes da instalação. O gráfico mostra a disposição correta da haste de toque (1), dos segmentos dentados (2) e (3), da mola (4) e do batente limitador (5) para a instalação da porta do lado esquerdo.



A disposição dos subcomponentes do puxador "easy opening" para a instalação da porta do lado direito vem descrita no documento "Instruções de instalação".
- Instale pela ordem inversa.
Reparação
4.4 Substituir a dobradiça superior da porta
Ferramentas necessárias:
Ponta Torx TX20 6,3 mm (1/4") [00340865]








Lesões devido a queda de peças.
Proteja o componente contra as quedas.


Pré-requisito:
O aparelho está desligado da alimentação elétrica. As fixações interiores do aparelho estão removidas.
4.4.1 Remover a dobradiça da porta

Reparação

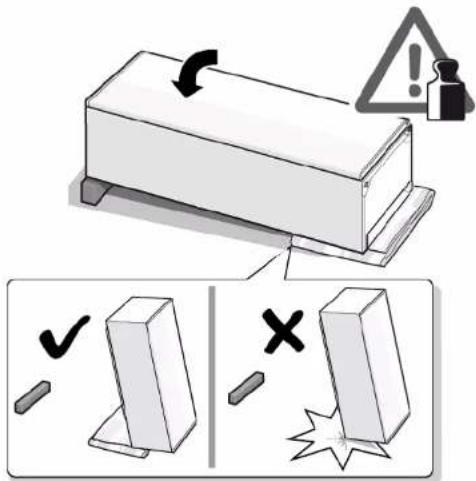

- Coloque o aparelho sobre o lado traseiro.

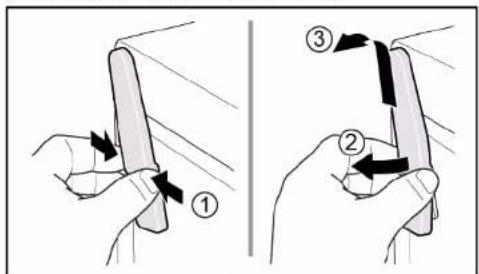

2.1. Pressione a tampa da dobradiça superior de ambos os lados (1).
- Extraia a tampa da dobradiça superior (2)
- Remova a tampa da dobradiça superior (3).


Reparação

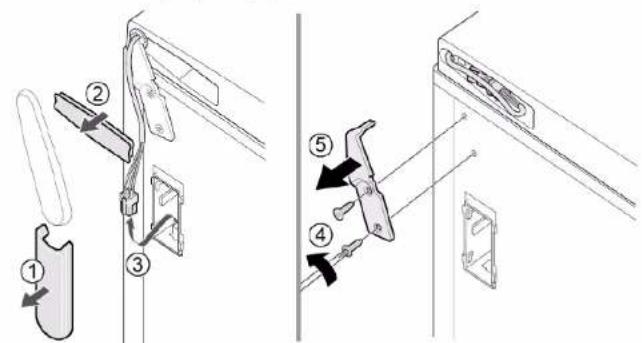

3.1. Desaperte os dois parafusos (1).
- Remova a dobradiça superior (2).

A dobradiça superior da porta está removida. 4.4.2 Instalar a dobradiça da porta - Instale pela ordem inversa.

Reparação
4.5 Substituir a dobradiça superior da porta (porta com visor)
Ferramentas necessárias:
Ponta Torx TX20 6,3 mm (1/4") [00340865]

AVISO
Lesões nas costas e musculares
A operação de remoção da porta do aparelho deve ser apenas executada por especialistas formados. - São necessárias duas pessoas para mover o aparelho.
Use apenas ferramentas e equipamento adequados.

CUIDADO
Deslizamento de aparelhos inclinados!
Fraturas ósseas / ferimentos de esmagamento. Proteja os aparelhos contra o deslizamento.

CUIDADO
Risco de queda de peças devido a parafusos desapertados!
Danos devido a queda de peças. Proteja o componente contra as quedas.

ATENÇÃO!
Risco de queda de peças devido a parafusos desapertados! Danos em outros componentes do aparelho ou na casa do cliente, p. ex. no pavimento. Proteja o componente contra as quedas.

PERIGO
Risco de choque elétrico devido a partes sob tensão!
Risco de vida devido a choque elétrico em caso de reparação inadequada. As partes elétricas devem ser reparadas por um eletricista qualificado. - Após a reparação, solicite a realização de um teste de segurança de acordo com VDE 0701 ou os regulamentos específicos do país.

PERIGO
Risco de choque elétrico devido a partes sob tensão!
Morte por eletrocussão - Desligue os aparelhos da alimentação elétrica pelo menos 60 segundos antes de iniciar as reparações.
Pré-requisito:
O aparelho está desligado da alimentação elétrica. As fixações interiores do aparelho estão removidas.

Reparação
4.5.1 Remova a dobradiça da porta
- Coloque o aparelho sobre o lado traseiro.

3.1. Remova a tampa da caixa de cabos (1). 2. Remova a proteção dos cabos (2). 3. Desconecte a ligação elétrica (3). 4. Desaperte os parafusos (4). 5. Remova a dobradiça superior (5).

A dobradiça superior da porta está removida.
4.5.2 Instalar a dobradiça da porta
- Instale pela ordem inversa.
Reparação
4.6 Substituir a dobradiça inferior da porta
Ferramentas necessárias:
Ponta Torx TX20 6,3 mm (1/4") [00340865]

AVISO
A operação de remoção da porta do aparelho deve ser apenas executada por especialistas formados. - São necessárias duas pessoas para mover o aparelho.
Use apenas ferramentas e equipamento adequados.

CUIDADO
Arestas vivas!
Lesões por corte
Use luvas de proteção.

AVISO
Deslizamento de aparelhos inclinados!
Fraturas ósseas / ferimentos de esmagamento
Proteja os aparelhos contra o deslizamento.

CUIDADO
Risco de queda de peças devido a parafusos desapertados! Danos devido a queda de peças. Proteja o componente contra as quedas.

ATENÇÃO!
Risco de queda de peças devido a parafusos desapertados!
Danos em outros componentes do aparelho ou na casa do cliente, p. ex.
no pavimento.
Proteja o componente contra as quedas.
Pré-requisito:
O aparelho está desligado da alimentação elétrica. As fixações interiores do aparelho estão removidas. O aparelho é colocado sobre o lado traseiro.
A dobradiça superior está removida, →399
4.6.1 Substituir a dobradiça inferior da porta
- Remova a porta.

2.1. Desaperte o parafuso (1).
- Vire a dobradiça inferior para fora (2).
- Remova a dobradiça inferior (3).

A dobradiça inferior está removida.
Reparação
4.6.2 Instalar a dobradiça inferior da porta
- Instale pela ordem inversa.

Reparação
4.7 Substituir a prateleira
Pré-requisito: A porta está aberta.
4.7.1 Remover a prateleira
Puxe a prateleira para fora.


A prateleira está removida.
4.7.2 Instalar a prateleira
Instale pela ordem inversa.
Reparação
4.8 Substituir o recipiente para alimentos congelados
Pré-requisito:
A porta está aberta.
4.8.1 Remover o recipiente para alimentos congelados
- Puxe o recipiente para alimentos congelados inteiramente para fora (1). 2. Remova o recipiente para alimentos congelados (2).

O recipiente para alimentos congelados está removido.
4.8.2 Instalar o recipiente para alimentos congelados
Instale pela ordem inversa.
Reparação
4.9 Substituir a máquina de fazer gelo
Pré-requisito:
A porta está aberta.
4.9.1 Remover a máquina de fazer gelo
- Puxe para fora a prateleira do recipiente para alimentos congelados com máquina de fazer gelo (1).
- Solte os ganchos (2).
- Remova a máquina de fazer gelo (3).

A máquina de fazer gelo está removida.
4.9.2 Instalar a máquina de fazer gelo
- Instale pela ordem inversa.

Reparação
4.10 Substituir a iluminação LED superior
Ferramentas necessárias:
Chave de fendas Lâmina 2,4 mm x 0,4 mm x 60 mm no kit [00341820]

O seu aparelho dispõe de uma iluminação LED. Estas iluminações não podem ser reparadas pelo consumidor ou por técnicos autorizados!


PERIGO
Risco de choque elétrico devido a partes sob tensão! Risco de vida devido a choque elétrico em caso de reparação da
As partes elétricas devem ser reparadas por um eletricista qualificado. - Após a reparação, solicite a realização de um teste de segurança de acordo com VDE 0701 ou os regulamentos específicos do país.


PERIGO
Risco de choque elétrico devido a partes sob tensão! Morte por eletrocussão.
Desligue os cabos da alimentação elétrica pelo menos 60 segundos antes de iniciar as reparações.


CUIDADO
O aparelho está desligado da alimentação elétrica. A porta está aberta. As fixações interiores superiores estão removidas.
4.10.1 Remover a iluminação LED
- Desloque a iluminação LED para o lado esquerdo.

A ligação elétrica da iluminação LED está desligada.
- Solte os ganchos da iluminação LED.


Reparação
- Remova a iluminação LED, avançando-a.

A iluminação LED está removida. 4.10.2 Instalar a iluminação LED superior - Instale pela ordem inversa.
Monte seguindo o procedimento de desmontagem em ordem inversa.

Reparação
4.6 Substituição da dobradiça inferior da porta
Scule speciale:
Montați urmând procedura de demontare în ordine inversă.
