BRUKSANVISNING GS36NBWFV SIEMENS
4.1.1 Demontering av dorpakning 346
4.1.2 Montering av dorpakning 346
4.2 Utskifting av dorhandtak 349
4.2.1 Demontering av dorhandtak 349
4.2.2 Montering av dorhandtak 349
4.1.1 Demontering av dorpakning
4.1.2 Montering av dorpakning
| i | Tykkelsen på den nye ørdpakningen kan avvike litf fra tykkensen på den gamle ørdpakningen. Det har ingen innvirking på lukkeatferd og langva- rig funksjon. |
| i | Hvis apparatet har justerbare hengsler eller hengslefester, kan du op- timalisere lukkeatferden etterp. |
| i | Små sidehull i ørdpakningen har en funksjon (nødvendige for ventilasjo- nen). Det dreier seg ikke omprodukjsonsceil. |
Reparasjon
4.2 Utskiftning av dorhandtak
4.2.2 Montering av dorhandtak
Monteres i motsatt rekkefolge.
Reparasjon
1 Om detta dokument 501
1.1 Viktig information 501
1.1.1 Syfte 501
1.2 Symbolforklaringar 501
1.2.1 Faronivae 501
1.2.2 Risksymboler.. 501
1.2.3 Varningarnas struktur 502
1.2.4 Allmanna symboler 502
Sakerhet. 503
2.1 Allmanna sakerhetsanvisningar 503
2.1.1 Alla hushallsmaskiner 503
Verktyg och hjälpmedel. 504
Reparation 505
4.1 Byta dorrpackning 505
4.1.1 Ta bort dorrpackning 505
4.1.2 Montera dorrpackning 505
4.4 Byta dörrens övre gangjärn 510
4.4.1 Ta bort dorrens gangjarn 510
4.4.2 Montera dörrens gängjärn 512
4.5 Byta dörrens övre gangjärn (dorr med display) 513
4.5.1 Ta bort dörrens gangjärn 514
4.5.2 Montera dorrens gangjarn 515
4.6 Byta dörrens nedre gängjärn 516
4.6.1 Byta dorrens nedre gangjam 516
4.6.2 Montera dorrens nedre gangjam 516
4.7 Byta hylla 517
4.7.1 Ta bort hylla 517
4.7.2 Montera hylla 517
4.8 Byta fack for frysta matvaror 518
4.8.1 Ta bort fack for frysta matvaror 518
4.8.2 Montera fack for frysta matvaror 518
4.9 Byta ismaskin 519
4.9.1 Ta bort ismaskin 519
4.9.2 Montera ismaskin 519
4.10 Byta oversta LED-lampan 520
4.10.1 Ta bort LED-lampan 520
4.10.2 Montera oversta LED-lampan 521
Om detta Dokument
1.1 Viktig information
1.1.1 Syfte
Dessa reparations tips hjälper kunden att själv reparera maskiner enligt gällande ekodesignbestammelser (som gäller 03/2021).
De innehaller information om hur vissa reservdilar skya bytas samt tillhOrande varmingar och risker.
Kontakta var kundtjanst om du har fragor. Vi atar oss bara ansvar for skador om repa-. rationstipsen har folits korrekt.
1.2 Symbolforklaringar
1.2.1 Faronivae
Varningsnivaerna bestar av en symbol och ett signalord. Signalordet visar hur allvarlig faran ar.
| Varningsnivå Innebörd | |
| FARAI | Om inte varningsmeddelandet fällsjs kom-mer det att leda till dödsfall erller allvarliga persanskador. |
| VARNING! | Om inte varningsmeddelandet fällsjs kandet leda till dödsfall erller allvarliga pers- skador. |
| FÖRSIKTIGT! | Om inte varningsmeddelandet fällsjs kandet leda tilllettare persanskador. |
| OBS! | Om inte varningsmeddelandet fällsjs kandet leda till materialskador. |
Grafik 1: Faronivae
1.2.2 Risksymboler
Risksymboler ar symboler som visar typen av fara.
Foljande risksymboler anvands i detta dokument:
| Risksymbol Innebörd | |
| ! | Allmächt varingsmeddelande |
| Fara på grund av elektrisk spänning | |
| Explosionsrisk | |
| Fara för skärskador | |
| Fara für krosskador |
Om detta Dokument
| Risksymbol Innebörd | |
| Fara på grund av heta ylor | |
| Fara på grund av starka magneffältn | |
| Fara på grund av iced-joniserande strål- ning |
Grafik 2: Risksymboler
1.2.3 Varningarnas struktur
Varningar i detta dokument har ett standardiserat utseende och en standardiserad struktur.
Foljande exempel visar en varning som varmar for elstotar fran stromforande delar. Det star vilken atgard som forebygger faran.
1.2.4 Allmanna symboler
Foljande allmanna symboler anvands i detta dokument:
| Allm. symbol Innebörd | |
| i | Identifizierung av ett särskilt tips (text och/el-ler bild) |
| o | Identifizierung av ett enkelt tips (endast text) |
| Allm. symbol Innebörd | |
| Identifiering av en länk till en videohand- ledning | |
| Identifiering av verktyg som behövs | |
| Identifiering av villkor som@måste vara uppfyllda | |
| Identifiering av ett tillstand (om ..., sà...) | |
| Identifiering av ett resultat | |
| Start Identifering av en tangent eller knapp | |
| [00123456] Identifering av ett materialnummer | |
| Status Identifering av text/fönster som visas | (i maskinens display) |
Grafik 3: Allmanna symboler
Sakerhet
2.1 Allmanna sakerhetsanvisningar
2.1.1 Alla hushallsmaskiner
Fel vid reparationer som beror elkponenter kan orsaka elstotar!
Koppla bort maskinen fran elnätet minst 60 sekunder innan arbetet paborjas.
Lat utfora ett sakerhetest after reparationen, i enlighet med VDE 0701 ell er landsspecifika regler.
Anvand skyddshandskar.
Risk for krosskador vid reparation, underhall, felsokning och service pa grund av tunga och rorliga componenter
Anvand skyddsskor.
Sakra tunga komponenter sa att de inte faller ner.
- Stick inte in kroppsdelar i rroliga komponenter.
Risk for maskinens sakerhet/funktion!
- Använd endast originaldelar.
Risk for skador pa komponenter kansliga for statisk elektricitet (ESD)!
Ror inte modulerna somt anslutninger och stromforande ledninger.
Verktyg och hjälpmedel
| Beteckning Detaljer | Bilder | |
| Skyddstrasa [00342013] | 60 cm x 50 cm | Imbares in der varite Ciehfling Verhausernicht für Haftungs |
| Phillips-skruvmejsel PH2 | ||
| Torxbits TX20 [00340865] | 6.3 mm (1/4") | |
| Spärskruvmejsel Blad | 2.4 mm x 0.4 mm x 60 mm, i kitet [00341820] | Ø |
2021-03-11 9001631451 Copyright BSH Hausgeräte GmbH Sida 504 av 543
Reparation
4.1 Byta dorrpackning
Forutsattning:
Dörren ar öppen.
4.1.1 Ta bort dorrpackning
- Lossa dörpackingen fran sparet hogra och vänstra homet.
- Dra ut dorpackningen fran sparet.
Dorpackningen har tagits bort.
4.1.2 Montera dörrpackning
| i | Den nya dörnpackingens tjocklek kan avvika nagot fran den gamla dörnpackingens tjocklek. Detta kommtinte paverka stängningsegenskapema aller Funktionen langsikitigt. |
| i | Om apparaten har justerbara gängjärn eller gängjärnsfästen kan du opti-mera stängningsegenskapema senare. |
| i | Små sidohål dörnpackingen fyller en Funktion (kravs for ventilation).Dessa utgör inga tillverkningsfel. |
Reparation
- Kontrolera om sparet for packningen har skador.
Viss deforming av dorrpackningen ar normalt och paverkar inte
packningenkungsfaktor. Det rekommenderas att man strackerdorpackingen innan den sattis in i apparaten.
Varm dorrpackningen med en hartork aller hett vatten och forma om den med han
derna.
- Tryck in packningens hörn langst upp och langst ner i späret.
Reparation
Dorrpackningen ar monterad.
2021-03-11_9001631451 Copyright BSH Hausgeräte GmbH Sida 507 av 543
Reparation
Montera i omvänd ordning.
Reparation

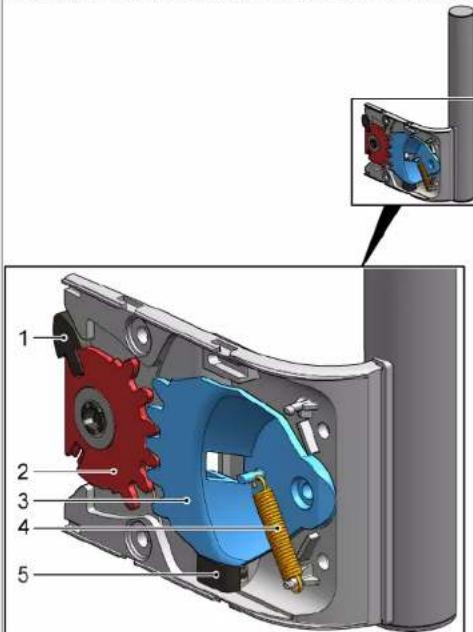

Mekanismen Easy opening handle skä ställas in rätt fore monteringen. Rätt placering av tryckstang (1), kuggsegment (2) och (3), fjader (4) och stopp (5) for dorrens montering pa vänster sida visans pä bilden.
Placeringen av underkomponenter till Easy opening handle for drerens monitoring på höger sida stär i Dokumentet "Monteringsanvisning".
Montera i omvand ordning.
Reparation
4.4 Byta dörrens övre gangjärn
Nödvändiga verktyg:
Torxbits TX20 6,3 mm (1/4") [00340865]
WARNING!
Tunga och skrymmande apparater!
Rygg- och muskelskador
Latendastutbildad personal ta bort dorren fran apparaten.
Det kravs tvä personer for att flytta apparaten.
Anvand endast passande verktyg och utrusting.
A ForsIKTIGT!
Vassa kanter!
Skärskador
Anvand skyddshandskar.
VARNING!
Lutande maskiner kan g
Frakturer/krosskador
Sakra maskiner sa att de inte kan glida.
FORSIKTIgT!
Materiella skador pa andra delar av maskinen ell er i kundens hem, t.ex.
vidbotten
Sakra componenter sa att de inte faller ner.
Forutsattning:
Apparaten ar bortkopplad fran stromforsorjning.
Tillbehör inuti apparaten har tagits bort.
4.4.1 Ta bort dorrens gangjärn
Reparation

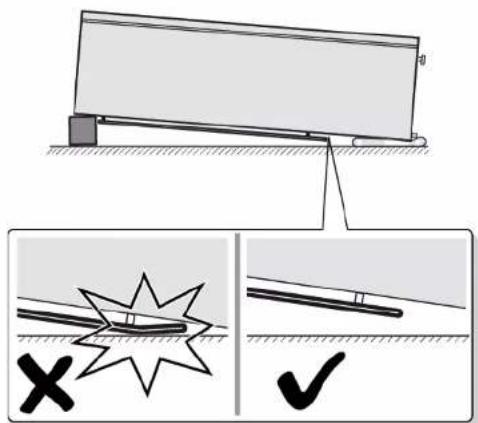

- Lagg ner apparaten pa baksidan.
2.1. Tryck pā det övre gängjärnnsskyddet pā báda sider (1).
- Flytta ut det ovre gangjarnsskyddet (2).
- Ta bort det ovre gangjarnsskyddet (3).
Reparation
3.1. Skruva ur de tvä skruvarna (1). 2. Ta bort det övre gangjarnet (2)
Dorrens övre gangjärn har tagits bort.
4.4.2 Montera dorrens gangjärn
Montera i omvand ordning.
Reparation
4.5 Byta dörrens övre gangjärn (dorr med display)
Nödvändiga verktyg:
Torxbits TX20 6.3 mm (1/4") [00340865]
VARNING!
Tunga och skrymmande apparater!
Rygg- och muskelskador
Lat endast utbildad personal ta bort dorren fran apparaten.
Det kravs tvä personer for att flytta apparaten.
Anvand endast passande verktyg och utrusting.
A ForsikTIGT!
Vassa kanter!
Skärskador
Använd skyddshandskar.
VARNING!
Lutande maskiner kan
Frakturer/krosskador
Sakra maskiner sa att de inte kan glida.
A ForsIKTIG!
Personskador pā Grund av fallande delar.
Materiella skador pa andra delar av maskinen ellr i kundens hem, t.ex.
vidbotten
Sakra komponenter sa att de inte faller ner.
FARA!
Risk for elstotar på grund av stromforande delar!
sfarapa ground av elstotar vid felaktiga reparationer
Elektriska delar ske repareras av behörig elektriker.
Lat utfora ett sakerhetest after reparationen, i enlighet med VDE 0701 ellare landspecifica regler.
FARAI
Risk for elstotar pa ground av strömforande delar!
Dödsfall pá grund av elstótar
Koppla bort maskiner fran elforsorjningen minst 60 sekunder innan
reparationerpborjas.
Förutsattning:
Apparaten ar bortkopplad fran stromforsorjning.
Tillbehör inuti apparaten har tagits bort.
Reparation
4.5.1 Ta bort dorrens gangjärn
- Lagg ner apparaten pa baksidan.
2021-03-11_9001631451 Copyright BSH Hausgeräte GmbH Sida 514 av 543
Reparation
2.1. Tryck pa det ovre gangjarnsskyddet pa bada sider (1).
2. Flytta ut det övre gängjämskyddet (2).
3. Ta bort det ovre gangjarnsskyddet (3).

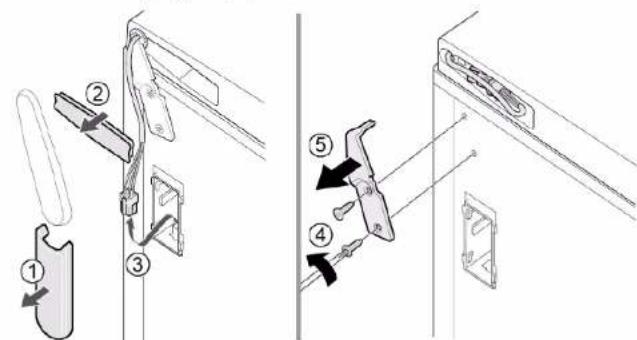

3.1.Ta bort kabelboxholjet(1).
2. Ta bort kabelskyddet (2).
3. Lossa elanslutningen (3).
4. Skruva ur de tva skruvarna (4).
5. Ta bort det övre gangjärnet (5).
4.5.2 Montera dörrens gängjärn
Montera i omvand ordning.
Reparation
4.6 Byta dörrens nedre gängjärn
Nödvändiga verktyg:
Torxbits TX20 6.3 mm (1/4") [00340865]
Forutsattning:
Apparaten ar bortkopplad fran stromforsorjning.
Tillbehör inuti apparaten har tagits bort.
Apparaten ligger pa baksidan.
Det övre gängjärnet har tagits bort.→513
4.6.1 Byta dorrens nedre gangjärn
- Ta bort dorren.
2.1. Skruva ur skruven (1).
- Vrid ut det nedre gangjarnet (2).
- Ta bort det nedre gängjarnet (3).
4.6.2 Montera dörrens nedre gängjärn
Montera omvand ordning.
Reparation
4.7 Bytha hylla
Forutsattning:
Dörren ar öppen.
4.7.1 Ta bort hylla
Dra ut hyllan.
Montera i omvänd ordning.
Reparation
4.8 Byta fack for frysta matvaror
Forutsattning:
Dörren ar öppen.
4.8.1 Ta bort fack for frysta matvaror
1.Dra ut facet for frysta matvaror helt (1).
2. Ta bort facet for frysta matvaror (2)
Facket for frysta malvaror har tagils bort.
4.8.2 Montera fack for frysta matvaror
Montera i omvand ordning.
Reparation
4.9 Byta ismaskin
Forutsattnng:
Dörren ar öppen.

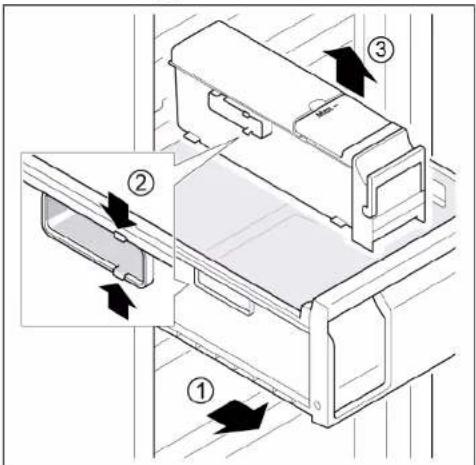

4.9.1 Ta bort ismaskin
- Dra ut hyllan med jacket for frysta matvaror med ismaskin (1).
- Lossa hakama (2). 3. Ta bort ismaskinen (3).
Montera i omvand ordning.
Reparation
4.10 Byta oversta LED-lampan
Nödvändiga verktyg:
Sparskruvmejsel Blad 2,4 mm x 0.4 mm x 60 mm, i kitet [00341820]
Din apparat har en underhallsfri LED-lampa.
Dessa lampor far endast bytas av kundtjänst ell er auktoriserade tekniker!
FARAI!
Livsfara págrund av elstotar vid felaktiga reparations
Elektriska delar ske repareras av behorig elektriker.
Lat utfora ett sakerhetstest after reparationen, i enlight med VDE
0701 ellerrlandsspecifika regler.
EARAL
Dödsfall pa grund av elstötar
Koppla bort maskiner fran elforsorjningen minst 60 sekunder innan reparation国家标准
A ForsIKTIGT!
Vassa kanter!
Skarskador
Anvand skyddshandskar.
Forutsattning:
Apparaten ar bortkopplad fran stromforsorjning.
Dorren ar Oppen.
Tillbehör överst inuti apparaten har tagits bort.
4.10.1 Ta bort LED-lampan
- Flytta LED-lampan at vänster.
LED-lampans elanslutting ar bortkopplad.
- Lossa LED-lampans hakar.
Reparation
- Ta bort LED-lampan genom att flyta den framat.
Montera i omvand ordning.
