Javitasi utmutató - Fagyasztószekrény

1 A Dokumentummal kapcsolatos informaciok 252

1.1 Fontos tudnivalok 252

1.1.1 Cel 252

1.2 Szimbólummagyarázat 252

1.2.1 Veszélyességi szintek 252
1.2.2 Veszelyt jelz szimbolumok 252
1.2.3 A figyelmeztetesek felepitese 253
1.2.4 Aitalanos szimbolumok 253

Biztonsag 254

2.1 AltalanosBiztonsagiutasItasok 254

2.1.1 Osszes haztartasi keszulek 254

Szerszamok es segedanyagok. 255

Javitás. 256

4.2 A fogantyu cseréje 259

4.2.1 A fogantyu eltavolitasa 259
4.2.2 A fogantyu felszerelése 259

4.3 Az easy opening handle fogantyú cseréje 260

4.3.1 Az easy opening handle fogantyu eltavolitasa 260
4.3.2 Az easy opening handle foganty felszerelse 260

4.4 A felso ajtózsanér cseréje 261

4.4.1 Az ajtózsanér eltávolitása 261
4.4.2 Az ajtózsanér felszerelése 263

4.5 A felso ajtószanér cseréje (kijelzös ajtó) 264

4.5.1 Az ajtózsanér eltávolitasa. 265
4.5.2 Az ajtózsanér felszerelése 266

4.6 Az also ajtózsanér cseréje 267

4.6.1 Az also ajtózsanér cseréje 267
4.6.2 Az also ajtózsanér felhelyezese 268

4.7 A polc csereje 269

4.7.1 A polc eltayolitasa 269
4.7.2 A polc beszerelése 269

4.8 Fagyasztódoboz cseréje 270

4.8.1 Fagyasztódoboz eltávolítása 270
4.8.2 A fagyasztódoboz behelyezése 270

4.9 A jegkeszitc csereje 271

4.9.1 A jegkesztö eltavolitasa 271
4.9.2 A jeqkeszitobeszerelese 271

4.10 Felso LED-vilagitas csereje 272

4.10.1 LED-vilagitas eltavolitasa 272
4.10.2 A felso LED-vilagitas beszerelse 273

A dokumentummal kapcsolatos informaciok

1.1 Fontos tudnivalok

1.1.1 CéI

Ezek a javitasi tanacsek támogatjak a fogyasztot készulékek othoni megjavitzában a körneyezzettudatos tervezesról szólo rendeletnek (2021 marsiut alkalmazandó) megeleloien.

InformacióntartalmaznakBizonyospótalkrészekcserejévelkapcsolatban,ideertve a figyelmezteteseket esockázatokat is.

Ha kerdése van, vegye fel a kapcsolat o vevszolgállatt. A károkert kizárólag akkor vallalun felelosséget, ha a javitasi tanacsokat pontosan betartották.

1.2 Szimbóllummagyarázat

1.2.1 Veszelyességi szintek

A veszélyességi szintek egy szimbólumból és egy figyelmeztető mondatból allnak. A fi-gyelmeztető mondat utal a veszély súlyosságára.

Veszélyességi szint Jelentés
VESZÉLY	A figyelmezető üzenet figyelmen kívül hagyása halál vagy súlyos sérülseket okoz.
FIGYELMEZTETÉS	A figyelmezető üzenet figyelmen kívül hagyása halál vagy súlyos sérülseket okozhat.
VIGYAZAT	A figyelmezető üzenet figyelmen kívül hagyása kisebb sérülseket okozhat.
FIGYELEM!	A figyelmezető üzenet figyelmen kívül hagyása anyagi károkat okozhat.

Tablazat 1: Veszelyességi szintek

1.2.2 Veszelyt jelz szimbolumok

A veszelyt jelz szimbolumok a veszelyt abrazol szimbolikus abrazolasok.

A jelen dokumentumban az alabbi veszelyt jerlo szimbolumok hasznalatosak:

Veszélyt jelző szimbólum Jelentés
!	Általános figyelmeztető üzenet
	Elektromos feszültseg veszélye
	Robbanásveszély
	Vágásveszély
	Zúzódásveszély

A dokumentummal kapcsolatos informaciok

Veszélyt jelző szimbóllum Jelentés
	Forró felületek miatt fennálló veszély
	Erös magneses mező miatt fennálló ve-szély
	Nem ionizáló sugárzás veszélye

Tablazat 2: Veszelyt jelzo szimbolumok

1.2.3 A figyelmeztetesek felepitese

A jelen dokumentumban levo figyelmeztetesek szabvanyositott megjolenesuek es folepisetse.


A VESZÉLY A veszely típusa és forróásal A veszely / figyelmeztetes figyelmen kívül hagyásának lehetséges követ- kezményei. A veszely megelőzésére szolgálo intézkedések és tiltások.

Az alabbi péda egy olyan figyelmeztétest mutat be, amely az aram alatt levó alkateré-szek okozla aramutésre figyelmetzit. Megemliti a veszely elkerulésere szolgálo intez-kedest.


A VESZÉLY Aramütes veszélye áram alatt lévő alkatrészek miatt! Halálos áramütes A javitás megkezdéselott legalabb 60 másodperccel valassza le a készülékeket az elektromos halózatról.

1.2.4 Altalanos szimbóolumok

A jelen dokumentumban az alabbi altalanos szimbolumok hasznalatosak:

Alt. szimbólum Jelentés
1	Különleges tanács (szöveg ésvagy grafi-ka)

Alt. szimbólum Jelentés
1	Egyszerǔ tanács (csak szöveg)
2	Videós oktatóanyagra mutató hivatkozás
3	A szükséges eszközök
4	A szükséges feltetelek
5	Feltétel (ha..., akkor...)
6	Eredmény
[Inditás] Billentyű vagy gomb
[00123456] Anyagszám azonosítója
Allapot Megjelenítatt szöveg / ablak (a készülék kijelzöjén)

Tablazat 3: Altalanos szimbolumok

Biztonság

2.1 AltalanosBiztonsagiutasfasok

2.1.1 Osszes háztartási keszülék

Áramútes veszélye áram alatt levő alkatrészek miatt!

Az elektromos alkatreszek hibas javitasa aramuteshez gezeth!
A javitas megkezdese elto legalab 60 masodpercevalassza le a keszuleket az elektrom halozatrlo.
A javitas utan végetessen a VDE 0701-nek vagy az orszagspecifkus szabalyozaksoknak megfelelo vizgatolat.

Éles peremek miatt fennaló sérulésveszély!

Viseljen védokesztuyt.

Zúzódásveszély a javitás, karbantartás, hibaelháritas és szervizelés során a nehéz és MOZgo alkatrészek miatt

Viseljen védócipot.
Biztositsa leeses Ellen a nehez alkatreszeket.
Ne dugja be a testreszeit a MOZgo alkatrzeszek koze.

Sérulhet a keszülék biztonsága / mukódése!

Elektrosztatikailag érzekeny alkatreszek (ESD-k) károsodásanak veszelye!

Kizarolag eredeti potalkatreszeket hasznaljon.
Ne erintse meg a modulokat, ideertve a csatlakozasokat es a vezetoket.

Szerszámok és segédanyagok

Kijelolés Részletek	Képek
Védörongy [00342013]	60 cm x 50 cm	In short of the warp, over/under Warp under/over for hészletek
PH2 csillagcsavar- húzó
TX20 Torx bilhegy [00340865]	6.3 mm (1/4")
Laposfejü cswapar- húzó	Hegy 2.4 mm x 0.4 mm x 60 mm, a készletben [00341820]

4.1 A gumitömités csereje

Követelmény:
Az ajto nyitva van

4.1.1 A gumitōimits étávolitasa

1. Vegye ki a gumitōmitést a barázdából a jobb és a bal sarokban.

1. Húzza ki a gumitōmitést a barázdából.

Eltavolitotta a gumitomitest.

4.1.2 A gumitōmītes beszerelēse

i	Az üj guminömtés vastagsága enyhén elterhet a régi guminömtés vas-tagsagatól. Ez nem befolyasolja az ajócsukás MODját és hosszú tátu működését.
i	Ha a készülékbében beallithato zsanérok vagy zsanerrögztíteşek vannak, utolag optimalizálhatja a becsukás MODját.
i	A guminömtésben lévő apró, oldásó lyukak FUNCionalisak (a szellözes-hez szükségesek). Ezek nem gyárásí hibák.

Javitás

1. Ellenőrütze a barázdát sérlüleş szemponţáól.

1. Ha a gumitimits barazdaja seruit

Vegye fel a kapcsolatot az ugyfelszolggalattal.

A gumitòmités enyhe deformálóda normalis, és nem befolyasolja a

mukodeset. Javasolt a gumitomites kiegyenesitese a keszulekbe tör

ténô behelyezés elott.

Hajszaritoval vagy forro vizzel melegitse fel a gumitomitest, es kezzel formazza

ijra.

1. Nyomja a gumitòmités fenti és lenti sarkait a barázédaba.

Javitás

1. Nyomja a teljes gumitomitest aprankent a barazdaba.

Beszerelle a gumitomitest.

4.2 A fogantyu csereje

Kulonleges eszkozok

TX20 Torx bitegy 6,3 mm (1/4") [00340865]

Laposfeju csavarhuzó Hegy 10 mm x 1,6 mm x 200 mm

Kovetelmeny:

A keszuleket levalasztotta az aramellatasról.
Az ajtó nyitva van

4.2.1 A fogantyu eltavolitasa

1. Tavolitsa el a két csavarfedelet (1).
2. Csavarja ki a két csavart (2).
3. Távolitsa el a fogantyút (3).

Eltavolitotta a fogantyut.

4.2.2 A fogantu felszerelése

Az elhelyezest forditott sorrendben végEZze.

Javitás

4.3 Az easy opening handle fogantyu cseréje

Kulonleges eszkozok

PH2 csillagcsavarhuzo
Követelmeny:
A keszuleket levalasztotta az aramellatasrol.
Az ajto nyitva van

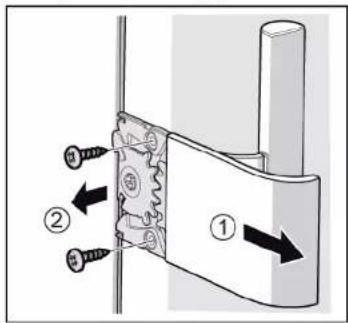

4.3.1 Az easy opening handle fogantyu eltavolitasa

1. Távolitsa el az easy opening handle fogantyu fedelét (1).
   2.Csavarja ki a két csavart (2).

Eltavolitotta az easy opening handle fogantyut.

4.3.2 Az easy opening handle fogantyu felszerelése

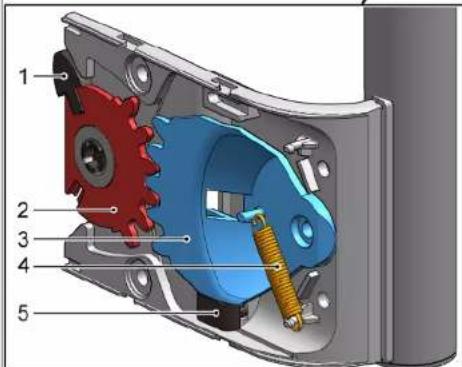

Az easy opening handle fogantyu mechanizmusat felszerelés elott megfeleloben kell allitani. A kpen a tolorud (1), a fogazott negedykörivek (2) és (3), rugó (4) utkoz (5) helyes elrendezese lathato bal oldali felszerelés esetén.

Az easy opening handle fogtuyu alkatreszeinek job oldali felszerelése-nek leirasa a Beszerelési utmutatod komentumban talahato.

Az elhelyezest forditolt sorrendben végezze.

Javitás

4.4 A felso ajtozsan er csereje

Kulonleges eszkozok

TX20 Torx bithegy 6,3 mm (1/4") [00340865]

FIGYELMEZTETÉS

Nehez, nagy keszulekek!

Hat-és izomsérulések

A keszülk ajtajnak eltávolításat kizárólag szakemberrel végez
tesse.
A keszülk elmozdításahoz két emberre van szükség.
Kizarolag megfelelo eszkozoket es berendezeseket hasznaljon.

VIGYAZAT

Éles szelek!
Vagasi serulsek
Viseljen védokesztuty.

FIGYELMEZTETES

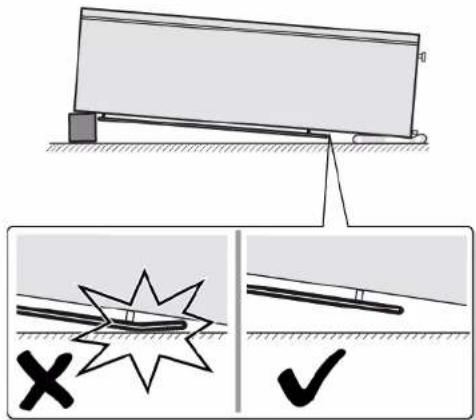

Megdontott keszulékek elcsuszasa!
Csonttore / zuzodasi serulesek
Biztosltsa keszulekeket elcsuszas ellen.

VIGYAZAT

Leeső alkatrészek veszélye a kioldott csavarok miatt!
esə alkatreszek miatti serulés,
Biztositsa az alkatreszt leeses elln.

FIGYELEM!

Leeső alkatrészek veszélye a kioldott csavarok miatt!
A keszülk tobbi részeinek vagy az ügyfel lakasanak (pl. padlo) karso
dasa.
Biztositsa az alkatreszt leeses elln.

Kovetelmeny:

A keszüléket leválasztotta az aramellátsröl.
Eltávolította a készülék belso szerelvényeit.

4.4.1 Az ajtózanan erltavolitasa

Javitás

1. Forditsa a keszuleket a hatara.

2.1.Nyomja meg mindkét oldalon a felso zsanér burkolatat (1).

1. Huza a el felso zsan er burkolat
2. Tavolitsa el a felso zsan er burkolatat (3).

Javitás

3.1.Csavarja ki a két csavart (1). 2.Tavolitsa el a felso zsanert (2).

Eltavolitotta a ajto felsso zanerjat.

4.4.2 Az ajtózsanér felszerelése

Az elhelyezest forditott sorrendben végEZe.

4.5 A felso ajtószanér cseréje (kijelzós ajto)

Kulonleges eszkozok

TX20 Torx bitegy 6,3 mm (1/4") [00340865]

FIGYELMEZTETES

Nehez, nagy keszulekek!

Hat-és izomsérulések

A keszülk ajtajnak eltávolításat kizárólag szakemberrel vegez
tesse.
A keszülék elmozdításához két emberre van szükség.
Kizarolag megfelelo eszkozoket es berendezeseket hasznaljon.

VIGYAZAT

Éles szelek!

Vagasi serulesek

Viseljen védokesztyut.

FIGYELMEZTETES

Megdontott keszulékek elcsuszasa!

Csonttorez / zuzodasi serulesek

Biztositsa a keszulekeket elcsuszas ellen.

VIGYAZAT

Leeső alkatrészek veszélye a kioldott csavarok miatt!

esə alkatreszek miatti serulés,

Biztositsa az alkatreszt leeses ellen.

FIGYELEMI

Leeső alkatrészek veszélye a kioldott csavarok miattl

A keszülk tobbi részeinek vagy az ügyfel lakasanak (pl. padlo) karso

dasa.

Biztositsa az alkatreszt leeses elln.

VESZÉLY

Áramütes veszelye áram alatt levő alkatrészek miatt!

etveszély a nem megfelelo javitás okozta áramutés miatt

Az elektromos alkatrsezek javatisat kizarolag képsett elektrumuszersez végêhetzi.
A javātīs utan végēztesen a VDE 0701-nek vagy a ozarsqæspicfius szabályozásoknak megfelelo vizşaglató.

VESZÉLY

Aramutes veszelye aram alatt lev o alkatreszek miatt!

alos aramutes

A javitas megkezdese elott legalabbb 60 masodperccel valassza le

a keszulekeket az elektromos halozatról.

Kovetelmeny:

A keszüléket levalasztotta az aramellatársól.
Eltavolitotta a keszulek belso szerelvenyeit.

Javitás

4.5.1 Az ajtózanan er eltavolitasa

1. Forditsa a keszuleket a hatara.

2.1. Nyomja meg mindkét oldalon a felso zsanér burkolatát (1).

1. Húzza el a felseo zsanér burkolatát (2).
2. Távolitsa el a felso zsanér burkolatát (3).

3.1. Távolítsa el a kábeldoboz fedelet (1).

1. Távolítsa el a kabelburkolatot (2).
2. Valassza le az elektromos csatlakozast (3).
3. Csavarja ki a két csavart (4)
4. Távolítsa el a felso zsanér (5).

Eltavolitotta az ajto felso zsanerjat.

4.5.2 Az ajtózsanér felszerelése

Az elhelyezest forditott sorrendben végezze.

Javitás

4.6 Az also ajtózsanér cseréje

Kulonleges eszkozok

TX20 Torx bithegy 6,3 mm (1/4") [00340865]

FIGYELMEZTETES

Nehez, nagy keszulekek!

Hat-és izomsérulések

A keszülek ajtajanak eltavolitásat kizárolag szakemberrel vegez
tesse.
A keszülék elmozdításához két emberre van szükség.
Kizarolag megfelö eszkozoket és berendezeseket hasznaljon.

VIGYAZAT

Éles szelek!

Vagasi serulesek

Viseljen védokesztuyt.

FIGYELMEZTETES

Megdontott keszulékek elcsuszasa!

Csonttorez / zuzodasi serulesek

Biztositsa keszulekeket elcsuszas ellen.

VIGYAZAT

Leeső alkatrészek veszélye a kioldott csavarok miatt!

esə alkatreszek miatti serulés.

Biztositsa az alkatreszt leeses ellen.

FIGYELEMI

Leeső alkatrészek veszélye a kioldott csavarok miattl

A keszülk tobbi részeinek vagy az ügyfel lakasanak (pl. padlo) karso

dasa.

Biztositsa az alkatreszt leeses ell.

Kovetelmeny:

A keszuleket levalasztotta az aramellatasról.
Eltavolitotta a keszulékbelszerelevenyeit.
A keszuleket a hatara forditotta.

Eltavolitotta a felso zsanert.264

4.6.1 Az also ajtózanan cseréje

1. Vegye le az ajtót.

2.1.Csavarja ki a csavart (1).

1. Forditsu za also zsanert (2).
2. Távolítsa el az also zsanér (3).

Eltavolitotta az also zsanert.

Javitás

4.6.2 Az also ajtóznanér felhelyezese

Az elhelyezest forditott sorrendben végEZze.

Javitás

4.7 A polc sceréje

Követelmény:
Az ajto nyitva van

4.7.1 A polc eltavolitasa

Huzza ki apolcot.

Eltavolitotta a polcot.

4.7.2 A polc beszerelése

Az elhelyezest forditott sorrendben végEZze.

Javitás

4.8 Fagyasztódoboz cseréje

Követelmény:
Az ajto nyitva van

4.8.1 Fagyasztodobo zeltavolitasa

1. Huzza ki teljesen a fagyasztodobozt (1).
2. Távolitsa el a fagyasztódobozt (2).

Eltavolitotta a fagyasztodobozt.

4.8.2 A fagyasztódoboz behelyzese

Az elhelyezest forditott sorrendben végEZze.

4.9 A jegkesztó cseréje

Követelmény:

Az ajtó nyitva van

4.9.1 A jégkésztó eltávolítasa

1. Húzza ki a fagyasztódobozt a jégkésztövel (1).
2. Oldja ki a horgokat (2).
3. Távolítsa el a jégkesztól (3).

Eltavolitotta a jégkésztôt.

4.9.2 A jégkésztö beszerelése

Az elhelyezest forditott sorrendben végaze.

Javitás

4.10 Felsö LED-vilagítas cseréje

Kulonleges eszkozok

Laposfeji csavarhuzo Hegy 2,4 mm x 0,4 mm x 60 mm, a keszletben [00341820]

A keszüleke karbantartasmentes LED-vilagittassl rendelkezik. A vilagitast kizarolag az ugfyfelszolgalat vagy szakkepzett technikusok ja- vithatjak meg!

VESZELY

Aramutés veszelye aram alatt lev o alkatreszek miatt!

Eletveszely a nem megfelelo javitas okozta aramutesiatt

A Zlekemskiy alkatreszek javatisat kizarolag képztt elektrumuszerzé végehetli.
A javitav utan vegtzestzen a VDE 0701-nek vagy az orszagspecifikus szabalyozasokn megfelelo vizsgalatot.

VESZÉLY

Aramutés veszélye áram alatt levó alkatrészek miatt! Haláos aramutés

A javtās megekdese étfl legalabb 60 māsodperccel vássasa le készulékeket az elekromtros halozatrôl.

VIGYAZAT

Éles szlek!
Vagasi sérulések
Visejen vedokesztuyt.

Követelmeny:

A keszüléket levalasztotta az aramellatársól.
Az ajtó nyitva van
Eltavolitotta a keszulek felso szerelveneyeit.

4.10.1 LED-vilagitas ehtavolitasa

1. Vigye a LED-vilagitast a bal oldalra.

Levalasztotta a LED-vilagitas elektromos csallakozasal.

1. Oldja ki a LED-vilagitashoz kapcsoló horgokat.

Javitás

3.Emelje e a keszulkektol a LED-vilagitast.

Eltavolitotta a LED-vilagitast.
4.10.2 A felso LED-vilagitas beszerelèse
Az elhelyezest forditott sorrendben végEZe.

4.4.2 Montáz zavesu dvierok
