GEBRUIKSAANWIJZING PMFW 310 A1 PARKSIDE

4. Zorgvuldige omgang met en gebruik van elektrische apparaten ......................................... Pagina 46

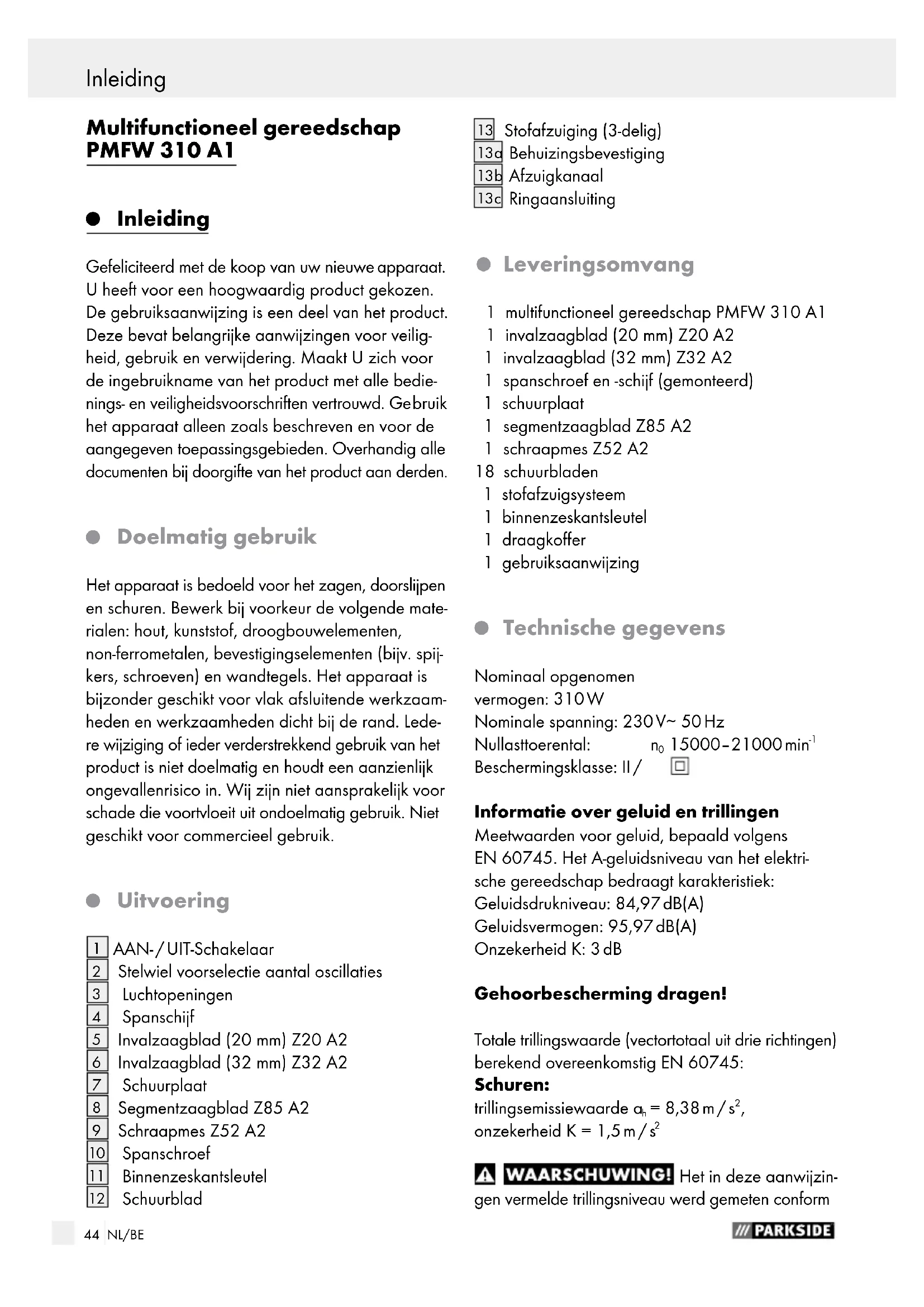

Inleiding Gefeliciteerd met de koop van uw nieuwe apparaat. U heeft voor een hoogwaardig product gekozen. De gebruiksaanwijzing is een deel van het product. Deze bevat belangrijke aanwijzingen voor veilig- heid, gebruik en verwijdering. Maakt U zich voor de ingebruikname van het product met alle bedie- nings- en veiligheidsvoorschriften vertrouwd. Ge bruik het apparaat alleen zoals beschreven en voor de aangegeven toepassingsgebieden. Overhandig alle documenten bij doorgifte van het product aan derden.

Doelmatig gebruik Het apparaat is bedoeld voor het zagen, doorslijpen en schuren. Bewerk bij voorkeur de volgende mate- rialen: hout, kunststof, droogbouwelementen, non-ferrometalen, bevestigingselementen (bijv. spij- kers, schroeven) en wandtegels. Het apparaat is bijzonder geschikt voor vlak afsluitende werkzaam- heden en werkzaamheden dicht bij de rand. Lede- re wijziging of ieder verderstrekkend gebruik van het product is niet doelmatig en houdt een aanzienlijk ongevallenrisico in. Wij zijn niet aansprakelijk voor schade die voortvloeit uit ondoelmatig gebruik. Niet geschikt voor commercieel gebruik.

Stelwiel voorselectie aantal oscillaties

Stofafzuiging (3-delig) 13 a Behuizingsbevestiging 13 b Afzuigkanaal 13 c Ringaansluiting

Leveringsomvang 1 multifunctioneel gereedschap PMFW 310 A1 1 invalzaagblad (20 mm) Z20 A2 1 invalzaagblad (32 mm) Z32 A2 1 spanschroef en -schijf (gemonteerd) 1 schuurplaat 1 segmentzaagblad Z85 A2 1 schraapmes Z52 A2 18 schuurbladen 1 stofafzuigsysteem 1 binnenzeskantsleutel 1 draagkoffer 1 gebruiksaanwijzing

Beschermingsklasse: II / Informatie over geluid en trillingen Meetwaarden voor geluid, bepaald volgens EN 60745. Het A-geluidsniveau van het elektri- sche gereedschap bedraagt karakteristiek: Geluidsdrukniveau: 84,97 dB(A) Geluidsvermogen: 95,97 dB(A) Onzekerheid K: 3 dB Gehoorbescherming dragen! Totale trillingswaarde (vectortotaal uit drie richtingen) berekend overeenkomstig EN 60745: Schuren: trillingsemissiewaarde a

Het in deze aanwijzin- gen vermelde trillingsniveau werd gemeten conform Inleiding / Algemene veiligheidsinstructies voor elektrische gereedschappen45 NL/BE Inleiding Inleiding / Algemene veiligheidsinstructies voor elektrische gereedschappen een in EN 60745 genormeerde meetprocedure en kan voor de vergelijking met andere apparaten worden gebruikt. De aangegeven trillingsemissie- waarde kan ook worden gebruikt voor een inlei- dende inschatting van uitslag. Het trillingsniveau zal overeenkomstig het gebruik van het elektrische gereedschap veranderen en kan in sommige gevallen boven de in deze aanwijzin- gen vermelde waarde liggen. De trillingsbelasting zou kunnen worden onderschat wanneer het elek- trische gereedschap regelmatig op een dergelijke wijze wordt gebruikt. Opmerking: Voor een nauwkeurige inschatting van de trillingsdruk tijdens een bepaalde werkperiode moet ook rekening worden gehouden met de tijd waar- in het apparaat uitgeschakeld is of wel loopt, maar niet werkelijk gebruikt wordt. Dit kan de trillingsdruk over de hele werkperiode aanzienlijk verminderen. Algemene veiligheidsinstructies voor elektrische gereedschappen Lees alle veiligheidsinstructies en aanwij- zingen! Nalatigheden bij de naleving van de veiligheidsin structies en aanwijzingen kunnen elektrische schok ken, brand en / of ernstig letsel tot gevolg hebben. Bewaar alle veiligheidstechnische instructies en aanwijzingen om deze eventueel later te kunnen raadplegen! Het in de veiligheidsinstructies toegepaste begrip “elektrische gereedschappen” heeft betrekking op elektrische gereedschappen op netvoeding (met netkabel) en op elektrische gereedschappen op accuvoeding (zonder netkabel).

1. Veiligheid op de werkplek

a) Houd het werkbereik schoon en goed verlicht. Door wanorde en onverlichte werk- bereiken kunnen ongevallen ontstaan. b) Werk met het apparaat niet in een explosiegevaarlijke omgeving met brandbare vloeistoffen, gassen of stof. Elektrische gereedschappen veroorzaken vonken die stof of dampen zouden kunnen ontsteken. c) Houd kinderen en andere personen tijdens het gebruik weg van het elek- trische gereedschap. In geval van afleiding zou u de controle over het apparaat kunnen verliezen.

2. Elektrische veiligheid

a) De netsteker van het apparaat moet in de contactdoos passen. De steker mag op geen enkele wijze worden veran- derd. Gebruik géén adaptersteker in combinatie met geaarde apparaten. Ongewijzigde stekers en passende contactdozen verminderen het risico van elektrische schokken. b) Vermijd lichaamscontact met geaarde oppervlakken zoals buizen, verwar- mingen, fornuizen en koelkasten. Er bestaat een verhoogd risico voor elektrische schokken wanneer uw lichaam geaard is. c) Stel het apparaat niet bloot aan regen en vocht. Het binnendringen van water in een elektrisch apparaat verhoogt het risico van elektrische schokken. d) Gebruik de kabel nooit ondoelmatig, bijv. om het apparaat te dragen, op te hangen of om de steker uit de con- tactdoos te trekken. Houd de kabel verwijderd van hitte, olie, scherpe randen of bewegende apparaaton- derdelen. Verwarde of beschadigde kabels verhogen het risico van elektrische schokken. e) Gebruik alléén verlengkabels die ook voor het buitenbereik geschikt zijn wanneer u met een elektrisch gereed- schap in de openlucht werkt. Het ge bruik van een voor het buitenbereik geschikte kabel vermindert het risico van elektrische schokken. f) Wanneer u met een elektrisch gereed- schap in een vochtige omgeving moet werken, dient u een foutstroom-veilig- heidsschakelaar te gebruiken. Het ge-46 NL/BE bruik van een foutstroom-veiligheidsschakelaar vermindert het risico van elektrische schokken.

3. Veiligheid van personen

a) Wees steeds opmerkzaam, let op wat u doet en ga met overleg te werk met een elektrisch gereedschap. Gebruik het apparaat niet wanneer u moe bent of onder de invloed van drugs, alcohol of medicijnen staat. Een moment van onachtzaamheid tijdens het gebruik van het apparaat kan tot ernstig letsel leiden. b) Draag naast de persoonlijke veilig- heidsuitrusting altijd een veiligheids bril. Het dragen van een persoonlijke veiligheids- uitrusting zoals stofmasker, slipvaste veilig- heidsschoenen, -helm of gehoorbescherming helpt, al naargelang het soort en de toepassing van het elektrische gereedschap, het risico voor letsel te verminderen. c) Vermijd een ongewenste ingebruikna- me van het apparaat. Waarborg dat het elektrische gereedschap uitgescha- keld is voordat u het op de stroomvoor- ziening aansluit, in de hand neemt of draagt. Wanneer u tijdens het dragen van het apparaat de vinger aan de AAN- / UIT-Schakelaar hebt of het apparaat in- geschakeld is, kan dit tot ongevallen leiden. d) Verwijder de instelgereedschappen of schroefsleutel voordat u het appa- raat inschakelt. Een gereedschap of sleutel dat / die zich in een draaiend onderdeel van het apparaat bevindt, kan letsel veroorzaken. e) Vermijd een abnormale lichaamshou- ding. Zorg altijd voor een veilige stand en houd te allen tijde het evenwicht. Op deze wijze kunt u het apparaat vooral in onverwachte situaties beter controleren. f) Draag geschikte werkkleding. Draag géén wijde kleding of sieraden. Houd haren, kleding en handschoenen van bewegende onderdelen verwijderd. Vlotte kleding, sieraden of haren kunnen door bewegende onderdelen wordt ingetrokken. g) Wanneer stofafzuigingsinrichtingen en -opvanginrichtingen gemonteerd worden, dient u te waarborgen dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van deze inrichtingen vermindert het gevaar door stof.

4. Zorgvuldige omgang met

en gebruik van elektrische apparaten a) Belast het apparaat nooit te zwaar. Gebruik voor uw werkzaamheden het daarvoor bestemde gereedschap. Met het geschikte elektrische gereedschap werkt u beter en veiliger in het voorgeschreven vermogensbereik. b) Gebruik géén elektrisch gereedschap met een defecte schakelaar. Een elektrisch gereedschap dat niet meer in- of uitgeschakeld kan worden, is gevaarlijk en moet worden gerepareerd. c) Trek de steker uit de contactdoos voor- dat u apparaatinstellingen uitvoert, toebehoren vervangt of het apparaat weglegt. Hierdoor voorkomt u dat het appa- raat abusievelijk ingeschakeld wordt. d) Bewaar niet-gebruikte elektrische gereedschappen buiten het bereik van kinderen. Laat géén personen met het apparaat werken die niet vertrouwd zijn met het apparaat of die deze aan- wijzingen niet hebben gelezen. Elektri- sche gereedschappen zijn gevaarlijk wanneer ze door onervaren personen worden gebruikt. e) Onderhoud het apparaat zorgvuldig. Controleer of bewegende apparaat- onderdelen optimaal functioneren en niet klemmen en of onderdelen gebro- ken of zodanig beschadigd zijn dat de functie van het apparaat belemmerd wordt. Laat beschadigde onderdelen vóór het gebruik van het apparaat repareren. Veel ongelukken zijn terug te voeren op slecht onderhouden elektrische apparaten. Algemene veiligheidsinstructies voor elektrische gereedschappen Algemene veiligheidsinstructies voor elektrische gereedschappen47 NL/BE Algemene veiligheidsinstructies voor elektrische gereedschappen f) Houd snijgereedschappen scherp en schoon. Zorgvuldig gereinigde snijgereed- schappen met scherpe snijranden gaan minder vaak klemmen en kunnen eenvoudiger worden geleid. g) Gebruik elektrisch gereedschap, toebehoren, hulpgereedschap enz. overeenkomstig deze aanwijzingen en zoals het voor dit apparaattype voorgeschreven is. Houd daarbij re- kening met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de bestemde toepassingen kan tot gevaarlijke situaties leiden.

Laat uw apparaten door het servicepunt of een gekwalificeerd vakpersoneel

alléén met originele onderdelen repa- reren. Op deze wijze wordt gewaarborgd d

de veiligheid van het apparaat behouden blijft. Apparaatspecifieke veilig- heidsinstructies voor tafelboormachines Houd het elektrische gereedschap tij- dens het werken met beide handen vast en zorg voor een veilige stand. Het elektrische gereedschap wordt met twee handen veiliger bediend. Beveilig het gereedschap. U werkt veili- ger met een in een spaninrichting of bankschroef vastgehouden gereedschap dan wanneer u het met uw hand vasthoudt. Houd het werkbereik schoon. Materiaalmengsels zijn bijzonder gevaarlijk. Lichtmetaalstof kan ontbranden of exploderen. Gebruik het apparaat niet wanneer de netkabel of de netsteker beschadigd is. Raak de voedingskabel niet aan wan- neer hij tijdens het werk beschadigd of doorgesneden wordt. Onderbreek on- middellijk de stroomtoevoer en laat het apparaat vervolgens uitsluitend repareren door een vak- man of het bevoegde servicepunt. Beschadigde kabels verhogen het risico voor elektrische schokken. Draag veiligheidshandschoenen bij het vervangen van de hulpstukken. Hulp- stukken worden warm tijdens langer gebruik. Gebruik het elektrische gereedschap alléén voor droge slijpwerkzaamheden. Gebruik het apparaat niet wanneer het vochtig is en ook niet in een voch- tige omgeving. Het binnendringen van water in een elektrisch apparaat verhoogt het risico voor elektrische schokken. Houd de handen van het zaagbereik verwijderd. Grijp nooit onder het werkstuk. In geval van contact met het zaagblad bestaat gevaar voor letsel. Gebruik geschikte zoekapparatuur om verborgen verzorgingsleidingen op te sporen of neem contact op met het lokale nutsbedrijf. Het contact met stroomleidingen kan brand en een elektrische schokken veroorzaken. Beschadiging van een gasleiding kan een explosie veroorzaken. Het binnendringen in een waterleiding veroorzaakt materiële schade en kan een elektrische schok veroorzaken. Wanneer u het apparaat in de open- lucht gebruikt, dient u het via een foutstroom-veiligheidsschakelaar (FI-schakelaar) met maximaal 30 mA aan te sluiten. Gebruik alléén een voor het buitenbereik toegestaan verlengsnoer. De door de bewerking bewerken onstaande schadelijke / giftige stoffen vormen een gevaar voor de gezondheid van de bedienende persoon of in de buurt aanwezige personen. Draag een veiligheidsbril en een stof- masker! Zorg bij de bewerking van kunststof- fen, verf, lak enz. voor afdoende ventilatie. Drenk materialen of te bewerken oppervlakken niet met oplosmiddel- houdende vloeistoffen. Algemene veiligheidsinstructies voor elektrische gereedschappen48 NL/BE

Arbeidsinstructies Arbeidsprincipe: Door de oscillerende aandrijving trilt het hulpstuk tot 21000 keer per minuut heen en weer. Hierdoor is het mogelijk om op kleine ruimte exact te werken. Zagen / doorslijpen: Gebruik alléén onbeschadigde en in optimale staat verkerende zaagbladen. Verbogen, on- scherpe of op andere manier beschadigde zaagbladen kunnen breken. Neem bij het zagen van lichte bouwstoffen de wettelijke bepalingen en de aanwijzingen van de materiaalfabrikant in acht. Bij het invalzagen mogen alleen zachte materi- alen zoals hout, gipskarton e.d. worden bewerkt! Schuren: Let op een gelijkmatige aanpersdruk voor een langere levensduur van de schuurbladen.

Stof- / spaanderafzuiging Asbesthoudend materiaal mag niet worden bewerkt. Asbest geldt als kankerverwekkend. BRANDGEVAAR! Bij het werken met elektrische apparaten die over een stofbox beschikken of door middel van een sto- fafzuiginrichting met de stofzuiger kunnen worden ver- bonden, bestaat brandgevaar! Onder ongunstige omstandigheden zoals bijv. bij vonkenregen, bij het schuren van metaal of metaalresten in hout, kan hout- stof in de stofbox (of in de stofzak van de stofzuiger) zelf ontbranden. Dit kan vooral gebeuren wanneer het houtstof met lakresten of andere chemische stof- fen vermengd is en het te schuren product na een lange bewerking heet geworden is. Vermijd daarom absoluut oververhitting van het te schuren product en het apparaat. Leeg vóór iedere werkpauze altijd eerst de stofbox resp. de stofzak van de stofzuiger. Draag een ademhalingsmasker! Gebruik altijd een stofafzuiging. Zorg voor een goede ventilatie van het werkbereik. Let op de in uw land van toepassing zijnde voorschriften voor de te bewerken materialen.

Stofafzuiging aansluiten Schuif de componenten afzuigkanaal 13 b

ringaansluiting 13 c in elkaar. Plaats de stofaf- zuiging

op het apparaat. Bevestig deze door hem in de bevestiging van de behuizing 13 a

de ventilatiesleuven

vast te haken (zie afbeel- ding H). Schuif de slang in een geschikt stofafzuigsy steem (bijv. een werkplaatsstofzuiger) op de adapter voor de externe afzuiging.

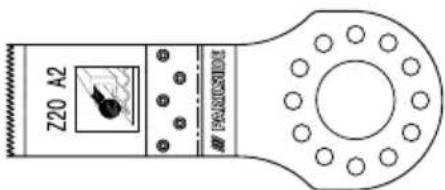

Hulpstuk kiezen Opmerking: De universele bevestiging met een- voudige gereedschapswissel is passend voor alle gangbare accessoires. Invalzaagblad (20 mm) Z20 A2

Materialen: Plaatmateriaal en buizen tot ca. 3 mm, van aluminium, koper Toepassing:

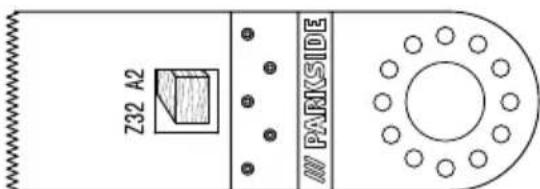

• Doorslijpen en inkorten van buizen en plaatmateriaal (zie afb. J) Invalzaagblad (32 mm) Z32 A2

Algemene veiligheidsinstructies voor elektrische gereedschappen / Montage Montage49 NL/BE Algemene veiligheidsinstructies voor elektrische gereedschappen / Montage Materiaal: Hout, kunststof, gips en andere zachte materialen Toepassing:

• doorslijp- en invalzaagsneden

• dicht bij de rand zagen, ook op moeilijk toegankelijke plekken Voorbeeld: zagen van uitsparingen in lichte bouwwanden. (zie afb. B en D) Schuurplaat

Materiaal: Hout (schuurbladen bij de levering inbegrepen), verf*, steen* *afhankelijk van het schuurblad Toepassing:

• schuren langs randen en op moeilijk toegankelijke plekken (zie afb. G en H) Segmentzaagblad Z85 A2

Materiaal: Hout, metaal Toepassing:

• doorslijp- en invalzaagsneden

• dicht bij de rand zagen, ook op moeilijk toe- gankelijke plekken Voorbeeld: bewerken van parket e.a. vloerbedekkin- gen, ook met invalzaagsneden. (zie afb. C, E en F) Schraapmes Z52 A2

• Verwijderen van materiaalresten, bijvoorbeeld tegellijm bij de vervanging van beschadigde tegels (zie afb. I)

Hulpstukken vervangen OPMERKING: Als u de stofafzuiging wilt gebrui- ken, moet u deze vóór de montage of de vervan ging van het hulpstuk aansluiten (zie hoofdstuk “Stofaf- zuiging aansluiten”). GEVAAR VOOR LETSEL! Trek vóór alle werkzaamheden aan het elektrische gereedschap altijd eerst de netsteker uit de contactdoos. Verwijder zo nodig een reeds gemonteerd hulpstuk. Draai hiervoor met de binnenzeskant- sleutel

los en verwijder het hulpstuk. Plaats het gereedschap (bijv. het invalzaag- blad

) op de gereedschapsopname. OPMERKING: U kunt de gereedschappen in willekeurige rasterposities op de gereedschaps- houder plaatsen. Bevestig het hulpstuk met de spanschroef

. Draai hiervoor de span- schroef

vast met de binnenzeskantsleutel

Controleer het hulpstuk op correcte montage. Verkeerd of niet veilig bevestigde hulpstukken kunnen tijdens het bedrijf losraken en persoonlijk letsel veroorzaken. Montage50 NL/BE

Schuurblad op de schuurplaat plaatsen Plaats het schuurblad

aan een zijde van de schuurplaat

vlak afsluitend en leg het schuurblad vervolgens op de schuurplaat.

In- / uitschakelen Schuif de AAN- / UIT-Schakelaar

naar voren om het apparaat in te schakelen. Schuif de AAN- / UIT-Schakelaar

naar ach- teren om het apparaat uit te schakelen.

Aantal oscillaties voorselecteren Selecteer met behulp van het stelwiel voor het aantal oscillaties

het vereiste aantal oscillaties. OPMERKING: het vereiste aantal oscillaties is afhankelijk van het materiaal en de werkomstandig- heden en kan in een praktische test worden bepaald.

Onderhoud en reiniging GEVAAR VOOR LETSEL! Trek vóór alle werkzaamheden aan het elektrische gereedschap altijd eerst de netsteker uit de contactdoos. Gebruik géén scherpe voorwerpen voor de rei- niging van het apparaat. Er mogen geen vloei- stoffen in het apparaat dringen. In het andere geval kan het apparaat beschadigd worden. Reinig het apparaat regelmatig, het best direct na beëindiging van de werkzaamheden. Gebruik voor de reiniging van de behuizing een droge doek - gebruik nooit benzine, oplosmidde- len of reinigmiddelen die de kunststof aantasten. Voor de grondige reiniging van het apparaat hebt u een stofzuiger nodig. De luchtopeningen moeten altijd vrij blijven. Verwijder het aanhechtende schuurstof met een kwast.

Service Laat uw appara- ten door het servicepunt of een gekwa- lificeerd vakpersoneel en alléén met originele onderdelen repareren. Op deze wijze wordt gewaarborgd dat de veilig- heid van het apparaat behouden blijft. Laat de steker of de aansluitleiding altijd door de fabri- kant van het apparaat of door diens technische dienst repareren. Op deze wijze wordt gewaarborgd dat de veiligheid van het apparaat behouden blijft. Opmerking: Niet vermelde reserveonderdelen (zoals koolborstels, schakelaars) kunt u via ons Callcenter bestellen.

Garantie U heeft op dit apparaat 3 jaar garantie vanaf de aankoopdatum. Het apparaat is met de grootst mogelijke zorg vervaar- digd en voorafgaand aan de levering nauwkeurig gecontroleerd. Bewaar a.u.b. de kassabon als aankoopbewijs. Als u aanspraak wilt maken op garantie, neem dan a.u.b. telefonisch contact op met uw servicefiliaal. Alleen op die manier is een kostenloze verzending van uw product gegarandeerd. De garantie geldt alleen voor materiaal- of fabrica- gefouten, echter niet voor transportschade, of voor onderdelen die aan slijtage onderhevig zijn, of voor beschadigingen aan breekbare delen, bijv. schake- laars of accu’s. Het product is uitsluitend bestemd voor privé-gebruik en niet voor bedrijfsmatige doel- einden. Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparaties die niet door ons geautoriseerd servicefiliaal zijn uitgevoerd, vervalt de garantie. Uw wettelijke rechten worden door deze garantie niet beperkt. Montage / Ingebruikname / Onderhoud en reiniging / Service / Garantie … / Afvoer / Vertaling van de originele EG-conformiteitsverklaring / Fabrikant51 NL/BE Montage / Ingebruikname / Onderhoud en reiniging / Service / Garantie De garantieperiode wordt niet verlengd door de aan- sprakelijkheid. Dit geldt eveneens voor vervangen en gerepareerde onderdelen. Schade en gebreken die mogelijk reeds bij de aankoop aanwezig zijn, moeten direct na het uitpakken worden gemeld, ui- terlijk echter twee dagen na de dag van aankoop. Na verstrijken van de garantieperiode moeten alle voorkomende reparaties vergoed worden.
