KÄYTTÖOHJE PMFW 310 A1 PARKSIDE

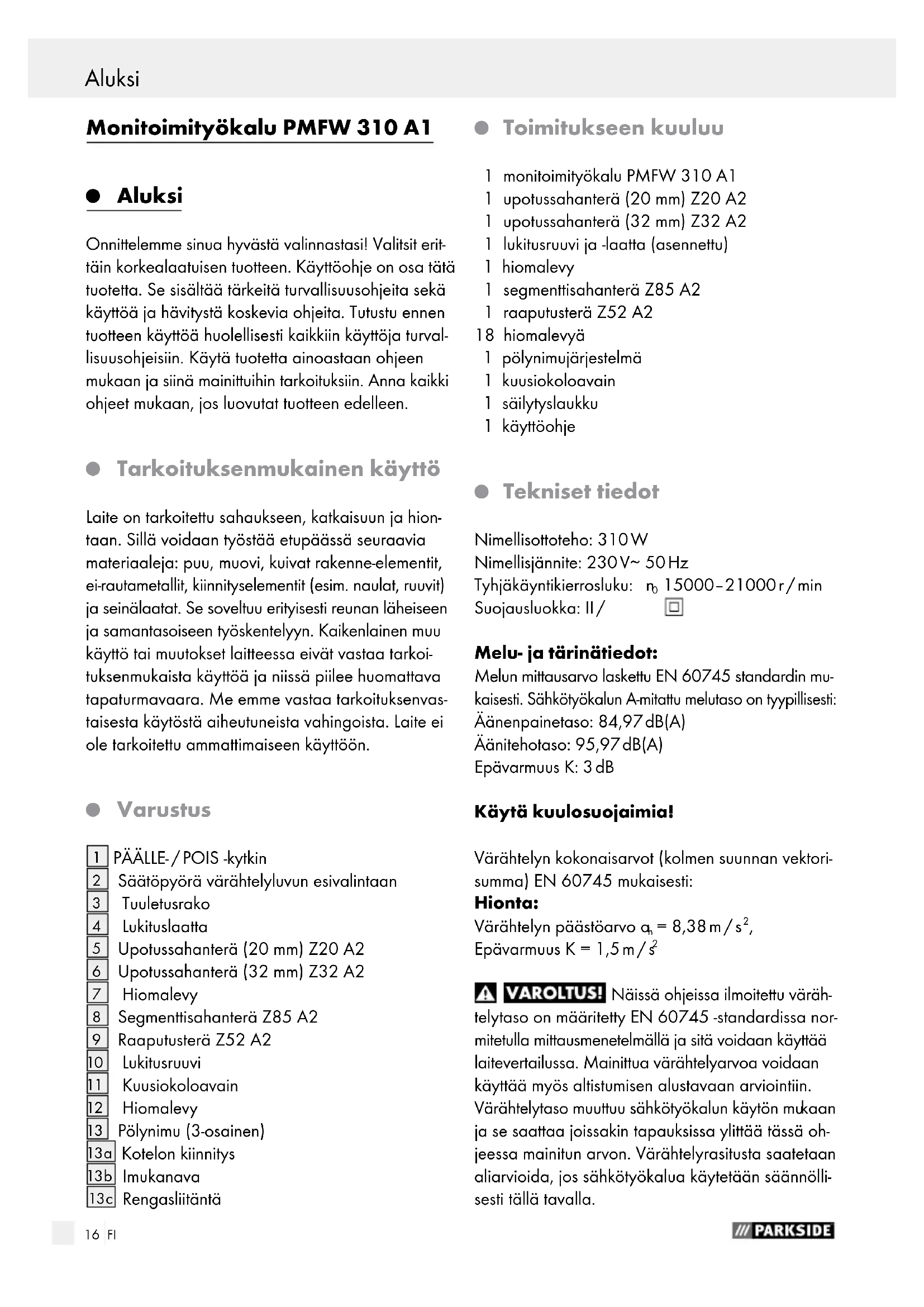

Aluksi Onnittelemme sinua hyvästä valinnastasi! Valitsit erit- täin korkealaatuisen tuotteen. Käyttöohje on osa tätä tuotetta. Se sisältää tärkeitä turvallisuusohjeita sekä käyttöä ja hävitystä koskevia ohjeita. Tutustu ennen tuotteen käyttöä huolellisesti kaikkiin käyttöja turval- lisuusohjeisiin. Käytä tuotetta ainoastaan ohjeen mukaan ja siinä mainittuihin tarkoituksiin. Anna kaikki ohjeet mukaan, jos luovutat tuotteen edelleen.

Tarkoituksenmukainen käyttö Laite on tarkoitettu sahaukseen, katkaisuun ja hion- taan. Sillä voidaan työstää etupäässä seuraavia materiaaleja: puu, muovi, kuivat rakenne-elementit, ei-rautametallit, kiinnityselementit (esim. naulat, ruuvit) ja seinälaatat. Se soveltuu erityisesti reunan läheiseen ja samantasoiseen työskentelyyn. Kaikenlainen muu käyttö tai muutokset laitteessa eivät vastaa tarkoi- tuksenmukaista käyttöä ja niissä piilee huomattava tapaturmavaara. Me emme vastaa tarkoituksenvas- taisesta käytöstä aiheutuneista vahingoista. Laite ei ole tarkoitettu ammattimaiseen käyttöön.

Säätöpyörä värähtelyluvun esivalintaan

Segmenttisahanterä Z85 A2

Pölynimu (3-osainen) 13 a Kotelon kiinnitys 13 b Imukanava 13 c Rengasliitäntä

Toimitukseen kuuluu 1 monitoimityökalu PMFW 310 A1 1 upotussahanterä (20 mm) Z20 A2 1 upotussahanterä (32 mm) Z32 A2 1 lukitusruuvi ja -laatta (asennettu) 1 hiomalevy 1 segmenttisahanterä Z85 A2 1 raaputusterä Z52 A2 18 hiomalevyä 1 pölynimujärjestelmä 1 kuusiokoloavain 1 säilytyslaukku 1 käyttöohje

Tekniset tiedot Nimellisottoteho: 310 W Nimellisjännite: 230 V∼ 50 Hz Tyhjäkäyntikierrosluku: n

15000–21000 r / min Suojausluokka: II / Melu- ja tärinätiedot: Melun mittausarvo laskettu EN 60745 standardin mu- kaisesti. Sähkötyökalun A-mitattu melutaso on tyypillisesti: Äänenpainetaso: 84,97 dB(A) Äänitehotaso: 95,97 dB(A) Epävarmuus K: 3 dB Käytä kuulosuojaimia! Värähtelyn kokonaisarvot (kolmen suunnan vektori- summa) EN 60745 mukaisesti: Hionta: Värähtelyn päästöarvo a

Näissä ohjeissa ilmoitettu väräh- telytaso on määritetty EN 60745 -standardissa nor- mitetulla mittausmenetelmällä ja sitä voidaan käyttää laitevertailussa. Mainittua värähtelyarvoa voidaan käyttää myös altistumisen alustavaan arviointiin. Värähtelytaso muuttuu sähkötyökalun käytön mu kaan ja se saattaa joissakin tapauksissa ylittää tässä oh- jeessa mainitun arvon. Värähtelyrasitusta saatetaan aliarvioida, jos sähkötyökalua käytetään säännölli- sesti tällä tavalla.17 FI Aluksi / Sähkötyökaluja koskevat yleiset turvaohjeetAluksi Huomio: Liikekuormituksen arvioimiseksi tietyn työajan kestäessä on huomioitava myös ajat, jolloin laite on sammutettuna, tai ajat, jolloin laite on käyn- nissä, mutta ei työkäytössä. Tämä saattaa vähentää merkittävästi liikerasitusta kokonaistyöskentelyajan kestäessä. Sähkötyökaluja koskevat yleiset turvaohjeet Lue kaikki turva- ja muut ohjeet! Turva- ja muiden ohjei- den laiminlyönti voi aiheuttaa sähköiskun, tulipalon ja / tai vakavia loukkaantumisia. Säilytä kaikki turva- ja muut ohjeet tulevaa tarvetta varten! Turvallisuusohjeissa käytetty käsite ”sähkötyökalu“ koskee verkkokäyttöisiä sähkötyökoneita (verkko- johdolla) ja akkukäyttösisiä sähkötyökoneita (ilman johtoa).

1. Työpaikkaturvallisuus

a) Pidä työskentelypaikka puhtaana ja hyvin valaistuna. Epäjärjestys ja huono valaistus voivat johtaa tapaturmiin. b) Älä käytä laitetta räjähdysvaaralli- sessa ympäristössä, jossa säilytetään helposti syttyviä nesteitä, kaasuja tai jossa kehittyy pölyä. Sähkötyökalut kehit- tävät kipinöintiä, joka voi sytyttää pölyn tai höyryn. c) Lapsien ja asiattomien henkilöiden läsnäolo työpaikalla laitteen ollessa käynnissä ei ole sallittua. Voit helposti menettää kontrollin laitteeseen.

2. Sähköturvallisuus

a) Laitteen pistokkeen pitää sopia pisto- rasiaan. Pistoketta ei saa muuttaa millään tavalla. Älä käytä adapteria yhdessä suojamaadoitettujen laitteiden kanssa. Alkuperäinen pistoke ja sopivat pis- torasia vähentävät sähköiskuvaaraa. b) Vältä kosketusta maadoitettuihin pin- toihin, kuten putkiin, lämpöpatterei- hin, liesiin sekä jääkaappeihin. Vaarana on saada sähköisku, jos kehosi on maadoitettu.

Älä pidä laitetta sateessa tai muussa kosteudessa. Veden pääsy laitteeseen lisää sähköisku vaaraa. d) Älä kanna laitetta riiputtamalla sitä kaapelista ja vedä kaapeli irti pistora- siasta pitämällä kiinni pistokkeesta. Älä jätä kaapelia kuumaan paikkaan, älä päästä siihen öljyä, varo teräviä reunoja sekä laitteen pyöriviä osia. Vialliset tai kietoutuneet kaapelit lisäävät riskiä saada sähköisku. e) Jos työskentelet ulkotiloissa, käytä silloin jatkokaapelia, jonka käyttö on sallittu myös ulkotilaan. Ulkotilaan sovel- tuva kaapeli vähentää riskiä saada sähköisku. f) Jos sähkötyökalua joudutaan käyttä- mään kosteassa ympäristössä, on käytettävä vikavirtakytkintä. Vikavirta- kytkimen käyttö pienentää sähköiskun vaaraa.

3. Henkilöiden turvallisuus

a) Ole aina tarkkaavainen, tarkista aina, mitä teet ja toimi järkevästi sähkölait- teilla työskennellessäsi. Älä käytä laitetta, jos olet väsynyt, käyttänyt huumeita, alkoholia tai lääkkeitä. Epätarkkaavaisuus laitetta käytettäessä voi aiheuttaa vaikeita loukkaantumisia. b) Käytä henkilökohtaisia turvavarustei- ta ja suojalaseja aina. Henkilökohtaisten turvavarusteiden käyttö, kuten pölynaamari, turvakengät, kypärä tai kuulosuoja, vähentä- vät loukkaantumisriskiä. c) Varo käynnistämästä laitetta vahin- gossa. Varmista, että sähkötyökalu on kytketty pois päältä, ennen kuin liität sen pistorasiaan, nostat sen tai kannat sitä. Tapaturmat ovat mahdollisia, jos sormesi on laitetta kantaessasi virtakytki- mellä tai laite on kytketty päälle.18 FI Sähkötyökaluja koskevat yleiset turvaohjeet Sähkötyökaluja koskevat yleiset turvaohjeet / Asennus d) Poista kaikki työkalut ja ruuviavaimet paikalta ennen kuin kytket laitteen. Pyörivässä laiteosassa oleva työkalu tai avain voi johtaa tapaturmaan. e) Vältä työskentelemästä epätavalli- sessa asennossa. Asetu tukevaan asentoon ja pysyttele koko ajan tasa- painossa. Pystyt silloin hallitsemaan laitteen erityisesti yllättävissä tilanteissa. f) Käytä sopivaa vaatetusta. Älä käytä löysiä vaatteita äläkä pidä koruja. Hiukset, vaatteet ja käsineet on pidet- tävä etäällä liikkuvista osista. Löysät vaatteet, korut ja avonaiset hiukset voivat jäädä kiinni liikkuviin osiin. g) Jos laitteeseen asennetaan pölynimu- ri- ja lastunkeruulaite, varmistu sitä ennen, että osat on liitetty ja niitä käy- tetään oikein. Näiden laitteiden liittäminen vähentää pölystä aiheutuvia vaaroja.

4. Sähkötyökalujen huolellinen

käsittely ja käyttö a) Älä ylirasita laitetta. Käytä työssäsi tätä työtä varten tarkoitettua sähkö- työkalua. Sopivan sähkötyökalun kanssa työskentelet paremmin ja varmemmin sen teho- alueella. b) Älä käytä mitään sähkötyökalua, jonka käynnistyskytkin on viallinen. Sähkötyökalu, jota ei voi enää kytkeä päälle tai päältä, on vaarallinen ja se on korjattava. c) Irrota pistotulppa pistorasiasta, ennen kuin säädät laitetta, vaihdat sen va- rusteita tai laitat sen varastoon. Nämä varotoimenpiteet estävät sen, että laite käynnistyy vahingossa. d) Säilytä sähkötyökaluja silloin, kun nii- tä ei käytetä, lasten ulottumattomissa. Älä anna henkilöiden käyttää laitetta, jos he eivät tunne sitä tai eivät ole lu- keneet näitä käyttöohjeita. Sähkötyöka- lut ovat vaarallisia, jos kokemattomat henkilöt käyttävät niitä. e) Hoida laitetta huolellisesti. Tarkasta, toimivatko sen liikkuvat osat moit- teettomasti ja että ne eivät jumitu; tarkasta, onko joku osa katkennut tai murtunut tai vahingoittunut niin, että se haittaa laitteen toimintaa. Korjauta vialliset osat aina ennen kuin käytät laitetta. Moni tapaturma johtuu huonosti huolletuista sähkötyökaluista. f) Pidä terät terävinä ja puhtaina. Huolella hoidetut leikkuuterät terävine leikkuureunoineen eivät juutu niin helposti kiinni työkappaleeseen ja ne toimivat kevyemmin. g) Käytä sähkötyökaluja, lisätarvikkei- ta, käyttötarvikkeita jne. tässä esitet- tyjen määräysten mukaisesti ja aina erityistä tyyppiä vastaavasti. Ota huomioon työolosuhteet ja työ. Sähkö- työkalujen käyttö muuhun kuin sille määrättyyn tarkoitukseen voi aiheuttaa vaarallisia tilanteita.

a) Anna laitteet huoltoliikkeen tai sähkö- liikkeen korjattavaksi. Korjauksissa

aa käyttää vain alkuperäisiä varaosia

Laitteesi säilyy näin turvallisena.

Monitoimityökalun laitekohtai- set turvallisuusohjeet Pidä työskennellessäsi sähkötyöka- lusta kiinni molemmin käsin ja seiso tukevasti. Sähkötyökalun ohjaus on turvalli- sempaa kaksi käsin. Varmista työkappale. Kiristyslaitteella tai ruuvipuristimella kiinnitetty työkappale pysyy varmemmin paikoillaan kuin käsin kiinnitetty. Pidä työpaikkasi siistinä. Materiaalise- koitukset ovat erittäin vaarallisia. Kevytmetallipöly voi palaa tai räjähtää. Älä koskaan käytä laitetta, jos verk- kojohto tai verkkopistoke on viallinen. Älä koske verkkojohtoon, jos se vioit- tuu tai katkeaa käytön aikana. Irrota vioittunut verkkopistoke välittömästi ja anna ammattimiehen tai huoltopalvelun korjata se. Vioittunut johto kohottaa sähköiskunvaaraa.19 FI Sähkötyökaluja koskevat yleiset turvaohjeet / Asennus Käytä käyttötyökalua vaihtaessasi suojakäsineitä. Käyttötyökalut kuumenevat pitempiaikaisessa käytössä. Käytä sähkötyökalua vain kuivahion- taan. Älä koskaan käytä laitetta kosteassa ympäristössä tai jos se on kostea. Veden tunkeutuminen sähkölaitteeseen kohottaa säh- köiskuriskiä. Pidä kädet pois sahausalueelta. Älä koskaan pistä kättäsi työkappaleen alle. Sahanterään koskettaminen on vaarallista, loukkaantumisvaara. Etsi piilossa olevat sähköjohdot sopi- valla hakulaitteella tai pyydä neuvoa paikalliselta sähkölaitokselta. Kosketus sähköjohtoihin voi sytyttää tulipalon tai aiheuttaa sähköiskun. Vaurioitunut kaasujohto voi aikaan- saada räjähdyksen. Vesijohdon sisälle tunkeu- tuminen aiheuttaa aineellisia vaurioita tai myös sähköiskun. Kun työskentelet ulkona, liitä laite vi- kavirta (FI)-suojakytkimellä maksimi 30 mA laukaisuvirralla. Käytä vain ulko- käyttöön hyväksyttyä jatkojohtoa. Työstössä syntyvät haitalliset / myrkylliset pölyt vaarantavat käyttäjän tai lähellä olevien henkilöiden terveyden. Käytä suojalaseja ja pölysuojanaa- maria! Huolehdi riittävästä tuuletuksesta työs- täessäsi muoveja, värejä, maaleja ym. Älä kastele aineita tai työstettäviä pintoja liuotusainepitoisilla nesteillä.

Työohjeet Työskentelyperiaate: Oskillointitoiminnon ansiosta käyttötyökalu heilahte- lee edestakaisin 21000 kertaa minuutissa. Tämä mah- dollistaa täsmällisen työskentelyn myös pienissä tiloissa. Sahaus / katkaisu: Käytä vain ehjiä, moitteettomia sahanteriä. Vääntyneet, tylsät tai muuten vialliset sahanterät voivat murtua. Noudata kevytrakennemateriaaleja sahatessa- si lain määräyksiä ja materiaalin valmistajan suosituksia. Upotussahauksessa on sallittua työstää vain peh- meitä materiaaleja, kuten puu, kipsikartongit yms. Hionta: Hio tasaisesti painaen, näin hiomapaperit kestävät pitempään.

Pölyn- / lastujen imu Asbestipitoisen materiaalin työstö on kielletty. Asbestia pidetään karsinogeenisena. PALOVAARA! Kun työskennel- lään sähkölaitteilla, joissa on pölylaatikko tai jotka voidaan yhdistää pölynpoistolla pölynimuriin, uhkaa palovaara! Epäsuotuisissa olosuhteissa kuten esim. kipinöiden lentäessä, hiottaessa metallia tai metallin rippeitä puussa, voi puupöly pölysäkissä (tai pölyn-

murin pölypussissa) syttyä itsestään palamaan. Tämä voi tapahtua etenkin silloin, jos puupölyyn on sekoit- tunut maalin tähteitä tai muita kemiallisia aineita ja hiottava kappale on pitkän työskentelyn jälkeen kuum

Vältä siitä syystä ehdottomasti työstettävän kappaleen ja laitteen ylikuumenemista ja tyhjennä pölylaatikko tai pölynimurin pölypussi aina ennen työtaukoja. Käytä pölynsuojanaamaria! Käytä työskennellessäsi aina pölynpoistoimua. Huolehdi hyvästä tuuletuksesta työpaikalla. Noudata aina työstettäviä materiaalia koskevia maakohtaisia määräyksiä.

Pölynpoistoimun liitäntä Työnnä osat imukanava 13 b ja rengasliitin 13 c yhteen. Aseta pölynpoisto

laitteeseen. Kiinni- tä se liittämällä kotelokiinnike 13 a tuuletusauk- koihin

(katso kuva H). Aseta pölynimulaitteen letku (esim. korjaamon pölynimurin) ulkopuolisen imulaitteen sovittimeen.20 FI Asennus / Käyttöönotto / Huolto ja puhdistus / Huolto / TakuuAsennus

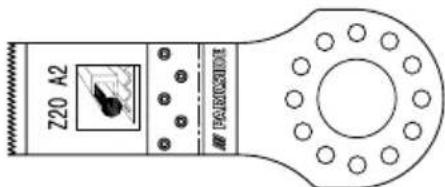

Käyttötyökalun valinta Huomautus: Yleiskiinnitin, johon työkalun vaihto käy helposti, soveltuu kaikille tavallisille lisävarusteille. Upotussahanterä (20 mm) Z20 A2

Materiaalit: Levyt ja putket noin 3 mm asti alumiinia, kuparia Käyttö:

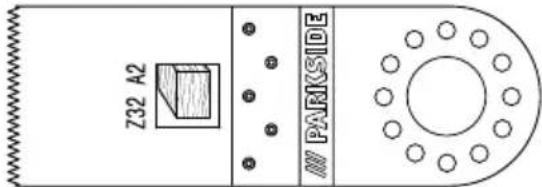

• Putkien ja levyjen erotus ja katkaisu (katso kuva J) Upotussahanterä (32 mm) Z32 A2

Materiaalit: puu, muovi, kipsi ja muut pehmeät materiaalit Käyttö:

• Katkaisu- ja upotussahaus

• Reunan läheinen sahaus, myös vaikeasti tavoitettavissa paikoissa Esimerkki: syvennysten sahaus kevytrakenneseiniin. (katso kuva B ja D) Hiomalevy

Materiaalit: Puu (hiomalaikat kuuluvat toimitukseen), väri*, kivi* *hiomalaikasta riipuen Käyttö:

• Hionta reunoilla ja vaikeasti tavoitettavissa paikoissa (katso kuva G ja H) Segmenttisahanterä Z85 A2

Materiaalit: Puu, metalli Käyttö:

• Katkaisu- ja upotussahaus

• Reunan läheinen sahaus, myös vaikeasti tavoi- tettavissa paikoissa Esimerkki: Parketin ja muiden lattiapäällysteiden käsittely, myös upotussahauksella. (katso kuva C, E ja F) Raaputusterä Z52 A2

Materiaalit: Laasti- / betonijäämät, laatta- / mattoliima, väri- / silikonijäämät Käyttö:

• Materiaalijäämien poistaminen, esim. laattaliima viallisten laattojen vaihdossa. (katso kuva I)

Käyttötyökalun vaihto HUOMAUTUS: Mikäli haluat käyttää pölynimua, se on liitettävä ennen työkalun asennusta tai vaihtoa (katso ”Pölynimun liitäntä”). LOUKKAANTUMISVAARA! Irrota verkkopistoke pistorasiasta21 FI Asennus / Käyttöönotto / Huolto ja puhdistus / Huolto / TakuuAsennus ennen kaikkiin sähkötyökalulla suori- tettaviin töihin ryhtymistä. Poista tarvittaessa jo asennettu työkalu. Avaa kuusiokoloavaimella

ja ota käyttötyökalu pois paikoiltaan. Aseta käyttötyökalu (esim. upotussahanterä

työkalunpitimeen. HUOMAUTUS: Voit asettaa käyttötyökalut haluttuihin lukitusasentoihin työkalunpitimeen. Kiinnitä käytettävä työkalu lukitusruuvilla

. Kiristä lukitusruuvi

kuusiokolo- avaimella

Tarkista, että käyttötyökalu on kun- nolla paikoillaan. Väärin ja epävarmasti kiinnitetyt työkalut voivat irrota käytön aikana ja käyttäjä loukkaantua.

toiselle puolelle tasareunaisesti, aseta hiomapaperi tämän jälkeen hiomalevylle.

Päälle- / poiskytkentä Käännä PääLLE- / POIS -kytkin

eteen, kun haluat käynnistää laitteen. Käännä PääLLE- / POIS -kytkin

taakse, kun haluat sammuttaa laitteen.

Värähtelyluvun esivalinta Valitse säätöpyörällä värähtelyluvun esivalinta

tarvittava värähtelyluku. HUOMAUTUS: Vaadittava värähtelyluku on riippu- vainen työstettävästä materiaalista ja työolosuhteista ja se voidaan saada selville käytännön kokeiluissa.

Huolto ja puhdistus LOUKKAANTUMISVAARA! Irrota verkkopistoke pistorasiasta ennen kaikkiin sähkötyökalulla suori- tettaviin töihin ryhtymistä. Älä käytä laitteen puhdistukseen teräviä esineitä. Laitteen sisälle ei saa päästä mitään nesteitä. Ne voivat vaurioittaa laitteen. Puhdista laite aina säännöllisesti heti töiden päätyttyä. Käytä kotelon puhdistukseen kuivaa liinaa. Älä missään tapauksessa käytä bensiiniä, liuottimia äläkä puhdistusaineita, jotka voivat syövyttää muovia. Laitteen perusteelliseen puhdistukseen tarvitset pölynimurin. Pidä tuuletusaukot aina vapaina. Poista kiinnittynyt hiomapöly siveltimellä.

Huolto Anna laitteet huoltoliikkeen tai sähköliikkeen korjattavaksi. Kor- jauksissa saa käyttää vain alkuperäi- siä varaosia. Laitteesi säilyy näin turvallisena. Laitteen pistokkeen tai verkkojohdon saa vaihtaa vain lait teen valmistaja tai sen valtuuttama huolto- liike. Laitteesi säilyy näin turvallisena. Huomautus: Varaosia, joita ei ole mainittu (esim. hiiliharjoja tai kytkimiä) voit tilata asiakaspalvelukes- kuksestamme.

Takuu Laitteen takuu on 3 vuotta ostopäivästä. Laite on valmistettu huolellisesti ja tarkis- tettu tarkasti ennen toimitusta. Säilytä os- tokuitti todisteeksi takuun voimassaolosta. Ota takuutapauksessa puhelimitse yhteyttä huoltopisteeseesi. Vain näin voidaan taata tuotteesi maksuton lähettäminen huol toon.22 FI Takuu koskee ainoastaan materiaali- ja valmistusvir- heitä, ei kuitenkaan kuljetusvaurioita, kuluvia osia tai herkästi vaurioituvien osien, esim. kytkinten tai akkujen vaurioita. Tuote on tarkoitettu ainoastaan yksityiseen, ei kaupalliseen käyttöön. Väärä tai asiaton käyttö, väkivallan käyttö ja muiden kuin valtuutetun huoltopisteen suorittamat korjaukset aiheuttavat takuun raukeamisen. Tämä takuu ei ra- joita kuluttajan lakisääteisiä oikeuksia. Takuukorjaus ei pidennä takuuaikaa. Tämä koskee myös vaihdettuja ja korjattuja osia. Mahdollisista jo ostettaessa olemassa olevista vahingoista ja puut- teista on ilmoitettava välittömästi pakkauksesta pur- kamisen jälkeen, kuitenkin viimeistään kaksi päivää ostopäiväyksen jälkeen. Takuuajan jälkeen suoritetut korjaukset ovat maksullisia.
