BEDIENUNGSANLEITUNG PMFW 310 A1 PARKSIDE

MUL TIFUNKTIONSWERKZEUG Bedienungs- und Sicherheitshinweise Originalbetriebsanleitung

Afvoer De verpakking bestaat uit milieuvriende- lijke materialen die u via de plaatselijke recyclingdiensten kunt afvoeren. Voer elektronische gereedschap- pen niet af via het huisafval! Conform de Europese richtlijn 2012 / 19 / EU betref- fende afgedankte elektrische en elektronische appara- tuur en de omzetting daarvan naar nationaal recht moeten oude elektrische gereedschappen separaat worden ingezameld en op milieuvriendelijke wijze worden gerecycled. Uw gemeentelijke milieudienst kan u informatie geven over de afvalverwijdering van uitgediende apparaten. Vertaling van de originele EG-conformiteitsverklaring / Fabrikant Wij, KOMPERNASS HANDELS GMBH, document- verantwoordelijke persoon: de heer Semi Uguzlu, BURGSTRASSE 21, 44867 BOCHUM, GERMANY, verklaren hiermee dat dit product voldoet aan de volgende normen, normatieve documenten en EG-richtlijnen: Machinerichtlijn (2006 / 42 / EC) EG-laagspanningsrichtlijn (2006 / 95 / EC) Elektromagnetische verdraagzaamheid (2004 / 108 / EC) RoHS Richtlijn (2011 / 65 / EU) Toegepaste, geharmoniseerde normen EN 60745-1:2009+A11 EN 60745-2-4:2009+A11 EN 55014-1:2006+A1+A2 EN 55014-2:1997+A1+A2 EN 61000-3-2:2006+A1+A2 EN 61000-3-3:2013 Type / Benaming: Multifunctioneel gereedschap PMFW 310 A1 Date of manufacture (DOM): 08–2014 Serienummer: IAN 102784 Bochum, 31.08.2014 Semi Uguzlu - Kwaliteitsmanager - Technische wijzigingen binnen het kader van de verderontwikkeling zijn voorbehouden. … / Afvoer / Vertaling van de originele EG-conformiteitsverklaring / Fabrikant52 Inhaltsverzeichnis53 DE/AT/CH Inhaltsverzeichnis Einleitung Bestimmungsgemäßer Gebrauch ......................................................................................................Seite 54 Ausstattung ..........................................................................................................................................Seite 54 Lieferumfang .......................................................................................................................................Seite 54 Technische Daten ................................................................................................................................Seite 54 Allgemeine Sicherheitshinweise für Elektrowerkzeuge 1. Arbeitsplatz-Sicherheit ................................................................................................................... Seite 55 2. Elektrische Sicherheit .....................................................................................................................Seite 55 3. Sicherheit von Personen .................................................................................................................Seite 56 4. Verwendung und Behandlung des Elektrowerkzeugs ................................................................Seite 56 5. Service ............................................................................................................................................Seite 57 Gerätespezifische Sicherheitshinweise für das Multifunktionswerkzeug .......................................Seite 57 Arbeitshinweise ................................................................................................................................... Seite 57 Montage Staub- / Späneabsaugung .................................................................................................................Seite 58 Staubabsaugung anschließen ...........................................................................................................Seite 58 Einsatzwerkzeug auswählen .............................................................................................................Seite 58 Einsatzwerkzeug wechseln ................................................................................................................Seite 59 Schleifblatt auf die Schleifplatte aufsetzen ......................................................................................Seite 59 Inbetriebnahme Ein- / Ausschalten ................................................................................................................................ Seite 60 Schwingzahl vorwählen .....................................................................................................................Seite 60 Wartung und Reinigung .....................................................................................................Seite 60 Service ............................................................................................................................................... Seite 60 Garantie ...........................................................................................................................................Seite 60 Entsorgung.....................................................................................................................................Seite 61 Original-EG-Konformitätserklärung / Hersteller .........................................Seite 6154 DE/AT/CH Einleitung Multifunktionswerkzeug PMFW 310 A1 Einleitung Wir beglückwünschen Sie zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinw eisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebe- nen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus. Bestimmungsgemäßer Gebrauch Das Gerät ist zum Sägen und Trennen und Schleifen bestimmt. Vorzugsweise können folgende Materialien bearbeitet werden: Holz, Kunststoff, Trockenbauele- mente, Nichteisen-Metalle, Befestigungselemente (z.B. Nägel, Schrauben) und Wandfliesen. Es ist besonders zum randnahen und bündigen Arbeiten geeignet. Jede andere Verwendung oder Verände- rung des Gerätes gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für aus bestim- mungswidriger Verwendung entstandene Schäden übernehmen wir keine Haftung. Das Gerät ist nicht für den gewerblichen Einsatz bestimmt. Ausstattung

Stellrad Schwingzahlvorwahl

Tauchsägeblatt (20 mm) Z20 A2

Tauchsägeblatt (32 mm) Z32 A2

Innensechskantschlüssel

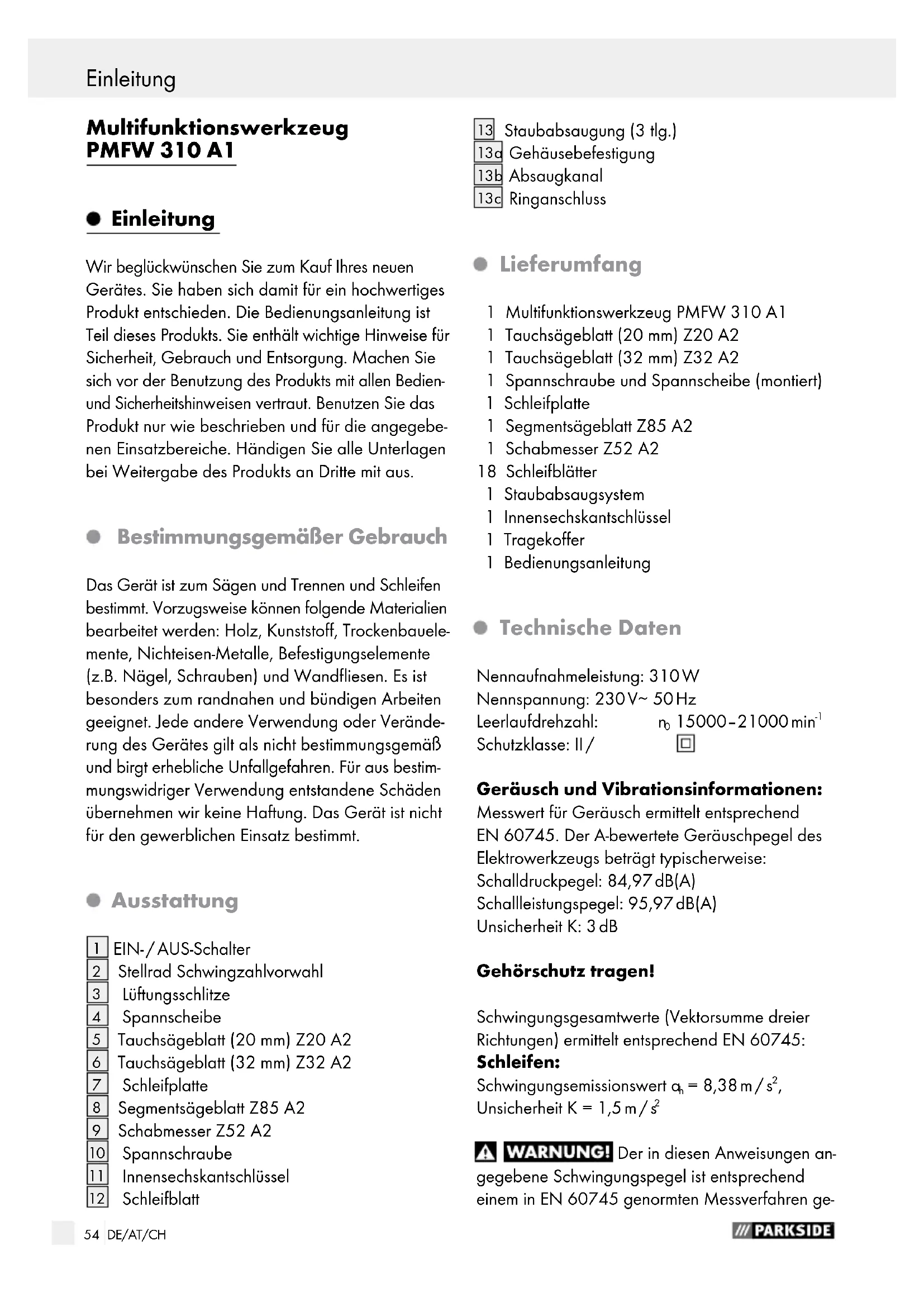

Staubabsaugung (3 tlg.) 13 a Gehäusebefestigung 13 b Absaugkanal 13 c Ringanschluss Lieferumfang 1 Multifunktionswerkzeug PMFW 310 A1 1 Tauchsägeblatt (20 mm) Z20 A2 1 Tauchsägeblatt (32 mm) Z32 A2 1 Spannschraube und Spannscheibe (montiert) 1 Schleifplatte 1 Segmentsägeblatt Z85 A2 1 Schabmesser Z52 A2 18 Schleifblätter 1 Staubabsaugsystem 1 Innensechskantschlüssel 1 Tragekoffer 1 Bedienungsanleitung Technische Daten Nennaufnahmeleistung: 310 W Nennspannung: 230 V∼ 50 Hz Leerlaufdrehzahl: n

Schutzklasse: II / Geräusch und Vibrationsinformationen: Messwert für Geräusch ermittelt entsprechend EN 60745. Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise: Schalldruckpegel: 84,97 dB(A) Schallleistungspegel: 95,97 dB(A) Unsicherheit K: 3 dB Gehörschutz tragen! Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745: Schleifen: Schwingungsemissionswert a

Unsicherheit K = 1,5 m / s

Der in diesen Anweisungen an- gegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren ge-55 DE/AT/CH messen worden und kann für den Gerätevergleich verwendet werden. Der angegebene Schwingungs- emissionswert kann auch zu einer einleitenden Ein- schätzung der Aussetzung verwendet werden. Der Schwingungspegel wird sich entsprechend dem Einsatz des Elektrowerkzeugs verändern und kann in manchen Fällen über dem in diesen Anweisungen angegebenen Wert liegen. Die Schwingungsbelastu

könnte unterschätzt werden, wenn das Elektrowerk- zeug regelmäßig in solcher Weise verwendet wird. Hinweis: Für eine genaue Abschätzung der Schwingungsbelastung während eines bestimmten Arbeitszeitraumes sollten auch die Zeiten berücksich- tigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamt- en Arbeitszeitraum deutlich reduzieren. Allgemeine Sicherheitshinweise für Elektrowerkzeuge Lesen Sie alle Sicherheitshinweise und Anwei- sungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und / oder schwere Ver- letzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf! Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerk zeuge (mit Netzkabel) und auf akkube- triebene Elektrowerkzeuge (ohne Netzkabel).

1. Arbeitsplatz-Sicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung und unbeleuch- tete Arbeitsbereiche können zu Unfällen führen. b) Arbeiten Sie mit dem Elektrowerk- zeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüs- sigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. c) Halten Sie Kinder und andere Personen während der Benutzung des Elektro- werkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2. Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerk- zeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verän- dert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. b) Vermeiden Sie Körperkontakt mit ge- erdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. c) Halten Sie Elektrowerkzeuge von Re- gen oder Nässe fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages. d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Gerä- teteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages. e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages. f) Wenn der Betrieb des Elektrowerk- zeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages. Einleitung / Allgemeine Sicherheitshinweise für Elektrowerkzeuge56 DE/AT/CH

3. Sicherheit von Personen

Seien Sie stets aufmerksam, achten Sie darauf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elek

trowerkzeug. Benutzen Sie kein Elektro- werkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alko- hol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.

Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung wie Staubmask

rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen. c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschal- tet ist, bevor Sie es an die Stromver- sorgung anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter ha ben oder das Gerät bereits eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werk- zeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen. e) Vermeiden Sie eine abnormale Körper- haltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren. f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Hand- schuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare kön

nen von sich bewegenden Teilen erfasst werden. g) Wenn Staubabsaug- und -auffangein- richtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig ver- wendet werden. Die Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

4. Verwendung und Behandlung

des Elektrowerkzeugs a) Überlasten Sie das Gerät nicht. Ver- wenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerk- zeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. c) Ziehen Sie den Stecker aus der Steck- dose, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichts- maßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges. d) Bewahren Sie unbenutzte Elektrowerk- zeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anwei- sungen nicht gelesen haben. Elektrowerk- zeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob beweg- liche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funk- tion des Elektrowerkzeuges beeinträch- tigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneid- werkzeuge mit scharfen Schneidkanten verklem- men sich weniger und sind leichter zu führen. Allgemeine Sicherheitshinweise für Elektrowerkzeuge Allgemeine Sicherheitshinweise für Elektrowerkzeuge57 DE/AT/CH g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeits- bedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeu- gen für andere als die vorgesehenen Anwen- dungen kann zu gefährlichen Situationen führen.

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt. Gerätespezifische Sicherheitshinweise für das Multifunktionswerkzeug Halten Sie das Elektrowerkzeug beim Arbeiten fest mit beiden Händen und sorgen Sie für einen sicheren Stand. Das Elektrowerkzeug wird mit zwei Händen sicherer geführt. Sichern Sie das Werkstück. Ein mit Spann- vorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit Ihrer Hand. Halten Sie Ihren Arbeitsplatz sauber. Materialmischungen sind besonders gefährlich. Leichtmetallstaub kann brennen oder explodieren. Betreiben Sie das Gerät nicht mit beschä- digtem Netzkabel oder Netzstecker. Berühren Sie nicht das Netzkabel, wenn es während des Betriebs beschädigt oder durchtrennt wird. Ziehen Sie sofort den Netzstecker und lassen Sie das Gerät an- schließend ausschließlich von einem Fachmann oder der zuständigen Servicestelle reparieren. Beschädigte Kabel erhöhen das Risiko eines elektrischen Schlages. Tragen Sie beim Wechsel der Einsatz- werkzeuge Schutzhandschuhe. Einsatz- werkzeuge werden bei längerem Gebrauch warm. Verwenden Sie das Elektrowerkzeug nur für Trockenschliff. Betreiben Sie das Gerät nicht, wenn es feucht ist und auch nicht in feuchter Umgebung. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektri- schen Schlages. Halten Sie die Hände vom Sägebereich fern. Greifen Sie nicht unter das Werkstück. Bei Kontakt mit dem Sägeblatt besteht Verlet- zungsgefahr. Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspüren, oder ziehen Sie die ört- liche Versorgungsgesellschaft hinzu. Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschä- digung oder kann einen elektrischen Schlag verursachen. Schließen Sie, wenn Sie im Freien arbeiten, das Gerät über einen Fehler- strom (FI)-Schutzschalter mit maximal 30 mA Auslösestrom an. Verwenden Sie nur ein für den Außenbereich zugelassenes Verlängerungskabel. Die durch die Bearbeitung entstehenden schädlichen / giftigen Stäube stellen eine Gesundheitsgefährdung für die Bedienperson oder in der Nähe befindliche Personen dar. Tragen Sie Schutzbrille und eine geeig- nete Staubschutzmaske! Sorgen Sie bei der Bearbeitung von Kunststoffen, Farben, Lacken, etc. für ausreichende Belüftung. Tränken Sie Materialien oder zu bearbeitende Flächen nicht mit lö- sungsmittelhaltigen Flüssigkeiten. Arbeitshinweise Arbeitsprinzip: Durch den oszillierenden Antrieb schwingt das Einsatz- werkzeug bis zu 21000 mal pro Minute hin und her. Das ermöglicht präzises Arbeiten auf engstem Raum. Allgemeine Sicherheitshinweise für Elektrowerkzeuge58 DE/AT/CH Sägen / Trennen: Verwenden Sie nur unbeschädigte, einwandfreie Sägeblätter. Verbogene, unscharfe oder ander- weitig beschädigte Sägeblätter können brechen. Beachten Sie beim Sägen von Leichtbaustoffen die gesetzlichen Bestimmungen und Empfeh- lungen der Materialhersteller. Es dürfen nur weiche Werkstoffe wie Holz, Gipskarton o.Ä. im Tauchsägeverfahren bear- beitet werden! Schleifen: Achten Sie auf gleichmäßigen Anpressdruck, um die Lebensdauer der Schleifblätter zu erhöhen. Montage Staub- / Späneabsaugung Asbesthaltiges Material darf nicht bearbeitet werden. Asbest gilt als krebserregend. BRANDGEFAHR! Beim Arbeiten mit Elektrogeräten, die über eine Staubfangbox verfügen oder durch eine Staubab- saugvorrichtung mit dem Staubsauger verbunden werden können, besteht Brandgefahr! Unter ungün- stigen Bedingungen, wie z.B. bei Funkenflug, beim Schleifen von Metall oder Metallresten in Holz, kann sich Holzstaub im Staubsack (oder im Staub- beutel des Staubsaugers) selbst entzünden. Dies kann insbesondere dann geschehen, wenn der Holzstaub mit Lackresten oder anderen chemischen Stoffen vermischt ist und das Schleifgut nach langem Arbeiten heiß ist. Vermeiden Sie deshalb unbedingt eine Überhitzung des Schleifguts und des Gerätes Entleeren Sie vor Arbeitspausen stets die Staubfang- box bzw. den Staubbeutel des Staubsaugers. Tragen Sie eine Staubschutzmaske! Benutzen Sie immer eine Staubabsaugung. Sorgen Sie für gute Belüftung des Arbeitsplatzes. Beachten Sie in Ihrem Land gültige Vorschriften für die zu bearbeitenden Materialien. Staubabsaugung anschließen Schieben Sie die Bauteile Absaugkanal 13 b und Ringanschluss 13 c zusammen. Setzen Sie die Staubabsaugung

auf das Gerät. Befestigen Sie diese, indem Sie die Gehäusebefestigung 13 a in die Lüftungsschlitze

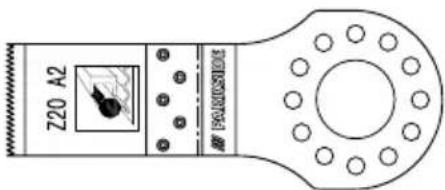

einhaken (s. Abbil- dung H). Schieben Sie den Schlauch einer zulässigen Staubsaugvorrichtung (z.B. eines Werkstatt- staubsaugers) auf den Adapter zur Fremdab- saugung. Einsatzwerkzeug auswählen Hinweis: Die Universalaufnahme mit einfachem Werkzeugwechsel ist passend für gängiges Zube hör. Tauchsägeblatt (20 mm) Z20 A2

Werkstoffe: Bleche und Rohre bis ca. 3 mm aus Aluminium, Kupfer Anwendung:

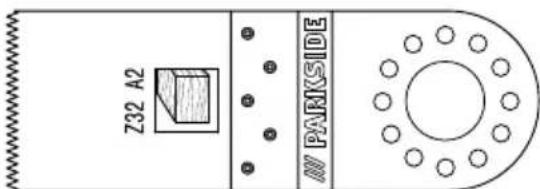

• Trennen und Ablängen von Rohren und Blechen (s. Abb. J) Tauchsägeblatt (32 mm) Z32 A2

Werkstoffe: Holz, Kunststoff, Gips und andere weiche Materialien Anwendung:

• Trenn- und Tauchsägeschnitte

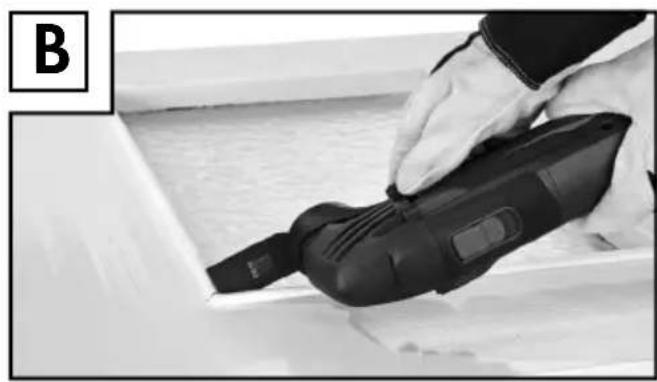

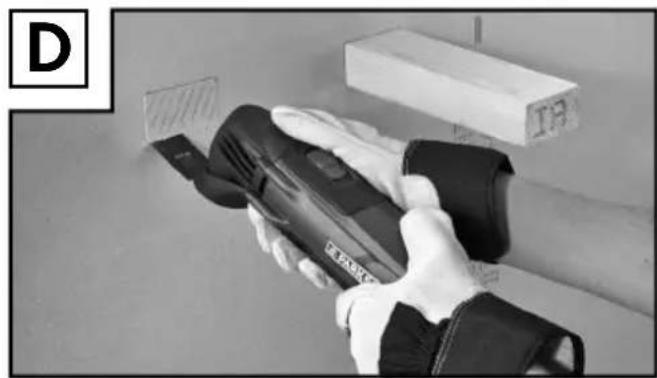

• randnahes Sägen, auch in schwer zugänglichen Bereichen Allgemeine Sicherheitshinweise für Elektrowerkzeuge / Montage Montage59 DE/AT/CH Beispiel: Sägen von Aussparungen an Leichtbauwänden. (s. Abb. B und D) Schleifplatte

Werkstoffe: Holz (Schleifblätter im Lieferumfang enthalten), Farbe*, Gestein* *abhängig vom Schleifblatt Anwendung:

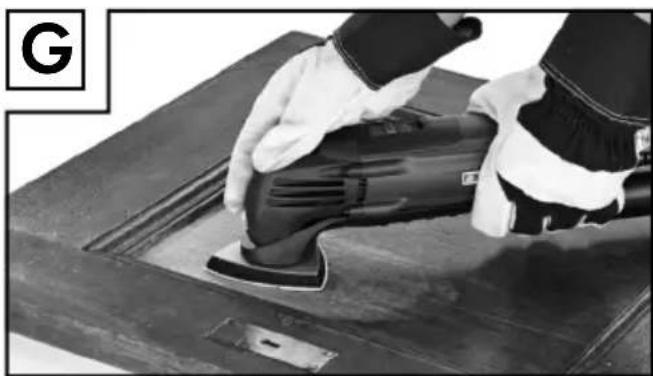

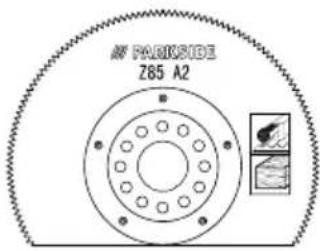

• Schleifen an Rändern und schwer zugäng- lichen Bereichen (s. Abb. G und H) Segmentsägeblatt Z85 A2

Werkstoff: Holz, Metall Anwendung:

• Trenn- und Tauchsägeschnitte

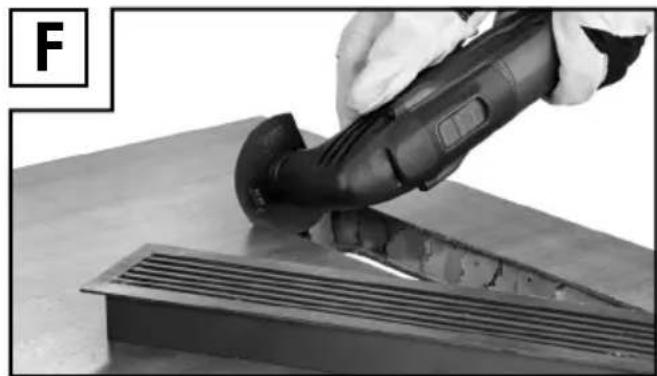

• randnahes Sägen, auch in schwer zugänglichen Bereichen Beispiel: Bearbeiten von Parkett u.a. Bodenbelägen, auch mit Tauchschnitten. (s. Abb. C, E und F) Schabmesser Z52 A2

Werkstoffe: Mörtel- / Betonreste, Fliesen- / Teppichkleber, Farb- / Silikonreste Anwendung:

• Entfernen von Werkstoffresten, beispielsweise Fliesenkleber beim Austausch beschädigter Fliesen (s. Abb. I) Einsatzwerkzeug wechseln HINWEIS: Wenn Sie die Staubabsaugung benutz

möchten, müssen Sie diese vor Montage oder Wech- sel des Einsatzwerkzeuges anschließen (s. Kapitel „Staubabsaugung anschließen“). VERLETZUNGSGEFAHR! Ziehen Sie vor allen Arbeiten am Elek- trowerkzeug den Netzstecker aus der Steckdose. Entnehmen Sie gegebenenfalls ein bereits mon- tiertes Einsatzwerkzeug. Lösen Sie hierzu mit dem Innensechskantschlüssel

und nehmen Sie das Einsatzwerkzeug ab. Setzen Sie das Einsatzwerkzeug (z.B. das Tauch- sägeblatt

) auf die Werkzeugaufnahme. HINWEIS: Sie können die Einsatzwerkzeuge in beliebigen Rasterpositionen auf die Werk- zeugaufnahme aufsetzen. Befestigen Sie das Einsatzwerkzeug mit der Spannschraube

Ziehen Sie hierzu die Spannschraube

mit dem Innensechskantschlüssel

fest. Prüfen Sie das Einsatzwerkzeug auf festen Sitz. Falsch oder nicht sicher befestigte Einsatzwerkzeuge können sich während des Betriebs lösen und Sie verletzen. Schleifblatt auf die Schleifplatte aufsetzen Setzen Sie das Schleifblatt

an einer Seite der Schleifplatte

bündig an, legen Sie das Schleifblatt anschließend auf die Schleifplatte auf. Montage60 DE/AT/CH Inbetriebnahme Ein- / Ausschalten Schieben Sie den EIN- / AUS-Schalter

nach vorn, um das Gerät einzuschalten. Schieben Sie den EIN- / AUS-Schalter

nach hinten, um das Gerät auszuschalten. Schwingzahl vorwählen Wählen Sie mit dem Stellrad Schwingzahlvor- wahl

die benötigte Schwingzahl vor. HINWEIS: Die erforderliche Schwingzahl ist vom Werkstoff und den Arbeitsbedingungen abhängig und kann durch praktischen Versuch ermittelt werden. Wartung und Reinigung VERLETZUNGSGEFAHR! Ziehen Sie vor allen Arbeiten am Elek- trowerkzeug den Netzstecker aus der Steckdose. Verwenden Sie keine scharfen Gegenstände zur Reinigung des Gerätes. Es dürfen keine Flüssigkeiten in das Innere des Gerätes gelangen. Andernfalls könnte das Gerät beschädigt werden. Reinigen Sie das Gerät regelmäßig, am besten immer direkt nach Abschluss der Arbeit. Reinigen Sie das Gehäuse mit einem trockenen Tuch – verwenden Sie auf keinen Fall Benzin, Lösungsmittel oder Reiniger, die Kunststoff angreifen. Zur gründlichen Reinigung des Gerätes wird ein Staubsauger benötigt. Lüftungsöffnungen müssen immer frei sein. Entfernen Sie anhaftenden Schleifstaub mit einem Pinsel. Service Lassen Sie Ihr Elektrower

zeug nur von qualifiziertem Fachper- sonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die

cherheit des Elektrowerkzeuges erhalten bleibt. Lassen Sie den Austausch des Steckers oder der Netzleitung im- mer vom Hersteller des Gerätes oder seinem Kundendienst ausführen. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt. Hinweis: Nicht aufgeführte Ersatzteile (wie z.B. Kohlebürsten, Schalter) können Sie über unsere Callcenter bestellen. Garantie Sie erhalten auf dieses Gerät 3 Jahre Ga- rantie ab Kaufdatum. Das Gerät wurde sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Bitte bewahren Sie den Kassenbon als Nachweis für den Kauf auf. Bitte setzen Sie sich im Garantiefall mit Ihrer Servicestelle telefonisch in Verbin dung. Nur so kann eine kostenlose Einsendung Ihrer Ware gewährleistet werden. Die Garantieleistung gilt nur für Material- oder Fa- brikationsfehler, nicht aber für Transportschäden, Verschleißteile oder für Beschädigungen an zer- brechlichen Teilen, z. B. Schalter oder Akkus. Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behand- lung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt. Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden, spätestens aber zwei Tage nach Kaufdatum. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig. Garantie / Entsorgung / Original-EG-Konformitätserklärung / HerstellerInbetriebnahme / Wartung und Reinigung / Service / Garantie61 DE/AT/CH

Service Schweiz Tel.: 0842 665566 (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.) E-mail: kompernass@lidl.ch IAN 102784 Entsorgung Die Verpackung besteht aus umweltfreund- lichen Materialien, die Sie über die ört- lichen Recyclingstellen entsorgen können. Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012 / 19 / EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektro- werkzeuge getrennt gesammelt und einer umwelt- gerechten Wiederverwertung zugeführt werden. Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung. Original-EG-Konformitätserklä- rung / Hersteller Wir, KOMPERNASS HANDELS GMBH, Dokumente

44867 BOCHUM, DEUTSCHLAND, erklären hier- mit, dass dieses Produkt mit den folgenden Normen, normativen Dokumenten und EG-Richtlinien über- einstimmt: Maschinenrichtlinie (2006 / 42 / EC) EG-Niederspannungsrichtlinie (2006 / 95 / EC) Elektromagnetische Verträglichkeit (2004 / 108 / EC) RoHS Richtlinie (2011 / 65 / EU) angewandte harmonisierte Normen EN 60745-1:2009+A11 EN 60745-2-4:2009+A11 EN 55014-1:2006+A1+A2 EN 55014-2:1997+A1+A2 EN 61000-3-2:2006+A1+A2 EN 61000-3-3:2013 Typ / Gerätebezeichnung: Multifunktionswerkzeug PMFW 310 A1 Herstellungsjahr: 08–2014 Seriennummer: IAN 102784 Bochum, 31.08.2014 Semi Uguzlu - Qualitätsmanager - Technische Änderungen im Sinne der Weiterent- wicklung sind vorbehalten. Garantie / Entsorgung / Original-EG-Konformitätserklärung / HerstellerInbetriebnahme / Wartung und Reinigung / Service / GarantieIAN 102784
