GEBRUIKSAANWIJZING 58105 UNOLD

Gebruiksaanwijzing | Istruzioni per l'uso

Instrucciones de uso | Návod k obsluze

Instrukcja obsługi

Modell 58105/58175

Impressum:

Gebruiksaanwijzing model 58105/58175

Verklaring van de symbolen....44

Veiligheidsvoorschriften 45

Display/bedieningsveld 48

In gebruik nemen 49

Bediening van de inductiekookplaat .... 49

Vergrendelingsfunctie/toetsblokkering ..... 50

Koken met de timer 51

Kookgereedschap....51

Functie....52

Veiligheidsfuncties....53

Reiniging 53

Verhelpen van fouten 54

Garantievoorwaarden 55

Verwijderen van afval/Milieubescherming .... 55

Service 20

GEBRUIKSAANWIJZING MODEL 58105/58175

TECHNISCHE GEGEVENS

Model 58105

Enkele inductiekookplaat

Model 58175

Dubbele inductiekookplaat

Behuizing: Kunststof, zwa rt-zilver

Plaat: H g, b glas, max. pandiameter 20 cm

Uitrusting: Automatische aanpassing aan de netspanning, automatische uitschakeling na 2 uur, automatische herkenning van geschikte pannen, met alarm-functie, timer, instelling van temperatuur of verwarmingsvermogen, over-verhittingsbeveiliging, overspanningsbeveiliging, voor pannen met diameter van 12-20 cm, belastbaar tot ca. 4 kg per kookplaat

Toebehoren: Gebruiksaanwijzing, magneet ter controle van de geschiktheid van het kookgereedschap

Wijzigingen en vergissingen in de uitrustingskenmerken, techniek, kleuren en design voorbehouden.

VERKLARING VAN DE SYMBOLEN

Dit symbool wijst op eventuele gevaren die letsel tot gevolg kunnen hebben of tot schade aan het apparaat leiden.

Dit symbool wijst op een eventueel verbrandingsgevaar. Ga hier altijd zeer voorzichtig te werk.

VEILIGHEIDSVOORSCHRIFTEN

Lees de volgende aanwijzingen a.u.b. door en bewaar ze goed.

1. Het apparaat kan door kinderen van 8 jaar en ouder gebruikt worden en door personen met beperkte fysieke, sensorische of mentale vaardigheden of met gebrek aan ervaring en/of kennis, mits zij onder toezicht staan of instructies over het gebruik van dit apparaat hebben gekregen en de hieruit resulterende gevaren begrepen hebben. Het apparaat is geen speelgoed. Het apparaat mag uitsluitend door kinderen gereinigd en onderhouden worden, indien deze onder toezicht staan.

2. Kinderen onder de 3 jaar moeten verwijderd worden gehouden van het apparaat of permanent onder toezicht staan.

3. Kinderen tussen de 3 en 8 jaar mogen het apparaat uitsluitend in- en uitschakelen, wanneer het apparaat zich in zijn voorziene, normale bedieningspositie bevindt, de kinderen onder toezicht staan of instructies over het gebruik van dit appa-

raat hebben gekregen en de hieruit resulterende gevaren begrepen hebben. Kinderen tussen de 3 en 8 jaar mogen het apparaat niet aansluiten, bedienen, reinigen of onderhouden.

1. LET OP - Delen van dit product kunnen heel heet worden en verbrandingen veroorzaken! Wees in aanwezigheid van kinderen en kwetsbare personen bijzonder voorzichtig.
2. Kinderen moeten onder toe- zicht staan, om ervoor te zor- gen dat ze niet met het appa- raat spelen.
3. Het apparaat uitsluitend op wisselstroom overeenkomstig het typeplaatje aansluiten.
4. Dit apparaat mag niet met een externe tijdklok of met een afstandsbediening bediend worden.
5. Personen met een pacemaker, vooral met een pacemaker van een ouder model, moeten vóór de inbedrijfstelling van de kookplaat overleg plegen met hun arts, omdat de functie van de pacemaker

nadelig beïnvloed kan wor- den.

1. Sluit het apparaat uitsluitend aan op wisselstroom met spanning overeenkomstig het typeplaatje.
2. Bij het model 58105/58175 mag geen ander elektrisch apparaat tegelijkertijd op hetzelfde stroomcircuit aangesloten zijn, om een overbelasting van het stroomnet te voorkomen.
3. Het apparaat is uitsluitend bestemd voor huishoudelijk gebruik of voor soortgelijke doeleinden, bijv.:

■ kitchenettes in nkels kantoren of op andere werkplaatsen,

■ landbouwbedrijven

■ voor gebruik door gasten van hotels, motels of andere overnachtingsbedrijven,
■ in particuliere pensions of vakantiehuisjes.

1. Controleer de stekker en de aansluitkabel regelmatig op slijtage of beschadiging. Als de aansluitkabel, de glasplaat of andere delen beschadigd zijn, stuur het apparaat dan a.u.b. ter controle en/of reparatie naar onze klan-tenservice. Ondeskundige reparaties kunnen ernstige gevaren voor de gebruiker

veroorzaken en hebben uit- sluiting van de garantie tot gevolg.

1. Als de aansluitkabel van dit apparaat beschadigd wordt, moet deze door de fabrikant, de klantenservice of door een gekwalificeerde persoon vervangen worden, om gevaar te vermijden. Trek de netstekker pas uit het stopcontact, als de ventilatoren in het apparaat niet meer lopen.

Aanwijzingen voor het opstellen en bedienen van het apparaat.

1. Zet het apparaat op een vast, effen en droog oppervlak. Zet het apparaat nooit op hete oppervlakken, op oppervlakken van metaal of op oppervlakken die door textiel afgedekt zijn.
2. Houd voldoende afstand tot voorwerpen aan die op magnetisme reageren, bv. tot bankpasjes, radio's, televisies, videocassettes enz.
3. Het apparaat mag niet buitenshuis worden gebruikt.
4. Het apparaat mag niet in water of in een andere vloeistof gedompeld worden. Bescherm het apparaat tegen nattigheid.
5. Houd tijdens de werking van het apparaat voldoende

afstand tot wanden en brandbare voorwerpen, zoals bv. gordijnen.

1. Gebruik het apparaat niet in de buurt van warmtebronnen.

2. Voordat het apparaat begint te verhitten, de kabel zodanig leggen dat hij niet in aanraking komt met hete delen.

3. Het apparaat mag niet in een vast aanrechtblad ingebouwd worden.

4. Voor het koken op een kook- plaat uitsluitend kookgerei gebruiken dat geschikt is voor inductie.

5. Het apparaat wordt heel sne l heet. Het verhitten van lege pannen kan beschadiging van het apparaat en van het kookgerei tot gevolg hebben.

6. Zet het apparaat uitsluitend aan, als een gevulde pan op de kookplaat staat. Maak de pannen niet te vol, zodat ze niet kunnen overkoken.

7. Laat geen metal en voorwerpen, zoals bv. messen of vorken, op de kookplaat liggen, omdat deze bij het inschakelen van het apparaat verhit kunnen worden.

8. Maak geen gesloten blikken van metaal warm, omdat deze eventueel kunnen ontploffen.

9. Zorg ervoor dat de ventilatiesleuven van het apparaat steeds vrij zijn.

10. Tijdens de werking mag het apparaat niet bewogen worden. Schakel het apparaat eerst uit en verwijder de pannen, voordat u het apparaat beweegt.

11. Laat geen vo orwerpen op de glasplaat vallen – breukgevaar! Als de glasplaat scheuren vertoont of anderszins beschadigd is, mag het apparaat niet meer gebruikt worden, maar moet voor reparatie naar onze klantenservice gestuurd worden.

12. Het apparaat mag niet langer dan 4 uur aan één stuk gebruikt worden. Als het langer gebruikt wordt, moet het tussendoor minstens 30 minuten lang uitgeschakeld worden.

13. De glasplaat kan heel warm worden door de warmte die van het kookgerei afstraalt. Raak het oppervlak van de plaat daarom direct na het koken niet aan.

14. Trek de pannen a.u.b. niet over de bedieningsknoppen heen, omdat deze anders beschadigd kunnen raken.

15. Leg geen voorwerpen, folie e.d. tussen de pan en de kookplaat.

16. Een gevulde kookpan mag niet zwaarder zijn dan 4 kg, om beschadiging van het kookveld te vermijden.

17. Zet geen hete pannen op het bedieningsveld.

18. Na gebruik en voordat u het apparaat verzet of reinigt, a.u.b. steeds de stekker uit het stopcontact trekken, het apparaat uitschakelen en laten afkoelen.

LET OP:

De glasplaat kan heel warm worden door de warmte die van het kookgerei afstraalt. Raak het oppervlak van de plaat daarom direct na het koken niet aan.

Open de behuizing van het apparaat in geen geval. Er bestaat gevaar voor een elektrische schok.

De fabrikant aanvaardt geen aansprakelijkheid bij foutieve montage, bij ondeskundig of foutief gebruik of als reparaties door niet geautoriseerde personen worden uitgevoerd.

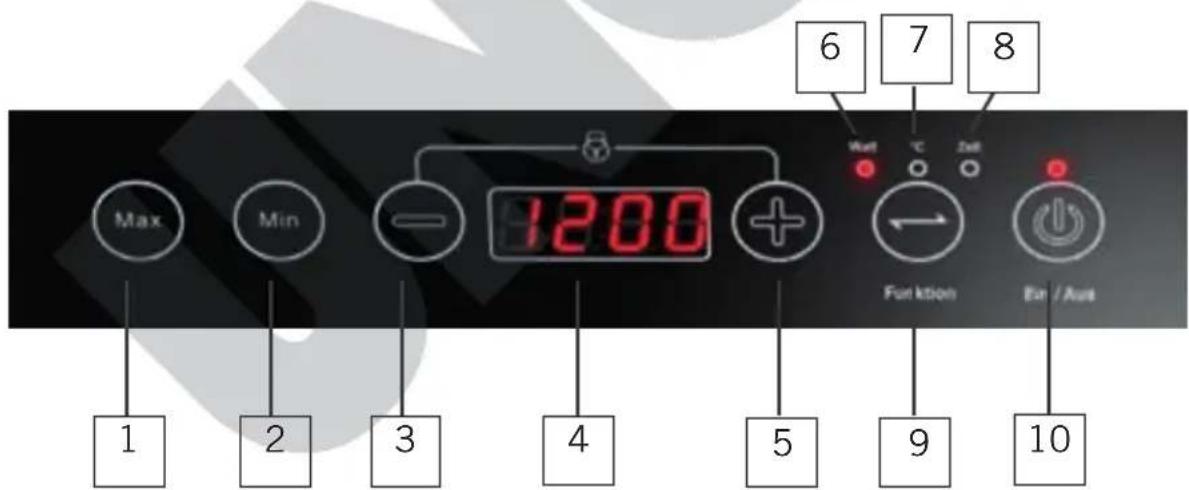

DISPLAY/BEDIENINGSVELD

Max Min - 1200 6 7 8 Watt °C Air Function Air / Airt 1 2 3 4 5 9 10

1 Toets MAX
2 Toets MIN
3 Toets -
4 Display
5 Toets +
6 Controlelampje Watt (Power)

7 Controlelampje C° (temperatuur)
8 Controlelampje Zeit (tijd)
9 Toets functie
10 Knop EIN/AUS (START/STOP)

IN GEBRUIK NEMEN

1. Verwijder alle verpakkingsmaterialen en transportbeveiligingen. Houd verpakkingsmateriaal uit de buurt van kinderen - gevaar voor verstikking!

2. Veeg het apparaat af met een vochtige doek.

3. Zet het apparaat op een effen, vast en droog oppervlak met voldoende afstand aan alle kanten.

4. Steek de stekker in een stopcontact.

BEDIENING VAN DE INDUCTIEKOOKPLAAT

Aanwijzing: Uw nieuwe kookplaat is voorzien van sensor-knoppen. Door licht met een vinger op deze knoppen te drukken kunt u alle instellingen uitvoeren. Bedien deze sensor-knoppen a.u.b. niet met een natte vinger; om verkeerde functies te vermijden dient u erop te letten dat u geen voorwerpen op deze knoppen legt.

1. Steek de stekker in een stopcontact en schakel het apparaat in m.b.v. de EIN/AUS-knop.
2. Er klinkt een korte signaaltoon, het controlelampje van de EIN/AUS-knop brandt, het controlelampje Power (Watt) knippert.
3. Attentie: Als u binnen één minuut geen verdere instellingen aan het apparaat uitvoert, schakelt het apparaat zich vanzelf uit.
4. U kunt het apparaat ofwel via het vermogen ofwel via de temperatuur regelen. Door op de toets „FUNCTIE“ te drukken kunt u tussen deze twee manieren van instellen heen en weer schakelen. Het vermogen- resp. temperatuurniveau kan tijdens het kookproces steeds gewijzigd worden door op de knoppen „+“ en „-“ te drukken. De basis-instelling van het apparaat is 1.200 Watt.
5. Zet een geschikte, gevulde kookpan in het midden van het kookveld.

Regeling via het verwarmingsvermogen

1. Druk één keer op de knop „FUNCTIE“ Het controlelampje „Watt“ begint te branden.

In het display wordt het vermogensniveau weergegeven. Met behulp van de knoppen „+“ en „-“ kunt u het vermogensniveau wijzigen.

1. De volgende instellingen zijn mogelijk:

Model 58105

Model 58175 Links Rechts

200 W 500 W 500

400 W 800 W 800

1. Aanwijzing: Om snel tussen het laagste en het hoogste vermogensniveau heen en weer te schakelen hoeft u alleen maar op de knoppen „Max“ of „Min“ te drukken. Het apparaat schakelt onmiddellijk naar het betreffende vermogensniveau om.

Model	Model
58105	58175

Min 200 W 500 W

Max 2.000 W 2.000 W

Regeling via de temperatuur

1. Om het apparaat via de temperatuur te regelen, drukt u zo lang op de knop „FUNCTIE“, totdat het controlelampje „Temp“ begint te branden en in het display de basisinstelling „180“ verschijnt.

2. De volgende instellingen zijn mogelijk en kunnen met de „+“ en de „-“ knoppen ingesteld worden:

Stand 1 60 °C

Stand 2 80 °C

Stand 3 100 °C

Stand 4 120 °C

Stand 5 140 °C

Stand 6 160 °C

Stand 7 180 °C

Stand 8 200 °C

Stand 9 220 °C

Stand 10 240 °C

1. Als er geen kookpan op het kookveld staat, klinkt met tussenpozen een signaaltoon, in

het display verschijnt E 0 en het apparaat schakelt zich na ca. 30 seconden automatisch uit.

1. Tijdens het kookproces kan het apparaat steeds uitgeschakeld worden door op de knop Ein/Aus te drukken.
2. De instellingen worden bij een onderbreking resp. na beëindiging van het programma niet opgeslagen.
3. De ventilator loopt na beëindiging van het programma nog ca. 30 seconden door.
4. Als het programma niet via de tijdselectie geregeld wordt, schakelt het apparaat zich uiterlijk na twee uur automatisch uit.
5. Trek na gebruik de stekker van het apparaat uit het stopcontact, om stroom te besparen.
6. Attentie: laat het apparaat tijdens het koken niet zonder toezicht achter!

LET OP:

De glasplaat kan heel warm worden door de warmte die van het kookge-rei afstraalt. Raak het oppervlak van de plaat daarom direct na het koken niet aan.

VERGRENDELINGSFUNCTIE/TOETSBLOKKERING

Om te voorkomen dat het apparaat ongewild bediend wordt, kan de bediening van het apparaat geblokkeerd worden.

Vergrendeling inschakelen:

1. Druk de knoppen „+“ en „-“ tegelijkertijd in.
2. Zodra in het display de melding „L“ verschijnt, is de vergrendeling actief. In het

display verschijnt nu afwisselend de ingestelde temperatuur of het ingestelde vermogensniveau en de melding „L“. Er kunnen geen instellingen meer uitgevoerd worden. Alleen de knop EIN/AUS kan nog bediend worden, om het apparaat uit te schakelen.

Vergrendeling uitschakelen:

1. Druk de knoppen „+“ en „-“ opnieuw tegelijkertijd in. Als er in het display alleen nog maar de ingestelde temperatuur of het ingestelde vermogensniveau verschijnt, is de vergrendeling uitgeschakeld.

2. Aanwijzing: Zodra het apparaat van het stroomnet gescheiden wordt, is de vergrendeling niet meer ingeschakeld en moet evt. opnieuw geactiveerd worden.

KOKEN MET DE TIMER

Met deze functie is het mogelijk om het apparaat zo in te stellen dat het zich na verloop van het vooraf door u geselecteerde aantal uren automatisch uitschakelt.

1. Kies eerst de gewenste functie (vermogensniveau of temperatuur), zoals hierboven beschreven.
2. Druk nu zo lang op de knop „FUNCTIE“, totdat het controlelampje „ZEIT“ knippert en het display „O“ weergeeft.
3. Druk vervolgens binnen vijf seconde n op de knoppen „+“ of „-“, om het gewenste aantal minuten in te stellen. De minuten kunnen in stappen van 5 minuten ingesteld worden, de maximaal in te stellen tijd bedraagt 180 minuten.
4. Als u langer dan vijf seconden geen instelling uitvoert, is de tijdinstelling afgesloten en het apparaat keert naar zijn uitgangstoe-stand terug.

5. Tijdens het kookproces worden in het display zowel het verwarmings- resp.- temperatuurvermogen als de resttijd afwisselend weergegeven.

6. Als de ingestelde tijd verlopen is, schakelt het apparaat zich automatisch uit.

7. Tijdens het kookproces kan het apparaat steeds uitgeschakeld worden door op de knop EIN/AUS te drukken.
8. De ingestelde tijden worden bij een onderbreking resp. na beeindiging van het programma niet opgeslagen.
9. De ventilator loopt na beëindiging van het programma nog ca. 30 seconden door.
10. Als het programma niet via de tijdselectie geregeld wordt, schakelt het apparaat zich uiterlijk na twee uur automatisch uit.
11. Trek na gebruik de stekker van het apparaat uit het stopcontact, om stroom te besparen.
12. Attentie: laat het apparaat tijdens een langere kookduur niet zonder toezicht achter!

KOOKGEREEDSCHAP

1. Gebruik uitsluitend voor inductie geschikt kookgereedschap!
2. Geschikt zijn: edelstaal potten/pannen met ferromagnetische bodem of kern, gietijzeren

potten/pannen, geëmailleerde ijzeren pot- ten/pannen.

1. Of uw kookgereedschap geschikt is, kunt u m.b.v. de meegeleverde magneet testen:

als deze van buiten op de bodem van het kookgereedschap blijft vast zitten, mag het gereedschap op de inductiekookplaat worden gebruikt.

1. Niet geschikt zijn potten en pannen van aluminium, koper, glas, keramiek en gedeeltelijk van chroomnikkelstaal.
2. De bodemdiameter van het kookgereedschap moet 12 t/m 20 cm bedragen.
3. Plaats het kookgereedschap telkens in het midden van de kookplaat.
4. Pas het verwarmingsvermogen resp. de temperatuur aan het gebruikte kookgereed-

schap aan. Bij gebruik van kleine potten en pannen kunt u reeds bij 180 °C of 1.400 Watt grilleren. Een te hoge stand kan bij klein kookgereedschap tot beschadigingen leiden.

1. Bij gecoate potten en pannen kan de coating bij te sterke verwarming schade oplopen. Neem a.u.b. bij kookgereedschap principieel de instructies van de fabrikant over het toepassingsgebied van het gereedschap in acht. Kies in geval van twijfel een lagere verwarmingsstand om schade te voorkomen.

FUNCTIE

1. Bij het koken op een inductieko okveld spaart u tot 50 % stroom. De kooktijd wordt met tot 30 % verkort.
2. Bij het koken met inductie wordt niet het kookveld zelf verhit, maar de bodem van het erop staande kookgereedschap voor zover dit ferromagnetisch is. De warmteopwekking gebeurt door wervelstromen die via een magnetisch wisselveld onder de glasplaat worden gegenereerd.

3. De voordelen zijn:

4. Korte reactietijd, daarom korte voorverhittingstijd, snelle en exacte regeling van de warmtetoevoer.
   ■ Snelle warmteopwekking, omdat de energie na het inschakelen onmiddellijk volledig beschikbaar is.

5. Koele kookplaat die alleen door de van het kookgereedschap gereflecteerde warmte wordt verhit.
   ■ Hoge energiebesparing van tot 50 %.

6. Eenvoudig schoonmaken, omdat bij het overkoken van levensmiddelen deze niet op de glaskeramische plaat kunnen aanbranden.
   ■ Grote veiligheid: zodra het kookgereedschap van de kookplaat wordt genomen, wordt de warmteopwekking automatisch gestopt.

VEILIGHEIDSFUNCTIES

1. Overspanningsbeveiliging

Bij een te hoge of te lage spanning past het apparaat het vermogen automatisch aan.

2. Oververhittingsbeveiliging

Het apparaat herkent automatisch wanneer de temperatuur op de glaskeramiek plaat te hoog wordt. In dit geval wordt het kookproces onderbroken een er weerklinkt een signaaltoon in intervallen totdat het apparaat zich weer in het normale temperatuurbereik bevindt (foutmelding E 5).

3. Stroomschommelingen / bliksembeveiliging

Het apparaat herkent automatisch stroom- schommelingen door bliksem en onder- breekt het kookproces. Na een pauze van

een minuut wordt het kookproces voortge- zet.

4. Metaalbeveiliging

Het apparaat herkent wanneer er zich kleine metalen deeltjes met een lengte van minder dan 8 cm op de plaat bevinden. In dit geval kan het apparaat niet worden ingeschakeld.

5. Automatisc he herkenning van geschikt kookgereedschap

Het apparaat herkent automatisch wan- neer er geen kookgereedschap op de plaat staat of het gebruikte kookgereedschap niet geschikt is voor inductie. In dit geval weer- klinkt er een signaaltoon en het kookproces wordt afgebroken (foutmelding E O).

REINIGING

Vóór het reinigen steeds de stekker uit het stopcontact trekken en het apparaat laten afkoelen.

1. Dompel het apparaat voor het reinigen nooit in water of een andere vloeistof.
2. Veeg de plaat en de behuizing met een goed uitgewrongen vochtige doek af.
3. Gebruik geen schuurmiddel, staalwol of andere krassende of scherpe voorwerpen.

4. Geef nooit water of een andere vloeistof direct op het apparaat.

5. Bij sterkere vervuiling kan een in de handel gebruikelijke reiniger of speciale krabber voor glaskeramische kookvelden gebruikt worden.

6. Reinig a.u.b. de ventilatiesleuven van tijd tot tijd met een zachte borstel om stofneerslag te verwijderen.

VERHELPEN VAN FOUTEN

Melding Oorzaak Oplossing

E0	Geen kookgereedschap, niet geschikt kookgereedschap of kookgereedschap verkeerd geplaatst	Gebruik uitsluitend voor inductie geschikt kookgereedschap met een diameter van minstens 12 cm en hoogstens 20 cm. Plaats het kookgereedschap in het midden van het glaskeramische kookveld.
E01	Fout in de stroomkring Laat het apparaat door onze klantenservice controleren en repareren.
E02	Fout in de temperatuurregeling	Laat het apparaat door onze klantenservice controleren en repareren.
E03	Schommelingen van de spanning	Bij plotselijke schommelingen van de spanning wordt het gaarproces automatisch onderbroken. Na ca. 1 minuut wordt het gaarproces weer voortgezet.
E04
E05	Te hoge temperatuur van het oppervlak	Als de temperatuur aan het oppervlak te heet wordt, klinkt er een waarschuwingssignaal en het apparaat schakelt uit. Zodra de temperatuur zich weer in het normale bereik bevindt, kan het programma worden voortgezet. Om een oververhitting van het oppervlak te voorkomen raden wij aan om bij klein kookgereedschap lage tot middel-hoge temperaturen te kiezen en alleen bij groot kookgereedschap middelhoge tot hoge temperaturen te kiezen.
E06	Oververhitting door tijdelijke uit-val van de ventilator	Zodra de temperatuur zich weer in het nor-male bereik bevindt, kan het apparaat weer worden gestart.
E0A/E0B	Oververhitting door uitval van de temperatuurvoeler	Laat het apparaat door onze klantenservice controleren en repareren.

GARANTIEVOORWAARDEN

Wij geven op onze apparaten een garantietermijn van 24 maanden (12 maanden bij commerciële gebruik), gerekend vanaf de dag van aanschaf. Deze garantie geldt voor schade, die bij correct gebruik aantoonbaar is veroorzaakt door een fout in de productie. Binnen de garantietermijn verhelpen wij materiaal- en productiefouten door herstelling of vervanging naar onze keuze. Onze garantie is slechts geldig voor in Duitsland en Oostenrijk verkopte apparaten. In andere landen a.u.b. de importeur aanspreken. Apparaten, waarvoor garantie in aanspraak wordt genomen, moeten ons samen met een kopie van de machineel gegenereerde kassabon waaruit de koopdatum duidelijk wordt, alsmede een beschrijving van de fout goed verpakt aan onze klantenservice worden toegezonden, porto betaald. Als er sprake van garantie is, worden de verzendingskosten in Duitsland en Oostenrijk aan de klant vergoed. De garantie dekt geen schade veroorzaakt door slijtage, onbehoorlijk gebruik/foutieve handelingen en nietnaleving van de onderhouds- en reinigingsaanwijzingen. Het recht op garantie vervalt, wanneer reparaties of manipulaties aan het apparaat door derden worden doorgevoerd. Eventuele rechten van de eindgebruiker t.o.v. de verkoper of distributeur worden door deze garantie niet aangetast.

VERWIJDEREN VAN AFVAL / MILIEUBESCHERMING

Onze apparaten zijn geproduceerd met een hoge qualiteit voor een lange gebruik. Regelmatige onderhoud en vakkundig reparaties door onze klantenservice verlengt de gebruiksduur. Wanneer het apparat defekt is en kan niet meer gerepareerd worden, let op de volgende instructies. Dit product mag niet samen met het normale huishoudelijke afval worden afgevoerd. U dient dit product bij een voor het recycleren van elektrische of elektronische apparaten aangewezen verzamelplaats in te leveren. Door het separaat inzamelen en recycleren van afvalproducten helpt u mee bij het zuinig omgaan met de natuurlijke hulpbronnen en zorgt u ervoor dat het product op een gezondheids- en milieuvriendelijke manier afgevoerd wordt.
