MANUALE UTENTE 58105 UNOLD

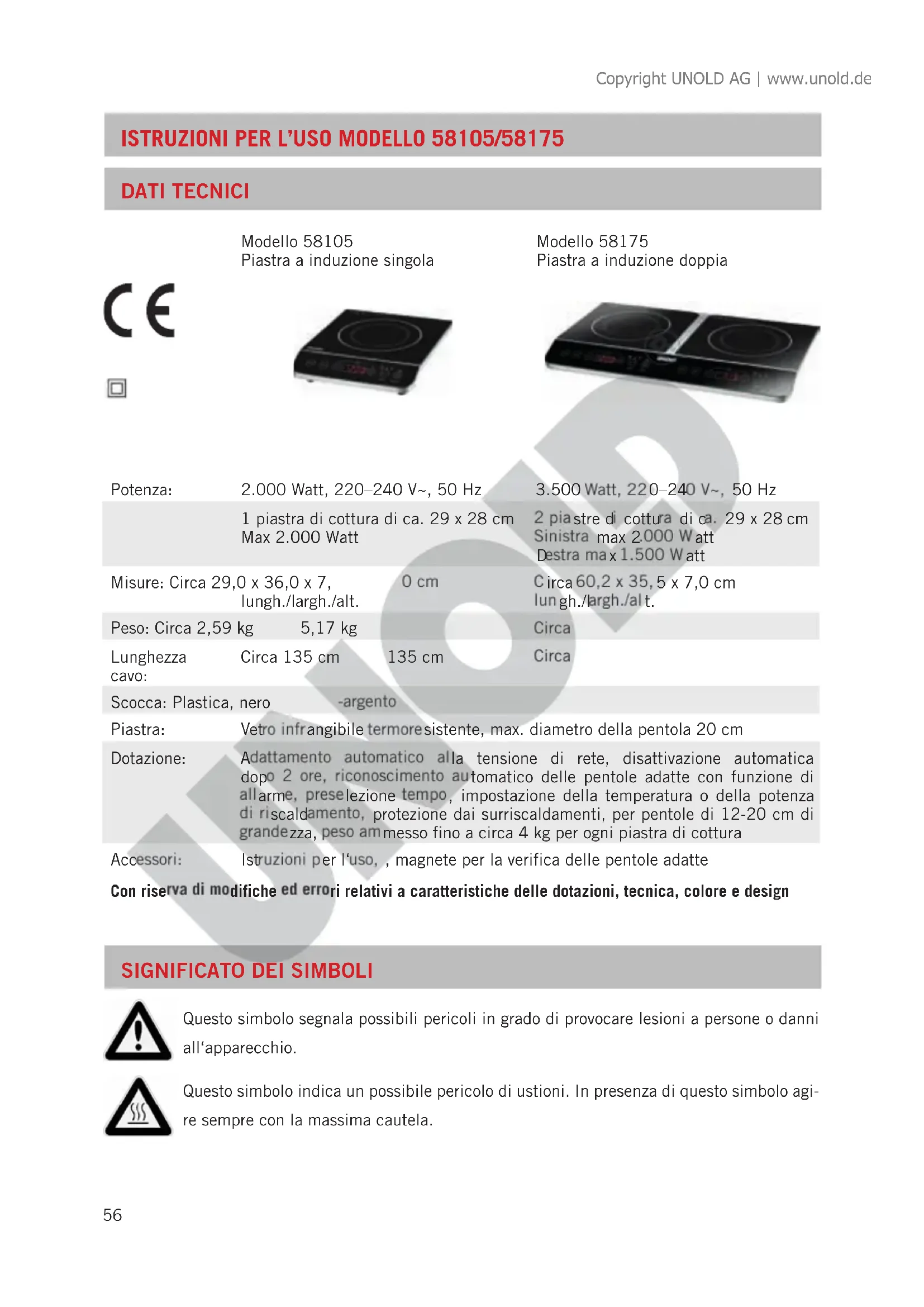

Istruzioni per l'uso modello 58105/58175

Dati tecnici 56

Significato dei simboli 56

Avvertenze di sicurezza 57

Display/pannello comandi....60

Messa in funzione....61

Uso della piastra di cottura a induzione ..... 61

Funzione di bloccaggio / interdizione tasti ... 62

Cottura con impostazione temporale ...... 63

Stoviglie di cottura....64

Modalità di funzionamento 64

Funzioni di sicurezza 65

Pulizia....65

INHALTSVERZEICHNIS

Eliminazione degli errori ......66

Norme die garanzia....67

Smaltimento / Tutela dell'ambiente ..... 67

Service 20

800 W 1.500 W 1.200 W

1000 W 1.800 W 1.300 W

1200 W 2.000 W 1.500 W

1400 W

1600 W

1800 W

2000 W

200 W 500 W 500
400 W 800 W 800
600 W 1.200 W 1.000 W
800 W 1.500 W 1.200 W
1000 W 1.800 W 1.300 W
1200 W 2.000 W 1.500 W
1400 W
1600 W

Model 58105

Model 58175 Left Right

1800 W

2000 W

600 W 1.200 W 1.000 W

800 W 1.500 W 1.200 W

1000 W 1.800 W 1.300 W

1200 W 2.000 W 1.500 W

1400 W

1600 W

1800 W

2000 W

600 W 1.200 W 1.000 W

800 W 1.500 W 1.200 W

1000 W 1.800 W 1.300 W

1200 W 2.000 W 1.500 W

1400 W

1600 W

1800 W

2000 W

Piastra a induzione singola

Modello 58175

Piastra a induzione doppia

1 piastra di cottura di ca. 29 x 28 cm Max 2.000 Watt

2 piastre di cottura di ca. 29 x 28 cm Sinistra max 2.000 Watt Destra max 1.500 Watt

Lunghezza Circa 135 cm cavo:

135 cm

Circa

Scocca: Plastica, nero -argento

Piastra: Vetro infrangibile termoresistente, max. diametro della pentola 20 cm

Dotazione: Adattamento automatico alla tensione di rete, disattivazione automatica dopo 2 ore, riconoscimento automatico delle pentole adatte con funzione di allarme, preselezione tempo, impostazione della temperatura o della potenza di riscaldamento, protezione dai surriscaldamenti, per pentole di 12-20 cm di grandezza, peso ammesso fino a circa 4 kg per ogni piastra di cottura

Accessori: Istruzioni per l'uso, , magnete per la verifica delle pentole adatte

Con riserva di modifiche ed errori relativi a caratteristiche delle dotazioni, tecnica, colore e design

SIGNIFICATO DEI SIMBOLI

Questo simbolo segnala possibili pericoli in grado di provocare lesioni a persone o danni all'apparecchio.

Questo simbolo indica un possibile pericolo di ustioni. In presenza di questo simbolo agire sempre con la massima cautela.

AVVERTENZE DI SICUREZZA

Si raccomanda di leggere e conservare le presenti istruzioni.

1. L'apparecchio può essere utilizzato da bambini a partire dagli 8 anni di età e da persone che presentano ridotte capacità fisiche, sensoriali o mentali o che difettano della necessaria esperienza e/o conoscenze solo se adeguatamente sorvegliati o addestrati sull'uso in sicurezza dell'apparecchio e se a conoscenza dei rischi correlati. L'apparecchio non è un giocattolo. La pulizia e la manutenzione dell'apparecchio possono essere effettuate da bambini soltanto sotto sorveglianza.
2. L'apparecchio deve essere tenuto fuori dalla portata dei bambini di età inferiore a 3 anni oppure questi devono essere sorvegliati costante-mente.
3. I bambini di età compresa tra 3 e 8 anni dovrebbero accendere e spegnere l'apparecchio soltanto quando questo si trova nella posizione di comando normalmente prevista, se sono sorvegliati o se sono stati istruiti in relazione all'uso sicuro e hanno com-

preso i pericoli risultanti. I bambini di età compresa tra 3 e 8 anni non dovrebbero collegare, manovrare, pulire o sottoporre a manutenzione l'apparecchio.

1. CAUTELA - Parti di questo prodotto possono essere moltocalde e causare ustioni! In presenza di bambini e persone a rischio usare la massima cautela. I bambini devono essere sorvegliati per accertarsi che non giochi con l'apparecchio.
2. I bambini devono essere sorvegliati per accertarsi che non giochino con l'apparecchio.
3. Collegare l'apparecchio solo a corrente alternata, conformemente alla targhetta.
4. Questo apparecchio non deve essere comandato tramite un timer esterno o un sistema di telecomando.

5. Le persone portatrici di pacemaker, in particolare se di modelli vecchi, devono consultare il medico prima della messa in funzione, perché il funzionamento del pacemaker potrebbe essere compromesso.

6. Collegare l'apparecchio sol- tanto a corrente alternata con la tensione indicata nella tar- ghetta.

7. Per il modello 58105/58175, per evitare sovraccarichi di rete, nessun altro elettrodomestico deve essere fatto funzionare tramite lo stesso circuito elettrico.
8. L'apparecchio è progettato esclusivamente per l'uso domestico o impieghi similari, ad es.

■ in aree cucina di negozi, uffici o altri luoghi di lavoro,

■ aziende agrituristiche,

■ per l'uso da partegli ospiti di hotel, motel o altre strutture ricettive,

■ in pensioni private o case di vacanza.

1. Controllare regolarmente la spina e il cavo di collegamento per escludere la presenza di usura o danni. In caso di danni al cavo di collegamento, alla piastra in vetro o ad altre parti far controllare e/o riparare l'apparecchio dal nostro servizio clienti. Riparazioni inadeguate possono causare notevoli danni all'utente e comportare l'esclusione dalla garanzia.
2. Se il cavo di collegamento di questo apparecchio è dan-

neggiato, per evitare peri- coli, deve essere sostituito dal produttore, dal servizio clienti o da una persona ana- logamente qualificata. Stac- care la spina dalla presa sol- tanto quando i ventilatori nell'apparecchio non girano più.

Avvertenze sull'installazione e l'u- so dell'apparecchio

1. Appoggia re l'app arecchio su una superficie solida, piana e asciutta. Non appoggiarlo mai su superfici calde, metalliche o coperte da tessuti.
2. Mantenere una sufficiente distanza dagli oggetti vicini che possono reagire al magnetismo, come ad es. bancomat o carte di credito, radio, televisori, videocassette etc.
3. Non utilizzare l'apparecchio in esterni.
4. Non immergere l'apparecchio in acqua o altri liquidi. Proteggerlo dall'umidità.
5. Durante l'utilizzo mantenere una sufficiente distanza da pareti e oggetti infiammabili come ad es. le tende.

6. Non usare l'apparecchio nelle vicinanze di fonti di calore.

7. Prima del riscaldamento posare il cavo in modo che non venga a contatto con parti calde.

8. Non incassare l'apparecchio in un piano di lavoro fisso.
9. Per cucinare sulla piastra a induzione si devono usare solo pentole adatte.
10. L'apparecchio riscalda in modo molto rapido. Il riscaldamento di pentole vuote può causare danni sia all'apparecchio che alle pentole.
11. Accendere l'apparecchio solo se sulla piastra di cottura vi è una pentola piena. Per evitare traboccamenti non riem-pire eccessivamente le pen-tole.
12. Non lasciare sul piano cottura oggetti metallici, come ad es. coltelli o forchette, in quanto all'accensione dell'apparecchio possono riscaldarsi.
13. Non riscaldare barattoli metallici chiusi, in quanto potrebbero esplodere.
14. Accertarsi che le fessure di aerazione dell'apparecchio siano sempre sgombre.
15. Durante il funzionamento, non spostare l'apparecchio. Prima di spostare l'appar-

ecchio, spegnerlo e rimuovere le pentole.

1. Non lasciare cadere oggetti sulla piastra di vetro, potrebbero romperla! In caso di crepe sulla piastra di vetro o altri danni alla stessa, non utilizzare l'apparecchio, ma inviarlo al nostro servizio clienti per una riparazione.

2. Non utilizzare l'a pparecchio per più di 4 ore di seguito. In caso di utilizzo prolungato, spegnere ogni tanto per almeno 30 minuti.

3. La piastra in ve tro può riscal- darsi a causa del calore che si irradia dalla pentola. Per- tanto si raccomanda di non toccare la superficie imme- diatamente dopo la cottura.

4. Non trascinare le pentole sui pulsanti di comando, in quanto potrebbero rimanere danneggiati.

5. Non mettere oggetti, pelli- cole o altro tra la pentola e la piastra di cottura.

6. Per evitare danni all'area di cottura la pentola piena non dovrebbe superare i 4 kg di peso.

7. Non appoggiare mai pentole calde sul pannello comandi.

8. Dopo l'uso, prima di spostare l'apparecchio o della pulizia, spegnere sempre l'apparecchio, farlo raffreddare e quindi staccare la spina dalla presa.

ATTENZIONE:

La piastra in vetro può riscaldarsi a causa del calore che si irradia dalla pentola. Pertanto si raccomanda di non toccare la superficie immediatamente dopo la cottura.

Non aprire mai la scocca dell'apparecchio. Pericolo di scossa elettrica.

Il produttore non si assume alcuna responsabilità per un montaggio scorretto, un utilizzo inappropriato o errato oppure in seguito a riparazioni effettuate da officine o persone non autorizzate.

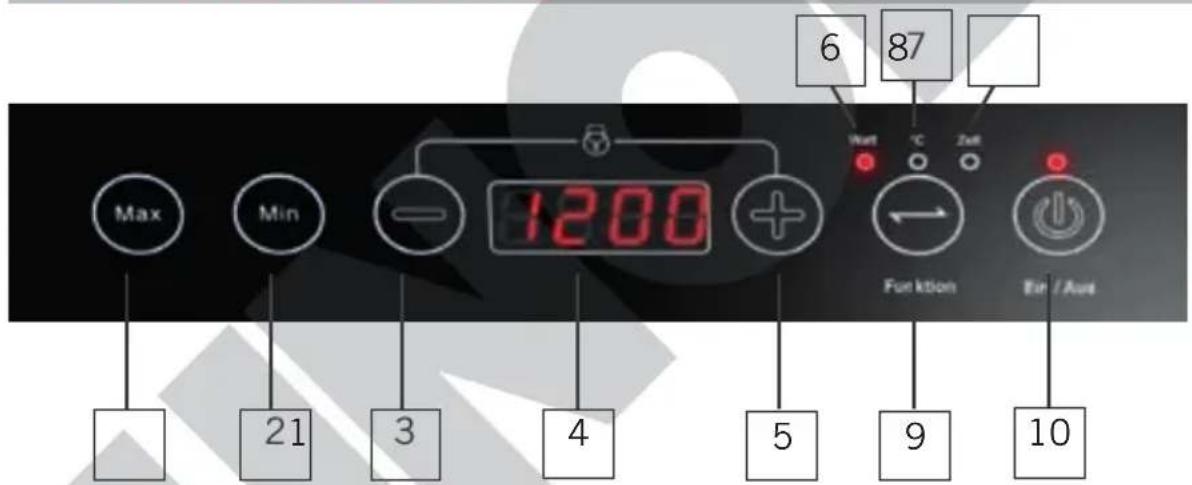

DISPLAY/PANNELLO COMANDI

Max Min - 1200 6 87 Wnt °C Zelt Function Ex / Aue 21 3 4 5 9 10

1 Ta MAX 2 Ta sto MIN
3 Tasto
4 Display
5 Tasto +
6 Spia di controllo Watt (Power)
7 Spia di controllo C° (temperatura)
8 Spia di controllo Zeit (tempo)
9 Tasto Funzione
10 Tasto EIN/AUS (ON/OFF))

MESSA IN FUNZIONE

1. Rimuovere tutti i materiali di imballo e le protezioni per il trasporto. Tenere il materiale da imballo fuori dalla portata dei bambini – pericolo di soffocamento!
2. Strofinare l'apparecchio con un panno umido. Appoggiare l'apparecchio su una

superficie piana, solida e asciutta, mante- nendo una distanza sufficiente su tutti i lati.

1. Inserire la spina in una presa elettrica.

USO DELLA PIASTRA DI COTTURA A INDUZIONE

Avvertenza: La vostra nuova piastra di cottura è dotata di tasti a sensore. Tutte le impostazioni possono essere effettuate premendo leggermente tali tasti con le dita. Al fine di evitare malfunzionamenti si raccomanda di non azionare i tasti a sensore con le dita bagnate e di prestare attenzione a non appoggiare su di essi alcun oggetto.

1. Inserire la spina in una presa elettrica e accendere l'apparecchio tramite il tasto EIN/AUS. E' inviato un breve segnale acustico, la spia di controllo del tasto EIN/AUS si illumina e la spia di controllo Power (Watt) lampeggia.
2. Attenzione: Se entro un minuto non si esegue nessun'altra impostazione sull'apparecchio, questo si spegne.
3. E' possibile controllare l'apparecchio in base alla potenza oppure in base alla temperatura. Premendo il tasto „FUNZIONE“ è possibile commutare tra i due tipi di impostazioni. Il livello di potenza e temperatura può essere modificato in qualunque momento durante la cottura premendo il tasto „+“ e „-“. L'impostazione base dell'apparecchio è 1.200 Watt.
4. Appoggiare una pentola adatta piena al centro della piastra di cottura.

Uso in base alla potenza di riscaldamento

1. Premere una volta il tasto „FUNZIONE“. La spia di controllo „Watt“ si illumina. Il display indica il livello di potenza. Il livello di potenza può essere modificato con i tasti „+“ e „-“.
2. Sono possibili le seguenti impostazioni:

Modell 58105

Modell 58175 Sinistra Destra

200 W 500 W 500
400 W 800 W 800
600 W 1.200 W 1.000 W
800 W 1.500 W 1.200 W
1000 W 1.800 W 1.300 W
1200 W 2.000 W 1.500 W
1400 W
1600 W
1800 W
2000 W

1. Avvertenza: Per commutare rapidamente tra il livello di potenza più basso e più alto è

sufficiente una pressione sui tasti „Max“ o „Min“. L'apparecchio commuta immediata-mente sul livello di potenza di volta in volta selezionato.

1. Se sulla piastra non è presente alcuna pentola, a intervalli è inviato un segnale acu-

FUNZIONE DI BLOCCAGGIO / INTERDIZIONE TASTI

Per prevenire comandi involontari dell'apparecchio, l'azionamento dello stesso può essere interdetto.

stico, il display indica E 0 e dopo circa 30 secondi l'apparecchio si spegne automaticamente.

1. L'apparecchio può essere spento in qualsiasi momento durante il processo di cottura premendo il tasto EIN/AUS.
2. In caso di interruzione o al raggiungimento della fine del programma le impostazioni effettuate non vengono memorizzate.
3. Il ventilatore continua a funzionare per circa 30 secondi dopo la fine del programma.
4. Se il programma non viene controllato tramite la selezione del tempo, al più tardi dopo due ore l'apparecchio si spegne automaticamente.
5. Dopo l'utilizzo, per risparmiare corrente, staccare la spina dell'apparecchio dalla presa.
6. Attenzione: durante la cottura non lasciare l'apparecchio insorvegliato!

ATTENZIONE:

La piastra in vetro può riscaldarsi a causa del calore che si irradia dalla pentola. Pertanto si raccomanda di non toccare la superficie immediatamente dopo la cottura.

Attivazione del bloccaggio:

1. Premere contemporaneamente i tasti „+“ e „-“.

2. Il bloccaggio è attivo non appena il display visualizza „L“. A questo punto il display indica alternativamente il livello di temperatura o potenza selezionato e „L“. Non è più possibile effettuare alcun‘impostazione. E‘ possibile azionare esclusivamente il tasto EIN/AUS che consente di spegnere l’appa-recchio

Disattivazione del bloccaggio

1. Premere di nuovo contemporaneamente i tasti „+“ e „-“ Quando il display indica

soltanto il livello di temperatura o potenza selezionato, il bloccaggio è disattivato.

1. Avvertenza: Non appena l'apparecchio è staccato dalla rete elettrica, il bloccaggio non è più inserito ed eventualmente deve essere riattivato.

COTTURA CON IMPOSTAZIONE TEMPORALE

Con questa funzione è possibile impostare l'apparecchio di modo che si spenga automaticamente dopo un numero di ore selezionato in precedenza.

1. Prima selezionare la funzione de siderata (potenza di riscaldamento o temperatura) come descritto in precedenza.
2. Premere il tasto „FUNZIONE“ finché la spia di controllo „ZEIT“ lampeggia e il display indica „O“.
3. Quindi entro cinque secondi premere il tasto „+“ o „-“, in modo da immettere il numero di minuti desiderato. I minuti possono essere immessi a intervalli di 5 minuti, il tempo massimo impostabile è di 180 minuti.
4. Se non si effettua alcun'immissione per oltre cinque secondi l'impostazione del tempo è terminata e l'apparecchio torna alla condizione iniziale.

5. Durante il procedimento di cottura il display visualizza alternativamente il livello di riscaldamento o temperatura, nonché il tempo residuo.

6. Al raggiungimento del tempo impostato l'apparecchio si spegne automaticamente.

7. L'apparecchio può essere spento in qualsiasi momento durante il processo di cottura premendo il tasto EIN/AUS.
8. In caso di interruzione o al raggiungimento della fine del programma i tempi impostati non vengono memorizzati.
9. Il ventilatore continua a funzionare per circa 30 secondi dopo la fine del programma.
10. Se il programma non è controllato tramite la selezione del tempo, al più tardi dopo due ore l'apparecchio si spegne automaticamente.
11. Dopo l'utilizzo, per risparmiare corrente, staccare la spina dell'apparecchio dalla presa.
12. Attenzione: per tempi di cottura lunghi non lasciare l'apparecchio insorvegliato!

STOVIGLIE DI COTTURA

1. Utilizzare esclusivamente stoviglie adatte alla cottura a induzione!
2. Sono adatte le pentole in acciaio inox con fondo o anima in materiale ferromagnetico, le pentole e padelle in ghisa, le pentole o padelle in ferro smaltato.
3. Per verificare se le stoviglie di cui si dispone siano adatte, è sufficiente testarle con il magnete in dotazione: se il magnete dall'esterno rimane attaccato al fondo della pentola, allora il recipiente può essere utilizzato sulla piastra di cottura a induzione.
4. Non sono adatte alla cottura su piastra a induzione le pentole e le padelle in alluminio, rame, vetro, ceramica e in parte anche in acciaio al nichelcromo.

5. Le pentole devono avere un diametro del fondo tra i 12 e i 20 cm. Posizionare la pen-tola al centro della piastra di cottura.

6. Adattare il livello di potenza e di temperatura alla stoviglia utilizzata. Se si utilizzano pentole o padelle di piccole dimensioni è possibile grigliare già a 180 °C o 1.400 Watt. Un livello troppo elevato può danneggiare le pentole di piccole dimensioni.

7. Il riscaldamento eccessivo può danneggiare il rivestimento di pentole e padelle. Si invita a osservare le indicazioni del produttore delle stoviglie per quanto riguarda il loro settore di utilizzo. In caso di dubbio selezionare un livello di cottura più basso, onde evitare danneggiamenti.
8. Posizionare la pentola al centro della piastra di cottura.

MODALITÀ DI FUNZIONAMENTO

1. Cuocendo su un piano di cottura a induzione è possibile risparmiare fino al 50 % di corrente. Il tempo di cottura si riduce fino al 30 %.
2. Durante la cottura con il sistema a induzione non si riscalda il piano di cottura, bensì il recipiente su di esso collocato, a condizione che sia ferromagnetico. Il riscaldamento avviene per mezzo di un campo elettromagnetico alternato situato sotto la piastra in vetro.
3. I vantaggi sono:

- tempo di reazione limitato, quindi breve tempo di preriscaldamento, gestione veloce e precisa dell'afflusso di calore;

■ erogazione veloce di calore, poiché l'energia è disponibile subito e completamente dopo l'accensione.
- piastra di cottura fredda, che si riscalda solo per effetto del calore riflesso dalla pentola di cottura.
- grande risparmio energetico, fino al 50 %.
- pulizia semplice, poiché nel caso in cui gli alimenti trabocchino, sulla piastra in vetroceramica non possono bruciare.
- elevata sicurezza: non appena la pentola viene tolta dalla piastra di cottura, l'erogazione del calore si ferma automaticamente.

FUNZIONI DI SICUREZZA

1. Protezione da sovratensione

In caso di una tensione di corrente troppo elevata o troppo bassa l'apparecchio regola automaticamente la potenza.

2. Protezione contro il surriscaldamento

L'apparecchio riconosce automaticamente se la temperatura sulla piastra in vetro-ceramica aumenta troppo. In questo caso la cottura viene interrotta e un segnale acustico a intervalli rimane in funzione finché l'apparecchio non abbia raggiunto nuovamente una temperatura normale (avviso di errore E 5).

3. Sbalzi di corrente / Protezione in caso di fulmini

L'apparecchio riconosce automaticamente gli sbalzi di corrente dovute ai fulmini e

interrompe la cottura. Dopo un minuto di pausa la cottura viene ripresa.

4. Protezione metallo

L'apparecchio riconosce se sulla piastra si trovano pezzi di metallo inferiori a 8 cm di lunghezza. In questo caso l'apparecchio non si accende.

5. Riconoscimento automatico delle stoviglie adatte alla cottura a induzione

L'apparecchio riconosce automaticamente se la piastra è vuota o se il recipiente utilizzato non è adatto all'uso a induzione. In questo caso viene attivato un segnale acustico e la cottura viene interrotta (avviso di errore E 0).

PULIZIA

Prima di procedere con la pulizia, estrarre la spina dalla presa di corrente e lasciar raffreddare l'apparecchio.

1. Non immergere l'apparecchio in acqua né in altri liquidi per effettuare le operazioni di pulizia.
2. Pulire la piastra e il corpo dell'apparecchio con un panno umido ben strizzato.

3. Non usare prodotti abrasivi, pagliette d'acciaio o altri oggetti aggressivi o abrasivi.

4. Per nessun motivo versare acqua o altri liquidi direttamente sull'apparecchio.

5. Se l'apparecchio dovesse essere molto sporco, è possibile utilizzare un comune detersivo o un raschietto specifico per la pulizia delle piastre in vetroceramica.
6. Pulire di tanto in tanto la fessura di aerazione con una spazzola morbida per rimuovere i depositi di polvere.

ELIMINAZIONE DEGLI ERRORI

Avviso Causa Soluzione

E0 Nessuna pentola, stoviglia non adatta o posizionamento scorretto		Utilizzare esclusivamente stoviglie adatte alla cottura a induzione di diametro compreso tra 12 e 20 cm.Sistemare la stoviglia al centro della piastra in vetroceramica.
E01 Errore nel circuito elettrico Far controllare ed eventualmente riparare l'apparecchio dal nostro servizio clienti.
E02 Errore nel comando della tempe-ratura		Far controllare ed eventualmente riparare l'apparecchio dal nostro servizio clienti.
E03 E04	Sbalzi di tensione	In caso di improvvisi sbalzi di tensione la procedura di cottura si interrompe automaticamente. Dopo circa 1 minuto la cottura riprende.
E05 Temperatura della superficie troppo alta		Quando la temperatura della superficie diventa troppo alta, viene avviato un segnale acustico e l'apparecchio si spegne automaticamente per motivi di sicurezza.Non appena la temperatura raggiunge nuovamente un livello normale, il programma viene ripreso.Per evitare il surriscaldamento della superficie, in caso di pentole di piccole dimensioni consigliamo livelli di temperatura medio-bassi. I livelli di temperatura medio-alti sono indicati solo per le pentole di grandi dimensioni.
E06 Sur	riscaldamento da causa d mancato funzionamento tempo-raneo del ventilatore	Non appena la temperatura ha raggiunto nuovamente il livello normale, è possibile riavviare l'apparecchio.
EOA/EOB	Surriscaldamento a causa del mancato funzionamento del sen-sore di temperatura	Far controllare ed eventualmente riparare l'apparecchio dal nostro servizio clienti.

NORME DIE GARANZIA

I nostri prodotti sono garantiti per 24 mesi, 12 mesi in caso di uso professionale, dalla data di acquisto per i guasti manifestati durante un utilizzo conforme alle disposizioni e attribuibili in modo dimostrabile a difetti di fabbricazione. Nel periodo di garanzia porremo rimedio ai difetti materiali e di produzione secondo la nostra valutazione, procedendo alla riparazione o alla sostituzione dell'apparecchio. Le nostre prestazioni di garanzia valgono esclusivamente per gli apparecchi venduti in Germania e Austria. In tutti gli altri casi rivolgersi all'importatore. Gli apparecchi per i quali si richiede la riparazione di guasti ci devono essere inviati con spedizione affrancata e debitamente imballati, unitamente a una copia del documento di acquisto redatto a macchina dal quale risulti la data di vendita, nonché la descrizione del guasto. In caso di garanzia al cliente verranno rimborsati i costi di spedizione sostenuti in Germania e Austria. Sono esclusi dalla garanzia i guasti dovuti all'usura, all'uso inappropriato o al mancato rispetto delle regole di manutenzione. Il diritto di garanzia decade qualora siano state effettuate riparazioni o interventi da parte di terzi. Eventuali diritti del consumatore finale verso il venditore o negoziante non vengono limitati dalla presente garanzia.

SMALTIMENTO / TUTELA DELL'AMBIENTE

I nostri apparecchi vengono prodotti rispettando un elevato standard qualitativo per una lunga durata di utilizzo. Una corretta manutenzione e riparazioni adeguate a cura dal nostro servizio clienti possono prolungare la durata di utilizzo del prodotto. Se un apparecchio è difettoso e non più riparabile, per il suo smaltimento si presti attenzione ai punti che seguono. Questo prodotto non deve essere smaltito unitamente ai comuni rifiuti domestici. Consegnare il prodotto a un centro di raccolta per il riciclaggio dei rifiuti elettrici o elettronici. Con la raccolta differenziata dei rifiuti e dei prodotti riciclabili è possibile contribuire alla tutela delle risorse naturali e far smaltire il prodotto nel rispetto dell'ambiente e della salute.

1 piastra di cottura di ca. 29 x 28 cm Max 2.000 Vatio

2 piastre di cottura di ca 29 x 28 cm

Sinistra max 2.000 Vatio Destra max 1.500 Vatio
