GEBRUIKSAANWIJZING EASY 110 SAGEM

Liasse azur PE110_NERL.fm Page 1 Vendredi, 17. mars 2006 2:35 14

WELKOM U heeft zojuist een fotoprinter aangeschaft en wij danken u voor het in ons gestelde vertrouwen. U profiteert met deze printer van hoge kwaliteit volop van uw digitale foto's. De functies Crystal Image en Rode ogen voor het optimaliseren van beelden zorgen voor een onberispelijke printkwaliteit van uw foto's. U vindt verder op de website www.sagem.com : • de printdrivers voor een individuele computer, • een lijst met antwoorden aan de meest gestelde vragen (FAQ).

VEILIGHEIDSAANBEVELINGEN EN -INSTRUCTIES De Fotoprinter mag niet binnen 1,50 m van een waterbron, in een vochtige ruimte (toilet, badkamer, keuken, bijkeuken, enz.) of buiten worden geïnstalleerd. Voor optimale afdrukresultaten moet u uw printer gebruiken bij een omgevingstemperatuur tussen 15 °C en 35 °C. Installeer uw printer niet op een stoffige plaats, want stof kan de afdrukkwaliteit van uw foto's verslechteren. Gebruik uitsluitend het meegeleverde netblok, sluit dit aan op het spanningsnet volgens de installatie-instructies uit dit boekje en de aanwijzingen op de identificatiesticker die hierop geplakt is (spanning, stroom, frequentie elektriciteitsnet). In gevaarsituaties zal de netvoedingsadapter de 230V-voeding veiligheidshalve onderbreken. Installeer de adapter bij het toestel op een makkelijk bereikbare plaats. Nimmer de bovenkap tijdens het printen openen, u zou de film kunnen breken, waardoor uw printer vervolgens niet meer kan werken. Wacht na het gebruik van de printer even na het uitschakelen hiervan alvorens de printer te openen. Om letsel te voorkomen, dient u in geen geval de printkop aan te raken. Gebruik enkel en alleen artikelen van het merk SAGEM omdat u het apparaat anders mogelijk beschadigt en de garantie verliest. ( zie paragraaf Toebehoren op pagina 5).

MILIEU Het behoud van het milieu is één van de belangrijkste zorgen van Sagem Communication. De groep Sagem Communication heeft de vaste wil om installaties te gebruiken met respect voor het milieu en heeft ervoor gekozen om dit milieukenmerk op te nemen in de hele levenscyclus van haar producten, vanaf de fabricatie tot de ingebruikneming, het gebruik zelf en de eliminatie ervan. DE VERPAKKING De aanwezigheid van het logo (groene stip) op de verpakking duidt aan dat een bijdrage is gestort in een erkend landelijk fonds voor verbetering van de infrastructuren voor inzameling en recycling van verpakkingen. Om deze recycling te vereenvoudigen wordt u verzocht u te houden aan de ter plaatse geldende regels voor het sorteren van dit soort afval. BATTERIJEN EN ACCU'S Als uw artikel batterijen of accu's bevat, moeten deze op de daartoe aangewezen inzamelpunten worden ingeleverd. HET PRODUCT De op het product aangebrachte doorgestreepte vuilnisbak betekent dat het product behoort tot de familie van elektrische en elektronische apparaten. Om deze reden verzoekt de Europese regeling uw medewerking aan gescheiden inzameling: - op de verkooppunten, bij de aankoop van een gelijkwaardige installatie, - op de inzamelpunten die u plaatselijk ter beschikken worden gesteld (inzamelcentra voor chemisch afval, gescheiden vuilophaling enz.). Op die manier werkt u mee aan de recycling en de opwaardering van afval van elektrische en elektronische producten die potentieel schadelijk kunnen zijn voor het milieu en de menselijke gezondheid. -1-

Het CE merk geeft aan dat het product voldoet aan de essentiële vereisten van de richtlijn 1999/5/CE van het Europese Parlement en de Europese Raad met betrekking tot telecommunicatieve apparatuur, veiligheid en gezondheid van gebruikers, en elektromagnetische storingen. De conformiteitsverklaring kan worden geraadpleegd op de website www.sagem.com rubriek "support" of kan worden aangevraagd bij het volgende adres: Sagem Communication - Customer relations department

4 rue du Petit Albi - 95800 Cergy Saint-Christophe - FRANCE Liasse azur PE110_NERL.fm Page 2 Vendredi, 17. mars 2006 12:19 12

UW PRINTER EN ZIJN ACCESSOIRES Plaats uw cassette voor u, haal de verschillende elementen van uw printer er uit en controleer of u alle hieronder vermelde elementen heeft Een voedingsblok Een netsnoer

Een papierlade Een printer

Een lint (afhankelijk van het model) Een blok met fotopapier (afhankelijk van het model)

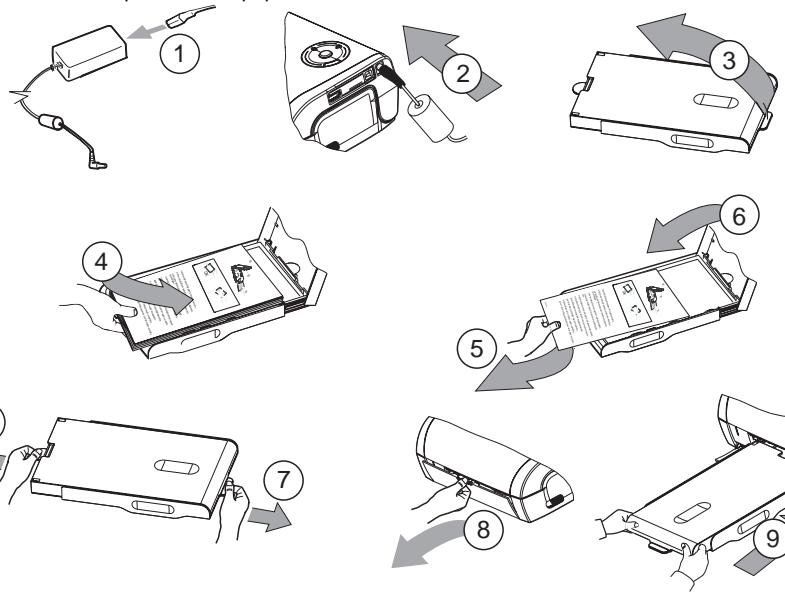

INGEBRUIKNAME VAN DE PRINTER Opmerking : Wanneer u de printer dicht bij een muur of een ander object plaatst, moet u er rekening mee houden, dat er achter de printer een ruimte vrij moet blijven van tenminste 10 cm, zodat het transport van het papier niet wordt belemmerd.

Sluit het netsnoer aan op een eenvoudig toegankelijke wandcontactdoos.

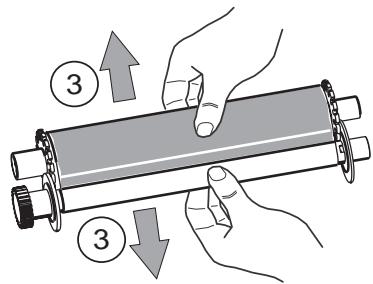

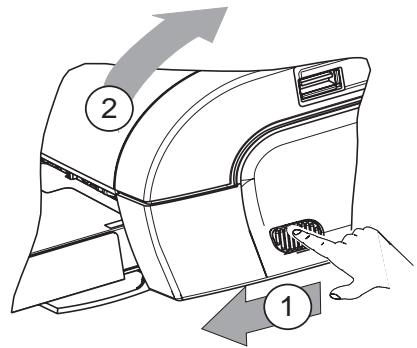

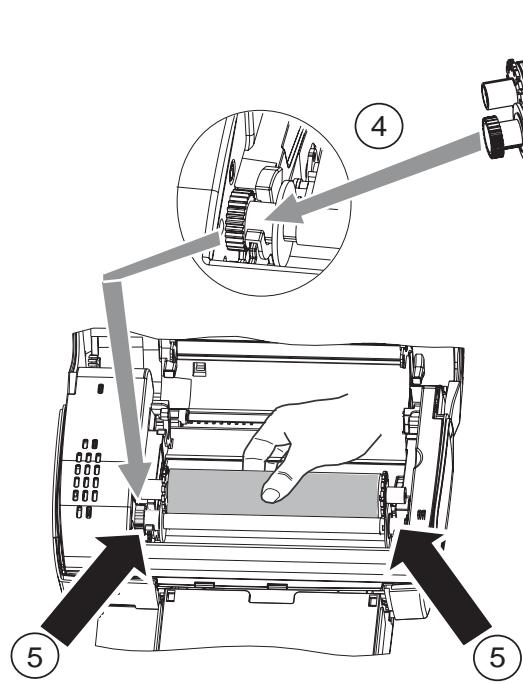

INSTALLATIE VAN HET LINT Opmerking : Gebruik uitsluitend de verbruiksartikelen van de fabrikant. Deze zijn speciaal ontwikkeld om u optimale afdrukkwaliteit te garanderen (zie hoofdstuk p. 5).

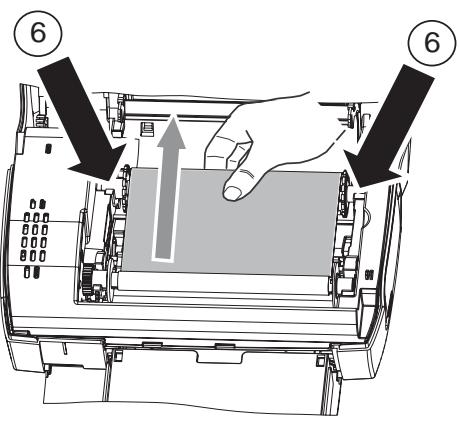

5 Span het lint over deze armen (6) en sluit de printer.

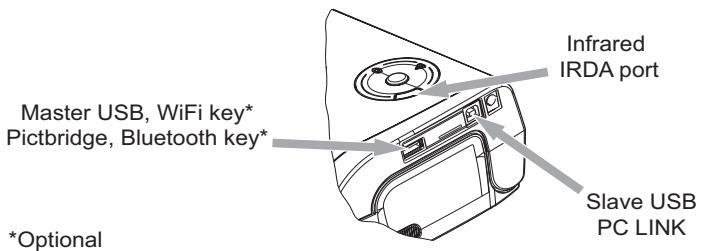

GEBRUIK Zorg dat alle verbruiksartikelen (papier en lint) geïnstalleerd zijn. Controleer of de printer op het lichtnet is aangesloten. Sluit uw apparaat met de te printen bestanden aan op één van de USB-poorten aan de hand van uw apparatuur of breng het met een IRDA voorzien apparaat in de buurt van de IRDA van uw printer, zodat deze elkaar automatisch detecteren. - Bij de sleutelaansluitingen WiFi, Pictbrigde en de Bluetooth sleutel worden de bestanden automatisch overgedragen zodra de aangesloten apparaten herkend worden. - Controleer bij een IRDA-verbinding of de IRDA-poort van het uitzendende apparaat ingeschakeld is. Breng het uitzendende apparaat in de buurt van de IRDA-poort van de printer. Zodra het apparaat herkend wordt, worden de bestanden overgedragen. - Start vanaf een PC het printen vanuit het controlepaneel dat met uw utiliteitsprogramma of printsoftware gebruikt wordt. Selecteer de printer "A6 Photo Printer" voor het printen van uw foto's. Tijdens de overdracht van de gegevens en het printen knippert het groene controlelampje op de bovenzijde van de printer. Aan het einde van de overdracht gaat de printer automatisch printen.

AFSTELLINGEN U kunt de printkwaliteit verbeteren met behulp van de functies "Crystal Image" en "Rode ogen". Crytal Image zorgt automatisch voor de afstellingen en correcties die nodig zijn voor een scherp beeld en de juiste kleuren plus contrast voor een zo goed mogelijke printkwaliteit. Over- en onderbelichting worden verder gecorrigeerd (onderbelichte foto's worden bijvoorbeeld lichter gemaakt en delen van een foto met grote contrasten worden gecompenseerd). De functie Correctie rode ogen retoucheert de "rode ogen" op foto's waarvoor een flitser gebruikt werd. U moet deze functies inschakelen alvorens met de overdracht naar de printer te beginnen. Druk voor het inschakelen van deze functies op de groene toets op de bovenzijde van de printer in de volgende volgorde.

Druk eenmaal op de groene toets. De icoon

gaat branden, de functie

"Crystal image" wordt ingeschakeld.

Druk nogmaals op de groene toets. De iconen

functies "Crystal Image" en "Rode ogen" worden ingeschakeld.

Druk nogmaals op de groene toets. De icoon

gaat uit en de icoon

branden, de functie "Rode ogen" wordt ingeschakeld.

Druk nogmaals op de groene toets. De iconen

"Rode ogen" worden ingeschakeld. -4-

gaan branden, de functies "Crystal Image" en

Liasse azur PE110_NERL.fm Page 5 Vendredi, 17. mars 2006 12:19 12

TOEBEHOREN De op de photo printer gebruikte toebehoren, het afdruklint en het papier zijn merkproducten van SAGEM. U kunt deze in warenhuizen kopen op de afdeling waar fotoapparaten en printers worden verkocht, maar tevens op onze internetsite www.sagem.com. Gebruikt u enkel en alleen toebehoren van het merk SAGEM, anders loopt u de kans dat uw garantie op het apparaat niet geldig is. Referentie toebehorenpakket DSR420 (lint + 75 vellen fotopapier) : 252211497 Referentie toebehorenpakket DSR420D (2 lint + 150 vellen fotopapier) : 252211900

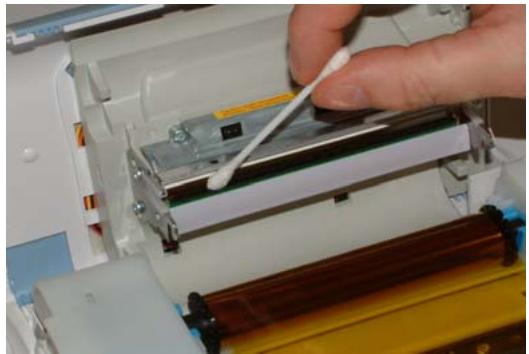

ONDERHOUD DE PRINTKOP REINIGEN Als uw foto's een constante vlek vertonen over de hele lengte van het vel, kan het zijn dat de afdrukkop vuil is. Gebruik een reinigingsmiddel op basis van gedenatureerde alcohol (Gebruik geen bijtende middelen omdat deze uw apparaat kunnen beschadigen) en gewone wattenstokjes. Haal de stekker van uw printer uit de wandcontactdoos. Wacht vijf minuten. De temperatuur van de printkop kan hoog zijn opgelopen en u kunt u verwonden als u de printkop aanraakt. Open uw printer en maak de printkop schoon zoals op onderstaande illustratie staat aangegeven. Voorzichtig : Raak de afdrukknop nooit met uw vingers aan en voorkom dat er krassen op komen.

Sluit de printer weer en doe de stekker weer in de wandcontactdoos.

PAPIER VERSTOPT Als een vel papier in de printer is vastgelopen en niet gemakkelijk uit de printer kan worden getrokken, voert u de volgende handeling uit: Haal de stekker van uw printer uit de wandcontactdoos. Wacht vijf minuten, de printkop is namelijk vrij heet en u zou letsel kunnen oplopen bij het aanraken ervan. Open uw printer en verwijder het vel dat vast zit. Sluit de printer weer en doe de stekker weer in de wandcontactdoos. Voorzichtig : een reeds geheel of gedeeltelijk geprinte foto mag NOOIT opnieuw in de papierbak gedaan worden, omdat het lint dan zou kunnen breken.

Liasse azur PE110_NERL.fm Page 6 Vendredi, 17. mars 2006 12:19 12

INCIDENTEN Opmerking : Als u veel foto's achter elkaar afdrukt, wordt oververhitting voorkomen omdat het apparaat is voorzien van een beveiliging die het apparaat tijdelijk onderbreekt. De printer hervat automatisch de lopende afdruk nadat de temperatuur voldoende is afgenomen.

Einde lint Papier op Papier verstopt

Probleem dataontvangst Verbruiksartikel niet compatibel Onjuist bestandformaat

OPLOSSINGEN INCIDENTEN Geen netvoeding

• Controleer of de netvoedingsadapter goed in het stopcontact zit; • Controleer of de netvoedingskabel goed op de printer is aangesloten; • Controleer of de zekering en schakelaar van uw installatie goed functioneren en dat het stopcontact onder spanning staat.

De netvoedingskabel naar het apparaat is tijdens een afdrukopdracht losgeraakt

• Controleer of de printer uitgeschakeld is en herstel vervolgens de aansluiting van de voedingskabel op het stroomnet. • Zet de printer aan en wacht tot de initialisatiefase klaar is, totdat het bij deze functie behorende controlelampje weer groen is. • Als een vel papier vastzit, volg dan de aanwijzingen ( zie paragraaf Papier verstopt op pagina 5). • Het printen start vanzelf weer.

Er wordt geen foto afgedrukt op het vel papier

• Gebruikt u papier dat aan de technische specificaties voldoet ? ( zie paragraaf Toebehoren op pagina 5). Ligt het papier met de schijnende kant naar boven?

De foto wordt afgedrukt met een streep over de lengte of met meerdere vlekken

• Reinig de afdrukkop volgens de aanwijzingen ( zie paragraaf De printkop reinigen op pagina 5).

Geen afdruk vanaf uw individuele computer of fototoestel

• Controleer of de kabel goed is aangesloten (PC, fototoestel,...). • Heeft u de printer driver geïnstalleerd? • Heeft u uw verbruiksartikel gevalideerd met de meegeleverde chipkaart?

Liasse azur PE110_NERL.fm Page 7 Vendredi, 17. mars 2006 12:19 12

TECHNISCHE EIGENSCHAPPEN Naam van het apparaat Afdrukmethode Resolutie Kleur Afdruksnelheid Interface Formaat overgedragen foto's vanaf draadloze randapparatuur Geschikte beeldformaten

PHOTO EASY 110 thermische overdracht 309,8 x 309,8 dpi 16,7 miljoen continu minder dan 60 seconden per foto (zonder beeldbewerking) Compatibele USB-poort 2.0, IRDA

Ondersteunde beeldresolutie Toebehoren

Papierformaat Papiertoevoer Netvoeding Keurmerk Gebruiksvoorwaarden voor optimale afdrukkwaliteit Afmetingen in mm Gewicht in kg Energieverbruik

tot 1 megabyte (MB) JPEG (standaard formaat), TIFF, BMP, PNG (de meeste types) Maximaal 18 miljoen pixels Fotopapier, driekleuren lint ( geel, magenta, cyaan) en vernis, 75 afdrukken per lint 101 x 152,4 mm zonder afscheurbare randen Per automatische toevoer voor maximaal 20 vellen 230 V AC 50/60 Hz CE

15 t/m 35 °C en een vochtigheidsgraad van 30 t/m 75 % 200 x 143 x 78 zonder papierlade 1,4 (Zonder batterij)

in rust : 5 W, tijdens afdrukken : 75 W Alle bovenstaande gegevens zijn ter illustratie. Sagem Communication behoudt zich het recht voor zonder aankondiging wijzigingen aan te brengen.

GARANTIE Voor iedere aanspraak op garantie dient u zich te wenden tot uw dealer met de originele rekening of kassabon. In geval van problemen kan uw dealer u raad geven. Indien u uw apparaat rechtstreeks van SAGEM heeft gekocht, wordt uw apparaat door SAGEM gedurende één jaar na de leveringsdatum gegarandeerd (onderdelen en werkloon) tegen materiaal- en fabrikatiegebreken. Gedurende deze periode wordt een defect apparaat gratis vervangen of gerepareerd ; de klant dient hiervoor het apparaat op eigen kosten naar het adres te zenden dat hem door de Service Afdeling van SAGEM is aangegeven. Het telefoonnummmer van de Service Afdeling staat vermeld op de leveringsbon. Indien er geen onderhoudskontrakt is afgesloten, wordt geen enkele reparatie of vervanging bij de klant thuis verricht. Zijn uitgesloten van de garantie : • a) Schade, defecten of storingen die het gevolg zijn van : het verzuim het in stallatieproces correct uit te voeren of de gebruiksinstructie's correct op te volgen, een externe oorzaak (bliksem, brand, stoot ), aanpassingen die aan het apparaat zijn gemaakt zonder schriftelijke toestemming van SAGEM, verzuim of nalatigheid het apparaat te onderhouden of incorrect onderhoud, reparaties of onderhoud aan het apparaat door personen die hiertoe niet door SAGEM zijn geautoriseerd. • b) Slijtage als gevolg van normaal dagelijks gebruik van het apparaat en de accessoires. • c) Schade als gevolg van onvoldoende of slechte verpakking van het apparaat bij transport of verzending naar SAGEM. In de gevallen die hierboven zijn beschreven, evenals na het verstrijken van de garantieperiode van twaalf maanden, dient de klant SAGEM een prijsopgave te vragen en dient hij / zij deze te accepteren alvorens het apparaat naar SAGEM terug te sturen. De reparatie- en verzendkosten worden aan de klant in rekening gebracht. Uw apparaat is in ieder geval onderworpen aan de wettelijke garantieregeling aangaande de gevolgen van verborgen gebreken, zoals bepaald in de artikelen 1641 en volgende van het wetboek.
