MANUALE UTENTE EASY 110 SAGEM

Liasse azur PE110_ITA.fm Page 1 Vendredi, 17. mars 2006 2:33 14

BENVENUTI Complimenti! Avete acquistato una stampante fotografica e vi ringraziamo per la fiducia accordataci. Questa stampante di alta qualità vi permette di approfittare di tutti i vantaggi offerti dalle fotografie digitali. Le funzioni di ottimizzazione delle immagini Crystal Image e occhi rossi assicurano una qualità irreprensibile della stampa e della copia delle vostre fotografie. Inoltre, sul sito web www.sagem.com potete trovare: • i driver di stampa per PC, • una lista di risposte alle domande più frequenti (FAQ).

RACCOMANDAZIONI E ISTRUZIONI DI SICUREZZA Non installare la stampante fotografica in ambienti umidi (bagno, lavanderia, cucina, etc..). Per una resa di stampa ottimale, la stampante deve essere utilizzata a una temperatura ambiente compresa tra 15 °C e 35 °C. Non posizionare la stampante in ambienti polverosi: le polveri possono degradare la qualità di stampa delle foto. Usate esclusivamente il blocco per l'alimentazione di rete in dotazione, allacciatelo alla rete secondo le istruzioni d'installazione del presente manuale e in base alle indicazioni riportate sull'etichetta d'identificazione presente sullo stesso (tensione, corrente, frequenza della rete elettrica). Per precauzione, in caso di pericolo gli alimentatori di rete servono come dispositivi di sezionamento dell'alimentazione a 230 V. Tali adattatori devono essere collocati in prossimità dell'apparecchio ed essere facilmente accessibili. Non aprire mai il coperchio superiore durante la stampa, rischiereste la rottura della pellicola e, di conseguenza, un guasto della stampante. Dopo aver usato la stampante, lasciate passare qualche istante dopo aver tolto la corrente, prima di aprirla. Per evitare lesioni, non toccate mai la testina di stampa. Utilizzare solo ed esclusivamente le cartucce SAGEM per evitare di danneggiare l'apparecchio e perdere la garanzia, (per conoscere i riferimenti delle cartucce vi rimandiamo al paragrafo Sostituzione dei consumabili, pagina 5). Il marchio CE attesta la conformità del prodotto alle esigenze essenziali della direttiva 1999/ 5/CE del Parlamento e del Consiglio europeo relativa alle apparecchiature terminali di telecomunicazione, per la sicurezza e la salute degli utenti, per le perturbazioni elettromagnetiche. La dichiarazione di conformità può essere consultata sul sito www.sagem.com alla rubrica "supporto" o può essere richiesta all'indirizzo seguente: Sagem Communication - Customer relations department

4, rue du Petit Albi - 95800 Cergy Saint-Christophe - FRANCE La salvaguardia dell'ambiente nella logica dello sviluppo sostenibile è una preoccupazione essenziale della Sagem Communication. La volontà del Gruppo Sagem Communication è di sfruttare delle installazioni che rispettano l'ambiente equindi abbiano scelto d'integrare la salvaguardia ambientale nell'insieme del ciclo di vita dei prodotti, dalla fase di fabbricazione alla messa in servizio, l'uso e l'eliminazione. IMBALLAGGIO La presenza del logo (punto verde) testimonia del versamento a un organismo nazionale certificato di un contributo per il miglioramento delle infrastrutture di recupero e di riciclo degli imballaggi. Allo scopo di facilitare le operazioni di riciclaggio, rispettare le regole di raccolta differenziata in vigore localmente per questo tipo di rifiuti. PILE E BATTERIE Se il prodotto contiene pile o batterie, queste devono essere smaltite negli appositi punti di raccolta. PRODOTTO Il cestino sbarrato riportato sul prodotto indica che quest'ultimo appartiene alla famiglia delle apparecchiature elettriche ed elettroniche. A questo titolo, la regolamentazione europea richiede che si proceda allo smaltimento tramite raccolta selettiva: - nei punti di distribuzione nel caso di acquisto di apparecchiatura equivalente; - nei punti di raccolta messi a disposizione localmente (discariche, raccolta selettiva, ecc.). In tal modo si partecipa alla riutilizzazione e alla valorizzazione dei Rifiuti di Apparecchiature Elettriche ed Elettroniche che rappresentano un rischio potenziale per l'ambiente e la salute dell'uomo. -1-

AMBIENTE Liasse azur PE110_ITA.fm Page 2 Vendredi, 17. mars 2006 11:54 11

LA STAMPANTE E I RELATIVI ACCESSORI Disponete la scatola davanti a voi, estraete i vari elementi della stampante, verificando che gli elementi presentati sotto siano presenti :

Al termine dell'installazione, assicurarsi che nessun muro e nessun oggetto si trovi in prossimità, a meno di 10 centimetri dalla parte posteriore della stampante; in questo modo, si garantisce la corretta circolazione del foglio di carta in corso di stampa. : N.B.

Un cassetto per la carta Una stampante

Un nastro (a seconda del modello) Un blocco di carta fotografica (a seconda del modello)

Allacciate il cavo dell'alimentazione di rete ad una presa a muro facilmente accessibile.

Un blocco d'alimentazione Un cavo per l'alimentazione di rete

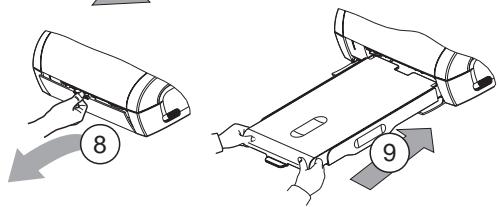

MESSA IN FUNZIONE DELLA STAMPANTE

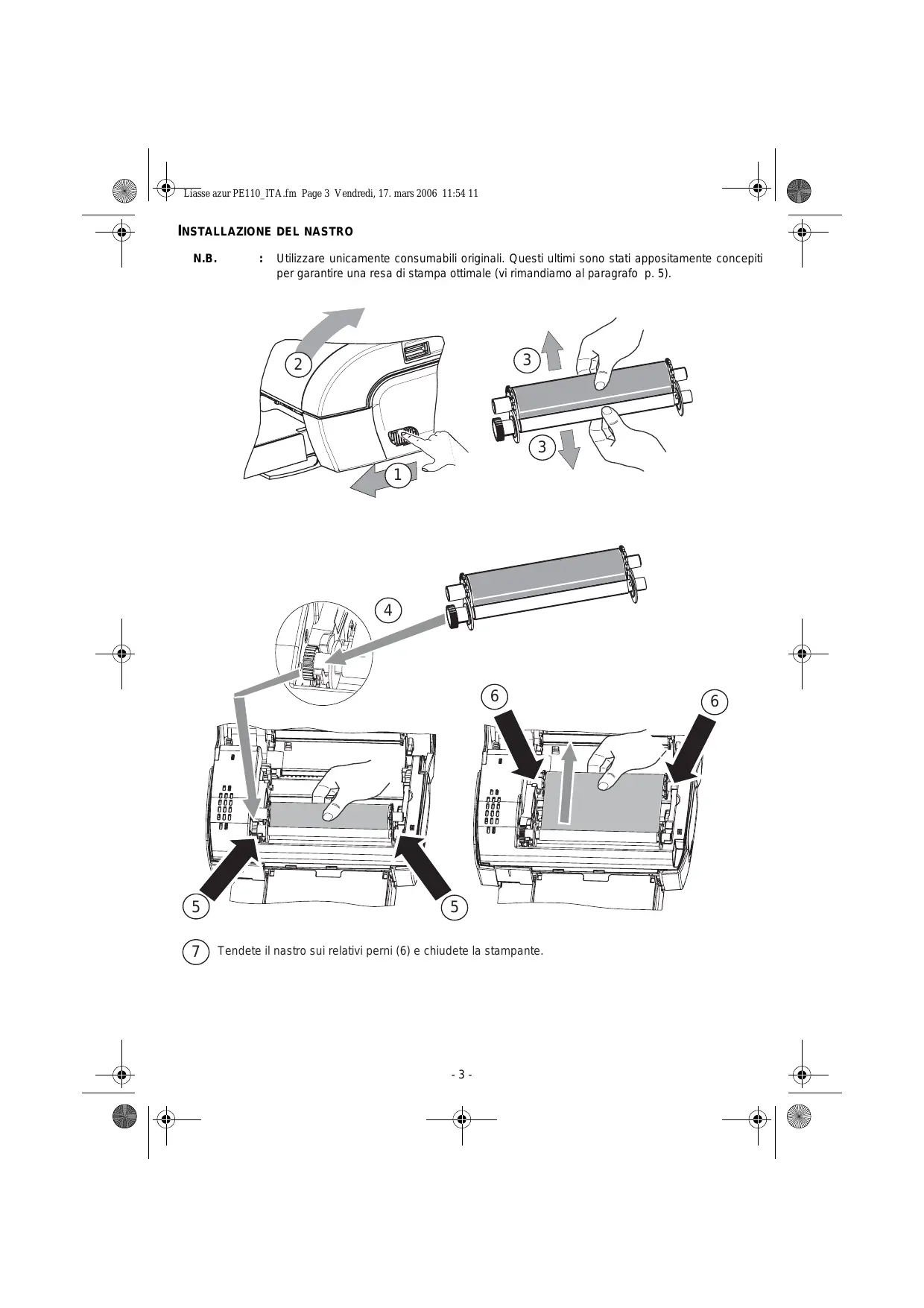

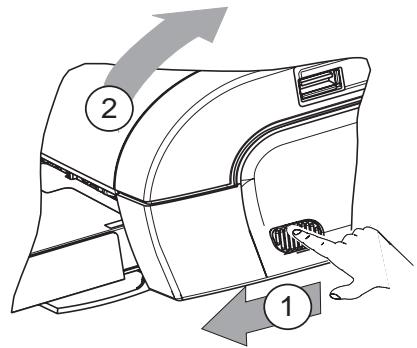

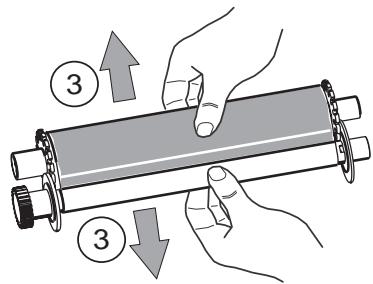

Utilizzare unicamente consumabili originali. Questi ultimi sono stati appositamente concepiti per garantire una resa di stampa ottimale (vi rimandiamo al paragrafo p. 5).

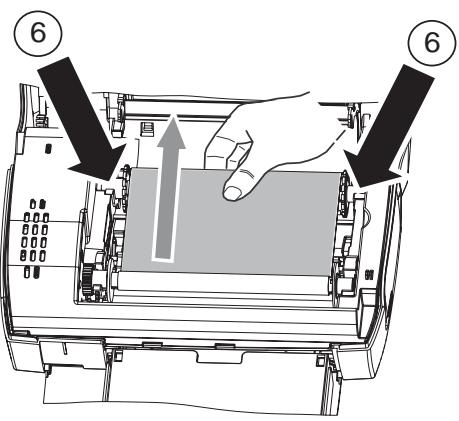

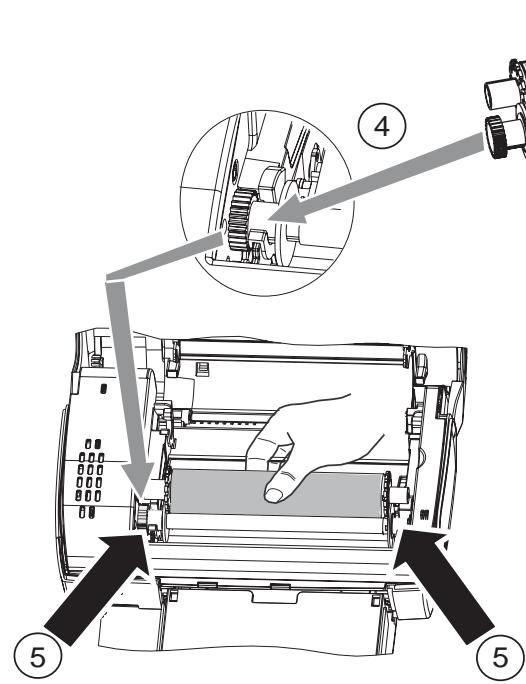

5 Tendete il nastro sui relativi perni (6) e chiudete la stampante.

UTILIZZO Assicuratevi che i materiali consumabili (carta e nastro) sian installati. Assicuratevi che la vostra stampante sia allacciata alla rete. Collegate l'apparecchiatura contenente i file da stampare ad una delle porte USB in funzione dell'apparecchiatura, oppure avvicinate l'apparecchiatura dotata di una porta IRDA alla porta corrispondente della vostra stampante, affinché possa avvenire la rilevazione automatic. - Per le connessioni chiave WiFi, Pictbridge e la connessione chiave Bluetooth, il trasferimento dei file avviene automaticamente non appena stabilito il riconoscimento delle apparecchiature collegate. - Per il collegamento IRDA, assicuratevi che la porta IRDA dell'apparecchiatura trasmittente sia attivata. Avvicinate l'apparecchiatura trasmittente alla porta IRDA della stampante. Non appena stabilito il riconoscimento, avverrà il trasferimento. - Dal PC, lanciate la stampa dal pannello di controllo utilizzato con la vostra utility o con il software di stampa. Selezionate la stampante "A6 Photo Printer" per stampare le vostre fotografie. Durante il trasferimento dei dati e durante la stampa, la spia situata sopra alla stampante lampeggia di una luce verde. Al termine del trasferimento la stampa viene lanciata automaticamente.

REGOLAZIONI Potete migliorare la qualità della stampa con le funzioni "Crystal Image" e "Occhi rossi". Crystal Image procede automaticamente a tutte le regolazioni e correzioni necessarie rispetto alla nitidezza dell'immagine, alla gestione dei colori e al contrasto, per ottenere la migliore qualità di stampa possibile. D'altra parte, gli errori d'esposizione verranno corretti (per esempio, le fotografie sovraesposte saranno schiarite, oppure le parti della fotografia che presentano forti contrasti saranno compensate). La funzione di correzione dell'effetto occhi rossi ritocca gli "occhi rossi" delle fotografie scattate con il flash. Dovete attivare queste funzioni prima del trasferimento sulla stampante.

Per attivare queste funzioni, premete il tasto verde situato sopra alla stampante, secondo la sequenza sotto riportata. Premete una volta il tasto verde. L'icona si illumina, viene attivata la funzione "Crystal image".

Premete ancora una volta il tasto verde. Le icone

funzioni "Crystal Image" e "Occhi rossi" sono attivate.

Premete ancora una volta il tasto verde. L'icona

illumina, la funzione "Occhi rossi" è attivata.

Premete ancora una volta il tasto verde. Le icone Image" e "Occhi rossi" sono disattivate.

non sono più illuminate, le funzioni "Crystal

Liasse azur PE110_ITA.fm Page 5 Vendredi, 17. mars 2006 11:54 11

SOSTITUZIONE DEI CONSUMABILI I consumabili utilizzati dalla stampante fotografica, il nastro di trasferimento e la carta sono prodotti della marca SAGEM. È possibile reperirle nei grandi magazzini al reparto foto o stampanti, ma anche sul nostro sito internet www.sagem.com. Utilizzare esclusivamente consumabili della marca SAGEM. In caso contrario, si rischia di perdere la garanzia dell'apparecchio. Riferimento kit consumabili DSR420 (nastro + carta 75 foto) : 252211497 Riferimento kit consumabili DSR420D (2 nastri + carta 150 foto) : 252211900

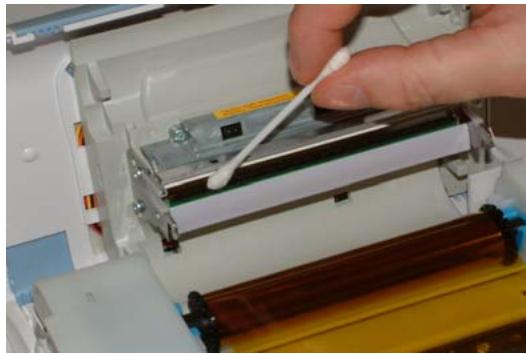

MANUTENZIONE PULIZIA DELLA TESTINA DI STAMPA Se le fotografie presentano un segno costante sulla lunghezza del foglio, è possibile che dei corpi estranei si siano depositati sulla testa di stampa. Preparare un prodotto detergente a base di alcol denaturato (Non utilizzare prodotti corrosivi in quanto potrebbero danneggiare l'apparecchio) e dei bastoncini cotonati. Scollegate la stampante dalla presa a muro. Attendere cinque minuti, poiché la testina di stampa è montata a una temperatura elevata c'è rischio di scottarsi. Aprite la stampante e pulite la testina di stampa come indicato nella figura sotto. Attenzione :Non toccare mai la testa di stampa con le dita o con oggetti che potrebbero rigarla o danneggiarla.

Richiudete la stampante e ricollegate il cavo dell'alimentazione di rete alla presa a muro.

CARTA INCEPPATA Se un foglio è intasato nella stampante e non può essere estratto semplicemente dall'apparecchio, procedere come segue: Scollegate la stampante dalla presa a muro. Lasciate passare cinque minuti, poiché la testina di stampa raggiunge temperature elevate e potreste procurarvi delle lesioni nel toccarla. Aprite la stampante e togliete il foglio rimasto incastrato. Richiudete la stampante e ricollegate il cavo dell'alimentazione di rete alla presa a muro. Attenzione :una foto già stampata (per intero o parzialmente) non dev'essere MAI rimessa nel cassetto della carta, poiché si rischia di distruggere il nastro.

Quando si realizzano grandi serie di stampa sull'apparecchio, questo è munito di un dispositivo di temporizzazione automatica per evitare un surriscaldamento. La stampante riavvia automaticamente la stampa in corso non appena la temperatura diminuisce.

Nastro finito Manca la carta Carta inceppata

Errore di ricevimento dei dati Materiale consumabile non compatibile Formato di file non supportato

PROBLEMI Assenza di alimentazione rete

RIMEDI • Verificare che il blocco di alimentazione sia correttamente collegato ad una presa. • Verificare che il connettore sia correttamente collegato alla stampante. • Verificare che il fusibile e il disgiuntore dell'impianto siano in stato di marcia e che la presa di corrente sia alimentata.

• Disporre l'interruttore in posizione O, quindi riconnettere il cavo di alimentazione. • Mettere la stampante sotto tensione ed attendere che la fase L'apparecchio è stato d'inizializzazione sia terminata, finché la spia riservata a questa funzione non scollegato durante la stampa si sarà illuminata di luce verde. • Se un foglio di carta è bloccato (vi rimandiamo al paragrafo Carta inceppata, pagina 5). • La stampa riprenderà automaticamente. Sul foglio non viene stampata nessuna fotografia.

• Si utilizzano fogli conformi alle specifiche tecniche? (vi rimandiamo al paragrafo Sostituzione dei consumabili, pagina 5). Il lato brillante dei fogli è stato inserito correttamente?

La fotografia stampata comporta un tratto verticale o numerose macchie.

• Procedere alla pulizia della testa (vi rimandiamo al paragrafo Pulizia della testina di stampa, pagina 5).

Il PC o la macchina fotografica non lanciano la stampa

• Verificare che il cavo sia correttamente collegato (PC, macchina fotografica,...). • Il driver di stampa è stato installato? • Si è provveduto a convalidare il materiale consumabile con la scheda intelligente fornita?

Liasse azur PE110_ITA.fm Page 7 Vendredi, 17. mars 2006 11:54 11

CARATTERISTICHE TECNICHE Nome dell'apparecchio Metodo di stampa Risoluzione Colore Velocità di stampa

Interfaccia Dimensioni delle fotografie trasferite da una periferica senza fili Formati immagine supportati Risoluzione immagine supportata Consumabili

Dimensioni carta Alimentazione carta Alimentazione rete Approvato Condizioni di utilizzo per una qualità di stampa ottimale Dimensioni in mm Peso in kg Consumo energetico

PHOTO EASY 110 Sublimazione termica 309,8 x 309,8 dpi 16,7 Milioni in continuo Inferiore a 60 secondi per fotografia (oltre ai tempi di elaborazione dell’immagine) Porta USB compatibile 2.0, IRDA

Fino a 1 MB JPEG (formato standard), TIFF, BMP, PNG (quasi tutti i tipi) Fino a 18 milioni di pixel Carta fotografica, cartuccia inchiostro tre colori (giallo,magenta, ciano) e un coating, 75 stampe per cartuccia 101 x 152,4 mm senza i bordi fustellati Mediante caricatore automatico con capacità di 25 fogli 230 VAC 50/60 Hz CE

Da 15 a 35 °C e da 30 a 75 % d'umidità 200 x 143 x 78 fuori alloggiamento carta 1,4 kg (tranne il gruppo di alimentazione)

In modalità riposo: 5 W, in modalità di stampa: 75 W Tutti questi dati sono forniti a titolo indicativo. Sagem Communication si riserva il diritto di apportare modifiche senza preavviso.

GARANZIA Per qualsiasi utilizzazione della garanzia, Vi preghiamo di rivolgerVi al Vostro rivenditore presentandogli la prova d’acquisto che Vi ha consegnato. In caso di guasto, sarà lui che potrà consigliarVi. Nel caso in cui l’apparecchio sia stato acquistato direttamente presso la Sagem Communication si applicheranno le seguenti disposizioni: A L'apparecchio è garantito (relativamente ai suoi componenti ed al costo della manodopera) dalla Sagem Communication per un periodo di un anno dalla data della consegna contro qualsiasi difetto di fabbricazione. Durante questo periodo tutti gli apparecchi difettosi saranno riparati gratuitamente (con esclusione della riparazione di altri tipi di danni); a tal fine il Cliente dovrà inviare, l'apparecchio difettoso all'indirizzo che gli sarà indicato dal servizio assistenza Sagem Communication il cui numero di telefono compare sul documento di consegna. Nel caso in cui il Cliente non abbia sottoscritto lo specifico contratto di assistenza, l'intervento non verrà in nessun caso effettuato al domicilio del Cliente. L'apparecchio è in ogni caso coperto da garanzia legale per difetti o vizi occulti ai sensi degli articoli 1490 e seguenti del Codice Civile italiano. B Sono esclusi dalla garanzia: • avarie o malfunzionamenti che siano conseguenza del mancato rispetto delle indicazioni di installazione o di utilizzazione, di causa esterna all'apparecchio (fulmine, incendio, caduta, danni di qualsiasi natura dovuti ad allagamenti, ecc.), di modificazioni apportate all'apparecchio senza il consenso scritto della Sagem Communication, di negligenza nella manutenzione indicata nella documentazione consegnata unitamente all'apparecchio, nella vigilanza e nella custodia, di inidonee condizioni ambientali (in particolare quelle collegate alle condizioni di temperatura ed igrometria sia per i componenti che per i materiali consumabili) o di un intervento di riparazione o manutenzione effettuato da personale non autorizzato dalla Sagem Communication; • danni o disfunzioni dovuti alla normale usura dell'apparecchio e dei suoi accessori; • danni derivanti da un imballaggio insufficiente e/o da un errato confezionamento dei prodotti rispediti alla Sagem Communication; • installazione di nuovi prodotti software; • interventi di modifica o aggiunta sugli apparecchi o sul software effettuati senza il consenso della Sagem Communication; -7-

Liasse azur PE110_ITA.fm Page 8 Vendredi, 17. mars 2006 11:54 11

• disfunzioni, non imputabili agli accessori o al software installato, dei siti di utilizzazione per accedere ai servizi offerti dall'apparecchio; • problemi di comunicazione dovuti ad installazione non compatibile, in particolare: - problemi di accesso e/o connessione ad Internet, quali l'interruzione della rete di accesso, la mancanza della linea dell'abbonato o del suo corrisponde, - difetti di trasmissione (mancata copertura del territorio da parte dei ripetitori radioelettrici, interferenze, disturbi elettromagnetici, mancanza o cattiva qualità delle linee telefoniche, ecc.), - difetti della rete locale (cablaggio, server, punti di utilizzazione) e/o difetti della rete di trasmissione. • L'esecuzione degli interventi di revisione generale (come indicati nel libretto d'istruzioni unito all'apparecchio) e le disfunzioni conseguenti alla mancata esecuzione di detti interventi; resta inteso che il costo di tali interventi è in ogni caso a totale carico del Cliente. C Nei casi previsti al precedente paragrafo B e nel caso sia scaduto il periodo di garanzia, il Cliente dovrà richiedere alla Sagem Communication un preventivo che dovrà essere accettato prima della spedizione dell'apparecchio al servizio assistenza della Sagem Communication.

Le presenti disposizioni saranno applicabili in Italia nel caso di assenza di diverso accordo concluso per iscritto con il Cliente. Se una di queste disposizioni si rilevasse contraria a norme di legge imperative di cui potrebbero beneficiare i consumatori nell’ambito della normativa nazionale, tale disposizione non sarà applicabile mentre tutte le altre disposizioni rimarranno valide ed efficaci.
