BEDIENUNGSANLEITUNG EASY 110 SAGEM

Liasse azur PE110_ALL.fm Page 1 Vendredi, 17. mars 2006 2:29 14

WILLKOMMEN Wir beglückwünschen Sie recht herzlich zum Erwerb Ihres neuen Fotodruckers und danken Ihnen für Ihr Vertrauen. Mit diesem hochwertigen Drucker können Sie ihre digitalen Fotos in vollen Zügen geniessen. Die Bildoptimierungsfunktionen Crystal Image und Rote Augen gewährleisten eine hervorragende Druck- und Wiedergabequalität Ihrer Fotos. Darüber hinaus finden Sie auf der Website www.sagem.com : • die PC-Druckertreiber, • eine Liste der Antworten auf die häufig gestellten Fragen (FAQ).

EMPFEHLUNGEN UND SICHERHEITSVORKEHRUNGEN Installieren Sie Ihren Fotodrucker nicht in einem feuchten Raum (WC, Badezimmer, Waschküche, Küche usw.), weniger als 1,50 m von einer Wasserstelle entfernt oder im Außenbereich. Für eine optimale Ausdruckqualität muss der Drucker bei einer Raumtemperatur zwischen 15 °C und 35 °C verwendet werden. Installieren Sie den Drucker nicht an einem staubigen Ort. Der Staub könnte die Ausdruckqualität der Fotos verschlechtern. Verwenden Sie ausschließlich das mitgelieferte Netzteil und schließen Sie es gemäß den Installationsanweisungen in dieser Anleitung und den Hinweisen auf seinem Typenetikett (Spannung, Strom, Frequenz des Stromnetzes) an das Netz an. Im Gefahrenfall können die Netzstecker vorbeugend zur Unterbrechung der 230-V-Stromversorgung gezogen werden. Die Steckdosen müssen daher in der Nähe des Geräts und leicht zugänglich sein. Öffnen Sie während des Ausdrucks niemals die obere Abdeckung. Dies kann zum Reißen des Films und anschließend zu Funktionsstörungen Ihres Druckers führen. Warten Sie nach der Benutzung nach dem Ausschalten des Druckers einige Sekunden, bevor Sie ihn öffnen. Berühren Sie auf keinen Fall den Druckkopf, um Verletzungen zu vermeiden. Verwenden Sie nur und ausschließlich Verbrauchsgüter der Marke SAGEM, da Sie andernfalls riskieren, das Gerät zu beschädigen und die Garantie zu verlieren. Für die Bestellnummern der Verbrauchsgüter (siehe Abschnitt Verbrauchsmaterialien, Seite -5). Die CE-Markierung bescheinigt die Konformität des Produkts mit den wesentlichen Anforderungen der Richtlinie 1999/5/CE des europäischen Parlaments und Rates bezüglich Telekommunikationsendgeräten, der Sicherheit und Gesundheit der Benutzer, der elektromagnetischen Störungen. Die Konformitätserklärung kann auf der Site www.sagem.com unter der Rubrik "Support" abgerufen oder an folgender Adresse angefordert werden: Sagem Communication - Customer relations department

4, rue du Petit Albi - 95800 Cergy Saint-Christophe - FRANCE Der Umweltschutz im Sinne von nachhaltiger Entwicklung ist eine der wesentlichen Zielsetzungen von Sagem Communication. Die Unternehmensgruppe Sagem Communication hat den Entschluss gefasst, umweltfreundliche Anlagen zu nutzen und den Umweltschutz zum festen Bestandteil des Lebenszyklus seiner Produkte zu machen - von der Herstellung, über die Inbetriebnahme, bis hin zu Gebrauch und Entsorgung. DIE VERPACKUNG Das Logo auf der Verpackung (grüner Punkt) bedeutet, dass eine Abgabe an eine zugelassene nationale Organisation überwiesen wird, um die Wiedergewinnungsund Recycling-Infrastrukturen der Verpackungen zu verbessern. Halten Sie zum Verbessern des Recycling bitte die örtlichen Sortierungsregeln für diesen Abfalltyp ein. BATTERIEN UND AKKUMULATOREN Wenn Ihr Produkt Batterien oder Akkumulatoren enthält, müssen diese an den ausgewiesenen Sammelstellen entsorgt werden. DAS PRODUKT Die auf dem Produkt angebrachte durchkreuzte Mülltonne bedeutet, das es zur Gruppe der Elektro- und Elektronikgeräte gehört. In diesem Zusammenhang fragt die europäische Regelung Sie, ihre selektive Sammlung durchzuführen : - den Verkaufsstellen im Falle des Kaufs eines gleichwertigen Geräts. - den örtlich Ihnen zur Verfügung gestellten Sammelstellen (Wertstoffhof, Sortierte Sammlung usw.) So beteiligen Sie sich an der Wiederverwendung und der Valorisierung von Elektrik- und Elektronik-Altgeräten, die andernfalls negative Auswirkungen auf die Umwelt und die menschliche Gesundheit haben könnten. -1-

UMWELT Liasse azur PE110_ALL.fm Page 2 Vendredi, 17. mars 2006 11:16 11

DRUCKER UND ZUBEHÖR Legen Sie den Karton vor sich, entnehmen Sie die einzelnen Elemente Ihres Druckers und überprüfen Sie, ob alle nachfolgend aufgeführten Elemente vorhanden sind : Ein Netzkabel

Ein Block Fotopapier (je nach Modell)

Ein Farbband (je nach Modell)

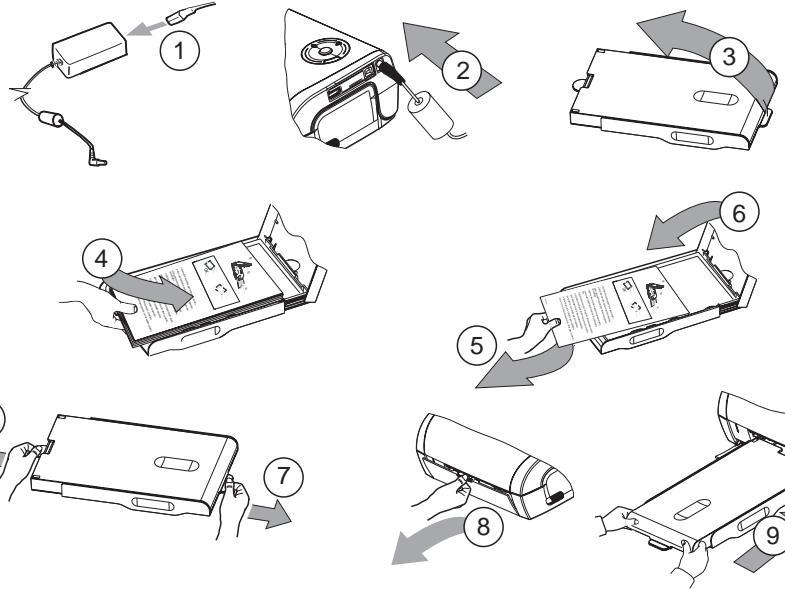

INBETRIEBNAHME DES DRUCKERS Anmerkung : Sollte sich bei der Installation eine Wand bzw. ein anderer Gegenstand in der Nähe befinden, achten Sie bitte darauf, dass hinter Ihrem Drucker mindestens 10 cm Raum zur Verfügung steht, damit sich das Blatt während des Druckvorgangs ungehindert bewegen kann.

Schließen Sie das Netzteil an eine leicht zugängliche Netzsteckdose an.

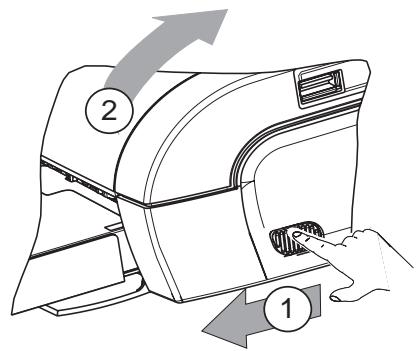

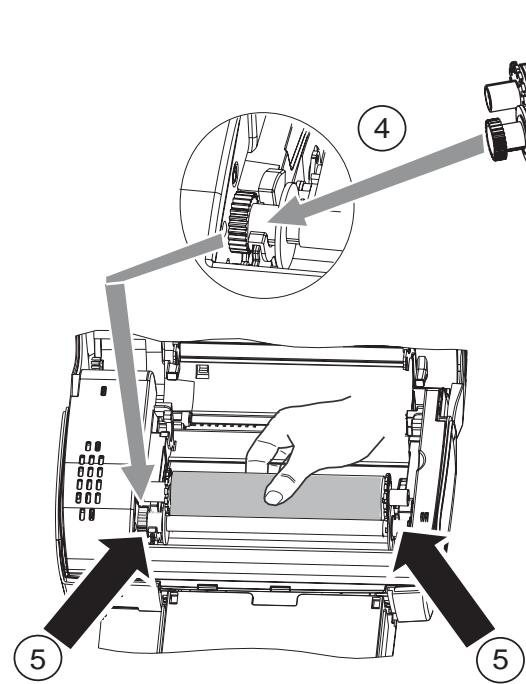

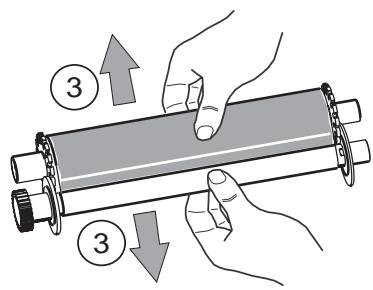

INSTALLATION DES FARBBANDS Anmerkung : Verwenden Sie nur Hersteller-Verbrauchsmaterial. Dieses ist speziell für eine optimale Ausdruckqualität entwickelt worden (siehe Kapitel Seite 5).

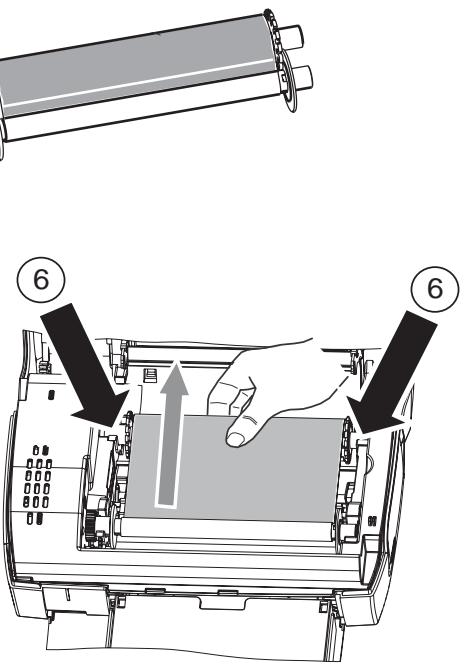

5 Spannen Sie das Farbband an den Achsen (6) und schließen Sie den Drucker.

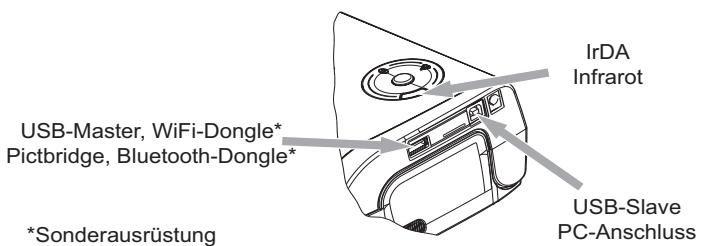

BENUTZUNG Stellen Sie sicher, dass die Verbrauchsmaterialien (Papier und Farbband) installiert sind. Stellen Sie sicher, dass der Drucker ans Netz angeschlossen ist. Schließen Sie die Ausrüstung mit den zu druckenden Dateien an den entsprechenden USB-Anschluss an oder bringen Sie das mit einer IrDA-Schnittstelle ausgestattete Gerät in die Nähe der IrDA-Schnittstelle des Druckers, damit diese sich automatisch erkennen. - Bei der Verbindung über WiFi-Dongle, Pictbrigde und Bluetooth-Dongle erfolgt die Dateiübertragung automatisch, sobald die angeschlossenen Geräte erkannt wurden. - Stellen Sie bei der IrDA-Verbindung sicher, dass die IrDA-Schnittstelle des übertragenden Geräts aktiviert ist. Nähern Sie das übertragende Gerät der IrDA-Schnittstelle des Druckers. Sobald sich die Geräte erkennen, erfolgt die Übertragung. - Starten Sie den Ausdruck von Ihrem PC aus über das entsprechende Kontrollfeld Ihrer Bildbearbeitungsoder Drucksoftware. Wählen Sie den Drucker "A6 Photo Printer" zum Drucken Ihrer Fotos. Während der Datenübertragung und während des Ausdrucks blinkt die Anzeigelampe auf dem Drucker grün. Am Ende der Übertragung beginnt der Ausdruck automatisch.

EINSTELLUNGEN Sie können die Druckqualität mit Hilfe der Funktionen "Crystal Image" und "Rote Augen" verbessern. Crytal Image führt automatisch alle notwendigen Einstellungen und Korrekturen hinsichtlich Bildschärfe, Farbverwaltung und Kontrast durch, um eine optimale Druckqualität zu erreichen. Außerdem werden Belichtungsfehler korrigiert (zum Beispiel werden unterbelichtete Fotos erhellt und zu kontrastreiche Bildbereiche kompensiert). Die Rote-Augen-Korrekturfunktion retuschiert die "roten Augen" auf mit Blitzlicht aufgenommenen Fotos. Sie müssen diese Funktionen vor der Datenübertragung zum Drucker aktivieren. Zum Aktivieren dieser Funktionen drücken Sie folgendermaßen auf die grüne Taste auf dem Drucker.

Drücken Sie einmal auf die grüne Taste. Das Symbol

Funktion "Crystal image" ist aktiviert.

Drücken Sie erneut auf die grüne Taste. Die Symbole

die Funktionen "Crystal Image" und "Rote Augen" sind aktiviert.

Drücken Sie erneut auf die grüne Taste. Das Symbol Symbol

leuchtet auf, die Funktion "Rote Augen" ist aktiviert.

Drücken Sie erneut auf die grüne Taste. Die Symbole "Crystal Image" und "Rote Augen" sind deaktiviert. -4-

leuchten nicht mehr, die Funktionen

Liasse azur PE110_ALL.fm Page 5 Vendredi, 17. mars 2006 11:16 11

VERBRAUCHSMATERIALIEN Die beim Drucken für Fotodrucker verwendeten Verbrauchsmaterialien, d.h. das Farbband und das Papier, sind Produkte der Marke SAGEM. Sie erhalten Sie in Kaufhäusern und größeren Geschäften im Foto- oder Druckerbereich oder aber über Internet auf unserer Webseite www.sagem.com. Bitte verwenden Sie ausschließlich das Originalzubehör der Marke SAGEM. Andernfalls riskieren Sie den Garantieverlust für Ihr Gerät. Artikelnr. Verbrauchsmaterial DSR420 (Band + Papier für 75 Fotos) : 252211497 Artikelnr. Verbrauchsmaterial DSR420D (2 Bänder + Papier für 150 Fotos) : 252211900

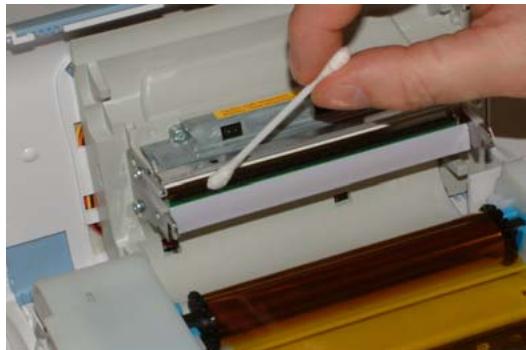

WARTUNG REINIGUNG DES DRUCKERKOPFS Wenn Ihre Fotos einen durchgängigen Streifen über die gesamte Bogenlänge aufweisen, kleben eventuell Fremdkörper am Druckkopf. Verwenden Sie zur Reinigung Brennspiritus (verwenden Sie keine ätzenden Mittel; sie könnten Ihr Gerät beschädigen) und handelsübliche Wattestäbchen. Trennen Sie den Drucker von der Netzsteckdose. Warten Sie fünf Minuten, das sich der Druckerkopf evtl. aufgeheizt hat und Sie sich beim Berühren verletzen könnten. Öffnen Sie den Drucker und reinigen Sie den Druckkopf gemäß der Abbildung unten. Achtung :

Berühren Sie den Druckkopf niemals mit den Fingern oder mit Gegenständen, die ihn zerkratzen könnten.

Schließen Sie den Drucker und schließen Sie das Netzkabel wieder an die Netzsteckdose an.

PAPIERSTAU Sollte sich ein Blatt im Drucker eingeklemmt haben und sich nicht problemlos aus dem Gerät entfernen lassen, gehen Sie bitte wie folgt vor: Trennen Sie den Drucker von der Netzsteckdose. Warten Sie fünf Minuten, da sich der Druckkopf evtl. aufgeheizt hat und Sie sich beim Berühren verletzen könnten. Öffnen Sie den Drucker und entfernen Sie das verklemmte Blatt. Schließen Sie den Drucker und schließen Sie das Netzkabel wieder an die Netzsteckdose an. Achtung :

Ein ganz oder teilweise ausgedrucktes Foto darf NIEMALS wieder in das Papierfach gelegt werden, das Farbband könnte beschädigt werden.

Liasse azur PE110_ALL.fm Page 6 Vendredi, 17. mars 2006 11:16 11

STÖRUNGEN Anmerkung : Für den Fall, dass Sie große Druckreihen mit Ihrem Gerät anfertigen, ist dieser mit einer automatischen Zeitschaltvorrichtung versehen, um eine Überhitzung des Gerätes zu vermeiden. Der Drucker geht automatisch mit dem laufenden Druckvorgang weiter, sobald die Temperatur ausreichend abgekühlt ist.

FEHLERANZEIGE Anzeigelampe

Ende des Farbbands Papiermangel Papierstau

Fehler beim Datenempfang Verbrauchsmaterial nicht kompatibel Dateiformat nicht unterstützt

LÖSUNGEN STÖRUNGEN Keine Versorgung mit Netzstrom (Anzeige aus)

• Ist das Netzteil korrekt an eine Netzsteckdose angeschlossen ist?. • Ist das Netzkabel korrekt an den Drucker angeschlossen? • Führt die Stromsteckdose Spannung? (ggfs. Mit einem anderen Gerät z.B. Tischlampe überprüfen)

Das Gerät ist während eines Ausdrucks vom Netz getrennt worden

• Ist das Sie Ihren Drucker aus und schließen Sie das Netzkabel wieder an. • Schalten Sie den Drucker ein und warten Sie das Ende der Initialisierungsphase ab, bis die entsprechende Anzeigelampe grün leuchtet. • Wenn ein Papierbogen blockiert ist (siehe Abschnitt Papierstau, Seite -5). • Der Ausdruck wird automatisch fortgesetzt.

Es wird kein Foto auf dem Bogen ausgedruckt

• Verwenden Sie Bögen, die mit den technischen Daten übereinstimmen? (siehe Abschnitt Verbrauchsmaterialien, Seite -5). Haben Sie die Bögen mit der glänzenden Seite nach oben eingelegt?

Das Foto wird mit • Reinigen Sie den Druckkopf (siehe Abschnitt Reinigung des Druckerkopfs, Längsstreifen oder mit vielen Seite -5). Flecken ausgedruckt Kein Ausdruck vom PC oder vom Fotoapparat aus

• Ist das Kabel (PC, Fotoapparat, usw.) korrekt angeschlossen? • Haben Sie den Druckertreiber installiert? • Haben Sie das Verbrauchsmaterial mit der mitgelieferten Chipkarte validiert?

Liasse azur PE110_ALL.fm Page 7 Vendredi, 17. mars 2006 11:16 11

TECHNISCHE DATEN Gerätename Ruckverfahren Auflösung Farbe Druckgeschwindigkeit

Schnittstelle Größe der von einem drahtlosen Peripheriegerät übertragenen Fotos Unterstützte Bildformate

Unterstützte Bildauflösung Verbrauchsmaterialien

Papierformat: Papierzufuhr Netzstromversorgung Zulassung Benutzungs-Temperaturbereich für eine optimale Druckqualität: Abmessungen in mm Gewicht in kg Energieverbrauch

PHOTO EASY 110 Thermische Sublimation 309,8 x 309,8 dpi 16,7 Millionen durchgängig unter 60 Sekunden pro Bildbearbeitungsbereichs)

USB-Port kompatibel 2.0, IrDA Foto

bis 1 Megabyte JPEG (Standardformat), TIFF, BMP, PNG (die meisten Typen) bis 18 Millionen Pixel Fotopapier, dreifarbiges Farbband (gelb, magenta, cyan) und ein Siegellack, 75 Drucke pro Farbband 101 x 152,4 mm ohne abtrennbare Ränder über automatisches Fach mit einer Kapazität von 25 Bögen 230 V AC 50/60 Hz CE

15 bis 35 °C und 30 bis 75 % Luftfeuchtigkeit 200 x 143 x 78 ohne Papierfach 1,4 (ausgenommen Spg.Versorgungsteil)

in Standby-Stellung :5 W, im Druckmodus :75 W Bei allen angegebenen Daten handelt es sich um Richtwerte. Sagem Communication behält sich das Recht vor, Änderungen ohne Vorankündigung vorzunehmen.

GARANTIE Im Falle eines Defektes wenden Sie sich bitte an Ihren Verkäufer, der Sie beraten wird, und legen diesem den Kaufbeleg vor, den Sie zuvor von diesem erhalten haben. Haben Sie das Gerät direkt bei der Sagem Communication gekauft, so gelten die folgenden Bes-timmungen:

A Für das Gerät gilt zunächst einmal die 24 monatige gesetzliche Sachmängelgewährleistung, deren genauer Inhalt und Umfang in den Allgemeinen Geschäftsbedingungen, die auf den mit Ihnen geschlossenen Vertrag anzuwenden sind, näher geregelt ist. Nach Ablauf der gesetzlichen Sachmängelgewährleistungsfrist, d.h. also in der Regel nach Ablauf von sechs Monaten ab Lieferung, übernimmt die Sagem Communication bis zu maximal einem Jahr ab Lieferung die Garantie (Ersatzteile und Reparatur) für die Freiheit des Geräts von Fabrikationsfehlern. Während dieses zusätzlichen Garantie-Zeitraumes wird das fehlerhafte Gerät kostenlos repariert. Der Kunde hat das fehlerhafte Gerät jedoch auf seine Kosten an die ihm vom Kundendienst der Sagem Communication (die Telefonnummer steht auf dem Lieferschein) angegebene Adresse zurückzuschicken. Die Reparatur erfolgt auf keinen Fall in den Räumlichkeiten des Kunden, es sei denn, daß er mit diesem ein speziell Wartungsvertrag abgeschlossen wurde. Hinweis: Nach Ablauf der gesetzlichen Sachmängelgewährleistungsfrist ist die Sagem Communication bis zu maximal zwei Jahren ab Lieferung ausschließlich verpflichtet, das fehlerhafte Gerät zu den oben genannten Bedingungen kostenlos zu reparieren. Ansprüche aus der gesetzlichen Sachmängel-gewährleistung bestehen in diesem Zeitraum nicht mehr. Ausgeschlossen sind auch Schadensersatzansprüche aus sonstigem Rechtsgrund, es sei denn, die Schadensursache beruht auf Vorsatz oder grober Fahrlässigkeit oder es wurde eine vertragswesentliche Pflicht verletzt. In letzterem Fall beschränkt sich die Haftung jedoch auf den vorhersehbaren Schaden. -7-

Liasse azur PE110_ALL.fm Page 8 Vendredi, 17. mars 2006 11:16 11

B Von der Garantie ausgeschlossen sind • Defekte oder Funktionsstörungen, die auf eine Nichteinhaltung der Installations- und Gebrauchsanweisungen, auf äußere Einwirkungen (Blitzschlag, Brand, Erschütterung, Wasserschäden jeglicher Art usw.), auf einen von der Sagem Communication nicht schriftlich genehmigten Umbau der Geräte, auf eine unterlassene Wartung (gemäß Bedienungsanleitung), Überprüfung oder Pflege der Geräte, auf ungeeignete Umweltbedingungen für die Geräte (insbesondere im Zusammenhang mit ungeeigneten Temperatur- oder Luftfeuchtigkeitsbedingungen für die Geräte und die Verbrauchsmaterialien) oder auf eine Reparatur oder eine Instandhaltung zurückzuführen sind, die von einer von der Sagem Communication nicht ermächtigten Person vorgenommen wurde, • die normale Abnutzung der Geräte und die Abnutzung der Zubehörteile, • Beschädigungen, die auf eine unzureichende oder schlechte Verpackung der an die Sagem Communication zurückgesendeten Geräte zurückzuführen sind, • die Lieferung neuer Softwareversionen, • Reparaturen eines ohne die schriftliche Zustimmung der Sagem Communication geänderten oder hinzugefügten Gerätes oder Nachbesserungen einer ohne die schriftliche Zustimmung der Sagem Communication geänderten oder hinzugefügten Software, • Funktionsstörungen, die weder auf die Ausrüstung noch auf die Software zurückzuführen sind, die in den Benutzergeräten verwendet wird, um den Zugriff auf die von der Ausrüstung zur Verfügung gestellten Dienste zu ermöglichen, • Verbindungsprobleme, die auf ein ungünstiges Umfeld zurückzuführen sind, insbesondere: - Probleme im Zusammenhang mit dem Zugang oder der Verbindung zum Internet wie z.B. Unterbrechungen der Zugangsnetze, der Zusammen-bruch der Leitung des Abonnenten oder seines Gesprächspartners, - Übertragungsprobleme (unzureichende geographische Abdeckung des Gebietes durch die radio-elektrischen Sender, Interferenzen, Störgeräusche, Zusammenbruch oder schlechte Qualität der Telefon-leitungen...) - Fehler der örtlichen Leitungen (Verkabelung, Server, Benutzergeräte) bzw. Fehler des Übertragungsnetzes, • Arbeiten zwecks Generalüberholung der Geräte (so wie in dem den Geräten beigefügten Benutzerhandbuch beschrieben) sowie Funktionsstörungen, die auf eine Unterlassung der Generalüberholung zurückgehen, wobei darauf hinzuweisen ist, daß die Kosten für die Arbeiten zur Generalüberholung auf jeden Fall zu Lasten des Kunden gehen. • CIn den oben unter B) genannten Fällen sowie nach Ablauf der Garantiefrist hat der Kunde von der Sagem Communication einen Kostenvoranschlag einzuholen, den er vor der Rücksendung der Geräte an den Kundendienst der Sagem Communication akzeptieren muß. Die Reparatur- und Versandkosten (hin und zurück) werden dem Kunden in Rechnung gestellt.

Die vorstehenden Bestimmungen gelten, soweit nicht mit dem Kunden eine schriftliche Sondervereinbarung abgeschlossen worden ist und sind auf sämtliche in Deutschland verkauften Geräte anzuwenden. Sollte eine dieser Bestimmungen gegen eine zwingende Verbraucherschutzvorschrift des nationalen Rechts verstoßen, ist diese Bestimmung nicht anzuwenden; die Wirksamkeit der übrigen Bestimmungen bleibt hiervon unberührt.
