Vouw voor het lezen de paging met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

PL

Correct gebruik.. 24
Beschrijving van de onderdelen.. 24
Technische gegevens.. 24
Omvang van de levering.. 24

Veiligheidsinstructies

Montage.. 25

Bediening 26

Ingebruikname.. 26
Eco-functie (water sparen) gebruiken.. 26

Onderhoud en reiniging.. 26

Mengkraan onderhoden en reinigen.. 26
Cartouche verrangen.. 27

Verwijdering

Informatie.. 27

Drinkbaarheid van leidingwater.. 27

Garantie en service

Wastafelarmatuur

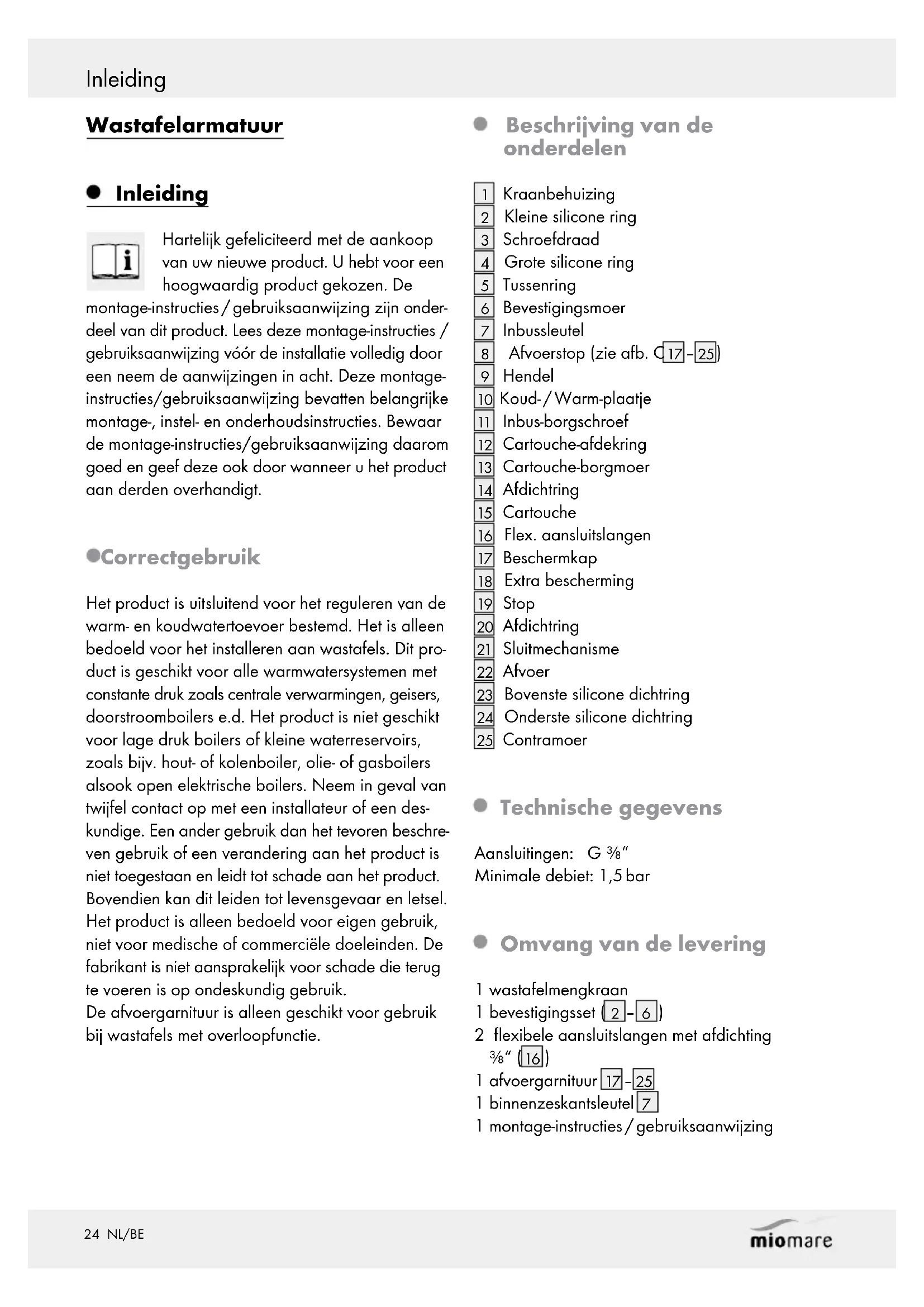

Inleiding

Hartelijk gefeliciteerd met de aankoop van uw nieuwe product. U heb voor een hoogwaardig product gekozen. De

montage-instructies/gebruiksaanwijzing zijn onderdeel van dit product. Lees deze montage-instructies/gebruiksaanwijzing voor de installmentie volledig door een neem de aanwijzingen in acht. Deze montage-instructies/gebruiksaanwijzing bevatten belangrijke montage-, instel- en onderhoudsinstructies. Bewaar de montage-instructies/gebruiksaanwijzing waarom goed en geef deze ook door wanner u het product aan derden overhandigt.

- Correctgebruik

Het product is uitsluitend voor het reguleren van de warm- en koudwatertoevoer bestemd. Het is alleen bedoeld voor het installereren aan wastafels. Dit product is geschikt voor alle warmwatersystemen met constante druk zoals centrale verwarmingen, geisers, doorstroomboilers e.d. Het product is Niet geschikt voor lage druk boilers of kleine waterreservoirs, zoals bijv. hout- of kolensoiler, olie- of gasboilers alsook open elektrische boilers. Neem in geval van twijfel contact op met een installmenter of een deskundige. Een ander gebruik dan het tevoren beschreven gebruik of een verandering aan het product is Niet toegestaan en leidt tot schade aan het product. Bovendien kan dit leiden tot levensgevaar en letsel. Het product is alleen bedoeld voor eigen gebruik, nicht voor medische of commerciele doeleinden. De fabrikant is Niet aansprakelijk voor schade die terug te voeren is op ondeskundig gebruik.

De afvoergarnituur is alleen geschikt voor gebruik bij wastafels met overloopfunctie.

Beschrijving van de onderdelen

1 Kraanbehuzing
2 Kleine silicone ring
3 Schroefdraad
4 Grote silicone ring
5 Tussenring
6 Bevestigingsmoer
7 Inbussleutel
8 Afvoerstop (zie afb. C17-25)
9Hendel
10 Koud./Warm-plaatje
[11] Inbus-borgschoef
[12] Cartouche-afdekring
[13] Cartouche-borgmoer
[14] Afdichtring.
15] Cartouche
16 Flex. aansluitslangen
[17] Beschermkap
18 Extra bescherming
[19] Stop
20 Afdichtring
[21] Sluitmechanisme
22 Afvoer
[23] Bovenste silicone dichtring
[24] Onderste silicone dichtring.
[25] Contramoer

Aansluitingen: G 3 / 8

Minimale debiet: 1,5 bar

- Omvang van de levering

1 wastafelmengkraan
1 bevestigingsset 2-6
2 flexibele aansluitslangen met afdichting 3 / 8'' (16)
1 afvoergarnituur [17] -25
1 binnenzeskantsleutel7
1 montage-instructies/gebruiksaanwijzing

Veiligheidsinstructies

WAARSCHUWING! LEVENSGEVAAR EN GEVAAR VOOR ONGEVALLEN VOOR

KLEUTERS EN KINDEREN! Laat kinderen nooit zonder toezicht bij het verpakkingsmateri-aal. Er bestaat verstikkingsgevaar. Houd het product buiten bereik van kinderen. Het product is geen spelgoed.

SCHOKKEN! Ondichteden of waterlekkages kunnen tot levensgevaar door elektrische schokken leiden. Controleer alle verbindingen zorgvuldig op dichtheid. Waarborg bovendien dat alle leidingen van elektrische apparaten correct en veilig geinstallerd+zijn.

VOORZICTIG! GEVAAR VOOR LETSEL!

Waarborg dat alle onderden intact en deskundig gemonteerd zijn. Bij ondeskundige montage bestaat gevaar voor letsel. Houd er rekening mee dat de onderlegschijven en de afdichtingen aan slijtage onderhevig�in en regelmatig要去en worden verrangen. Beschadigde onderden kunnen de veiligheid en de werkking beinvloeden.

Laat de montage alleén door een vakkundige personuiuithoeren.

Let op dat alle aufdichtingen correct gemonteerd sein.
GEVAAR VOOR BRANDWONDEN! Let er bij de warmwaterinstelling op dat u de watertemperatuur Niet te heet instelt.
A W4ANSGOUYENGI

BRANDINGEN! Heet water in de wasbak kan brandwonden op de huid veroorzaken. Laat het water afkoelen voordat u de afvoer-garnituur gezrukt.

VOORZICHTIG! Zorg ervoor, dat het warm-/ koudwaterplaatje 10 correct worden geplaatst.

Dejuiste montage luidt: links = rood (warm water), rechts = blauw (koud water).

Let er alstublieft op dat alle dichtingen aan slijtage onderhevig zich en regelmatig moeten worden verrangen.
- Ondichtheden of waterlekkages konnen aan zienlijke materièle schade aan bouwwerken of inboedel veroorzaken. Controleer daarom alle verbindingen zorgvuldig op dichtheid.
Maak uzelf voor de montage vertrouwd met alle omstandigheden ter plekke, bijv. wateransluitingen en afsluitinrichtingen.
Het product isuitsluitend bedoeld voor het gebruik in ruimtes met een temperatuur boven 0^

Montage

Opmerking: zorg ervoor dat u met het product vertrouwd raakt voor de montage. Lees hiervoor aandachtig de volgende montage-instructies en de veiligheidsvoorschriften. Bij een onjuiste montage is de garantie - vooral op gevolgschade -uitgesloten.

VOORZICHTIG! Sluit de hoofdwaterleiding af voor de installment. Anders bestaat er gevaar voor letsel en / of materièle schade.
VOORZICHTIG!Verdraai de flexibele aan-sluitslangen 16 nicht en zet deze nicht onder spanning.

Opmerking: voor deze stap hebt u een kruskopschroeervendraier, een sleufschroeenvindraier en een steeksleutel SW 10 mm nodig.

Ga als volgt te werk:

Plaats dekleine silicone ring2 in de groef in de voet van de kraan.
Schroef de schroefdraad 3 in de voet van de kraan.
Schroef de beiden flexibele aansluitslangen16 met de hand vast in de waarvoor bestemdeschroefdraadeinden binnenin de behuizing van de kraig.

Opmerking: de beiden flexibele aansluitslangen 16 zijn met een kleur gemarkeerd. De flexibele aansluitslang 16 die in de linker boring in de kraanbehuzing worden geschroefd, is de rood gemarkeerde slang voor de warmwatertoevoer, de flexibele aansluitslang 16 die in de

rechte boring worden geschroefd, is de blauw gemarkeerde slang voor de koudwatertoevoer.

VOORZICHTIG! Let erop dat u de flexibele aansluitslangen 16 alleen met de hand vastdraait. Gebruik geen tang of moersleutel. Anders kan dit tot beschadigingen aan het product leiden.
Steek de badkraan met de aansluitslangen 16 in het opnamegat van de wastafel. Let erop dat de aansluitslangen 16recht lopen en nicht worden ingeklemd.
Plaats de grande silicone ring 4 en de tussen-ring 5 op de schroefdraad 3.
Draai de bevestigingsmoer 6 en de grotesilicone ring 4 onder de wastafel vast.
Verwijder de beschermkap 17 en de extra bescherming 18. Steek de afvoer 22 met de bovenste silicone dichtring 23 in de afvoer van de wastafel.
- Controleer het correct functioneren van de afvoergarnituur.
Voor het afsluiten van de waterafvoer bedient u de afvoergarnituur door het indrukken van de stop 19.
Voor het weglaten lopen van het water drukt u opnieuw van bovenaf op de stop 19.
- Controller de afdichtingen in de wartelmoeren van de flexibele aansluitslangen 16.
Schroef de flexibele aansluitslangen 16 aan de hoekventielen. Let erop, dat u beiden flexibele aansluitslangen 16 correct aan de koud- c.q. warmwateraansluiting monteert - linker flexibele aansluitslang 16 aan het warme water, linker hoekventiel en rechtter flexibele aansluitslang 16 aan het koude water,rechtter hoekventiel.

Bediening

Ingebruikname

Controleer in ieder geval alle verbindingen na de eerste ingebruikname zorgvuldig op dichtheid.
- Controleer de werkking van de(AP) mengkraan. Draai hiervoor de hendel in alle mogelijk positions.

- Eco-functie (water sparen) gebruiken

De cartouche van deze wastafelarmatuur beschikt over een eco-functionie. Als u de kraanhendel beweegt, voelt u een lichte waterrstand. Deze functie begrenst de doorstroom tot ca. 6 l/min. Daardoor sunt u tot wel 50% water besparen.

Kantel de hendel tot u een lichte waterrstand voelt.
Omdoedoorstroom-hoeveelheidteverhogen, beweegtudekraanhendelmetlichte druk door de weerstand heen.
Open de hoofdkraan.
Trek de hendel 9 omhoog en draai hem naar rechts of links om de sterkte c.q. de temperatuur van de watertoevoer te reguleren.

Warm water:

- Onderhoud en reiniging

Mengkraanonderhouden en reinigen

Houd er a.u.b. rekening mee dat sanitaire mengkranen special onderhoud vergen. Neem waarom de volgende instructies in ache:

Gebruik in geen geval benzine, oplosmiddelen of agressieve reinigingsmiddelen c.q. harde reinigingsborstels etc. voor de reiniging. Deze zouden het oppervlak van het product konnen beschadigen.
Droog uwCCCCCC na ieder gebruik af met een doek om eventuale kalkaanslag te vermiiden.
Reinig het product met een vochtige, zachte doek en indien nodig met een mild reinigings-middel.

Bij het Niet in acht nemen van de onderhoudsinstru cties dient u rekening te honden met beschadigingen

aan het oppervlak. In dit geval komen garantieclaims te verrallen.

- Cartouche verrangen

Een cartouche 15 is een aan slijtage onderhevig onderdeel, dat op basis van kalkgehalte c.q. verontreiniging van het water moet worden verrangen. Deze stelt u vast als de hendel 9 moeilijk te gebruiken is. Een nieuw cartouche 15 sunt u bij het aangegeven servicepunt verkrijgen.

Opmerking: voor deze stap hebt u een steeksleutel SW 25 mm of eenCCCCCC nodig.

Om de cartouche 15 te verrangen, gaat u als volgt te werk:

Draai de hoofdwatertoevoer zich. Laat het in de leiding achtergebleven water weglopen.
Verwijder het warm-/koudplaatje 10 door de hendel in de bovenste positie te brengen en een vlak voorwerpCUSSEN de rand van het warm-koudplaatje 10 en de buitenkant van de hendel 9 te schuiven.

Opmerking: druk het warm-/koudplaatie 10 voorzichtig met een beetje druk maar buiten om het oppervlak Niet te beschaden.

Draai de inbus-borgschroef met de inbus-sleutel 7 gegen de wijzers van de klok in los.

VOORZICHITIG! Draai de inbus-borgschoef

11 er nicht volledig uit. Draai deze slechts zo-danig los dat de hendel gemakkelijk verwijderd kan worden.

Haal de hendel 9 eraf.
Schroef de cartoucheafdekring 12 eraf, gebruik hiervoor geen tang of steeksleutel. Anders kan dit tot beschadigingen aan het product leiden.
Draai de zich eronder bevindende cartouche-borgmoer met een waterpomptang of steeksleutel SW 25 mm los en haal de complete cartouche 15uit de armatuur.
Plaats de nouvelle cartouche weeer opdezelfdemanier in de mengkraan.

Opmerking: let erop, dat de afdichting onder de cartouche 15 correct gespositioneerd is. Zorg ervoor dat de geleidingen in de waarvoor bedoelde gaten zitten.

Monteer alle eerder genoemde delen weeR. Draai de cartoucheborgmoer met een mengkraantang of een steeksleutel SW 25 mm vast, terwijl u gelijktijdig de mengkraan gegen de draaibeweging vast houdt. Hierdoor bereikt u de dichtheid en zorgt u ervoor, dat de hendel soepel te bewegen is.

VOORZICHTIG! Zorg ervoor, dat het warm-/ koudwaterplaatje 10 correct wordt geplaatst.

Dejuiste montage luidt: links = rood (warm water), rechts = blauw (koud water).

Verwijdering

De verpakking bestaatuit milieuvriendelijke grondstoffen die u via deplaatselijke recyclingcontainers kunt afvoeren.

Uw gemeentelijk overheid verstrekt informatatie over de möglichkheden om het uitgediende product te verwijderen.

Information

Drinkbaarheidvan leidingwater

Raadpleeg uw gemeente over de drinkbaar-heid van het water in uw stad / gemeente.

Principieel gelden de volgende adviezen voor de drinkbaarheid van leidingwater:

Laat water uit leidingen even lopen wanneer het longer dan vier uur in de leidingen heeft stil gestaan. Gebruik geen stagnatiewater voor het bereiden van voeding en drank, vooral Niet bij het voeden van zuigelingen. Anders kan gevaar voor de gezondheid ontstaan. Vers water kunt u的那一aan herkennen dat het duidelijk kouder uit de leidingkomt dan stagnatiewater.
Gebruik geen stagnatewater uit verchroomde leidingen voor de voeding en / of lichamelijke verzorging wanner u allergisch op nikkel

Informatie/Garantie en service

reageert. Dergelijk water kan sterk nikkelhoudend zich en een allergische reactie veroorzaken.

Gebruik geen drinkwateruit loden leidingen voor de bereiding van voeding voor zuigelingen en / of voor de bereiding van levensmiddelen tijdens het zwangerschap. Lood wordt aan het drinkwater afgegeven en is vooral voor zuigelingen enkleine kinderen uiterst schadelijk voor de gezondheid.

- Garantie en service

Het product wordt volgens strenge kwaliteitsrichtlijen zorgvuldig geprodueerd en voor levering grondig getest. In geval van schade aan het product kut u rechtmatig beroep doen op de verkoper van het product. Deze wettelijkrechten worden door onze hierna vermelde garantie Niet beperkt.

Op dit product verlenen wij 5aar garantie vanaf aankoopdatum. De garantieperiode start op de dag van aankoop. Bewaar de originele kassabon alstublieft. Dit document is nodig als bewijs voor aankoop.

Wonneer binnen 5aar na de aankoopdatum van dit product een materiaal- of productiefout optreedt, dan wordt het product door ons -aar once keuze - Gratis voor u gerepareerd of verrangen.Deze garantie komt te verrallen als het product beschadigd wordt, Niet correct gebruikt of onderhoden wordt.

De garantie geldt voor materiaal- en productiefouten. Deze garantie is Niet van toepassing op produc-onderdelen, die onderhevig zijn aan normale slijtage en hierdoor als aan slijtage onderhevige onderden gelden (bijv. batterijen) of voor beschadigingen aan breekbare onderdelen, zoals bijv. schakelaars, accu's of dergelijke onderdelen, die gemaakt zich van glas.
