Producttype	Wastafelmengkraan met drukknop
Merk	Miomare
Model	HG07027A
Aansluitingen	G 3/8 (ca. 17 mm)
Aansluitmoer	ca. 19 mm
Hoofdfuncties	Aan/uit via drukknop, temperatuurinstelling via draaiknop, excentrische afvoerplug
Conform gebruik	Drukvaste warmwatersystemen (centrale verwarming, geiser, drukvat). Niet geschikt voor lagedrukboilers.
Meegeleverde onderdelen	Kraanlichaam, 2 slangen (koud/warm), afvoerplug, sleutels, pakkingen, moeren
Onderhoud en reiniging	Reinigen met helder water en neutraal schoonmaakmiddel en een zachte doek. Regelmatig de mengstraalpijp ontkalken.
Veiligheid	Kinderen niet onbeheerd achterlaten. Dichtheid na installatie controleren. Risico op verbranding door heet water.
Materialen	Verchroomd messing (schatting)
Garantie	Raadpleeg de klantenservice (www.lidl-service.com)
Reserveonderdelen en repareerbaarheid	Pakkingen, slangen, patroon beschikbaar als slijtdelen. Neem contact op met de fabrikant.
Maximale watertemperatuur	Tot 80°C (schatting)
Aanbevolen werkdruk	0,5 tot 5 bar (schatting)

Veelgestelde vragen - HG07027A MIOMARE

Hoe installeer ik de Miomare HG07027A kraan?

Sluit de hoofdleiding af. Installeer de kraan volgens afbeeldingen A-D in de handleiding. Zorg dat de slangen niet knikken. Gebruik de meegeleverde pakkingen voor een waterdichte afdichting. Draai de bevestigingsmoer vast. Sluit de slangen aan op de watertoevoer (warm water links, koud water rechts).

Hoe stel ik de watertemperatuur in?

Draai de temperatuurkraan (onderdeel 2) naar links voor warm water en naar rechts voor koud water. Het water stroomt wanneer u op de aan/uit-schakelaar (onderdeel 1) drukt.

Hoe maak ik de kraan schoon?

Reinig de kraan met helder water en een neutraal schoonmaakmiddel en een zachte doek. Gebruik geen schurende of alcoholhoudende middelen. Schroef regelmatig de mengstraalpijp (onderdeel 17) los om kalkaanslag te verwijderen.

Wat moet ik doen als de kraan lekt?

Controleer of alle pakkingen correct zijn geplaatst en of de aansluitingen goed zijn aangedraaid. Pakkingen zijn slijtdelen; vervang ze indien nodig. Als het lek aanhoudt, neem dan contact op met een gekwalificeerde technicus.

Kan ik deze kraan gebruiken met een lagedrukboiler?

Nee, deze kraan is ontworpen voor drukvaste warmwatersystemen (zoals centrale verwarming of een geiser). Hij is niet geschikt voor lagedrukboilers (houtgestookte baden, enz.).

Hoe ontlucht ik de kraan voor het eerste gebruik?

Schroef de mengstraalpijp (onderdeel 17) los, open de hoofdleiding en laat het water twee minuten stromen. Schroef daarna de straalpijp weer vast.

Wat zijn de risico's bij verkeerde montage?

Verkeerde montage kan leiden tot waterlekken, materiële schade of risico op elektrocutie (als water bij elektrische kabels komt). Volg de instructies nauwkeurig en schakel indien nodig een gekwalificeerde technicus in.

Is deze kraan geschikt voor drinkwater?

Ja, maar na stilstand van meer dan 4 uur, laat het water even lopen voordat u het gebruikt. Als u allergisch bent voor nikkel, vermijd dan het gebruik van stilstaand water uit verchroomde leidingen.

Hoe onderhoud ik de excentrische afvoerplug?

De excentrische afvoerplug wordt bediend met een drukknop. Reinig deze regelmatig met een mild schoonmaakmiddel. Bij storing, controleer de bedieningsstang en de pakkingen.

Waar kan ik reserveonderdelen vinden?

Reserveonderdelen (pakkingen, slangen, patroon) zijn verkrijgbaar via de klantenservice van Lidl (www.lidl-service.com). Gebruik de QR-code of het modelnummer HG07027A.

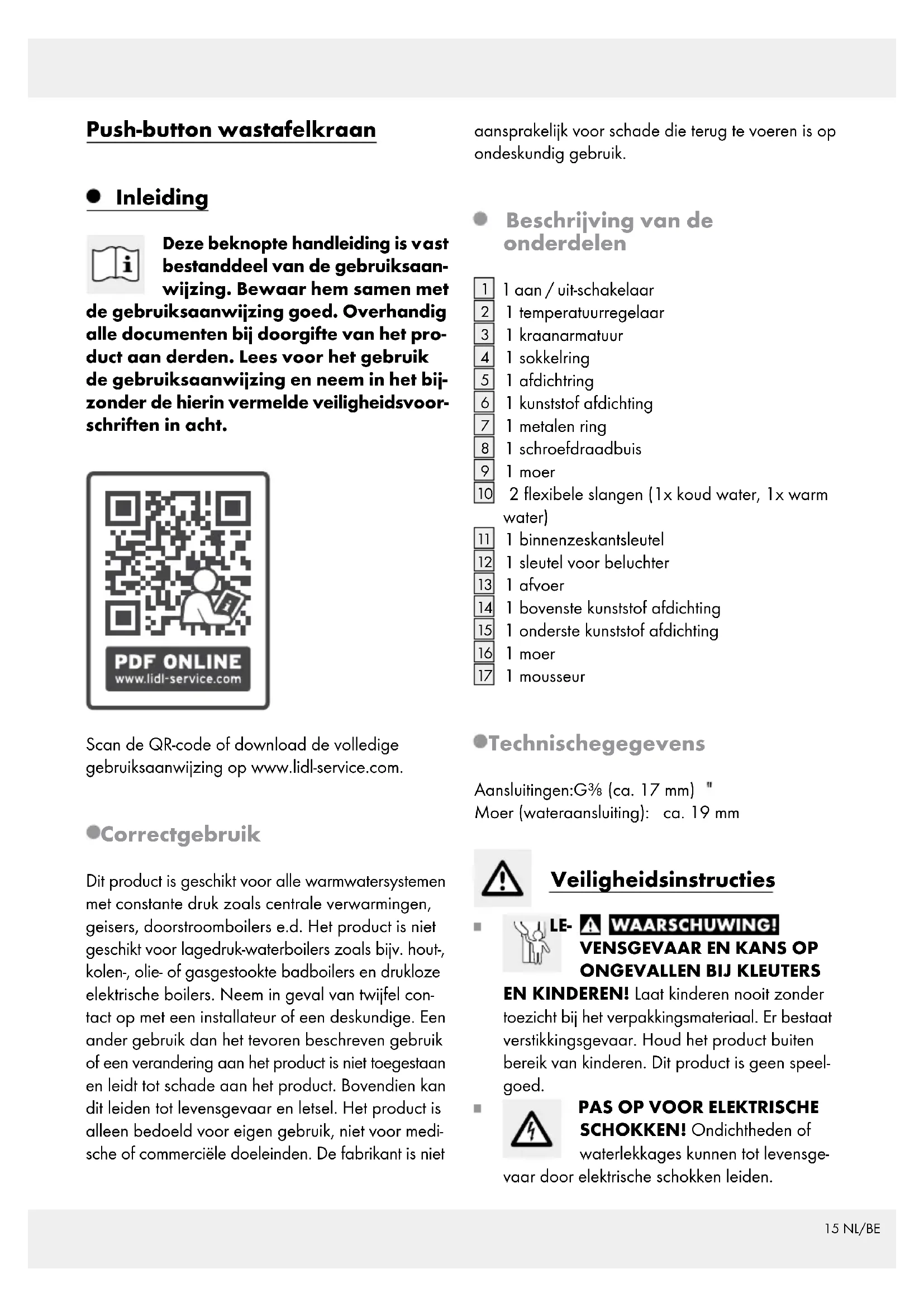

GEBRUIKSAANWIJZING HG07027A MIOMARE

Deze beknopte handleiding is vast bestanddeel van de gebruiksaanwijzing. Bewaar hem samen met de gebruiksaanwijzing goed. Overhandig alle documenten bij doorgifte van het product aan derden. Lees voor het gebruik de gebruiksaanwijzing en neem in het bijzonder de hierin vermelde veiligheidsvoorschriften in acht.

PDF ONLINE www.lidl-service.com

Scan de QR-code of download de volledige gebruiksaanwijzing op www.lidl-service.com.

Correctgebruik

Dit product is geschikt voor alle warmwatersystemen met constante druk zoals centrale verwarmingen, geisers, doorstroomboilers e.d. Het product is niet geschikt voor lagedruk-waterboilers zoals bijv. hout-, kolen-, olie- of gasgestookte badboilers en drukloze elektrische boilers. Neem in geval van twijfel contact op met een installateur of een deskundige. Een ander gebruik dan het tevoren beschreven gebruik of een verandering aan het product is niet toegestaan en leidt tot schade aan het product. Bovendien kan dit leiden tot levensgevaar en letsel. Het product is alleen bedoeld voor eigen gebruik, niet voor medische of commerciële doeleinden. De fabrikant is niet aansprakelijk voor schade die terug te voeren is op ondeskundig gebruik.

- Beschrijving van de onderdelen

1 aan / uit-schakelaar
2 1 temperatuurregelaar
3 1 kraanarmatuur
4 1 sokkelring
5 1 afdichtring
6 1 kunststof afdichting
7 1 metalen ring
8 1 schroefdraadbuis
9 1 moer
10 2 flexibele slangen (1x koud water, 1x warm water)
11 1 binnenzeskantsleutel
12 1 sleutel voor beluchter
13 1 afvoer
14 1 bovenste kunststof afdichting
15 1 onderste kunststof afdichting
16 1 moer
17 1 mousseur

Technischegegevens

Aansluitingen:G ^3/8 (ca. 17 mm) "

Moer (wateraansluiting): ca. 19 mm

Veiligheidsinstructies

WAARSCHUWING!

VENSGEVAAR EN KANS OP ONGEVALLEN BIJ KLEUTERS

EN KINDEREN! Laat kinderen nooit zonder toezicht bij het verpakkingsmateriaal. Er bestaat verstikkingsgevaar. Houd het product buiten bereik van kinderen. Dit product is geen speelgoed.

SCHOKKEN! Ondichtheden of waterlekkages kunnen tot levensge-

vaar door elektrische schokken leiden.

Controleer alle verbindingen zorgvuldig op dichtheid. Zorg er bovendien voor, dat alle kabels van elektrische apparaten correct en veilig geïnstalleerd zijn.

VOORZICHTIG! GEVAAR VOOR LETSEL!

Zorg ervoor dat alle onderdelen intact en deskundig gemonteerd zijn. Bij ondeskundige montage bestaat gevaar voor letsel.

Houd er rekening mee dat de onderlegringen en de afdichtingen aan slijtage onderhevig zijn en regelmatig moeten worden vervangen.

Beschadigde delen kunnen de veiligheid en de werking beïnvloeden.

ATTENTIE! KANS OP MATERIËLE SCHADE!

Laat de montage uitsluitend door deskundige personen uitvoeren. Ondichtheden of waterlekkages kunnen aanzienlijke materiële schade aan bouwwerken of inboedel veroorzaken.

Controleer daarom alle verbindingen zorgvuldig op dichtheid.

• Let erop, dat alle borgmiddelen correct gemonteerd zijn, om te voorkomen dat water door een ondichte verbinding kan lekken.
  VOORZICHTIG! GEVAAR VOOR VERBRANDINGEN! Let er bij de warmwaterinstelling op dat u de watertemperatuur niet te heet instelt.
  Maak uzelf vóór de montage vertrouwd met alle omstandigheden ter plekke, bijv. wateraansluitingen en afsluitinrichtingen.
  Lees de gebruiksaanwijzing alstublieft voorafgaande aan montage en het gebruik aandachtig door. Bewaar alle veiligheidsinstructies en aanwijzingen voor later gebruik!

●Montage

- Armatuurinstalleren

Draai de hoofdkraan dicht, om het vrijkomen van water door ondichte plekken te voorkomen. Laat het in de leiding achtergebleven water weglopen.
□ Installeer de armatuur zoals weergegeven in afbeeldingen A-D.

⚠️ VOORZICHTIG! Verbuig de flexibele slangen niet en zet deze niet onder spanning. Anders bestaat gevaar voor materiële schade.

●Excenter-afloopgarnituur aanbrengen

□ Installeer de excenter-afvoerset zoals weergegeven op afbeelding E.

●Excenter-afloopgarnituur gebruiken

□ Zie afb. F.

- Armatuurdoorspoelen

Om mogelijke verontreinigingen te verwijderen, moet de armatuur voor het eerste gebruik worden doorgespoeld. Ga hiervoor als volgt te werk (zie afb. J):
□ Schroef de perlator 17 eraf.
Open de hoofdwaterkraan en laat het water twee minuten lang lopen.
□ Schroef de perlator 17 vervolgens weer vast.

Bediening

Ingebruikname

Opmerking: wanneer u de armatuur gedurende een langere periode niet heeft gebruikt, dient u de leidingen eerst goed door te spoelen om drinkwaterstagnatie en resten op te lossen.

Open de hoofdkraan.
Druk op de aan / uit-schakelaar 1 om de kraan aan te zetten en laat het water een tijdje lopen.
- Draai de temperatuurregelaar 2 naar rechts of links om de temperatuur van de waterstroom te reguleren.

Kraan aan-/uitzetten:

☐ Druk op de aan / uit-schakelaar 1 (zie afb. G).

Warm water:

□ Draai de temperatuurregelaar 2 naar links (zie afb. H).

Koud water:

□ Draai de temperatuurregelaar 2 naar rechts (zie afb. H).

Controleer de werking van de mengkraan. Druk daarvoor op de aan / uit-schakelaar 1 en draai de temperatuurregelaar 2 in alle mogelijke standen. Controleer regelmatig of de aansluitingen nog dicht zijn.

- Onderhoud en reiniging

- Armatuur onderhouden en reinigen

Houd er a.u.b. rekening mee dat sanitaire armaturen speciaal onderhoud vergen. Neem daarom de volgende instructies in acht:

• Gebruik geen bijtende of alcoholhoudende middelen voor de reiniging, omdat deze het product kunnen beschadigen.
  □ Reinig uw armaturen alleen met schoon water, een mild reinigingsmiddel en een zachte doek c.q. zeem.
  □ Schroef de perlator 17 regelmatig eraf en verwijder kalkhoudende resten of vreemde voorwerpen.

Bij het niet in acht nemen van de onderhoudsin-structies dient u rekening te houden met beschadigingen aan het oppervlak. In dit geval komen garantieclaims te vervallen.

Informatie

●Drinkbaarheidvan leidingwater

□ Informeer bij uw gemeente over de drinkbaarheid van het water in uw stad / gemeente.

Principieel gelden de volgende adviezen voor de drinkbaarheid van leidingwater:

Laat water uit leidingen even lopen wanneer het langer dan vier uur in de leidingen heeft stil gestaan. Gebruik geen stagnatiewater voor het bereiden van voeding en drank, vooral niet voor de voeding van zuigelingen. Anders kan gevaar voor de gezondheid ontstaan. Vers water kunt u daaraan herkennen dat het duidelijk kouder uit de leiding komt dan stagnatiewater.
- Gebruik geen stagnatiewater uit verchroomde leidingen voor de voeding en / of lichamelijke verzorging wanneer u allergisch op nikkel reageert. Dergelijk water kan sterk nikkelhoudend zijn en een allergische reactie veroorzaken.
- Gebruik geen drinkwater uit loden leidingen voor de bereiding van voeding voor zuigelingen en / of voor de bereiding van levensmiddelen tijdens het zwangerschap. Lood wordt aan het drinkwater afgegeven en is vooral voor zuigelingen en kleine kinderen uiterst schadelijk voor de gezondheid.
