Typ produktu	Baterie pro umyvadlo s tlačítkovým ovládáním
Značka	Miomare
Model	HG07027A
Přípojky	G 3/8 (cca 17 mm)
Matice přípojky	cca 19 mm
Hlavní funkce	Tlačítkový spínač zapnuto/vypnuto, nastavení teploty voličem, excentrický vypouštěcí ventil
Správné použití	Tlakové systémy teplé vody (ústřední vytápění, průtokový ohřívač, tlakový ohřívač vody). Nevhodné pro nízkotlaké ohřívače vody.
Součásti dodávky	Tělo baterie, 2 hadice (studená/teplá voda), vypouštěcí ventil, klíče, těsnění, matice
Údržba a čištění	Čistěte čistou vodou s neutrálním čisticím prostředkem a měkkým hadříkem. Pravidelně odvápňujte směšovací trysku.
Bezpečnost	Nenechávejte děti bez dozoru. Po instalaci zkontrolujte těsnost. Riziko opaření horkou vodou.
Materiály	Chromovaná mosaz (odhad)
Záruka	Kontaktujte poprodejní servis (www.lidl-service.com)
Náhradní díly a opravitelnost	Těsnění, hadice, kartuše jako opotřebitelný materiál. Kontaktujte výrobce.
Maximální teplota vody	Do 80 °C (odhad)
Doporučený provozní tlak	0,5 až 5 bar (odhad)

Často kladené otázky - HG07027A MIOMARE

Jak nainstalovat baterii Miomare HG07027A ?

Vypněte hlavní přívod vody. Nainstalujte baterii podle obrázků A-D v návodu. Dávejte pozor, aby nedošlo k zalomení hadic. Použijte dodaná těsnění pro zajištění těsnosti. utáhněte upevňovací matici. Připojte hadice k vodovodním přívodům (teplá voda vlevo, studená voda vpravo).

Jak nastavit teplotu vody ?

Otočte volič teploty (díl 2) doleva pro teplou vodu a doprava pro studenou vodu. Voda teče, když stisknete spínač Zapnuto/Vypnuto (díl 1).

Jak čistit baterii ?

Čistěte baterii čistou vodou s neutrálním čisticím prostředkem a měkkým hadříkem. Nepoužívejte korozivní ani alkoholové prostředky. Pravidelně odšroubujte směšovací trysku (díl 17) k odstranění vodního kamene.

Co dělat, když baterie uniká ?

Zkontrolujte, zda jsou všechna těsnění správně umístěna a přípojky dostatečně utaženy. Těsnění jsou opotřebitelné díly; v případě potřeby je vyměňte. Pokud únik přetrvává, kontaktujte kvalifikovaného technika.

Mohu tuto baterii použít s nízkotlakým ohřívačem vody ?

Ne, tato baterie je navržena pro tlakové systémy teplé vody (jako je ústřední vytápění nebo průtokový ohřívač). Není vhodná pro nízkotlaké ohřívače vody (dřevěné vany apod.).

Jak propláchnout baterii před prvním použitím ?

Odšroubujte směšovací trysku (díl 17), otevřete hlavní přívod vody a nechte vodu téct dvě minuty. Poté trysku zpět našroubujte.

Jaká jsou rizika nesprávné montáže ?

Nesprávná montáž může způsobit úniky vody, majetkové škody nebo riziko úrazu elektrickým proudem (pokud voda dosáhne elektrických kabelů). Pečlivě dodržujte pokyny a v případě potřeby vyhledejte kvalifikovaného technika.

Je tato baterie vhodná pro pitnou vodu ?

Ano, ale po stagnaci delší než 4 hodiny nechte vodu chvíli téct před konzumací. Pokud jste alergičtí na nikl, vyhněte se používání stojaté vody z chromovaných trubek.

Jak udržovat excentrický vypouštěcí ventil ?

Excentrický vypouštěcí ventil se ovládá tlačítkem. Pravidelně jej čistěte jemným čisticím prostředkem. V případě poruchy zkontrolujte ovládací tyč a těsnění.

Kde najdu náhradní díly ?

Náhradní díly (těsnění, hadice, kartuše) jsou k dispozici prostřednictvím poprodejního servisu Lidl (www.lidl-service.com). Použijte QR kód nebo číslo modelu HG07027A.

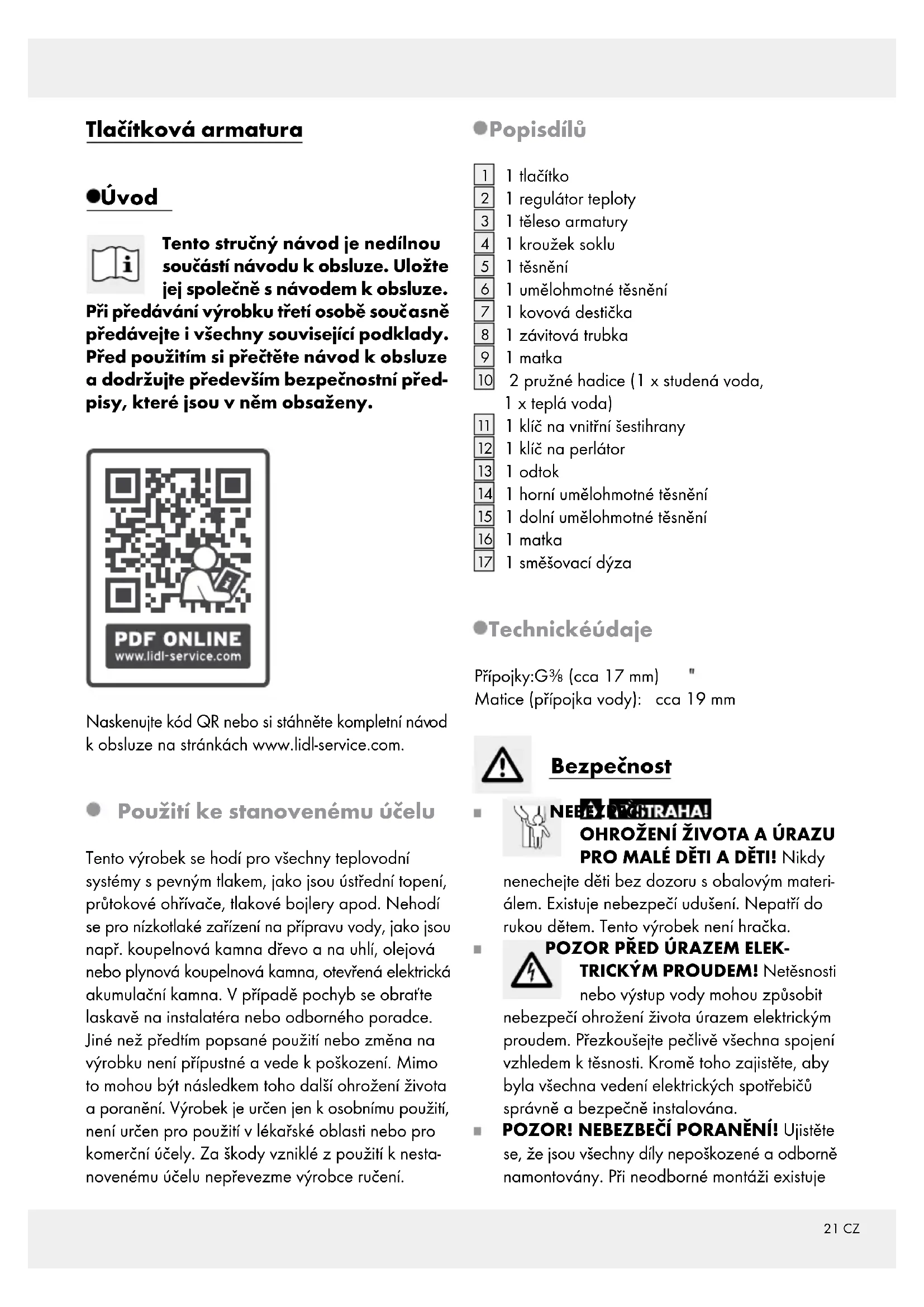

NÁVOD K OBSLUZE HG07027A MIOMARE

Tento stručný návod je nedílnou součástí návodu k obsluze. Uložte jej společně s návodem k obsluze. Při předávání výrobku třetí osobě současně předávejte i všechny související podklady. Před použitím si přečtěte návod k obsluze a dodržujte především bezpečnostní předpisy, které jsou v něm obsaženy.

PDF ONLINE www.lidl-service.com

Naskenujte kód QR nebo si stáhněte kompletní návod k obsluze na stránkách www.lidl-service.com.

- Použití ke stanovenému účelu

Tento výrobek se hodí pro všechny teplovodní systémy s pevným tlakem, jako jsou ústřední topení, průtokové ohřívače, tlakové bojlery apod. Nehodí se pro nízkotlaké zařízení na přípravu vody, jako jsou např. koupelnová kamna dřevo a na uhlí, olejová nebo plynová koupelnová kamna, otevřená elektrická akumulační kamna. V případě pochyb se obraťte laskavě na instalatéra nebo odborného poradce. Jiné než předtím popsané použití nebo změna na výrobku není přípustné a vede k poškození. Mimo to mohou být následkem toho další ohrožení života a poranění. Výrobek je určen jen k osobnímu použití, není určen pro použití v lékařské oblasti nebo pro komerční účely. Za škody vzniklé z použití k nestanovenému účelu nepřevezme výrobce ručení.

Popisdílů

1 tlačítko
2 1 regulátor teploty
3 1 těleso armatury
4 | 1 kroužek soklu
5 1 těsnění
6 1 umělohmotné těsnění
7 1 kovová destička
8 1 závitová trubka
9 1 matka
10 2 pružné hadice (1 x studená voda, 1 x teplá voda)
11 1 klíč na vnitřní šestihrany
12 1 klíč na perlátor
13 1 odtok
14 1 horní umělohmotné těsnění
15 1 dolní umělohmotné těsnění
16 1 matka
17 1 směšovací dýza

•Technickéúdaje

Přípojky:G ^3/8 (cca 17 mm)

Matice (přípojka vody): cca 19 mm

Bezpečnost

NEBEZ POSTRAHA!

OHROŽENÍ ŽIVOTA A ÚRAZU PRO MALÉ DĚTI A DĚTI! Nikdy

nenechejte děti bez dozoru s obalovým materi- álem. Existuje nebezpečí udušení. Nepatří do rukou dětem. Tento výrobek není hračka.

POZOR PŘED ÚRAZEM ELEK-

TRICKYM PROUDEM! Netěsnosti nebo výstup vody mohou způsobit nebezpečí ohrožení života úrazem elektrickým proudem. Přezkoušejte pečlivě všechna spojení vzhledem k těsnosti. Kromě toho zajistěte, aby byla všechna vedení elektrických spotřebičů správně a bezpečně instalována.

POZOR! NEBEZBEČÍ PORANĚNÍ! Ujistěte se, že jsou všechny díly nepoškozené a odborně namontovány. Při neodborné montáži existuje

nebezpečí poranění. Mějte na paměti, že podložky jsou rychleopotřebitelné díly, které se musí čas od času vyměnit. Poškozené díly mohou ovlivnit bezpečnost a funkci výrobku.

POZOR! NEBEZPEČÍ POŠKOZENÍ VĚCÍ!

Montáž nechejte vykonat jen odborníky! Netěsnosti či průlom vody mohou způsobit značné věcné škody na budově nebo domácnosti. Proto všechna spojení pečlivě přezkoušejte vzhledem k těsnosti.
Dbejte na to, aby byla všechny těsnění správně usazena, aby jste zabránili úniku vody díky nětěsnosti.
POZOR! NEBEZPEČÍ OPAŘENÍ! Při nastavení teplé vody dbejte na to, aby nebyla teplota vody příliš horká.
Před instalací se seznamte se všemi podmínkami na místě, např. vodními připojkami a zařizením k odpojení.
Před montáží si laskavě pozorně přečtěte návod k obsluze. Uschovejte bezpečnostní pokyny a návody pro budoucnost!

Montáž

Instalacebaterie

• Odpojte hlavní přívod vody, abyste zamezili úniku vody díky netěsnostem. Nechejte zbytkový obsah vody z vodovodu odtéci.
  □ Instalujte armaturu tak, jak je popsáno na obrázku A–D.

⚠️ POZOR! Neohýbejte pružné hadice a nevystavujte je napětí. Jinak hrozí nebezpečí věcných šlod.

Instalaceexcentrické odtokové soupravy

Instalujte excentrickou odtokovou garnituru podle obrázku E.

- Použitíexcentrické odtokové soupravy

□ Viz obr. F.

K odstranění možných nečistot se musí armatura před prvním použitím propláchnout. Postupujte následujícím způsobem (viz obr. J):
□Směšovacítrysku 17 odšroubujte.
Otevřete hlavní přívod vody a nechejte vodu po dobu dvou minut téci.
□Směšovacítrysku 17 pak znovu přišroubujte.

Obsluha

Uvedení do provozu

Upozornění: Po delším nepoužívání armatury nejprve potrubí důkladně propláchněte, aby se uvolnily stagnace pitné vody a zbytky.

□ Otevřete hlavní přívod vody.
□ Pro nastavení armatury stiskněte tlačitko 1 a nechte vodu chvíli protékat.
☐ Otáčejte regulátorem teploty 2 doprava nebo doleva pro regulaci teploty vytékající vody.

Pouštění a zastavování vody:

□Stisknětetlačítko 1 (viz obr. G).

Horká voda:

☐ Otáčejte regulátorem teploty 2 doleva (viz obr. H).

Studená voda:

☐ Otáčejte regulátorem teploty 2 doprava (viz obr. H).
Přezkoušejte provoz mísicí baterie. Stiskněte k tomu tlačitko 1 a otáčejte regulátorem teploty 2 do všech přípustných poloh. Pravidelně kontrolujte těsnost připojek.

- Údržba a čištění

Ošetřování a čistění armatury

Dbejte na to, že armatury vyžadují zvláštního ošetřování. Dbejte proto na následující instrukce:

Nikdy nepoužívejte žíravých prostředků nebo prostředků obsahujících alkohol k čistění, protože by výrobek mohly poškodit.
Čistěte své armatury jen čistou vodou, jemným čisticím prostředkem a měkkou tkaninou, popř. kůží.
Směšovacítrysku 17 v pravidelných intervalech vyšroubujte a odstraňte zbytky vápníku nebo cizí tělesa.

Při nedodržování návodu k ošetřování se musí počítat s poškozením povrchu. Nároky na záruku nelze uplatňovat.

Informace

Pitnost vodovodní vody

☐ O pitnosti vody se informujte u místních úřadů ve vašem městě / obce.

Pro pitnost vodovodní vody platí zásadně následující doporučení:

• Nechejte vodu z potrubí krátkou dobu téci, stagnovala-li více než čtyři hodiny v potrubí. Stagnovanou vodu zejména nepoužívejte k přípravě jídel a nápojů při výživě kojenců. Jinak mohou vzniknout zdravotní potíže. Čerstvou vodu můžete rozpoznat tím, že citelně chladnější opustí potrubí, než stagnovaná voda.
  Stagnovanou bodu z pochromovaných potrubí nepoužívejte k potravě a / nebo k péči o tělo, jste-li alergičtí na nikl. Taková voda může obsahovat velké množství niklu a vyvolat alergické reakce.
  Pitnou vodu z olovnatých potrubí nepoužívejte k přípravě kojenecké výživy a / nebo během těhotenství k přípravě potravin. Olovo vnikne

do pitné vody a zejména škodí zdraví kojenců a malých dětí.

Tlačidlová batéria na umývadlo

• Úvod

Naskenujte QR kód resp. stiahnite si kompletný návod na obsluhu na www.lidl-service.com.

PRE MALÉ DETI A DETI! Nikdy nenechávajte deti bez dozoru s obalovým materiálom. Hrozí nebezpečenstvo zadusenia. Držte produkt v bezpečnej vzdialenosti od detí. Tento výrobok nie je detská hračka.

Pitnost' vody z vodovodu
