Produkttyp	Waschbecken-Einhandmischer mit Druckknopf
Marke	Miomare
Modell	HG07027A
Anschlüsse	G 3/8 (ca. 17 mm)
Anschlussmutter	ca. 19 mm
Hauptfunktionen	Ein/Aus per Druckknopf, Temperatureinstellung über Wahlschalter, exzentrischer Ablauf
Bestimmungsgemäße Verwendung	Druckfeste Warmwassersysteme (Zentralheizung, Durchlauferhitzer, Druckboiler). Nicht geeignet für Niederdruck-Warmwasserbereiter.
Lieferumfang	Armaturenkörper, 2 flexible Schläuche (kalt/warm), Ablaufgarnitur, Schlüssel, Dichtungen, Muttern
Pflege und Reinigung	Mit klarem Wasser und mildem Reinigungsmittel sowie einem weichen Tuch reinigen. Mischdüse regelmäßig entkalken.
Sicherheit	Kinder nicht unbeaufsichtigt lassen. Nach Installation auf Dichtheit prüfen. Verbrühungsgefahr durch heißes Wasser.
Materialien	Verchromtes Messing (geschätzt)
Garantie	Kundendienst kontaktieren (www.lidl-service.com)
Ersatzteile und Reparierbarkeit	Dichtungen, Schläuche, Kartusche als Verschleißteile erhältlich. Hersteller kontaktieren.
Maximale Wassertemperatur	Bis 80 °C (geschätzt)
Empfohlener Betriebsdruck	0,5 bis 5 bar (geschätzt)

Häufig gestellte Fragen - HG07027A MIOMARE

Wie installiere ich die Miomare Armatur HG07027A?

Schalten Sie die Hauptwasserversorgung ab. Installieren Sie die Armatur gemäß den Abbildungen A-D der Anleitung. Achten Sie darauf, die Schläuche nicht zu knicken. Verwenden Sie die mitgelieferten Dichtungen zur Abdichtung. Ziehen Sie die Befestigungsmutter fest. Schließen Sie die Schläuche an die Wasserzuleitungen an (Heißwasser links, Kaltwasser rechts).

Wie stelle ich die Wassertemperatur ein?

Drehen Sie den Temperaturwahlschalter (Teil 2) nach links für heißes Wasser und nach rechts für kaltes Wasser. Wasser fließt, wenn Sie den Ein/Aus-Schalter (Teil 1) drücken.

Wie reinige ich die Armatur?

Reinigen Sie die Armatur mit klarem Wasser und einem milden Reinigungsmittel sowie einem weichen Tuch. Verwenden Sie keine ätzenden oder alkoholhaltigen Mittel. Schrauben Sie regelmäßig die Mischdüse (Teil 17) ab, um Kalkablagerungen zu entfernen.

Was tun, wenn die Armatur leckt?

Überprüfen Sie, ob alle Dichtungen richtig eingelegt und die Verbindungen fest angezogen sind. Dichtungen sind Verschleißteile; ersetzen Sie sie bei Bedarf. Wenn das Lecken anhält, wenden Sie sich an einen qualifizierten Techniker.

Kann ich diese Armatur mit einem Niederdruck-Warmwasserbereiter verwenden?

Nein, diese Armatur ist für druckfeste Warmwassersysteme (wie Zentralheizung oder Durchlauferhitzer) ausgelegt. Sie ist nicht für Niederdruck-Warmwasserbereiter (Holzbadewannen usw.) geeignet.

Wie entlüfte ich die Armatur vor dem ersten Gebrauch?

Schrauben Sie die Mischdüse (Teil 17) ab, öffnen Sie die Hauptwasserversorgung und lassen Sie das Wasser zwei Minuten lang laufen. Schrauben Sie dann die Düse wieder fest.

Welche Risiken bestehen bei falscher Montage?

Eine falsche Montage kann zu Wasserlecks, Sachschäden oder Stromschlaggefahr führen (wenn Wasser an Stromkabel gelangt). Befolgen Sie die Anleitung genau und ziehen Sie bei Bedarf einen qualifizierten Techniker hinzu.

Ist diese Armatur für Trinkwasser geeignet?

Ja, aber nach einer Stagnation von mehr als 4 Stunden lassen Sie das Wasser einige Augenblicke laufen, bevor Sie es verbrauchen. Wenn Sie allergisch gegen Nickel sind, vermeiden Sie die Verwendung von stehendem Wasser aus verchromten Rohrleitungen.

Wie pflege ich den exzentrischen Ablauf?

Der exzentrische Ablauf wird über einen Druckknopf betätigt. Reinigen Sie ihn regelmäßig mit einem milden Reinigungsmittel. Bei Funktionsstörungen überprüfen Sie die Betätigungsstange und die Dichtungen.

Wo finde ich Ersatzteile?

Ersatzteile (Dichtungen, Schläuche, Kartusche) sind über den Lidl-Kundendienst (www.lidl-service.com) erhältlich. Verwenden Sie den QR-Code oder die Modellnummer HG07027A.

BEDIENUNGSANLEITUNG HG07027A MIOMARE

DE/AT/CH Kurzanleitung Seite 6

GB/IE Quick start guide Page 9

Sie benötigen · You need

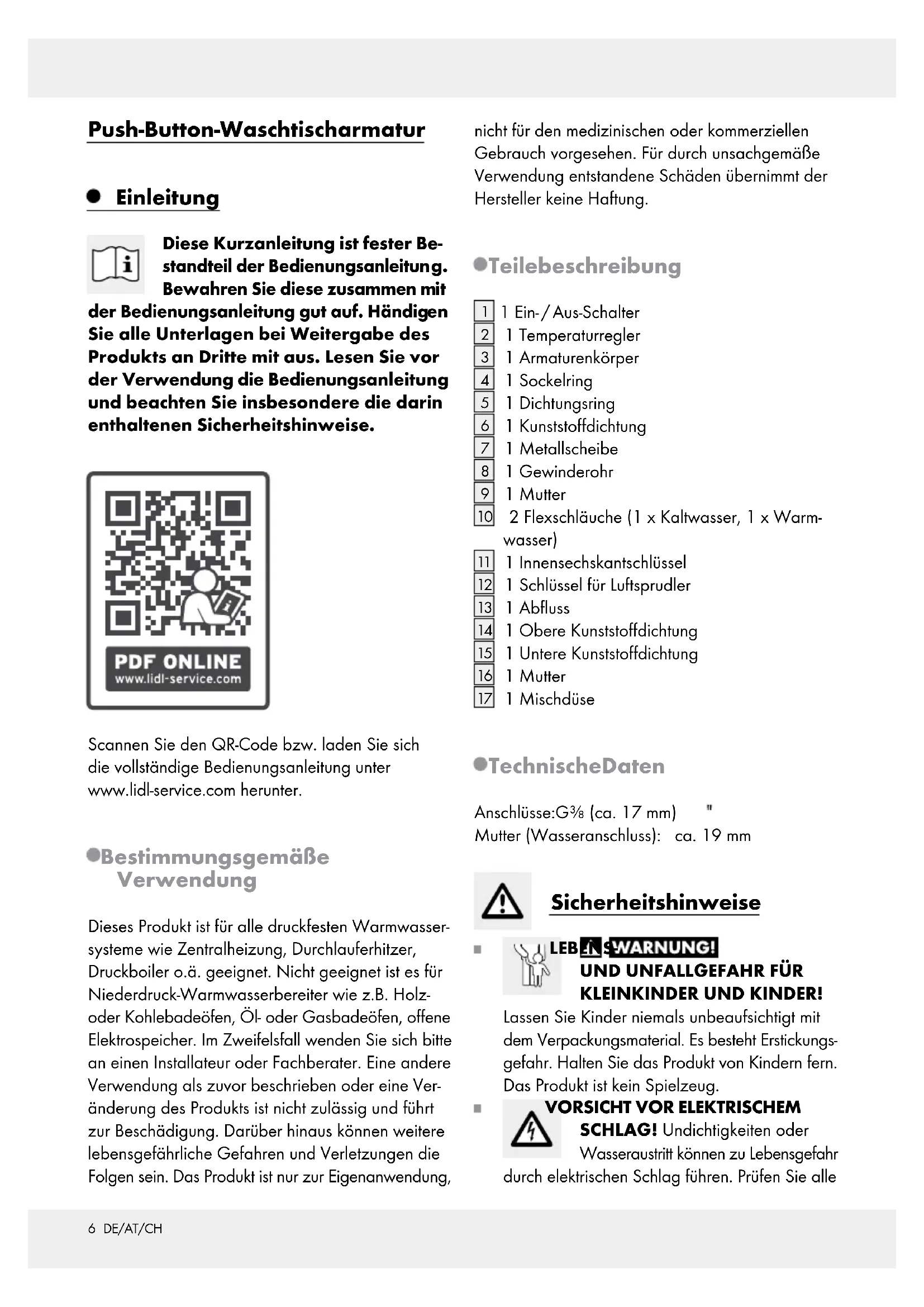

Push-Button-Waschtischarmatur

Einleitung

Diese Kurzanleitung ist fester Bestandteil der Bedienungsanleitung. Bewahren Sie diese zusammen mit der Bedienungsanleitung gut auf. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus. Lesen Sie vor der Verwendung die Bedienungsanleitung und beachten Sie insbesondere die darin enthaltenen Sicherheitshinweise.

PDF ONLINE www.lidl-service.com

Scannen Sie den QR-Code bzw. laden Sie sich die vollständige Bedienungsanleitung unter www.lidl-service.com herunter.

Bestimmungsgemäße Verwendung

Dieses Produkt ist für alle druckfesten Warmwasser- systeme wie Zentralheizung, Durchlauferhitzer, Druckboiler o.ä. geeignet. Nicht geeignet ist es für Niederdruck-Warmwasserbereiter wie z.B. Holz- oder Kohlebadeöfen, Öl- oder Gasbadeöfen, offene Elektrospeicher. Im Zweifelsfall wenden Sie sich bitte an einen Installateur oder Fachberater. Eine andere Verwendung als zuvor beschrieben oder eine Ver- änderung des Produkts ist nicht zulässig und führt zur Beschädigung. Darüber hinaus können weitere lebensgefährliche Gefahren und Verletzungen die Folgen sein. Das Produkt ist nur zur Eigenanwendung, nicht für den medizinischen oder kommerziellen Gebrauch vorgesehen. Für durch unsachgemäße Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung.

Teilebeschreibung

1 Ein-/Aus-Schalter
2 1 Temperaturregler
3 1 Armaturenkörper
4 1 Sockelring
5 1 Dichtungsring
6 1 Kunststoffdichtung
7 1 Metallscheibe
8 1 Gewinderohr
9 1 Mutter
10 2 Flexschläuche (1 x Kaltwasser, 1 x Warmwasser)
11 1 Innensechskantschlüssel
12 1 Schlüssel für Luftsprudler
13 1 Abfluss
14 1 Obere Kunststoffdichtung
15 1 Untere Kunststoffdichtung
16 1 Mutter
17 1 Mischdüse

TechnischeDaten

Anschlüsse:G ^3/8 (ca. 17 mm)

Mutter (Wasseranschluss): ca. 19 mm

Sicherheitshinweise

LEBNSWARNUNG!

UND UNFALLGEFAHR FÜR KLEINKINDER UND KINDER!

Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial. Es besteht Erstickungsgefahr. Halten Sie das Produkt von Kindern fern. Das Produkt ist kein Spielzeug.

VORSICHT VOR ELEKTRISCHEM

SCHLAG! Undichtigkeiten oder

Wasseraustritt können zu Lebensgefahr durch elektrischen Schlag führen. Prüfen Sie alle

Verbindungen sorgfältig auf Dichtigkeit. Stellen Sie zudem sicher, dass alle Leitungen von elektrischen Geräten korrekt und sicher installiert sind.

VORSICHT! VERLETZUNGSGEFAHR!

Stellen Sie sicher, dass alle Teile unbeschädigt und sachgerecht montiert sind. Bei unsachgemäßer Montage besteht Verletzungsgefahr. Bitte beachten Sie, dass Unterlegscheiben und Dichtungen Verschleißteile sind, welche von Zeit zu Zeit ausgetauscht werden müssen. Beschädigte Teile können die Sicherheit und Funktion beeinflussen.

ACHTUNG! GEFAHR DER SACHBESCHÄ-

DIGUNG! Lassen Sie die Montage nur durch fachkundige Personen durchführen. Undichtigkeiten oder Wasseraustritt können zu erheblichen Sachschäden an Gebäude oder Hausrat führen. Prüfen Sie daher alle Verbindungen sorgfältig auf Dichtigkeit.

VORSICHT! VERBRÜHUNGSGEFAHR!

Achten Sie darauf, dass alle Dichtungen den korrekten Sitz haben, um Wasseraustritt durch Undichtigkeit zu verhindern.
Achten Sie bei der Warmwassereinstellung darauf, dass die Temperatur des Wassers nicht zu heiß eingestellt ist.
■ Machen Sie sich vor der Installation mit allen Gegebenheiten vor Ort vertraut, z.B. Wasseranschluss und Absperrvorrichtung.
- Bitte lesen Sie diese Bedienungsanleitung vor Montage und Gebrauch aufmerksam durch. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf!

●Montage

Armaturinstallieren

■ Stellen Sie die Haupt-Wasserzufuhr ab, um Wasseraustritt durch Undichtigkeit zu verhindern. Lassen Sie das restliche Leitungswasser ablaufen.
☐ Installieren Sie die Armatur, wie in Abbildung A-D dargestellt.

⚠ VORSICHT! Verbiegen Sie die Flexschläuche nicht und bringen Sie sie nicht unter Spannung.

Ansonsten besteht die Gefahr der Sachbeschädigung.

●Excenter-Ablaufgarnitur anbringen

☐ Installieren Sie die Excenter-Ablaufgarnitur, wie in der Abbildung E dargestellt.

●Excenter-Ablaufgarnitur verwenden

□ Siehe Abb. F.

- Armaturdurchspülen

Um mögliche Verunreinigungen zu beseitigen, muss die Armatur vor dem ersten Gebrauch gespült werden. Gehen Sie dazu wie folgt vor (s. Abb. J):
□ Schrauben Sie die Mischdüse 17 ab.
☐ Öffnen Sie die Haupt-Wasserzufuhr und lassen Sie das Wasser zwei Minuten lang laufen.
☐ Schrauben Sie die Mischdüse 17 anschließend wieder an.

Bedienung

In Betrieb nehmen

Hinweis: Spülen Sie nach längerem Nichtgebrauch der Armatur die Leitungen zunächst gründlich durch, um Trinkwasser-Stagnation und Rückstände aufzulösen.

☐ Öffnen Sie die Haupt-Wasserzufuhr.
Drücken Sie den Ein-/Aus-Schalter 1, um die Armatur anzustellen und lassen Sie das Wasser eine Weile laufen.
Drehen Sie den Temperaturregler 2 nach rechts oder links, um die Temperatur des Wasserflusses zu regulieren.

Wasser ein-/ausschalten:

Drücken Sie den Ein-/Aus-Schalter 1 (s. Abb. G).

Heißwasser:

☐ Drehen Sie den Temperaturregler 2 nach links (s. Abb. H).

Kaltwasser:

☐ Drehen Sie den Temperaturregler 2 nach rechts (s. Abb. H).

☐ Prüfen Sie den Betrieb der Mischbatterie. Drücken Sie dafür den Ein/Aus-Schalter 1 und drehen Sie den Temperaturregler 2 in alle erlaubten Positionen. Bitte prüfen Sie die Anschlüsse regelmäßig auf Dichtigkeit.

- Wartung und Reinigung

Armatur pflegen und reinigen

Beachten Sie, dass Sanitärarmaturen einer besonderen Pflege bedürfen. Beachten Sie daher die folgenden Anweisungen:

■ Verwenden Sie keine ätzenden oder alkoholhaltigen Mittel zur Reinigung, da diese das Produkt beschädigen könnten.
☐ Reinigen Sie Ihre Armaturen nur mit klarem Wasser, milden Reinigungsmitteln und einem weichen Tuch bzw. Leder.
☐ Schrauben Sie die Mischdüse 17 in regelmäßigen Abständen heraus und entfernen Sie kalkhaltige Rückstände oder Fremdkörper.

Bei Nichtbeachtung der Pflegeanleitung muss mit Schäden an der Oberfläche gerechnet werden. Garantieansprüche können dann nicht geltend gemacht werden.

Informationen

Trinkbarkeit von Leitungswasser

Informieren Sie sich bei Ihren örtlichen Behörden über die Trinkbarkeit des Wassers in Ihrer Stadt / Gemeinde.

Generell gilt für die Trinkbarkeit von Leitungswasser folgende Empfehlung:

Lassen Sie Wasser aus Leitungen eine kurze Zeit laufen, wenn es länger als vier Stunden in den Leitungen stagniert hat. Verwenden Sie kein Stagnationswasser zur Zubereitung von Speisen und Getränken, besonders nicht bei der Ernährung von Säuglingen. Andernfalls können gesundheitliche Beschwerden auftreten. Frisches Wasser können Sie daran erkennen, dass es spürbar kühler die Leitung verlässt, als Stagnationswasser.
■ Verwenden Sie kein Stagnationswasser aus verchromten Leitungen zur Ernährung und / oder zur Körperpflege, wenn Sie gegen Nickel allergisch sind. Solches Wasser kann stark nickelhaltig sein und eine allergische Reaktion hervorrufen.
- Nutzen Sie kein Trinkwasser aus Bleileitungen für die Zubereitung von Säuglingsnahrung und / oder während der Schwangerschaft für die Zubereitung von Lebensmitteln. Blei wird ins Trinkwasser abgegeben und ist für Säuglinge und Kleinkinder besonders gesundheitsschädlich.

Stand der Informationen · Last Information
