NÁVOD K OBSLUZE IAN 296095 MIOMARE

Pokyny k montáži, obsluze a bezpečnostní pokyny

PT

TORNEIRA PARA LAVA-LOIÇA

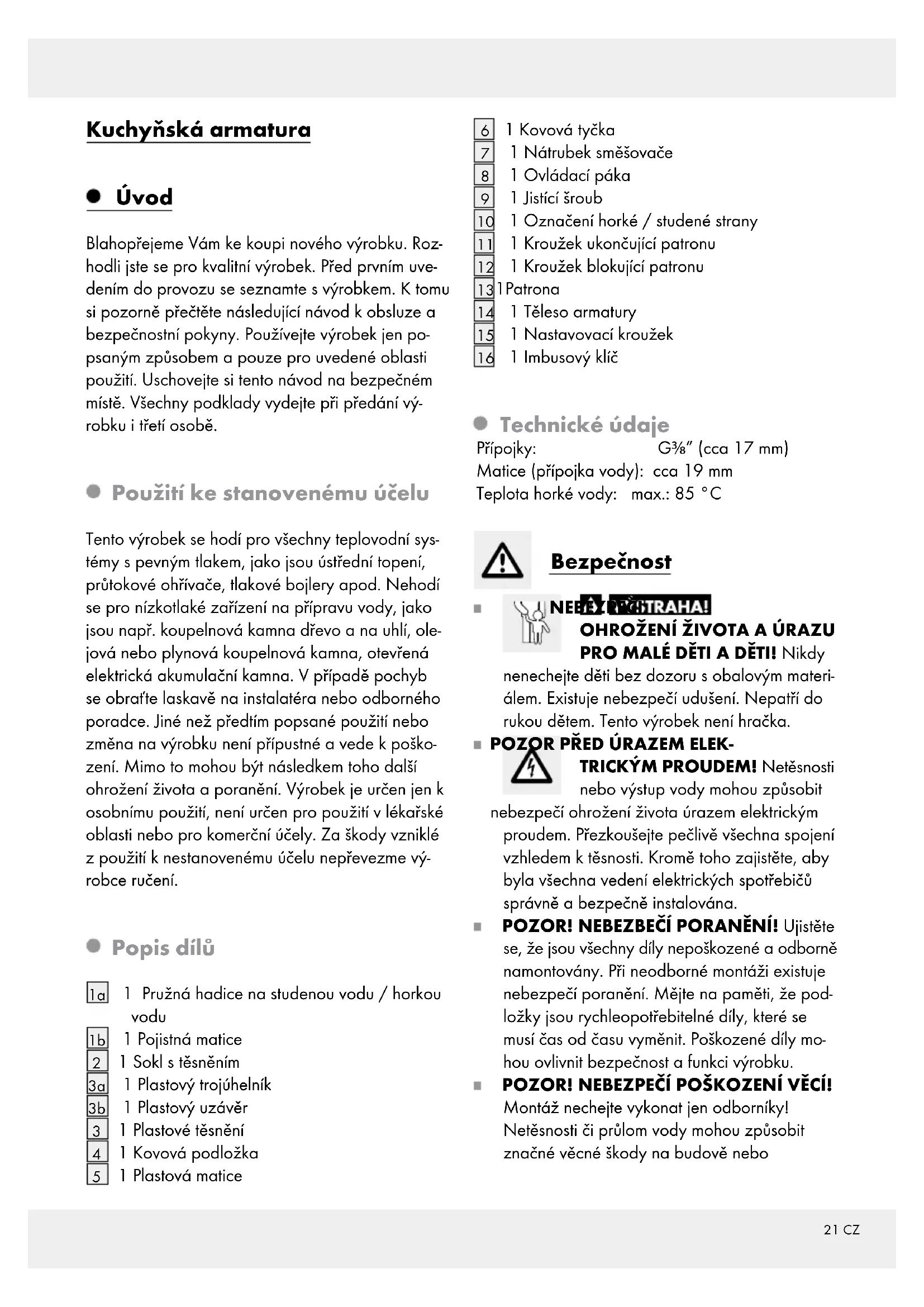

Blahopřejeme Vám ke koupi nového výrobku. Rozhodli jste se pro kvalitní výrobek. Před prvním uvedením do provozu se seznamte s výrobkem. K tomu si pozorně přečtěte následující návod k obsluze a bezpečnostní pokyny. Používejte výrobek jen popsaným způsobem a pouze pro uvedené oblasti použití. Uschovejte si tento návod na bezpečném místě. Všechny podklady vydejte při předání výrobku i třetí osobě.

- Použití ke stanovenému účelu

Tento výrobek se hodí pro všechny teplovodní systémy s pevným tlakem, jako jsou ústřední topení, průtokové ohřívače, tlakové bojlery apod. Nehodí se pro nízkotlaké zařízení na přípravu vody, jako jsou např. koupelnová kamna dřevo a na uhlí, olejová nebo plynová koupelnová kamna, otevřená elektrická akumulační kamna. V případě pochyb se obraťte laskavě na instalatéra nebo odborného poradce. Jiné než předtím popsané použití nebo změna na výrobku není přípustné a vede k poškození. Mimo to mohou být následkem toho další ohrožení života a poranění. Výrobek je určen jen k osobnímu použití, není určen pro použití v lékařské oblasti nebo pro komerční účely. Za škody vzniklé z použití k nestanovenému účelu nepřevezme výrobce ručení.

- Popis dílů

1a 1 Pružná hadice na studenou vodu / horkou vodu
1b 1 Pojistná matice
2 1 Sokl s těsněním
3a 1 Plastový trojúhelník
3b 1 Plastový uzávěr
3 1 Plastové těsnění
4 1 Kovová podložka
5 1 Plastová matice

6 1 Kovová tyčka
7 1 Nátrubek směšovače
8 1 Ovládací páka
9 1 Jistící šroub
10 1 Označení horké / studené strany
11 1 Kroužek ukončující patronu
12 1 Kroužek blokující patronu
131Patrona
14 1 Těleso armatury
15 1 Nastavovací kroužek
16 1 Imbusový klíč

• Technické údaje

Přípojky: G ^3/8 " (cca 17 mm)

Matice (přípojka vody): cca 19 mm

Teplota horké vody: max.: 85 °C

Bezpečnost

NEBÁZ PÓSTRAHA! OHROŽENÍ ŽIVOTA A ÚRAZU PRO MALÉ DĚTI A DĚTI! Nikdy

nenechejte děti bez dozoru s obalovým materi- álem. Existuje nebezpečí udušení. Nepatří do rukou dětem. Tento výrobek není hračka.

■ POZOR PŘED ÚRAZEM ELEK-

TRICKÝM PROUDEM! Netěsnosti nebo výstup vody mohou způsobit nebezpečí ohrožení života úrazem elektrickým proudem. Přezkoušejte pečlivě všechna spojení vzhledem k těsnosti. Kromě toho zajistěte, aby byla všechna vedení elektrických spotřebičů správně a bezpečně instalována.

POZOR! NEBEZBEČÍ PORANĚNÍ! Ujistěte se, že jsou všechny díly nepoškozené a odborně namontovány. Při neodborné montáži existuje nebezpečí poranění. Mějte na paměti, že podložky jsou rychleopotřebitelné díly, které se musí čas od času vyměnit. Poškozené díly mohou ovlivnit bezpečnost a funkci výrobku.

POZOR! NEBEZPEČÍ POŠKOZENÍ VĚCÍ!

Montáž nechejte vykonat jen odborníky! Netěsnosti či průlom vody mohou způsobit značné věcné škody na budově nebo

domácnosti. Proto všechna spojení pečlivě přezkoušejte vzhledem k těsnosti.

Dbejte na to, aby byla všechny těsnění správně usazena, aby jste zabránili úniku vody díky nětěsnosti.
Výtoková trubka může být otočena do vámi požadované polohy. Ujistěte se, aby výtoková trubka byla vždy v oblasti umyvadla, jinak může únik vody vést k závažným zaplavením ve vašem domě nebo v budově.
POZOR! NEBEZPEČÍ OPAŘENÍ! Při nastavení teplé vody dbejte na to, aby nebyla teplota vody příliš horká.
- Pred instalací se seznamte se všemi podmínkami na místě, např. vodními připojkami a zařizením k odpojení.
Před montáží si laskavě pozorně přečtěte návod k obsluze. Uschovejte bezpečnostní pokyny a návody pro budoucnost!

●Montáž

Instalace baterie

• Odpojte hlavní přívod vody, abyste zamezili úniku vody díky netěsnostem. Nechejte zbytkový obsah vody z vodovodu odtéci.
  □ Instalujte armaturu podle obrázku A–D.

⚠️ POZOR! Neohýbejte pružné hadice a nevystavujte je napětí. Jinak hrozí nebezpečí věcných šlod.

• Propláchnutí armatury

☐ K odstranění možných nečistot se musí armatura před prvním použitím propláchnout. Postupujte následujícím způsobem (viz obr. F):
Nátrubeksměšovače 7 odšroubujte.
Otevřete hlavní přívod vody a nechejte vodu po dobu dvou minut téci.
Nátrubeksměšovače 7 pak znovu přišroubujte.

• Provoz

Uvedení do používání

Poznámka: Pokud nebyla armatura v používání po delší dobu, pečlivě propláchněte trubky, abyste zabránili uváznutí a nárůstu zbytků v přívodu pitné vody.

□ Otevřete hlavní přívod vody.
Zdvihněte ovládací páka 8 a otočte ji doprava nebo doleva pro regulaci rychlosti nabo teploty proudu vody.

Nastavení omezení teploty

Patrona 13 armatury má omezení teploty. Tato funkce není při výrobě aktivována (neutrální nastavení).

⚠️ POZOR! Nastavení omezení teploty změňte teprve až po namontování armatury.

□ Postupujte podle obr. E a nastavte omezení teploty.
□ Uzavřete hlavní přívod vody.
Odstraňte opatrně červenou/modrou teplou/studenou plaketu 10 malým plochým šroubo-vákem.
□ Uvolněte jistící šroub 9 tak, že ho otočíte proti směru hodinových ručiček s pomocí Imnbusového klíče 16.
⚠️ POZOR! Nevyjímejte šroub úplně ven; jen ho uvolněte tak, aby šla ovládací páka 8 snadno vyjmout.
□ Sundejte ovládací páka 8.
□ Povolte rukou kroužek kryjící patronu 11. A kleštěmi odšroubujte kroužek upevňující patronu 12.
Nyní táhněte nastavovací kroužek 15 nahoru. Upozornění: Neodstraňujte patrona 13.
Umístěte nastavovací kroužek 15 do požadované polohy (viz obr. G).

Upozornění: Nastavovací kroužek 15 může úhel natočení držadla omezit a tím omezit i průtokové množství teplé vody.

□ Upevněte znovu kroužek upevňující patronu 12 k tělesu armatury 14 s pomocí hasáku.

Potom 11 ručně dotáhněte kroužek zakrývající patronu.

□ Dejte ovládací páku 8 zpět na těleso armatury 14. Dotáhněte jistící šroub 9 tak, že ho otočíte ve směru hodinových ručiček s pomocí Imbusového klíče 16.
□ Zatlačte červenou/modrou teplou/studenou plaketu 10 do otvoru.
☐ Otevřete hlavní přívod vody a zkontrolujte omezení teploty.

- Údržba a čištění

Ošetřování a čistění armatury

☐ Dbejte na to, že armatury vyžadují zvláštního ošetřování. Dbejte proto na následující instrukce:
Nikdy nepoužívejte žíravých prostředků nebo prostředků obsahujících alkohol k čistění, protože by výrobek mohly poškodit.
Čistěte své armatury jen čistou vodou, jemným čisticím prostředkem a měkkou tkaninou, popř. kůží.
Nátrubeksměšovače 7 v pravidelných intervalech vyšroubujte a odstraňte zbytky vápníku nebo cizí tělesa.
☐ Při nedodržování návodu k ošetřování se musí počítat s poškozením povrchu. Nároky na zá- ruku nelze uplatňovat.

- Odstranění do odpadu

Obal se skladá z ekologicky vhodných materiálů, které můžete jednoduše zlikvidovat prostřednictvím místních recyklačních středisek.

Informujte se o možnostech odstranění použitého výrobku do odpadu u Vaší místní obecní nebo městské správy.

- Informace

- Pitnost vodovodní vody

☐ O pitnosti vody se informujte u místních úřadů ve vašem městě / obce.

Pro pitnost vodovodní vody platí zásadně následující doporučení:

• Nechejte vodu z potrubí krátkou dobu téci, stagnovala-li více než čtyři hodiny v potrubí. Stagnovanou vodu zejména nepoužívejte k přípravě jídel a nápojů při výživě kojenců. Jinak mohou vzniknout zdravotní potíže. Čerstvou vodu můžete rozpoznat tím, že citelně chladnější opustí potrubí, než stagnovaná voda.
  Stagnovanou bodu z pochromovaných potrubí nepoužívejte k potravě a / nebo k péči o tělo, jste-li alergičtí na nikl. Taková voda může obsahovat velké množství niklu a vyvolat alergické reakce.
  Pitnou vodu z olovnatých potrubí nepoužívejte k přípravě kojenecké výživy a / nebo během těhotenství k přípravě potravin. Olovo vnikne do pitné vody a zejména škodí zdraví kojenců a malých dětí.

Záruka

Výrobek byl vyroben s nejvyšší pečlivostí podle přísných kvalitativních směrnic a před odesláním prošel výstupní kontrolou. V případě závad máte možnost uplatnění zákonných práv vůči prodejci. Vaše práva ze zákona nejsou omezena naší níže uvedenou zárukou.

Na tento artikl platí 5 záruka od data zakoupení. Záruční lhůta začíná od data zakoupení. Uscho-vejte si dobře originál pokladní stvrzenky. Tuto stvr-zenku budete potřebovat jako doklad o zakoupení.

Pokud se do 5 let od data zakoupení tohoto výrobku vyskytne vada materiálu nebo výrobní vada, výrobek Vám - dle našeho rozhodnutí - bezplatně opravíme nebo vyměníme. Tato záruka zaniká,

jestliže se výrobek poškodí, neodborně použil nebo neobdržel pravidelnou údržbu.

Záruka platí na vady materiálu a výrobní vady. Tato záruka se nevztahuje na díly výrobku podléhající opotřebení (např. na baterie), dále na poškození křehkých, choulostivých dílů, např. vypínačů, akumulátorů nebo dílů zhotovených ze skla.
