NÁVOD K OBSLUZE IAN 282471 MIOMARE
Pokyny k montáži, obsluze a bezpečnostní pokyny
ES
GRIFERÍA PREMIUM PARA FREGADERO

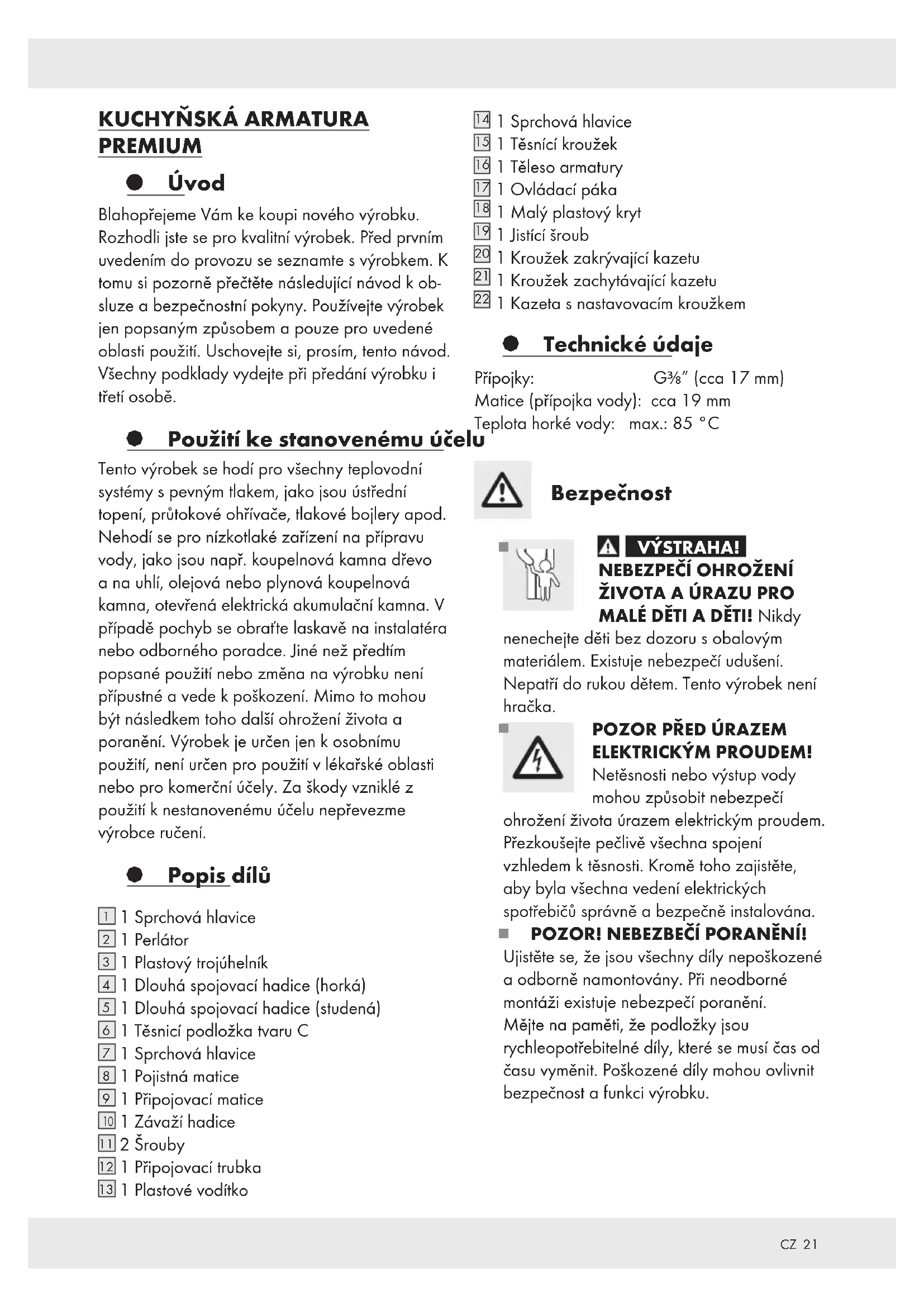

CZ Pokyny k montáži, obsluze a bezpečnostní pokyny Strana 21
Blahopřejeme Vám ke koupi nového výrobku. Rozhodli jste se pro kvalitní výrobek. Před prvním uvedením do provozu se seznamte s výrobkem. K tomu si pozorně přečtěte následující návod k obsluze a bezpečnostní pokyny. Používejte výrobek jen popsaným způsobem a pouze pro uvedené oblasti použití. Uschovejte si, prosím, tento návod. Všechny podklady vydejte při předání výrobku i třetí osobě.
14 1 Sprchová hlavice
15 1 Těsnící kroužek
16 1 Těleso armatury
17 1 Ovládací páka
20 1 Kroužek zakrývající kazetu
21 1 Kroužek zachytávající kazetu
22 1 Kazeta s nastavovacím kroužkem
● Technické údaje
Přípojky: G^3/8 " (cca 17 mm)
Matice (přípojka vody): cca 19 mm
Teplota horké vody: max.: 85 °C
- Použití ke stanovenému účelu
Tento výrobek se hodí pro všechny teplovodní systémy s pevným tlakem, jako jsou ústřední topení, průtokové ohřívače, tlakové bojlery apod. Nehodí se pro nízkotlaké zařízení na přípravu vody, jako jsou např. koupelnová kamna dřevo a na uhlí, olejová nebo plynová koupelnová kamna, otevřená elektrická akumulační kamna. V případě pochyb se obraťte laskavě na instalatéra nebo odborného poradce. Jiné než předtím popsané použití nebo změna na výrobku není přípustné a vede k poškození. Mimo to mohou být následkem toho další ohrožení života a poranění. Výrobek je určen jen k osobnímu použití, není určen pro použití v lékařské oblasti nebo pro komerční účely. Za škody vzniklé z použití k nestanovenému účelu nepřevezme výrobce ručení.
● Popis dílů
1 1 Sprchová hlavice
2 1 Perlátor
3 1 Plastový trojúhelník
4 1 Dlouhá spojovací hadice (horká)
5 1 Dlouhá spojovací hadice (studená)
6 1 Těsnicí podložka tvaru C
7 1 Sprchová hlavice
8 1 Pojistná matice
9 1 Připojovací matice
10 1 Závaží hadice
11 2 Šrouby
12 1 Připojovací trubka
13 1 Plastové vodítko
Bezpečnost
VÝSTRAHA! NEBEZPEČÍ OHROŽENÍ ŽIVOTA A ÚRAZU PRO MALÉ DĚTI A DĚTI! Nikdy
nenechejte děti bez dozoru s obalovým materiálem. Existuje nebezpečí udušení. Nepatří do rukou dětem. Tento výrobek není hračka.
POZOR PŘED ÚRAZEM ELEKTRICKÝM PROUDEM!
Netěsnosti nebo výstup vody mohou způsobit nebezpečí
ohrožení života úrazem elektrickým proudem. Přezkoušejte pečlivě všechna spojení vzhledem k těsnosti. Kromě toho zajistěte, aby byla všechna vedení elektrických spotřebičů správně a bezpečně instalována.
POZOR! NEBEZBEČÍ PORANĚNÍ!
Ujistěte se, že jsou všechny díly nepoškozené a odborně namontovány. Při neodborné montáži existuje nebezpečí poranění. Mějte na paměti, že podložky jsou rychleopotřebitelné díly, které se musí čas od času vyměnit. Poškozené díly mohou ovlivnit bezpečnost a funkci výrobku.
POZOR! NEBEZPEČÍ POŠKOZENÍ
Věcí! Montáž nechejte vykonat jen odborníky! Netěsnosti či průlom vody mohou způsobit značné věcné škody na budově nebo domácnosti. Proto všechna spojení pečlivě přezkoušejte vzhledem k těsnosti.
Dbejte na to, aby byla všechny těsnění správně usazena, aby jste zabránili úniku vody díky nětěsnosti.
Výtoková trubka může být otočena do vámi požadované polohy. Ujistěte se, aby výtoková trubka byla vždy v oblasti umyvadla, jinak může únik vody vést k závažným zaplavením ve vašem domě nebo v budově.
■ POZOR! NEBEZPEČÍ OPAŘENÍ! Při
nastavení teplé vody dbejte na to, aby nebyla teplota vody príliš horká.
Před instalací se seznamte se všemi podmínkami na místě, např. vodními přípojkami a zařízením k odpojení.
Před montáží si laskavě pozorně přečtěte návod k obsluze. Uschovejte bezpečnostní pokyny a návody pro budoucnost!
Montáž
Instalace baterie
Odpojte hlavní přívod vody, abyste zamezili úniku vody díky netěsnostem. Nechejte zbytkový obsah vody z vodovodu odtéci.
Instalujte armaturu tak, jak je popsáno na obrázku A a H.
⚠ POZOR! Neohýbejte pružné hadice a nevystavujte je napětí. Jinak hrozí nebezpečí věcných šlod.
● Propláchnutí armatury
K odstranění možných nečistot se musí armatura před prvním použitím propláchnout. Postupujte následujícím způsobem (viz obr. H):
■ Perlažor odšroubujte.
Otevřete hlavní přívod vody a nechejte vodu po dobu dvou minut téci.
■ Perlár for pak znovu přišroubujte.
Nastavení omezení teploty
Kazeta s nastavovacím kroužkem ^22 v této jednotce má omezovač teploty. Tato funkce není aktivována v továrně (neutrální nastavení).
⚠ POZOR! Nastavení omezení teploty změňte teprve až po namontování armatury.
■ Postupujte podle Obr. I. a nastavte omezení teploty.
■ Uzavřete hlavní přívod vody.
Pečlivě odstraňte malý plastový kryt malým plochým šroubovákem.
Uvolněte jistící šrojotak, že ho otočíte proti směru hodinových ručiček s pomocí Imnbusového klíče.
⚠ UPOZORNĚNÍ! Nevyjímejte šroub úplně ven; jen ho uvolněte tak, aby šla ovládací páka 17 snadno vyjmout.
■ Sundejte ovládací páka
Ručně uvolněte kroužek zakrývajíc kazetu. Pak odšroubujte kroužek zachytávající kazetu 21 s použitím trubkového klíče.
Nyní vytáhněte kazetu s nastavovacím kroužkem 22 nahoru s pomocí šroubováku.
Upozornění: Nevyjímejte kazetu s nastavovacím kroužkem 22.
Umístěte kazetu s nastavovacím kroužkém do požadované polohy (viz Obr. J).
Upevněte znovu kroužek upevňující patronu 21 k tělesu armatury 16 s pomocí hasáku. Potom 20 ručně dotáhněte kroužek zakrývající patronu.
Dejte ovládací páKuzpět na těleso armatury 16. Dotáhněte jistící šroub 19 tak, že ho otočíte ve směru hodinových ručiček s pomocí Imbusového klíče.
Zatlačte malý plastový krytdo otvoru.
Otevřete hlavní přívod vody a zkontrolujte omezení teploty.
Provoz
Uvedení do používání
Poznámka: Pokud nebyla armatura v používání po delší dobu, pečlivě propláchněte trubky, abyste zabránili uváznutí a nárůstu zbytků v přívodu pitné vody.
■ Otevřete hlavní přívod vody.
Zdvihněte ovládací pokka otočte ji doprava nebo doleva pro regulaci rychlosti nabo teploty proudu vody.
Zkontrolujte funkci směšovače. K tomu účelu pohybujte pákou 17 do všech možných poloh. Pravidelně, prosím, kontrolujte všechny spoje, abyste zajistili, že jsou těsné.
Údržba a čištění
Ošetřování a čistění armatury
Dbejte na to, že armatury vyžadují zvláštního ošetřování. Dbejte proto na následující instrukce:
Nikdy nepoužívejte žíravých prostředků nebo prostředků obsahujících alkohol k čistění, protože by výrobek mohly poškodit.
Čistěte své armatury jen čistou vodou, jemným čisticím prostředkem a měkkou tkaninou, popř. kůží.
Perláfor pravidelných intervalech vyšroubujte a odstraňte zbytky vápníku nebo cizí tělesa.
Při nedodržování návodu k ošetřování se musí počítat s poškozením povrchu. Nároky na záruku nelze uplatňovat.
Likvidace do odpadu
Obal se skladá z ekologicky vhodných materiálů, které můžete jednoduše zlikvidovat prostřednictvím místních recyklačních středisek.
Informujte se o možnostech odstranění použitého výrobku do odpadu u Vaší místní obecní nebo městské správy.
Informace
Pitnost vodovodní vody
- O pitnosti vody se informujte u místních úřadů ve vašem městě / obce.
Pro pitnost vodovodní vody platí zásadně následující doporučení:
- Nechejte vodu z potrubí krátkou dobu téci, stagnovala-li více než čtyři hodiny v potrubí. Stagnovanou vodu zejména nepoužívejte k přípravě jídel a nápojů při výživě kojenců. Jinak mohou vzniknout zdravotní potíže. Čerstvou vodu můžete rozpoznat tím, že citelně chladnější opustí potrubí, než stagnovaná voda.
Stagnovanou bodu z pochromovaných potrubí nepoužívejte k potravě a / nebo k péči o tělo, jste-li alergičtí na nikl. Taková voda může obsahovat velké množství niklu a vyvolat alergické reakce.
Pitnou vodu z olovnatých potrubí nepoužívejte k přípravě kojenecké výživy a / nebo během těhotenství k přípravě potravin. Olovo vnikne do pitné vody a zejména škodí zdraví kojenců a malých dětí.
Záruka
Výrobek byl vyroben s nejvyšší pečlivostí podle přísných kvalitativních směrnic a před odesláním prošel výstupní kontrolou. V případě závad máte možnost uplatnění zákonných práv vůči prodejci. Vaše práva ze zákona nejsou omezena naší níže uvedenou zárukou.
Na tento artikl platí 5 záruka od data zakoupení. Záruční lhůta začíná od data zakoupení. Uschovejte si dobře originál pokladní stvrzenky. Tuto stvrzenku budete potřebovat jako doklad o zakoupení.
Pokud se do 5 let od data zakoupení tohoto výrobku vyskytne vada materiálu nebo výrobní vada, výrobek Vám – dle našeho rozhodnutí – bezplatně opravíme nebo vyměníme. Tato záruka zaniká, jestliže se výrobek poškodí, neodborně použil nebo neobdržel pravidelnou údržbu.
Záruka platí na vady materiálu a výrobní vady. Tato záruka se nevztahuje na díly výrobku podléhající opotřebení (např. na baterie), dále na poškození křehkých, choulostivých dílů, např. vypínačů, akumulátorů nebo dílů zhotovených ze skla.
