GEBRUIKSAANWIJZING IAN 270065 MIOMARE

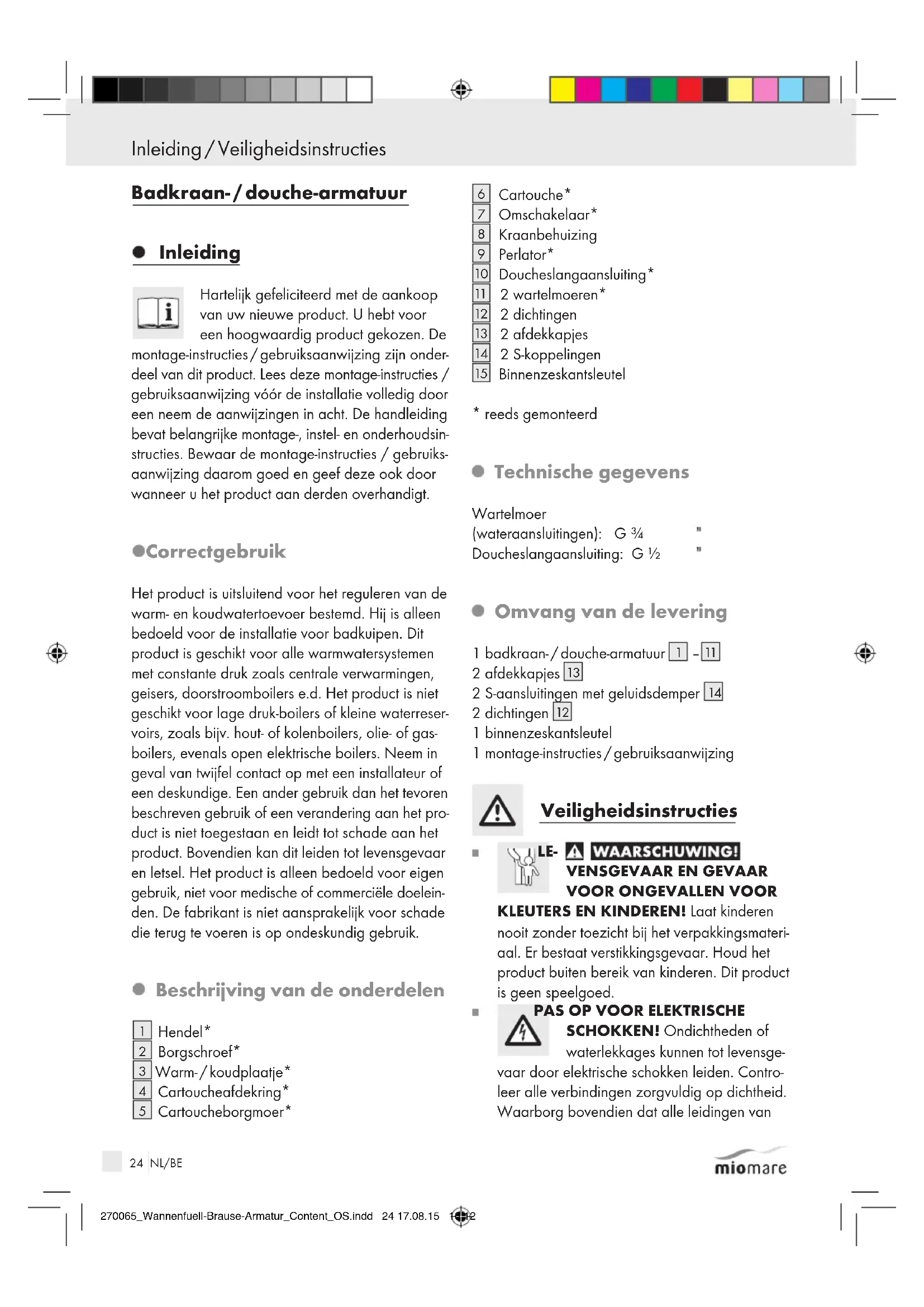

• Numéro gratuit IAN 270065 Veuillez conserver pour toute demande ultérieure le ticket de caisse et le numéro de modèle de l‘ar- ticle, par ex. IAN 12345, comme preuve d‘achat. Désignation du produit: Mitigeur bain / douche N° Eisl-Sanitär NI023DISE-LIDL2 Inhoudsopgave 270065_Wannenfuell-Brause-Armatur_Content_OS.indd 22 17.08.15 16:1223 NL/BE Garantie et service après-vente Inhoudsopgave Inleiding Correct gebruik ............................................................................................................................... Pagina 24 Beschrijving van de onderdelen ..................................................................................................... Pagina 24 Technische gegevens ...................................................................................................................... Pagina 24 Omvang van de levering ................................................................................................................ Pagina 24 Veiligheidsinstructies ........................................................................................................ Pagina 24 Montage Mengkraan aansluiten .................................................................................................................... Pagina 25 Accessoires (doucheslang en douchekop) aansluiten .................................................................. Pagina 25 Bediening Ingebruikname ................................................................................................................................ Pagina 26 Onderhoud en reiniging Armatuur onderhouden en reinigen ............................................................................................... Pagina 26 Cartouche vervangen ..................................................................................................................... Pagina 26 Afvoer ............................................................................................................................................ Pagina 27 Informatie Drinkbaarheid van leidingwater .................................................................................................... Pagina 27 Garantie en service ............................................................................................................ Pagina 27 270065_Wannenfuell-Brause-Armatur_Content_OS.indd 23 17.08.15 16:1224 NL/BE Veiligheidsinstructies / Montage Inleiding / Veiligheidsinstructies Badkraan- / douche-armatuur Inleiding Hartelijk gefeliciteerd met de aankoop van uw nieuwe product. U hebt voor een hoogwaardig product gekozen. De montage-instructies / gebruiksaanwijzing zijn onder- deel van dit product. Lees deze montage-instructies / gebruiksaanwijzing vóór de installatie volledig door een neem de aanwijzingen in acht. De handleiding bevat belangrijke montage-, instel- en onderhoudsin- structies. Bewaar de montage-instructies / gebruiks- aanwijzing daarom goed en geef deze ook door wanneer u het product aan derden overhandigt. Correct gebruik Het product is uitsluitend voor het reguleren van de warm- en koudwatertoevoer bestemd. Hij is alleen bedoeld voor de installatie voor badkuipen. Dit product is geschikt voor alle warmwatersystemen met constante druk zoals centrale verwarmingen, geisers, doorstroomboilers e.d. Het product is niet geschikt voor lage druk-boilers of kleine waterreser- voirs, zoals bijv. hout- of kolenboilers, olie- of gas- boilers, evenals open elektrische boilers. Neem in geval van twijfel contact op met een installateur of een deskundige. Een ander gebruik dan het tevoren beschreven gebruik of een verandering aan het pro- duct is niet toegestaan en leidt tot schade aan het product. Bovendien kan dit leiden tot levensgevaar en letsel. Het product is alleen bedoeld voor eigen gebruik, niet voor medische of commerciële doelein- den. De fabrikant is niet aansprakelijk voor schade die terug te voeren is op ondeskundig gebruik. Beschrijving van de onderdelen

Warm- / koudplaatje*

Doucheslangaansluiting*

• reeds gemonteerd Technische gegevens Wartelmoer (wateraansluitingen): G ¾ Doucheslangaansluiting: G ½ Omvang van de levering 1 badkraan- / douche-armatuur

2 S-aansluitingen met geluidsdemper

1 binnenzeskantsleutel 1 montage-instructies / gebruiksaanwijzing Veiligheidsinstructies LE-

KLEUTERS EN KINDEREN! Laat kinderen nooit zonder toezicht bij het verpakkingsmateri- aal. Er bestaat verstikkingsgevaar. Houd het product buiten bereik van kinderen. Dit product is geen speelgoed.

PAS OP VOOR ELEKTRISCHE

SCHOKKEN! Ondichtheden of waterlekkages kunnen tot levensge- vaar door elektrische schokken leiden. Contro- leer alle verbindingen zorgvuldig op dichtheid. Waarborg bovendien dat alle leidingen van 270065_Wannenfuell-Brause-Armatur_Content_OS.indd 24 17.08.15 16:1225 NL/BE Veiligheidsinstructies / Montage Inleiding / Veiligheidsinstructies elektrische apparaten correct en veilig geïnstal- leerd zijn. VOORZICHTIG! GEVAAR VOOR LETSEL! Zorg ervoor dat alle onderdelen intact en des- kundig gemonteerd zijn. Bij ondeskundige mon- tage bestaat gevaar voor letsel. Let er alstublieft op dat alle dichtingen aan slijtage onderhevig zijn en regelmatig moeten worden vervangen. Beschadigde onderdelen kunnen de veiligheid en de functionaliteit beïnvloeden. Let op dat alle afdichtingen correct gemon- teerd zijn. GEVAAR VOOR BRANDWONDEN! Let er bij de warmwaterinstelling op dat u de water- temperatuur niet te heet instelt. VOORZICHTIG! Zorg ervoor, dat het warm- / koudplaatje

correct worden geplaatst. De juiste montage is: links = rood (warm water), rechts = blauw (koud water). VOORZICHTIG! MATERIëLE SCHADE! Laat de montage alléén door een vakkundige persoon uitvoeren. Let er alstublieft op dat alle dichtingen aan slijtage onderhevig zijn en regelmatig moeten worden vervangen. Ondichtheden of waterlekkages kunnen aan- zienlijke materiële schade aan bouwwerken of inboedel veroorzaken. Controleer daarom alle verbindingen zorgvuldig op dichtheid. Maak uzelf vóór de montage vertrouwd met alle omstandigheden ter plekke, bijv. wateraanslui- tingen en afsluitinrichtingen. Het product is uitsluitend bedoeld voor het ge- bruik in ruimtes met een temperatuur boven 0 °C. Montage Opmerking: Zorg ervoor dat u met het product vertrouwd raakt voor de montage. Lees hiervoor aandachtig de volgende montage-instructies en de veiligheidsvoorschriften. Bij een onjuiste montage is de garantie - vooral op gevolgschade - uitgesloten. VOORZICHTIG! Sluit de hoofdkraan af voor de installatie. Anders bestaat er gevaar voor letsel of materiële schade. Mengkraan aansluiten Opmerking: Voor deze stap hebt u een steek- sleutel SW 30 mm en een afdichtband nodig. Opmerking: Dek de vast te schroeven onderdelen af met een vochtige doek of met kunststof klemmen. Zo voorkomt u krassen. Ga als volgt te werk: Wikkel een afdichtband om de opgeruwde de- len van de schroefdraad (½ schroefdraad) van de S-koppelingen

Opmerking: Afdichtband is niet inbegrepen bij de levering. Schroef de S-koppelingen

met de afgedichte schroefdraaddelen in de muuraansluiting. Stel de vastgeschroefde S-koppelingen

met de hand vast op de S-koppelingen

tot tegen de muur. Plaats de dichtingen

en schroef de kraanbehuizing

met de war- telmoeren

Accessoires (doucheslang en douchekop) aansluiten Opmerking: Doucheslang en douchekop zijn niet bij de levering inbegrepen. Opmerking: Dek de vast te schroeven onderdelen af met een vochtige doek of met kunststof klemmen. Zo voorkomt u krassen. Schroef een gangbare doucheslang vast aan de doucheslangaansluiting

Bevestig een gangbare douchekop op de doucheslang. Opmerking: Neem bovendien de montage-instruc- ties van de accessoires in acht. 270065_Wannenfuell-Brause-Armatur_Content_OS.indd 25 17.08.15 16:1226 NL/BE Onderhoud en reiniging / Afvoer / Informatie / Garantie en service Bediening / Onderhoud en reiniging Bediening Ingebruikname Controleer in ieder geval alle verbindingen na de eerste ingebruikname zorgvuldig op dichtheid. Controleer de werking van de mengkraan. Draai hiervoor de hendel

in alle mogelijke posities. Opmerking: Spoel de leidingen van de mengkraan grondig indien deze gedurende langere tijd niet worden gebruikt, om drinkwaterstilstand en residuen op te lossen. Open de hoofdkraan. Open de hendel

en draai hem naar boven of beneden, om de hoeveelheid water in te stellen. Warm water: Draai de hendel

naar links. Koud water: Draai de hendel

naar rechts. Opmerking: Trek bij geopende mengkraan de omschakelaar

naar boven, om te wisselen naar de douchekopfunctie. Druk de omschakelaar

naar beneden om de douchekopfunctie weer uit te schakelen. Opmerking: Bij het sluiten van de mengkraan wordt de douchekopfunctie automatisch beëindigd. Onderhoud en reiniging Armatuur onderhouden en reinigen Houd er a.u.b. rekening mee dat sanitaire meng- kranen speciaal onderhoud vergen. Neem daarom de volgende instructies in acht: Gebruik in geen geval benzine, oplosmiddelen of agressieve reinigingsmiddelen c.q. harde rei- nigingsborstels etc. voor de reiniging. Deze zouden het oppervlak van het product kunnen beschadigen. Droog uw mengkraan na ieder gebruik af met

en doek om eventuele kalkaanslag te vermijde

Reinig de mengkraan met een vochtige, zachte doek en indien nodig met een mild reinigings- middel. Bij het niet in acht nemen van de onderhoudsinstruc- ties dient u rekening te houden met beschadigingen aan het oppervlak. In dit geval komen garantieclaims te vervallen. Cartouche vervangen Een cartouche

is een aan slijtage onderhevig onderdeel, dat op basis van kalkgehalte c.q. veront- reiniging van het water moet worden vervangen. Deze stelt u vast als de hendel

moeilijk te ge- bruiken is. Een nieuw cartouche

kunt u bij het aangegeven servicepunt verkrijgen. Opmerking: Voor deze stap hebt u een steek- sleutel SW 27 mm of een mengkraantang nodig. Om de cartouche

te vervangen, gaat u als volgt te werk: Draai de hoofdkraan dicht. Laat het in de leidin

achtergebleven water weglopen. Verwijder het warm- / koudplaatje

door een vlak voorwerp tussen de rand van het warm- / koudplaatje

en de buitenkant van de hendel

te schuiven. Opmerking: Druk het warm- / koudplaatje

voorzichtig met een geringe druk naar buiten, om het oppervlak niet te beschadigen. Draai de borgschroef

met een binnenzes- kantsleutel los door deze tegen de klok in te draaien. VOORZICHTIG! Draai de borgschroef

er niet volledig uit. Verwijder deze slechts zover totdat de hendel

makkelijk verwijderd kan worden. Haal de hendel

eraf, gebruik hiervoor geen tang of steeksleutel. Anders kan dit tot beschadigingen aan het product leiden. 270065_Wannenfuell-Brause-Armatur_Content_OS.indd 26 17.08.15 16:1227 NL/BE Onderhoud en reiniging / Afvoer / Informatie / Garantie en service Bediening / Onderhoud en reiniging Draai de zich eronder bevindende cartouche- borgmoer

met een mengkraantang of een steeksleutel SW 27 mm los en haal de comple- te cartouche

uit de kraanbehuizing

Plaats de nieuwe cartouche

weer op precies dezelfde manier in de kraanbehuizing

Opmerking: Let erop, dat de dichting onder de cartouche

correct gepositioneerd is. Zorg ervoor dat de geleidingen in de daarvoor bedoelde gaten zitten. Monteer alle eerder genoemde delen weer. Draai de cartoucheborgmoer

met een meng- kraantang of een steeksleutel SW 27 mm vast, terwijl u gelijktijdig de mengkraan tegen de draaibeweging vast houdt. Hierdoor bereikt u de dichtheid en zorgt u ervoor, dat de hendel soepel te bewegen is. VOORZICHTIG! Zorg ervoor, dat het warm- / koudplaatje

correct worden geplaatst. De juiste montage is: links = rood (warm water), rechts = blauw (koud water). Afvoer De verpakking bestaat uit milieuvriende- lijke grondstoffen die u via de plaatselijke recyclingcontainers kunt afvoeren. Uw gemeentelijke overheid verstrekt informatie over de mogelijkheden om het uitgediende product te verwijderen. Informatie Drinkbaarheid van leidingwater Informeer bij uw gemeente over de drinkbaar- heid van het water in uw stad / gemeente. Principieel gelden de volgende adviezen voor de drinkbaarheid van leidingwater: Laat water uit leidingen even lopen wanneer het langer dan vier uur in de leidingen heeft stil gestaan. Gebruik geen stagnatiewater voor het bereiden van voeding en drank, vooral niet bij het voeden van zuigelingen. Anders kan gevaar voor de gezondheid ontstaan. Vers water kunt u daaraan herkennen dat het duidelijk kouder uit de leiding komt dan stagnatiewater. Gebruik geen stagnatiewater uit verchroomde leidingen voor de voeding en / of lichamelijke verzorging wanneer u allergisch op nikkel rea- geert. Dergelijk water kan sterk nikkelhoudend zijn en een allergische reactie veroorzaken. Gebruik geen drinkwater uit loden leidingen voor de bereiding van voeding voor zuigelingen en / of voor de bereiding van levensmiddelen tijdens het zwangerschap. Lood wordt aan het drinkwater afgegeven en is vooral voor zuige- lingen en kleine kinderen uiterst schadelijk voor de gezondheid. Garantie en service De garantieperiode bedraagt drie jaar en begint op de dag van aankoop. Bewaar de kassabon als bewijs voor uw aankoop. Mocht u desalniettemin tijdens de garantieperiode een defect vaststellen, kunnen defecte armaturen, nadat u contact hebt opgenomen met de klanten- service, ongefrankeerd aan het aangegeven servi- ceadres worden opgestuurd. U ontvangt dan gratis een nieuwe of een gerepareerde mengkraan. Na afloop van de garantieperiode hebt u eveneens de mogelijkheid om de defecte mengkraan voor re- paraties naar het aangegeven adres op te sturen. Na verstrijken van de garantieperiode moeten alle voorkomende reparaties vergoed worden. Opmerking: Eisl Sanitär GmbH vervangt binnen de garantieperiode gratis defecte armaturen of stelt dienovereenkomstige reserve-onderdelen ter be- schikking. Een financiële restitutie van de koopprijs van de defecte armatuur door Eisl Sanitär GmbH is niet mogelijk. Uw wettelijke rechten worden door deze garantie niet beperkt. 270065_Wannenfuell-Brause-Armatur_Content_OS.indd 27 17.08.15 16:1228 NL/BE Garantie en service De garantieperiode wordt niet verlengd door de garantie. Dat geldt ook voor vervangen en uitge- wisselde onderdelen. In veel gevallen ligt de reden voor reclamaties bij bedieningsfouten. Deze zouden zonder problemen per telefoon of e-mail kunnen worden verholpen. Neem a.u.b. contact op met het voor u ingerichte servicepunt, voordat u de meng- kraan bij de fabrikant reclameert: NL: Eisl Sanitär GmbH Mattseer Landesstraße 8 A-5101 Bergheim Tel.: 00800-87934629* Tel.: +43-662-879346-29 Fax : +43-662-879346-50 E-Mail: service@eisl.at
