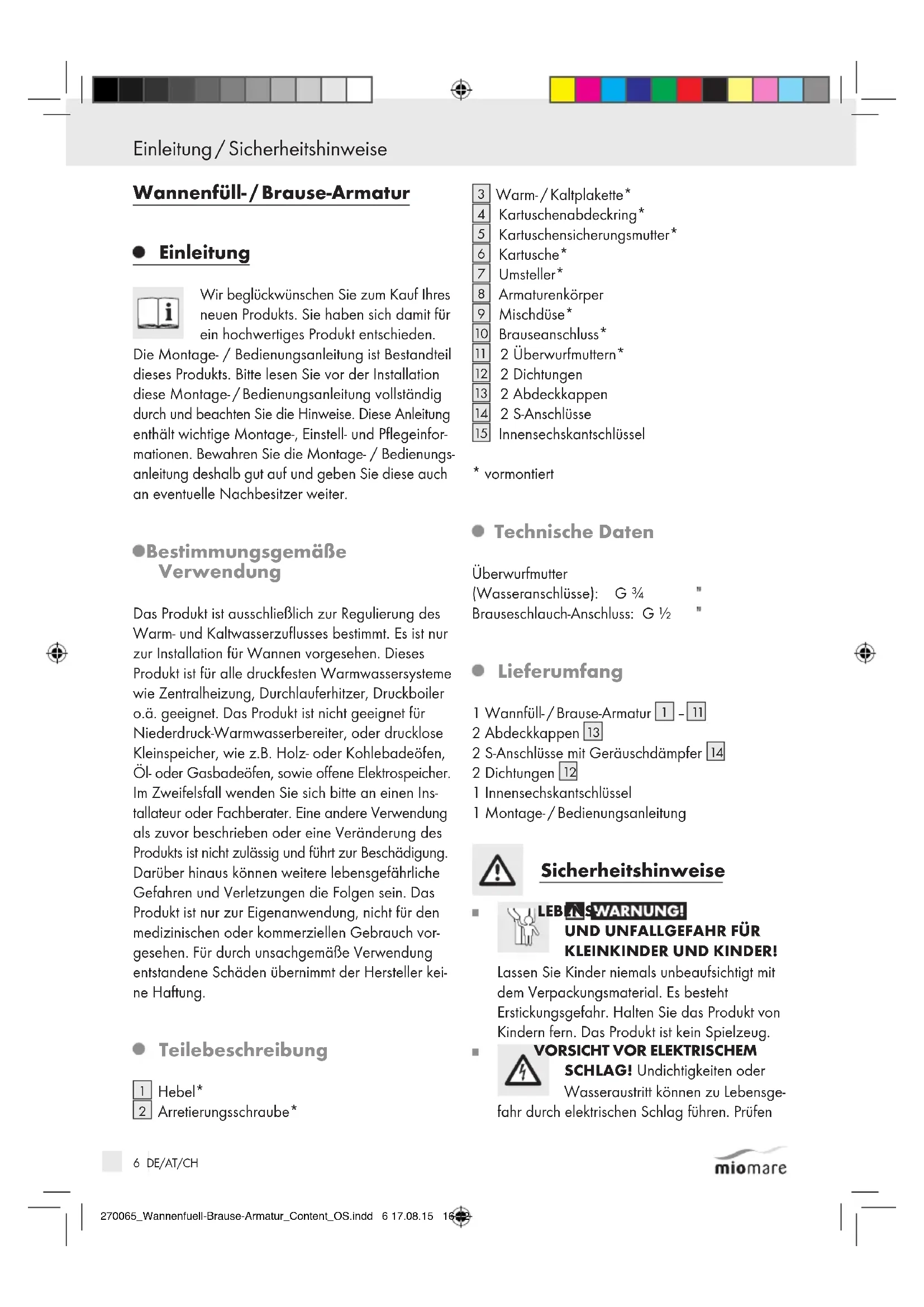

270065_Wannenfuell-Brause-Armatur_Cover_OS.indd 4 17.08.15 16:12270065_Wannenfuell-Brause-Armatur_Cover_OS.indd 5 17.08.15 16:125 DE/AT/CH Inhaltsverzeichnis Einleitung Bestimmungsgemäße Verwendung ....................................................................................................Seite 6 Teilebeschreibung ...............................................................................................................................Seite 6 Technische Daten ................................................................................................................................Seite 6 Lieferumfang ........................................................................................................................................ Seite 6 Sicherheitshinweise ................................................................................................................Seite 6 Montage Armatur anschließen ........................................................................................................................... Seite 7 Zubehör (Brauseschlauch und Duschkopf) anschließen ...................................................................Seite 7 Bedienung Inbetriebnahme ...................................................................................................................................Seite 8 Wartung und Reinigung Armatur pflegen und reinigen ............................................................................................................Seite 8 Kartusche austauschen .......................................................................................................................Seite 8 Entsorgung .....................................................................................................................................Seite 9 Informationen Trinkbarkeit von Leitungswasser ......................................................................................................... Seite 9 Garantie und Service ............................................................................................................Seite 9 270065_Wannenfuell-Brause-Armatur_Content_OS.indd 5 17.08.15 16:126 DE/AT/CH Wannenfüll- / Brause-Armatur Einleitung Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Montage- / Bedienungsanleitung ist Bestandteil dieses Produkts. Bitte lesen Sie vor der Installation diese Montage- / Bedienungsanleitung vollständig durch und beachten Sie die Hinweise. Diese Anleitung enthält wichtige Montage-, Einstell- und Pflegeinfor- mationen. Bewahren Sie die Montage- / Bedienungs- anleitung deshalb gut auf und geben Sie diese auch an eventuelle Nachbesitzer weiter. Bestimmungsgemäße Verwendung Das Produkt ist ausschließlich zur Regulierung des Warm- und Kaltwasserzuflusses bestimmt. Es ist nur zur Installation für Wannen vorgesehen. Dieses Produkt ist für alle druckfesten Warmwassersysteme wie Zentralheizung, Durchlauferhitzer, Druckboiler o.ä. geeignet. Das Produkt ist nicht geeignet für Niederdruck-Warmwasserbereiter, oder drucklose Kleinspeicher, wie z.B. Holz- oder Kohlebadeöfen, Öl- oder Gasbadeöfen, sowie offene Elektrospeicher. Im Zweifelsfall wenden Sie sich bitte an einen Ins- tallateur oder Fachberater. Eine andere Verwendung als zuvor beschrieben oder eine Veränderung des Produkts ist nicht zulässig und führt zur Beschädigung. Darüber hinaus können weitere lebensgefährliche Gefahren und Verletzungen die Folgen sein. Das Produkt ist nur zur Eigenanwendung, nicht für den medizinischen oder kommerziellen Gebrauch vor- gesehen. Für durch unsachgemäße Verwendung entstandene Schäden übernimmt der Hersteller kei- ne Haftung. Teilebeschreibung

Arretierungsschraube*

Kartuschenabdeckring*

Kartuschensicherungsmutter*

Innensechskantschlüssel

• vormontiert Technische Daten Überwurfmutter (Wasseranschlüsse): G ¾ Brauseschlauch-Anschluss: G ½ Lieferumfang 1 Wannfüll- / Brause-Armatur

2 S-Anschlüsse mit Geräuschdämpfer

1 Innensechskantschlüssel 1 Montage- / Bedienungsanleitung Sicherheitshinweise LEBENS-

UND UNFALLGEFAHR FÜR

KLEINKINDER UND KINDER! Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial. Es besteht Erstickungsgefahr. Halten Sie das Produkt von Kindern fern. Das Produkt ist kein Spielzeug.

VORSICHT VOR ELEKTRISCHEM

SCHLAG! Undichtigkeiten oder Wasseraustritt können zu Lebensge- fahr durch elektrischen Schlag führen. Prüfen Sicherheitshinweise / Montage Einleitung / Sicherheitshinweise 270065_Wannenfuell-Brause-Armatur_Content_OS.indd 6 17.08.15 16:127 DE/AT/CH Sie alle Verbindungen sorgfältig auf Dichtigkeit. Stellen Sie zudem sicher, dass alle Leitungen von elektrischen Geräten korrekt und sicher instal- liert sind. VORSICHT! VERLETZUNGSGEFAHR! Stellen Sie sicher, dass alle Teile unbeschädigt und sachgerecht montiert sind. Bei unsachge- mäßer Montage besteht Verletzungsgefahr. Bitte beachten Sie, dass Dichtungen Verschleiß- teile sind, welche von Zeit zu Zeit ausgetauscht werden müssen. Beschädigte Teile können die Sicherheit und Funktion beeinflussen. Achten Sie darauf, dass alle Dichtungen den korrekten Sitz haben. VERBRÜHUNGSGEFAHR! Achten Sie bei der Warmwassereinstellung darauf, dass die Temperatur des Wassers nicht zu heiß einge- stellt ist. VORSICHT! Stellen Sie sicher, dass die Warm- / Kaltplakette

richtig herum eingesetzt ist. Die korrekte Anordnung lautet: links = rot (Warmwasser), rechts = blau (Kaltwasser). VORSICHT! SACHSCHäDEN! Bitte lassen S

die Montage nur durch fachkundige Personen durchführen. Bitte beachten Sie, dass die Dichtungen Verschleißteile sind, welche von Zeit zu Zeit ausgetauscht werden müssen. Undichtigkeiten oder Wasseraustritt können zu erheblichen Sachschäden an Gebäude oder Hausrat führen. Prüfen Sie daher alle Verbin- dungen sorgfältig auf Dichtigkeit. Machen Sie sich vor der Installation mit allen Gegebenheiten vor Ort vertraut, z.B. Wasser- anschluss und Absperrvorrichtung. Das Produkt ist ausschließlich zur Verwendung in Räumen mit einer Temperatur über 0 °C geeignet. Montage Hinweis: Machen Sie sich vor der Montage mit dem Produkt vertraut. Lesen Sie hierzu aufmerksam die nachfolgende Montageanleitung und die Sicher- heitshinweise. Bei fehlerhafter Montage ist die Ge- währleistung – insbesondere für Folgeschäden – ausgeschlossen. VORSICHT! Drehen Sie vor der Installation die Haupt-Wasserzufuhr ab. Ansonsten drohen Verletzungsgefahr und / oder Sachbeschädi- gungen. Armatur anschließen Hinweis: Für diesen Arbeitsschritt benötigen Sie einen Maulschlüssel SW 30 mm und ein Dichtungs- band. Hinweis: Decken Sie zu schraubende Teile jeweils mit einem feuchten Tuch oder mit Kunststoffklammern ab. So verhindern Sie ein Verkratzen. Gehen Sie wie folgt vor: Wickeln Sie ein Dichtungsband um die aufge- rauten Gewindeteile (½ Gewinde) der S-Anschlüsse

Hinweis: Dichtungsband ist nicht im Lieferum- fang enthalten. Schrauben Sie die S-Anschlüsse

mit den abgedichteten Gewindeteilen in die Wandan- schlüsse ein. Richten Sie die eingeschraubten S-Anschlüsse

waagerecht auf das Abstandsmaß der Armatur aus. Schrauben Sie die Abdeckkappen

handfest auf die S-Anschlüsse

bis gegen die Wand. Legen Sie die Dichtungen

in die Überwurf- muttern

und schrauben Sie den Armaturen- körper

mit den Überwurfmuttern

auf die S-Anschlüsse

Zubehör (Brauseschlauch und Duschkopf) anschließen Hinweis: Brauseschlauch und Duschkopf sind nicht im Lieferumfang enthalten. Hinweis: Decken Sie zu schraubende Teile jeweils mit einem feuchten Tuch oder mit Kunststoffklammern ab. So verhindern Sie ein Verkratzen. Sicherheitshinweise / Montage Einleitung / Sicherheitshinweise 270065_Wannenfuell-Brause-Armatur_Content_OS.indd 7 17.08.15 16:128 DE/AT/CH Schrauben Sie einen handelsüblichen Brause- schlauch am Brauseanschluss

fest. Befestigen Sie einen handelsüblichen Duschkopf am Brauseschlauch. Hinweis: Richten Sie sich zusätzlich nach den Montagehinweisen des Zubehörs. Bedienung Inbetriebnahme Prüfen Sie alle Verbindungen nach der ersten Inbe- triebnahme unbedingt sorgfältig auf Dichtigkeit. Prüfen Sie den Betrieb der Armatur. Schwenken Sie dafür den Hebel

in alle erlaubten Positi- onen. Hinweis: Spülen Sie nach längerem Nichtgebrauch der Armatur die Leitungen zunächst gründlich, um Trinkwasser-Stagnation und Rückstände aufzulösen. Öffnen Sie die Haupt-Wasserzufuhr. Öffnen Sie den Hebel

und schwenken Sie ihn nach oben oder unten, um die Stärke des Wasserflusses zu regulieren. Warmwasser: Schwenken Sie den Hebel

nach links. Kaltwasser: Schwenken Sie den Hebel

nach rechts. Hinweis: Ziehen Sie bei geöffneter Mischbatterie den Umsteller

nach oben, um in den Brausebe- trieb zu wechseln. Drücken Sie den Umsteller

nach unten, um den Brausebetrieb zu beenden. Hinweis: Beim Schliessen der Mischbatterie wird der Brausebetrieb automatisch beendet. Wartung und Reinigung Armatur pflegen und reinigen Beachten Sie, dass Sanitärarmaturen einer beson- deren Pflege bedürfen. Beachten Sie daher die folgenden Anweisungen: Verwenden Sie zur Reinigung keinesfalls Benzin, Lösungsmittel oder aggressive Reiniger, bzw. harte Reinigungsbürsten, etc. Diese könnten die Oberfläche des Produkts beschädigen. Trocknen Sie Ihre Armatur nach jeder Nutzung mit einem Tuch, um eventuelle Kalkablagerungen zu vermeiden. Reinigen Sie die Armatur mit einem feuchten, weichen Tuch und ggf. mit einem milden Reini- gungsmittel. Bei Nichtbeachtung der Pflegeanleitung muss mit Schäden an der Oberfläche gerechnet werden. Garantieansprüche können dann nicht geltend gemacht werden. Kartusche austauschen Eine Kartusche

ist ein Verschleißteil, das je nach Kalkgehalt bzw. Verschmutzung des Wassers aus- getauscht werden muss. Dies stellen Sie fest, wenn sich der Hebel

schwergängig betätigen lässt. Eine neue Kartusche

können Sie bei der ange- gebenen Servicestelle beziehen. Hinweis: Für diesen Arbeitsschritt benötigen Sie einen Maulschlüssel SW 27 mm oder eine Armatu- renzange. Um die Kartusche

auszutauschen, gehen Sie wie folgt vor: Stellen Sie die Haupt-Wasserzufuhr ab. Lassen Sie das restliche Leitungswasser ablaufen. Entfernen Sie die Warm- / Kaltplakette

, in- dem Sie einen flachen Gegenstand zwischen den Rand der Warm- / Kaltplakette

und die Außenseite des Hebels

schieben. Hinweis: Drücken Sie die Warm- / Kaltplaket-

vorsichtig mit leichtem Druck nach Außen, um die Oberfläche nicht zu zerkratzen. Wartung und Reinigung / Entsorgung / Informationen / Garantie und Service Montage / Bedienung / Wartung und Reinigung 270065_Wannenfuell-Brause-Armatur_Content_OS.indd 8 17.08.15 16:129 DE/AT/CH Lösen Sie die Arretierungsschraube

mit einem Innensechskantschlüssel durch Drehen gegen den Uhrzeigersinn. VORSICHT! Drehen Sie die Arretierungs- schraube

nicht vollständig heraus. Lösen Sie diese nur so weit, bis sich der Hebel

leicht abnehmen lässt. Nehmen Sie den Hebel

ab. Schrauben Sie den Kartuschenabdeckring

ab, verwenden Sie dazu keine Zange oder Schraubenschlüssel. Andernfalls kann es zu Beschädigungen am Produkt kommen. Lösen Sie die darunter liegende Kartuschensiche- rungsmutter

mit einer Armaturenzange oder einem Maulschlüssel SW 27 mm und ziehen die komplette Kartusche

aus dem Armaturen- körper

Setzen Sie die neue Kartusche

wieder genauso in den Armaturenkörper

ein. Hinweis: Achten Sie darauf, dass die Dichtung unter der Kartusche

korrekt sitzt. Stellen Sie sicher, dass die Führungen in den dafür vorge- sehenen Löchern sitzen. Montieren Sie alle zuvor genannten Teile wieder. Ziehen Sie die Kartuschensicherungsmutter

mit einer Armaturenzange oder einem Maul-

hlüssel SW 27 mm an, während Sie gleichzeitig die Armatur gegen die Drehbewegung festhalte

Dadurch erreichen Sie die Dichtigkeit und sorg

dafür, dass die Hebelbewegung nicht schwer- gängig wird. VORSICHT! Stellen Sie sicher, dass die Warm- / Kalt-Plakette

richtig herum eingesetzt ist. Die korrekte Anordnung lautet: links = rot (Warmwasser), rechts = blau (Kaltwasser). Entsorgung Die Verpackung besteht aus umwelt- freundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können. Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde oder Stadtverwaltung. Informationen Trinkbarkeit von Leitungswasser Informieren Sie sich bei Ihren örtlichen Behör- den über die Trinkbarkeit des Wassers in Ihrer Stadt / Gemeinde. Generell gilt für die Trinkbarkeit von Leitungswasser folgende Empfehlung: Lassen Sie Wasser aus Leitungen eine kurze Zeit laufen, wenn es länger als vier Stunden in den Leitungen stagniert hat. Verwenden Sie kein Stagnationswasser zur Zubereitung von Speisen und Getränken, besonders nicht bei der Ernährung von Säuglingen. Andernfalls können gesundheitliche Beschwerden auftreten. Frisches Wasser können Sie daran erkennen, dass es spürbar kühler die Leitung verlässt, als Stagnationswasser. Verwenden Sie kein Stagnationswasser aus verchromten Leitungen zur Ernährung und / oder zur Körperpflege, wenn Sie gegen Nickel aller- gisch sind. Solches Wasser kann stark nickel- haltig sein und eine allergische Reaktion her- vorrufen. Nutzen Sie kein Trinkwasser aus Bleileitungen für die Zubereitung von Säuglingsnahrung und / oder während der Schwangerschaft für die Zubereitung von Lebensmitteln. Blei wird ins Trinkwasser abgegeben und ist für Säuglinge und Kleinkinder besonders gesundheitsschädlich. Garantie und Service Die Garantiezeit beträgt drei Jahre und beginnt am Tag des Kaufs. Bitte bewahren Sie den Kassenbon als Nachweis für den Kauf auf. Sollten sich dennoch während der Garantiezeit Mängel herausstellen, können defekte Armaturen nach Kontaktaufnahme mit dem Servicedienst unfrei an die angegebene Serviceadresse gesandt werden. Sie erhalten dann eine neue oder eine reparierte Armatur kostenlos zurück. Wartung und Reinigung / Entsorgung / Informationen / Garantie und Service Montage / Bedienung / Wartung und Reinigung 270065_Wannenfuell-Brause-Armatur_Content_OS.indd 9 17.08.15 16:1210 DE/AT/CH Garantie und Service Nach Ablauf der Garantiezeit haben Sie ebenfalls die Möglichkeit, die defekte Armatur zwecks Repa- ratur an die angegebene Adresse zu senden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig. Hinweis: Die Eisl Sanitär GmbH ersetzt innerhalb der Garantiezeit defekte Armaturen kostenfrei, oder stellt entsprechende Ersatzteile zur Verfügung. Eine finanzielle Rückerstattung des Kaufpreises defekter Armaturen ist seitens der Eisl Sanitär GmbH nicht möglich. Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt. Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Das gilt auch für ersetzte und aus- getauschte Teile. In vielen Fällen liegt der Grund für Reklamationen in Bedienungsfehlern. Diese könnten ohne Weiteres telefonisch oder per E-Mail behoben werden. Bitte wenden Sie sich an die für Sie einge- richtete Servicestelle, bevor Sie die Armatur beim Hersteller reklamieren: DE: Eisl Handels GmbH Schlossplatz 1 D-83410 Laufen Tel: 00800-87934629* Fax: 00800-87934650* E-Mail: kundendienst@eisl.at
