GEBRUIKSAANWIJZING PGDK DAIKIN

__________________________156077 PGDK 156075 PGMK Lezen voor gebruik! Alle veiligheidsinstructies opvolgen! Bewaren voor toekomstig gebruik! NederlandsOver deze gebruiksaanwijzing

FA PG - 06/2019 - 008.15 442 99_02 - NL 1 Over deze gebruiksaanwijzing In deze gebruiksaanwijzing wordt de pompgroep met en zonder menger beschreven (hieronder ook “product” genoemd). Deze gebruiksaanwijzing is onderdeel van het product.

• U mag het product pas gebruiken als u de gebruiksaanwijzing helemaal hebt gelezen en de inhoud ervan hebt begrepen.

• Zorg ervoor dat de gebruiksaanwijzing voor alle werkzaamheden aan en met het product te allen tijde beschikbaar is.

• Geef de gebruiksaanwijzing en alle bij het product horende documenten aan alle gebruikers van het product door.

• Als u van mening bent dat de gebruiksaanwijzing, fouten, tegenstrijdighe- den of onduidelijkheden bevat, neem dan vóór het gebruik ervan contact op met de fabrikant. Deze gebruiksaanwijzing is door de auteurswet beschermd en mag uitslui- tend binnen het wettelijk toegestane kader worden gebruikt. Wijzigingen voorbehouden. Voor schade en gevolgschade die door niet-naleving van deze gebruiksaan- wijzing evenals het niet naleven van de op de plaats van het product gel- dende voorschriften, bepalingen en normen ontstaat, kan de fabrikant op geen enkele wijze aansprakelijk worden gesteld resp. zal er geen enkele vorm van garantie worden verleend.Informatie betreffende de veiligheid

2.1 Waarschuwingen en gevarenklassen

In deze gebruiksaanwijzing vindt u waarschuwingen die op potentiële geva- ren en risico's wijzen. Aanvullend aan de aanwijzingen in deze gebruiksaan- wijzing dient u alle op locatie geldende bepalingen, normen en veiligheids- voorschriften in acht te nemen. Zorg er vóór het gebruik van het product voor dat u alle bepalingen, normen en veiligheidsvoorschriften kent en dat deze worden nageleefd. Waarschuwingen worden in deze gebruiksaanwijzing met symbolen en sig- naalwoorden aangeduid. Afhankelijk van de ernst van een gevaarlijke situatie worden waarschuwingen in verschillende gevarenklassen opgedeeld. Daarnaast worden in deze gebruiksaanwijzing de volgende symbolen gebruikt: GEVAAR GEVAAR duidt op een direct gevaarlijke situatie die bij niet-naleving onver- mijdelijk tot een zwaar of dodelijk ongeval leidt. WAARSCHUWING WAARSCHUWING duidt op een mogelijke gevaarlijke situatie die bij niet- naleving tot een zwaar of dodelijk ongeval of materiële schade kan leiden. AANWIJZING AANWIJZING duidt op een mogelijk gevaarlijke situatie die bij niet-naleving tot materiële schade kan leiden. Dit is het algemene waarschuwingssymbool. Het duidt op het gevaar voor letsels en materiële schade. Neem alle in verband met dit symbool beschreven aanwijzingen in acht om ongevallen met dodelijke afloop, letsels en materiële schade te voorkomen.Informatie betreffende de veiligheid

Dit product is uitsluitend geschikt voor het laten circuleren van de volgende media in intrinsiek veilige, gesloten thermische verwarmingsinstallaties:

• verwarmingswater conform VDI 2035

• water-glycol-mengsels met maximaal 20% bijmenging Een ander gebruik is niet conform de voorschriften en veroorzaakt risico's. Controleer vóór het gebruik van het product of het product geschikt is voor de door u voorziene toepassing. Houd hierbij in ieder geval rekening met het volgende:

• alle op locatie geldende bepalingen, normen en veiligheidsvoorschriften

• alle voor het product gespecificeerde bepalingen en gegevens

• de bepalingen van de door u voorziene toepassing Voer daarenboven een risicobeoordeling uit met betrekking tot de concrete, door u voorziene toepassing volgens een erkende procedure en tref in over- eenstemming met het resultaat alle vereiste veiligheidsmaatregelen. Houd hierbij ook rekening met de mogelijke gevolgen van de inbouw of integratie van het product in een systeem of installatie. Voer bij het gebruik van het product alle werkzaamheden uitsluitend uit onder de in de gebruiksaanwijzing en op het typeplaatje gespecificeerde voorwaar- den en binnen de gespecificeerde gegevens en in overeenstemming met alle op locatie geldende bepalingen, normen en veiligheidsvoorschriften. Dit symbool waarschuwt voor gevaarlijke elektrische span- ning. Als dit symbool in een waarschuwing te zien is, is er sprake van gevaar voor een elektrische schok.Informatie betreffende de veiligheid

2.3 Te verwachten verkeerd gebruik

Het product mag in het bijzonder in de volgende gevallen en voor de vol- gende doelen niet worden toegepast:

• gebruik met drinkwater

• gebruik met kleverige, bijtende of licht ontvlambare media

• gebruik in installaties met temperaturen boven 110 °C (bijv. zonne-installaties)

2.4 Kwalificatie van het personeel

Werkzaamheden aan en met dit product mogen uitsluitend door geschoolde krachten worden uitgevoerd die de inhoud van deze gebruiksaanwijzing en alle bij het product horende documenten kennen en begrijpen. De geschoolde krachten moeten op grond van hun vakkundige opleiding, kennis en ervaringen in staat zijn om mogelijke gevaren te voorzien en te her- kennen die door de toepassing van het product kunnen ontstaan. De geschoolde krachten moeten op de hoogte zijn van alle geldende bepa- lingen, normen en veiligheidsvoorschriften die bij werkzaamheden aan en met het product in acht moeten worden genomen.

2.5 Persoonlijke beschermende uitrusting

Gebruik altijd de vereiste persoonlijke beschermende uitrusting. Houd er bij werkzaamheden aan en met het product ook rekening mee dat op locatie gevaren kunnen voorkomen die niet direct van het product uitgaan.

2.6 Wijzigingen aan het product

Voer uitsluitend werkzaamheden aan en met het product uit die in deze gebruiksaanwijzing staan beschreven. Breng geen wijzigingen aan die in deze gebruiksaanwijzing niet beschreven staan.Transport en opslag

FA PG - 06/2019 - 008.15 442 99_02 - NL 3 Transport en opslag Het product kan door verkeerd transport en onjuiste opslag worden bescha- digd. AANWIJZING

BESCHADIGING VAN HET PRODUCT

• Zorg ervoor dat tijdens het transport en de opslag van het product de gespe- cificeerde omgevingscondities worden nageleefd.

• Gebruik voor het transport de originele verpakking.

• Sla het product alleen op in een droge en schone omgeving.

• Zorg ervoor dat het transport en de opslag van het product schokvrij plaats- vindt. Niet-naleving van deze aanwijzingen kan tot materiële schade leiden.Productbeschrijving

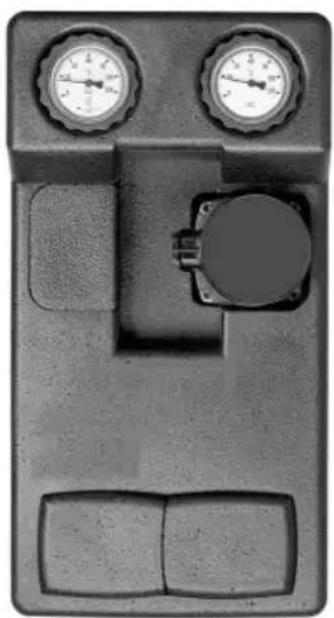

FA PG - 06/2019 - 008.15 442 99_02 - NL 4 Productbeschrijving Het product is een voorgemonteerde, op lekdichtheid gecontroleerde en warmte-geïsoleerde pompgroep. De universele isolatie maakt de inbouw mogelijk van nagenoeg elke stan- daard in de handel verkrijgbare circulatiepomp (met aansluiting G1

en een bouwlengte van 180 mm) zonder veel nabewerking. Door de tweede kogelafsluiter in de terugstroomleiding kan de pomp worden vervangen zonder dat de installatie moet worden leeggemaakt. Door het modulaire systeem kan bovendien de voorloop naar keuze links of rechts worden aangebracht. Optioneel kunnen in alle kogelafsluiters tempe- ratuursensoren Ø 6 mm worden gemonteerd.Productbeschrijving

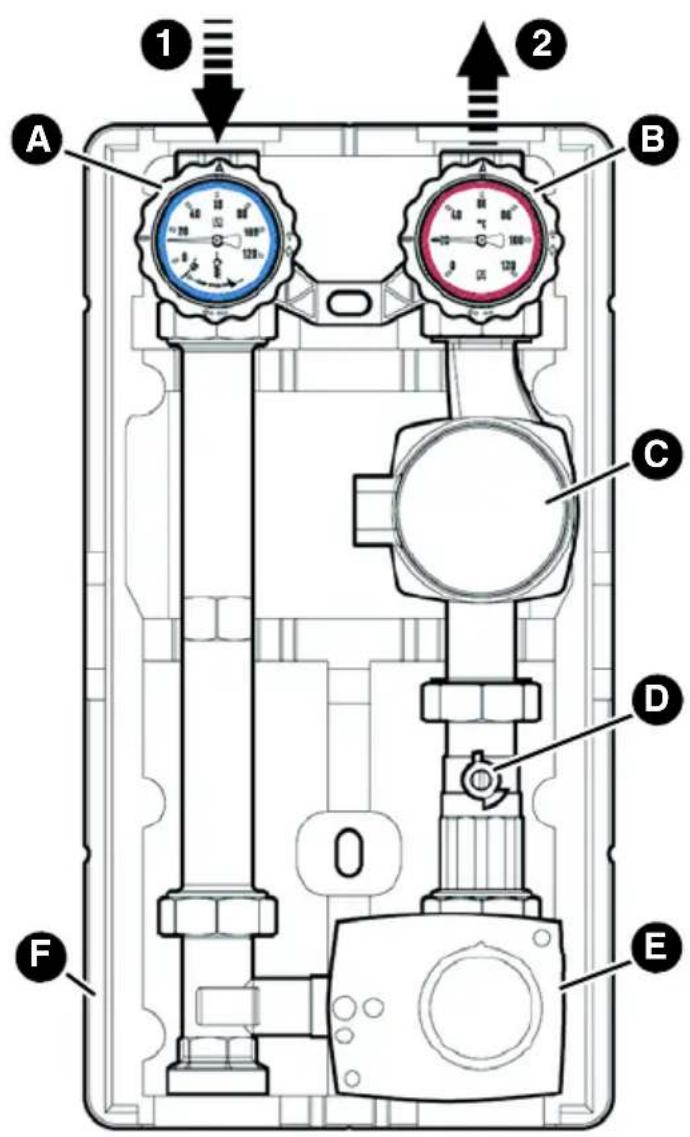

A. Kogelafsluiter, afsluitbaar, met thermometer blauw en zwaartekrachtrem B. Kogelafsluiter, afsluitbaar, met thermometer rood C. Circulatiepomp (verschil- lende fabrikanten) D. Kogelafsluiter E. 3-weg-menger met servo- motor F. Isolatie Afbeelding 1: PrimoTherm® componenten

AProductbeschrijving

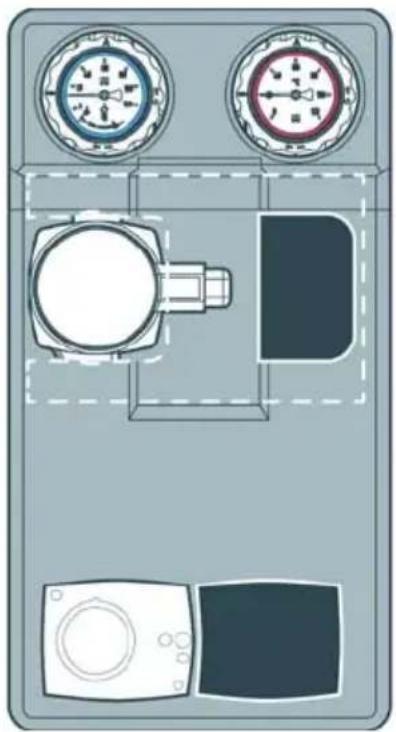

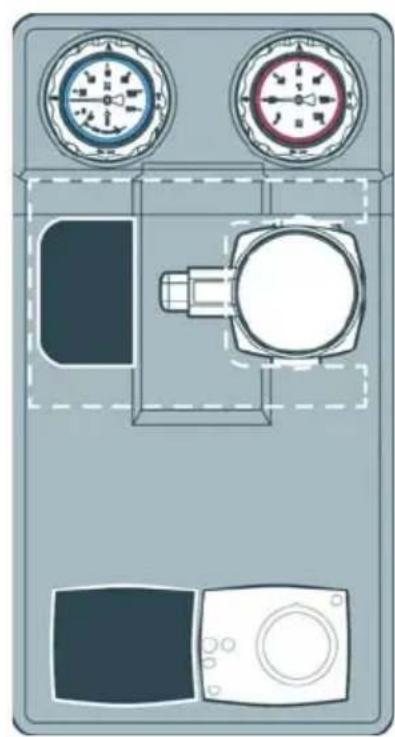

De variabele isolatie kan worden gebruikt om de voorloop links of rechts aan te brengen. Afbeelding 2: Voorloop rechts (afbeelding links) Afbeelding 3: Voorloop links (afbeelding midden) Afbeelding 4: Zonder servomotor (afbeelding rechts)Productbeschrijving

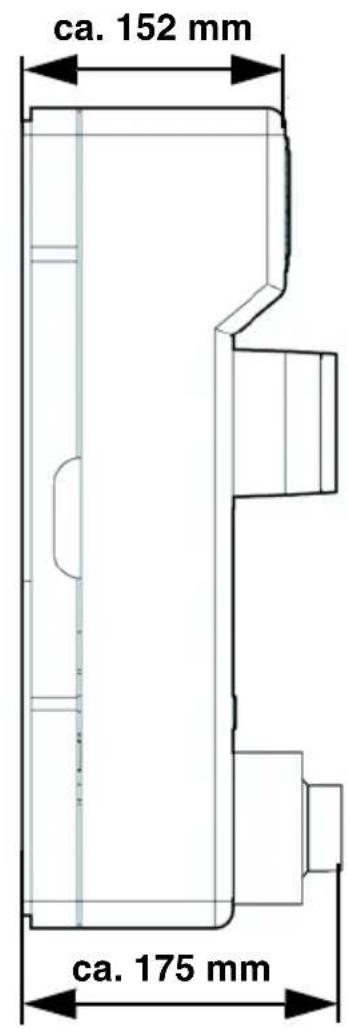

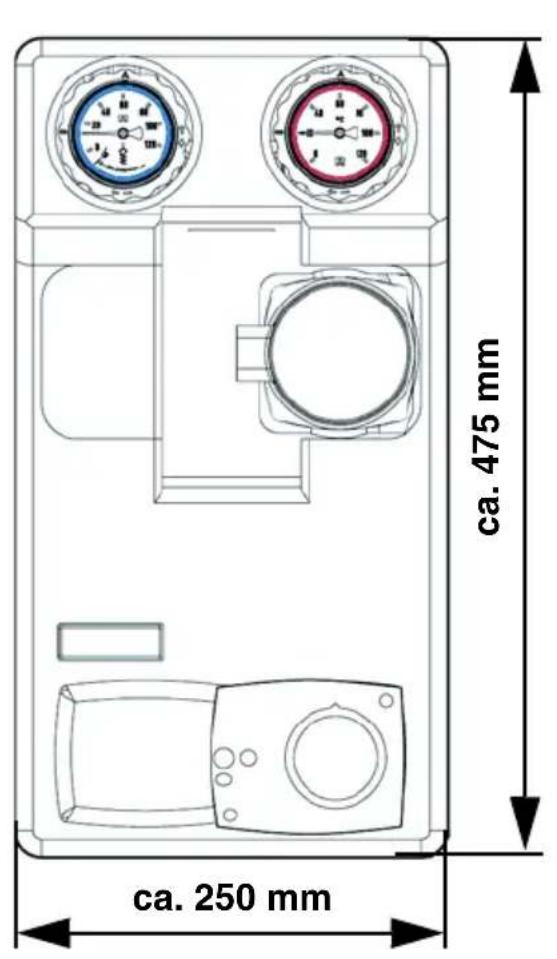

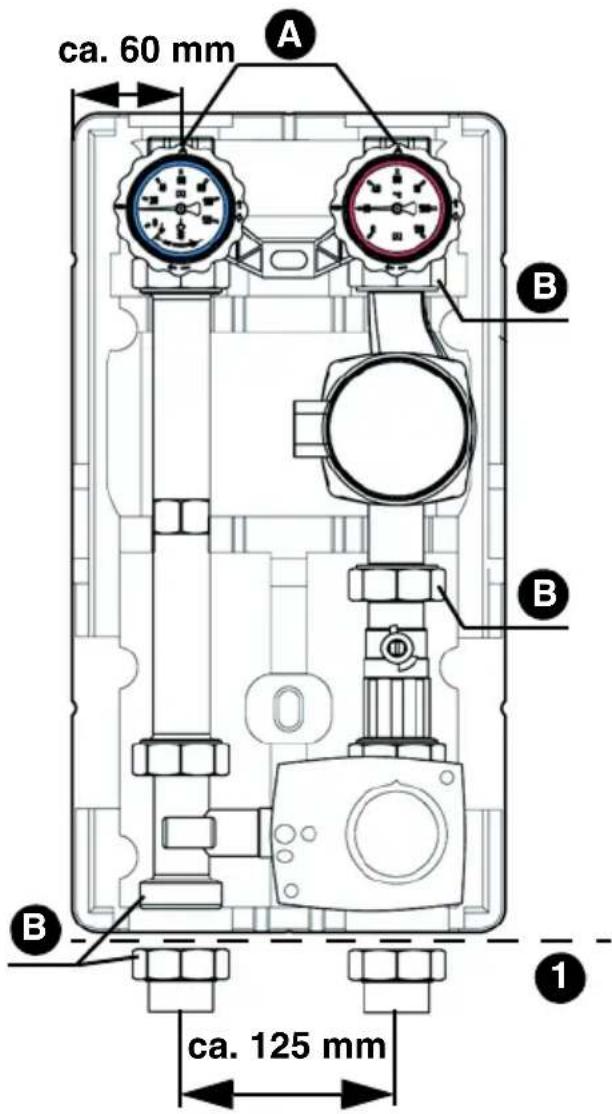

4.3 Afmetingen en aansluitingen

Bij uitvoering met circulatiepomp, zie handleiding van de fabrikant van de pomp. A. G1 B. G1½

ca. 125 mm ca. 60 mmProductbeschrijving

Parameter Waarde Algemene gegevens Afmetingen met isolatie (B x H x D) 250 x 475 x 152 mm Gewicht Ca. 5,5 kg met menger Ca. 7,2 kg zonder menger Materiaal appendages Messing Materiaal isolatie Polypropyleen EPP Installatiedruk Max. 10 bar (neem de maximale druk van de gebruikte circulatie pomp in acht) Asafstand 125 mm Systeemaansluitingen Ketel R1

Temperatuurbereik Medium Max. 110 °C Drukverlies Voorloopleiding Kvs = 6,9 m

Terugstroomleiding Kvs = 6,7 m

Zorg ervoor dat het product zo wordt gemonteerd dat in de ingebouwde toestand geen externe krachten op de appendages inwerken. Zorg ervoor dat het product door las- en soldeerwerkzaamheden aan de installatie niet wordt oververhit. - Bouw het product pas in na deze werkzaamheden. Zorg ervoor dat de nominale druk van het product aan de geplande waarde van de installatie voldoet. Zorg ervoor dat de vloeistof in de installatie verenigbaar is met het toepas- singsgebied van het product. Zorg ervoor dat de leiding van het product vóór de montage goed is door- gespoeld. - Verontreinigingen zoals laskorrels, hennep of metalen spaanders maken het product ondicht. WAARSCHUWING

BRANDWONDEN DOOR HETE VLOEISTOF

Water in verwarmingsinstallaties staat onder een hoge druk en kan temperatu- ren tot meer dan 100 °C bereiken.

• Vergewis u ervan dat het verwarmingswater is afgekoeld voordat u de instal- latie opent en het product monteert. Niet-naleving van deze aanwijzing kan tot de dood, zware letsels of mate- riële schade leiden.Montage

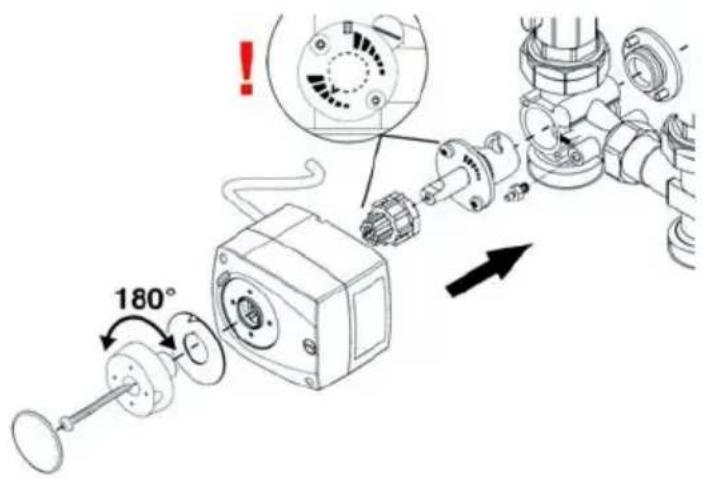

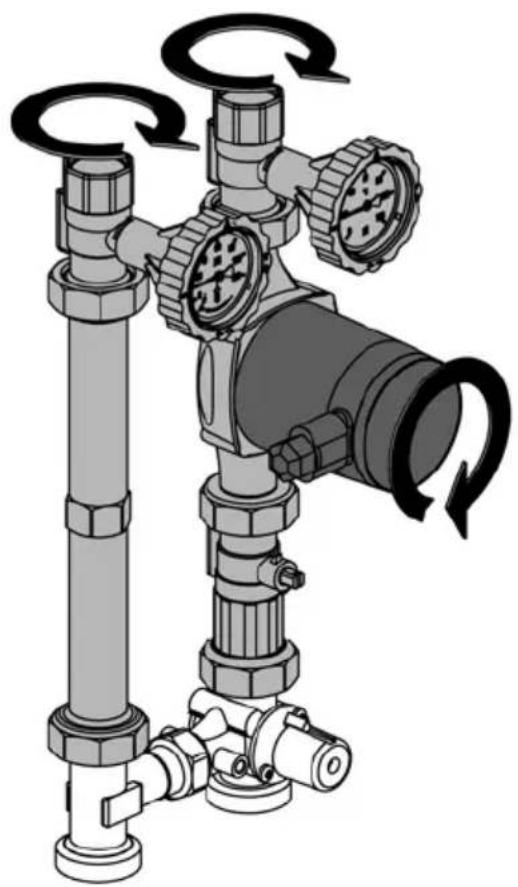

5.1.1 Voorloop/terugloop wisselen

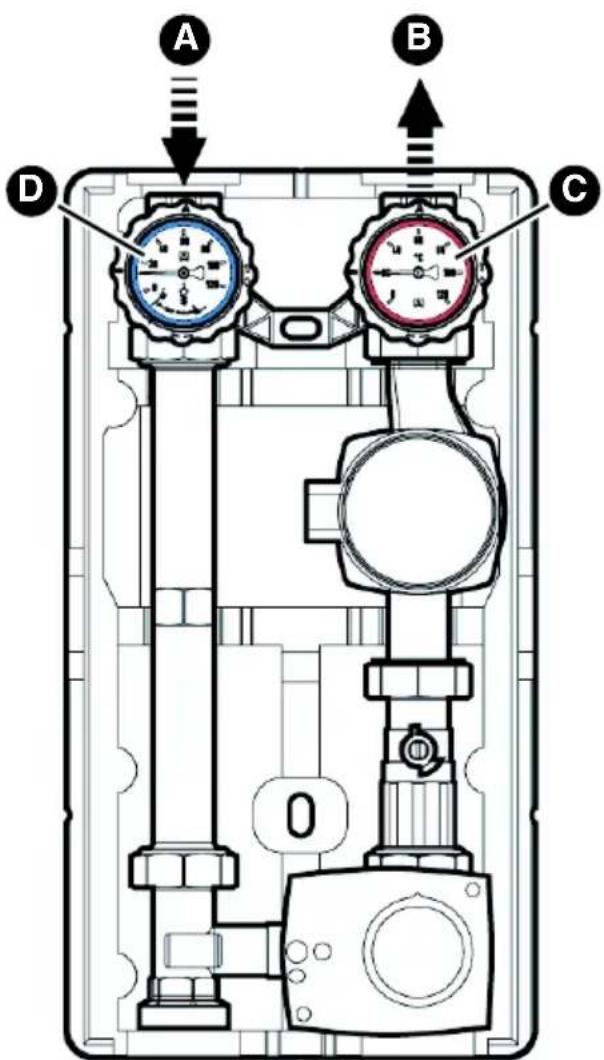

Indien niet anders vermeld hebben alle gegevens in deze gebruiksaanwij- zing betrekking op de inbouwwijze “voorloop rechts”. A. Terugloop B. Voorloop C. Rode thermometer-afslui- ter D. Blauwe thermometer- afsluiter Afbeelding 5: Voorloop rechts (oorspronkelijke toestand)

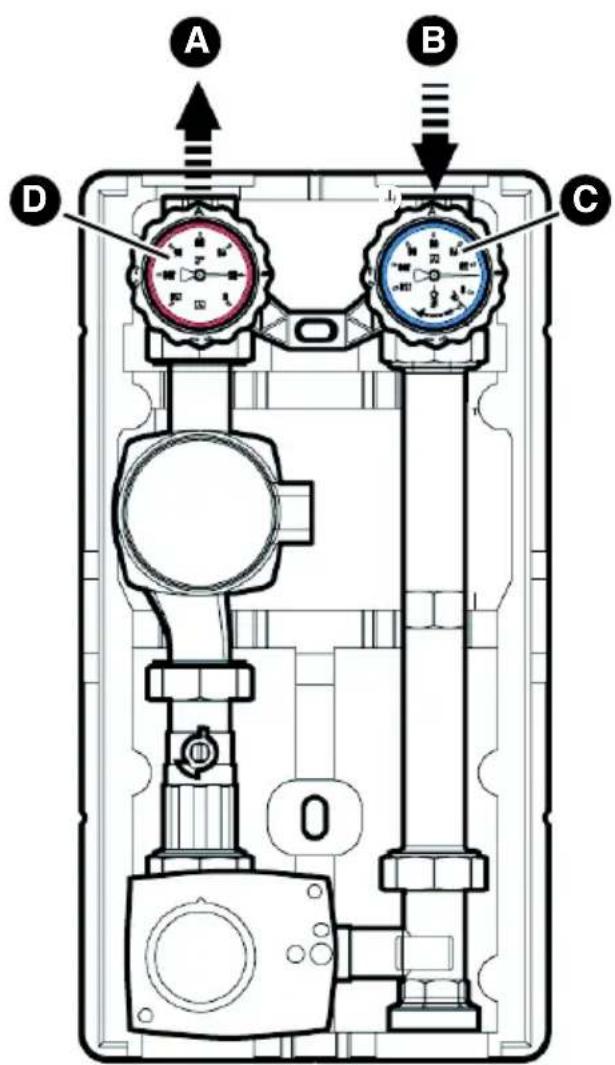

FA PG - 06/2019 - 008.15 442 99_02 - NL A. Voorloop B. Terugloop C. Blauwe thermometer- afsluiter D. Rode thermometer-afslui- ter Afbeelding 6: Voorloop links

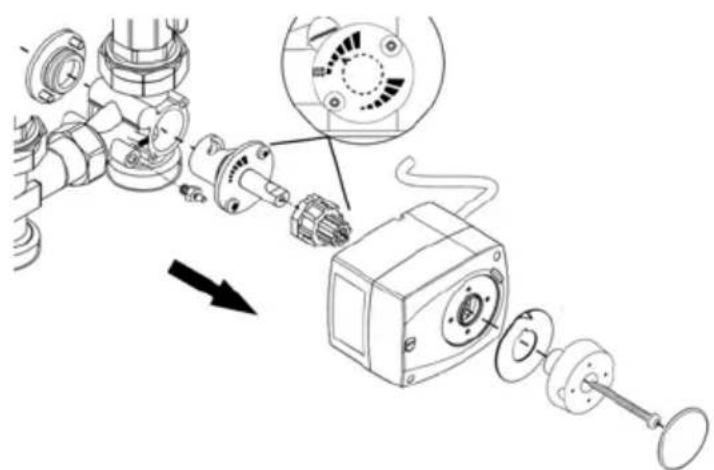

4. Bouw de servomotor uit.Montage

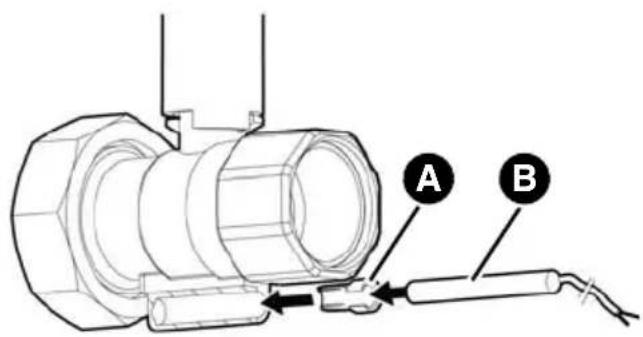

5.1.2 Temperatuursensor monteren (optioneel)

tie aan. Al naargelang het type tem- peratuursensor (B) kan het nodig zijn dat de klemhuls (A) moet worden ingekort. A BMontage

1. Verwijder de isolatie.

2. Schroef de pompgroep op de moduleverdeler.

3. Schroef de buisleidingen van de verwarmingskringloop spanningsvrij

vast aan de bovenste aansluitingen.

4. Breng de complete isolatie aan.

• Vergewis u bij het aansluiten van het product ervan dat het product niet wordt blootgesteld aan mechanische belastingen en spanningen.

• Bouw, indien nodig, een ribbelbuiscompensator in om mechanische belas- tingen en spanningen te compenseren. Niet-naleving van deze aanwijzingen kan tot materiële schade leiden. AANWIJZING

MECHANISCHE BELASTING EN SPANNINGEN

• Vergewis u bij het monteren van het product aan de wand ervan dat het pro- duct niet wordt blootgesteld aan mechanische belastingen en spanningen. Niet-naleving van deze aanwijzingen kan tot materiële schade leiden.Montage

9. Hang het product met de onderste isolatie in en zet het product vast met

onderlegplaatje en moer. 10.Verbind de buisleidingen van de verwarmingskring met de aansluitingen van de appendages en schroef ze spanningsvrij vast. 11.Breng de bovenste isolatie aan.

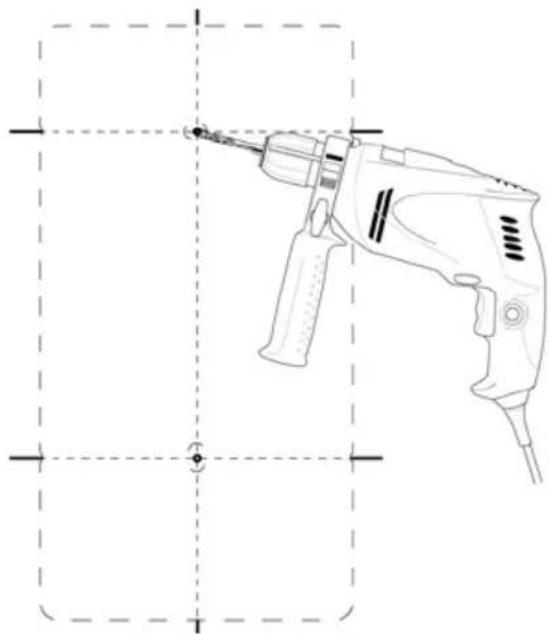

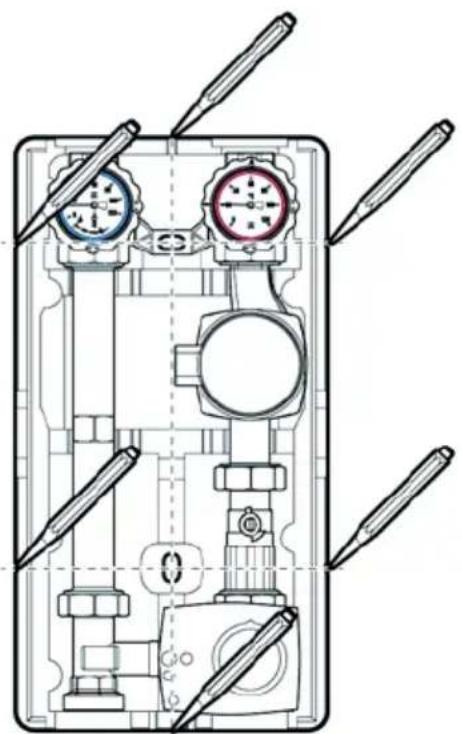

1. Verwijder de bovenste isolatie.

2. Houd het product tegen de wand

en breng in de juiste stand met een waterpas.

3. Maak op zes punten markeringen.

4. Verbind de tegenover elkaar lig-

gende punten met elkaar.

5. Boor steeds bij de middelste mar-

keringen een gat. (Ø 10 mm).

6. Breng de bijgevoegde pluggen

7. Draai boven de lange stokschroef

8. Draai beneden de korte stok-

5.3 Elektrische aansluiting

1. Sluit de circulatiepomp en de servomotor aan volgens de betreffende

handleiding van de fabrikant. GEVAAR ELEKTRISCHE SCHOK

• Zorg ervoor dat door het soort elektrische installatie de bescherming tegen elektrische schok (beschermingsklasse, beschermende isolatie) niet wordt verminderd. Niet-naleving van deze aanwijzingen leidt tot de dood of zware letsels. GEVAAR ELEKTRISCHE SCHOK DOOR ONDER SPANNING STAANDE DELEN

• Onderbreek vóór het begin van de werkzaamheden de netspanning en beveilig deze tegen herinschakelen.

• Zorg ervoor dat van elektrisch geleidende voorwerpen of media geen geva- ren kunnen uitgaan. Niet-naleving van deze aanwijzingen leidt tot de dood of zware letsels.Inbedrijfstelling

FA PG - 06/2019 - 008.15 442 99_02 - NL 6 Inbedrijfstelling

6.1 Product in bedrijf nemen

Zorg ervoor dat de thermometer-kogelafsluiters op 0° staan.

1. Voer een druktest uit.

2. Controleer alle schroefverbindingen op dichtheid.

3. Zet voor het vullen van de installatie de kogelafsluiters op 45°.

4. Vul de installatie en zet de installatie onder druk.

5. Zet de kogelafsluiters op 0°.

6.1.1 Thermometer-kogelafsluiters

7 Bedrijf Een correcte werking is alleen mogelijk bij open thermometer-kogelafsluiters en kogelafsluiters (0°-stand, zie hoofdstuk “Thermometer-kogelafsluiters”). Thermometer-kogelafsluiters 0° Normaal bedrijf: zwaartekrachtrem geacti- veerd 90 ° Onderhoud: kogelafsluiter gesloten 45 ° inbedrijfstelling, vullen, ont- luchten, spoelen: beide kanten open (de zwaartekrachtrem is gede- activeerd)Onderhoud

8.1 Onderhoudsinterval

8.2 Onderhoudswerkzaamheden

8.2.1 Defecte circulatiepomp vervangen

2. Vervang de circulatiepomp

(zie handleiding van de fabrikant van de pomp).

3. Open de thermometer-kogelafsluiter en de kogelafsluiter weer

(0°-stand). Tijdstip Werkzaamheden 1 x maandelijks Controleer de verwarmingsinstallatie visueel op lekkages. Indien nodig Vervang de circulatiepomp. GEVAAR ELEKTRISCHE SCHOK DOOR ONDER SPANNING STAANDE DELEN

• Onderbreek vóór het begin van de werkzaamheden de netspanning en beveilig deze tegen herinschakelen. Niet-naleving van deze aanwijzingen leidt tot de dood of zware letsels.Storingen verhelpen

FA PG - 06/2019 - 008.15 442 99_02 - NL 9 Storingen verhelpen Storingen die niet door de in dit hoofdstuk beschreven maatregelen kunnen worden verholpen, mogen alleen door de fabrikant worden hersteld. Neem bij storingen aan de circulatiepomp of de servomotor bovendien de betreffende handleiding van de fabrikant in acht. Probleem Mogelijke oorzaak Oplossing De installatie maakt geluiden Lucht in de installatie Ontlucht de installatie De circulatiepomp is verkeerd ingesteld Controleer de instelling van de circulatiepomp Overige storingen - Neem contact op met de AFRISO-service hotlineBuiten werking stellen en verwijderen

FA PG - 06/2019 - 008.15 442 99_02 - NL 10 Buiten werking stellen en verwijderen Verwijder het product conform de geldende bepalingen, normen en veilig- heidsvoorschriften. Elektronische componenten mogen niet bij het huisvuil worden gegooid. 11 Retourneren Voordat u het product terugstuurt, dient u contact met ons op te nemen. 12 Garantie Informatie over garantie is te vinden in onze Algemene Voorwaarden op inter-net onder www.daikin.com of op de koopovereenkomst.

1. Scheid het product van de voedingsspanning.

2. Demonteer het product (zie hoofdstuk “Montage” in

omgekeerde volgorde).

3. Verwijder het product.__________________________
