HmIPVDMOT - Gemotoriseerde actuator Homematic IP - Gratis gebruiksaanwijzing en handleiding

Producttype	Gemotoriseerde actuator voor verwarmingsklep
Afmetingen	44 × 54 × 50 mm (zonder aansluitkabel)
Gewicht	80 g
Voeding	3,3 VDC, SELV, 120 mA max.
Belangrijkste functies	Regeling van de kamertemperatuur door de positie van de klep en de waterstroom aan te passen. Moet worden gecombineerd met een Homematic IP vloerverwarmingsactuator (HmIP-FALMOT-C12).
Onderhoud en reiniging	Geen onderhoud nodig. Reinigen met een zachte, schone, droge en pluisvrije doek. Geen oplosmiddelen gebruiken.
Veiligheid	Apparaat niet openen. Alleen gebruiken in een droge en stofvrije omgeving. Buiten bereik van kinderen houden. Alleen vaste installatie.
Reserveonderdelen en repareerbaarheid	Klepadapter VA 80 (M30 x 1,5 mm) inbegrepen. Voor andere afmetingen is een adapter nodig (niet meegeleverd). Reparaties overlaten aan een specialist.
Algemene informatie	Merk Homematic IP, type HmIP-VDMOT, beschermingsklasse III, IP20, omgevingstemperatuur 0-50°C, lineaire slag 4,3 ± 0,3 mm, schroefdraad M30 x 1,5 mm.

Veelgestelde vragen - HmIPVDMOT Homematic IP

Hoe installeer ik de Homematic IP actuator?

Schroef de meegeleverde klepadapter (VA 80) op de klep (schroefdraad M30 x 1,5 mm). Plaats vervolgens de actuator op de adapter tot hij vastklikt. Geen gereedschap nodig.

Hoe demonteer ik de actuator?

Druk op de ontgrendeling (demontageknop) en verwijder de actuator van de adapter.

Op welk apparaat moet de actuator worden aangesloten?

De actuator moet worden gecombineerd met een Homematic IP vloerverwarmingsactuator – 12 niveaus, gemotoriseerd (HmIP-FALMOT-C12) om de temperatuur te regelen.

Wat is de voeding van de actuator?

Voedingsspanning: 3,3 VDC, SELV, maximaal stroomverbruik 120 mA.

Hoe reinig ik de actuator?

Reinig met een zachte, schone, droge en pluisvrije doek. Gebruik geen reinigingsmiddelen met oplosmiddelen.

Wat te doen bij een storing van de actuator?

Apparaat niet openen. Laat het controleren door gespecialiseerd personeel. Neem contact op met uw dealer voor technische vragen.

Wat zijn de afmetingen en het gewicht van de actuator?

Afmetingen: 44 x 54 x 50 mm (zonder aansluitkabel). Gewicht: 80 g.

Is het compatibel met alle kleppen?

Het is compatibel met kleppen met een M30 x 1,5 mm schroefdraad. Voor andere afmetingen is een geschikte klepadapter nodig (niet meegeleverd).

Waar vind ik de klepadapter?

De klepadapter VA 80 (M30 x 1,5 mm) is bij de levering inbegrepen. Voor andere afmetingen moet u de bijbehorende adapter apart aanschaffen.

Hoe verwijder ik de actuator aan het einde van zijn levensduur?

Niet bij het huisafval gooien. Inleveren bij een gemeentelijk inzamelpunt voor afgedankte elektrische en elektronische apparatuur. Houd u aan de plaatselijke voorschriften.

GEBRUIKSAANWIJZING HmIPVDMOT Homematic IP

Installatie- en bedieningshandleiding

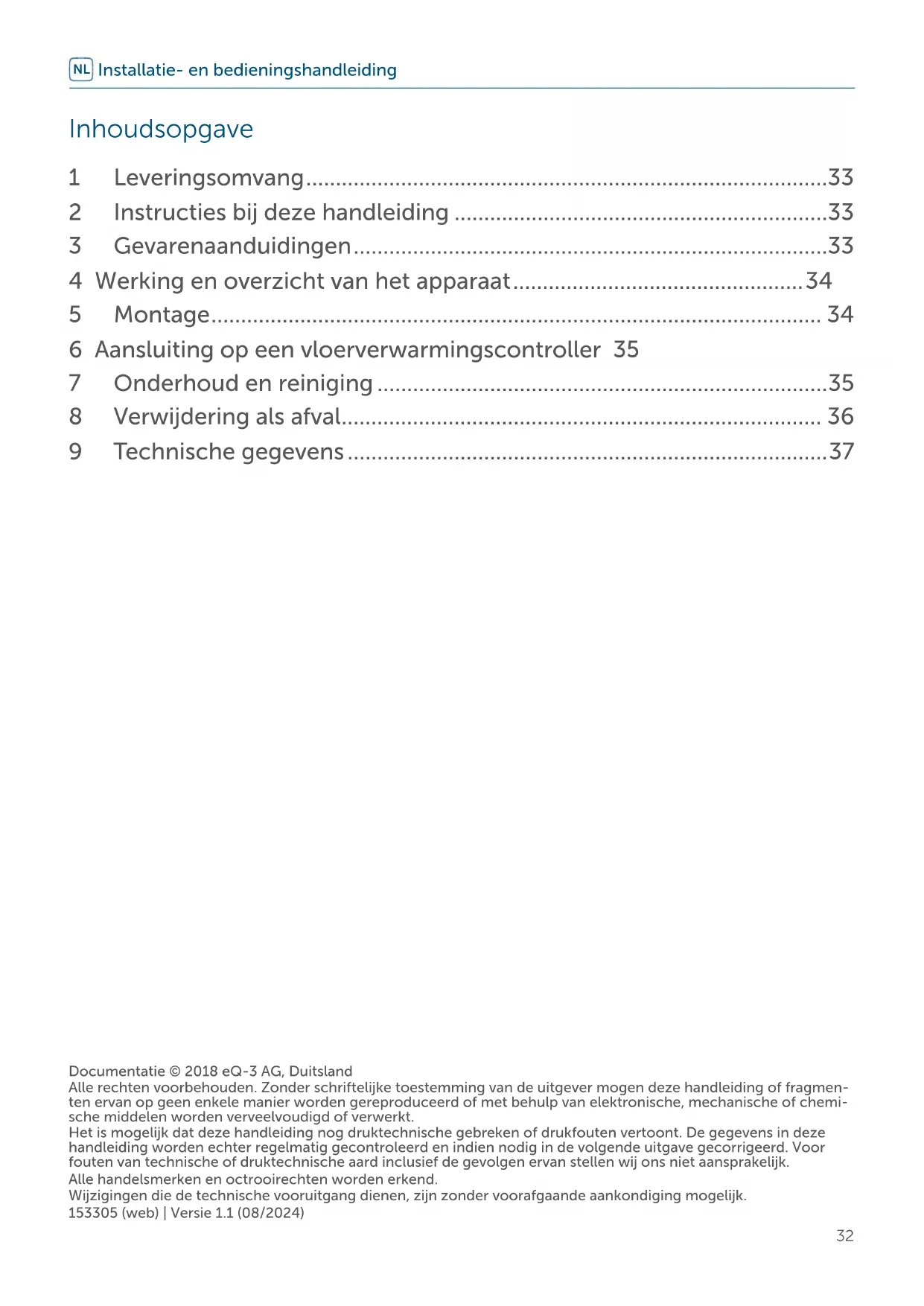

Inhaltsverzeichnis

1 Leveringsomvang....33
2 Instructies bij deze handleiding ....33
3 Gevarenaanduidingen....33
4 Werking en overzicht van het apparaat....34
5 Montage....34
6 Aansluiting op een vloerverwarmingscontroller 35
7 Onderhoud en reiniging 35
8 Verwijdering als afval.... 36
9 Technische gegevens 37

Documentatie © 2018 eQ-3 AG, Duitsland

Alle rechten voorbehouden. Zonder schriftelijke toestemming van de uitgever mogen deze handleiding of fragmenten ervan op geen enkele manier worden gereproduceerd of met behulp van elektronische, mechanische of chemische middelen worden verveelvoudigd of verwerkt.

Het is mogelijk dat deze handleiding nog druktechnische gebreken of drukfouten vertoont. De gegevens in deze handleiding worden echter regelmatig gecontroleerd en indien nodig in de volgende uitgave gecorrigeerd. Voor fouten van technische of druktechnische aard inclusief de gevolgen ervan stellen wij ons niet aansprakelijk.

Alle handelsmerken en octrooirechten worden erkend.

Wijzigingen die de technische vooruitgang dienen, zijn zonder voorafgaande aankondiging mogelijk. 153305 (web) | Versie 1.1 (08/2024)

1 Leveringsomvang

1x Stelaandrijving – gemotoriseerd

1x Kraanadapter VA 80 (draadmaat M30 x 1,5 mm)

1x Handleiding

2 Instructies bij deze handleiding

Lees deze handleiding zorgvuldig door voordat u uw Homematic IP-apparaten in gebruik neemt. Bewaar de handleiding om deze ook later nog te kunnen raadplegen! Als u het apparaat door andere personen laat gebruiken, geef dan ook deze handleiding mee.

Gebruikte symbolen:

Let op! Hier wordt op een risico attent gemaakt.

Opmerking. Dit hoofdstuk bevat aanvullende belangrijke informatie!

3 Gevarenaanduidingen

Open het apparaat niet. Het bevat geen onderdelen die door de gebruiker moeten worden onderhouden. In geval van een defect dient u het apparaat door een specialist te laten controleren.

Om redenen van veiligheid en markering (CE) is het eigenmach- tig verbouwen en/of veranderen van het apparaat niet toegestaan.

Gebruik het apparaat uitsluitend in een droge en stofvrije omgeving, stel het niet bloot aan vocht, trillingen, langdurig zonlicht of andere warmtebronnen, koude en mechanische belastingen.

Het apparaat is geen speel- goed! Laat kinderen er niet mee spelen. Laat verpakkingsma- te- riaal niet rondslingeren. Plas- tic- folie en plastic zakken, stuk- ken piepschuim enz. kunnen voor kin- deren tot gevaarlijk speel- goed worden.

Voor zaak- of personenschade die door een onjuist gebruik of niet-naleving van de gevarenaanduidingen veroorzaakt is, stellen wij ons niet aansprakelijk. In dergelijke gevallen vervalt ieder garantierecht! Voor gevolgschade aanvaarden wij geen aansprakelijkheid!

Het apparaat mag alleen voor vaste installaties worden gebruikt. Het apparaat dient veilig in een vaste installatie te worden bevestigd.

Bij zichtbare schade aan de geïnstalleerde thermostaat/kraanaandrijving, kraan of verwarmingsbuizen, dient u een vakman te raadplegen.

Het apparaat is uitsluitend geschikt voor gebruik in woonruimten en soortgelijke omgevingen.

Elk ander gebruik dan in deze handleiding beschreven, is oneigenlijk en leidt tot de uitsluiting van garantie en aansprakelijkheid.

4 Werking en overzicht van het apparaat

Met de Homematic IP Stelaandrijving – gemotoriseerd kan de kraanpositie worden ingesteld, waardoor de water-stroom en dus de temperatuur in de kamer wordt geregeld.

De aandrijving wordt in combinatie met een Homematic IP-vloerverwarmingsactuator – 12 kanalen, gemotoriseerd (HmIP-FALMOT-C12) gebruikt.

Overzicht apparaten:

(A) Stelaandrijving
(B) Knop voor demontage
(C) Kraanadapter VA 80

A B C

Afbeelding 1

5 Montage

De stelaandrijving kan in elke positie worden gemonteerd (bijvoorbeeld boven het hoofd).
Er is voor de montage geen ge-reedschap nodig.

Ga als volgt te werk om de stelaandrijving te installeren:

• Controleer of uw kraan overeenkomt met de schroefdraadmaat M30 x 1,5 mm. We raden daartoe aan de kraansjabloon te gebruiken (te vinden in het downloadgedeelte op www.homematic-ip.com). Als de schroefdraadafmeting afwijkt, hebt u een dienovereenkomstige kraanadapter nodig.

- Schroef de meegeleverde kraanadapter (VA 80) op de kraan.

- Plaats de stelaandrijving op de adapter. Controleer of de stelaandrijving volledig vastklikt.

click

Afbeelding 3

Om het apparaat te demonteren, drukt u op de vergrendeling en verwijdert u de stelaandrijving van de adapter.

6 Aansluiting op een vloerverwarmingscontroller

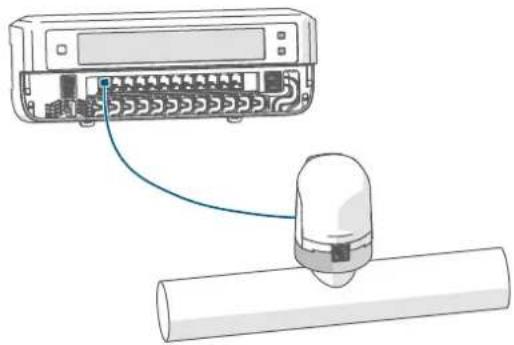

Om de kamertemperatuur te regelen, moet u de stelaandrijving rechtstreeks op de Homematic IP-vloerverwar-mingsactuator - 12-voudig, gemotori-seerd (HmIP-FALMOT-C12) aansluiten. Ga hiervoor als volgt te werk:

- Sluit de aansluitkabel van de stelaandrijving aan op de daarvoor bestemde klempunten van de vloerverwarmingsactuator.

7 Onderhoud en reiniging

Het apparaat is onderhoudsvrij. Laat reparaties over aan een vak- man.

Reinig het apparaat met een zachte, schone, droge en pluisvrije doek. Gebruik geen oplosmiddelhoudende reinigingsmiddelen. Deze kunnen de kunststof kast en opschriften aantasten.

8 Verwijdering als afval

Informatie over verwijdering als afval

Dit symbool betekent dat het apparaat niet weggegooid mag worden met het huishoudelijk afval of restafval en niet in de gele afvalcontainer of gele afvalzak mag worden gedaan.

Om de gezondheid en het milieu te beschermen, bent u verplicht om het product en alle meegeleverde elektronische onderdelen naar een gemeentelijk inzamelpunt voor afgedankte elektrische en elektronische apparatuur te brengen voor een correcte afvalverwerking. Verkopers van elektrische en elektronische apparatuur zijn ook verplicht om oude apparatuur gratis terug te nemen.

Door ze apart in te zamelen, levert u een waardevolle bijdrage aan het hergebruik, de recycling en andere vormen van nuttige toepassing van oude apparaten.

Wij wijzen u er nadrukkelijk op dat u als eindgebruiker verantwoordelijk bent voor het verwijderen van persoonlijke gegevens uit de afgedankte elektrische en elektronische apparatuur.

Conformiteitsinformatie

De CE-markering is een label voor het vrije verkeer van goederen binnen de Europese Unie en is uit-sluitend bestemd voor de desbetreffende autoriteiten. Het is geen garantie voor bepaalde eigenschappen.

Met technische vragen m.b.t. het apparaat kunt u terecht bij uw dealer.

Beschermingsgraad: IP20

Beschermklasse: III

Omgevingstemperatuur: 0 tot 50 °C

Werkwijze: type 1

Aansluiting: M30 x 1,5 mm

Verontreinigingsgraad: 2

Lineaire slaglengte: 4,3 ± 0,3 mm

Afmetingen: 44 x 54 x 50 mm (zonder aansluitkabel)

Gewicht: 80 g

Technische wijzigingen voorbehouden.
