BEDIENUNGSANLEITUNG HmIPVDMOT Homematic IP

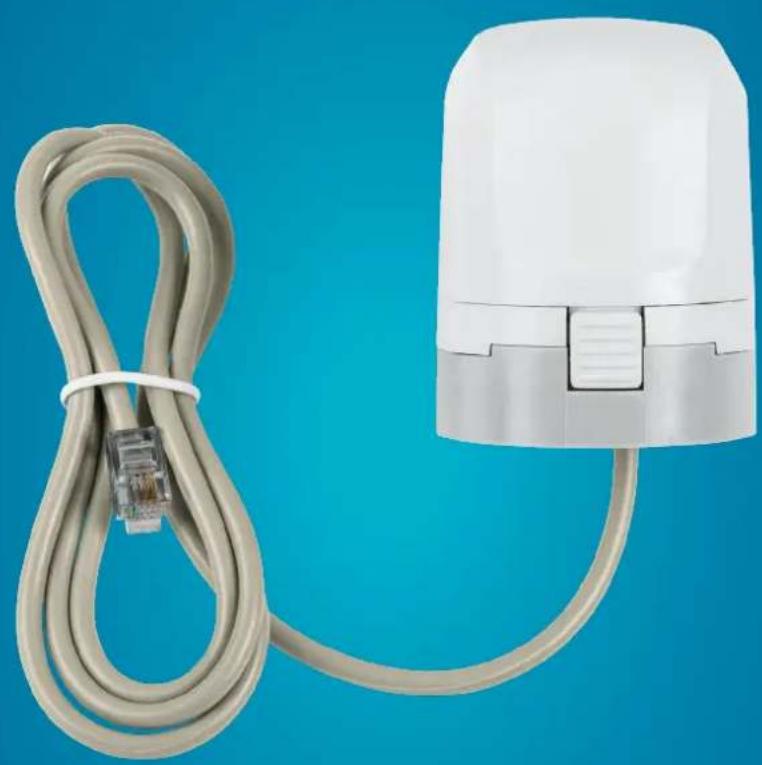

Stellantrieb – motorisch Valve Drive – motorised

HmIP-VDMOT

Installations- und Bedienungsanleitung

1 Lieferumfang....3
2 Hinweise zur Anleitung....3
3 Gefahrenhinweise....3
4 Funktion und Geräteübersicht 4
5 Montage....4
6 Anschluss an einen Fußbodenheizungscontroller 5
7 Wartung und Reinigung....5
8 Entsorgung....6
9 Technische Daten 7

Dokumentation © 2018 eQ-3 AG, Deutschland

Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf diese Anleitung auch nicht auszugsweise in irgendeiner Form reproduziert werden oder unter Verwendung elektronischer, mechanischer oder chemischer Verfahren vervielfältigt oder verarbeitet werden.

Es ist möglich, dass die vorliegende Anleitung noch drucktechnische Mängel oder Druckfehler aufweist. Die Angaben in dieser Anleitung werden jedoch regelmäßig überprüft und Korrekturen in der nächsten Ausgabe vorgenommen. Für Fehler technischer oder drucktechnischer Art und ihre Folgen übernehmen wir keine Haftung.

Alle Warenzeichen und Schutzrechte werden anerkannt.

Änderungen im Sinne des technischen Fortschritts können ohne Vorankündigung vorgenommen werden. 153305 (web) | Version 1.1 (08/2024)

1 Lieferumfang

1x Stellantrieb – motorisch

1x Ventiladapter VA 80 (Gewindemaß M30 x 1,5 mm)

1x Bedienungsanleitung

2 Hinweise zur Anleitung

Lesen Sie diese Anleitung sorgfältig, bevor Sie Ihre Homematic IP Geräte in Betrieb nehmen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf! Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Anleitung.

Benutzte Symbole:

Achtung! Hier wird auf eine Gefahr hingewiesen.

Hinweis. Dieser Abschnitt enthält zusätzliche wichtige Informationen!

3 Gefahrenhinweise

Öffnen Sie das Gerät nicht. Es enthält keine durch den Anwender zu wartenden Teile. Im Fehlerfall lassen Sie das Gerät von einer Fachkraft prüfen.

Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Geräts nicht gestattet.

Betreiben Sie das Gerät nur in trockener sowie staubfreier Umgebung, setzen Sie es keinem Einfluss von Feuchtigkeit, Vibrationen, ständiger Sonnen- oder

anderer Wärmeeinstrahlung, Kälte und keinen mechanischen Belastungen aus.

Das Gerät ist kein Spielzeug! Erlauben Sie Kindern nicht damit zu spielen. Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Plastikfolien/ -tüten, Styroporteile etc. können für Kinder zu einem gefährlichen Spielzeug werden.

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Gefahrenhinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Gewährleistungsanspruch! Für Folgeschäden übernehmen wir keine Haftung!

Das Gerät darf nur für ortsfeste Installationen verwendet werden. Das Gerät ist sicher innerhalb einer festen Installation zu fixieren.

Bei erkennbaren Schäden am vorhandenen Thermostat/Ventil-antrieb, am Ventil oder an den Heizungsrohren wenden Sie sich an einen Fachmann.

Das Gerät ist nur für den Einsatz in wohnungsähnlichen Umgebungen geeignet.

Jeder andere Einsatz, als der in dieser Bedienungsanleitung beschriebene, ist nicht bestimmungsgemäß und führt zu Gewährleistungs- und Haftungsausschluss.

4 Funktion und Geräteübersicht

Der Homematic IP Stellantrieb – motorisch ermöglicht die Einstellung der Ventilposition und somit die Wasser-Durchflussmenge, wodurch die Raum-temperatur geregelt wird.

Der Antrieb ist in Verbindung mit einem Homematic IP Fußbodenheizungsaktor – 12-fach, motorisch (HmIP-FALMOT-C12) zu betreiben.

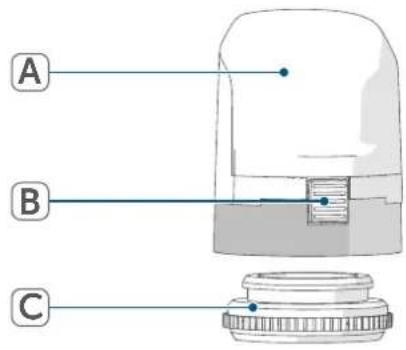

Geräteübersicht:

(A) Stellantrieb
(B) Taste für Demontage
(C) Ventiladapter VA 80

A B C

Abbildung 1

5 Montage

Der Stellantrieb kann in beliebiger Position (z. B. über Kopf) montiert werden.
i Für die Montage sind keinerlei Werkzeuge erforderlich.

Um den Stellantrieb zu montieren, gehen Sie wie folgt vor:

• Prüfen Sie, ob ihr Ventil dem Gewindemaß M30 x 1,5 mm entspricht. Wir empfehlen dafür die Verwendung der Ventilschablone (zu finden im Downloadbereich unter www.homematic-ip.com). Weicht das Gewindemaß ab, benötigen Sie einen entsprechenden Ventiladapter.

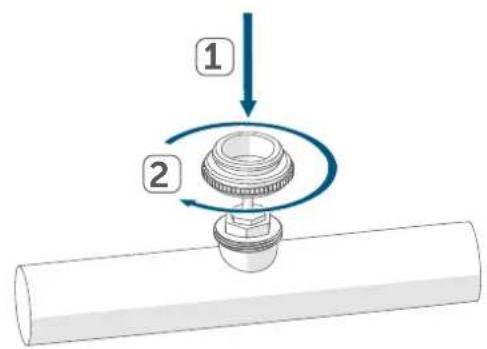

- Drehen Sie den beiliegenden Venti-ladapter (VA 80) auf das Ventil auf.

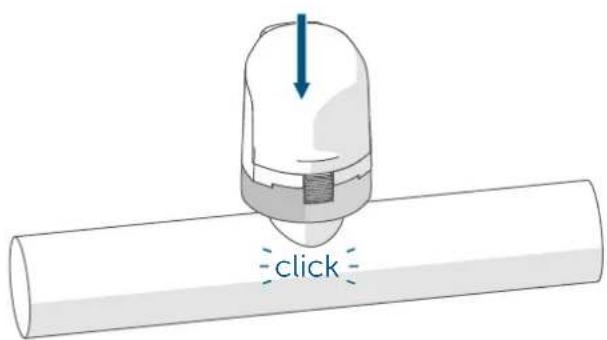

- Setzen Sie den Stellantrieb auf den Adapter auf. Achten Sie darauf, dass der Stellantrieb vollständig einrastet.

click

Abbildung 3

Um das Gerät zu demontieren, drücken Sie die Verrastung ein und nehmen Sie den Stellantrieb vom Adapter ab.

6 Anschluss an einen Fußbo- denheizungscontroller

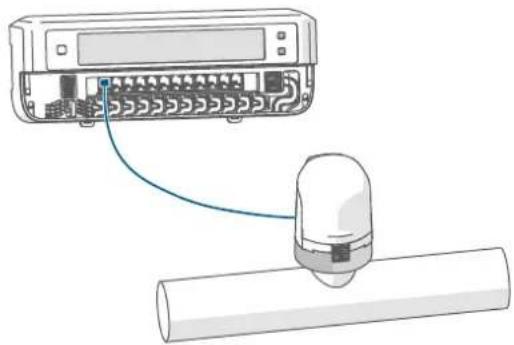

Zur Regelung der Raumtemperatur müssen Sie den Stellantrieb direkt an den Homematic IP Fußbodenheizungsaktor – 12-fach, motorisch (HmIP-FALMOT-C12) anschließen. Ge- hen Sie dazu wie folgt vor:

- Schließen Sie das Anschlusskabel des Stellantriebs an die dafür vorgesehene Klemmstellen des Fußbodenheizungsaktors an.

7 Wartung und Reinigung

Das Gerät ist wartungsfrei. Überlassen Sie eine Reparatur einer Fachkraft.

Reinigen Sie das Gerät mit einem wei- chen, sauberen, trockenen und fus- selfreien Tuch. Verwenden Sie keine lösemittelhaltigen Reinigungsmittel, das Kunststoffgehäuse und die Be- schriftung können dadurch angegriffen werden.

8 Entsorgung

Entsorgungshinweis

Dieses Zeichen bedeutet, dass das Gerät nicht mit dem Hausmüll, der Restmülltonne oder der gelben Tonne bzw. dem gelben Sack entsorgt werden darf.

Sie sind verpflichtet, zum Schutz der Gesundheit und der Umwelt das Produkt und alle im Lieferumfang enthaltenen Elektronikteile zur ordnungsgemäßen Entsorgung bei einer kommunalen Sammelstelle für Elektro- und Elektronik-Altgeräte abzugeben. Auch Vertreiber von Elektro- und Elektronikgeräten sind zur unentgeltlichen Rücknahme von Altgeräten verpflichtet.

Durch die getrennte Erfassung leisten Sie einen wertvollen Beitrag zur Wiederverwendung, zum Recycling und zu anderen Formen der Verwertung von Altgeräten.

Wir machen ausdrücklich darauf auf- merksam, dass Sie als Endnutzer ei- genverantwortlich für die Löschung personenbezogener Daten auf dem zu entsorgenden Elektro- und Elektronik- Altgerät sind.

Konformitätshinweis

Das CE-Zeichen ist ein Freiverkehrszeichen, das sich ausschließlich an die Behörden wendet und keine Zusicherung von Eigenschaften beinhaltet.

Bei technischen Fragen zum Gerät wenden Sie sich bitte an Ihren Fachhändler.

9 Technische Daten

Geräte-Kurzbezeichnung: HmIP-VDMOT

Versorgungsspannung: 3,3 VDC, SELV

Stromaufnahme: 120 mA max.

Schutzart: IP20

Schutzklasse: III

Umgebungstemperatur: 0 bis 50 °C

Wirkungsweise: Typ 1

Anschluss: M30 x 1,5 mm

Verschmutzungsgrad: 2

Linearer Hub: 4,3 ±0,3 mm

Abmessungen: 44 x 54 x 50 mm (ohne Anschlusska-bel)

Gewicht: 80 g

Technische Änderungen vorbehalten.
