HmIPVDMOT - Attuatore motorizzato Homematic IP - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Attuatore motorizzato per valvola di riscaldamento
Dimensioni	44 × 54 × 50 mm (senza cavo di collegamento)
Peso	80 g
Alimentazione	3,3 VCC, SELV, 120 mA max.
Funzioni principali	Regolazione della temperatura ambiente regolando la posizione della valvola e il flusso d'acqua. Deve essere associato a un attuatore di riscaldamento a pavimento Homematic IP (HmIP-FALMOT-C12).
Manutenzione e pulizia	Nessuna manutenzione necessaria. Pulire con un panno morbido, pulito, asciutto e non lanuginoso. Non utilizzare solventi.
Sicurezza	Non aprire l'apparecchio. Utilizzare solo in un ambiente asciutto e non polveroso. Tenere fuori dalla portata dei bambini. Solo installazione fissa.
Parti di ricambio e riparabilità	Adattatore per valvola VA 80 (M30 x 1,5 mm) incluso. Per altre dimensioni, adattatore necessario (non fornito). Le riparazioni devono essere affidate a un professionista.
Informazioni generali	Marca Homematic IP, tipo HmIP-VDMOT, classe di protezione III, IP20, temperatura ambiente 0-50°C, corsa lineare 4,3 ± 0,3 mm, filettatura M30 x 1,5 mm.

Domande frequenti - HmIPVDMOT Homematic IP

Come installare l'attuatore Homematic IP?

Avvitare l'adattatore per valvola in dotazione (VA 80) sulla valvola (filettatura M30 x 1,5 mm). Quindi posizionare l'attuatore sull'adattatore fino a quando non scatta in posizione. Non sono necessari utensili.

Come smontare l'attuatore?

Premere il fermo (pulsante di smontaggio) e rimuovere l'attuatore dall'adattatore.

A quale dispositivo deve essere collegato l'attuatore?

L'attuatore deve essere associato a un Attuatore per riscaldamento a pavimento Homematic IP – 12 livelli, motorizzato (HmIP-FALMOT-C12) per regolare la temperatura.

Qual è l'alimentazione dell'attuatore?

Tensione di alimentazione: 3,3 VCC, SELV, corrente assorbita massima 120 mA.

Come pulire l'attuatore?

Pulire con un panno morbido, pulito, asciutto e non lanuginoso. Non utilizzare detergenti contenenti solventi.

Cosa fare in caso di guasto dell'attuatore?

Non aprire l'apparecchio. Far controllare da personale specializzato. Contattare il rivenditore per qualsiasi domanda tecnica.

Quali sono le dimensioni e il peso dell'attuatore?

Dimensioni: 44 x 54 x 50 mm (senza cavo di collegamento). Peso: 80 g.

È compatibile con tutte le valvole?

È compatibile con valvole con filettatura M30 x 1,5 mm. Per altre dimensioni, è necessario un adattatore per valvola appropriato (non fornito).

Dove trovare l'adattatore per valvola?

L'adattatore per valvola VA 80 (M30 x 1,5 mm) è incluso nella fornitura. Per altre dimensioni, è necessario procurarsi l'adattatore corrispondente separatamente.

Come smaltire l'attuatore a fine vita?

Non smaltire con i rifiuti domestici. Consegnarlo a un punto di raccolta comunale per rifiuti di apparecchiature elettriche ed elettroniche. Rispettare le normative locali.

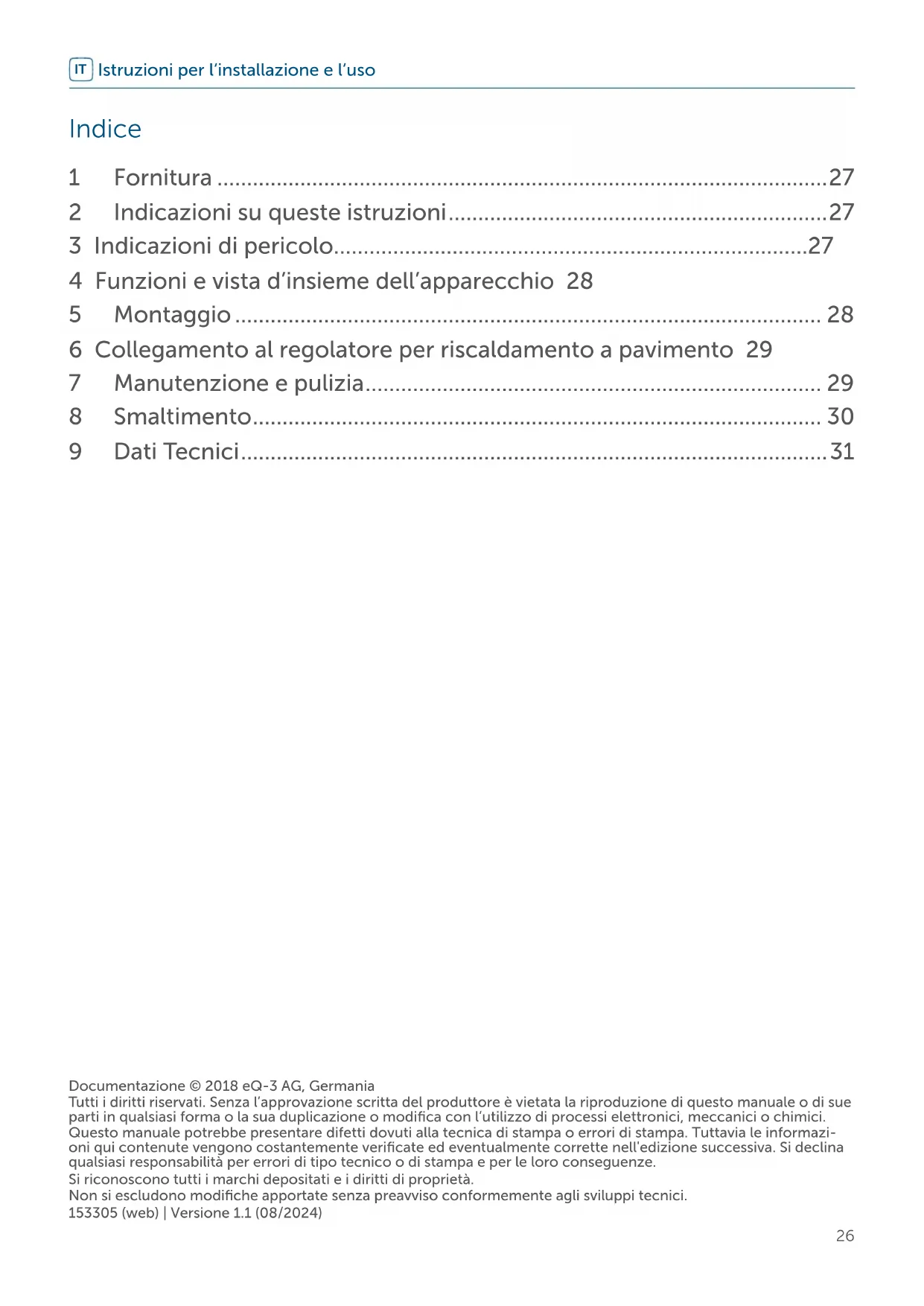

MANUALE UTENTE HmIPVDMOT Homematic IP

Istruzioni per l'installazione e l'uso

1 Fornitura 27
2 Indicazioni su queste istruzioni....27
3 Indicazioni di pericolo....27
4 Funzioni e vista d'insieme dell'apparecchio 28
5 Montaggio 28
6 Collegamento al regolatore per riscaldamento a pavimento 29
7 Manutenzione e pulizia.... 29
8 Smaltimento....30
9 Dati Tecnici....31

1 Fornitura

1x Attuatore – motorizzato

1x Adattatore valvola VA 80 (dimensioni filettatura M30 x 1,5 mm)

1x Istruzioni per l'uso

2 Indicazioni su queste istruzioni

Leggere attentamente queste istruzioni prima di mettere in funzione i dispositivi Homematic IP. Conservare questo manuale per poterlo consultare anche in futuro! Se l'utilizzo dell'apparecchio viene affidato ad altre persone, consegnare anche queste istruzioni per l'uso.

Simboli utilizzati:

Attenzione! Nei punti con questo simbolo viene segnalato un pericolo.

Nota. Questo paragrafo contiene altre informazioni importanti!

3 Indicazioni di pericolo

Non aprire mai l'apparecchio. Questo apparecchio non contiene parti che possano essere riparate dall'utente. In caso di guasto fare controllare l'apparecchio da un tecnico specializzato.

Per ragioni di sicurezza o di omologazione (CE) non sono ammesse modifiche costruttive o di altro genere del prodotto.

Utilizzare l'apparecchio solo in ambienti asciutti e privi di polvere, non esporlo a umidità, vibrazioni,

radiazioni continue del sole/di altre fonti di calore, al freddo e a sollecitazioni meccaniche.

Questo apparecchio non è un giocattolo! Non consentire ai bambini di giocare con l'apparecchio. Non lasciare incustodito il materiale dell'imballaggio. Le pellicole e i sacchetti di plastica, le parti di polistirolo, ecc. possono essere fonte di pericolo per i bambini.

L'azienda declina qualsiasi responsabilità per danni a cose o persone causati da un utilizzo improprio o dalla mancata osservanza delle indicazioni di pericolo. In casi simili decade il diritto alla garanzia! Si declina qualsiasi responsabilità per danni indiretti!

Utilizzare questo apparecchio soltanto per installazioni in strutture fisse. Questo apparecchio deve essere fissato saldamente all'interno di un'installazione fissa.

Qualora sul termostato/sull'attua- tore valvola pre-esistenti, sulla valvola o sui tubi di riscaldamento siano presenti danni evidenti con- sultare un tecnico specializzato.

L'apparecchio è adatto solo all'im-piego in ambienti a uso abitativo o analoghi.

Qualsiasi impiego diverso da quello descritto nelle presenti istruzioni per l'uso non è conforme alle disposizioni e comporta l'esclusione di responsabilità e la perdita dei diritti di garanzia.

4 Funzioni e vista d'insieme dell'apparecchio

Il dispositivo Homematic IP Attuatore – motorizzato consente di impostare la posizione della valvola e quindi la portata dell'acqua per regolare la temperatura negli ambienti.

Questo sistema di azionamento deve essere utilizzato collegato a un dispositivo Homematic IP Attuatore riscaldamento a pavimento – 12 canali, motorizzato.

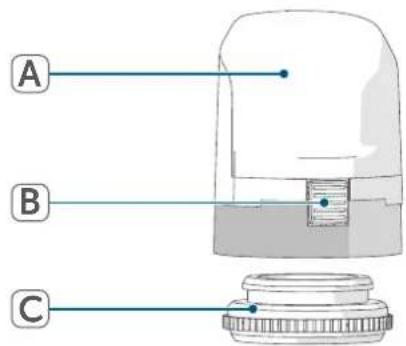

Vista d'insieme dell'apparecchio:

(A) Attuatore
(B) Tasto per smontaggio
(C) Adattatore per valvola VA 80

A B C

Figura 1

5 Montaggio

i L'attuatore può essere montato in qualsiasi posizione (ad es. capo-volto).
i Per il montaggio non occorrono attrezzi.

Per montare l'attuatore, procedere come descritto di seguito:

• Assicurarsi che la valvo-la corrisponda alla filettatura M30 x 1,5 mm. A riguardo si rac-comanda di utilizzare la dima per valvole (reperibile nella sezione download del sito www.homematic-ip.com). Se la fi-lettatura risulta diversa, occorre un adattatore valvole corrispondente.
• Avvitare sulla valvola l'adattatore per valvola (VA 80) fornito in dotazione.

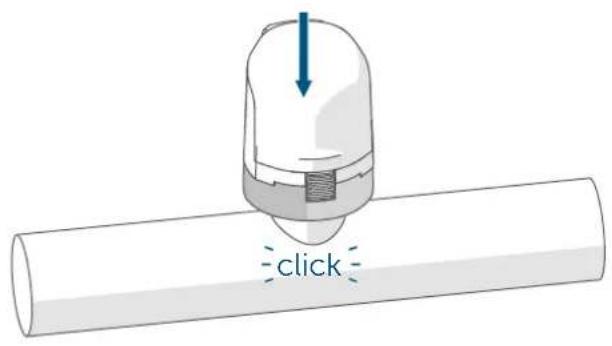

- Collocare l'attuatore sull'adattatore. Assicurarsi che l'attuatore s'innesti completamente.

click

Figura 3

Per smontare l'apparecchio, pre- mere il sistema di aggancio e stac- care l'attuatore dall'adattatore.

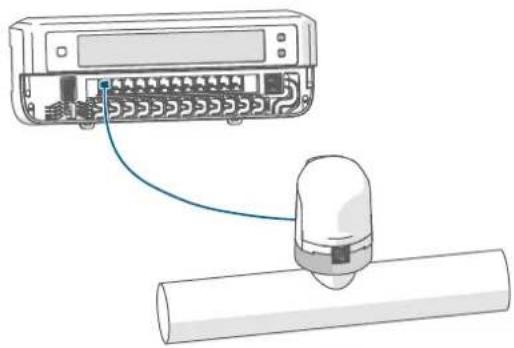

6 Collegamento al regolatore per riscaldamento a pavimento

Per regolare la temperatura ambiente, è necessario collegare l'attuatore direttamente all'attuatore del riscaldamento a pavimento Homematic IP – 12 canali, motorizzato (HmIP-FALMOT-C12). In tal caso procedere come segue:

- Allacciare il cavo di collegamento dell'attuatore agli appositi morsetti dell'attuatore per riscaldamento a pavimento.

7 Manutenzione e pulizia

Questo apparecchio non richiede manutenzione. Per le riparazioni rivolgersi a un tecnico specializzato.

Pulire l'apparecchio con un panno morbido, pulito, asciutto e privo di pe-lucchi. Non utilizzare detergenti a base di solventi poiché potrebbero danneggiare la scatola esterna di plastica e le iscrizioni sull'apparecchio.

8 Smaltimento

Avvertenze per lo smaltimento

Questo simbolo significa che l'apparecchio non va smaltito con i rifiuti domestici, nel bidone dei rifiuti o nel bidone o sacco giallo.

Ai fini della tutela della salute e dell'ambiente, per un corretto smaltimento siete tenuti a conferire il prodotto e tutte le parti elettroniche incluse in dotazione presso un centro di raccolta comunale per apparecchi elettrici ed elettronici usati. Anche i distributori di apparecchi elettrici ed elettronici sono tenuti a ritirare gli apparecchi usati gratuitamente.

Con la raccolta differenziata date un prezioso contributo per il riutilizzo, il riciclo e altre forme di recupero di apparecchi usati.

Ricordiamo espressamente che l'utente finale è responsabile personalmente della cancellazione dei dati personali negli apparecchi elettrici ed elettronici da smaltire.

Dichiarazione di conformità

Il marchio CE è un contrassegno del mercato libero, che si rivolge esclusivamente agli enti ufficiali e che non rappresenta una garanzia delle caratteristiche del prodotto.

Per domande di tipo tecnico sull'apparecchio rivolgersi al proprio rivenditore specializzato.

9 Dati Tecnici

Sigla dell'apparecchio: HmIP-VDMOT

Tensione di alimentazione: 3,3 VDC, SELV

Corrente assorbita: 120 mA max.

Grado di protezione: IP20

Classe di protezione: III

Temperatura ambiente: tra 0 e 50 °C

Modalità funzionamento: Tipo 1

Attacco: M30 x 1,5 mm

Grado di contaminazione: 2

Corsa lineare: 4,3 ±0,3 mm

Dimensioni: 44 x 54 x 50 mm (senza cavo di colle-

gamento)

Peso: 80 g

Con riserva di modifiche tecniche.
