MANUALE UTENTE HMIP-PSM-IT Homematic IP
Presa di commutazione-misurazione S. 2
Quantità Definizione
1 Presa di commutazione-misurazione Homematic IP
1 Istruzioni per l'uso
Documentazione © 2016 eQ-3 AG, Germania
Tutti i diritti riservati. È vietata la riproduzione di questo manuale o di sue parti in qualsiasi forma o la sua duplicazione o modifica con l'utilizzo di processi elettronici, meccanici o chimici senza la previa approvazione scritta da parte del produttore.
Non si escludono imperfezioni dovute alla tecnica di stampa o errori di stampa in questo manuale. Le informazioni qui contenute sono comunque costantemente verificate e le eventuali corre-zioni sono rese note nell'edizione successiva. Si declina qualsiasi responsabilità per errori di tipo tecnico o di stampa e per le loro conseguenze.
Sono riconosciuti tutti i marchi depositati e i diritti d'autore.
Stampato ad Hong Kong.
Possono aver luogo modifiche ai sensi dello sviluppo tecnico e senza preavviso.
150027 (web)
Versione 1.0 (08/2016)
1
1 Note su queste istruzioni....7
2 Indicazioni sui pericoli 7
3 Funzione e vista d'insieme dell'apparecchio......11
4 Informazioni generali sul sistema....11
5 Messa in funzione .....12
5.1 Montaggio e autoapprendimento....12
6 Modalità d'uso....14
7 Comportamento dopo il ritorno della tensione.....15
8 Eliminazione dei guasti 15
8.1 Comando non confermato....15
8.2 Duty Cycle 16
8.3 Codici di errore e sequenze di lampeggio....17
9 Ripristino delle impostazioni di fabbrica....18
10 Manutenzione e pulizia....19
11 Informazioni generali sul servizio radio....19
12 Dati tecnici....21
1 Note su queste istruzioni
Leggere attentamente queste istruzioni prima di mettere in funzione i componenti Homematic IP. Conservare questo manuale per future consultazioni! Se si affida l'utilizzo dell'apparecchio ad altre persone si prega di consegnare anche queste istruzioni per l'uso.
Simboli impiegati:
Attenzione!
Qui è segnalato un pericolo.
Nota.
Questo paragrafo contiene altre informazioni importanti!
2 Indicazioni sui pericoli
Per danni materiali o corporali, causati da un utilizzo improprio o dalla mancata osservanza delle indicazioni sui pericoli, non assumiamo alcuna responsabilità. In suddetti casi si estingue ogni rivendicazione di garanzia! Per danni indiretti non assumiamo alcuna responsabilità!
Non aprire mai l'apparecchio: non contiene parti che possono essere riparate. L'apertura dell'apparecchio comporta il pericolo di una scossa elettrica. In caso di anomalia far controllare
l'apparecchio da un tecnico specializzato.
Non utilizzare l'apparecchio se dall'esterno siano riconoscibili danni, ad esempio sulla scatola, su elementi di controllo o sulle prese o vi sia un guasto funzionale. In caso di dubbio far controllare l'apparecchio da un tecnico specializzato.
Per ragioni di sicurezza o di omologazione (CE) non sono ammesse modifiche costruttive o di altro genere del prodotto.
Impiegare l'apparecchio solo in ambienti interni e non esporlo a umidità, a vibrazioni, a irradiazioni solari permanenti o ad altre fonti di calore, al fred-do e a sollecitazioni meccaniche.
L'apparecchio non è un giocattolo, evitare pertanto che bambini ne facciano un tale uso. Non lasciare incustoditi il materiale di imballaggio, le pellicole/i sacchetti di plastica, le parti di polistirolo, ecc., potrebbero diventare un pericoloso giocattolo per i bambini.
Prima del collegamento di un'utenza fare attenzione ai dati tecnici, in particolare alla potenza d'interruzione massima ammessa del relè e al tipo di utenza da collegare! Tutte le indicazioni
di carico si riferiscono a carichi ohmici! Caricare l'apparecchio solo fino al limite della capacità indicato. Un sovraccarico può comportare la sua distruzione, un incendio o un infortunio elettrico.
L'apparecchio deve essere collegato solo a una presa di rete facilmente accessibile In caso di pericolo l'apparecchio va staccato dalla presa di rete.
Impiegare l'apparecchio solo in prese di rete fisse con contatti di protezione, non in prese multiple o cavi di prolunga.
Non collegare alcun apparecchio terminale alla presa di commutazione e misurazione, l'accensione non sorvegliata dei quali potrebbe causare incendi o altri danni (ad es. ferro da stiro).
Di norma staccare la spina dell'apparecchio terminale dalla presa di commutazione-misurazione prima di apportare delle modifiche all'apparecchio stesso.
Posare i cavi in modo tale che non provochino situazioni di pericolo per le persone e gli animali domestici.
L'apparecchio non è idoneo all'attivazione. Il carico non è scollegato dalla rete in modo galvanico.
Nell'impiego in un'applicazione di sicurezza l'apparecchio va utilizzato in collegamento con una UPS (alimentazione di corrente senza interruzioni) al fine di bypassare un'eventuale interruzione dell'energia elettrica come da EN 50130-4.
Qualsiasi altro impiego non descritto nelle presenti istruzioni per l'uso non è conforme alle disposizioni e comporta l'esclusione della responsabilità e la perdita dei diritti di garanzia. Questo vale anche per ricostruzioni e modifiche. L'apparecchio è stato concepito solo per uso privato.
Apparecchi con spine intermedie non devo- no essere inseriti uno dopo l'altro.
Apparecchi con alimentatori elettronici (ad esempio televisori o lampadine a LED ad alto voltaggio) non configurano alcun carico ohmico. Essi possono determinare correnti di transitorio superiori a 100 A. L'inserimento di tali utenze comporta una prematura usura dell'attuatore.
L'apparecchio è adatto solo all'impiego in ambienti abitativi o analoghi.
3 Funzione e vista d'insieme dell'apparecchio
Con la presa di commutazione-misurazione Homematic IP è possibile accendere e spegnere comodamente utenze collegate e misurare il consumo energetico, nonché la tensione, la corrente e la potenza di questi apparecchi. Mediante l'app di Homematic IP è possibile farsi visualizzare il consumo energetico delle utenze collegate e calcolare i relativi costi (€/kWh).
La presa di commutazione-misurazione può essere montata velocemente e senza alcun utensile - una volta innestato alla presa l'apparecchio è subito pronto per la messa in funzione. Grazie alla struttura compatta non blocca alcuna presa che si trovi nelle vicinanze.
In via opzionale può essere usata anche come router per prolungare il raggio d'onda.

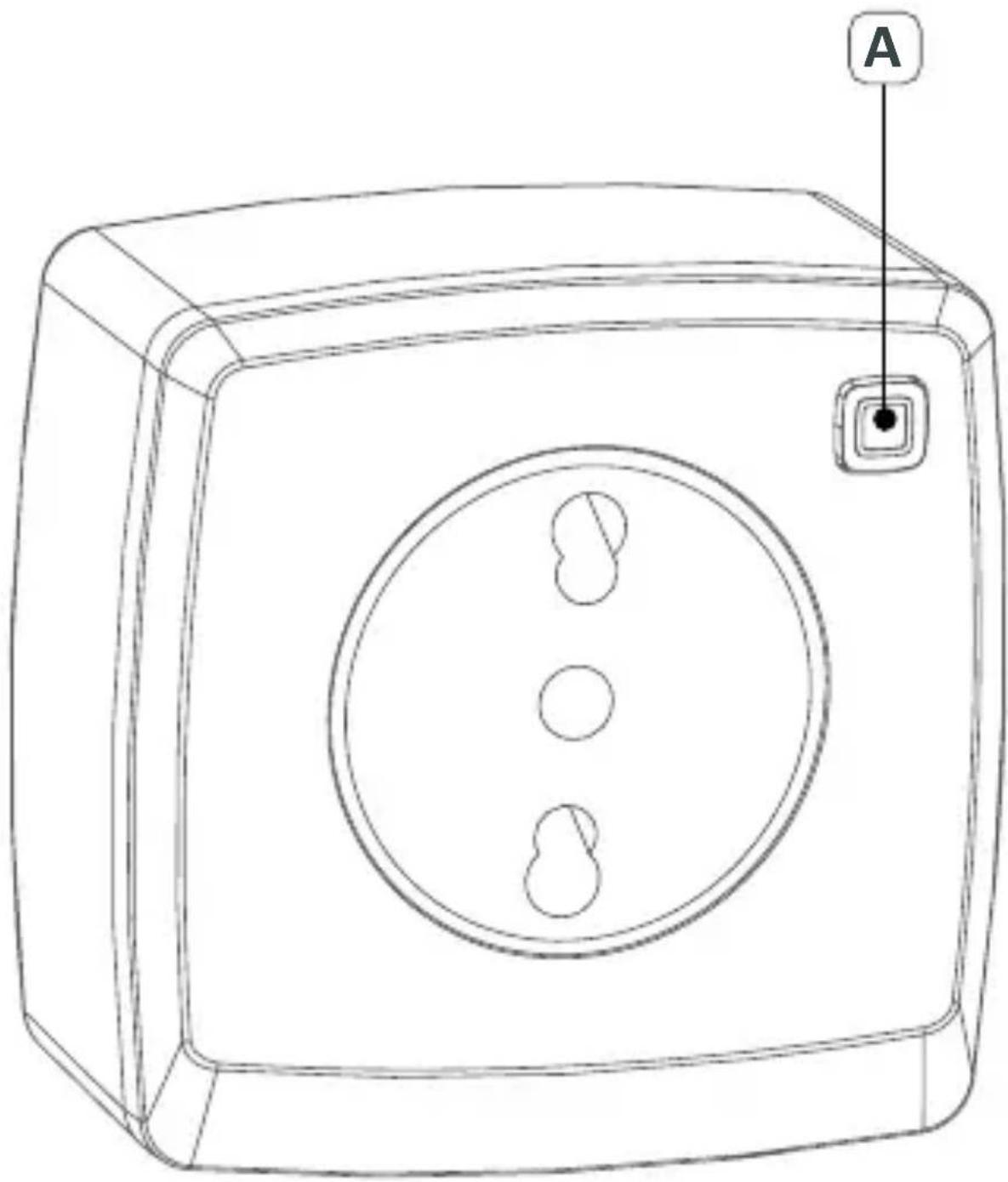

Vista d'insieme degli apparecchi (v. immagine 1):
(A) Tasto di sistema (autoapprendimento, accensione e spegnimento delle utenze e LED collegati LED)
4 Informazioni generali sul sistema
Questo apparecchio è parte del sistema Smart-Home Homematic IP e comunica mediante il protocollo radio HmIP. Tutti gli apparecchi Homematic IP possono es-
sere configurati in modo confortevole e individuale via smartphone tramite l'app Homematic IP. Quale gamma di funzioni si possa realizzare all'interno del sistema Homematic IP nell'abbinamento con altri componenti è riportato nel relativo manuale d'impiego. Tutti i documenti tecnici e gli update sono sempre attualizzati al sito www.eQ-3.de.
5 Messa in funzione
5.1 Montaggio e autoapprendimento
Si prega di leggere interamente questo paragra- fo prima di iniziare con l'autoapprendimento programmazione.
Predisporre dapprima l'Homematic IP Access Point tramite app Homematic IP, per poter utiliz-zare altri apparecchi nel sistema Homematic IP. Informazioni dettagliate sono riportate nelle istruzioni per l'uso dell'Access Point.
Per fare in modo che la presa di commutazione-misurazione possa essere integrata nel vostro sistema e comunicare con altri parecchi Homematic IP, dapprima deve essere associata allo Homematic IP Access Point.
Per l'autoapprendimento della presa di commutazione-misurazione procedere nel modo seguente:
- aprire l'app Homematic IP sullo smartphone.
- Selezionare il punto di menù "Apprendimento apparecchio".
- Inserire la presa di commutazione-misurazione nella presa desiderata (v. immagine 2).
- La modalità di apprendimento è attiva per tre minuti.
È possibile avviare la modalità di apprendimento manualmente per altri 3 minuti premendo breve-mente il tasto di sistema (A) (v. immagine 3).
• L'apparecchio appare automaticamente nell'app Homematic IP.
- Per confermare inserire nell'app le ultime quattro cifre del numero dell'apparecchio (SGTIN) o eseguire una scansione del codice QR. Il numero dell'apparecchio è riportato nell'etichetta adesiva compresa nella fornitura o direttamente sull'apparecchio.
- Attendere che la procedura di autoapprendimento sia conclusa.
- A conferma dell'avvenuto autoapprendimento il LED invia una luce verde. L'apparecchio è pronto per essere impiegato.
• Se il LED invia una luce rossa, riprovare.
- Scegliere la soluzione desiderata per il proprio apparecchio.
- Nella app assegnare un nome all'apparecchio e associarlo a un locale.
Una volta eseguito procedura di autoapprendimento è possibile collegare utenze alla presa di commutazione e misurazione, accendere e spegnere e misurare il consumo energetico.
6 Modalità d'uso
Dopo l'autoapprendimento e l'inserimento nella presa, direttamente sull'apparecchio sono disponibili semplici funzioni d'impiego:
- premere brevemente il tasto di sistema (A) per spegnere o accendere utenze collegate.
Un impiego non corretto o un'installazione sul posto non intatta (ad es. spine o prese scadenti o difettose) possono causare un surriscaldamento della presa di commutazione e di misurazione. Il monitoraggio integrato della temperatura dell'apparecchio assicura la disattivazione del carico. Questo protegge da surriscaldamento e assicura un funzionamento sicuro. Non appena la temperatura ha nuovamente raggiunto un valore non critico, è possibile attivare di nuovo la presa di commutazione e di misurazione. Fare in ogni caso attenzione alla temperatura ambientale dell'apparecchio e se necessario fare eseguire da
una persona specializzata un controllo di eventuali fonti di anomalie.
7 Comportamento dopo il ritorno della tensione
Dopo aver inserito l'apparecchio in una presa o dopo il ritorno della tensione di retela presa di commutazione e di misurazione esegue un autotest/riavvio (ca. 2 secondi). Il LED lampeggia brevemente in arancio e verde (indicazione di testo LED). Nel caso si accerti un errore lo stesso viene raffigurato dal lampeggiare del LED (v. "8.3 Codici di errore e sequenze di lampeggio" a pagina 17). In caso di un errore questa procedura si ripete e l'apparecchio inizia di nuovo la sua funzione. Se il test è eseguito senza rilevare errori, la presa di commutazione e di misurazione invia un telegramma via radio con la sua informazione di stato.
8 Eliminazione dei guasti
8.1 Comando non confermato
Se almeno un ricevitore non conferma un comando, alla fine della trasmissione difettosa il LED invia una luce rossa. Il motivo della trasmissione difettosa può essere un disturbo radio (v. "11 Informazioni generali sul servizio radio" a pagina 20). La trasmissione difettosa può avere queste cause:
- ricevitore non raggiungibile
- ricevitore non può eseguire ordine (interruzione di carico, blocco meccanico, ecc.)
• Ricevitore difettoso
8.2 Duty Cycle
Il Duty Cycle descrive una limitazione del tempo di trasmissione, regolata per legge, di apparecchi nella gamma 868 MHz. Scopo di questa regolazione è quello di garantire il funzionamento di tutti gli apparecchi nel campo 868 MHz.
Nel campo di frequenza 868 MHz da noi utilizzato il tempo massimo di trasmissione di ogni apparecchio ammon-ta all'1 % di un'ora (quindi 36 secondi in un'ora). Al raggiungimento del limite di 1 % gli apparecchi non devono più trasmettere fino a che non è trascorsa la limitazione di tempo. In conformità a questa direttiva, gli apparec-chi Homematic IP vengono sviluppati e prodotti al 100 % conformi alle norme.
Nel funzionamento normale il Duty Cycle di regola non viene raggiunto. Questo può tuttavia accadere in casi sin-goli alla messa in esercizio o alla prima installazione di un sistema a causa di processi di apprendimento amplificati o di intensità radio. Un superamento del limite del Duty Cycle Limits viene visualizzato tre volte da un lampeggio lungo del LED e può manifestarsi con una funzione mo-mentaneamente assente dell'apparecchio. Dopo breve tempo (max. 1 secondo) la funzione è ripristinata.
8.3 Codici di errore e sequenze di lampeggio
| Codice di lampeggio | Significato Soluzione | |
| Breve lampeggio arancio (nella trasmissione radio) | Trasmissione radio/tenta-tivo d'invio/trasmissione dati | Attendere che la trasmissione sia conclusa. |
| 1x accensione lunga verde | Procedura confermata | Ora è possibile pas-sare alla procedura successiva. |
| 1x accensione lunga rossa | Procedura non riuscita | Riprovare (v. “8.1 Comando non confer-mato” a pagina 15). |
| Breve lampeggio arancio (ogni 10 s) | Modalità di apprendi-mento attiva | Immettere le ultime quattro cifre del numero dell'apparec-chio per confermare (v. “5.1 Montaggio e autoapprendimento” a pagina 12). |
| 1x accensione lunga rossa | Procedura non riuscita o raggiun-to Duty Cycle-Limit | Riprovare (v. “8.1 Co-mando non confer-mato” a pagina 15 o “8.2 Duty Cycle” a pagina 16). |
| 6x lampeggio lungo rosso | Apparecchio difettoso | Prestare attenzione alla visualizzazione nella app o rivolgersi a un rivenditore specializzato. |
| 1x accensione arancio e 1x accensione verde (dopo l'inserimento in una presa) | Indicazione di testo | Una volta l'indicazione di testo è spenta è possibile proseguire. |
9 Ripristino delle impostazioni di fabbrica
Le impostazioni di fabbrica dell'apparecchio possono essere ripristinate. In questo caso tutte le impostazioni vanno perse.
Per ripristinare le impostazioni di fabbrica della presa di commutazione e di misurazione procedere nel modo seguente:
• Staccare la presa di commutazione e di misurazione dalla presa (v. immagine 2).
- Inserire di nuovo la presa di commutazione e di misurazione nella presa e tenere contemporaneamente premuto il tasto di sistema (A) per 4 s fino
a che il LED non inizia lampeggiare in arancio (v. immagine 3).
- Rilasciare quindi il tasto suddetto.
- Premere di nuovo il tasto di sistema per 4 s, fino a che il LED non invia una luce verde.
- Rilasciare di nuovo il tasto di sistema per ultimare il ripristino delle impostazioni di fabbrica.
L'apparecchio esegue un riavvio.
10 Manutenzione e pulizia
L'apparecchio non necessita di manutenzione. In caso si renda necessaria la manutenzione o la ri-parazione dell'apparecchio, rivolgetevi ad un tec-nico specializzato.
Pulirlo solo dopo la rimozione dalla presa con un pan- no di lino asciutto, che può essere inumidito in caso di sporco ostinato. Per la pulizia non usare detergenti che contengano solventi. Fare attenzione che non penetri umidità all'interno dell'apparecchio.
11 Informazioni generali sul servizio radio
La trasmissione radio avviene su un canale di trasmissione non esclusivo; non si possono pertanto escludere segnali di disturbo. Altri disturbi possono essere causati da processi di commutazione, da elettromotori o da apparecchi elettrici difettosi.
La portata all'interno di edifici può essere molto diversa da quella all'aria aperta. Oltre alla prestazione di trasmissione e alle caratteristiche di ricezione del ricevitore, hanno un ruolo molto importante anche i fattori climatici, come p.e. l'umidità, oppure le condizioni architettoniche in luogo.
Con la presente la eQ-3 AG dichiara che questo appa-recchio è conforme ai requisiti base e alle altre prescri-zioni rilevanti della normativa 1999/5/EG. La dichiarazio-ne di conformità completa può essere consultata al sito www.eQ-3.de.
12 Dati tecnici
Contrassegno dell'apparecchio: HmIP-PSM-IT
Tensione di alimentazione: 230 V / 50 Hz
Corrente assorbita: 16 A max.
Potenza assorbita nel
funzionamento a riposo: < 0,3 W
Potenza di interruzione
massima: 3680 W
Tipo di carico: carico ohmico, cosφ≥0,95
Previsione di durata relè/
Periodicità di avviamento: 40000 (16 A, carico
ohmico)
Categoria di misurazione: CAT II
Relè: contatto di chiusura, a 1
polo, contatto μ
Tipo di interruttore: interruttore montato
indipendente
Modalità operativa: S1
Tensione di tenuta a impulso: 2500 V
Classe di protezione: I
Modo di azione: Tipo 1
Tipo di protezione: IP20
Temperatura ambiente: -10 a +35 °C
Grado di contaminazione: 2
Dimensioni (L x A x P): 70 x 70 x 39 mm
(senza spina)
Peso: 156 g
Radiofrequenza: 868,3 MHz/869,525 MHz Categoria di ricezione: SRD category 2 Portata radio tipica all'aperto: 400 m Duty Cycle: <1% pro h/<10% pro h Temperatura della prova di durezza Brinell: 125 °C Temperatura della prova filamento incandescente: 850 °C
| Campo di misura | Risoluzione | Precisione | |
| Rendimento | da 0 a 3680 W 0,01 W 1 % | ± 0,03 W* | |
| Corrente da | 0 a 16 A 1 mA 1 % | ± 1 mA* | |
| Tensione | da 200 a 255 V | 0,1 V 0,5 % | ± 0,1 V |
| Frequenza | 40 a 60 Hz 0,01 | Hz 0,1 % | ± 0,01 Hz |
* Campo di frequenza: da 2 Hz a 2 kHz
Con riserva di modifiche tecniche.
Indicazioni di smaltimento
Non smaltire l'apparecchio con i rifiuti domestici! Gli apparecchi elettronici devono essere smaltiti in conformità con la normativa sugli apparecchi elettrici ed elettronici usati ed essere consegnati presso un apposito centro di raccolta.
Dichiarazione di conformità
Il marchio CE è un contrassegno del mercato libero che si rivolge esclusivamente agli enti ufficiali e che non rappresenta una garanzia delle caratteristiche.
In caso di domande tecniche sull'apparecchio, si prega di rivolgersi al proprio rivenditore specializzato.
