| Tipo di prodotto | Attuatore per riscaldamento a pavimento |
| Modello | HmIP-FAL230-C10 |
| Marca | Homematic IP |
| Numero di canali | 10 |
| Alimentazione | 230 V AC, 50 Hz |
| Potenza assorbita | 0,5 W (standby), 2 W (attivo) |
| Dimensioni (L x A x P) | 72 x 90 x 58 mm (4 moduli DIN) |
| Peso | 180 g |
| Grado di protezione | IP20 |
| Temperatura di funzionamento | 0 °C a +40 °C |
| Umidità ammissibile | 20% a 80% UR (senza condensa) |
| Tipo di montaggio | Guida DIN (TH35) |
| Comunicazione | Homematic IP (868 MHz) |
| Portata radio | Fino a 100 m in campo libero |
| Funzioni principali | Controllo individuale delle zone di riscaldamento a pavimento, programmazione oraria, rilevamento finestra aperta, protezione antigelo |
| Manutenzione e pulizia | Pulire con un panno asciutto e non lanugginoso. Non utilizzare prodotti abrasivi o solventi. |
| Sicurezza | Protezione contro le sovratensioni, arresto di emergenza in caso di surriscaldamento, conforme alle norme CE |
| Ricambi e riparabilità | Non disponibile separatamente. In caso di guasto, sostituire l'intero apparecchio. |
| Informazioni generali | Questo attuatore è progettato per installazione fissa in un quadro elettrico. Compatibile con tutti i componenti Homematic IP. |
Domande frequenti - HmIP-FAL230-C10 Homematic IP
Domande degli utenti su HmIP-FAL230-C10 Homematic IP
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Controllore in formato PDF gratuitamente! Trova il tuo manuale HmIP-FAL230-C10 - Homematic IP e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. HmIP-FAL230-C10 del marchio Homematic IP.
MANUALE UTENTE HmIP-FAL230-C10 Homematic IP
IT Istruzioni per l'installazione e l'uso
Duty cycle: < 1% per h / < 10% per h
hilo incandescente: 850 °C
1 Fornitura 95
2 Indicazioni su queste istruzioni....95
3 Indicazioni di pericolo....95
4 Funzioni e vista d'insieme dell'apparecchio 96
5 Informazioni generali sul sistema....97
6 Montaggio 98
6.1 Montaggio con viti....98
6.2 Montaggio su guide DIN....98
7 Messa in funzione 99
7.1 Avvertenze per l'installazione....99
7.2 Installazione....100
7.3 Comportamento dopo l'applicazione della tensione di rete ..... 101
7.4 Accoppiamento....101
7.4.1 Accoppiamento con il termostato a parete Homematic IP.....102
7.4.2 Accoppiamento con la Multi IO Box Homematic IP....103
7.4.3 Aggiunta di un ulteriore regolatore per riscaldamento a pavimento 103
7.4.4 Accoppiamento con Homematic IP Access Point 104
8 Configurazione tramite il termostato a parete Homematic IP 105
9 Comando manuale....110
9.1 Accensione/spegnimento zone di riscaldamento.... 110
9.2 Accensione o spegnimento del comando pompa 110
10 Eliminazione dell'accoppiamento di un apparecchio 110
11 Risoluzione dei guasti 111
11.1 Comando non confermato....111
11.2 Duty Cycle 111
11.3 Codici di errore e sequenze di lampeggio 112
11.3.1 Sequenza di lampeggio del LED di sistema 112
11.3.2 Sequenze di lampeggio del LED canale 112
12 Ripristino delle impostazioni di fabbrica....113
13 Manutenzione e pulizia....113
14 Informazioni generali sul funzionamento via radio 113
15 Smaltimento....114
16 Dati Tecnici....115
1 Fornitura
1x Regolatore per riscaldamento a pavimento – 10 canali, 230 V
2x Viti 4,0 x 40 mm
2x Tasselli 6 mm
1x Istruzioni per l'uso
2 Indicazioni su queste istruzioni
Leggere attentamente queste istruzioni prima di mettere in funzione i dispositivi Homematic IP. Conservare questo manuale per poterlo consultare anche in futuro! Se l'utilizzo dell'apparecchio viene affidato ad altre persone, consegnare anche queste istruzioni per l'uso.
Simboli utilizzati:
Attenzione! Nei punti con questo simbolo viene segnalato un pericolo.
Nota. Questo paragrafo contiene altre informazioni importanti!
3 Indicazioni di pericolo
Non aprire mai l'apparecchio. Questo apparecchio non contiene parti che possano essere riparate dall'utente. In caso di guasto fare controllare l'apparecchio da un tecnico specializzato.
Per ragioni di sicurezza o di omologazione (CE) non sono ammesse modifiche costruttive o di altro genere del prodotto.
Utilizzare l'apparecchio solo in ambienti asciutti e privi di polvere, non esporlo a umidità, vibrazioni, radiazioni continue del sole/di altre fonti di calore, al freddo e a sollecitazioni meccaniche.
Questo apparecchio non è un giocattolo! Non consentire ai bambini di giocare con l'apparecchio. Non lasciare incustodito il materiale dell'imballaggio. Le pellicole e i sacchetti di plastica, le parti di polistirolo, ecc. possono essere fonte di pericolo per i bambini.
L'azienda declina qualsiasi responsabilità per danni a cose o persone causati da un utilizzo improprio o dalla mancata osservanza delle indicazioni di pericolo. In casi simili decade il diritto alla garanzia! Si declina qualsiasi responsabilità per danni indiretti!
Utilizzare questo apparecchio soltanto per installazioni in strutture fisse. Questo apparecchio deve essere fissato saldamente all'interno di un'installazione fissa.
Il controller si installa assieme all'impianto dell'edificio. In fase di progettazione e installazione rispettare le normative pertinenti e le direttive vigenti sul posto. Il funzionamento dell'apparecchio è ammesso esclusivamente nella rete AC da 230 V/50 Hz. I lavori nella rete da 230 V devono essere eseguiti soltanto da elettricisti specializzati (come da normativa VDE 0100). In tal caso rispettare le norme vigenti in materia di pre-
venzione degli infortuni. Per evitare scosse elettriche sull'apparecchio, disattivare la tensione di rete (disinserire il fusibile automatico). La mancata osservanza delle avvertenze per l'installazione può causare incendi o altri pericoli.
Quando si esegue l'allaccio ai morsetti dell'apparecchio tenere presenti i cavi ammessi e la loro sezione.
Prima del collegamento di un'utenza fare attenzione ai dati tecnici, in particolare alla potenza di allacciamento massima ammessa del controller del riscaldamento a pavimento e al tipo di utenza da collegare. Tutte le indicazioni di carico si riferiscono a carichi ohmici. Caricare il regolatore solo fino al limite della capacità indicato.
L'apparecchio non è idoneo all'attivazione.
Un sovraccarico può causare la distruzione del dispositivo, provocare un incendio o generare scosse elettriche.
Prima di collegare il regolatore, è necessario estrarre il fusibile dalla scatola dei fusibili o la spina dalla presa.
Attenersi sempre alle disposizioni in materia di installazione nei sistemi di distribuzione (DIN VDE 0100-410).
L'apparecchio è adatto solo all'impiego in ambienti a uso abitativo o analoghi.
Qualsiasi impiego diverso da quello descritto nelle presenti istruzioni per l'uso non è conforme alle disposizioni e comporta l'esclusione di responsabilità e la perdita dei diritti di garanzia.
4 Funzioni e vista d'insieme dell'apparecchio
Il regolatore per riscaldamento a pavimento Homematic IP consente di controllare il riscaldamento a pavimento per ogni singola stanza in base alle necessità e comodamente tramite app per smartphone o con i termostati a parete Homematic IP, in modo da regolare la temperatura negli ambienti secondo le proprie esigenze.
Il regolatore per riscaldamento a pavimento può essere utilizzato per controllare un riscaldamento a pavimento con max. 10 zone di riscaldamento/15 circuiti di riscaldamento nonché una pompa di circolazione o circolatore e può essere azionato sia in modalità riscaldamento che raffrescamento (purché l'impianto di riscaldamento supporti questa modalità di funzionamento).
L'apparecchio può essere montato con le viti fornite in dotazione o semplicemente su una guida DIN tipo omega. Grazie alla comunicazione radio protetta tra i dispositivi Homematic IP l'impegno per le operazioni di cablaggio è estremamente ridotto.

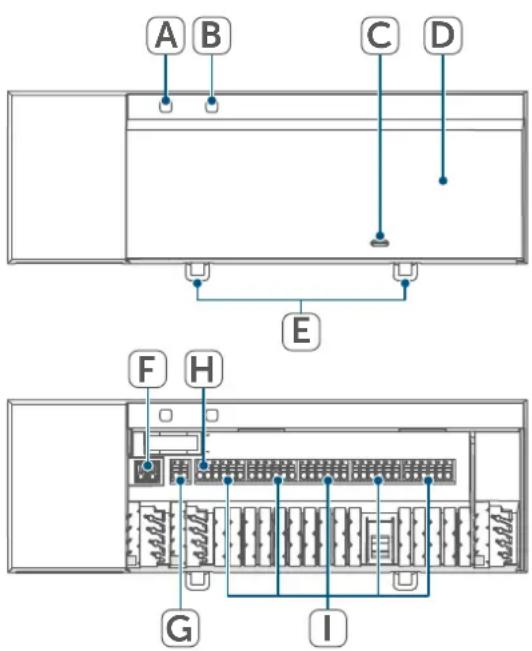

Vista d'insieme dell'apparecchio:
(A) Tasto di sistema (tasto di accoppiamento e LED)
(B) Tasto Select (tasto canale e LED)
(C) Fessura di apertura
(D) Coperchio
(E) Linguette di arresto per montaggio su guide DIN
(F) Morsetti di collegamento per PE
(G) Morsetti di collegamento per N (conduttore neutro) e L (conduttore esterno)
(H) Morsetti di collegamento per valvo-
le per radiatori o pompa di circola-
zione
(I) Morsetti di collegamenti per radiatori
5 Informazioni generali sul sistema
Questo apparecchio fa parte del sistema Homematic IP Smart-Home e comunica tramite il protocollo radio Homematic IP. Tutti gli apparecchi del sistema possono essere configurati comodamente e singolarmente dallo smartphone tramite l'app Homematic IP. In alternativa gli apparecchi Homematic IP possono essere gestiti tramite la centralina CCU3 oppure tramite un collegamento con numerosi sistemi di fornitori terzi. Per conoscere la gamma di funzioni che si può utilizzare all'interno del sistema Homematic IP abbinato ad altri componenti, consultare il Manuale dell'utente di Homematic IP. Tutta la documentazione tecnica e gli aggiornamenti sono sempre disponibili su www.homematic-ip.com.
6 Montaggio
Il regolatore per riscaldamento a pavimento può essere montato liberamente a parete utilizzando le viti in dotazione oppure montato su guida DIN.
6.1 Montaggio con viti
Per montare il regolatore per riscaldamento a pavimento utilizzando le viti procedere come segue:
- Selezionare un punto di installazione adeguato, in prossimità del collettore del circuito di riscaldamento.
Accertarsi che nel punto desiderato non siano presenti tubazioni all'interno della parete!
- Con una matita segnare sulla pa- rete nella posizione desiderata due punti da forare distanti tra loro 13,6 cm.
Figura 3
- Praticare i fori precedentemente segnati utilizzando una punta per trapano adeguata.
- Montare il regolatore per riscal- damento a pavimento avvitando i tasselli e le viti fornite in dotazione.
6.2 Montaggio su guide DIN
Per montare il regolatore per riscaldamento a pavimento su guida DIN, procedere come segue:
- Posizionare il regolatore per riscaldamento a pavimento sulla guida DIN.
- Bloccare il regolatore per riscal- damento a pavimento in posizione premendo le linguette di arresto (E) verso l'alto.
- Assicurarsi che le linguette di arresto siano completamente innestate e che l'apparecchio sia posizionato saldamente sulla guida.
7 Messa in funzione
7.1 Avvertenze per l'installazione
Leggere interamente questo paragrafo prima di iniziare la procedura di inizializzazione.
Avviso! L'installazione deve essere eseguita solo da persone in possesso di conoscenze ed esperienze elettrotecniche pertinenti!*
Per montare il regolatore per riscaldamento a pavimento in un quadro di distribuzione elettrica, installare l'apparecchio conformemente alle normative VDE 0603, DIN 43871 (sottoquadro di distribuzione di bassa tensione), DIN 18015-x. In tal caso eseguire il montaggio su una guida di supporto (guida DIN tipo omega) come indicato nella norma EN 50022. L'installazione e il cablaggio devono tessere eseguiti conformemente alla normativa VDE 0100 (VDE 0100-410, VDE 0100-510 etc.). Tenere presente quanto prescritto nelle disposizioni tecniche sui collegamenti definite dal fornitore di energia.
Non collegare circuiti elettrici SELV/PELV ai morsetti di collegamento dei circuiti di riscaldamento.
Durante l'installazione rispettare le indicazioni di pericolo come da sezione (v. "3 Indicazioni di pericolo" a pag. 95).
Un'installazione eseguita in modo non appropriato mette a rischio
- la propria vita;
- la vita delle persone che utilizzano l'impianto elettrico.
In caso di installazione eseguita in modo non appropriato si rischiano gravi danni materiali, ad es. a causa di un incendio. In caso di danni a persone o cose si incorre nel rischio di responsabilità personale.
Rivolgersi a un elettrotecnico!
*Conoscenze tecniche necessarie per l'installazione:
Per l'installazione sono necessarie in particolare le seguenti conoscenze tecniche:
- Le "5 regole di sicurezza" da applicare: togliere la tensione; assicurarsi che non possa essere riattivata; accertare l'assenza di tensione; provvedere alla messa a terra e in cortocircuito; coprire o isolare le parti che si trovano sotto tensione;
- selezionare l'utensile adatto, gli apparecchi di misurazione ed eventuali dotazioni di protezione individuale;
- eseguire un'analisi dei risultati delle misurazioni;
- selezionare il materiale per l'installazione elettrica in modo da garantire le condizioni di disattivazione;
- gradi di protezione IP;
- montare il materiale per l'installazione elettrica;
- tipo di rete di alimentazione (sistema TN, sistema IT, sistema TT) e conseguenti condizioni di allaccio
(classica messa a terra del neutro, messa a terra di protezione, misure supplementari necessarie, ecc.).
Le sezioni dei cavi approvate per le canaline del regolatore per riscaldamento a pavimento sono le seguenti:
| Passacavi Sezione delcavo [mm2] | |
| 1 (J) > 5,2 | |
| 2 (K) > 8,2 | |
| 3 (L) > 3,2 | |
(→vedere la figura)
Le sezioni dei cavi approvate per il collegamento ai morsetti di collegamento del regolatore per riscaldamento a pavimento sono le seguenti:
| cavo rigido[mm2] | cavo flessibile con e senza guaina fili[mm2] |
| 0,75 – 1,50 0,75 | - 1,50 |
7.2 Installazione
Per installare il regolatore per riscaldamento a pavimento procedere nel modo seguente:

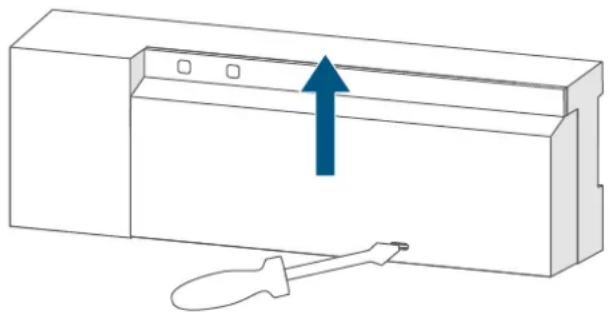

- Aprire il coperchio (D), premendo il sistema di aggancio sotto la fessura di apertura (C) con un cacciavite adeguato e tirare il coperchio verso l'alto
- Collegare il conduttore neutro al morsetto di collegamento per N (G).
Per aprire il morsetto di collegamento, premerlo verso il basso con un cacciavite adeguato e infilare il cavo corrispondente. Rilasciando il morsetto, questo si richiude e il cavo è fissato.
Figura 6
- Collegare il conduttore esterno al morsetto di collegamento per L (G).
- Collegare il cavo dei propri attuatori valvole dei circuiti di riscaldamento ai morsetti di collegamento (H-I) o una pompa di circolazione ai morsetti di collegamento (H).
- Prima di chiudere il coperchio, assicurarsi che tutti i cavi di collegamento siano premuti correttamente nei passacavi previsti.
- Richiudere il coperchio facendo scorrere le linguette di arresto del coperchio nelle apposite aperture e premendo il coperchio verso il basso.
7.3 Comportamento dopo l'applicazione della tensione di rete
Dopo l'applicazione della tensione di rete, il display (B) resta permanentemente acceso.
Nei primi 3 minuti dopo avere inserito la tensione di rete, il regolatore per riscaldamento a pavimento si trova in modalità Accoppiamento, se questa operazione non è stata ancora eseguita. Ulteriori informazioni sulla procedura di accoppiamento sono riportate nella sezione seguente.
Nei primi 10 minuti dopo avere inserito la tensione di rete, il regolatore per riscaldamento a pavimento si trova in modalità Avvio. In tale arco di tempo vengono azionate tutte le zone di riscaldamento. Questo viene segnalato dall'accensione permanente dei LED del canale.
Nei 20 minuti successivi, le valvole vengono azionate mediante una regolazione a 2 punti, in altre parole il mancato raggiungimento della temperatura nominale porta all'attivazione della valvola, un superamento di quest'ultima porta alla disattivazione. Allo scadere dei 20 minuti, le valvole vengono azionate tramite una regolazione PI con uscita PWM (funzionamento normale).
7.4 Accoppiamento
Leggere interamente questo paragrafo prima di iniziare la procedura di inizializzazione.
Per accoppiare e configurare il regolatore per riscaldamento a pavimento servendosi di una CCU3, fare riferimento a maggiori informazioni riportate nel manuale WebUI nella nostra home page ito www.homematic-ip.com.
Per prima cosa eseguire l'accoppiamento del regolatore per riscaldamento a pavimento, che così potrà essere integrato nel sistema e comunicare con altri apparecchi.
Il regolatore per riscaldamento a pavimento può essere accoppiato direttamente ad apparecchi Homematic IP (quali il termostato a parete o la Multi IO Box) o ad Homematic IP Access Point. In caso di accoppiamento diretto, la configurazione viene eseguita sul termostato a parete, mentre per l'accoppiamento con l'Access Point viene eseguita sull'app Homematic IP.
7.4.1 Accoppiamento con il termostato a parete Homematic IP
Durante l'operazione mantenere una distanza minima di 50 cm fra gli apparecchi.
È possibile interrompere il procedimento di accoppiamento pre-mendo di nuovo brevemente il tasto di sistema (A). L'operazione viene confermata dall'accensione del LED rosso (A).
Se non si esegue l'accoppiamento, la modalità Accoppiamento viene interrotta automaticamente dopo 3 minuti.
Per accoppiare il regolatore per riscaldamento a pavimento parete con un termostato a parete Homematic IP, è necessario portare in modalità Accoppiamento entrambi gli apparecchi. In tal caso procedere nel modo seguente:

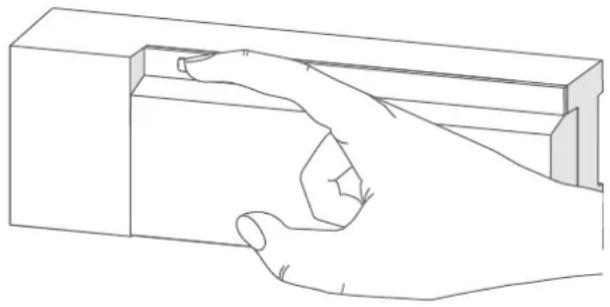

- Premere brevemente il tasto Select (B) per selezionare il canale a cui si desidera accoppiare un apparecchio. Premere una volta per canale 1, premere due volte per canale 2, ecc.. Il LED del rispettivo canale si accende in modo continuo per il rispettivo canale.
- Tenere premuto per 4 s il tasto di sistema (A) finché il LED (A) non inizia a lampeggiare velocemente con luce arancione(→vedere figura). La modalità Accoppiamento per il canale selezionato resta attiva per 3 minuti. - Tenere premuto il tasto di sistema del termostato a parete per almeno 4 secondi per attivare la modalità Accoppiamento. Il LED lampeggia con luce arancione.
Il LED verde lampeggiante (A) segnala che l'accoppiamento è andato a buon fine.
Se la procedura di accoppiamento non è andata a buon fine, il LED diventa rosso. Ripetere la procedura.
7.4.2 Accoppiamento con la Multi IO BoxHomematic IP
Per accoppiare il regolatore per riscaldamento a pavimento con una Multi IO Box Homematic IP, è necessario portare in modalità Accoppiamento entrambi gli apparecchi. In tal caso procedere nel modo seguente:
- Premere brevemente il tasto di selezione (B), finché i LED di tutti i canali non si accendono in verde (→vedere figura).
- Tenere premuto per 4 s il tasto di sistema (A) finché il LED (A) non inizia a lampeggiare velocemente con luce arancione(→vedere figura). La modalità Inizializzazione è attiva per 3 minuti.
- Premere il tasto di sistema della Multi IO Box per almeno 4 secondi per attivare la modalità di inizializzazione. Il LED lampeggia con luce arancione.
Il LED verde lampeggiante (A) segnala che l'accoppiamento è andato a buon fine.
Se la procedura di accoppiamento non è andata a buon fine, il LED diventa rosso (A). Ripetere la procedura.
7.4.3 Aggiunta di un ulteriore regolatore per riscaldamento a pavimento
Per aggiungere al sistema un o ad apparecchi esistenti un ulteriore regolatore per riscaldamento a pavimento, procedere come indicato di seguito:
- Accoppiare innanzitutto il nuovo regolatore per riscaldamento a pavimento a quello esistente. A questo scopo, portare in modalità Accoppiamento il regolatore per riscaldamento a pavimento esistente tenendo premuto a lungo (almeno 4 s) il tasto di sistema (A) (→v. figura).
- Attivare la modalità Accoppiamento sul nuovo regolatore per riscaldamento a pavimento tenendo premuto il tasto di sistema (A) per almeno 4 secondi.
Il LED (A) verde lampeggiante segnala che l'accoppiamento è andato a buon fine. Se la procedura di accoppiamento non è andata a buon fine, il LED diventa rosso (A). Ripetere la procedura.
- Se necessario, è possibile accoppiare il nuovo regolatore per riscaldamento a pavimento con ulteriori apparecchi Homematic IP, quali il termostato a parete o la Multi IO Box, portando in modalità Accoppiamento per primo il regolatore per riscaldamento a pavimento e poi l'altro apparecchio da accoppiare. Informazioni dettagliate al riguardo sono contenute nelle rispettive istruzioni per l'uso.
7.4.4 Accoppiamento con Homematic IP Access Point
Per prima cosa configurare l'Access Point Homematic IP tramite l'app Homematic IP in modo da poter utilizzare altri dispositivi Homematic IP nel sistema. Informazioni dettagliate sono riportate nelle istruzioni per l'uso dell'Access Point.
Per accoppiare il regolatore per riscaldamento a pavimento all'Access Point, procedere come indicato di seguito:
- Aprire l'app Homematic IP sullo smartphone.
- Nel menu selezionare la voce "Inizializzazione dell'apparecchio".
- Premere brevemente il tasto di sistema (A), finché il LED (A) non inizia a lampeggiare lentamente con luce arancione. La modalità Accoppiamento per il canale selezionato resta attiva per 3 minuti (→v. figura).
La modalità Accoppiamento può essere avviata per altri 3 minuti premendo brevemente il tasto di sistema (A) (→v. figura).
L'apparecchio viene visualizzato automaticamente nell'app Homematic IP.
- Per confermare, digitare nell'app le ultime quattro cifre del numero dell'apparecchio (SGTIN) oppure eseguire una scansione del codice QR. Il numero dell'apparecchio è riportato nell'etichetta adesiva inclusa nella fornitura o direttamente sull'apparecchio.
-
Attendere che la procedura di inizializzazione sia conclusa.
-
A conferma dell'avvenuta inizializzazione il LED invia una luce verde. L'apparecchio è pronto per l'uso.
- Se si accende la luce del LED rossa, riprovare la procedura.
- Selezionare la soluzione desiderata per il proprio dispositivo.
- Nell'app assegnare un nome all'apparecchio e associarlo a un ambiente.
8 Configurazione tramite il termostato a parete Homematic IP
Il regolatore per riscaldamento a pavimento Homematic IP può essere accoppiato con il termo-stato a parete Homematic IP (HmlP-WTH-2), tramite Homematic IP Access Point in combinazione con l'app per smartphone o tramite la WebUI della centralina CCU3.
Per configurare il regolatore per riscaldamento a pavimento tramite il termostato a parete, procedere come segue:
- Tenere premuta a lungo la mano-pola di regolazione del termostato a parete per aprire il menu di configurazione.
- Ruotando la manopola di regolazione, selezionare l'icona "FAL" e confermare la scelta premendo brevemente la manopola di regolazione.
- Se il termostato a parete è inizializzato con più di un regolatore per riscaldamento a pavimento, mediante la manopola di regolazione selezionare il regolatore per riscaldamento a pavimento desiderato.
- Selezionare se si desidera configurare i parametri dell'apparecchio ("UnP1/UnP2") o i parametri del canale ("ChAn").
Le impostazioni che si possono eseguire in "UnP1/UnP2" riguardano l'intero apparecchio. Le impostazioni che si possono eseguire in "ChAn" riguardano i singoli canali dell'apparecchio.
- Regolare individualmente i tempi di mandata e di inerzia della pompa, le temperature Eco, gli intervalli temporali, ecc. secondo lo schema seguente.
Parametro dell'apparecchio UnP1:
| Parametri Indice Valore Significato | |||
| Temperatura antigelo P024 3 | 45...16...1920 | Protezione antigelo non attiva 2,0 °C 2,5 °C ... 8,0 °C (predefinito)... 9,5 °C 10,0 °C | |
| Comando pompa attivo/nonattivoBilanciamento carico*1/Raccolta carico*2Tipo di attuatore (NO/NC*3) | P025 0 | 1234567 | Comando pompa attivo*4Bilanciamento carico NCComando pompa attivo*4Bilanciamento carico NOComando pompa attivo*4Raccolta carico NCComando pompa attivo*4Raccolta carico NOComando pompa non attivo (default) bilanciamento carico NCComando pompa non attivoBilanciamento carico NOComando pompa non attivoRaccolta carico NCComando pompa non attivoRaccolta carico NO |
| Funzionamento d'emergenzain modalità riscaldamento | P026 0 | 1...25...99100 | 0 %1%...25 % (predefinito)...99 %100 % |
| Funzionamento d'emergenzain modalità raffrescamento | P032 0 | 1...99100 | 0 % (predefinito)1%...99 %100 % |
*1: (Se possibile) Le zone di riscaldamento vengono controllate in modo scaglionato.
*2: (Se possibile) Le zone di riscaldamento vengono controllate collettivamente.
*3: Normally open/normally closed
*4: Se la zona di riscaldamento 1 viene utilizzata come comando pompa, è necessario accoppiare un termostato a parete a questo canale, per poter eseguire un adattamento dei parametri della pompa.
Parametro dell'apparecchio UnP2:
| Parametri Indice Valore Significato | |||
| Durata funzione di protezione della val-vola | P007 128 | 8 | 0 minuti |
| 129 | 1 minuto | ||
| ... | ... | ||
| 133 | 5 minuti (predefinito) | ||
| ... | ... | ||
| 138 | 10 minuti | ||
| Intervallo funzione di protezione della valvola | P051 225 | 5 | 1 giorno |
| 226 | 2 giorni | ||
| ... | ... | ||
| 238 | 14 giorni (predefinito) | ||
| ... | ... | ||
| 251 | 27 giorni | ||
| 252 | 28 giorni | ||
Parametro del canale ChAn:
| Parametri Indice Valore | Significato | |
| Ritardo di accensione pompa (disponibile solo per canale 1) | P006 128 | 0 minuti |
| 1 minuto | ||
| 2 minuti (predefinito) | ||
| ... | ||
| 19 minuti | ||
| 20 minuti | ||
| Durata della funzione di protezione pompa (disponibile solo per canale 1) | P007 128 | 0 minuti |
| 1 minuto (predefinito) | ||
| ... | ||
| 9 minuti | ||
| 10 minuti | ||
| Ritardo di spegnimento-pompa (disponibile solo per canale 1) | P008 128 | 0 minuti |
| 1 minuto | ||
| 2 minuti (predefinito) | ||
| ... | ||
| 19 minuti | ||
| 20 minuti | ||
| Temperatura minima del pavimento in combinazione con sensore di temperatura pavi-mento | P045 10 | 5,0 °C |
| 5,5 °C | ||
| ... | ||
| 19,0 °C (predefinito) | ||
| ... | ||
| 29,5 °C | ||
| 30,0 °C | ||
| Limite di umidità P050 40 | 40 %; limite di umidità non attivo | |
| ... | ||
| 80 %; limite di umidità non attivo | ||
| 40 %; limite di umidità attivo | ||
| ... | ||
| 60 %; limite di umidità attivo (predefinito) | ||
| ... | ||
| 80 %; limite di umidità attivo |
| Intervallo di tempo per la funzione di prote-zione pompa (disponi-bile solo per canale 1) | P051 2 | 25 | 1 giorno |
| 226 | 2 giorni | ||
| ... | ... | ||
| 238 | 14 giorni (predefinito) | ||
| ... | ... | ||
| 251 | 27 giorni | ||
| 252 | 28 giorni | ||
| Raffrescamento in modalità raffresca-mento attivo/nonattivo | P052 0 | 1 | Raffrescamento in modalità raffrescamen-to non attivo |
| Raffrescamento in modalità raffresca-mento attivo (predefinito) | |||
| Riscaldamento in mo-dalità riscaldamentoattivo/non attivo | P053 0 | 1 | Riscaldamento in modalità riscaldamentonon attivo |
| Riscaldamento in modalità riscaldamentoattivo (predefinito) | |||
| Selezione delle condi-zioni presenti nell'abi-tazione | P055 0 | 1 | Riscaldamento a pavimento (predefinito) |
| Riscaldamento a pavimento a basso con-sumo energetico | |||
| Valore limite che pre-cede l'umidità dell'aria | P178 40 | ... | 40 %; limite di umidità non attivo |
| ... | ... | ||
| 80 | 80 %; limite di umidità non attivo | ||
| 168 | 40 %; limite di umidità attivo | ||
| ... | ... | ||
| 188 | 60 %; limite di umidità attivo (predefinito) | ||
| ... | ... | ||
| 208 | 80 %; limite di umidità attivo |
Per ulteriori informazioni sulla configurazione, vedere le istruzioni per l'uso del termostato a parete (HmIP-WTH-2).
9 Comando manuale
9.1 Accensione/spegnimento zone di riscaldamento
A scopo di installazione e prova è possibile accendere o spegnere le singole zone di riscaldamento. Per attivare o disattivare manualmente una zona di riscaldamento, procedere come indicato di seguito:
- Con il tasto di selezione (B) selezionare il canale desiderato (→vedere figura).
- Tenere premuto il tasto di selezione, finché il LED (B) lampeggia brevemente per tre volte.
Il canale rimane accesso o spento per 15 minuti. La zona di riscaldamento viene quindi di nuovo regolata normalmente.
9.2 Accensione o spegnimento del comando pompa
Se il morsetto di collegamento (H) deve essere utilizzato per il comando di una pompa di circolazione, è possibile cambiare la zona di riscaldamento direttamente sull'apparecchio. In tal caso procedere come segue:
- Tenere premuto il tasto di selezione (B) finché il LED del canale 1 lampeggia in verde (→vedere figura).
Se il LED del canale 1 lampeggia lentamente, il comando pompa è attivato. Se il LED del canale 1 lampeggia velocemente, il comando pompa è disattivato.
- Se non si desidera modificare il parametro, è possibile uscire dal menu premendo brevemente il tasto di selezione (B).
- Per modificare il parametro da attivo a non attivo ovvero da non attivo ad attivo, tenere premuto il tasto di selezione (B) per almeno 4 s.
10 Eliminazione dell'accoppiamento di un apparecchio
Per eliminare l'accoppiamento tra un regolatore per riscaldamento a pavimento e un termostato a parete, procedere come segue:
- Utilizzare il tasto di selezione (B) sul regolatore per riscaldamento a pavimento per selezionare il canale a cui è stato accoppiato il termo-stato a parete (→v. figura).
- Premere contemporaneamente il tasto di sistema (A) e il tasto di selezione (B) del regolatore per riscaldamento a pavimento, finché il LED (A) non si accende con luce verde.
- Ripristinare le impostazioni di fabbrica del termostato a parete (per ulteriori informazioni, vedere le istruzioni per l'uso del termostato a parete).
11 Risoluzione dei guasti
11.1 Comando non confermato
Se un comando non viene conferma-to da almeno un ricevitore, al termine della trasmissione difettosa si accende la luce rossa del LED (A). La causa della trasmissione difettosa potrebbe essere un disturbo radio (v. "14 Informazioni generali sul funzionamento via radio" a pag. 113). La trasmissione difettosa può essere dovuta a:
- ricevitore non raggiungibile,
- ricevitore che non può eseguire un comando (interruzione di carico, blocco meccanico, ecc.) oppure
- ricevitore difettoso.
11.2 Duty Cycle
Il ciclo di lavoro descrive una limitazione regolamentata dalla legge del tempo di trasmissione degli apparecchi nella gamma di 868 MHz. Lo scopo di questa disciplina è garantire il funzionamento di tutti gli apparecchi nella gamma 868 MHz.
Nel campo di frequenza 868 MHz da noi utilizzato il tempo massimo di trasmissione di ogni apparecchio ammonta all'1 % di un'ora (quindi 36 secondi in un'ora). Quando raggiungono il limite dell'1% gli apparecchi non possono più trasmettere finché non sarà scaduto questo limite di tempo.
Conformemente a questa direttiva, gli apparecchi Homematic IP sono sviluppati e prodotti nell'assoluto rispetto delle norme.
Nel normale funzionamento di solito non si raggiunge il duty cycle. Tuttavia, questo potrebbe accadere in casi sin-goli alla messa in esercizio o alla prima installazione di un sistema a causa di processi di inizializzazione ripetuti o ad alta intensità radio. Un superamen-to del limite del ciclo di lavoro viene visualizzato mediante un lampeggio lungo del LED rosso per tre volte e può manifestarsi con una funzione mo-mentaneamente assente dell'apparec-chio. Trascorso un breve tempo (max. 1 ora), il funzionamento dell'apparecchio viene ripristinato.
11.3 Codici di errore e sequenze di lampeggio
11.3.1 Sequenza di lampeggio del LED di sistema
| Codice di segnalazione Significato Soluzione | ||
| Luce arancione lampeggiante per breve tempo | Trasmissione radio/tenta-tivo d'invio/trasmissione dati | Attendere che la trasmissione sia conclusa. |
| Luce verde accesa a lungo 1 volta | Procedura confermata | Si può procedere all'utilizzo. |
| Luce rossa accesa a lungo 1 volta | Procedura non riuscita o raggiunto il limite del duty cycle | Riprovare (v. "11.1 Comando non confermato" a pag. 111) o (v. "11.2 Duty Cycle" a pag. 111). |
| Luce arancione lampeggiante per breve tempo (ogni 10 s) | Modalità Inizializzazione attiva | Digitare le ultime quattro cifre del numero di serie dell'apparecchio per confermare (v. "7.4 Accoppia-mento" a pag. 101). |
| Luce rossa lampeggiante a lungo 6 volte | Dispositivo difettoso | Prestare attenzione alle indicazioni nell'app o rivolgersi a un rivenditore specializzato. |
| Accensione 1 arancione e 1 verde | Visualizzazione di prova | Dopo che la visualizzazione di prova si è spenta, è possibile proseguire. |
11.3.2 Sequenze di lampeggio del LED canale
| Codice di segnalazione Significato Soluzione | ||
| Movimento lentoLuce lampeggiante | Modalità di emergenza attiva | Sostituire le batterie del termostato a parete, ese-guire il test della comu-nicazione radio, ev. ripo-sizionare il termostato a parete, sostituire il termo-stato a parete difettoso |
| Luce lampeggia breve-mente due volte | Connessione radio al ter-mostato a parete malfun-zionante | Modificare la posizione del termostato a parete oppure installare un ripe-titore (v. "11.1 Comando non confermato" a pag. 111). |
12 Ripristino delle impostazioni di fabbrica
Le impostazioni di fabbrica dell'apparecchio possono essere ripristinate. In questo caso tutte le impostazioni andranno perdute.
Per ripristinare le impostazioni di fabbrica del regolatore per riscaldamento a pavimento, procedere nel modo seguente:
- Tenere premuto per 4 s il tasto di sistema (A) finché il LED (A) non inizia a lampeggiare velocemente con luce arancione (→v. figura).
- Rilasciare quindi il tasto.
- Premere di nuovo il tasto di sistema per 4 secondi finché non si accende il LED verde.
- Rilasciare di nuovo il tasto di sistema per concludere il ripristino delle impostazioni di fabbrica.
L'apparecchio esegue un riavvio.
13 Manutenzione e pulizia
Questo apparecchio non richiede manutenzione. Se è necessario un intervento di manutenzione o riparazione rivolgersi a un tecnico specializzato.
Pulire l'apparecchio con un panno morbido, pulito, asciutto e privo di pe-lucchi. Non utilizzare detergenti a base di solventi poiché potrebbero danneggiare la scatola esterna di plastica e le iscrizioni sull'apparecchio.
14 Informazioni generali sul funzionamento via radio
La trasmissione radio viene attuata su un canale di trasmissione non esclusivo, pertanto non è possibile escludere interferenze. Altre interferenze possono essere causate da processi di commutazione, da motori elettrici o da apparecchi elettrici difettosi.
La portata del segnale all'interno degli edifici può essere molto diversa da quella all'aperto. Oltre alla potenza di trasmissione e alle proprietà di ricezione dei ricevitori, anche alcuni fattori ambientali come l'umidità dell'aria, nonché le condizioni della struttura sul posto sono importanti per il segnale.
Con la presente la eQ-3 AG, Maiburger Str. 29, 26789 Leer, Germania, dichiara che l'apparecchio radio Homematic IP modello HmIP-FAL230-C10 è conforme alla Direttiva 2014/53/UE. Il testo integrale della dichiarazione di conformità UE è disponibile al seguente indirizzo internet: www.homematic-ip.com
15 Smaltimento
Avvertenze per lo smaltimento
Questo simbolo significa che l'apparecchio non va smaltito con i rifiuti domestici, nel bidone dei rifiuti o nel bidone o sacco giallo.
Ai fini della tutela della salute e dell'ambiente, per un corretto smaltimento siete tenuti a conferire il prodotto e tutte le parti elettroniche incluse in dotazione presso un centro di raccolta comunale per apparecchi elettrici ed elettronici usati. Anche i distributori di apparecchi elettrici ed elettronici sono tenuti a ritirare gli apparecchi usati gratuitamente.
Con la raccolta differenziata date un prezioso contributo per il riutilizzo, il riciclo e altre forme di recupero di apparecchi usati.
Ricordiamo espressamente che l'utente finale è responsabile personalmente della cancellazione dei dati personali negli apparecchi elettrici ed elettronici da smaltire.
Dichiarazione di conformità
Il marchio CE è un contrassegno del mercato libero che si rivolge esclusivamente agli enti ufficiali e che non rappresenta una garanzia delle caratteristiche del prodotto.
Per domande di tipo tecnico sull'apparecchio rivolgersi al proprio rivenditore specializzato.
16 Dati Tecnici
Sigla dell'apparecchio: HmIP-FAL230-C10
Struttura dell'apparecchio
di regolazione e comando (RC): Dispositivo elettronico RC indipenden-
te montato a parte per installazione sopra a una superficie
Numero di zone di riscaldamento: 10
Numero attuatori: 15 / (14)
Numero pompe: 1
Tensione di alimentazione: 230 V/50 Hz
Corrente assorbita: 6,3 A max.
Potenza di interruzione per
zona di riscaldamento:
Zona di riscaldamento 1: 6 A max.
Zone riscaldamento 2-10: 1 A max.
Carico nominale di tutti gli attuatori: 250 W max.
Potenza di commutazione totale: 1380 W
Tipo di disattivazione: Micro
Tipo di cavo e sezione cavo: cavo rigido e flessibile, 0,75-1,5 mm²
Sezione cavo collegamento a morsetto 1: >5,2 mm
Sezione cavo collegamento a morsetto 2: >8,2 mm
Sezione cavo collegamento a morsetto 3: >3,2 mm
Grado di protezione: IP20
Classe di protezione: I
Temperatura ambiente: 0 - 50 °C
Tipo: 1.B.
Tensione di tenuta a impulso: 2500 V
Temperatura per test del filo incandescente: 850 °C
Temperatura per prova di durezza Brinell: 125 °C
Indice PTI del materiale dell'alloggiamento: IIIb con 100 < CTI < 175
Dimensioni (L x A x P): 225 x 75 x 52 mm
Peso: 566 g
Banda di frequenza radio: 868,0–868,6 MHz/ 869,4–869,65 MHz
Massima potenza di trasmissione radio: 10 dBm
Categoria ricevitore: dispositivo a corto raggio (SRD) cat. 2
Portata radio tipica in campo libero: 270 m
Duty Cycle: < 1 % per h / < 10 % per h
Con riserva di modifiche tecniche.
Inhoudsopgave
- 1 FORNITURA
- 2 INDICAZIONI SU QUESTE ISTRUZIONI
- SIMBOLI UTILIZZATI
- 3 INDICAZIONI DI PERICOLO
- 4 FUNZIONI E VISTA D'INSIEME DELL'APPARECCHIO
- VISTA D'INSIEME DELL'APPARECCHIO
- 5 INFORMAZIONI GENERALI SUL SISTEMA
- 6 MONTAGGIO
- 6.1 MONTAGGIO CON VITI
- 6.2 MONTAGGIO SU GUIDE DIN
- 7 MESSA IN FUNZIONE
- 7.1 AVVERTENZE PER L'INSTALLAZIONE
- (→VEDERE LA FIGURA)
- 7.2 INSTALLAZIONE
- 7.3 COMPORTAMENTO DOPO L'APPLICAZIONE DELLA TENSIONE DI RETE
- 7.4 ACCOPPIAMENTO
- 7.4.1 ACCOPPIAMENTO CON IL TERMOSTATO A PARETE HOMEMATIC IP
- 7.4.2 ACCOPPIAMENTO CON LA MULTI IO BOXHOMEMATIC IP
- 7.4.3 AGGIUNTA DI UN ULTERIORE REGOLATORE PER RISCALDAMENTO A PAVIMENTO
- 7.4.4 ACCOPPIAMENTO CON HOMEMATIC IP ACCESS POINT
- 8 CONFIGURAZIONE TRAMITE IL TERMOSTATO A PARETE HOMEMATIC IP
- 9 COMANDO MANUALE
- 9.1 ACCENSIONE/SPEGNIMENTO ZONE DI RISCALDAMENTO
- 9.2 ACCENSIONE O SPEGNIMENTO DEL COMANDO POMPA
- 10 ELIMINAZIONE DELL'ACCOPPIAMENTO DI UN APPARECCHIO
- 11 RISOLUZIONE DEI GUASTI
- 11.1 COMANDO NON CONFERMATO
- 11.2 DUTY CYCLE
- 11.3 CODICI DI ERRORE E SEQUENZE DI LAMPEGGIO
- 12 RIPRISTINO DELLE IMPOSTAZIONI DI FABBRICA
- 13 MANUTENZIONE E PULIZIA
- 14 INFORMAZIONI GENERALI SUL FUNZIONAMENTO VIA RADIO
- 15 SMALTIMENTO
- AVVERTENZE PER LO SMALTIMENTO
- DICHIARAZIONE DI CONFORMITÀ
- 16 DATI TECNICI
- INHOUDSOPGAVE
Marca : Homematic IP
Modello : HmIP-FAL230-C10
Categoria : Controllore
