Type de produit	Actionneur motorisé pour vanne de chauffage
Dimensions	44 × 54 × 50 mm (sans câble de raccordement)
Poids	80 g
Alimentation	3,3 VCC, SELV, 120 mA max.
Fonctions principales	Régulation de la température ambiante en ajustant la position de la vanne et le débit d'eau. Doit être associé à un actionneur de chauffage par sol Homematic IP (HmIP-FALMOT-C12).
Entretien et nettoyage	Aucun entretien nécessaire. Nettoyer avec un chiffon doux, propre, sec et non pelucheux. Ne pas utiliser de solvants.
Sécurité	Ne pas ouvrir l'appareil. Utiliser uniquement dans un environnement sec et non poussiéreux. Tenir hors de portée des enfants. Installation fixe uniquement.
Pièces détachées et réparabilité	Adaptateur de vanne VA 80 (M30 x 1,5 mm) inclus. Pour d'autres dimensions, adaptateur nécessaire (non fourni). Réparations à confier à un spécialiste.
Informations générales	Marque Homematic IP, type HmIP-VDMOT, classe de protection III, IP20, température ambiante 0-50°C, course linéaire 4,3 ± 0,3 mm, filetage M30 x 1,5 mm.

FOIRE AUX QUESTIONS - HmIPVDMOT Homematic IP

Comment installer l'actionneur Homematic IP ?

Vissez l'adaptateur de vanne fourni (VA 80) sur la vanne (filetage M30 x 1,5 mm). Placez ensuite l'actionneur sur l'adaptateur jusqu'à ce qu'il s'enclenche. Aucun outil n'est nécessaire.

Comment démonter l'actionneur ?

Appuyez sur le cran d'arrêt (bouton de démontage) et retirez l'actionneur de l'adaptateur.

À quel appareil l'actionneur doit-il être raccordé ?

L'actionneur doit être associé à un Homematic IP Actionneur de chauffage par le sol – 12 niveaux, motorisé (HmIP-FALMOT-C12) pour réguler la température.

Quelle est l'alimentation de l'actionneur ?

Tension d'alimentation : 3,3 VCC, SELV, courant absorbé maximal de 120 mA.

Comment nettoyer l'actionneur ?

Nettoyez avec un chiffon doux, propre, sec et non pelucheux. N'utilisez pas de nettoyants contenant des solvants.

Que faire en cas de panne de l'actionneur ?

Ne pas ouvrir l'appareil. Faites-le vérifier par un personnel spécialisé. Contactez votre revendeur pour toute question technique.

Quelles sont les dimensions et le poids de l'actionneur ?

Dimensions : 44 x 54 x 50 mm (sans câble de raccordement). Poids : 80 g.

Est-il compatible avec toutes les vannes ?

Il est compatible avec les vannes ayant un filetage M30 x 1,5 mm. Pour d'autres dimensions, un adaptateur de vanne approprié est nécessaire (non fourni).

Où trouver l'adaptateur de vanne ?

L'adaptateur de vanne VA 80 (M30 x 1,5 mm) est inclus dans la livraison. Pour d'autres dimensions, vous devez vous procurer l'adaptateur correspondant séparément.

Comment éliminer l'actionneur en fin de vie ?

Ne pas jeter avec les ordures ménagères. Déposez-le dans un point de collecte communal pour déchets d'équipements électriques et électroniques. Respectez la réglementation locale.

MODE D'EMPLOI HmIPVDMOT Homematic IP

Notice d'installation et d'emploi

1 Contenu de la livraison 15
2 Remarques sur le mode d'emploi....15
3 Mises en garde....15
4 Fonction et aperçu de l'appareil ....16
5 Montage....16
6 Raccordement à un contrôleur de chauffage par le sol 17
7 Entretien et nettoyage 17
8 Élimination....18
9 Caractéristiques techniques .....19

Documentation © 2018 eQ-3 AG, Allemagne

Tous droits réservés. Le présent manuel ne peut être reproduit, en totalité ou sous forme d'extraits, de manière quelconque sans l'accord écrit de l'éditeur, ni copié ou modifié par des procédés électroniques, mécaniques ou chimiques.

Il est possible que le présent manuel contienne des défauts typographiques ou des erreurs d'impression. Les indications du présent manuel sont régulièrement vérifiées et les corrections effectuées dans les éditions suivantes. Notre responsabilité ne saurait être engagée en cas d'erreur technique ou typographique et pour les conséquences en découlant.

Tous les sigles et droits protégés sont reconnus.

Des modifications en vue d'améliorations techniques peuvent être apportées sans avertissement préalable. 153305 (Web) | Version 1.1 (08/2024)

1 Contenu de la livraison

1x Actionneur – motorisé

1x Adaptateur de vanne VA 80 (file-tage M30 x 1,5 mm)

1x Mode d'emploi

2 Remarques sur le mode d'emploi

Lisez attentivement le présent mode d'emploi avant de mettre les appareils Homematic IP en service. Conservez ce mode d'emploi pour pouvoir le consulter ultérieurement ! Si vous laissez d'autres personnes utiliser l'appareil, n'oubliez pas de leur remettre également ce mode d'emploi.

Symboles utilisés :

Attention ! Ce symbole indique un danger.

Remarque. Cette section contient d'autres informations importantes !

3 Mises en garde

N'ouvrez pas l'appareil. Il ne contient aucune pièce requérant un entretien de la part de l'utilisateur. En cas de panne, faites vérifier l'appareil par un personnel spécialisé.

Pour des raisons de sécurité et d'autorisation (CE), les transformations et/ou modifications arbitraires du produit ne sont pas autorisées.

Utilisez l'appareil uniquement dans un environnement sec et non poussiéreux. Ne l'exposez pas à l'humidité, à des vibrations, aux rayons du soleil et à d'autres rayonnements thermiques permanents, à un froid excessif ainsi qu'à des charges mécaniques.

Cet appareil n'est pas un jouet ! Tenez-le hors de portée des enfants. Ne laissez pas traîner les emballages. Les sachets/films en plastique, éléments en polystyrène, etc. peuvent constituer des jouets dangereux pour les enfants.

Notre responsabilité ne saurait être engagée en cas de dom-mages matériels ou de dommages corporels dus au maniement inap-proprié ou au non-respect des mises en garde. Dans de tels cas, tout droit à la garantie est annulé ! Nous déclinons toute responsabi-lité quant aux dommages consé-cutifs !

L'appareil ne peut être utilisé que pour une installation fixe. L'appareil doit être posé dans une installation fixe.

En cas de dommage apparent sur le thermostat/l'actionneur de vanne existant, la vanne ou les tuyaux de chauffage, merci de consulter un expert spécialisé.

L'appareil convient uniquement pour une utilisation dans des environnements d'habitat.

Toute application autre que celle décrite dans le présent mode d'emploi n'est pas conforme et entraîne l'exclusion de la garantie et de la responsabilité.

4 Fonction et aperçu de l'appareil

Le Homematic IP Actionneur – motorisé permet de régler la position de la vanne et donc, le débit de l'eau, qui régule à son tour la température de la pièce.

L'actionneur doit être associé à un Homematic IP Actionneur de chauffage par le sol – 12 niveaux, motorisé (HmIP- FALMOT-C12).

Aperçu de l'appareil :

(A) Actionneur
(B) Bouton pour le démontage
(C) Adaptateur de vanne VA 80

A B C

Figure 1

5 Montage

Grâce à sa construction compacte, l'actionneur peut être installé dans n'importe quelle position (p. ex. tête en bas).

Pour le montage, aucun outil n'est nécessaire.

Pour monter l'actionneur, procédez comme suit :

• Vérifiez si votre vanne correspond à la dimension du filetage M30 x 1,5 mm. Nous recommandons d'utiliser le gabarit de vanne (disponible dans la zone de téléchargement sur www.homematic-ip.com). Si la dimension du filetage diffère, vous avez besoin d'un adaptateur de vanne correspondant.
• Vissez l'adaptateur de vanne fourni (VA 80) sur la vanne.

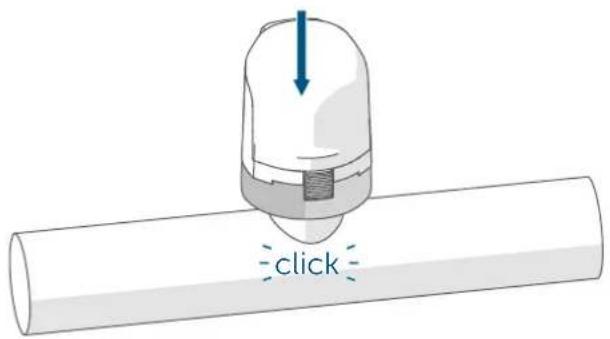

- Placez l'actionneur sur l'adaptateur. Veillez à ce que l'actionneur s'enclenche complètement.

click

Figure 3

Pour démonter l'appareil, appuyez sur le cran d'arrêt et retirez l'actionneur de l'adaptateur.

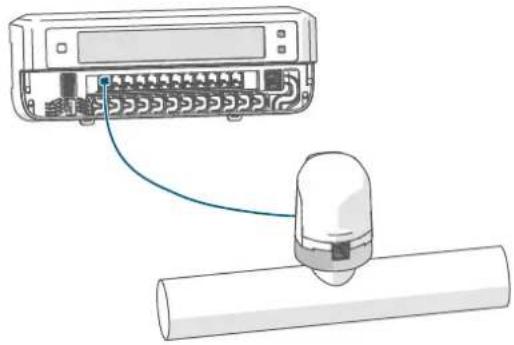

6 Raccordement à un contrôleur de chauffage par le sol

Pour réguler la température ambiante, vous devez raccorder l'actionneur directement à l'actionneur de chauffage par le sol Homematic IP - 12 voies, motorisé (HmIP-FALMOT-C12). Procédez comme suit :

- Raccordez le câble de raccordement de l'actionneur aux bornes de l'actionneur de chauffage par le sol prévues à cet effet.

7 Entretien et nettoyage

L'appareil ne requiert aucun entretien. Confiez les réparations à un spécialiste.

Nettoyez l'appareil avec un chiffon doux, propre, sec et non pelucheux. N'utilisez pas de nettoyant contenant un solvant, le boîtier en plastique et les écritures peuvent être attaqués.

8 Élimination

Avis d'élimination

Ce symbole signifie que l'appareil ne doit en aucun cas être éliminé avec les ordures ménagères, les déchets résiduels ou les déchets recyclables.

Afin de protéger la santé et l'environnement, vous êtes tenu de rapporter le produit et toutes les pièces électroniques comprises dans la livraison auprès d'un point de collecte communal des déchets d'appareils électriques et électroniques usagés pour une élimination dans les règles de l'art. Les distributeurs d'appareils électriques et électroniques sont également dans l'obligation de reprendre gratuitement les appareils usagés.

Grâce à cette collecte sélective, vous contribuez pleinement à la réutilisation, au recyclage et à d'autres formes de valorisation des appareils usagés. Nous attirons expressément votre attention sur le fait qu'en qualité d'utilisateur final, vous êtes seul responsable de la suppression des données à caractère personnel contenues dans les appareils électriques et électroniques à éliminer.

Avis de conformité

Le sigle CE est un sigle de libre circulation destiné uniquement aux autorités ; il ne constitue pas une garantie des propriétés.

Pour toute question technique concernant l'appareil, merci de contacter votre revendeur.

9 Caractéristiques techniques

Désignation abrégée de l'appareil : HmIP-VDMOT

Tension d'alimentation : 3,3 VCC, SELV

Courant absorbé : 120 mA max.

Type de protection : IP20

Classe de protection : III

Température ambiante : de 0 à 50 °C

Mode d'action : Type 1

Raccordement : M30 x 1,5 mm

Degré de contamination : 2

Course linéaire : 4,3 ± 0,3 mm

Dimensions : 44 x 54 x 50 mm (sans câble de rac-cordement)

Poids : 80 g

Sous réserve de modifications techniques.
