GEBRUIKSAANWIJZING PFBS 12 B3 PARKSIDE

4. Gebruik en behandeling van het elektrische gereedschap .........................53

5. Gebruik en behandeling van het accugereedschap .............................. 53

6. Service .................................................................53

• Veiligheidsvoorschriften voor alle toepassingen p. 54
• Overige veiligheidsvoorschriften voor alle toepassingen p. 55
• Aanvullende veiligheidsvoorschriften voor slijpen en doorslijpen p. 56
• Aanvullende veiligheidsvoorschriften voor werkzaamheden met staal borstels p. 57
• Veiligheidsvoorschriften voor opladers p. 57
• Bediening p. 57
• Ingebouwde accu opladen p. 58
• Status van de accu aflezen p. 58
• Gereedschap/spantang plaatsen/verwisselen p. 58
• In- en uitschakelen/toerentalbereik instellen p. 58
• Aanwijzingen voor materiaalbewerking/gereedschap/toerental p. 58
• Tips en trucs p. 60
• Onderhoud en reiniging p. 60
• Afvoeren p. 61
• Garantie van Kompernaß Handels GmbH p. 61
• Service p. 62
• Importeur p. 62
• Vertaling van de oorspronkelijke conformiteitsverklaring PFBS 12 B3 ■ 50  p. 63

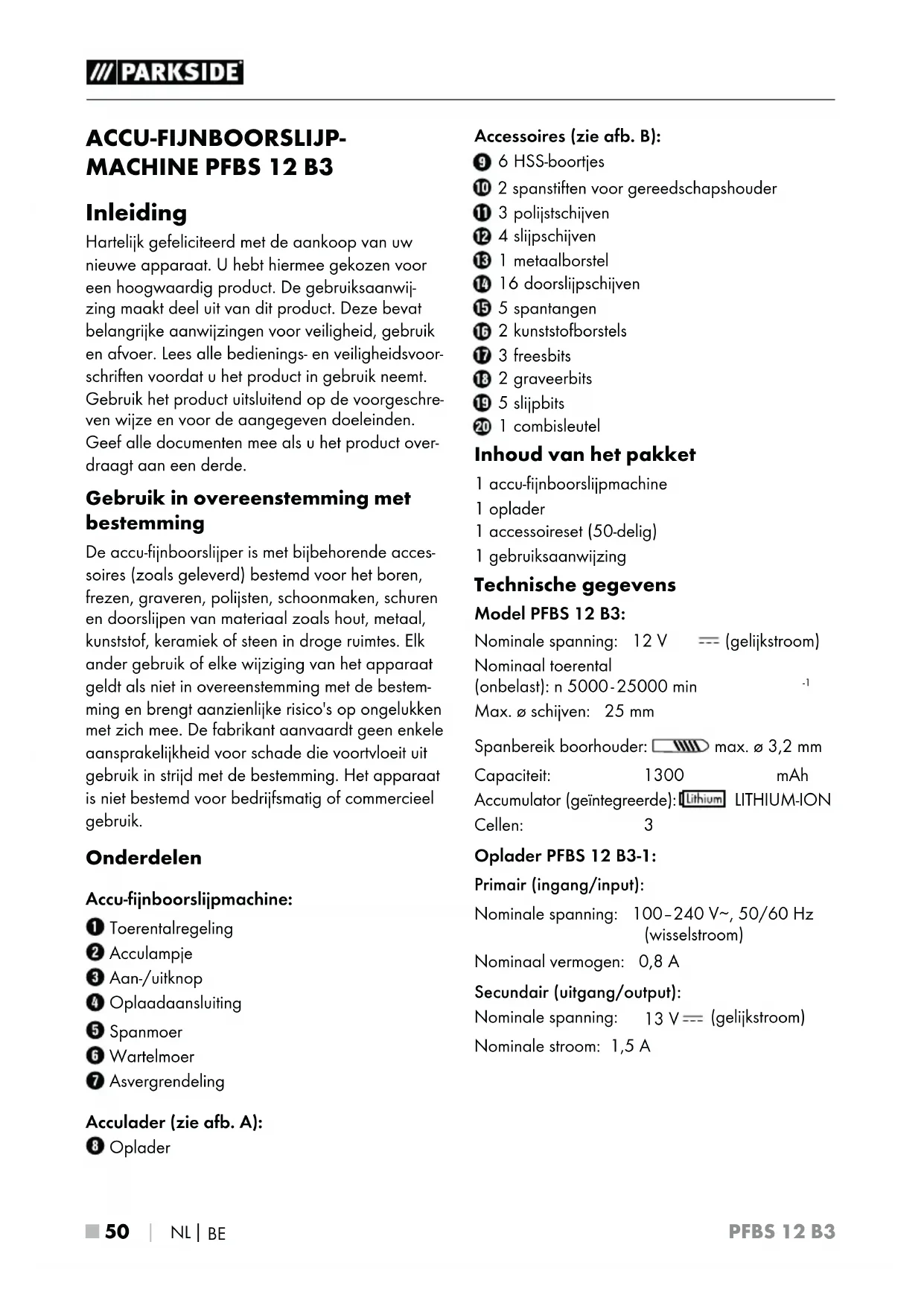

Inleiding Hartelijk gefeliciteerd met de aankoop van uw nieuwe apparaat. U hebt hiermee gekozen voor een hoogwaardig product. De gebruiksaanwij- zing maakt deel uit van dit product. Deze bevat belangrijke aanwijzingen voor veiligheid, gebruik en afvoer. Lees alle bedienings- en veiligheidsvoor- schriften voordat u het product in gebruik neemt. Gebruik het product uitsluitend op de voorgeschre- ven wijze en voor de aangegeven doeleinden. Geef alle documenten mee als u het product over- draagt aan een derde. Gebruik in overeenstemming met bestemming De accu-fijnboorslijper is met bijbehorende acces- soires (zoals geleverd) bestemd voor het boren, frezen, graveren, polijsten, schoonmaken, schuren en doorslijpen van materiaal zoals hout, metaal, kunststof, keramiek of steen in droge ruimtes. Elk ander gebruik of elke wijziging van het apparaat geldt als niet in overeenstemming met de bestem- ming en brengt aanzienlijke risico's op ongelukken met zich mee. De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die voortvloeit uit gebruik in strijd met de bestemming. Het apparaat is niet bestemd voor bedrijfsmatig of commercieel gebruik. Onderdelen Accu-fijnboorslijpmachine: Toerentalregeling Acculampje Aan-/uitknop Oplaadaansluiting Spanmoer Wartelmoer Asvergrendeling Acculader (zie afb. A): Oplader Accessoires (zie afb. B): 6 HSS-boortjes 2 spanstiften voor gereedschapshouder 3 polijstschijven 4 slijpschijven 1 metaalborstel 16 doorslijpschijven 5 spantangen 2 kunststofborstels 3 freesbits 2 graveerbits 5 slijpbits 1 combisleutel Inhoud van het pakket 1 accu-fijnboorslijpmachine 1 oplader 1 accessoireset (50-delig) 1 gebruiksaanwijzing Technische gegevens Model PFBS 12 B3: Nominale spanning: 12 V (gelijkstroom) Nominaal toerental (onbelast): n 5000 - 25000 min

 51 ■ SMPS - schakelende voeding Laadduur: ca. 1 uur Veiligheidstransformator, kortsluitingsbestendig Beschermingsklasse: II / (dubbel geïsoleerd) Polariteit: Beschermingstype IP20 Bescherming tegen vaste voorwerpen met een diameter van meer dan 12,5 mm Zekering (intern): 2 A T2A Geluidsemissiewaarde: Gemeten waarde voor geluid vastgesteld conform EN 60745. Het A-gewogen geluidsniveau van het elektrische gereedschap bedraagt gemiddeld: Geluidsdrukniveau: L

Onzekerheid K: 1,5 m/s

OPMERKING ► De vermelde totale trillingswaarden en tril- lingsemissiewaarden zijn in een genormeerde testopstelling gemeten en kunnen ook worden gebruikt voor vergelijking van een elektrisch gereedschap met een ander elektrisch gereedschap. ► De vermelde totale trillingswaarden en trillingsemissiewaarden kunnen ook worden gebruikt voor een voorlopige inschatting van de belasting. WAARSCHUWING! ► De trillings- en geluidsemissieniveaus kunnen tijdens het daadwerkelijke gebruik van het elektrische gereedschap afwijken van de ver- melde waarden, afhankelijk van de aard en het gebruik van het elektrische gereedschap, en in het bijzonder afhankelijk van het soort werkstuk dat wordt bewerkt. ► Probeer de belasting zo klein mogelijk te houden. Om de trillingsbelasting te reduceren, kunt u bijvoorbeeld handschoenen dragen tijdens het gebruik van het gereedschap en slechts beperkte tijd met het gereedschap werken. Daarbij dient u rekening te houden met alle aspecten van de bedrijfscyclus (bijvoorbeeld perioden waarin het gereed

schap is uitgeschakeld en perioden waarin het gereedschap weliswaar is ingeschakeld, maar niet wordt belast). Algemene veiligheidsvoor- schriften voor elektrische gereedschappen WAARSCHUWING! ► Lees alle veiligheidsvoorschriften en aanwijzingen. Het niet-naleven van de veiligheidsvoorschriften en aanwijzingen kan elektrische schokken, brand en/of ernstig letsel veroorzaken. Bewaar alle veiligheidsvoorschriften en aanwijzingen voor toekomstig gebruik. De in de veiligheidsinstructies gebruikte term “elek- trisch gereedschap” heeft betrekking op elektrische gereedschappen die op netvoeding werken (met snoer) en op elektrische gereedschappen die op accu's werken (zonder snoer).

1. Veiligheid op de werkplek

a) Houd uw werkomgeving schoon en goed verlicht. Wanorde en een niet-verlichte werk- omgeving kunnen leiden tot ongelukken.PFBS 12 B3 ■ 52 

b) Gebruik het elektrische gereedschap niet in explosiegevaarlijke omgevingen waarin zich brandbare vloeistoffen, gassen of stof bevin- den. Elektrisch gereedschap geeft vonken af die stof of dampen kunnen doen ontvlammen. c) Houd kinderen en andere personen uit de buurt tijdens het gebruik van het elektrische gereedschap. Als u afgeleid raakt, zou u de controle over het apparaat kunnen verliezen.

2. Elektrische veiligheid

a) De stekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag op geen enkele wijze worden veranderd. Gebruik geen verloopstekker in combinatie met geaard elektrisch gereedschap. Onver- anderde stekkers en passende stopcontacten verminderen het risico op elektrische schokken. b) Voorkom lichamelijk contact met geaarde oppervlakken, zoals buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een ver- hoogd risico op een elektrische schok als uw lichaam geaard is. c) Houd elektrisch gereedschap uit de buurt van regen of vocht. Als er water in een elektrisch apparaat binnendringt, bestaat er een verhoog- de kans op een elektrische schok. d) Gebruik het snoer niet voor een ander doel, bijvoorbeeld om het elektrische gereedschap te dragen, op te hangen of om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hittebronnen, olie, scherpe ran- den of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen de kans op een elektrische schok. e) Gebruik bij het werken met elektrisch gereed- schap buitenshuis alleen verlengsnoeren die zijn goedgekeurd voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis, vermindert het risico op een elektrische schok. f) Gebruik een aardlekschakelaar als het ge- bruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is. Het ge- bruik van een aardlekschakelaar vermindert het risico op een elektrische schok.

3. Veiligheid van personen

a) Wees altijd alert, let op wat u doet en gebruik uw gezond verstand bij het gebruik van elek- trisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid kan bij het ge- bruik van het elektrische gereedschap al tot ernstig letsel leiden.

Draag persoonlijke beschermings- middelen en altijd een veiligheids- bril. Persoonlijke beschermingsmidde- len dragen, zoals een stofmasker, antislip-veiligheidsschoenen, een veiligheids- helm of gehoorbescherming, naargelang het type en het gebruik van het elektrische gereed- schap, vermindert het risico op letsel. c) Voorkom onbedoelde inschakeling. Zorg ervoor dat het elektrische gereedschap is uitgeschakeld voordat u het aansluit op de netvoeding en/of de accu, het optilt of draagt. Als u bij het dragen van het elektrische gereed- schap uw vinger op de aan-/uitknop houdt of het apparaat al ingeschakeld op de netvoeding aansluit, kan dit tot ongelukken leiden. d) Verwijder het afstelgereedschap of de sleutel voordat u het elektrische gereedschap aan- zet. Gereedschap of een sleutel die zich in een draaiend onderdeel van het apparaat bevindt, kan letsel tot gevolg hebben. e) Voorkom een abnormale lichaamshouding. Zorg dat u stevig staat en bewaar altijd uw evenwicht. Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter controleren. f) Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houd haar, kleding en handschoenen ver van bewegende onder- delen. Loszittende kleding, sieraden of haren kunnen door bewegende onderdelen gegrepen worden. g) Als het mogelijk is om stofafzuigings- en -op- vangvoorzieningen te installeren, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van een stofaf- zuiging kan risico's door stof beperken.PFBS 12 B3

4. Gebruik en behandeling van het

elektrische gereedschap a) Voorkom overbelasting van het apparaat. Gebruik voor uw werkzaamheden het daar- voor voorziene elektrische gereedschap. Met een passend elektrisch gereedschap werkt u beter en veiliger in het aangegeven vermogens- bereik. b) Gebruik geen elektrisch gereedschap waar- van de aan-/uitknop defect is. Elektrisch gereed- schap dat niet meer aan- of uitgezet kan worden, is gevaarlijk en moet gerepareerd worden. c) Haal de stekker uit het stopcontact en/of verwijder de accu voordat u het apparaat instelt, accessoires verwisselt of het apparaat weglegt. Deze voorzorgsmaatregel voorkomt dat het elektrische gereedschap onbedoeld wordt ingeschakeld. d) Berg elektrisch gereedschap buiten het bereik van kinderen op wanneer het niet in gebruik is. Zorg ervoor dat het apparaat niet wordt ge- bruikt door personen die hiermee niet ver- trouwd zijn of die deze instructies niet hebben gelezen. Elektrisch gereedschap is gevaarlijk als het door onervaren personen wordt gebruikt. e) Onderhoud elektrisch gereedschap zorgvul- dig. Controleer of bewegende onderdelen naar behoren werken en niet klemmen, en of er geen onderdelen gebroken of zodanig be- schadigd zijn dat daardoor de werking van het elektrische gereedschap nadelig wordt beïnvloed. Laat beschadigde onderdelen repareren voordat u het apparaat in gebruik neemt. Veel ongelukken zijn het gevolg van slecht onderhoud van elektrisch gereedschap. f) Houd snijgereedschappen scherp en schoon. Met zorg onderhouden snijgereedschappen met scherpe snijkanten lopen minder vaak vast en zijn gemakkelijker te sturen. g) Gebruik elektrisch gereedschap, accessoires, hulpstukken en dergelijke in overeenstem- ming met deze instructies. Houd daarbij re- kening met de werkomstandigheden en de te verrichten werkzaamheden. Het gebruik van elektrisch gereedschap voor andere doeleinden dan de beoogde toepassingen kan tot gevaar- lijke situaties leiden.

5. Gebruik en behandeling van het

accugereedschap a) Laad de accu uitsluitend op met een oplader die door de fabrikant wordt aanbevolen. Er bestaat brandgevaar als een oplader die voor een bepaald type accu's bestemd is, voor ande- re accu's wordt gebruikt. b) Gebruik alleen de daarvoor bestemde accu's in de elektrische apparaten. Het gebruik van andere accu's kan tot verwondingen en brand- gevaar leiden. c) Houd een niet-gebruikte accu uit de buurt van paperclips, munten, sleutels, spijkers, schroeven en andere kleine metalen voorwer- pen die een overbrugging van de contacten kunnen veroorzaken. Kortsluiting tussen de accucontacten kan verbrandingen of brand tot gevolg hebben. d) Bij onjuist gebruik kan er vloeistof uit de accu lekken. Vermijd contact met accuvloeistof. Spoel bij onbedoeld contact met accuvloei- stof de vloeistof weg met water. Raadpleeg bovendien een arts als er accuvloeistof in de ogen komt. Lekkende accuvloeistof kan leiden tot huidirritatie en brandwonden. VOORZICHTIG! EXPLOSIEGEVAAR! Laad niet-oplaadbare accu's nooit op. Bescherm de accu tegen hitte, bijv. ook tegen continu zonlicht, vuur, water en vocht. Er bestaat explosiegevaar.

a) Laat uw elektrische gereedschap alleen door gekwalificeerde vakmensen en uitsluitend met originele onderdelen repareren. Op die manier blijft de veiligheid van het elektrische gereedschap gewaarborgd.PFBS 12 B3 ■ 54 

Veiligheidsvoorschriften voor alle toepassingen Gemeenschappelijke veiligheidsvoorschriften voor slijpen, schuren, werkzaamheden met staalborstels, polijsten, frezen of doorslijpen: a) Dit elektrische gereedschap moet worden ge- bruikt als slijper, schuurmachine, staalborstel, polijstgereedschap, frees of doorslijpmachi- ne. Neem alle veiligheidsvoorschriften, aan- wijzingen, afbeeldingen en gegevens in acht die bij het apparaat worden meegeleverd. Als u de volgende aanwijzingen niet opvolgt, kan dit een elektrische schok, brand en/of ern- stig letsel tot gevolg hebben. b) Gebruik geen accessoires die niet speciaal door de fabrikant voor dit elektrische gereed- schap zijn voorzien en aanbevolen. Het feit dat accessoires op uw elektrische gereedschap kunnen worden bevestigd, garandeert nog geen veilig gebruik. c) Het toegelaten toerental van het opzetge- reedschap moet minstens even hoog zijn als het maximale toerental dat op het elektrische gereedschap is vermeld. Accessoires die snel- ler draaien dan toegestaan, kunnen breken en wegslingeren. d) Buitendiameter en dikte van het opzetgereed- schap moeten overeenkomen met de speci- ficaties voor afmetingen van uw elektrische gereedschap. Verkeerd bemeten accessoires kunnen niet voldoende worden afgeschermd of gecontroleerd. e) Slijpschijven, slijprollen en andere accessoires moeten precies op de slijpspil van uw elek- trische gereedschap passen. Slijpschijven die niet precies in de houder van het elektrische gereedschap passen, draaien ongelijkmatig, trillen hevig en kunnen leiden tot een verlies aan controle. f) Op een stift gemonteerde schijven, slijpcilin- ders, snijgereedschappen of andere acces- soires moeten volledig in de spantang of de spankop worden geplaatst. De “overstand” resp. het vrijliggende deel van de stift tussen het slijplichaam en de spantang of spankop moet minimaal zijn. Als de stift niet voldoende wordt gespannen of als het slijplichaam te ver vooruit steekt, kan het opzetgereedschap loskomen en met hoge snel- heid worden weggeslingerd. g) Gebruik geen beschadigde opzetgereed- schappen. Controleer voor elke toepassing opzetgereedschappen zoals slijpschijven op splinters en barsten, slijprollen op barsten, (ernstige) slijtage, en staalborstels op losse of gebroken staaldraden. Als het elektrische gereedschap of het opzetgereedschap valt, dient u na te gaan of het beschadigd is of een onbeschadigd gereedschap te gebruiken. Als u het gereedschap hebt gecontroleerd en geplaatst, dient u, en iedereen in de buurt, buiten het bereik van het roterende opzet- gereedschap te blijven en het apparaat minstens één minuut op maximaal toerental te laten lopen. Beschadigde opzetgereed- schappen breken meestal in deze testperiode. h) Draag persoonlijke beschermingsmiddelen. Gebruik al naargelang de toepassing een volledig gelaatsmasker, oogbescherming of een veiligheidsbril. Indien toepasselijk draagt u een stofmasker, gehoorbescherming, veilig- heidshandschoenen of een speciale schort, die u beschermt tegen kleine slijp- en materi- aaldeeltjes. Ogen moeten worden beschermd tegen rondvliegende deeltjes, die bij verschil- lende toepassingen ontstaan. Een stof- of ademhalingsmasker moet het stof filteren dat bij het gebruik van het gereedschap ontstaat. Als u lange tijd bent blootgesteld aan lawaai, kunt u gehoorverlies lijden.

i) Let op dat anderen een veilige afstand tot

uw werkomgeving houden. Iedereen die de werkomgeving betreedt, moet persoonlijke beschermingsmiddelen dragen. Afgebroken stukken van het werkstuk of gebroken acces- soires kunnen worden weggeslingerd en ver- wondingen veroorzaken, ook buiten de directe werkomgeving.PFBS 12 B3

 55 ■ j) Pak het apparaat uitsluitend vast aan de geïsoleerde greepvlakken wanneer u werk- zaamheden uitvoert waarbij het gereedschap met verborgen elektriciteitsleidingen of het eigen snoer in aanraking kan komen. Bij con- tact met een leiding waar spanning op staat, kunnen ook metalen onderdelen van het ap- paraat onder spanning komen te staan en een elektrische schok tot gevolg hebben. k) Houd het elektrische gereedschap bij het starten altijd stevig vast. Bij starten op het volledige toerental kan het reactiemoment van de motor ertoe leiden dat het elektrische ge- reedschap wegdraait. l) Gebruik zo mogelijk lijmtangen om het werkstuk vast te zetten. Houd nooit een klein werkstuk in de ene hand en het elektrische gereedschap in de andere terwijl u het ge- reedschap gebruikt. Als u kleine werkstukken vastklemt, hebt u beide handen vrij voor een be- tere controle van het elektrische gereedschap. Bij het doorslijpen van ronde werkstukken zoals houten deuvels, stangen of buizen hebben deze de neiging om weg te draaien, waardoor het opzetgereedschap zich kan vastklemmen en naar u toe kan worden geslingerd. m) Houd het aansluitsnoer weg van roterende opzetgereedschappen. Als u de controle over het apparaat verliest, kan het snoer worden doorgesneden of gegrepen en kan uw hand of arm in het roterende opzetgereedschap terecht- komen. n) Leg het elektrische gereedschap nooit neer voordat het opzetgereedschap volledig tot stilstand is gekomen. Het roterende hulpstuk kan in contact komen met het vlak waarop het wordt neergelegd, zodat u de controle kunt verliezen over het elektrische gereedschap. o) Draai na verwisseling van opzetgereed- schappen of instellingen op het apparaat de spantangmoer, de spankop of andere bevesti- gingselementen stevig vast. Losse bevestigings- elementen kunnen onverwacht verschuiven en tot controleverlies leiden; onbevestigde, roteren- de componenten worden dan met geweld uit het apparaat geslingerd. p) Laat het elektrische gereedschap niet draaien terwijl u het draagt. Uw kleding kan door toevallig contact met het roterende hulpstuk worden gegrepen en het hulpstuk kan zich in uw lichaam boren. q) Reinig regelmatig de ventilatiespleten van uw elektrische gereedschap. De motorventilator zuigt stof in de behuizing, en een sterke opeen- hoping van metaalstof kan elektrische gevaren veroorzaken. r) Gebruik het elektrische gereedschap niet in de buurt van brandbare materialen. Vonken kunnen deze materialen doen ontvlammen. s) Gebruik geen opzetgereedschappen die vloeibare koelmiddelen nodig hebben. Het gebruik van water of andere vloeibare koelmid- delen kan leiden tot een elektrische schok. Overige veiligheidsvoorschriften voor alle toepassingen Terugslag en passende veiligheidsmaatregelen Een terugslag is een plotselinge reactie door een opzetgereedschap dat blijft haken of blokkeert, zoals een slijpschijf, schuurband, staalborstel enz. Het vasthaken of blokkeren leidt tot een abrupte stop van het roterende opzetgereedschap. Daardoor versnelt een ongecontroleerd elektrisch gereedschap tegen de draairichting van het opzet- gereedschap in. Als bijv. een slijpschijf in het werkstuk haakt of blokkeert, kan de rand van de slijpschijf die in het werkstuk gaat, vastlopen en daardoor de slijpschijf doen uitbreken of een terugslag veroorzaken. De slijpschijf wordt dan naar de gebruiker of van hem weg bewogen, al naargelang de draairichting van de schijf op het blokkeerpunt. Hierbij kunnen slijp- schijven ook breken. Een terugslag is het gevolg van onjuist gebruik van het elektrische gereedschap. Dit is te voorkomen door passende voorzorgsmaatregelen, zoals hier- onder beschreven.PFBS 12 B3 ■ 56 

a) Houd het elektrische gereedschap goed vast en breng uw lichaam en armen in een positie waarin u de terugslagkrachten kunt opvangen. De bediener kan door passende veiligheidsmaatregelen de terugslagkrachten beheersen. b) Werk bijzonder voorzichtig in de buurt van hoeken, scherpe randen enz. Voorkom dat de schijf uit het werkstuk terugslaat en vastloopt. Het roterende hulpstuk heeft de neiging vast te lopen bij hoeken, scherpe randen of wanneer het afketst. Dit veroorzaakt controleverlies of een terugslag. c) Gebruik geen getand zaagblad. Dergelijke accessoires veroorzaken vaak een terugslag of controleverlies over het elektrische gereed- schap. d) Breng het opzetgereedschap altijd in dezelf- de richting in het materiaal als waarin de snijkant het materiaal verlaat (dit is dezelfde richting als waarin de spanen worden uit- geworpen). Als het elektrische gereedschap in de verkeerde richting wordt voortbewogen, breekt de snijkant van het opzetgereedschap uit het werkstuk, waardoor het elektrische gereed- schap in deze bewegingsrichting wordt getrok- ken. e) Span het werkstuk bij gebruik van draaivijlen, doorslijpschijven, hogesnelheids-freesgereed- schappen of hardmetaal-freesgereedschappen altijd goed vast. Al bij een geringe kanteling in de groef lopen deze opzetgereedschappen vast en kunnen ze een terugslag veroorzaken. Een vastlopende doorslijpschijf breekt gewoon- lijk. Bij het vastlopen van draaivijlen, hogesnel- heids-freesgereedschappen of hardmetalen freesgereedschappen kan het opzetgereed- schap uit de groef springen en tot verlies van de controle over het elektrische gereedschap leiden. Aanvullende veiligheidsvoorschriften voor slijpen en doorslijpen Bijzondere veiligheidsvoorschriften voor slij- pen en doorslijpen: a) Gebruik uitsluitend de voor uw elektrische ge- reedschap toegestane slijpmiddelen en alleen voor de aanbevolen toepassingsmogelijkhe- den. Voorbeeld: slijp nooit met het zijvlak van een doorslijpschijf. Doorslijpschijven zijn bestemd voor het doorslijpen van materiaal met de rand van de schijf. Door zijdelingse krach- tinwerking op deze doorslijpschijven kunnen ze breken. b) Gebruik voor conische en rechte slijpstiften met schroefdraad alleen onbeschadigde stiften van de juiste grootte en lengte, zonder ondersnijding aan de schouder. Geschikte stiften verminderen de kans op een breuk. c) Voorkom blokkeren van de doorslijpschijf en te hoge aandrukkracht. Snij niet te diep. Overbelasting van de doorslijpschijf verhoogt de kans op scheeftrekken of blokkeren en daar- mee het gevaar op een terugslag of een breuk van de doorslijpschijf. d) Mijd met uw hand de zone voor en achter de roterende doorslijpschijf. Als u de doorslijp- schijf in het werkstuk van uw hand weg beweegt, kan in geval van een terugslag het elektrische gereedschap met de roterende schijf direct naar u toe geslingerd worden. e) Als de doorslijpschijf vastloopt of als u het werk onderbreekt, schakelt u het apparaat uit en houdt u het rustig in het materiaal tot de schijf tot stilstand is gekomen. Probeer nooit de nog draaiende doorslijpschijf uit de snede te trekken, anders kan er een terugslag plaatsvinden. Zoek en verwijder de oorzaak van het vastklemmen. f) Schakel het elektrische gereedschap niet opnieuw in zolang het zich in het werkstuk bevindt. Laat de doorslijpschijf eerst het volle- dige toerental bereiken, alvorens voorzichtig verder te gaan met het snijden. Anders kan de schijf zich vasthaken, uit het werkstuk springen of een terugslag veroorzaken.PFBS 12 B3

 57 ■ g) Ondersteun platen of grote werkstukken om het risico van een terugslag door een vastge- lopen doorslijpschijf te verminderen. Grote werkstukken kunnen onder hun eigen gewicht doorbuigen. Het werkstuk moet aan beide zij- den van de schijf worden ondersteund, zowel in de buurt van de doorslijpsnede als aan de rand. h) Wees bijzonder voorzichtig bij invalsnedes in bestaande wanden of andere materialen waarvan de samenstelling onbekend is. De doorslijpschijf kan bij het snijden in gas- of waterleidingen, elektrische leidingen of andere objecten een terugslag veroorzaken. Aanvullende veiligheidsvoorschriften voor werkzaamheden met staal- borstels Bijzondere veiligheidsvoorschriften voor werkzaamheden met staalborstels: a) Houd er rekening mee dat de staalborstel ook tijdens het gewone gebruik stukken staal- draad verliest. Overbelast de draden niet door een te hoge aandrukkracht. Wegvliegen- de stukken draad kunnen zeer gemakkelijk door dunne kleding en/of de huid dringen. b) Laat borstels vóór gebruik minstens één minuut tegen werksnelheid draaien. Let erop dat zich gedurende deze tijd geen andere persoon voor of in de lijn van de borstel be- vindt. Tijdens de inlooptijd kunnen losse stukken staaldraad wegvliegen. c) Richt de roterende draadborstel van u af. Bij werkzaamheden met deze borstels kunnen kleine deeltjes en minieme stukjes draadstaal met hoge snelheid wegvliegen en de huid bin- nendringen. Veiligheidsvoorschriften voor opladers ■ Dit apparaat mag worden gebruikt door kinderen vanaf 8jaar en door personen met beperkte fysieke, zintuiglijke of geestelijke vermogens of gebrek aan ervaring of kennis, mits ze onder toezicht staan of over het veilige gebruik van het appa- raat zijn geïnstrueerd en de daaruit voortkomende gevaren hebben begrepen. Kinderen mogen niet met het apparaat spelen. Kinderen mo- gen zonder toezicht geen reiniging en gebruikersonderhoud uitvoeren. ■ Wanneer het netsnoer van dit ap- paraat beschadigd raakt, moet het, om risico's te voorkomen, worden vervangen door de fabrikant of de klantendienst van de fabrikant of een persoon met vergelijkbare kwalificaties. De oplader is alleen geschikt voor gebruik binnenshuis. WAARSCHUWING! ■ Gebruik het apparaat niet wanneer de kabel, het netsnoer of de stekker beschadigd is. Beschadigde netsnoeren kunnen levensge- vaarlijk zijn vanwege elektrische schok. Bediening ■ Gebruik het apparaat nooit voor doeleinden waarvoor het niet bestemd is en gebruik het uitsluitend in combinatie met originele onder- delen/accessoires. Het gebruik van andere onderdelen of andere accessoires dan aanbe- volen in de gebruiksaanwijzing, kan letselge- vaar inhouden.PFBS 12 B3 ■ 58 

Ingebouwde accu opladen OPMERKING ► Een nieuwe of lang niet gebruikte accu moet vóór het eerste/hernieuwde gebruik opgela- den worden. De accu bereikt zijn volledige capaciteit na ca. 3–5 laadcycli. Een laadproces duurt ca. 60 minuten. Opladen starten: ♦ Verbind de oplader met de aansluiting van het apparaat. ♦ Sluit de oplader aan op een stopcontact. De accu is opgeladen wanneer het acculampje ROOD / ORANJE / GROEN brandt. Opladen beëindigen: ♦ Koppel de oplader los van de stroombron. ♦ Koppel de oplader los van de aansluiting van het apparaat. VOORZICHTIG! ► Laad de accu nooit een tweede maal op vlak na het laadproces. Het risico bestaat dat de accu te ver wordt opgeladen. Status van de accu aflezen De toestand of de resterende capaciteit van de accu wordt bij ingeschakeld apparaat door het acculampje als volgt aangegeven: ROOD/ORANJE/GROEN = maximaal opgeladen ROOD/ORANJE = middelhoog opgeladen ROOD = zwakke lading – accu opladen Gereedschap/spantang plaatsen/ verwisselen ♦ Druk op de asvergrendeling en houd deze ingedrukt. ♦ Draai de spanmoer tot de vergrendeling vastklikt. ♦ Draai de spanmoer met de combisleutel van de schroefdraad los. ♦ Verwijder een eventueel bevestigd werkstuk. ♦ Schuif eerst het gewenste gereedschap door de spanmoer voordat u het in de bij de gereed- schapsschacht passende spantang steekt. ♦ Druk op de asvergrendeling en houd deze ingedrukt. ♦ Steek de spantang in de schroefdraadinzet en schroef de spanmoer met de combisleutel vast op de schroefdraad. OPMERKING ► Gebruik de schroevendraaierzijde van de combisleutel voor het los- en vastdraaien van de schroef van de spanstiften . In- en uitschakelen/toerentalbereik instellen Inschakelen/toerentalbereik instellen: ♦ Zet de aan-/uitknop op de stand “I”. ♦ Zet de toerentalregelaar op een stand tussen “1” en “MAX”. Uitschakelen: ♦ Zet de aan-/uitknop op de stand “O”. Aanwijzingen voor materiaalbewer- king/gereedschap/toerental ■ Gebruik de freesbits voor de bewerking van staal en ijzer met het hoogste toerental. ■ Bepaal het toerentalbereik voor bewerking van zink, zinklegeringen, aluminium en koper door dit uit te proberen op proefstukken. ■ Bewerk kunststoffen en materialen met een laag smeltpunt in het lage toerentalbereik. ■ Bewerk hout met hoge toerentallen. ■ Voer reinigings-, polijst- en poetswerkzaamheden uit in het middelste toerentalbereik. De volgende gegevens zijn niet-bindende aanbe- velingen. Test in de praktijk ook zelf welk gereed- schap en welke instelling het meest geschikt is voor het te bewerken materiaal.PFBS 12 B3

 59 ■ Geschikt toerental instellen: Cijfer op de toerental- regeling Te bewerken materiaal 1–3 Kunststof en materialen met laag smeltpunt 6 Hardhout 4–5 Steen, keramiek Max Staal 5 Zacht hout, metaal Toepassingsvoorbeelden/geschikt gereedschap kiezen: Functie Accessoires Gebruik Overstand (min–max) mm Boren HSS-boren Houtbewerking 18–25; bij de kleinste boor is de overstand 10 mm Frezen Freesbits Uiteenlopende werk- zaamheden, bijv. ron- den, uithollen, vormen, groeven of sleuven maken 18–25 Graveren Graveerbits Markeren, knutselwerk- zaamheden 18–25 Polijsten, roest verwijderen VOORZICHTIG! Oefen met het gereed- schap slechts lichte druk uit op het werkstuk. Metaalborstel Ontroesten 9–15 Polijstschijven Uiteenlopende me- talen en kunststoffen bewerken, met name edelmetalen zoals goud of zilver 12–18 Schoonmaken Kunststofborstels Bijv. moeilijk toegankelij- ke kunststofbehuizingen of de omgeving van een deurslot schoon- maken 9–15 Slijpen Slijpschijven Slijpwerkzaamheden in steen, hout, fijne werkzaamheden aan harde materialen, zoals keramiek of staallege- ringen 12–18 Slijpbits

Doorslijpen Doorslijpschijven Metaal, kunststof en hout bewerken 12–18PFBS 12 B3 ■ 60 

■ De maximale diameter van samengestelde slijpstiften, slijpkegels en slijpcilinders met schroefdraad van 55 m mag niet worden overschreden. De maximale diameter voor schuurpapierac- cessoires van 80 mm mag evenmin worden overschreden. OPMERKING ► De maximaal toegestane lengte van een spanstift bedraagt 33 mm. ■ Berg accessoires op in hun originele verpakking of bescherm de accessoires op een andere manier tegen beschadiging. ■ Berg accessoires droog en buiten bereik van bijtende stoffen op. Tips en trucs ■ Wanneer u te veel druk uitoefent, kan het vastgeklemde gereedschap breken en/of kan het werkstuk beschadigd raken. Voor optimale werkresultaten beweegt u het gereedschap bij een gelijkblijvend toerentalbereik en geringe druk over het werkstuk. ■ Houd het apparaat bij doorslijpen altijd met beide handen vast. ■ Neem de gegevens in de tabel in acht om te voorkomen dat het uiteinde van de spil de bo- dem met gat van het slijpgereedschap raakt. Onderhoud en reiniging Het apparaat is onderhoudsvrij. ■ Verwijder vuil van het apparaat. Gebruik daarvoor een droge doek. ■ Laad de accu volledig op aan het begin en aan het einde van een lange periode waarin het apparaat niet wordt gebruikt. ■ Als een lithium-ionaccu langere tijd moet wor- den opgeslagen, moet de laadtoestand perio- diek worden gecontroleerd. De optimale laad- toestand ligt tussen 50% en 80%. Het optimale opslagklimaat is koel en droog. WAARSCHUWING! ■ Laat uw apparaten door het servicepunt of een elektricien repareren, en uitsluitend met originele vervangingsonderdelen. Op die manier blijft de veiligheid van het apparaat gewaarborgd. WAARSCHUWING! ■ Laat de stekker of het netsnoer altijd vervangen door de fabrikant van het apparaat of diens klantenservice. Op die manier blijft de veiligheid van het apparaat gewaarborgd. OPMERKING ► Niet-vermelde vervangingsonderdelen (bv. de oplader) kunt u bestellen via onze callcenters.PFBS 12 B3

 61 ■ Afvoeren De verpakking bestaat uit milieuvriendelij- ke materialen, die u via de plaatselijke recyclepunten kunt afvoeren. Deponeer elektrisch gereedschap niet bij het huisvuil! Conform de Europese richtlijn 2012/19/EU moet afgedankt elektrisch gereedschap gescheiden worden ingezameld en op een milieuvriendelijke wijze worden gerecycled. Deponeer accu's niet bij het huisvuil! OPMERKING ► De ingebouwde accu van dit apparaat kan niet worden verwijderd voor afzonderlijke afvalverwerking. ► De ingebouwde lithium-ion-accu mag alleen door erkende vakmensen worden verwijderd. Als u de accu uit de behuizing wilt verwij- deren, moet de accu leeg zijn en moeten de schroeven op de behuizing worden losgedraaid. De aansluitingen op de accu moeten een voor een worden gescheiden en geïsoleerd. Defecte of afgedankte accu's moeten conform richtlijn 2006/66/EC worden gerecycled. Lever de accu en/of het apparaat in bij de hiervoor bestem- de inzamelpunten. Over afvoermogelijkheden voor afgedankt elek- trisch gereedschap/afgedankte accu's kunt u infor- matie opvragen bij uw gemeentereiniging. Voer de verpakking af conform de milieuvoorschriften. Let op de aanduiding op de verschil- lende verpakkingsmaterialen en voer ze zo nodig gescheiden af. De verpak- kingsmaterialen zijn voorzien van afkortingen (a) en cijfers (b) met de volgende betekenis: 1–7: kunststoffen, 20–22: papier en karton, 80–98: composietmaterialen Informatie over mogelijkheden voor het afvoeren van het afgedankte pro- duct krijgt u bij uw gemeentereiniging. Garantie van Kompernaß Handels GmbH Geachte klant, U hebt op dit apparaat 3 jaar garantie vanaf de aankoopdatum. In geval van ge breken in dit product hebt u wettelijke rechten tegenover de verkoper van het product. Deze wettelijke rechten worden door onze hierna beschreven garantie niet beperkt. Garantievoorwaarden De garantieperiode geldt vanaf de datum van aankoop. Bewaar de kassabon zorgvuldig. U hebt hem nodig als bewijs van aankoop. Als er binnen drie jaar vanaf de aankoopdatum van dit product een materiaal- of fabricagefout optreedt, wordt - naar onze keuze - het product door ons kosteloos gerepareerd of vervangen of wordt de koopprijs terugbetaald. Voorwaarde voor deze garantie is dat het defecte apparaat en het aankoopbewijs (kassabon) binnen de termijn van drie jaar worden overlegd en dat kort wordt om- schreven waaruit het gebrek bestaat en wanneer het is opgetreden. Wanneer het defect door onze garantie wordt gedekt, krijgt u het gerepareerde product of een nieuw product retour. Met de reparatie of vervanging van het product begint er geen nieuwe garantieperiode.PFBS 12 B3 ■ 62 

Garantieperiode en wettelijke aanspraken bij gebreken De garantieperiode wordt door deze waarborg niet verlengd. Dat geldt ook voor vervangen en ge- repareerde onderdelen. Eventueel al bij aankoop aanwezige schade en gebreken moeten meteen na het uitpakken worden gemeld. Voor reparaties na afloop van de garantieperiode worden kosten in rekening gebracht. Garantieomvang Het apparaat is op basis van strenge kwaliteits- normen met de grootst mogelijke zorg vervaardigd en voorafgaand aan de levering nauwkeurig gecontroleerd. De garantie geldt voor materiaal- of fabricagefouten. Deze garantie geldt niet voor productonderdelen die onderhevig zijn aan normale slijtage en die daarom als slijtonderdelen worden beschouwd, of voor schade aan breekbare onderdelen zoals schakelaars, accu‘s of onderdelen die van glas zijn gemaakt. Deze garantie vervalt wanneer het product is be- schadigd, ondeskundig is gebruikt of is gerepa- reerd. Voor deskundig gebruik van het product moeten alle in de gebruiksaanwijzing beschreven aanwijzingen precies worden opgevolgd. Gebruiks- doeleinden en handelingen die in de gebruiksaan- wijzing worden afgeraden of waarvoor wordt ge- waarschuwd, moeten beslist worden vermeden. Het product is uitsluitend bestemd voor privégebruik en niet voor bedrijfsmatige doeleinden. Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparaties die niet door ons erkend servicefiliaal zijn uitgevoerd, vervalt de garantie. Afhandeling bij een garantiekwestie Voor een snelle afhandeling van uw aanvraag neemt u de volgende aanwijzingen in acht: ■ Houd voor alle aanvragen de kassabon en het artikelnummer (bijv.IAN12345) als aankoop- bewijs bij de hand. ■ Het artikelnummer vindt u op het typeplaatje van het product, op het product gegraveerd, op de titelpagina van de gebruiksaanwijzing (linksonder) of op de sticker op de achter- of onderkant van het product. ■ Als er fouten in de werking of andere gebreken optreden, neemt u eerst contract op met de hier- na genoemde serviceafdeling, telefonisch of viae-mail. ■ Een als defect geregistreerd product kunt u dan zonder portokosten naar het aan u doorgege- ven serviceadres sturen. Voeg het aankoopbewijs (kassabon) bij en vermeld waaruit het gebrek bestaat en wanneer het is opgetreden. Op www.lidl-service.com kunt u deze en vele andere handleidingen, productvideo‘s en installatiesoftware downloaden. Met deze QR-code gaat u direct naar de website van Lidl Service (www.lidl-service.com) en kunt u met het invoeren van het artikelnummer (IAN) 123456 de gebruik- saanwijzing openen. Service Service Nederland Tel.: 0900 0400223 (0,10 EUR/Min.) E-Mail: kompernass@lidl.nl Service België Tel.: 070 270 171 (0,15 EUR/Min.) E-Mail: kompernass@lidl.be IAN 321231_1901 Importeur Let op: het volgende adres is geen serviceadres. Neem eerst contact op met het opgegeven service- adres.

 63 ■ Vertaling van de oorspronkelijke conformiteitsverklaring Wij, KOMPERNASS HANDELS GMBH, documentverantwoordelijke: de heer Semi Uguzlu, BURGSTR. 21, DE - 44867 BOCHUM, Duitsland, verklaren hierbij dat dit product voldoet aan de volgende normen, normatieve documenten en EU-richtlijnen: Machinerichtlijn (2006/42/EC) Elektromagnetische compatibiliteit (2014/30/EU) RoHS-richtlijn (2011 / 65 / EU)*

• De volledige verantwoordelijkheid voor het afgeven van deze conformiteitsverklaring ligt bij de fabrikant. Het hierboven beschreven object van de verklaring voldoet aan de voorschriften van de Richtlijn 2011/65/EU van het Europees Parlement en de Raad van 8juni 2011 aangaande de beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten. Toegepaste geharmoniseerde normen: EN 60745-1:2009/A11:2010 EN 60745-2-23:2013 EN 55014-1:2006/A2:2011 EN 55014-1:2017 EN 55014-2:2015 EN 60335-1:2012/A11:2014 EN 60335-2-29:2004/A2:2010 EN 61000-3-2:2014 EN 61000-3-3:2013 EN 62233:2008 EN 50581:2012 Typeaanduiding van het apparaat: Accu-fijnboorslijpmachine PFBS 12 B3 Productiejaar: 05 - 2019 Serienummer: IAN 321231_1901 Bochum, 25.03.2019 Semi Uguzlu - Kwaliteitsmanager - Technische wijzigingen vanwege verdere ontwikkeling voorbehouden.PFBS 12 B3 ■ 64
