NÁVOD K OBSLUZE PFBS 12 B3 PARKSIDE

Překlad originálního provozního návodu ACCU-FIJNBOORSLIJPMACHINE Vertaling van de originele gebruiksaanwijzing

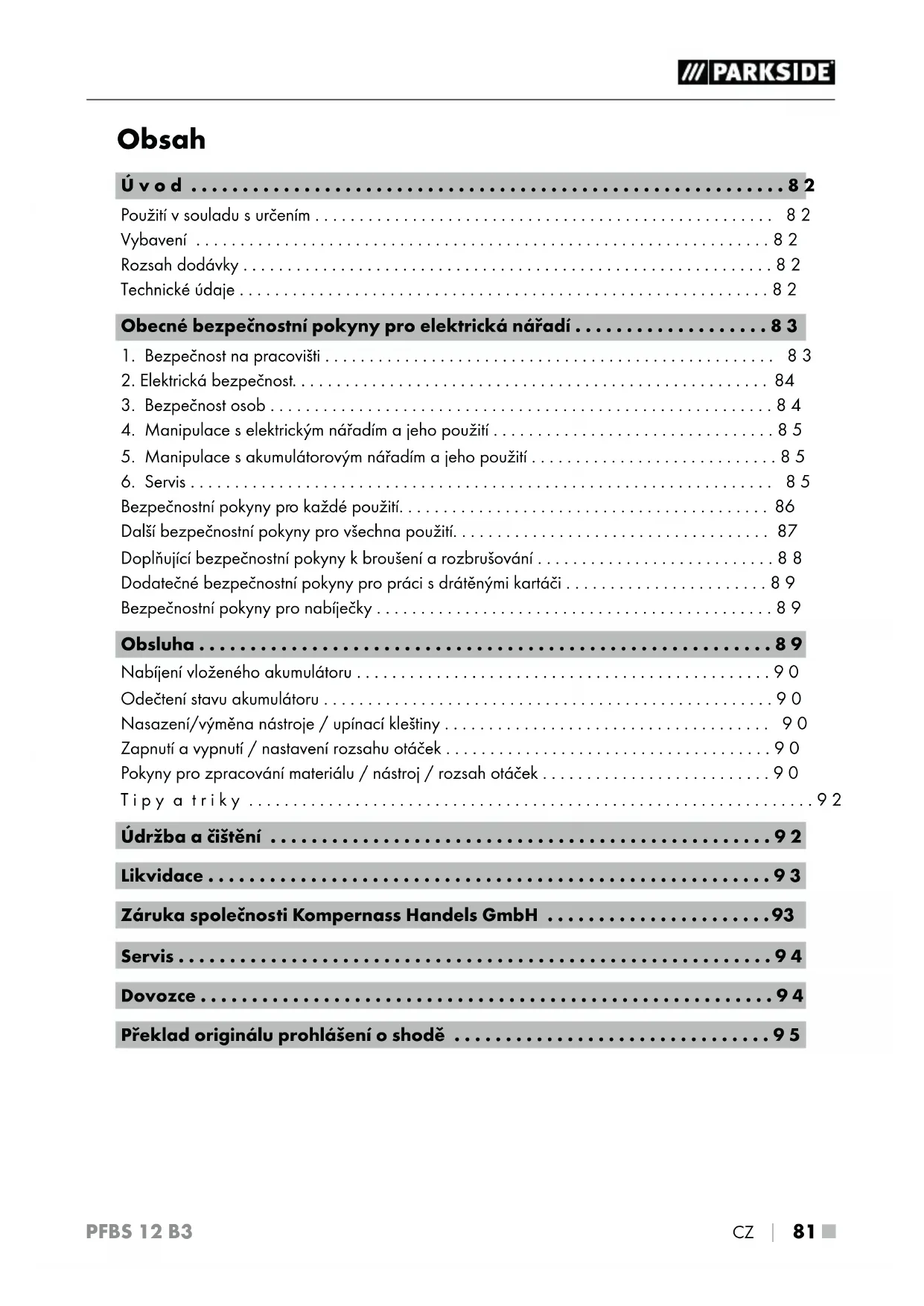

4. Manipulace s elektrickým nářadím a jeho použití ................................85

5. Manipulace s akumulátorovým nářadím a jeho použití ............................85

6. Servis .................................................................. 85

• Bezpečnostní pokyny pro každé použití p. 86
• Další bezpečnostní pokyny pro všechna použití p. 87
• Doplňující bezpečnostní pokyny kbroušení a rozbrušování p. 88
• Dodatečné bezpečnostní pokyny pro práci s drátěnými kartáči p. 89
• Bezpečnostní pokyny pro nabíječky p. 89
• Obsluha p. 89
• Nabíjení vloženého akumulátoru p. 90
• Odečtení stavu akumulátoru p. 90
• Nasazení/výměna nástroje / upínací kleštiny p. 90
• Zapnutí a vypnutí / nastavení rozsahu otáček p. 90
• Pokyny pro zpracování materiálu / nástroj / rozsah otáček p. 90
• Tipy a triky p. 92
• Údržba a čištění p. 92
• Likvidace p. 93
• Záruka společnosti Kompernass Handels GmbH p. 93
• Servis p. 94
• Dovozce p. 94
• Překlad originálu prohlášení o shodě PFBS 12 B3 ■ 82  p. 95

PFBS 12 B3 Úvod Blahopřejeme Vám kzakoupení Vašeho nového přístroje. Rozhodli jste se pro vysoce kvalitní výrobek. Návod kobsluze je součástí tohoto výrobku. Obsahuje důležité informace obezpečnosti, použití a likvidaci. Před použitím výrobku se seznamte se všemi provozními a bezpečnostními pokyny. Výrobek používejte pouze předepsaným způsobem a pro uvedené oblasti použití. Při předávání výrobku třetím osobám předejte spolu sním ityto podklady. Použití vsouladu surčením Akumulátorová jemná vrtací bruska je určena k použití při vrtání, frézování, gravírování, leštění, čiš- tění, broušení, řezání dřeva, kovu, plastu, keramiky nebo kameniva v suchých prostorách. Jakékoli jiné použití nebo úprava přístroje jsou považovány za použití vrozporu surčením a představují značné nebezpečí zranění. Za škody, které vzniknou při použití vrozporu surčením, nenese výrobce odpo- vědnost. Přístroj není určen pro podnikatelské účely. Vybavení Aku jemná vrtací bruska: regulace počtu otáček LED akumulátoru vypínač nabíjecí zdířka upínací matice přesuvná matice aretace vřetena Nabíječka akumulátoru (viz obr. A): nabíječka Příslušenství (viz obr. B): 6 HSS vrtáků 2 upínací trny pro upnutí nástroje 3 lešticí kotouče 4 brusné kotouče 1 kovový kartáč 16 řezných kotoučů 5 upínacích kleští 2 plastové kartáče 3 frézovací bity 2 gravírovací bity 5 brusných bitů 1 kombinovaný klíč Rozsah dodávky 1 aku jemná vrtací bruska 1 nabíječka 1 sada příslušenství (50 kusů) 1návod kobsluze Technické údaje Model PFBS 12 B3: Domezovací napětí: 12 V (stejnosměrný proud) Domezovací počet otáček při volnoběhu: n 5000–25000 / min

Max. Ø kotouče: 25 mm Upínací rozsah sklíčidla: max. Ø3,2mm Kapacita: 1300 mAh Akumulátoru (integrovaný): LITHIUM-ION Články: 3 Nabíječka PFBS 12 B3-1: Primární (vstup/input): Domezovací napětí: 100–240 V∼, 50/60 Hz (střídavý proud) Jmenovitý příkon: 0,8 A Sekundární (výstup/output): Domezovací napětí: 13V (stejnosměrný proud) Domezovací proud: 1,5 A Přepínací síťový adaptér SMPS Doba nabíjení: cca 1hodinyPFBS 12 B3 CZ 

 83 ■ Bezpečnostní transformátor, s ochranou proti zkratu Třída ochrany: II / (dvojitá izolace) Polarita: Typ ochrany: IP20 Ochrana proti pevným částicím s průměrem větším než 12,5 mm Pojistka (vnitřní): 2 A T2A Hodnota emise hluku: Měřená hodnota zjištěna podle EN 60745. Typic- ká hladina hluku elektrického nářadí shodnoce- nímA je: Hladina akustického tlaku: L

UPOZORNĚNÍ ► Uvedené hodnoty emise vibrací a uvedené hodnoty emise hluku byly měřeny pomocí standardizované zkušební metody a lze je použít pro srovnání elektrického nářadí s jiným nářadím. ► Uvedené hodnoty emise vibrací a uvede- né hodnoty emise hluku lze rovněž použít k předběžnému posouzení zatížení. VÝSTRAHA! ► Emise vibrací a hluku se mohou lišit během skutečného používání elektrického nářadí od uvedených hodnot v závislosti na způsobu, kterým se elektrické nářadí používá, zejména na způsobu, jakým je obrobek opracováván. ► Snažte se udržovat zatížení co nejnižší. Příkla

dem opatření ke snížení zatížení vibracemi je použití rukavic při práci s nářadím a omezení doby práce s nářadím. Přitom se musí zohled- nit všechny části provozního cyklu (například časy, kdy je elektrické nářadí vypnuté, a časy, kdy je sice zapnuté, ale běží bez zatížení). Obecné bezpečnostní pokyny pro elektrická nářadí VÝSTRAHA! ► Přečtěte si veškerá bezpečnostní upozornění a pokyny. Nedbalost při dodržování bezpečnostních upo- zornění a pokynů může vést kúrazu elektrickým proudem, k požáru a/nebo těžkým zraněním. Veškerá bezpečnostní upozornění a pokyny uschovejte pro budoucí použití. Pojem „elektrické nářadí“ používaný vbezpečnost- ních pokynech se vztahuje na elektrická nářadí napájená ze sítě (síťovým kabelem) a elektrická nářadí provozovaná s akumulátorem (bez síťového kabelu).

1. Bezpečnost na pracovišti

a) Pracovní prostor udržujte včistotě a dobře osvětlený. Nepořádek a neosvětlený pracovní prostor mohou vést kúrazům.PFBS 12 B3 ■ 84 

 CZ b) S elektrickým nářadím nepracujte vprostředí ohroženém výbuchem, ve kterém se nachází hořlavé kapaliny, plyny nebo prach. Elektrické nářadí vytváří jiskry, od nichž se může vznítit prach nebo výpary. c) Nedovolte dětem ani jiným osobám, aby se přibližovaly kelektrickému nářadí vdobě, kdy ho používáte. Vpřípadě odvedení pozornosti můžete ztratit kontrolu nad přístrojem.

2. Elektrická bezpečnost

a) Přípojná zástrčka elektrického nářadí musí odpovídat zásuvce. Zástrčka se nesmí žád- ným způsobem pozměňovat. Nepoužívejte adaptérové zástrčky vkombi- naci suzemněným elektrickým nářadím. Ne- pozměněné zástrčky a jim odpovídající zásuvky snižují riziko úrazu elektrickým proudem. b) Zabraňte kontaktu těla suzemněnými povrchy, např. od trubek, topení, sporáků a chladniček. Je-li Vaše tělo uzemněné, hrozí zvýšené riziko úrazu elektrickým proudem. c) Elektrická nářadí chraňte před deštěm a vlh- kostí. Při vniknutí vody do elektrického přístroje se zvyšuje riziko úrazu elektrickým proudem. d) Nepoužívejte kabel vrozporu sjeho určením pro přenášení či zavěšování elektrického ná- řadí nebo kvytahování zástrčky ze zásuvky. Udržujte kabel vdostatečné vzdálenosti od zdrojů vysoké teploty, oleje, ostrých hran nebo pohyblivých částí přístroje. Poškozené nebo zapletené kabely zvyšují riziko úrazu elektrickým proudem. e) Pokud pracujete selektrickým nářadím venku, používejte pouze takové prodlužovací kabely, jež jsou schváleny i pro venkovní použití. Používáním prodlužovacího kabelu vhodného pro venkovní použití se snižuje riziko úrazu elektrickým proudem. f) Pokud nelze zabránit provozu elektrického nářadí ve vlhkém prostředí, používejte prou- dový chránič. Použitím proudového chrániče se snižuje riziko úrazu elektrickým proudem.

a) Buďte stále pozorní, sledujte své počínání a kpráci selektrickým nářadím přistupujte srozumem. Elektrické nářadí nepoužívejte, jste-li unavení nebo pod vlivem drog, alko- holu či léků. Jediný okamžik nepozornosti při používání elektrického nářadí může způsobit vážná zranění.

Noste osobní ochranné prostředky a vždy i ochranné brýle. Nošením osobních ochranných prostředků jako je ochranná maska proti prachu, protiskluzová bezpečnostní obuv, ochranná přilba nebo ochrana sluchu, a to vzávislosti na druhu a použití elektrického nářadí, se snižuje riziko zranění. c) Zabraňte neúmyslnému uvedení přístroje do provozu. Než elektrické nářadí zapojíte do elektrické sítě a/nebo připojíte akumulátor nebo než nářadí zvednete či přenesete, ujistěte se, že je vypnuté. Pokud máte při přenášení elektrického nářadí prst na vypínači nebo pokud do sítě zapojíte již zapnutý přístroj, může dojít kúrazu. d) Než elektrické nářadí zapnete, odstraňte seřizovací nástroje nebo šroubováky. Pokud se nástroj nebo šroubovák nachází votáčející se části přístroje, může to vést kezraněním. e) Vyhýbejte se nepřirozenému držení těla. Zajistěte si bezpečnou stabilitu a neustále udržujte rovnováhu. Tak dokážete elektrické nářadí vneočekávaných situacích lépe kontrolo- vat. f) Noste vhodný oděv. Nenoste volné oblečení ani šperky. Vlasy, oděv a rukavice udržujte vbezpečné vzdálenosti od pohyblivých částí. Volný a nepřiléhavý oděv, šperky nebo dlouhé vlasy mohou být pohyblivými částmi zachyceny. g) Pokud lze namontovat zařízení pro odsávání a zachytávání prachu, ujistěte se, zda jsou připojena a správně použita. Použitím odsávání prachu se může snížit ohrožení prachem.PFBS 12 B3 CZ 

4. Manipulace s elektrickým nářadím

a jeho použití a) Přístroj nepřetěžujte. Pro svou práci používejte elektrické nářadí vhodné k danému účelu. Svhodným elektrickým nářadím se Vám bude vuvedeném výkonovém rozsahu pracovat lépe a bezpečněji. b) Nepoužívejte elektrické nářadí, jehož spínač je vadný. Elektrické nářadí, které se již nedá zapnout nebo vypnout, představuje nebezpečí a musí se opravit. c) Před nastavováním nářadí, výměnou dílů pří- slušenství nebo odložením nářadí vytáhněte zástrčku ze zásuvky a/nebo vyjměte akumu- látor. Toto bezpečnostní opatření zabraňuje neúmyslnému spuštění elektrického nářadí. d) Nepoužívaná elektrická nářadí uchovávejte mimo dosah dětí. Nedovolte používat přístroj osobám, které sním nejsou obeznámeny, nebo které nečetly tyto pokyny. Elektrické nářadí je nebezpečné, manipulují-li sním nezkušené osoby. e) Údržbu elektrických nářadí vykonávejte pečlivě. Zkontrolujte, zda jsou vpořádku pohyblivé části přístroje a zda jim není bráně- no vpohybu, zda nejsou některé součásti roz- bité nebo natolik poškozené, že je funkčnost elektrického nářadí omezena. Poškozené části přístroje nechte před jeho použitím opravit. Řada úrazů má svou příčinu ve špatné údržbě elektrického nářadí. f) Řezné nástroje udržujte vostrém a čistém stavu. Pečlivě udržované řezné nástroje sostrými řeznými hranami se méně zasekávají a snáze se vedou. g) Elektrické nářadí, příslušenství, výměnné nástroje atd. používejte dle těchto pokynů. Zohledňujte přitom pracovní podmínky a vykonávanou činnost. Při použití elektrického nářadí kjiným než určeným účelům může dojít ke vzniku nebezpečných situací.

5. Manipulace s akumulátorovým

nářadím a jeho použití a) Akumulátory nabíjejte pouze vnabíječkách doporučených výrobcem. Unabíječky, která je určena pro určitý typ akumulátorů, hrozí ne- bezpečí vzniku požáru, je-li používána sjinými akumulátory. b) V elektrickém nářadí používejte jen akumulá- tory pro ně určené. Používání jiných akumulá- torů může způsobit zranění a požár. c) Nepoužívaný akumulátor udržujte vdostateč- né vzdálenosti od kancelářských sponek, min- cí, klíčů, hřebíků, šroubů a jiných drobných kovových předmětů, které mohou způsobit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může způsobit popáleniny nebo požár. d) Při nesprávném použití může zakumulátoru vytéct kapalina. Zabraňte kontaktu skapa- linou akumulátoru. Při náhodném kontaktu opláchněte zasažené místo vodou. Pokud kapalina vnikne do očí, vyhledejte lékařskou pomoc. Kapalina unikající zakumulátoru může způsobit podráždění pokožky nebo popáleniny. POZOR! NEBEZPEČÍ VÝBUCHU! Nikdy nenabíjejte baterie, které nejsou určeny knabíjení. Chraňte akumulátor před horkem, např. také před dlouhodobým slunečním zářením, ohněm, vodou a vlhkostí. Hrozí nebezpečí výbuchu.

a) Elektrické nářadí nechte opravovat pouze kvalifikovaným odborným personálem a používejte jen originální náhradní díly. Tím zajistíte, že zůstane zachována bezpečnost elektrického nářadí.PFBS 12 B3 ■ 86 

 CZ Bezpečnostní pokyny pro každé použití Společné bezpečnostní pokyny kbroušení, broušení pískovým papírem, práci sdrátěnými kartáči, leštění, frézování nebo rozbrušování: a) Toto elektrické nářadí lze používat jako brus- ku, brusku pro broušení za použití pískového papíru, drátěný kartáč, leštičku, frézku a roz- brušovačku. Dodržujte všechny bezpečnostní pokyny, návody, zobrazení a údaje, které obdržíte spolu spřístrojem. Pokud nebudete dodržovat následující pokyny, může to vést kúrazu elektrickým proudem, k požáru a/nebo k těžkým zraněním. b) Nepoužívejte příslušenství, které nebylo výrobcem schváleno a doporučeno speciálně pro toto elektrické nářadí. Samotná skutečnost, že příslušenství můžete upevnit na elektrické nářadí, ještě nezaručuje bezpečné použití. c) Přípustné otáčky použitého nástroje musí být minimálně tak vysoké, jako jsou nejvyšší otáčky uvedené na elektrickém nářadí. Příslušenství, které se otáčí rychleji, než je povo- leno, se může rozlomit a odletět od přístroje. d) Vnější průměr a tloušťka výměnného nástroje musí odpovídat rozměrovým údajům vašeho elektrického nářadí. Nesprávně dimenzované výměnné nástroje nelze dostatečně odclonit ani kontrolovat. e) Brusné kotouče, brusné válce nebo jiné příslušenství musí přesně dosedat na brusné vřeteno Vašeho elektrického nářadí. Výměnné nástroje, které nedosedají přesně do upnutí elektrického nářadí, se otáčí nerovnoměrně, velmi silně vibrují a mohou vést ke ztrátě kontroly. f) Kotouče, brusné válce, řezné nástroje nebo jiné příslušenství, namontované na trnu, musí být kompletně nasazeny do upínacích kleští nebo sklíčidla. „Přesah“, resp. volně ležící část trnu mezi brusným tělesem a upínacími kleštěmi nebo sklíčidlem musí být minimální. Pokud není trn dostatečně upnut nebo brusný nástroj příliš přesahuje, může se výměnný nástroj uvolnit a být velkou rychlostí vymrštěn. g) Nepoužívejte poškozené výměnné nástroje. Před každým použitím zkontrolujte výměnné nástroje, jako jsou brusné kotouče nebo válce, zda na nich nejsou odlomená místa a trhliny, brusné talíře, zda nevykazují trhliny, opotře- bení a silné opotřebení, drátěné kartáče, zda nemají uvolněné nebo ulomené drátky. Pokud elektrické nářadí nebo používaný nástroj spadne, zkontrolujte, zda není poškozený, nebo použijte nepoškozený nástroj. Poté, co jste výměnný nástroj zkontrolovali a nasadili, zdržujte se Vy a osoby nacházející se vblíz- kosti mimo rovinu rotujícího použitého nástroje a nechte přístroj běžet jednu minutu na nejvyšší otáčky. Poškozené výměnné nástroje se většinou během této testovací doby zlomí. h) Noste osobní ochranné prostředky. Vzá- vislosti na způsobu použití noste ochranu celého obličeje, ochranu zraku nebo ochranné brýle. Pokud je to přiměřené, noste ochrannou masku proti prachu, ochranu sluchu, ochranné rukavice nebo speciální zástěru, která Vás ochrání před drobnými brusnými úlomky a částicemi materiálu. Oči by měly být chráněny před odletujícími cizími tělesy, která se vyskytují při různých způsobech použití. Prach vznikající za provozu přístroje je třeba filtrovat pomocí ochranné masky proti prachu nebo pomocí ochranné dýchací masky. Pokud jste dlouho vystaveni vysoké intenzitě hluku, může to uVás způsobit ztrátu sluchu.

i) Dbejte na bezpečnou vzdálenost jiných osob

od Vašeho pracoviště. Každý, kdo vstoupí na toto pracoviště, musí nosit osobní ochranné prostředky. Úlomky obrobku nebo zlomené výměnné nástroje mohou odletět a způsobit zranění i mimo bezprostřední pracovní oblast.PFBS 12 B3 CZ 

 87 ■ j) Při práci, ukteré by mohlo dojít ke kontaktu nástroje se skrytými vodiči nebo svlastním síťovým kabelem, držte elektrické nářadí pouze za izolované plochy rukojeti. Kontakt svedením pod napětím může přenést napětí i na kovové díly přístroje, což může vést kzásahu elektrickým proudem. k) Elektrické nářadí při spuštění vždy pevně držte. Při náběhu do plných otáček může reakční moment motoru způsobit přetočení elektrického nářadí. l) Pokud je to možné, použijte pro zafixování obrobku truhlářské svorky. Malý obrobek při obrábění nikdy nedržte v jedné ruce a elek- trické nářadí v druhé ruce. Upnutím malého obrobku máte obě ruce volné pro lepší kontrolu nad elektrickým nářadím. Při řezání kulatých obrobků, jako např. dřevěné kolíky, tyčový materiál nebo trubky, mají tyto materiály sklon k ujíždění, tím dojde k zaseknutí výměnného nástroje a řezaný materiál může být odmrštěn směrem k Vám. m) Udržujte síťový kabel vdostatečné vzdále- nosti od rotujících výměnných nástrojů. Ztratíte-li kontrolu nad přístrojem, může dojít kproříznutí nebo zachycení síťového kabelu a Vaše ruka nebo paže se může dostat do záběru rotujícího výměnného nástroje. n) Elektrické nářadí nikdy neodkládejte dříve, než se výměnný nástroj úplně nezastaví. Rotující vsazený nástroj se může dostat do kontaktu sodkládací plochou, čímž můžete ztratit kontrolu nad elektrickým nářadím. o) Po výměně výměnného nástroje nebo jeho nastavení na přístroji pevně dotáhněte matici upínacích kleští, sklíčidlo nebo ostatní upevňovací prvky. Volné upevňovací prvky se mohou nečekaně přenastavit, což může vést ke ztrátě kontroly; neupevněné rotující součásti jsou silou vymrštěny. p) Nenechte elektrické nářadí běžet, když ho přenášíte. Vaše oblečení může být při náhod- ném kontaktu zachyceno rotujícím výměnným nástrojem, který se Vám může zavrtat do těla. q) Čistěte pravidelně větrací štěrbiny svého elektrického nářadí. Ventilátor motoru vtahuje prach do krytu a silné nahromadění kovového prachu může vést kohrožení elektrickým prou- dem. r) Nepoužívejte elektrické nářadí vblízkosti hořlavých materiálů. Jiskry mohou způsobit vznícení těchto materiálů. s) Na nářadí neupínejte nástroje, které vyžadují použití tekutých chladiv. Použití vody nebo jiných tekutých chladiv může vést kúrazu elek- trickým proudem. Další bezpečnostní pokyny pro všechna použití Zpětný ráz a příslušné bezpečnostní pokyny Zpětný ráz je náhlá reakce následkem uvízlé- ho nebo zablokovaného rotujícího výměnného nástroje jako je brusný kotouč, brusný pás, drátěný kartáč atd. Uvíznutí nebo zablokování vede knáh- lému zastavení rotujícího výměnného nástroje. Tím je nekontrolované elektrické nářadí akcelerováno proti směru otáčení výměnného nástroje. Když např. brusný kotouč uvízne nebo se zablo- kuje vobrobku, může dojít kzachycení hrany brusného kotouče, která se zanořuje do obrobku, a tak kvylomení brusného kotouče nebo vzniku zpětného rázu. Brusný kotouč se pak na zabloko- vaném místě pohybuje směrem kobsluhující osobě nebo naopak směrem od ní, vzávislosti na směru otáčení kotouče. Při tom se mohou brusné kotouče také zlomit. Zpětný ráz je důsledkem nesprávného nebo chybného použití elektrického nářadí. Vhodnými bezpečnostními opatřeními tomu lze zabránit tak, jak je popsáno níže.PFBS 12 B3 ■ 88 

 CZ a) Držte elektrické nářadí pořádně pevně a zaujměte tělem a pažemi takovou polohu, v níž můžete zachytit síly zpětného rázu. Obsluhující osoba může síly zpětného rázu zvládat pomocí vhodných bezpečnostních opatření. b) Obzvláště opatrně pracujte voblasti rohů, ostrých hran atd. Zamezte tomu, aby se výměnné nástroje odrazily od obrobku a vzpříčily. Rotující výměnný nástroj má sklon se vzpříčit voblasti rohů a ostrých hran a při odrazu od obrobku. To vede ke ztrátě kontroly nebo ke zpětnému rázu. c) Nepoužívejte ozubený pilový list. Takové výměnné nástroje způsobují často zpětný ráz nebo ztrátu kontroly nad elektrickým nářadím. d) Výměnný nástroj veďte v materiálu vždy ve stejném směru, dokud řezná hrana nástroje neopustí materiál (odpovídá to stejnému směru, ve kterém odletují piliny). Vedení elektrického nářadí ve špatném směru způsobí vylomení řezné hrany výměnného nástroje z obrobku, čímž se elektrické nářadí potáhne do tohoto směru posuvu. e) Při použití rotujících pilníků, řezných kotoučů, vysokorychlostních frézek nebo tvrdokovo- vých frézovacích nástrojů obrobek vždy pev- ně upněte. Již při mírném zaseknutí v drážce se tyto výměnné nástroje zasekávají a mohou způsobit zpětný ráz. Řezací kotouč se při zaseknutí většinou zlomí. Při zaseknutí rotujících pilníků, řezných kotoučů, vysokorychlostních fréz nebo tvrdokovových frézovacích nástrojů může nástroj vyskočit z drážky, což vede ke ztrátě kontroly nad elektrickým nářadím. Doplňující bezpečnostní pokyny kbroušení a rozbrušování Speciální bezpečnostní pokyny kbroušení a rozbrušování: a) Používejte výlučně brusné nástroje povolené pro Vaše elektrické nářadí a ochranný kryt určený pro tyto brusné nástroje a jen pro do- poručené možnosti použití. Příklad: Nebruste nikdy boční plochou řezného kotouče. Dělicí kotouče jsou určeny kúběru materiálu hranou kotouče. Působení boční síly na tyto brusné nástroje může vést kjejich zlomení. b) Pro kuželovité a rovné brusné kolíky se závi- tem používejte jen nepoškozené trny správné velikosti a délky, bez zářezů na osazení. Vhodné trny zamezují možnému zlomení. c) Zabraňte zablokování řezacího kotouče nebo příliš silnému přítlaku. Neprovádějte příliš hluboké řezy. Přetěžováním dělicího kotouče se zvyšuje jeho namáhání a náchylnost ke vzpříčení nebo zablokování, a tím i možnost zpětného rázu nebo zlomení brusného nástroje. d) Nedávejte své ruce do oblasti před a za rotujícím řezacím kotoučem. Vedete-li řezací kotouč vobrobku směrem od sebe, může vpří- padě zpětného rázu dojít kvymrštění elektrické- ho nářadí srotujícím kotoučem přímo kVám. e) Pokud se řezací kotouč vzpříčí nebo přeruší- te-li práci, přístroj vypněte a držte ho klidně, dokud se kotouč úplně nezastaví. Nikdy se nepokoušejte vytáhnout zmísta řezu dělicí kotouč, který se ještě pohybuje, protože může dojít kezpětnému rázu. Zjistěte a od- straňte příčinu vzpříčení. f) Elektrické nářadí znovu nezapínejte, dokud se nachází vobrobku. Než budete opatrně pokračovat vřezu, nechte dělicí kotouč nej- prve rozběhnout na nejvyšší otáčky. Jinak se kotouč může vzpříčit, vyskočit zobrobku nebo vést kzpětnému rázu.PFBS 12 B3 CZ 

 89 ■ g) Desky nebo velké obrobky podepřete, aby se snížilo riziko zpětného rázu následkem uvízlého řezacího kotouče. Velké obrobky se mohou prolomit v důsledku své vlastní hmot- nosti. Obrobek musí být podepřen na obou stranách kotouče, a to jak vblízkosti dělicího řezu, tak i na hraně. h) Buďte obzvláště opatrní uponorných řezů do již existujících stěn nebo jiných nepřehled- ných oblastí. Zanořující se řezací kotouč může při říznutí do plynového vedení nebo vodovodu, elektrických kabelů nebo jiných předmětů vést kezpětnému rázu. Dodatečné bezpečnostní pokyny pro práci s drátěnými kartáči Speciální bezpečnostní pokyny kpráci sdrátěnými kartáči: a) Mějte na vědomí, že drátěný kartáč i během běžného používání ztrácí jednotlivé dráty. Nepřetěžujte dráty nadměrným přítlakem. Odletující kusy drátů mohou velmi snadno proniknout tenkým oděvem a/nebo kůží. b) Před použitím nechte kartáč běžet pracovní rychlostí nejméně jednu minutu. Dbejte na to, aby se ve stejné úrovni nebo před kartáčem nenacházely žádné osoby. Během náběhu mohou odletovat kousky drátků. c) Rotující drátěný kartáč držte směrem od sebe. Při činnostech s těmito kartáči mohou vy- sokou rychlostí odletovat malé částice a malinké kousíčky drátu a pronikat pokožkou. Bezpečnostní pokyny pro nabíječky ■ Děti ve věku od 8let a osoby somezenými fyzickými, smyslovými nebo mentálními schopnostmi či nedostatkem zkušeností a znalostí mohou používat tento přístroj, avšak pouze tehdy, pokud jsou pod dohle- dem nebo pokud byly poučeny obezpečném používání přístroje a pokud porozuměly ztoho vyplý- vajícímu nebezpečí. Děti si nesmí spřístrojem hrát. Čištění a uživatel- skou údržbu nesmí provádět děti bez dozoru. ■ Pokud se připojovací vedení tohoto přístroje poškodí, musí je vyměnit výrobce, jeho zákaznický servis nebo obdobně kvalifikovaná osoba, aby se tak zabránilo nebez- pečím. Nabíječka je vhodná pouze pro provoz ve vnitřních prostorách. VÝSTRAHA! ■ Neprovozujte přístroj spoškozeným kabelem, síťovým kabelem nebo síťovou zástrčkou. Poškozené síťové kabely znamenají ohrožení života úrazem elektrického proudu. Obsluha ■ Přístroj nikdy nepoužívejte vrozporu sjeho určením a vždy jej používejte pouze sorigi- nálními díly / originálním příslušenstvím. Používání jiných dílů nebo jiného příslušenství než je doporučováno vnávodu kobsluze, pro Vás může znamenat nebezpečí úrazu.PFBS 12 B3 ■ 90 

 CZ Nabíjení vloženého akumulátoru UPOZORNĚNÍ ► Nový nebo delší dobu nepoužívaný akumu- látor je nutné před prvním/opakovaným po- užitím nabít. Své kompletní kapacity dosáhne akumulátor po cca 3–5 nabíjecích cyklech. Nabíjecí cyklus trvá cca 60 minut. Spuštění nabíjení: ♦ Zapojte nabíječku donabíjecí zásuvky přístroje. ♦ Připojte nabíječku do zásuvky. Akumulátor je nabitý, pokud LED ukazatel akumulá- toru svítí ČERVENĚ / ORANŽOVĚ / ZELENĚ. Ukončení nabíjení: ♦ Odpojte nabíječku od napájecího zdroje. ♦ Odpojte nabíječku od nabíjecí zásuvky přístroje. POZOR! ► Akumulátor nikdy nenabíjejte bezprostředně po nabíjení podruhé. Hrozí nebezpečí přebití akumulátoru. Odečtení stavu akumulátoru Stav, resp. zbývající výkon se při zapnutém přístroji v LED akumulátoru zobrazí takto: ČERVENÁ / ORANŽOVÁ / ZELENÁ = maximální nabití ČERVENÁ / ORANŽOVÁ=průměrné nabití ČERVENÁ=slabé nabití– akumulátor je nutné nabít Nasazení/výměna nástroje / upínací kleštiny ♦ Stiskněte aretační tlačítko vřetena a podržte ho stisknuté. ♦ Upínací maticí otáčejte, dokud aretace nezaskočí. ♦ Upínací matici povolte ze závitu kombinova- ným klíčem

♦ Případně odstraňte vsazený nástroj. ♦ Nejdřív požadovaný nástroj prostrčte upínací maticí , než jej zastrčíte do odpovídajících upínacích kleštin pro dřík nástroje. ♦ Stiskněte aretační tlačítko vřetena a podržte ho stisknuté. ♦ Upínací kleštiny vložte do závitové vložky a našroubujte potom upínací matici pevně na závit pomocí kombinovaného klíče

UPOZORNĚNÍ ► Stranu šroubováku kombinovaného klíče použijte k povolení a dotažení šroubů upína- cích trnů . Zapnutí a vypnutí / nastavení rozsa- hu otáček Zapnutí / nastavení rozsahu otáček: ♦ Vypínač přepněte do polohy „I“. ♦ Regulaci otáček nastavte do polohy mezi „1“ a „MAX“. Vypnutí: ♦ Vypínač přepněte do polohy „O“. Pokyny pro zpracování materiálu / nástroj / rozsah otáček ■ Frézovací bity používejte k obrábění oceli a železa při nejvyšších otáčkách. ■ Rozsah otáček pro opracování cínu, cínových slitin, hliníku a mědi zjistěte pokusy na vzorcích. ■ Plast a materiály s nízkým bodem tání obrábějte při nízkém rozsahu otáček. ■ Dřevo obrábějte vysokými otáčkami. ■ Čištění, leštění a leštění hadrem provádějte ve středním rozsahu otáček. Následující údaje jsou nezávazná doporučení. Při praktickém použití otestujte také sami, který nástroj a nastavení je pro opracovávaný materiál optimální.PFBS 12 B3 CZ 

 91 ■ Nastavení vhodných otáček: Číslice na regulátoru otáček Opracovávaný materiál 1–3 Plast a materiály s nízkým bodem tání 6 Tvrdé dřevo 4–5 Kamenivo, keramika Max. Ocel 5 Měkké dřevo, kov Příklady použití / výběr vhodného nástroje: Funkce Příslušenství Použití Přesah (min.–max.) mm Vrtání HSS vrtáky Opracování dřeva 18–25 u nejmenšího vrtáku je přesah 10 mm Frézování Frézovací bity Různé práce; např. vykružování, dlabání, tvarování, drážkování a prořezávání 18–25 Gravírování Gravírovací bity Zhotovování označení, kutilské práce 18–25 Leštění, odstraňování rzi POZOR! Na obrobek tlačte nástrojem jen mírně. Kovový kartáč Odstraňování rzi 9–15 Lešticí kotouče Opracování různých kovů a plastů, zvláště vzácných kovů jako zlato nebo stříbro 12–18 Čištění Plastové kartáče např. pro čištění přístupného plastového opláštění nebo okolí dveřního zámku 9–15 Broušení Brusné kotouče Broušení kameniva, dřeva, jemné práce na tvrdých materiálech, jako je keramika nebo legovaná ocel 12–18 Brusné bity

Řezání Řezací brusné kotouče Opracovávání kovu, plastu a dřeva 12–18 ■ Maximální průměr složených brusných těles, brusných kuželů a brusných kolíků se závitovou vložkou 55 mm se nesmí překročit. Maximální průměr příslušenství k broušení smirkovým papírem nesmí rovněž překročit 80 mm.PFBS 12 B3 ■ 92 

 CZ UPOZORNĚNÍ ► Maximální přípustná délka upínacího trnu je 33 mm. ■ Příslušenství skladujte v originálním boxu nebo díly příslušenství jinak chraňte před poškozením. ■ Skladujte příslušenství vsuchu a mimo dosah agresivních médií. Tipy a triky ■ Pokud budete příliš tlačit, může použitý nástroj prasknout a/nebo se poškodí obrobek. Optimálních pracovních výsledků dosáhnete se stabilními otáčkami nástroje a nízkým tlakem na obrobek. ■ Přístroj při řezání vždy držte pevně oběma rukama. ■ Dodržujte data a informace uvedené v tabulce, abyste zamezili tomu, že se konec vřetena bude dotýkat děrovaného dna brusného nástroje. Údržba a čištění Přístroj je bezúdržbový. ■ Odstraňte zpřístroje nečistoty. Používejte ktomu suchý hadřík. ■ Pokud přístroj delší dobu nebudete používat, vždy akumulátor zcela nabijte před a po tako- vých přestávkách. ■ Pokud je nutné lithium-iontový akumulátor skladovat po delší dobu, musí se pravidelně kontrolovat stav jeho nabití. Optimální stav na- bití je mezi 50% a 80%. Optimální skladovací klima je chladné a suché. VÝSTRAHA! ■ Nechte své přístroje opravit vservisní dílně nebo odborným elektrikářem a pouze za použití originálních náhradních dílů. Zajistíte tak, že zůstane zachována bezpeč- nost přístroje. VÝSTRAHA! ■ Výměnu zástrčky nebo síťového kabelu svěřte vždy výrobci přístroje nebo jeho zákaznickému servisu. Zajistíte tak, že zůstane zachována bezpečnost přístroje. UPOZORNĚNÍ ► Neuvedené náhradní díly (jako např. nabí- ječka) můžete objednat přes naše telefonní centrum.PFBS 12 B3 CZ 

 93 ■ Likvidace Obal se skládá zekologických materiálů, které lze zlikvidovat vkomunálních sběrných dvorech. Nevyhazujte elektrické nářadí do domovního odpadu! Vsouladu sevropskou směrnicí č. 2012/19/EU musejí být opotřebovaná elektrická nářadí shro- mažďována odděleně a odevzdána kekologické recyklaci. Akumulátory nevyhazujte do domovního odpadu! UPOZORNĚNÍ ► Akumulátor, který je zabudován do tohoto přístroje, nelze k likvidaci vyjmout. ► Integrovaný lithium-iontový akumulátor smí vy- jmout pouze kvalifikovaný personál. K vyjmutí akumulátoru z pouzdra musí být akumulátor prázdný a šrouby na pouzdře vyšroubované. Přípoje na akumulátoru se musí jednotlivě postupně odpojit a izolovat. Vadné nebo spotřebované akumulátory se musí recyklovat podle směrnice č. 2006/66/EC. Aku- mulátor a/nebo přístroj odevzdejte do příslušných sběren. Omožnostech likvidace nefunkčního elektrického nářadí/ akumulátorů se informujte usvého obecní- ho či městského úřadu. Obal zlikvidujte ekologicky. Dbejte na označení na různých obalových materiálech a v případě potřeby tyto obaly roztřiďte. Obalové materiály jsou označeny zkratkami (a) a číslicemi (b) s následujícím význa- mem: 1–7: plasty, 20–22: papír a lepenka, 80–98: kompozitní materiály Informace omožnostech likvidace vysloužilého výrobku Vám podá správa Vašeho obecního nebo městského úřadu. Záruka společnosti Kompernass Handels GmbH Vážená zákaznice, vážený zákazníku, na tento přístroj získáváte záruku v trvání 3let od data zakoupení. V případě závad tohoto výrobku máte zákonná práva vůči prodejci výrobku. Tato zákonná práva nejsou omezena naší níže uvede- nou zárukou. Záruční podmínky Záruční doba začíná plynout dnem nákupu. Dobře uschovejte pokladní doklad. Tento doklad je potřebný jako důkaz okoupi. Pokud se do tří let od data zakoupení tohoto výrob- ku vyskytne vada materiálu nebo výrobní závada, pak Vám podle našeho uvážení výrobek zdarma opravíme, vyměníme nebo uhradíme kupní cenu. Předpokladem této záruky je, že bude během tříle- té lhůty předložen vadný přístroj a doklad okoupi (pokladní doklad) a stručně se popíše, včem závada spočívá a kdy se vyskytla. Vztahuje-li se na závadu naše záruka, obdržíte zpět buď opravený nebo nový produkt. Opravou nebo výměnou výrobku nezačne plynout nová záruční doba.PFBS 12 B3 ■ 94 

 CZ Záruční doba a zákonné nároky vyplývající ze závad Záručním plněním se záruční doba neprodlužuje. To platí ipro vyměněné a opravené součásti. Poškození nebo vady vyskytující se případně již při nákupu se musí oznámit ihned po vybalení. Po uplynutí záruční doby podléhají veškeré opravy zpoplatnění. Rozsah záruky Přístroj byl vyroben pečlivě podle přísných směrnic kvality a před expedicí byl svědomitě vyzkoušen. Záruka se vztahuje na materiálové nebo výrobní vady. Tato záruka se nevztahuje na součásti výrobku, které jsou vystaveny běžnému opotřebení, a proto je lze považovat za spotřební díly, nebo na poškození křehkých součástí, jako jsou např. spínače, akumulátory nebo díly, které jsou vyrobeny ze skla. Tato záruka zaniká, pokud je výrobek poškozen, nebyl řádně používán nebo udržován. Pro zajištění správného používání výrobku se musí přesně dodržovat všechny pokyny uvedené v návodu kob- sluze. Účelům použití a úkonům, které se v návodu kobsluze nedoporučují nebo se před nimi varuje, je třeba se bezpodmínečně vyhnout. Výrobek je určen pouze pro soukromé účely a ne pro komerční použití. Při nesprávném a neodbor- ném používání, při použití násilí a při zásazích, které nebyly provedeny našimi autorizovanými servisními provozovnami, záruční nároky zanikají. Vyřízení v případě záruky Pro zajištění rychlého Vaší žádosti postupujte podle následujících pokynů: ■ Pro všechny dotazy mějte připraven pokladní lístek a číslo výrobku (např.IAN12345) jako doklad o koupi. ■ Číslo výrobku naleznete na typovém štítku na výrobku, rytině na výrobku, na titulní straně návodu k obsluze (vlevo dole) nebo na nálepce na zadní nebo spodní straně výrobku. ■ Pokud by se měly vyskytovat funkční vady nebo jiné závady, kontaktujte nejprve níže uvedené servisní oddělení telefonicky nebo e-mailem. ■ Výrobek, zaevidovaný jako vadný výrobek pak můžete při přiložení dokladu o nákupu (poklad- ní lístek) a při uvedení, v čem spočívá vada a kdy k ní došlo, poslat výrobek pro Vás bez poš- tovného na adresu, kterou Vám oznámí servis. Na webových stránkách www.lidl-service.com si můžete stáhn- out tyto a mnoho dalších příruček, videí o výrobku a instalační software. Pomocí kódu QR se dostanete přímo na stránku servisu Lidl (www.lidl-service.com) a můžete pomocí zadání čísla výrobku (IAN)123456 otevřít svůj návod k obsluze. Servis Servis Česko Tel.: 800143873 E-Mail: kompernass@lidl.cz IAN 321231_1901 Dovozce Dbejte prosím na to, že následující adresa není ad- resou servisu. Kontaktujte nejprve uvedený servis.

 95 ■ Překlad originálu prohlášení o shodě My, KOMPERNASS HANDELS GMBH, osoba odpovědná za dokumentaci: pan Semi Uguzlu, BURGSTR. 21, DE - 44867 BOCHUM, Deutschland/Německo, tímto prohlašujeme, že tento výrobek je ve shodě snásledujícími normami, normativními dokumenty a směrnicemi ES: Směrnice ostrojních zařízeních (2006/42/EC) Směrnice oelektromagnetické kompatibilitě (2014 / 30 / EU) Směrnice oomezení používání nebezpečných látek (RoHS) (2011 / 65 / EU)* *Výhradní odpovědnost za vystavení tohoto prohlášení o shodě nese výrobce. Výše popsaný předmět prohlášení je v souladu spředpisy směrnice č. 2011/65/EU Evropského parlamentu a Rady z 8. června 2011 oomezení používání určitých nebezpečných látek velektrických a elektronických zařízeních. Použité harmonizované normy: EN 60745-1:2009/A11:2010 EN 60745-2-23:2013 EN 55014-1:2006/A2:2011 EN 55014-1:2017 EN 55014-2:2015 EN 60335-1:2012/A11:2014 EN 60335-2-29:2004/A2:2010 EN 61000-3-2:2014 EN 61000-3-3:2013 EN 62233:2008 EN 50581:2012 Typové označení stroje: Aku jemná vrtací bruska PFBS 12 B3 Rok výroby: 05 - 2019 Sériové číslo: IAN 321231_1901 Bochum, 25.03.2019 Semi Uguzlu - manažer kvality - Technické změny ve smyslu dalšího vývoje jsou vyhrazeny.PFBS 12 B3 ■ 96
