NÁVOD K OBSLUZE PGG 15 D3 PARKSIDE

Traducción del manual original GRA VÍR OVA CÍ PŘÍSTR O J Překlad původního návodu k používáníDE / AT / CH Originalbetriebsanleitung Seite 5 GB / IE Translation of the original instructions Page 25 FR / BE Traduction de la notice originale Page 44 NL / BE Vertaling van de oorspronkelijke gebruiksaanwijzing Pagina 64 CZ Překlad původního návodu k používání Strana 84 ES Traducción del manual original Página 102 PT Tradução do manual original Página 1221 2 3

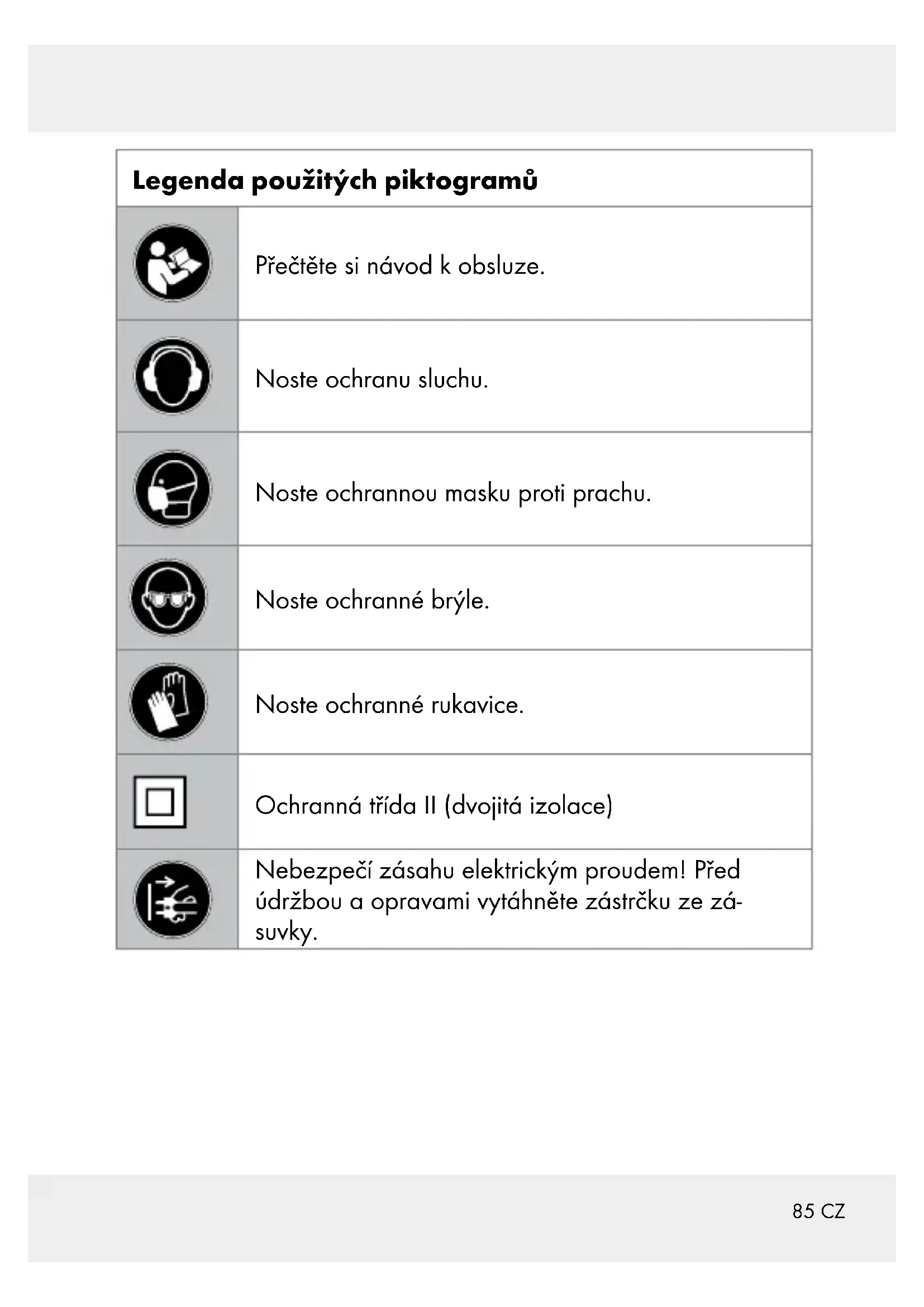

IEC 62321-6 Serienummer: IAN 28512783 NL/BE Tobias König Afdelingsleider/documentverantwoordelijke OWIM GmbH & Co. KG, Stiftsbergstraße 1, DE-74167 Neckarsulm, DUITSLAND Neckarsulm, 12.01.2017 De conformiteitsverklaring kunt u ook nalezen op www.owim.com. Het hierboven beschreven voorwerp van de verklaring voldoet aan de voorschriften van de richtlijn 2011/65/EG van het Europese Parlement en de Raad van 8 juni 2011 betreffende beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur.84 CZ Legenda použitých piktogramů .............Strana 85 Úvod ...............................................................................Strana 86 Použití ke stanovenému účelu........................................Strana 86 Popis dílů ........................................................................Strana 86 Obsah dodávky .............................................................Strana 87 Technické údaje .............................................................Strana 87 Všeobecné bezpečnostní pokyny pro elektrické nástroje ...................................Strana 89 Uvedení do provozu .........................................Strana 93 Zapínání / vypínání ........................................................Strana 94 Nastavení hloubky zdvihu .............................................Strana 94 Výměna gravírovací špičky ...........................................Strana 95 Tvoření rytiny ..................................................................Strana 95 Údržba a čištění ....................................................Strana 96 Zlikvidování .............................................................Strana 96 Servis .............................................................................Strana 97 Postup v případě uplatňování záruky ...........................Strana 98 Servis ...............................................................................Strana 98 Záruka ..........................................................................Strana 99 Překlad originálu prohlášení o konformitě ...............................Strana 9985 CZ Legenda použitých piktogramů Přečtěte si návod kobsluze. Noste ochranu sluchu. Noste ochrannou masku proti prachu. Noste ochranné brýle. Noste ochranné rukavice. Ochranná třída II (dvojitá izolace) Nebezpečí zásahu elektrickým proudem! Před údržbou a opravami vytáhněte zástrčku ze zá- suvky.86 CZ Gravírovací přístroj PGG 15 D3 Úvod Blahopřejeme Vám ke koupi nového výrobku. Rozhodli jste se pro kvalitní produkt. Návod kobsluze je součástí tohoto výrobku. Obsahuje důležité pokyny pro bezpečnost, použití a likvidaci. Před použitím výrobku se seznamte se všemi pokyny k obsluze a bez- pečnostními pokyny. Používejte výrobek jen popsaným způsobem a na uvedených místech. Při pře dání výrobku třetí osobě předejte i všechny podklady. Použití ke stanovenému účelu Tento výrobek je určen na gravírování kovových materiálů, umě- lých hmot, skla, keramiky, dřeva, kůže nebo kamene. Jiná použití nebo změny na výrobku platí jako použití k nestanovenému úč elu a mohou vést k rizikům, jako jsou ohrožení života, poranění a poško- zení. Za škody vzniklé při použití k jinému než ke stanovenému účelu nepřevezme výrobce ručení. Výrobek není určen ke komerč- nímu nebo jinému využívání. Popis dílů

Aretace gravírovací špičky

Gravírovací šablony Obsah dodávky 1 gravírovací přístroj PGG 15 D3 4 gravírovací šablony 1 návod kobsluze Technické údaje Jmenovité napětí: 230 V (střídavý proud) 50 Hz Druh provozu: periodický přerušovaný provoz: S3 20 % upozornění: doba zapnutí (v %) udává explicitně maximální nepřetržité používání a následující dobu klidu. Vtomto případě potřebuje nástroj po dvou minutách provozu například fázi ochlazení trvající osm minut. Jmenovitý proud: 0,15 A Počet zdvihů: 6000 min Váha cca: 370 g88 CZ Hodnota emise hluku: Naměřená hodnota hluku zjištěna podle EN 60745. Hladina akustické intenzity, filtr A, pro elektrické nářadí je: Hladina akustického tlaku : 71,1 dB (A) Nepřesnost K: 3 dB Hladina akustického výkonu : 82,7 dB(A) Nepřesnost K: 3 dB Noste ochranu sluchu! Celková hodnota vibrací: Celkové hodnoty vibrací (vektorový součet třech směrů) byl zjištěn podle EN 60745: Celková hodnota vibrací: 1,457 m / s

Nepřesnost K: 1,5 m / s

UPOZORNĚNÍ Hladina vibrací uvedená v tomto návodu k obsluze byla měřena postupem v souladu se standardizovaným testem po- psaným v normě a může se použít pro srovnávání přístrojů. Hodnotu emise vibrací je možné použít k počátečnímu posou- zení jejich vyloučení. Hladina vibrací se mění podle použití výrobku a může v mnohých případech přesahovat hodnotu udanou v těchto89 CZ návodech. Zátěž vibracemi by mohla být podceněna, používá-li se výrobek pravidelně tímto způsobem. Snažte se minimalizovat zatížení vibracemi. Příkladná opatření pro mini- malizování zatížení vibracemi jsou nošení rukavic při používání nástroje a z krácení pracovní doby. Přitom je třeba zohlednit všechny druhy pracovních cyklů (např. i doby, kdy je výrobek vypnutý i doby, kdy je výrobek v provozu ale nezatížený). Všeobecné bezpečnostní pokyny pro elektrické nástroje Přečtěte si všechna bezpečnostní upozornění a po- kyny! Nerespektování bezpečnostních pokynů a instrukcí může způsobit úraz elektrickým proudem, požár a / nebo závažná zranění! Uschovejte si všechna bezpečnostní upozornění a pokyny pro budoucnost. Pojem „elektrický nástroj“ uvedený v bezpečnostních pokynech se vztahuje na elektrické nástroje napájené ze sítě (se sˇiťovým kabelem) a na elektrické nástroje napájené akumulátorem (bez síťového kabelu). Bezpečnost práce

1) Udržujte pracoviště čisté a dobře osvětlené. Nepo-

řádek a neosvětlené části pracoviště mohou vést k úrazům.90 CZ

2) Nepoužívejte elektrický nástroj ve vznětlivém

prostředí, v blízkosti hořlavých tekutin, plynů nebo prachu. Při provozu výrobku dochází k jiskření, které může prachy nebo páry zapálit.

3) Nedovolte dětem ani jiným osobám přístup k

místu, kde výrobek používáte. Při rozptýlení můžete ztratit kontrolu nad elektrickým nástrojem. Elektrická bezpečnost

1) Síťová zástrčka zařízení musí být vhodná pro

zásuvku. Zástrčka se nesmí žádným způsobem měnit. Nepoužívejte spolu s uzemněnými výrobky žádné zástrčkové adaptéry. Nezměněné zástrčky a lícující zásuvky snižují riziko úrazu elektrickým proudem.

2) Vyhýbejte se tělesnému kontaktu s uzemněnými

povrchy, jako jsou potrubí, topení, sporáky a chladničky. Existuje zvýšené riziko úrazu elektrickým prou- dem, je-li vaše tělo uzemněno.

3) Zařízení chraňte před deštěm nebo vlhkem. Vniknutí

vody do výrobku zvyšuje riziko zásahu elektrickým proudem.

4) Kabel nepoužívejte knestanovenému účelu jako je

nošení zařízení, pověšení nebo vytáhnutí zástrčky ze zásuvky. Chraňte kabel před horkem, olejem, ostrými hranami nebo pohybujícími se částmi zaří- zení. Poškozené nebo zapletené kabely zvyšují riziko úrazu elektrickým proudem.

5) Při práci s výrobkem venku používejte jen prodlu-

žovací kabel vhodný pro venkovní prostory. Použití91 CZ prodlužovacího kabelu povoleného pro vnější oblast snižuje riziko úrazu elektrickým proudem.

6) Nelze-li se vyhnout provozu elektrického nástroje

ve vlhkém prostředí, použijte ochranný spínač proti chybnému proudu. Použití spínače snižuje riziko zásahu elektrickým proudem. Bezpečnost osob

1) Buďte stále pozorní, dbejte na to co děláte a

pracujte s elektrickým nástrojem rozumně. Nepou- žívejte výrobek jestliže jste unavení nebo pod vlivem drog, alkoholu anebo léků. Už okamžik nepo- zornosti při použití zařízení může vést kzávažným poraněním.

2) Noste osobní ochranné vybavení a vždy

ochranné brýle. Nošení osobních ochranných pomůcek, podle způsobu používání elektrického nástroje, jako jsou masky proti prachu, neklouzavá bezpečnostní obuv, helmy nebo ochrany sluchu snižuje riziko zranění.

3) Zabraňte nechtěnému uvedení do provozu. Před

připojením na přívod elektrického proudu nebo použití akumulátoru, zvednutím nebo nošením, elektrického přístroje se přesvědčte, že je vypnutý. Nošení výrobku s prstem na spouštěči nebo připojení zapnu- tého výrobku na síť elektrického proudu může vést k nehodám.

4) Před zapnutím elektrického nástroje nezapomeňte

odstranit nastavovací nástroje nebo klíče. Nástroj nebo šroubovák, který se nachází v rotujícím dílu zařízení může způsobit poranění.92 CZ

5) Vyhýbejte se abnormálnímu držení těla. Zajistěte

bezpečné stání a vždy udržujte rovnováhu. Můžete tím lépe kontrolovat výrobek v neočekávaných situacích.

6) Noste vhodný oděv. Při práci nenoste široké

oděvy nebo šperky. Chraňte vlasy, oblečení a rukavice před pohyblivými díly. Volný oděv, šperky nebo vlasy mohou být zachyceny pohyblivými díly.

7) Jsou-li namontována zařízení k vysávání a zachy-

cování prachu, ujistěte se, že jsou tato připojena a správně použita. Použití zařízení k odsávání prachu může ohrožení prachem snížit. Použití a zacházení s elektrickým nástrojem

1) Přístroj nepřetěžujte. Používejte jen

výrobek určený pro způsob Vaší práce. S výrobkem vhodným pro Váš výkon pracujete lépe a bezpečněji.

2) Nikdy nepoužívejte elektrický nástroj s vadným

vypínačem. Elektrický nástroj, který nelze zapínat a vypí- nat, je nebezpečný a musí se opravit.

3) Před nastavováním výrobku, výměně dílů příslu-

šenství nebo odložením výrobku vytáhněte nejdříve zástrčku ze zásuvky nebo odstraňte akumulátor. Toto preventivní opatření brání nechtěnému spuštění zařízení.

4) Nepoužívané elektrické přístroje uchovávejte

mimo dosah dětí. Nenechávejte elektrický nástroj používat osoby, které s ním nejsou seznámeny nebo které tyto pokyny nečetly. Elektrický nástroj používaný nezkušenými osobami je nebezpečný.93 CZ

5) Elektrické nástroje pečlivě ošetřujte. Kontrolujte

bezvadnou funkci pohyblivých dílů, jestli nejsou blokované, zlomené nebo jinak poškozené a ne

vlivňují tím negativně funkci výr obku. Před použitím elektrického nástroje nechte poškozené díly opra- vit. Mnohé nehody jsou zapříčiněny špatnou údržbou výrobku.

6) Udržujte řezací nástroje ostré a čisté. Pečlivě ošetřo-

vané řezací nářadí s ostrými břity se méně zasekávají a snadněji se vedou.

7) Používejte elektrické nástroje, příslušenství,

nástroje atd. podle těchto pokynů. Zohledněte přitom pracovní podmínky a činnost, kterou máte provádět. Použití výrobku pro jiné než stanovené účely může vést k nebezpečným situacím. Servis

1) Nechte výrobek opravovat jen kvalifikovaným

odborným personálem a jen s originálními ná- hradními díly. Tím je zajištěno, že zůstane bezpečnost elektrického nástroje zachována. Uvedení do provozu Nepoužívejte výrobek k jiným než určeným účelům a vždy pouze s originálními díly a příslušenstvím. Používání jiných, než v návodu k obsluze doporučených dílů nebo jiného příslušenství může vést k Vašemu zranění.94 CZ Zapínání/vypínání Zastrčte síťovou zástrčku do zásuvky. Zapnutí: Přidržte vypínač

Nastavení hloubky zdvihu Otočným regulátorem počtu zdvihů

se nastavuje hloubka rytiny. Nižší nastavení je zpravidla postačující pro běžná použití. Pro hlubší rytinu otočte regulátorem počtu zdvihů

ve směru ke značce +.

Materiál Kov Sklo dřevo Umělá hmota Kera- mika Kůže Pro mělčí rytinu otočte regulátorem počtu zdvihů

ve směru ke značce –. Upozornění: Při nastavování větší hloubky rytiny dbejte na to, abyste regulátor počtu zdvihů

neotočili příliš daleko ke značce +. Jinak odšroubujete spínač ze zařízení.95 CZ Výměna gravírovací špičky POZOR! NEBEZPEČÍ ZRANĚNÍ! Před všemi pracemi na výrobku ho nejdříve vypněte a vytáh- něte zástrčku ze zásuvky. Vyměňte rycí hrot

jakmile je opotřebovaný a nedosáhnete s ní požadovaných výsledků gravírování. Otočte aretaci špičky

doleva až lze špičku sejmout. Upozornění: odpovídající gravírovací špičky jsou k dostání v odborné prodejně. Odstraňte pružinu a podložku. Upozornění: Pružina je napnutá! Nasuňte podložku a pružinu na nový rycí hrot

. Naseďte obojí a otočte aretaci

doprava až pevně drží. Zkontrolujte, jestli je rycí hrot

správně fixovaný. Tvoření rytiny S tímto výrobkem můžete zhotovovat kreativní a individuální rytiny. Takto je například možné identifikovat Vaše cenné předměty. Na kov, sklo, dřevo, umělou hmotu, keramiku a kůži můžete vyrýt čís- lice a písmena. Použijte k tomu v rozsahu dodávky zahrnuté rycí šablony

Držte výrobek nakloněný, tak jako držíte tužku. Paže má přitom ležet na stole. Veďte rycí hrot

s mírným tlakem po obrobku. Rychlost posuvu výrobku testujte na zbytkových materiálech.96 CZ Upozornění: Rycí hrot

v obsahu dodávky je vyrobený z wolframové oceli. Proto není vhodný na gravírování CD, DVD, atd.. Tyto materiály a jejich čitelnost se mohou poškodit. Údržba a čištění

ELEKTRICKÝM PROUDEM! Před údržbou a opravami vytáhněte zástrčku ze zásuvky. Výrobek čistěte pravidelně, nejlépe ihned po práci. Na čištění tělesa používejte suchý hadr. Nepoužívejte benzín, rozpouštědla nebo čističe působící agresivně na umělou hmotu. Zlikvidování Obal se skládá zekologických materiálů, které můžete zlikvidovat prostřednictvím místních sběren recyklovatel- ných materiálů. Zelený bod neplatí pro Německo.

Při třídění odpadu se řiďte podle označení obalových materiálů zkratkami (a) a čísly (b), s následujícím významem: 1–7: umělé hmoty / 20–22: papír a lepenka / 80–98: složené látky.97 CZ Výrobek a obalové materiály jsou recyklovatelné, zlikvi- dujte je odděleně pro lepší odstranění odpadu. Logo Triman platí jen pro Francii. O možnostech likvidace vysloužilých zařízení se infor- mujte u správy vaší obce nebo města. Vzájmu ochrany životního prostředí vysloužilý výrobek nevyhazujte do domovního odpadu, ale předejte k od- borné likvidaci. O sběrnách a jejich otevíracích hodi- nách se můžete informovat u příslušné správy města nebo obce. Servis Opravy nechte provádět jen servis nebo elektrikáře a jen originálními náhradními díly. Tím je zajištěno, že zůstane bezpečnost výrobku zachována. Výměnu zástrčky přívodního kabelu nechte provádět jen výrobce nebo jeho servis. Tím je zajištěno, že zůstane bezpeč- nost výrobku zachována. Váš elektrický nástroj nechte opravovat vyučeným elektrikářem Tento elektrický nástroj splňuje požadavky příslušných bezpeč- nostních předpisů. Opravy smí provádět za použití98 CZ originálních náhradních dílů jen vyučený elektrikář, v jiném pří- padě může dojít k ohrožení uživatele. Postup v případě uplatňování záruky Pro zajištění rychlého zpracování Vašeho případu se řiďte následujícími pokyny: Pro všechny požadavky si připravte pokladní stvrzenku a číslo artiklu (např. IAN 123456) jako doklad o zakoupení. Číslo artiklu najdete na typovém štítku, gravuře, titulní stránce ná- vodu (vlevo dole) nebo na nálepce na zadní nebo spodní straně. V případě poruch funkce nebo jiných závad nejdříve kontaktujte, telefonicky nebo e-mailem, v následujícím textu uvedené servisní oddělení. Výrobek registrovaný jako vadný potom můžete s přiloženým dokla- dem o zakoupení (pokladní stvrzenkou) a údaji k závadě a kdy k ní došlo, bezplatně zaslat na adresu servisu, která Vám byla sdělena. Servis Servis česká republika Tel.: 800 143 873 E-Mail: owim@lidl.cz IAN 28512799 CZ Záruka Výrobek byl vyroben s nejvyšší pečlivostí podle přísných kvalitativ- ních směrnic a před odesláním prošel výstupní kontrolou. V případě závad máte možnost uplatnění zákonných práv vůči prodejci. Vaše práva ze zákona nejsou omezena naší níže uvedenou zárukou. Na tento artikl platí 3 záruka od data zakoupení. Záruční lhůta za- číná od data zakoupení. Uschovejte si dobře originál pokladní stvrzenky. Tuto stvrzenku budete potřebovat jako doklad o zakoupení. Pokud se do 3 let od data zakoupení tohoto výrobku vyskytne vada materiálu nebo výrobní vada, výrobek Vám – dle našeho rozhodnutí – bezplatně opravíme nebo vyměníme. Tato záruka za- niká, jestliže se výrobek poškodí, neodborně použil nebo neobdržel pravidelnou údržbu. Záruka platí na vady materiálu a výrobní vady. Tato záruka se nevztahuje na díly výrobku podléhající opotřebení (např. na baterie), dále na poškození křehkých, choulostivých dílů, např. vypínačů, akumulátorů nebo dílů zhotovených ze skla. Překlad originálu prohlášení o konformitě My, firma OWIM GmbH & Co. KG, Stiftsbergstraße 1, DE-74167 Neckarsulm, NĚMECKO, prohlašujeme na vlastní zodpovědnost, že výrobek: Gravírovací přístroj PGG 15 D3, model č.: HG02563,100 CZ verze: 04 / 2017, na který s toto prohlášení vztahuje, odpovídá normám a normativním dokumentům 2006/42/ES, 2014/30/EU, 2011/65/EU. Aplikované harmonizující normy: EN 60745-1/A11:2010 EN ISO 12100:2010 EN 55014-1:2006/A2: 2011 EN 55014-2: 2015 EN 61000-3-2:2014 EN 61000-3-3:2013 IEC 62321-4 (2013) Ed. 1.0
