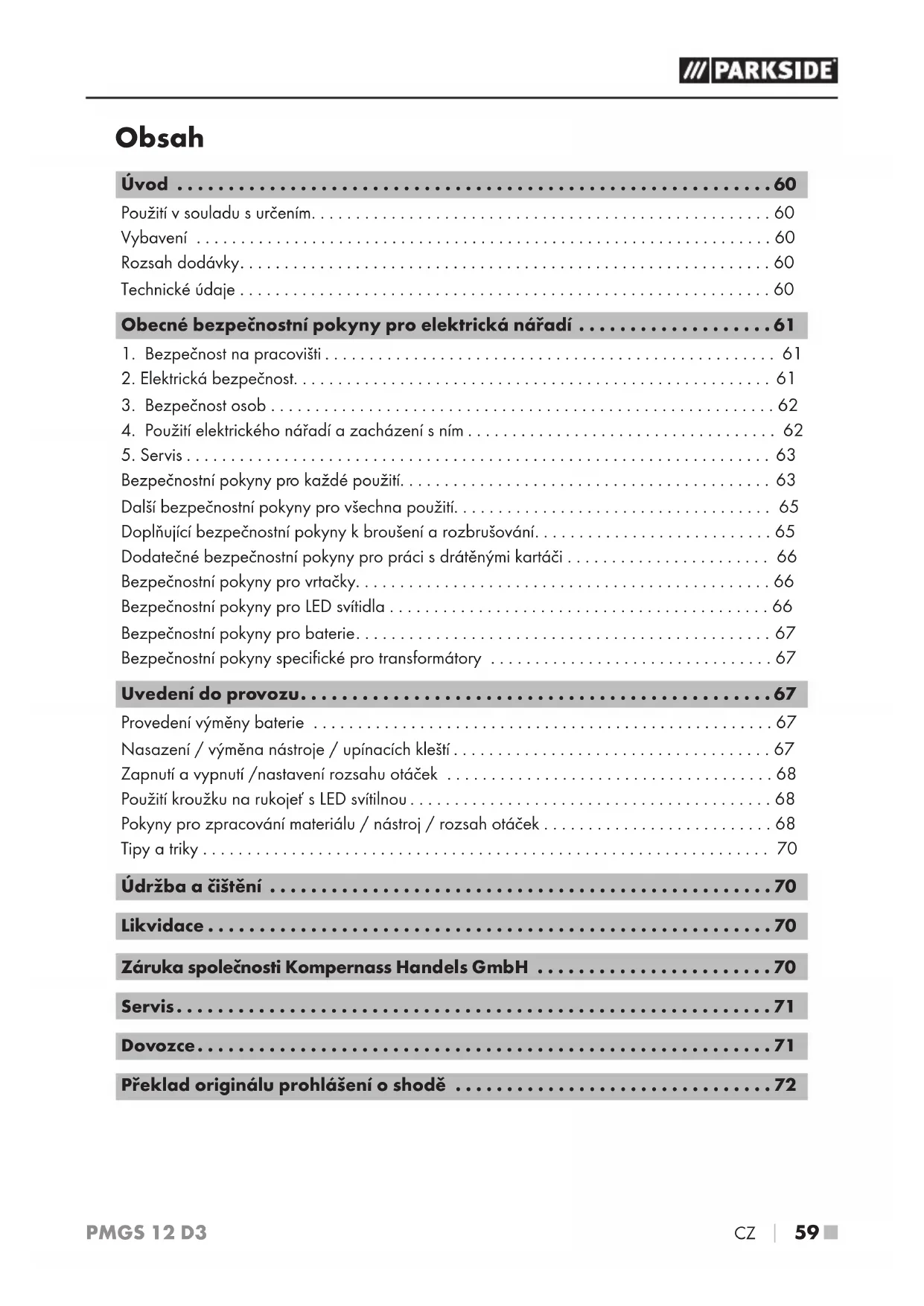

CZ Překlad originálního provozního návodu Strana 59

Použití v souladu s určením. 60

Vybavení 60

Rozsah dodávky....60

Technické údaje 60

Obecné bezpečnostní pokyny pro elektrická nářadí .....61

1. Bezpečnost na pracovišti 61

2. Elektrická bezpečnost. 61

3. Bezpečnost osob 62

4. Použití elektrického nářadí a zacházení s ním 62

5. Servis 63

Bezpečnostní pokyny pro každé použití. 63

Další bezpečnostní pokyny pro všechna použití. 65

Doplňující bezpečnostní pokyny k broušení a rozbrušování. 65

Dodatečné bezpečnostní pokyny pro práci s drátěnými kartáči 66

Bezpečnostní pokyny pro vrtačky....66

Bezpečnostní pokyny pro LED svítidla 66

Bezpečnostní pokyny pro baterie....67

Bezpečnostní pokyny specifické pro transformátory 67

Uvedení do provozu....67

Provedení výměny baterie 67

Nasazení / výměna nástroje / upínacích klešti 67

Zapnutí a vypnutí /nastavení rozsahu otáček 68

Použití kroužku na rukojeť s LED svítilnou....68

Pokyny pro zpracování materiálu / nástroj / rozsah otáček 68

Tipy a triky 70

Údržba a čištění 70

Likvidace....70

Záruka společnosti Kompernass Handels GmbH ....70

Servis....71

Dovozce....71

Překlad originálu prohlášení o shodě .....72

MODELÁŘSKÁ A GRAVÍROVACÍ SADA PMGS 12 D3

Úvod

Blahopřejeme vám k zakoupení vašeho nového přístroje. Rozhodli jste se pro vysoce kvalitní výrobek. Návod k obsluze je součástí tohoto výrobku. Obsahuje důležité informace o bezpečnosti, použití a likvidaci. Před použitím výrobku se seznamte se všemi provozními a bezpečnostními pokyny. Výrobek používejte pouze předepsaným způsobem a pro uvedené oblasti použití. Při předávání výrobku třetím osobám předejte spolu s ním i tyto podklady.

Použití v souladu s určením

Malou vrtačku používejte k vrtání, frézování, gravírování, leštění, čištění, broušení, řezání dřeva, kovu, plastu, keramiky nebo kameniva v suchých prostorách. Jakékoli jiné použití nebo úprava přístroje jsou považovány za použití v rozporu s určením a představuje závažné nebezpečí zranění. Za škody, které vzniknou při použití v rozporu s určením, nepřebírá výrobce odpovědnost. Přístroj není určen pro komerční použití.

Vybavení

Modelářská a gravírovací sada:

① vypínač / regulace otáček
② zástrčka pro síťový adaptér
③ kovový držák
4 kroužek na rukojeť
5 upínací matice
6 kroužek na rukojeť s LED svítilnou
⑦ aretace vřetena

Síťový adaptér (viz obr. A):

8 přípravek pro zastrčení konektoru 2
9 odkládací plocha
10 síťový adaptér
⑪ síťový kabel (se zástrčkou)

Příslušenství (viz obr. B):

12 6 HSS vrtáků
13 2 upínací trny pro upnutí nástroje
14 3 lešticí kotouče

15 4 brusné kotouče
16 1 kovový kartáč
⑰ 16 řezných kotoučů
18 5 upínacích klešti
19 2 plastové kartáče
20 3 frézovací bity
21 2 gravírovací bity
22 5 brusných bitů
23 1 kombinovaný klíč
24 vypínač LED svítilny

Rozsah dodávky

1 modelářská a gravírovací sada
1 síťový adaptér
1 plastový kufřík
1 sada příslušenství (50 kusů)
1 kroužek na rukojeť vč. baterií
1 návod k obsluze

Technické údaje

Modelářská a gravírovací sada PMGS 12 D3:

Domezovací napětí: 12 V === (stejnosměrný proud)

Domezovací příkon: 22 W

Domezovací

počet otáček: n 5000 - 20000 min

Domezovací kapacita:

Vrtáky: mm 0 3,2 mm

Kotouče: max. ∅ 25 mm

Síťový adaptér PMGS 12 D3-1:

VSTUP/input:

Domezovací napájecí

napětí:230V

\~, 50 Hz (střídavý proud)

VÝSTUP/output:

Domezovací výstupní napětí: 12 V=- (stejnosměrný proud)

Domezovací výstupní proud: 1 A

Třidaochrany:II/

(dvojitá izolace)

Typ ochrany: IP20

Hodnota emise hluku:

Naměřená hodnota hluku stanovena dle EN 60745-1. Typická hladina hluku elektrického nářadí s hodnocením A:

Hladina akustického tlaku: L pA = 57,3 dB (A) Nejistota: K pA = 3 dB Hladina akustického výkonu: L wA = 68,3 dB (A) Nejistota K: K wA = 3 dB

Hodnota emise vibrací:

$$ \alpha_ {h} = 0, 8 1 7 \mathrm{m} / \mathrm{s} ^ {2} $$

Nejistota K: 1,5 m/s²

RAHA! Vždy noste ochranné brýle

UPOZORNĚNÍ

Hladina vibrací uvedená v tomto návodu byla měřena v souladu se standardizovanou metodou měření a lze ji použít ke srovnání přístrojů. Uvedenou hodnotu emise vibrací lze rovněž použít k předběžnému posouzení expozice.

VÝSTRAHA!

Hladina vibrací se mění v závislosti na použití elektrického nářadí a může být v některých případech vyšší než hodnota uvedená v tomto návodu. Pokud se elektrické nářadí užívá takovým způsobem pravidelně, mohlo by být zatížení vibracemi podceněno. Snažte se udržovat zatížení vibracemi co nejnižší. Příklady opatření na snížení zatížení vibracemi je použití rukavic při práci s nářadím a omezení doby práce s nářadím. Přitom se musí zohlednit všechny části provozního cyklu (například časy, kdy je elektrické nářadí vypnuté a časy, kdy je sice zapnuté, ale běží bez zatížení).

cné bezpečnostní pokyny pro elektrická nářadí

⚠️ VÝSTRAHA!

▶ Přečtěte si veškeré bezpečnostní upozornění a pokyny. Nedbalost při dodržování bezpečnostních upozornění a pokynů může vést k úrazu elektrickým proudem, k požáru a/nebo těžkým zraněním.

Veškerá bezpečnostní upozornění a pokyny uschovejte pro budoucí použití.

Pojem „elektrické nářadí“ užívaný v bezpečnostních pokynech se vztahuje na elektrické nářadí napájené ze sítě (sít'ovým kabelem) a elektrické nářadí napájené akumulátorem (bez sít'ového kabelu).

1. Bezpečnost na pracovišti

a) Svůj pracovní prostor udržujte v čistotě a dobře osvětlený. Nepořádek a neosvětlený pracovní prostor mohou vést k úrazům.
b) S elektrickým nářadím nepracujte v prostředí ohroženém výbuchem, ve kterém se nachází hořlavé kapaliny, plyny nebo prachy. Elektrické nářadí vytváří jiskry, od nichž se může vznítit prach nebo výpary.
c) Nedovolte dětem ani jiným osobám, aby se přibližovaly k elektrickému nářadí v době, kdy jej používáte. V případě odvedení pozornosti můžete ztratit kontrolu nad přístrojem.

2. Elektrická bezpečnost

a) Sít'ová zástrčka elektrického nářadí musí odpovídat zásuvce. Zástrčka se nesmí žádným způsobem pozměňovat. Nepoužívejte adaptérové zástrčky v kombinaci s uzemněným elektrickým nářadím. Nepozměněné zástrčky a jim odpovídající zásuvky snižují riziko úrazu elektrickým proudem. b) Zabraňte kontaktu těla s uzemněnými předměty jako jsou trubky, topení, sporáky a chladničky. Je-li Vaše tělo uzemněné, hrozí zvýšené riziko úrazu elektrickým proudem.

c) Elektrické nářadí chraňte před deštěm a vlhkostí. Vniknutím vody do elektrického přístroje se zvyšuje riziko úrazu elektrickým proudem.
d) Nepoužívejte kabel v rozporu s jeho určením pro prénášení či zavěšování elektrického nářadí nebo k vytahování zástrčky ze zásuvky. Udržujte kabel v dostatečné vzdálenosti od zdrojů vysoké teploty, oleje, ostrých hran nebo pohyblivých částí přístroje. Poškozené nebo zapletené kabely zvyšují riziko úrazu elektrickým proudem.
e) Pokud pracujete s elektrickým nářadím venku, používejte pouze takové prodlužovací kabely, jež jsou schváleny i pro venkovní použití. Používáním prodlužovacího kabelu vhodného pro venkovní použití se snižuje riziko úrazu elektrickým proudem.
f) Pokud nelze zabránit provozu elektrického nářadí ve vlhkém prostředí, používejte proudový chránič. Použitím ochranného spínače chybného proudu se snižuje riziko úrazu elektrickým proudem.

3. Bezpečnost osob

a) Bud'te stále pozorní, sledujte, co děláte a k práci s elektrickým nářadím přistupujte s rozumem. Elektrické nářadí nepoužívejte, jste-li unavení nebo pod vlivem drog, alkoholu či léků. Jediný okamžik nepozornosti při používání elektrického nářadí může způsobit vážná zranění.
b) Noste osobní ochranné prostředky a vždy i ochranné brýle. Nošením osobních ochranných prostředků jako je ochranná maska proti prachu, protiskluzová bezpečnostní obuv, ochranná přilba nebo ochrana sluchu, a to v závislosti na druhu a použití elektrického nářadí, se snižuje riziko zranění.
c) Zabraňte neúmyslnému uvedení přístroje do provozu. Než elektrické nářadí zapojíte do elektrické sítě a/nebo připojíte akumulátor nebo než nářadí zvednete či přenesete se ujistěte se, že je vypnuté. Pokud máte při přenášení elektrického nářadí prst na vypínači nebo pokud do sítě zapojíte již zapnutý přístroj, může dojit k úrazu.

d) Předtím, než elektrické nářadí zapnete, odstraňte nastavovací nástroje nebo šroubováky. Pokud se nástroj nebo šroubovák nacházejí v otáčející se části přístroje, může to vést ke zraněním.
e) Vyhýbejte se nepřirozenému držení těla. Zajistěte si bezpečnou stabilitu a neustále udržujte rovnováhu. Tak dokážete elektrické nářadí v neočekávaných situacích lépe kontrolovat.
f) Noste vhodný oděv. Nenoste volné oblečení ani šperky. Vlasy, oděv a rukavice udržujte v bezpečné vzdálenosti od pohyblivých částí. Volný a nepřiléhavý oděv, šperky nebo dlouhé vlasy mohou být pohyblivými částmi zachyceny.
g) Pokud lze namontovat zařízení pro odsávání a zachytávání prachu, ujistěte se, zda jsou připojena a správně použita. Použitím odsávání prachu se může snížit ohrožení prachem.

4. Použití elektrického nářadí a zacházení s ním

a) Přístroj nepřetěžujte. Pro svou práci používejte elektrické nářadí, vhodné k danému účelu. S vhodným elektrickým nářadím se Vám bude v uvedeném výkonovém rozsahu pracovat lépe a bezpečněji.
b) Nepoužívejte elektrické nářadí, jehož vypínač je vadný. Elektrické nářadí, které se již nedá zapnout nebo vypnout, představuje nebezpečí a musí se opravit.
c) Pred nastavováním nářadí, výměnou dílů příslušenství nebo odložením nářadí vytáhněte zástrčku ze zásuvky a/nebo vyjměte akumulátor. Toto bezpečnostní opatření zabraňuje neúmyslnému spuštění elektrického nářadí.
d) Nepoužívané elektrické nářadí udržujte mimo dosah dětí. Nedovolte používat přístroj osobám, které s ním nejsou obeznámeny nebo které nečetly tento návod. Elektrické nářadí je nebezpečné, manipulují-li s ním nezkušené osoby.

e) Údržbu elektrického nářadí vykonávejte pečlivě. Zkontrolujte, zda jsou v pořádku pohyblivé části přístroje a zda jim není bráněno v pohybu, zda nejsou některé součásti rozbité nebo natolik poškozené, že je funkčnost elektrického nářadí omezena. Poškozené části přístroje nechte před jeho použitím opravit. Řada úrazů má svou příčinu ve špatné údržbě elektrického nářadí.
f) Řezné nástroje udržujte v ostrém a čistém stavu. Pečlivě udržované řezné nástroje s ostrými reznými hranami se méně zasekávají a snáze se vedou.
g) Elektrické nářadí, příslušenství, výměnné nástroje atd. používejte dle těchto pokynů. Zohledňujte přitom pracovní podmínky a vykonávanou činnost. Použití elektrického nářadí k jiným než určeným účelům může vést ke vzniku nebezpečných situací.

5.Servis

a) Nechte své elektrické nářadí opravovat pouze kvalifikovanými odborníky a používejte jen originální náhradní díly. Tím zajistíte, že zůstane zachována bezpečnost elektrického nářadí.

Bezpečnostní pokyny pro každé použití

Společné bezpečnostní pokyny k broušení, broušení pískovým papírem, práci s drátěnými kartáči, leštění, frézování nebo rozbrušování:

a) Toto elektrické nářadí lze používat jako brusku, brusku pro broušení za použití pískového papíru, drátěný kartáč, leštičku, frézku a rozbrušovačku. Dodržujte všechny bezpečnostní pokyny, návody, zobrazení a údaje, které obdržíte spolu s přístrojem. Pokud nebudete dodržovat následující pokyny, může to vést k úrazu elektrickým proudem, k požáru a / nebo k těžkým zraněním.

b) Nepoužívejte příslušenství, které nebylo výrobcem schváleno a doporučeno speciálně pro toto elektrické nářadí. Samotná skutečnost, že příslušenství můžete upevnit na své elektrické nářadí, ještě nezaručuje bezpečné použití.

c) Přípustné otáčky použitého nástroje musí být minimálně tak vysoké, jako jsou nejvyšší otáčky uvedené na elektrickém nářadí. Příslušenství, které se otáčí rychleji, než je povoleno, se může rozlomit a odletět od přístroje.

d) Vnější průměr a tloušťka použitého nástroje musí odpovídat rozměrovým údajům vašeho elektrického nářadí. Nesprávně dimenzované použité nástroje nelze dostatečně odclonit ani kontrolovat.

e) Brusné kotouče, brusné válce nebo jiné příslušenství musí přesně dosedat na brusné vřeteno Vašeho elektrického nářadí. Použité nástroje, které nedosedají přesně na brusné vřeteno elektrického nářadí, se otáčí nerovnoměrně, velmi silně vibrují a mohou vést ke ztrátě kontroly.

f) Kotouče, brusné válce, řezné nástroje nebo jiné příslušenství, namontované na trnu, musí být kompletně nasazeny do upínacích kleští nebo sklíčidla. „Přesah“ resp. volná část trnu mezi brusným tělesem a upínacími kleštěmi nebo sklíčidlem musí být minimální. Pokud není trn dostatečně upnut nebo brusné těleso příliš přesahuje, může se použitý nástroj uvolnit a být velkou rychlostí vymrštěn.

g) Nepoužívejte poškozené nástroje. Před každým použitím zkontrolujte vložné nástroje, jako jsou brusné kotouče nebo válce, zda na nich nejsou odlomená místa a trhliny, brusné talíře, zda nevykazují trhliny, opotřebení a silné opotřebení, drátěné kartáče, zda nemají uvolněné nebo ulomené drátky. Pokud elektrické nářadí nebo používaný nástroj spadne, zkontrolujte, zda není poškozený, nebo použijte nepoškozený nástroj. Poté, co jste nasazený nástroj zkontrolovali a nasadili, zdržujte se Vy a osoby nacházející se v blízkosti mimo rovinu rotujícího použitého nástroje a nechte přístroj běžet jednu minutu na nejvyšší otáčky. Poškozené nástroje většinou během této testovací doby prasknou.

h) Noste osobní ochranné prostředky. V závislosti na způsobu použití noste ochranu celého obličeje, ochranu zraku nebo ochranné brýle. Pokud je to přiměřené, noste ochrannou masku proti prachu, ochranu sluchu, ochranné rukavice nebo speciální zástěru, která Vás ochrání před drobnými brusnými úlomky a částicemi materiálu. Oči by měly být chráněny před odletujícími cizími tělesy, která se vyskytují při různých způsobech použití. Prach vznikající za provozu přístroje je třeba filtrovat pomocí ochranné masky proti prachu nebo pomocí ochranné dýchací masky. Pokud jste dlouho vystaveni vysoké intenzitě hluku, může to u vás způsobit ztrátu sluchu.

i) Dbejte na bezpečnou vzdálenost jiných osob od Vašeho pracoviště. Každý, kdo vstoupí na toto pracoviště, musí nosit osobní ochranné prostředky. Úlomky obrobku nebo zlomené nasazené nástroje mohou odletět a způsobit zranění i mimo bezprostřední pracovní oblast.

j) Při práci, u které by mohlo dojít ke kontaktu nástroje se skrytými vodiči nebo s vlastním síťovým kabelem, držte elektrické nářadí pouze za izolované plochy rukojeti. Kontakt s vedením pod napětím může prénést napětí i na kovové díly přístroje, což může vést k zásahu elektrickým proudem.

k) Elektrické nářadí při spuštění vždy pevně držte. Při náběhu do plných otáček může reakční moment motoru způsobit přetočení nástroje.

1) Pokud je to možné, použijte pro zafixování obrobku truhlářské svorky. Malý obrobek při obrábění nikdy nedržte v jedné ruce a elektrické nářadí v druhé ruce. Upnutím malého obrobku máte obě ruce volné pro lepší kontrolu nad elektrickým nářadím. Při řezání kulatých obrobku jako dřevěné kolíky, tyčový materiál nebo trubky, mají tyto materiály sklon k ujíždění, tím dojde k zaseknutí použitého nástroje a řezaný materiál může být odmrštěn směrem k Vám.

m) Udržujte síťový kabel v dostatečné vzdálenosti od rotujících použitých nástrojů. Ztratíte-li kontrolu nad přístrojem, může dojít k proříznutí nebo zachycení síťového kabelu a Vaše ruka nebo paže se může dostat do záběru rotujícího nástroje.

n) Elektrické nářadí nikdy neodkládejte dříve, než se použitý nástroj úplně nezastaví. Rotující nástroj se může dostat do kontaktu s odkládací plochou, čímž můžete ztratit kontrolu nad elektrickým nářadím.

o) Po výměně použitého nástroje nebo jeho nastavení na přístroji pevně dotáhněte ma- tici upínacích kleští, sklíčidlo nebo ostatní upevňovací prvky. Volné upevňovací prvky se mohou nečekaně přenastavit, což může vést ke ztrátě kontroly; neupevněné rotující součásti jsou silou vymršteny.

p) Nenechte elektrické nářadí běžet, když ho prénášite. Vaše oblečení může být při náhodném kontaktu zachyceno rotujícím nasazeným nástrojem, který se vám může zavrtat do těla.

q) Čistěte pravidelně větrací štěrbiny svého elektrického nářadí. Ventilátor motoru vtahuje prach do krytu a silné nahromadění kovového prachu může vést k ohrožení elektrickým proudem.

r) Nepoužívejte elektrické nářadí v blízkosti hořlavých materiálů. Jiskry mohou způsobit vznícení těchto materiálů.

s) Na nářadí neupínejte nástroje, které vyžadují použití tekutých chladiv. Použití vody nebo jiných tekutých chladiv může vést k úrazu elektrickým proudem.

Další bezpečnostní pokyny pro všechna použití

Zpětný ráz a příslušné bezpečnostní pokyny

Zpětný ráz je náhlá reakce následkem uvízlého nebo zablokovaného rotujícího nástroje jako je brusný kotouč, brusný pás, drátěný kartáč atd. Uvíznutí nebo zablokování vede k náhlému zastavení použitého rotujícího nástroje. Tím je nekontrolované elektrické nářadí akcelerováno proti směru otáčení použitého nástroje.

Když např. brusný kotouč uvízne nebo se zablokuje v obrobku, může dojít k zachycení hrany brusného kotouče, která se zanořuje do obrobku, a tak k vylomení brusného kotouče nebo vzniku zpětného rázu. Brusný kotouč se pak na zablokovaném místě pohybuje směrem k obsluhující osobě nebo naopak směrem od ní, v závislosti na směru otáčení kotouče. Při tom se mohou brusné kotouče také zlomit.

Zpětný ráz je důsledkem nesprávného nebo chyb- ného použití elektrického nářadí. Vhodnými bez- pečnostními opatřeními tomu lze zabránit tak, jak je popsáno níže.

a) Držte elektrické nářadí pořádně pevně a za- ujměte tělem a pažemi takovou polohu, v níž můžete zachytit síly zpětného rázu. Obsluhující osoba může síly zpětného rázu zvládat pomocí vhodných bezpečnostních opatření.
b) Obzvlášte opatrně pracujte v oblasti rohů, ostrých hran atd. Zamezte tomu, aby se použité nástroje odrazily od obrobku a vzpríčily. Rotující nástroj má sklon se vzpríčit v oblasti rohů a ostrých hran a při odrazu od obrobku. To vede ke ztrátě kontroly nebo ke zpětnému rázu.
c) Nepoužívejte ozubený pilový list. Takové použité nástroje způsobují často zpětný ráz nebo ztrátu kontroly nad elektrickým nářadím.

d) Použitý nástroj ved'te v materiálu vždy ve stejném směru, dokud řezná hrana nástroje neopustí materiál (odpovídá to stejnému směru, ve kterém odletují piliny). Vedení elektrického nářadí ve špatném směru způsobí vylomení řezné hrany použitého nástroje z obrobku, čímž se elektrické nářadí potáhne do tohoto směru posuvu.

e) Při použití rotujících pilníků, řezných kotoučů, vysokorychlostních frézek nebo tvrdokovových frézovacích nástrojů obrobek vždy pevně upněte. Již při mírném zaseknutí v drážce se tyto použité nástroje zasekávají a mohou způsobit zpětný ráz. Řezný kotouč při zaseknutí většinou praskne. Při zaseknutí rotujících pilníků, řezných kotoučů, vysokorychlostních frézek nebo tvrdokovových frézovacích nástrojů může nástroj vyskočit z drážky, což vede ke ztrátě kontroly nad elektrickým nástrojem.

Doplňující bezpečnostní pokyny k broušení a rozbrušování

Speciální bezpečnostní pokyny k broušení a rozbrušování:

a) Používejte výlučně brusné nástroje povolené pro Vaše elektrické nářadí a ochranný kryt určený pro tyto brusné nástroje a jen pro do-poručené možnosti použití. Příklad: Nebruste nikdy boční plochou řezného kotouče. Řezné kotouče jsou určeny k úběru materiálu hranou kotouče. Působení boční síly na tyto brusné nástroje může vést k jejich zlomení.
b) Pro kuželovité a rovné brusné kolíky se závi- tem používejte jen nepoškozené trny správné velikosti a délky, bez zářezů na osazení. Vhodné trny zamezují možnému prasknutí.
c) Zabraňte zablokování dělicího kotouče nebo příliš silnému přítlaku. Neprovádějte příliš hluboké řezy. Přetěžováním dělicího kotouče se zvyšuje jeho namáhání a náchylnost ke vzpřičení nebo zablokování, a tím i možnost zpětného rázu nebo zlomení brusného nástroje.

d) Nedávejte své ruce do oblasti před a za rotujícím dělicím kotoučem. Vedete-li dělicí kotouč v obrobku směrem od sebe, může v případě zpětného rázu dojít k vymrštění elektrického nářadí s rotujícím kotoučem přímo k Vám.
e) Pokud se dělicí kotouč vzpríčí nebo prerušite-li práci, přístroj vypněte a držte ho klidně, dokud se kotouč úplně nezastaví. Nikdy se nepokoušejte vytáhnout z místa řezu dělicí kotouč, který se ještě pohybuje, protože může dojít ke zpětnému rázu. Zjistěte a odstraňte přičinu vzpríčení.
f) Elektrické nářadí znovu nezapínejte, dokud se nachází v obrobku. Než budete opatrně pokračovat v řezu, nechte dělicí kotouč nejprve rozběhnout na jeho nejvyšší otáčky. Jinak se kotouč může vzpříčit, vyskočit z obrobku nebo vést k zpětnému rázu.
g) Desky nebo velké obrobky podepřete, aby se snížilo riziko zpětného rázu následkem uvízlého dělicího kotouče. Velké obrobky se mohou prolomit v důsledku své vlastní hmotnosti. Obrobek musí být podepřen na obou stranách kotouče, a sice jak v blízkosti dělicího řezu, tak i na hraně.
h) Bud'te obzvláště opatrní u ponorných řezů do již existujících stěn nebo jiných nepřehledných oblastí. Zanořující se dělicí kotouč může při říznutí do plynového vedení nebo vodovodu, elektrických kabelů nebo jiných předmětů vést ke zpětnému rázu.

Dodatečné bezpečnostní pokyny pro práci s drátěnými kartáči

Speciální bezpečnostní pokyny k práci s drátěnými kartáči:

a) Mějte na vědomí, že drátěný kartáč i během běžného používání ztrácí jednotlivé dráty. Nepřetěžujte dráty nadměrným přítlakem. Odletující kusy drátů mohou velmi snadno proniknout tenkým oděvem a / nebo kůží.
b) Před použitím nechte kartáč běžet pracovní rychlostí nejméně jednu minutu. Dbejte na to, aby se ve stejné úrovni nebo před kartáčem nenacházely žádné osoby. Během náběhu mohou odletovat kousky drátků.

c) Rotující drátěný kartáč držte směrem od sebe. Při těchto činnostech s kartáči mohou vysokou rychlostí odletovat malé částice a malinké kousíčky drátu a pronikat pokožkou.

Bezpečnostní pokyny pro vrtačky

■ Ztráta kontroly může vést ke zraněním.
■ Při práci, u které by mohlo dojít ke kontaktu nástroje se skrytými vodiči nebo s vlastním síťovým kabelem, držte elektrické nářadí pouze za izolované plochy rukojeti. Kontakt s vedením pod napětím může prénést napětí i na kovové díly přístroje, což může vést k zásahu elektrickým proudem.

Bezpečnostní pokyny pro LED svítidla

⚠️ NEBEZPEČÍ ZRANĚNÍ OČÍ!

■ Světlem nikdy nemířte přímo na osoby nebo zvířata a nikdy se přímo nedívejte do světla svítidla LED.

Bezpečnostní pokyny pro baterie

POZOR!

Nenechávejte vybité baterie v přístroji, protože i baterie chráněné proti vytečení mohou zko- rodovat, a tak se mohou uvolňovat chemikálie, které škodí Vašemu zdraví, resp. ničí přístroj. Nenechávejte baterie ležet volně bez dozoru. Mohly by je polknout děti nebo domácí zvířa- ta. V případě polknutí vyhledejte ihned lékaře.

■ Při delším nepoužívání vyjměte baterie z přístroje, abyste předešli vytečení.

■ Vyteklé nebo poškozené baterie mohou být při kontaktu s pokožkou příčinou poleptání. Používejte proto v tomto případě vhodné ochranné rukavice.

■ Dbejte na to, aby se baterie nezkratovaly. Baterie nevhazujte do ohně.

■ Baterie se nesmí nabíjet. Hrozí nebezpečí výbuchu!

Bezpečnostní pokyny specifické pro transformátory

rách!

Určeno jen k použití ve vnitřních prosto-◆ Upínací matic5 otáčejte, dokud aretace nezaskočí.

VÝSTRAHA!

■ Prach z materiálů jako z olovnatého nátěru, některých druhů dřeva a kovu, může být zdraví škodlivý.
■ Kontakt s tímto prachem nebo jeho vdechnutí představuje ohrožení zdraví pro obsluhující osobu a i pro osoby, které se zdržují poblíž.
■ Používejte ochranné brýle a ochrannou masku proti prachu!

ezpečnostní transformátor Fail-Safe

Přístroj nikdy nepoužívejte v rozporu s jeho určením a vždy jej používejte pouze s originálními díly/originálním příslušenstvím. Používání jiných dílů nebo jiného příslušenství než je doporučováno v návodu k obsluze, pro Vás může znamenat nebezpečí úrazu.

Provedení výměny baterie

♦ Dbejte na to, aby byla svítilna LED vypnuta. Na zadní straně kroužku rukojeti s LED 6 odstraňte tři šroubky víka přihrádky na baterie.
♦ Vyjměte staré baterie a nahradťe je novými (knoflíková baterie LR41). Při vkládání dbejte na správnou polaritu baterií.
♦ Přihrádku na baterie opět zavřete a připevněte třemi šroubky.

Nasazení / výměna nástroje / upínacích klešti

♦ Stiskněte aretaci vřetene 7 a podržte ji stisknutou.

◆ Upínací matia⑤ otáčejte, dokud aretace nezaskočí.

♦ Upínací matic ^5 povolte ze závitu kombinovaným klíčem ^23
♦ Případně odstraňte použitý nástroj.
♦ Nejdřív požadovaný nástroj prostrčte upínací maticí 5, než jej zastrčite do odpovídajících klešti 18 pro dřík nástroje.
♦ Stiskněte aretaci vřetene 7 a podržte ji stisknutou.
♦ Upínací klešt ^18 vložte do závitové vložky a našroubujte potom upínací matici ^5 pevně na závit pomocí kombinovaného klíče ^23

Použití nástroje s upínacím trnem 13:

UPOZORNĚNÍ

Stranu šroubováku kombinovaného klíček použijte k povolení a dotažení šroubů upínacích trnů 13

♦ Upínací tr13 nasad'te podle popisu do elektrického nářadí.

♦ Pomocí kombinovaného klíč ^23 povolte šroub upínacího trnu ^13

♦ Nastrčte požadovaný použitý nástroj mezi obě podložky na šroubu.

♦ Pomocí kombinovaného klíč 3 dotáhněte šroub upínacího trnu 13

Zapnutí a vypnutí /nastavení rozsahu otáček

Zapnutí / nastavení rozsahu otáček:

Zástrčk 2 zastrčte do síťového adaptéru 10 tak, že ji zastrčíte do k tomu určeného připravku pro zastrčení 8 viz obr. A).

♦ Zastrčte síťovou zástrčku do zásuvky a zapojte tak přístroj do přívodu proudu.

♦ Vypínač1 nastavte do pozice mezi „5000“ a „20000“.

Vypnutí:

♦ Vypínač1 nastavte do pozice „OFF“.

Použití kroužku na rukojeť s LED svítilnou

Podržte stisknutou aretaci vřeten 7 a upínací matici 5 odšroubujte proti směru hodinových ručiček ze závitu.

♦ Aretaci vřetene 7 pustte.

♦ Následně kroužek rukoje 4 odšroubujte proti směru hodinových ručiček ze závitu.

Kroužek na rukojeť s LED svítilno 6 našroubujte po směru hodinových ručiček na závit.

Podržte stisknutou aretaci vřetens 7 a upínací matici 5 našroubujte ve směru hodinových ručiček na závit.

♦ Aretaci vřeten⑦ pustře.

♦ K zapnutí svítilny LED ^24 nastavte vypínač do polohy „I“.

♦ K vypnutí svítilny LED24 nastavte vypínač do polohy „O“.

♦ Při opětovném nasazení svítilny LED na rukoje 4 postupujte v opačném pořadí.

Pokyny pro zpracování materiálu / nástroj / rozsah otáček

Frézovací bit20 používejte k obrábění oceli a železa při nejvyšších otáčkách.

■ Rozsah otáček pro opracování cínu, cínových slitin, hliníku, mědi zjistěte pokusem na vzorku.

■ Plast a materiály s nízkým bodem tání obrábějte při nízkém rozsahu otáček.

■ Dřevo obrábějte vysokými otáčkami.

Čištění, leštění a leštění hadrem provádějte ve středním rozsahu otáček.

Následující údaje jsou nezávazná doporučení. Při praktickém použití otestujte také sami, který nástroj a nastavení je pro opracovávaný materiál optimální.

Nastavení vhodných otáček:

Číslice na regulaci počtu otáček 1	Opracovávaný materiál
5000 Plast a materiály	s nízkým bodem tání
9000 Kamenivo, keramka
13000 Měkké dřevo, kov
17000 Tvrdé dřevo
20000 Ocel

Příklady použití / výběr vhodného nástroje:

Funkce Příslušenství Použití Přesah			(min-max) mm
Vrtání	HSS vrtáky 12	Opracování dřeva 18-25	5 u nejmenších vrtáků je přesah 10 mm
Frézování	Frézovací bity 20	Různé práce; např. vykružování, dlabání, tvarování, drážkování a prořezávání	18-25
Gravírování	Gravírovací bity 21	Zhotovování označení, kutilské práce	18-25
Leštění, odstraňování rzi POZOR!Na obrobek tlačte nástrojem jen mírně.	Kovový kartáč 16	Odstraňování rzi 9-15
	Lešticí kotouče 14	Opracování různých kovů a plastů, zvláště vzácných kovů jako zlato nebo stříbro	12-18
Čištění	Plastové kartáče 19	např. pro čištění přístupného plastového opláštění nebo okolí dveřního zámku	9-15
Broušení	Brusné kotouče 15	Broušení kameniva, dřeva, jemné práce na tvrdých materiálech, jako je keramika nebo legovaná ocel	12-18
	Brusné bity 22		10
Řezání	Řezné kotouče 17ov	Opracovávání kovu, plastu a dřeva	12-18

Dbejte na to, že maximální průměr složených brusných těles a brusných kuželů se závitovou vložkou nesmí překročit 55 mm a maximální průměr příslušenství pro smirkový papír 80 mm.

UPOZORNĚNÍ

▶ Maximální přípustná délka upínacího trnu je 33 mm.

Příslušenství skladujte v originálním boxu nebo díly příslušenství jinak chraňte před poškozením.

■ Skladujte příslušenství v suchu a mimo dosah agresivních médií.

Tipy a triky

■ Pokud budete príliš tlačit, může použitý nástroj prasknout a/nebo se poškodí obrobek. Optimálních pracovních výsledků dosáhnete se stabilními otáčkami nástroje a nízkým tlakem na obrobek.

■ Přístroj při řezání vždy držte pevně oběma rukama.

■ Dodržujte data a informace uvedené v tabulce, abyste zamezili tomu, že se konec vřetena bude dotýkat děrovaného dna brusného nástroje.

Údržba a čištění

Přístroj je bezúdržbový.

- Odstraňte z přístroje nečistoty. Používejte k tomu suchý hadřík.

VÝSTRAHA!

■ Nechte přístroje opravit v servisní dílně nebo odborným elektrikářem a pouze za použití originálních náhradních dílů. Zajistíte tak, že zůstane zachována bezpečnost přístroje.

VÝSTRAHA!

Výměnu zástrčky nebo síťového kabelu svěřte vždy výrobci přístroje nebo jeho zákaznickému servisu. Zajistíte tak, že zůstane zachována bezpečnost přístroje.

UPOZORNĚNÍ

▶ Neuvedené náhradní díly (jako např. uhlíkové kartáče, spínače a síťový adaptér) můžete objednat přes náš Callcenter.

Likvidace

Obal se skladá z ekologických materiálů, které lze zlikvidovat v komunálních sběrných recyklačních dvorech.

nazujte elektrická nářadí do domovního odpadu!

V souladu s evropskou směrnicí č. 2012/19/EU musí být opotřebovaná elektrická nářadí shromažd'ována odděleně a odevzdána k ekologické recyklaci.

O možnostech likvidace nefunkčního elektrického nářadí se informujte u svého obecního či městského úřadu.

e se nesmí likvidovat společně s domovním odpadem!

Každý spotřebitel je ze zákona povinen odevzdat baterie na sběrném místě v obci / městské části nebo v obchodě. Tato povinnost slouží k tomu, aby baterie mohly být předány k ekologické likvidaci. Odevzdejte baterie pouze ve vybitém stavu.

Záruka společnosti Kompernass Handels GmbH

Vážená zákaznice, vážený zákazníku,

na tento přístroj získáváte záruku v trvání 3 let od data zakoupení. V případě závad tohoto výrobku máte zákonná práva vůči prodejci výrobku. Tato zákonná práva nejsou omezena naší níže uvedenou zárukou.

Záruční podmínky

Záruční doba začíná plynout dnem nákupu. Dobře uschovejte originál pokladního lístku. Tento doklad je potřebný jako důkaz o koupi.

Pokud do tří let od data zakoupení tohoto výrobku dojde k vadě materiálu nebo vý robní závadě, pak Vám podle našeho uvážení výrobek zdarma opravíme nebo vyměníme. Předpokladem této záruky je, že bude během tříleté lhůty předložen vadný přístroj a doklad o koupi (pokladní lístek) a stručně se popíše v čem závada spočívá a kdy se vyskytla.

Vztahuje-li se na závadu naše záruka, obdržíte zpět bud' opravený nebo nový produkt. Opravou nebo výměnou výrobku nezačne plynout nová záruční doba.

Záruční doba a zákonné nároky vyplývající ze závad

Záručním plněním se záruční doba neprodlužuje. To platí i pro vyměněné a opravené součásti. Poškození nebo vady vyskytující se případně již při nákupu se musí oznámit ihned po vybalení. Po uplynutí záruční doby podléhají veškeré opravy zpoplatnění.

Rozsah záruky

Přístroj byl vyroben pečlivě podle přisných směrnic kvality a před expedicí byl svědomitě vyzkoušen.

Záruka se vztahuje na materiálové nebo výrobní vady. Tato záruka se nevztahuje na součásti produktu, které jsou vystaveny normálnímu opotřebení, a proto je lze považovat za opotřebovatelné díly nebo za poškození křehkých součástí jako jsou např. spínače, akumulátory, formy na pečení nebo části, které jsou vyrobeny ze skla.

Tato záruka zaniká, pokud je výrobek poškozen, nebyl řádně používán nebo udržován. Pro zajištění správného používání výrobku se musí přesně dodržovat všechny pokyny uvedené v návodu k obsluze. Účelům použití a úkonům, které se v návodu k obsluze nedoporučují nebo se před nimi varuje, je třeba se bezpodmínečně vyhnout.

Výrobek je určen pouze pro soukromé účely a ne pro komerční použití. Při nesprávném a neodborném používání, při použití násilí a při zásazích, které nebyly provedeny našimi autorizovanými servisními provozovnami, záruční nároky zanikají.

Vyřízení v případě záruky

Pro zajištění rychlého Vaší žádosti postupujte podle následujících pokynů:

■ Pro všechny dotazy mějte připraven pokladní lístek a číslo výrobku (např. IAN 12345) jako doklad o koupi.
Číslo výrobku naleznete na typovém štítku, rytině, na titulní straně svého návodu (vlevo dole) nebo jako nálepku na zadní nebo spodní straně.
■ Pokud by se měly vyskytovat funkční vady nebo jiné závady, kontaktujte nejprve níže uvedené servisní oddělení telefonicky nebo e-mailem.
Výrobek, zaevidovaný jako vadný výrobek pak můžete při přiložení dokladu o nákupu (pokladní lístek) a při uvedení, v čem spočívá vada a kdy kní došlo, poslat výrobek pro Vás bez poštovného na adresu, kterou Vám oznámí servis.

Na webových stránkách www.lidl-service.com si můžete stáhnout tyto a mnoho dalších příruček, videí o výrobku a software.

Servis

Servis Česko

Tel.: [phone]

E-Mail: [e-mail]

IAN 283031

Dovozce

Dbejte prosím na to, že následující adresa není adresou servisu. Kontaktujte nejprve uvedený servis.

Překlad originálu prohlášení o shodě

My, KOMPERNASS HANDELS GMBH, osoba odpovědná za dokumentaci: pan Semi Uguzlu, BURGSTR. 21, DE - 44867 BOCHUM, Deutschland/Německo, prohlašujeme, že tento výrobek je ve shodě s následujícími normami, normativními dokumenty a směrnicemi ES:

Směrnice o strojních zařízeních (2006/42/EC)

Směrnice o nízkonapěťových zařízeních (2014/35/EU)

Směrnice o elektromagnetické kompatibilitě (2014/30/EU)

Směrnice o omezení používání nebezpečných látek (RoHS) (2011/65/EU)*

*Výhradní odpovědnost za vystavení tohoto prohlášení o shodě nese výrobce. Výše popsán předmět prohlášení je v souladu s předpisy směrnice č. 2011/65/EU Evropského parlamentu a Rady ze dne 8. června 2011 o omezení používání určitých nebezpečných látek v elektrických a elektronických zařízeních.

Použité harmonizované normy:

EN 60745-1:2009/A11:2010 EN 60745-2-1:2010, EN 60745-2-23:2013 EN 55014-1:2006/A2:2011 EN 55014-2:1997/A2:2008 EN 61000-3-2:2014 EN 61000-3-3:2013 EN 61558-1:2006/A1:2009 EN 61558-2-6:2009

Typové označení stroje:

Modelářská a gravírovací sada PMGS 12 D3

Rok výroby: 5-2017

Sériové číslo: IAN 283031

Bochum, 10.05.2017

Sofia Gruza

CE

Semi Uguzlu

- manažer kvality -

Technické změny ve smyslu dalšího vývoje jsou vyhrazeny.

Índice

Introducción 74

Uso previsto 74

Equipamiento 74
