| Typ výrobku | Válcový drtič |
| Model | PWH 2800 A1 |
| Značka | Parkside |
| Jmenovitý příkon | 2800 W (P40) |
| Síťové napětí | 220–240 V~, 50 Hz |
| Třída ochrany | II (dvojitá izolace) |
| Stupeň krytí | IP24 |
| Maximální tloušťka větve | max. 42 mm (v závislosti na druhu dřeva) |
| Objem sběrného boxu | cca 60 l |
| Hmotnost | 22 kg |
| Hladina akustického tlaku (L_pA) | 83 dB(A); K_pA = 3 dB |
| Hladina akustického výkonu (L_WA) zaručená | 99 dB(A) |
| Hladina akustického výkonu (L_WA) naměřená | 96,3 dB(A); K_WA = 2,4 dB |
| Řezný systém | Válcový systém (tichý, automatický posuv) |
| Motor | Elektromotor s ochranou proti přetížení a blokováním proti opětovnému spuštění |
| Směr otáčení přepínatelný | Ano (zpětný chod pro uvolnění ucpání) |
| Nastavitelný přítlačný plech | Ano (pomocí seřizovacího šroubu) |
| Obsah dodávky | Drtící nástavec, podvozek, sběrná nádoba, 2 jízdní kola, 2 stavěcí nožky, montážní materiál, klíč na šrouby, imbusový klíč, návod k obsluze |
| Výrobce | Grizzly Tools GmbH & Co. KG |
| Záruka | 3 roky |
Často kladené otázky - PWH 2800 A1 PARKSIDE
Dotazy uživatelů ohledně PWH 2800 A1 PARKSIDE
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Nezařazeno ve formátu PDF zdarma! Najděte svůj návod PWH 2800 A1 - PARKSIDE a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. PWH 2800 A1 značky PARKSIDE.
NÁVOD K OBSLUZE PWH 2800 A1 PARKSIDE
Překlad originálního provozního návodu
DE AT CH
Walzenhäcksler
Před čtením si otevřete stranu s obrázky a potom se seznamte se všemi funkcemi přístroje.
SK
10 Varnostno stikalo
11 Zbiralni zaboj
12 Nastavitveni podstavek
13 Kolo
19 Inbus ključ
20 Vijačni ključ
C 14 Kolesni pokrov
D 21 Vijaki
Účel použití......19
Všeobecný popis......20
Objem dodávky....20
Přehled....20
Popis funkce....20
Technická data....20
Bezpečnostní pokyny ......21
Piktogram na stroji 21
Grafické symboly v návodu k použití ....22
Obecné bezpečnostní pokyny......22
Zbytková rizika 26
Návod k montáži......26
Vybalení....26
Sestavení zařízení....26
Uvedení do provozu....26

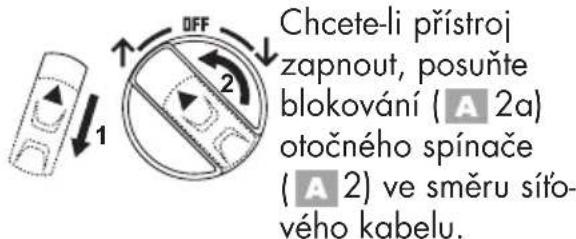

Zapnutí a vypnutí 26
Změna směru otáčení (zpětný chod) ...27
Vyprázdnění zachytávacího boxu .....27
Ochrana proti přetížení 27
Blokování opětovného spuštění .....27
Pokyny k práci ......28
Všeobecné pokyny k práci .....28
Uvolnění blokování 28
Nastavení přítlačné desky .....29
Údržba a čištění......29
Všeobecné čisticí a údržbářské práce ... 29
Skladování....29
Likvidace/ochrana životního prostředí......30
Náhradní díly/příslušenství......30
Záruka 31
Opravna....32
Hledání chyb......33
Překlad originálního prohlášení o shodě CE......66

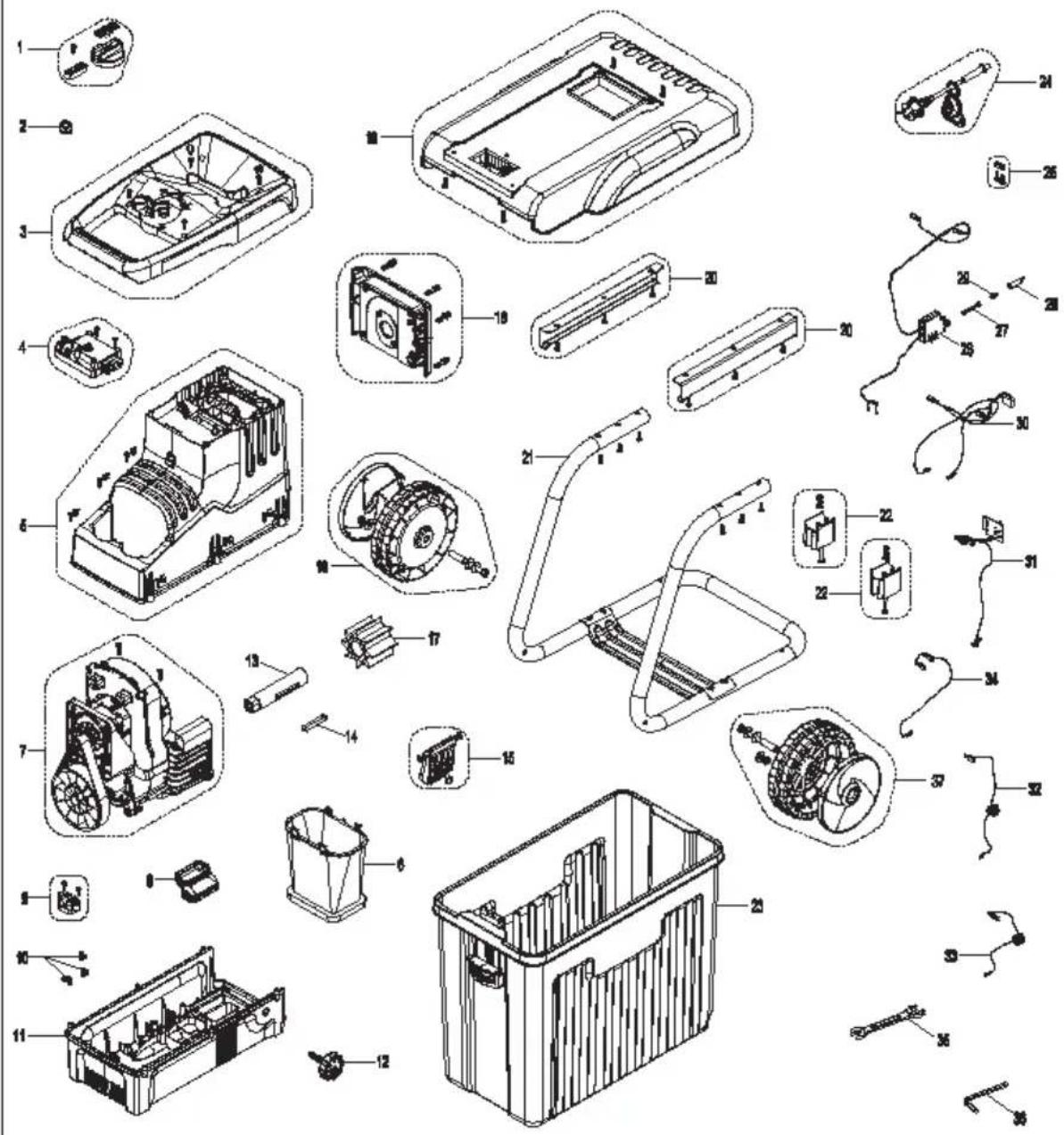

Výkres sestavení......69
Úvod
Blahopřejeme vám ke koupi vašeho nového přístroje. Rozhodli jste se pro vysoce kvalitní výrobek.
Kvalita tohoto prístroje byla kontrolována během výroby a byla provedena také závěrečná kontrola. Tím je zaručena funkčnost prístroje. adu a není to důvodem k obavám.
Nelze vyloučit, že v jednotlivých přípa-dech se na nebo v přístroji nachází zbytky maziv. Nejedná se o nedostatek ani o závadu a není důvod k obavám.
Návod k obsluze je součástí tohoto výrobku. Obsahuje důležité pokyny týkající se bezpečnosti, používání a likvidace. Před použitím výrobku se seznamte se všemi pokyny k obsluze a bezpečnosti. Výrobek používejte jen k popsaným účelům a v rámci uvedených oblastí použití.
Návod dobře uschovejte a při předávání výrobku třetímu předejte i všechny podklady.
Účel použití
Stroj je určen k drcení vláknitého nebo dřevnatého zahradního odpadu, např. odřezky křoví a stromů, větve, kůra nebo šišky.
Jakékoliv jiné použití, které není v tomto návodu výslovně povoleno, může vést k poškození stroje a pro uživatele představovat vážné nebezpečí.
Válcovou sekačku není dovoleno plnit kameny, sklem, kovem, kostmi, plasty nebo materiálním odpadem.
Zařízení není vhodné pro drcení odpadu z domácností, záhonů a květin.
CZ
Obsluha nebo uživatel nese zodpovědnost za nehody či škody na jiných osobách nebo jejich majetku.
Výrobce neručí za škody způsobené nesprávným použitím nebo nesprávnou obsluhou.
Tento stroj není vhodný pro komerční využití. V případě komerčního použití záru- ka zaniká.
Všeobecný popis
Zobrazení nejdůležitějších funkčních dílů naleznete na výklopných stránkách.
Objem dodávky
Vybalte tento nástroj a zkontrolujte objem dodávky:
- nástavec sekačky
- podvozek
- zachytávací box
• dvě kola a dvě nastavitelné nohy - montážní materiál
- klíč na šrouby
- klíč s vnitřním šestihranem
- návod k obsluze

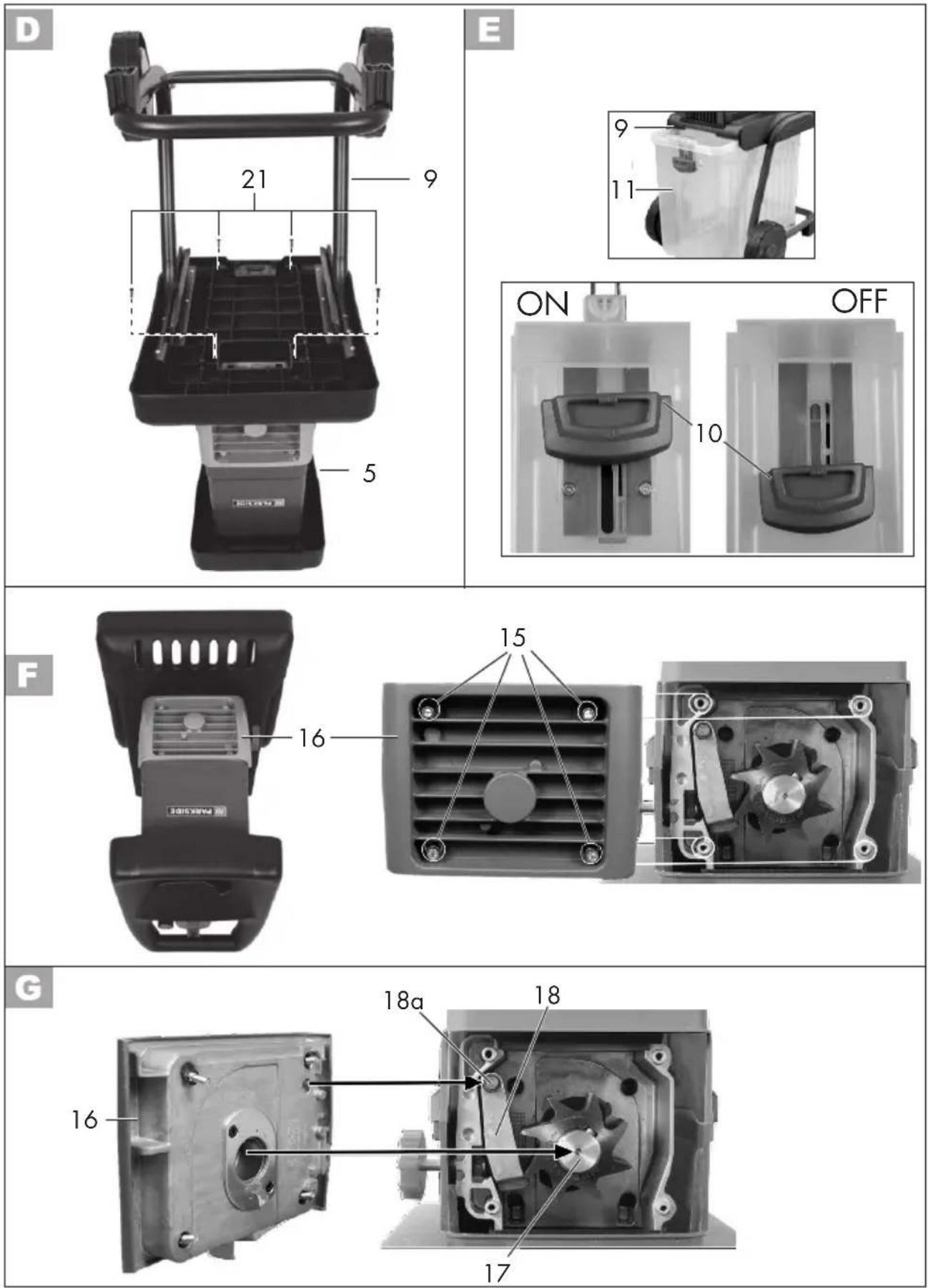

Přehled
1 resetovací tlačítko
2 otočný spínač
2a blokování otočného spínače
3 plnicí trychtýř
4 přepravní rukojef'
5 nástavec sekačky
6 síťový kabel
7 odlehčení tahu kabelu
8 nastavovací šroub
9 podvozek
10 bezpečnostní spínač
11 zachytávací box
12 nastavitelná noha
13 oběžné kolo
19 imbusový klíč
20 klíč na šrouby
14 kryt kola
21 šrouby
15 šrouby s vnitřním šestihranem
16 deska krytu
17 hřídel nože
18 prítlačná deska
18a kolík přítlačné desky
Popis funkce
Válcová sekačka má výkonný elektromotor, ochranu proti přetížení a blokování opětovného spouštění pro lepší bezpečnost. Jako řezací systém se používá válečkový systém, který funguje velmi tiše a automaticky vtahuje materiál určený k nasekání. Robustní podvozek zajišťuje stabilitu a dobrou pohyblivost zařízení.
Funkce ovládacích prvků naleznete v následujících popisech.
Technická data
Zahradní drtic......PWH 2800 A1
Jmenovitý příkon ..... 2800 W (P40)*
Napájecí napětí .....220-240 V\~; 50 Hz
Třída ochrany ......回 II
Typ ochrany IP24
Max. tlouštka větví ...... 42 mm**
změřena .....96,3 dB(A); K_WA=2,4 dB
zaručená 99 dB(A)
* Nepřetržitý provoz s přerušovaným zatížením (4 min. zatížení – 6 min. nečinnost)
** Max. sekací tlouštka větve závisí na druhu dřeva a vlastnosti nařezaného materiálu.
U tvrdého dřeva (např. větve dubu/buku) je max. sekací tlouštka větve menší než u měkkého dřeva (např. dřevo borovice/smrkové dřevo). U suchého nebo pokrouceného dřeva lze také snížit tlouštku řezání.
Nesmí být překročena maximální přípustná impedance sítě 0,28 ohmů na elektrické přípojce. Uživatel musí zajistit, aby zařízení bylo provozováno pouze v síti splňující tento požadavek.
V prípadě potřeby lze informace o impedanci systému získat u místní energetické společnosti.
Hodnoty hluku byly stanoveny dle norem a předpisů uvedených v prohlášení o sho-dě.
Bezpečnostní pokyny
Při nesprávném používání může toto zařízení způsobit vážná zranění. Před prací se zařízením si pozorně přečtěte návod k obsluze a seznamte se se všemi ovládacími prvky. V případě nejasností požádejte o radu odborníka. Návod k obsluze dobře uskladněte a předejte jej každému následnému uživateli, aby tak byly informace kdykoliv k dispozici.
Piktogram na stroji
Pozor!
Přečtěte si návod k obsluze!
Používejte ochranné brýle a chrániče sluchu
Noste ochranné rukavice
Nevystavujte stroj dešti
VÝSTRAHA! Před vykonáním nastavení, čištění stroje nebo v případě poškození kabelu vypněte stroj a vytáhněte síťovou zástrčku.
Pozor! Nebezpečí poranění rotujícím nožovým válcem! Ruce a nohy držte mimo otvory, když je stroj v chodu.
Než se dotknete jakýchkoli částí stroje, vyčkejte, až se tento úplně zastaví.
Pozor! Nebezpečí v důsledku odmrštěných dílů! Udržujte odstup od plnicího trychtýře a zóny výhozu. Udržujte mimo dosah jiných osob;
Zaručená hladina aku- stického výkonu
Třída ochrany II
Elektrická zařízení nepatří do domácího odpadu
CZ
Grafické symboly v návodu k použití
Označení nebezpečí s informacemi o zabránění zranění osob nebo hmotných škod
Označení nebezpečí s informacemi o zabránění škod
Informační značka s informacemi pro lepší zacházení se strojem
Obecné bezpečnostní pokyny
Dodržujte ochranu proti hlu- ku a místní předpisy.
Pozor! Při použití elektrických nástrojů je nutné v rámci ochrany proti úrazu el. proudem, zranění a požáru nutné respektovat níže uvedená základní bezpečnostní opatření:
Příprava:
Pozorně si přečtěte pokyny. Seznamte se s ovládacími prvky a se správným používáním stroje. Upozorňujeme, že uživatel je odpovědný za nehody nebo rizika pro ostatní osoby nebo jejich majetek.
- Děti, osoby s omezenými fyzickými, smyslovými či psychickymi schopnostmi nebo osobám s nedostatečnými
zkušenostmi a vědomostmi či osobám, které se neseznámily s pokyny, není dovoleno stroj používat. Místní předpisy mo- hou omezit věk uživatele.
- Nikdy nedovolte, aby děti nebo jiné osoby, které se neobeznámily s návodem k obsluze, přístroj používaly. Na základě místních ustanovení může být stanoven minimální věk obsluhující osoby.
Nikdy nesečte trávu, když se v blízkosti nachází osoby, a to zejména děti nebo zvířata.
- Děti musí být pod dohledem, aby se zajistilo, že si nebudou hrat s přístrojem.
- Noste ochranu sluchu a ochranné brýle po celou dobu provozu.
- Noste vhodný pracovní oděv, jako jsou ochranné rukavice, robustní obuv a dlouhé kalhoty. Nenoste volné, volně visící oblečení nebo šaty se zavěšenými pásky či šňůrami. Nepoužívejte stroj naboso nebo v lehkých sandálech.
- Zařízení používejte pouze venku (tj. ne na zdi nebo jiném tuhém předmětu) a na pevné a rovné ploše.
- Nepoužívejte stroj na dlážděném, štěrkovém povrchu ani tam, kde by vyhozený materiál mohl způsobit zranění.
- Před uvedením do provozu je třeba zkontrolovat správné utažení všech šroubů, matic, čepů a dalších upevňovacích materiálů. Kryty a ochranné štíty musí být na svém místě a v dobrém provozním stavu. Poško-
zené nebo nečitelné nálepky se musí vyměnit.
- Používejte pouze náhradní díly a příslušenství, které jsou dodávány a doporučeny výrobcem. Při použití jiných dílů dojde k okamžité ztrátě záruky.
- Nenechávejte zařízení běžet bez dozoru a udržujte je v su-chu a mimo dosah dětí.
- Zapojte prístroj pouze do zásuvky s proudovým chráničem RCD (Residual Current Device).
Práce s přístrojem:
- Před spuštěním zařízení se ujistěte, že je plnicí trychtýř prázdný.
- Hlavu, vlasy a tělo držte v bezpečné vzdálenosti od plnicího trychtýre.
- Béhem provozu nesahejte do plnícího trychtýře. Po vypnutí ještě zařízení po krátkou dobu běží.
- Vždy dbejte na rovnováhu a stabilitu. Při nakládání materiálu se nikdy nenaklánějte vpřed a nikdy nestůjte nad zařízením. Na svazích vždy udržujte pevný postoj.
- Kráčejte normální rychlostí chůze, neutíkejte.
- Ujistěte se, že v materiálu nejsou obsaženy žádné tvrdé předměty, jako je kov, kameny, sklo nebo jiné cizí předměty.
- Nepoužívejte zařízení za deště a špatného počasí. Pracujte pouze za denního světla nebo při dobrém osvětlení.
- Š přístrojem nepracujte, pokud jste unaveni či nekoncentrováni
nebo jste pod vlivem alkoholu či léků. Při práci vždy dělejte pravidelné přestávky. Při práci postupujte s rozumem.
- Ihned vypněte zdroj energie a počkejte, dokud stroj nedoběhne, jestliže řezací mechanismus zasáhne cizí předmět nebo pokud stroj začne vytvářet neobvyklé zvuky nebo vibrace. Odpojte stroj od sítě:
- když zařízení nepoužíváte, ho přepravujete nebo ho necháte bez dozoru;
- před uvolněním zabloko- vaného nožového válce;
- když prístroj kontrolujete, čistíte jej nebo odstraňujete zablokování;
- když provádíte čištění nebo údržbu nebo vyměňujete příslušenství;
- pokud je napájecí nebo prodlužovací kabel poškozený nebo zamotaný;
- pokud chcete zařízení přesunout nebo zvednout;
- pokud do zařízení vniknou cizí předměty, slyšíte neobvyklé zvuky nebo pocitůjete vibrace (před opětovným spuštěním zkontrolujte zařízení, zda není poškozené).
- Nikdy neprovozujte stroj s vadnými ochrannými zařízeními nebo štíty nebo bez bezpečnostních zařízení, jako například bez namontovaného záchytného boxu.
- Udržujte napájecí zdroj v čistotě k zabránění vniknutí nečistot a jiného nahromadění, aby se zabránilo jeho poškození nebo potenciálnímu požáru.
CZ
- Zastavte stroj a vytáhněte zástrčku ze zásuvky. Újistěte se, že se všechny pohyblivé části zcela zastavily:
- kdykoliv necháte stroj bez do- zoru, - před odstraněním ucpání nebo vyčištěním zanesených kanálů, - před kontrolou, čištěním nebo jinou prací na stroji.
- Před odpojením stroje od napájecího napětí a úplným zastavením pohyblivých součástí se nedotýkejte žádných nebezpečných pohyblivých částí.
- Zabráňuje hromadění zpracovávaného materiálu ve vyhazovací oblasti; takový material by mohl blokovat správné vyhazování, a materiál by mohl být zpětným rázem vyhozen z plnicího trychtyře.
- Nepřepravujte a nevyklápějte zařízení se spuštěným motorem.
- Ruce, jiné části těla a oděv se nesmí dostat do plnicího trychtýře, vyhazovacího kanálu nebo do blízkosti jiných pohyblivých částí.
- Pokud se stroj zablokuje na přísunu nebo výhozu stroje, vypněte motor a vytáhněte síťovou zástrčku předtím, než odstraníte zbytky materiálu ve vhazovací štěrbině nebo vyhazovacím kanálu. K ochraně motoru před jeho poškozením nebo možným vznícením dbejte na to, aby byl motor bez odpadů a jiných usazenin. Nezapomeňte, že při uvádění startovacího mechanismu do provozu u strojů poháněných motorem se do provozu uvádí také řezný nástroj.
Pozor! Takto předejdete škodám na přístroji a následným zraněním:
- Zacházejte s Vaším přístrojem s pečlivostí. Pravidelně čistěte větrací otvory a postupujte podle předpisů pro údržbu.
- Svůj přístroj nepřetěžujte. Pra- cujte pouze ve stanoveném roz- sahu výkonu. Nepoužívejte stro- je s nízkým výkonem pro těžkou práci. Nepoužívejte svůj přístroj pro účely, pro které není určen.
- Zařízení vypněte až tehdy, až když je plnicí trychtýř zcela prázdný, protože jinak se zařízení ucpe a dle okolností by se nemohlo znovu rozběhnout.
- Nepokoušejte se přístroj opravit sami, ledaže máte k tomuto účelu potřebnou kvalifikaci. Veškeré práce, neuvedené v tomto návodě, smí být provedeny pouze naším servisním střediskem.
Údržba a skladování
a) Pokud se stroj zastaví za účelem údržby, inspekce, skladování nebo výměnu příslušenství, vypněte napájecí zdroj, odpojte stroj od sítě a ujistěte se, zda všechny pohyblivé části doběhly. Před provedením inspekce, nastavení gtd. nechte stroj vychladnout. Údržbu stroje provádějte s pečlivostí a udržujte jej v čistoté.
b) Skladujte stroj na suchém místě mimo dosah dětí.
c) Před skladováním nechte stroj vychladnout.
d) Při údržbě řezacího stroje mějte na vědomí, že ačkoli je napájecí zdroj vypnutý v důsledku funkce blokování ochranného zařízení, může se řezací zařízení ještě stále pohybovat.
e) Z bezpečnostních důvodů vyměňte opotřebované nebo poškozené díly. Používejte pouze originální náhradní díly a příslušenství.
f) Nikdy se nepokoušejte obejít funkci blokování ochranného zařízení.
Další bezpečnostní pokyny pro stroje se zachytávacím boxem
- Před zavěšením nebo sejmutím záchytného boxu stroj vypněte.
Elektrická bezpečnost
Pozor: Tak předejdete nehodám a zranéním způsobeným elektrickým pro-udem:
- Před použitím je nutné vždy zkontrolovat přívodní a prodlužovací kabel, zda na nich nejsou známky poškození či stárnutí. Je-li kabel při používání poškozen, je nutné jej ihņed odpojit od ŋapájecí sítě. PRED ODPO-JENIM KABELU OD SÍTĚ SE JEJ NEDOTYKEJTE. Nepoužívejte stroj, pokud je šňůra poškozená nebo opotřebovaná.
- Prodlužovací kabel chraňte před pohyblivými nebezpečnými součástmi, aby se zabranilo poškození kabelu, který by mohl
způsobit kontakt se součástmi pod napětím.
- K prípojení prodlužovacího kabelu použijte dodávané odlehčení tahu.
- Je zakázáno používat poškozené kabely, konektory a zástrčky nebo propojovací kabely, které nejsou v souladu s předpisy. Pokud je napájecí kabel poškozen, okamžitě vytáhněte zástrčku ze zásuvky. Nikdy se nedotýkejte síťového kabelu, dokud není vytažena síťová zástrčka.
- Dojde-li k poškození přípojného vedení tohoto přístroje, musí jej vyměnit výrobce nebo zákaznický servis či podobně kvalifikovaná osoba, aby se předešlo ohrožením.
- Přístroj nepoužívejte, pokud spínač nelze zapnout ani vypnout. Poškozené spínače se musí nechat vyměnit v našem servisním středisku.
- Používejte pouze prodlužovací kabely odolné proti stříkající vodě, které jsou schváleny pro venkovní použití. Průřez prame ne prodlužovacího kabelu musí být u kabelů do délky 25 m alespoň 2,5 mm², u kabelů nad 25 m pak 2,5 mm². Před použitím vždy celkem rozviňte kabelový buben. Zkontrolujte kabel, zda není poškozen.
- Nepoužívejte kabel k vytažení zástrčky ze zásuvky. Chraňte kabel před horkem, olejem a ostrými hranami.
CZ
Zbytková rizika
I když správně používáte tento elektrický nástroj, existují vždy zbytková rizika. V souvislosti s konstrukčním návrhem a provedením tohoto elektrického nástroje mohou vyvstávat níže uvedená rizika:
a) poškození sluchu, pokud není použita žádná vhodná ochrana sluchu.
b) Zranění očí, pokud se nenosí žádná vhodná ochrana očí.
Výstraha! Tento elektrický nástroj vytváří během provozu elektromagnetické pole. Toto pole může za určitých okolností ovlivňovat aktivní nebo pasivní lékařské implantáty. Aby bylo omezeno nebezpečí vážných nebo smrtelných zranení, musí osoby s lékařskými implantáty konzultovat svého lékaře a výrobce lékařského implantátu, než budou stroj obsluhovat.
Návod k montáži
B Vybalení
- Vyjměte zařízení z obalu.
- Ujistěte se, že je bezpečnostní spínač (10) v poloze „OFF“ (VYPNUTO) a vytáhněte zachytávací box (11) z podvozku (9).
- Vyjměte nástavec sekačky a příslušenství.
- Zkontrolujte rozsah dodávky:
Sestavení zařízení
C 1. Přišroubujte obě oběžná kola (13) k podvozku (9) pomocí přiloženého montážního materiálu.
- Zaklapněte kryty kol (14) do kol (13).
-
Zašroubujte oba stavěcí šrouby (12) na podvozek (9).
-
Postavte sekačku na plnicí trychtýř (3). Připevněte nástavec sekačky (5) k podvozku (9) pomocí čtyř dodaných šroubů (21).
-
Postavte sekačku na plnicí trychtýř (3). Připevněte nástavec sekačky (5) k podvozku (9) pomocí čtyř dodaných šroubů (21).
-
Ujistěte se, že je bezpečnostní spínač (10) v poloze „OFF“ (Vypnuto).
-
Zasuňte zachytávací box (11) podél vodicí kolejnice do pod- vozku (9). Zachytávací box lze vložit pouze jedním směrem.
-
Pro aretaci záchytného boxu zat- lačte bezpečnostní spínač (10) až na doraz nahoru.
Obsluha
Uvedení do provozu
Před uvedením do provozu se ujistěte, že je nástavec sekačky správně usazen na podvozku a zda je správně umístěn za-chytávací box a bezpečnostní spínač (A 10).
Pokud není zachytávací box a bezpečnostní spínač ve správné poloze, přístroj se nezapne.
Zapnutí a vypnutí
Dbejte na to, aby síťové napětí odpovídalo údajům na typovém štítku.
-
Na kánci prodlužovacího kabelu udělejte smyčku a zavěste tuto do odlehčení tahu (7) na síťový kabel (A 6).
-
Připojte prodlužovací kabel.
-
Před zapnutím se ujistěte, že je plnicí trychtýř (A 3) prázdný
-
Chcete-li přístroj zapnout, posuňte blokování (A 2a) otočného spínače (A 2) ve směru
Otočte otočným přepínačem doprava. Přístroj poběží nepřetržitě.
-
Nasypte materiál určený k rozdrcení do násypky (A 3). → Materiál je vtažen a nasekán.
-
řístroj vypněte otočným přepínačem (A 2) doleva do polohy OFF (VYPNU-TO).
Po vypnutí přístroj dobíhá.
Změna směru otáčení (zpětný chod)
Směr otáčení nožového válce můžete změnit (zpětný chod), abyste odstranili zachycený rozdrcený materiál.
1.
-
Otočte otočným přepínačem doleva. Přístroj běží v pulzovacím režimu. → uvízlý řezaný materiál se uvolní.
-
K dalšímu řezání změňte opět směr otáčení (viz kapitola „Obsluha/zapnutí a vypnutí”).
Vyprázdnění zachytávacího boxu
Včas vyprázdněte zachytávací box. Dávejte pozor na to, že se zachytávací box pod vyhazovacím kanálem nerovnoměrně naplní!
- Vypněte přístroj a vytáhněte zástrčku ze zásuvky.
- Odblokujte zachytávací box (A 11), uvedením bezpečnostního spínače (E 10) do pozice „OFF“ (VYPNUTO).
- Vytáhněte zachytávací box z podvozku (E 9) a vyprázdněte jej.
- Před opětným zasunutím zachytávacího boxu se ujistěte, že v oblasti bezpečnostního spínače nejsou žádné třísky dřeva.
- Zachytávací box opět nasadte a bezpečnostní spínač posuňte až na doraz směrem nahoru.
Ochrana proti přetížení
V případě nadměrného zatížení motoru, např. pokud je válec blokován příliš silnými větvemi, zařízení se automaticky vypne.
Blokování opětovného spuštění
Po automatickém vypnutí z důvodu nadměrného zatížení se zařízení znovu automaticky nespustí.
Pro opětovné spuštění:
- Nechte motor vychladnout.
- Otočte otočným přepínačem (A 2) do polohy OFF (VYPNUTO).
- Stiskněte resetovací tlačítko (A 1).
- Zařízení znovu zapněte (viz kapitola „Zapnutí a vypnutí“).
Pokyny k práci
Všeobecné pokyny k práci
Při sekání udržujte dostatečnou vzdálenost od přístroje, protože dlouhé větve se mohou při vtahování vychýlit. Hrozí nebezpečí zranění.
Používejte ochranné brýle a chrániče sluchu.
Noste ochranné rukavice.
- Z bezpečnostních důvodů přístroj nepracuje bez správně umístěného zachytávacího boxu (viz A 11 / E 11).
- Přidržujte větve při vtahování do přístroji, dokud se automaticky nevtáhnou.
- Postupujte podle možné rychlosti sekačky a prístroj nepřetěžujte.
- Aby se přístroj neucpal, sekejte několik dní uložený uschly zahradní odpad a sekejte větvičky střídavě s větvemi.
- Před sekáním odstraňte z kořenů lepivou půdu a kameny.
- Nesekejte měkký, vlhký materiál, jako je kuchyňský odpad, takový materiál přímo kompostujte.
- Zvedněte několik suchých větví až na konec a použijte je k vyčištění zařízení.
- Přístroj vypněte, pouze pokud veškerý rozdrcený materiál prošel oblastí nožového bubnu. Jinak se může nožový válec při opětovném spuštění zablokovat.
Uvolnění blokování
Změna směru otáčení:
1.
Chcete-li přístroj zapnout, posuňte blokování (A 2a) otočného spínače (A 2) ve směru síťového kabelu.
- Otočte otočným přepínačem doleva. Přístroj běží v pulzovacím režimu. → uvízlý řezaný materiál se uvolní.
- K dalšímu řezání změňte opět směr otáčení (viz kapitola „Obsluha/zapnutí a vypnutí“).
Změna vzdálenosti přítlačné desky:
Při nepoddajném blokování můžete také zvětšit vzdálenost mezi přítlačnou deskou a nožovým válcem.
- Otočte stavěcím šroubem (A 8) proti směru hodinových ručiček (+).
- Nožový válec nechte najet vzad dle popisu v části „Změna směru otáčení“.
- Jakmile se uvízly sekaný materiál uvolní, je nutné znovu nastavit přítlačnou desku otočením seřizovacího šroubu (viz kapitola „Návod k obsluze / seřízení přítlačné desky“).
Odšroubování desky krytu
Po odšroubování desky krytu můžete odstranit blokování v přístroji.
Vypněte prístroj a vytáhněte síťovou zástrčku ze zásuvky.
Při manipulaci s nožovým válcem noste rukavice.
-
Zakloňte zařízení zpět nad kola a opatrně je položte na zadní stranu.
-
Uvolněte čtyři imbusové šrouby (15) z desky krytu (16).
- Sejměte desku krytu (16).
- Nyní můžete odstranit uvízlý materiál v zařízení.
-
Při opětovném nasazení desky krytu (16) dbejte na správné umístění. Je to předem určeno hřídelí nože (17) a čepem přítlačné desky (18a).
-
Utáhněte desku krytu (16) po- mocí čtyř imbusových šroubů (15).
Proces záběhu nového stroje může ze začátku vyžadovat nutnost seřízení přítlačné desky v kratších časových intervalech.
Správný okamžik k seřízení přítlačné desky zjistíte tak, že rozdrcený materiál je jen stlačen a drží při sobě jen „řetězově“.
- Zapněte přístroj.
- Pomalu otáčejte stavěcím šroubem (A 8) ve směru hodinových ručiček (–), až uslyšíte zvuky mletí.
Zabraňte zbytečnému opotřebení přítlačné desky jejím nastavením příliš daleko.
Údržba a čištění
Práce, které nejsou popsány v tomto návodu, nechte provádět v námi schváleném zákaznickém servisu. Používejte pouze originální díly.
Při manipulaci s nožovým válcem noste rukavice.
Před prováděním jakýchkoli údržbářských a čisticích prací vypněte přístroj, vytáhněte síťovou zástrčku a vyčkejte, až se nožový válec zastaví.
Všeobecné čisticí a údržbářské práce
Nikdy na řezačku nestříkejte vodu. Nebezpečí úrazu elektrickým proudem!
- Stroj, kola a větrací otvory udržujte vždy v čistotě. Při čištění používejte kartáč nebo hadřík, avšak žádné čisticí prostředky nebo rozpouštědla.
- Před každým použitím zkontrolujte stroj, zejména ochranná zařízení, zda není poškozený, zda nejsou uvolněné, opotřebované nebo poškozené součásti. Zkontrolujte upevnění všech matic, čepů a šroubů.
- Zkontrolujte kryty a ochranná zařízení, zda nejsou poškozena a zda jsou správně nasazena. Je-li to nutné, vyměňte je.
- Skladujte stroj v suchém stavu a mimo dosah dětí. Nezakrývejte stroj nylonovými pytli, protože se může vytvářet vlhkost.
Skladování
- Skladujte stroj v suchém stavu a mimo dosah dětí.
- Před uskladněním stroje v uzavřených prostorách nechte stroj vychladnout.
Neneseme odpovědnost za škody způsobené naším strojem. Pokud byly tyto škody způsobeny v důsledku neodborné opravy nebo v důsledku používání neoriginálních dílů nebo při používání v rozporu s určením.
Likvidace/ochrana životního prostředí
Přístroj, příslušenství a balení zlikvidujte ekologickou recyklací.
Elektrická zařízení nepatří do domácího odpadu.
Stroj odevzdejte na sběrném recyklačním místě. Použité plastové a kovové části lze oddělit a vytřídit pro recyklaci. V případě dotazů se obratte na servisní centrum.
Náhradní díly/příslušenství
Náhradní díly a příslušenství dostanete na webových stránkách www.grizzly-service.eu
Pokud máte problémy při objednávání, použijte prosím kontaktní formulář. V případě jakýchkoliv dalších dotazů se obratte na servisní středisko „Service-Center“ (viz strana 32).
| Pol.Návod k použití | Označení | Č. objed-návky |
| A 9 | podvozek 91105728 | |
| A 13 | oběžné kolo vlevo 91105729 | |
| A 13 | oběžné kolo vpravo 91105730 | |
| A 11 | zachytávací box 91092653 | |
| G 18 | přítlačná deska 91092644 |
Záruka
Vážení zákazníci,
Na tento prístroj poskytujeme 3letou záruku od data zakoupení.
V případě závady tohoto výrobku vám vůči prodejci výrobku přináleží zákonná práva.
Tato zákonná práva nejsou omezena naší následovně uvedenou zárukou.
Záruční podmínky
Záruční doba začíná běžet ode dne nákupu. Uschovejte si, prosím, originál účtenky pro pozdější použití. Tento dokument budete potřebovat jako doklad o koupi.
Zjistíte-li během tří let od data koupě u tohoto výrobku materiálovou nebo výrobní vadu, bude výrobek námi, podle našeho výběru, bezplatně opraven nebo nahrazen. Tato záruční oprava předpokládá, že během 3leté lhůty předložíte poškozený přístroj s dokladem o koupi (pokladní stvrzenka) a písemně krátce popíšete, v čem spočívá závada a kdy k ní došlo.
Bude-li závada kryta naší zárukou, získáte zpět opravený nebo nový výrobek.
Opravou nebo výměnou výrobku nezačíná záruční doba běžet od začátku.
Záruční doba a zákonné nároky na odstranění vady
Záruční doba se neprodlužuje poskytnutím záruky. Toto platí i pro nahrazené a opravené díly. Již při koupi zjištěné závady a nedostatky musíte nahlásit okamžitě po vybalení výrobku. Po uplynutí záruční doby musíte uhradit náklady za provedené opravy.
Rozsah záruky
Přístroj byl precižně vyroben podle přis- ných jakostních směrnic a před dodáním byl svědomitě zkontrolován.
Záruční oprava se vztahuje na materiálové nebo výrobní vady. Tato záruka se netýká dílů výrobku, které jsou vystaveny normálnímu opotřebení, a lze je považovat za spotřební materiál (např. nůž), nebo poškození křehkých dílů (např. spínače).
Tato záruka neplatí, je-li výrobek poškozen z důvodu neodborného používání, nebo pokud u něj nebyla prováděna údržba.
Pro odborné používání výrobku musí být přesně dodržovány všechny pokyny uvedené v návodu k obsluze. Bezpodmínečně je třeba zabránit používání a manipulacím s výrobkem, které nejsou v návodu k obsluze doporučeny, nebo je před nimi varováno.
Výrobek je určen jen pro soukromé účely a ne pro komerční využití. Záruka zaniká v případě zneužívání a neodborné manipulace, používání nadměrné síly a při zásazích, které nebyly provedeny naším autorizovaným servisem.
Postup v případě uplatňování záruky
Pro zajištění rychlého zpracování vaší žádosti, prosím, postupujte podle následujících pokynů:
- Na důkaz, že jste výrobek zakoupili, mějte pro jakékoli případné dotazy připravenou pokladní stvrzenku a číslo výrobku (IAN 335449_2004).
- Číslo výrobku je uvedeno na typovém štítku.
- Pokud by došlo k funkční poruše nebo jiným závadám, nejdříve telefonicky nebo e-mailem kontaktujte níže uvedené servisní oddělení. Pak získáte další informace o vyřízení vaší reklamace.
- Výrobek označený jako vadný můžete po domluvě s naším zákaznickým servisem, s připojením dokladu o koupi (pokladní stvrzenky) a po uvedení, v čem závada spočívá a kdy k ní došlo, přeposlat bez platby poštovného na
CZ
vám sdělenou adresu příslušného servisu. Aby bylo zabráněno problémům s přijetím a dodatečnými náklady, bezpodmínečně použijte jen tu adresu, která vám bude sdělena. Zajistěte, aby zásilka nebyla odeslána nevyplaceně jako nadměrné zboží, expres nebo jiný, zvláštní druh zásilky. Přístroj zašlete včetně všech částí příslušenství dodaných při zakoupení a zajistěte dostatečně bezpečný přepravní obal.
Opravna
Opravy, které nespadají do záruky, můžete nechat udělat v našem servisu oproti zúčtování. Rádi vám připravíme předběžný odhad nákladů.
Můžeme zpracovávat jen ty přístroje, které byly dostatečně zabalené a odeslány vyplaceně.
Pozor: Prosím, prístroj zašlete našemu autorizovanému servisu vyčištěný a s upozorněním na závadu.
Nepřijmeme přístroje zaslané nevyplaceně jako nadměrné zboží, expres nebo jiný, zvláštní druh zásilky.
Likvidaci vašich poškozených zaslaných prístrojů provedeme bezplatně.
Service-Center
CZ
Servis Česko
Tel.: 800143873
E-Mail: grizzly@lidl.cz
IAN 335449_2004
Dovozce
Prosím, respektujte, že následující adresa není adresou servisu. Nejdříve kontaktujte shora uvedené servisní středisko.
| Problém Možná příčina Odstranění chyb | |
| Motor neběží | Zachytávací box (11) není ve správné poloze ^ Zasuňte správně zachytávací box (11) a bezpečnostní spínač (10) na za-chytávacím boxu (11) posuňte až na doraz směrem nahoru, až bude patrné pouze zelené pole „ON“ (ZAPNUTO) (viz kapitola „Návod k montáži / sesta-vení zařízení“). |
| Ochrana proti přetíženíPro opětovné zapnutí otočte otočným přepínačem (2) do polohy OFF (VYP-NUTO). Stiskněte resetovací tlačítko (1). Znovu zapněte zařízení (viz kapitola „Obsluha / blokování opěto-vného spouštění“). | |
| Chybí síťové napětíZkontrolujte síťovou zásuvku, napájecí kabel, vedení, elektrickou zástrčku, popř. oprava kvalifiko-vaným elektrikářem | |
Bezpečnostní spínač (10) na zachytávacím boxu (11) není zacvak-nutý ^ Bezpečnostní spínač (10) na zachytávacím boxu (11) posuňte až na doraz směrem nahoru, až bude patrné pouze zelené pole „ON“ (ZAPNUTO) (viz kapitola „Návod k montáži / sestavení zařízení“). | |
| Zahradní odpad se nevtáhne | Nožový válec se otáčí směrem zpětZměňte směr otáčení (viz kapitola „Obsluha“). |
| Řezaný materiál je příliš měkkýzatlačit dřevem nebo suché větve nasekat | |
| Nožový válec je zablo-kovánUvolněte zablokování (viz kapitola „Pracovní pokyny / uvolnění bloko-vání“) | |
| Drcený materiál visí ve tvaru řetězu | Přítlačná deska není správně nastavenaSeřidte přítlačnou desku (viz kapi-tola „Návod k obsluze / seřízení přítlačné desky“). |
Obsah
Úvod....34
Účel použitia....34
Všeobecný popis......35
Objem dodávky....35
Prehl'ad 35
Opis funkcie....35
Technické údaje....35
Bezpečnostnépokyny ......36
Piktogram na stroji 36
Piktogramy v návode na obsluhu .....37
Všeobecné bezpečnostné pokyny .....37
Zostatkové riziká ....41
Návod na montáž......41
Vybalenie 41
Zmontovanie stroja 41
Všeobecné čistiace a údržbárske
práce 44
Skladovanie 45
Servisná oprava ....47
Valcový drvič sa nesmie plnit' kameňmi, sklom, kovmi, kostami, plastmi ani odpadmi látok.
Vybalte tento nástroj a skontrolujte objem dodávky:
2 Otočný spínač
2a Blokovanie otočného spínača
3 Plniaca násypka
4 Prepravné držadlo
5 Nadstavec drviča
6 Sietový kábel
7 Odl'ahčenie od fahu
8 Nastavovacia skrutka
9 Podvozok
10 Bezpečnostný vypínač
Hladina akustického výkonu (L WA ) nameraná .....96,3 dB(A); K WA = 2,4 dB zaručená .....99 dB(A)
Prečítajte si návod na používanie!
Noste ochranu očí a sluchu
Noste ochranné rukavice
Zaručená hladina aku- stického výkonu
Trieda ochrany II
Piktogramy v návode na obsluhu
Zákazová značka s údajmi k zabráneniu škodám
Všeobecné bezpečnostné pokyny
Dodržiavajte ochranu proti hluku a miestne predpisy.
- vždy, ked' necháte stroj bez dozoru,
Elektrická bezpečnost'
- Pred použitím vždy skontrolujte pripojovací a predlžovací kabel na znaky poškodenia alebo opotrebovania. Ak sa kábel
bubna. Skontrolujte poškodenia kábla.
- Vyberte stroj z obalu.
- Uistite sa, že bezpečnostný vypínač (10) je v polohe „OFF“ a vytiahnite
záchytný box (11) z podvozku (9).
- Vyberte nadstavec drviča a príslušenstvo.
- Skontrolujte rozsah dodávky:
Zmontovanie stroja
-
Drvič položte na plniacu násypku (3). Nadstavec drviča (5) upevnite na podvozok (9) pomocou štyroch priložených skrutiek (21).
-
Uistite sa, že bezpečnostný vypínač (10) je v polohe „OFF“.
-
Zasuňte záchytný box (11) pozdlíž vodiacej lišty do podvozku (9). Záchytný box sa je možné zasunúť iba v jednom smere.
-
Na zablokovanie záchytného boxu posuňte bezpečnostný vypínač (10) až na doraz nahor.
Obsluha
Dávajte pozor na to, aby sa sietové napätie zhodovalo s údajmi na typovom štítku.
1.
Z konca predlžovacieho kábla vytvarujte slučku a zaveste ju do odlahčenia od tahu (7) na sietovom kábli (A 6).
-
Predlžovací kábel pripojte.
-
Uistite sa, že plniaca násypka (A 3) je pred naplnením prázdna.
4.
- Materiál na drvenie naplňte do plniacej násypk (A 3).
→ Material sa vtiahne a rozdrví.
- Vypnite otočením otočného spínača (A 2) smerom dolava do polohy OFF.
Stroj po vypnutí dobieha.
Zmena smeru otáčania (spätný chod)
→ zakliesnený materiál na drvenie sa uvolní.
Záchytný box vyprázdňujte včas. Berte do úvahy, že sa záchytný box pod vyhadzovacím kanálom plní nerovnomerne!
-
SStroj vypnite a vytiahnite zástrčku zo zásuvky.
-
Odblokujte záchytný box (A 11), tak, že bezpečnostný vypínač (10) prepnete do polohy „OFF“.
-
Vytiahnite záchytný box z podvozku (E 9) a vyprázdnite ho.
-
Uistite sa, že je priestor bezpečnostného vypínača bez drevených triesok, skôr ako záchytný box znova zasuniete.
-
Nasadte znova záchytný box a posuňte bezpečnostný vypínač až na doraz nahor.
Noste ochranu očí a sluchu
Noste ochranné rukavice.
Všeobecné čistiace a údržbárske práce
Drvič nestriekajte vodou. Nebezpečenstvo v dôsledku zásahu elektrickým prúdom!
- Číslo artiklu nájdete na typovom štítku.
Překlad originálního prohlášení o shodě CE
konstrukční série PWH 2800 A1
Pořadové číslo
000001 - 022000
odpovídá následujícím příslušným směrnicím EÚ v jejich právě platném znění:
2006/42/EC • 2014/30/EU • 2000/14/EC • 2011/65/EU*
Aby byl zaručen souhlas, byly použity následující harmonizované normy, národní normy a ustanovení:
EN IEC 61000-3-2:2019 • EN 61000-3-11:2000
EN 55014-1:2017 • EN 55014-2:2015
EN 60335-1:2012/A2:2019 • EN 50434:2014
EN 62233:2008 • EN 62321-1:2013
Navíc se v souhlase se směrnicí pro emisi hluku 2000/14/EC potvrzuje: úroveň akustického výkonu: zaručená: 99 dB(A)
měřená: 96,3 dB(A)
Použitý postup konformitního ohodnocení dle dodatku V / 2000/14/EC
Osoba zplnomocněná k sestavení dokumentace
Eksplozijska risba • Výkres sestavení Nákresy explózií • Explosionszeichnung
PWH 2800 A1
informativen · informační · informatívny · informativ
2020-09-23_rev02_shae
GRIZZLY TOOLS GMBH & CO. KG
Stanje informacij · Stav informací · Stav informácií
