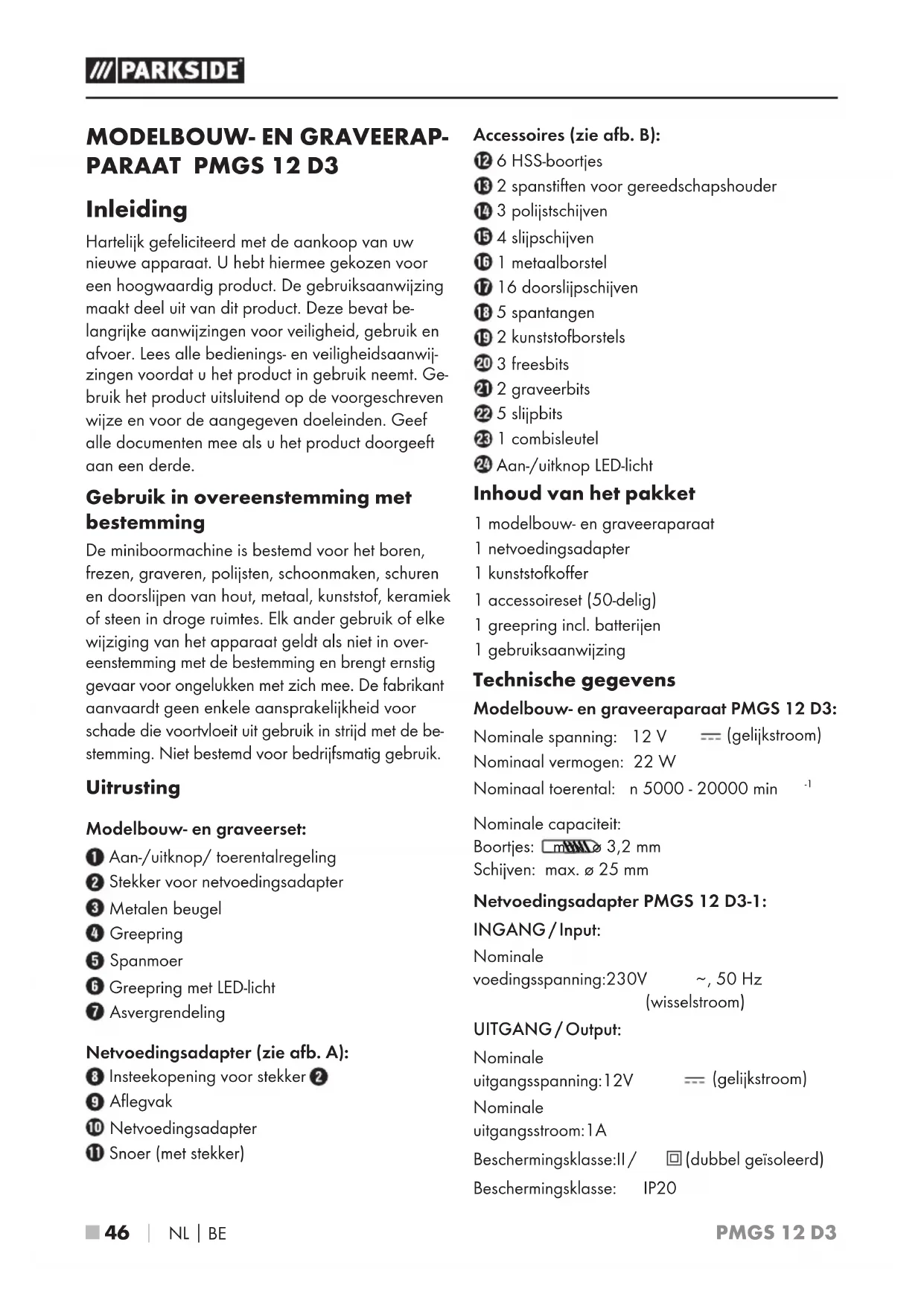

MODELBOUW- EN GRAVEERAP- PARAAT PMGS 12 D3

Inleiding

Hartelijk gefeliciteerd met de aankoop van uw nieuwe apparaat. U hebt hiermee gekozen voor een hoogwaardig product. De gebruiksaanwijzing maakt deel uit van dit product. Deze bevat belangrijke aanwijzingen voor veiligheid, gebruik en afvoer. Lees alle bedienings- en veiligheidsaanwijzingen voordat u het product in gebruik neemt. Gebruik het product uitsluitend op de voorgeschreven wijze en voor de aangegeven doeleinden. Geef alle documenten mee als u het product doorgeeft aan een derde.

Gebruik in overeenstemming met bestemming

De miniboormachine is bestemd voor het boren, frezen, graveren, polijsten, schoonmaken, schuren en doorslijpen van hout, metaal, kunststof, keramiek of steen in droge ruimtes. Elk ander gebruik of elke wijziging van het apparaat geldt als niet in overeenstemming met de bestemming en brengt ernstig gevaar voor ongelukken met zich mee. De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die voortvloeit uit gebruik in strijd met de bestemming. Niet bestemd voor bedrijfsmatig gebruik.

Uitrusting

Modelbouw- en graveerset:

① Aan-/uitknop/ toerentalregeling
② Stekker voor netvoedingsadapter
3 Metalen beugel
4 Greepring
⑤ Spanmoer
6 Greepring met LED-licht
⑦ Asvergrendeling

Netvoedingsadapter (zie afb. A):

8 Insteekopening voor stekker 2
9 Aflegvak
10 Netvoedingsadapter
⑪ Snoer (met stekker)

Accessoires (zie afb. B):

12 6 HSS-boortjes
13 2 spanstiften voor gereedschapshouder
14 3 polijstschijven
15 4 slijpschijven
16 1 metaalborstel
17 16 doorslijpschijven
18 5 spontangen
19 2 kunststofborstels
20 3 freesbits
21 2 graveerbits
22 5 slijpbits
23 1 combisleutel
24 Aan-/uitknop LED-licht

Inhoud van het pakket

1 modelbouw- en graveeraparaat
1 netvoedingsadapter
1 kunststofkoffer
1 accessoireset (50-delig)
1 greepring incl. batterijen
1 gebruiksaanwijzing

Technische gegevens

Modelbouw- en graveeraparaat PMGS 12 D3:

Nominale spanning: 12 V --- (gelijkstroom)

Nominaal vermogen: 22 W

Nominaal toerental: n 5000 - 20000 min ^-1

Nominale capaciteit:

Boortjes: mmø 3,2 mm

Schijven: max. ø 25 mm

Netvoedingsadapter PMGS 12 D3-1:

INGANG / Input:

Nominale

voedingsspanning:230V \~, 50 Hz (wisselstroom)

UITGANG / Output:

Nominale

uitgangsspanning:12V --- (gelijkstroom)

Nominale

uitgangsstroom: 1A

Beschermingsklasse:II/ ☐ (dubbel geïsoleerd)

Geluidsemissiewaarde:

Gemeten waarde voor geluid vastgesteld conform EN 60745-1. Het A-gewogen geluidsniveau van het elektrische gereedschap bedraagt gemiddeld:

Geluidsdrukniveau: L_pA = 57,3 dB (A)

Onzekerheid: K_pA = 3 dB

Geluidsvermogensniveau: L_WA = 68,3 dB (A)

Onzekerheid K: K _WA = 3 dB

Trillingsemissiewaarde:

$$ \alpha_ {h} = 0, 8 1 7 \mathrm{m} / \mathrm{s} ^ {2} $$

Onzekerheid K: 1,5 m/s²

RSCHUWING! Draag altijd een veiligheidsbril!

OPMERKING

- Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten conform een genormeerde meetprocedure en kan worden gebruikt voor apparaatvergelijking. De vermelde trillingsemissiewaarde kan ook gebruikt worden voor een voorlopige beoordeling van de blootstelling.

WAARSCHUWING!

- Het trillingsniveau verandert afhankelijk van het gebruik van het elektrische gereedschap en kan in bepaalde gevallen hoger zijn dan de in deze gebruiksaanwijzing aangegeven waarde. De trillingsbelasting kan worden onderschat wanneer het elektrische gereedschap regelmatig op een dergelijke manier wordt gebruikt. Probeer de belasting door trillingen zo klein mogelijk te houden. U kunt bijvoorbeeld handschoenen dragen tijdens het gebruik van het gereedschap en slechts beperkte tijd met het gereedschap werken om de trillingsbelasting te reduceren. Daarbij dient u rekening te houden met alle aspecten van de bedrijfscyclus (bijvoorbeeld perioden waarin het gereedschap is uitgeschakeld en perioden waarin het gereedschap weliswaar is ingeschakeld, maar niet wordt belast).

emene veiligheids- voorschriften voor elek- trische gereedschappen

⚠ WAARSCHUWING!

Lees alle veiligheidsinstructies en aanwijzingen. Het niet naleven van de veiligheidsvoorschriften en aanwijzingen kan elektrische schokken, brand en/of ernstig letsel veroorzaken.

Bewaar alle veiligheidsvoorschriften en aanwijzingen voor toekomstig gebruik.

De in de veiligheidsinstructies gebruikte term "elektrisch gereedschap" heeft betrekking op elektrische gereedschappen die op netvoeding werken (met snoer) en op elektrische gereedschappen die op accu's werken (zonder snoer).

1. Veiligheid op de werkplek

a) Houd uw werkomgeving schoon en goed verlicht. Wanorde en een niet verlichte werkomgeving kunnen leiden tot ongelukken.
b) Werk met het elektrische gereedschap niet in explosiegevaarlijke omgevingen waarin zich brandbare vloeistoffen, gassen of stoffen bevinden. Elektrisch gereedschap geeft vonken af die stof of dampen kunnen doen ontvlammen.
c) Houd kinderen en andere personen uit de buurt tijdens het gebruik van het elektrische gereedschap. Als u afgeleid raakt, zou u de controle over het apparaat kunnen verliezen.

2. Elektrische veiligheid

a) De stekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag op geen enkele wijze worden veranderd. Gebruik geen verloopstekker in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten verminderen het risico op elektrische schokken.

b) Voorkom lichamelijk contact met geaarde oppervlakken, zoals buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico op elektrische schokken als uw lichaam geaard is.

c) Houd elektrisch gereedschap uit de buurt van regen of vocht. Als er water in een elektrisch apparaat binnendringt, bestaat er een verhoogde kans op een elektrische schok.

d) Gebruik het snoer niet voor een ander doel, bijvoorbeeld om het elektrische gereedschap te dragen, op te hangen of om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen de kans op een elektrische schok.

e) Gebruik bij het werken met elektrisch gereedschap buitenshuis alleen verlengsnoeren die zijn goedgekeurd voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis, vermindert het risico op een elektrische schok.

f) Gebruik een aardlekschakelaar als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is. Het gebruik van een aardlekschakelaar vermindert het risico op een elektrische schok.

3. Veiligheid van personen

a) Wees altijd alert, let op wat u doet en gebruik uw gezond verstand bij het gebruik van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid kan bij het gebruik van het elektrische gereedschap al tot ernstig letsel leiden.

b) Draag persoonlijke beschermingsmiddelen en altijd een veiligheidsbril. Het dragen van persoonlijke beschermingsmiddelen zoals een stofmasker, antislip-veiligheidsschoenen, veiligheidshelm of gehoorbescherming, al naar gelang het type en het gebruik van het elektrische gereedschap, vermindert het risico op letsel.

c) Voorkom onbedoelde inschakeling. Zorg ervoor dat het elektrische gereedschap is uitgeschakeld voordat u het aansluit op de netvoeding en/of de accu, het optilt of draagt. Als u bij het dragen van het elektrische gereedschap uw vinger op de aan-/uitknop houdt of het apparaat al ingeschakeld op de netvoeding aansluit, kan dit tot ongelukken leiden.

d) Verwijder het afstelgereedschap of de sleutel voordat u het elektrische gereedschap aanzet. Gereedschap of een sleutel die zich in een draaiend onderdeel van het apparaat bevindt, kan letsel tot gevolg hebben.

e) Voorkom een abnormale lichaamshouding. Zorg dat u stevig staat en bewaar altijd uw evenwicht. Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter controleren.

f) Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houd haar, kleding en handschoenen ver van bewegende onderdelen. Los zittende kleding, sieraden of haren kunnen door bewegende onderdelen gegrepen worden.

g) Als stofafzuigings- en opvangvoorzieningen kunnen worden bevestigd, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van een stofafzuiging kan risico's door stof beperken.

4. Gebruik en behandeling van het elektrische gereedschap

a) Voorkom overbelasting van het apparaat. Gebruik voor uw werkzaamheden het daar- voor bedoelde elektrisch gereedschap. Met een passend elektrisch apparaat werkt u beter en veiliger in het aangegeven vermogensbereik.

b) Gebruik geen elektrisch gereedschap waarvan de aan-/uitknop defect is. Elektrisch gereedschap dat niet meer aan- of uitgezet kan worden, is gevaarlijk en moet gerepareerd worden.

c) Haal de stekker uit het stopcontact of verwijder de accu, voordat u instellingen aan het apparaat verricht, accessoires verwisselt of het apparaat weglegt. Deze voorzorgsmaatregel voorkomt dat het elektrische gereedschap onbedoeld kan worden gestart.

d) Berg elektrisch gereedschap buiten het bereik van kinderen op als het niet in gebruik is. Zorg ervoor dat het apparaat niet wordt gebruikt door personen die hiermee niet vertrouwd zijn of die deze instructies niet hebben gelezen. Elektrisch gereedschap is gevaarlijk als het door onervaren personen worden gebruikt.

e) Onderhoud elektrisch gereedschap zorgvuldig. Controleer of bewegende onderdelen naar behoren werken en niet klemmen, en of er geen onderdelen gebroken of zodanig beschadigd zijn dat daardoor de werking van het elektrische gereedschap nadelig wordt beïnvloed. Laat beschadigde onderdelen vóór de ingebruikname van het apparaat repareren. Veel ongelukken zijn het gevolg van slecht onderhoud van elektrisch gereedschap.

f) Houd zagen scherp en schoon. Met zorg onderhouden zagen met scherpe zaagvlakken lopen minder vaak vast en zijn gemakkelijker te sturen.

g) Gebruik elektrisch gereedschap, toebehoren, hulpstukken en dergelijke in overeenstemming met deze instructies. Houd daarbij rekening met de werkomstandigheden en de te verrichten werkzaamheden. Het gebruik van elektrisch gereedschap voor andere doeleinden dan de beoogde toepassingen kan tot gevaarlijke situaties leiden.

5. Service

a) Laat uw elektrisch gereedschap alleen door gekwalificeerde vakmensen en uitsluitend met originele vervangingsonderdelen repareren. Op die manier blijft de veiligheid van het elektrische gereedschap gewaarborgd.

Veiligheidsvoorschriften voor alle toepassingen

Gemeenschappelijke veiligheidsvoorschriften voor slijpen, schuren, werkzaamheden met staalborstels, polijsten, frezen of doorslijpen:

a) Dit elektrische gereedschap moet worden gebruikt als slijper, schuurmachine, staalborstel, polijstgereedschap, frees of doorslijpmachine. Neem alle veiligheidsinstructies, aanwijzingen, afbeeldingen en gegevens in acht die bij het apparaat worden meegeleverd. Als u de volgende aanwijzingen niet opvolgt, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

b) Gebruik geen toebehoren dat niet speciaal door de fabrikant voor dit elektrische gereedschap is voorzien en aanbevolen. Alleen omdat u het toebehoren kunt bevestigen op uw elektrische gereedschap, garandeert dit geen veilig gebruik.

c) Het toegelaten toerental van het toebehoren moet minstens even hoog zijn als het maximale toerental dat op het elektrische gereedschap is vermeld. Toebehoren dat sneller draait dan toegestaan, kan breken en rondvliegen.

d) Buitendiameter en dikte van hulpstukken moe- ten overeenkomen met de specificaties voor afmetingen van uw elektrische gereedschap. Verkeerd berekende geplaatste gereedschappen kunnen niet voldoende worden afgeschermd of gecontroleerd.

e) Slijpschijven, slijprollen of ander toebehoren moeten precies op de slijpspil van uw elektrische gereedschap passen. Slijpschijven die niet precies in de houder van het elektrische gereedschap passen, draaien ongelijkmatig, trillen hevig en kunnen leiden tot een verlies aan controle.

f) Op een stift gemonteerde schijven, slijpcilinders, snijgereedschappen of andere accessoires moeten volledig in de spantang of de spankop worden geplaatst. De "overstand" resp. het vrijliggende deel van de stift tussen het slijplichaam en de spantang of spankop moet minimaal zijn. Als de stift niet voldoende wordt gespannen of als het slijplichaam te ver vooruit steekt, kan het opzetgereedschap loskomen en met hoge snelheid worden uitgeworpen.

g) Gebruik geen beschadigde opzetgereedschappen. Controleer voor elke toepassing opzetgereedschappen zoals slijpschijven op splinters en barsten, slijprollen op barsten, slijtage of ernstige slijtage, en staalborstels op losse of gebroken staaldraden. Als het elektrische gereedschap of het opzetgereedschap valt, dient u na te gaan of het beschadigd is of een onbeschadigd gereedschap te gebruiken.

Als u het gereedschap hebt gecontroleerd en geplaatst, dient u, en iedereen in de buurt, buiten het bereik van het roterende opzetgereedschap te blijven en het apparaat een minuut lang op maximaal toerental te laten lopen. Beschadigde opzetgereedschappen breken meestal in deze testperiode.

h) Draag persoonlijke beschermingsmiddelen. Gebruik al naar gelang de toepassing een volledig gelaatsmasker, oogbescherming of een veiligheidsbril. Indien toepasselijk draagt u een stofmasker, gehoorbescherming, veiligheidshandschoenen of een speciale schort, die u beschermt tegen kleine slijp- en materiaaldeeltjes. De ogen moeten worden beschermd tegen rondvliegende deeltjes, die bij verschillende toepassingen ontstaan. Een stof- of ademhalingsmasker moet het stof filteren dat bij de toepassing ontstaat. Als u lange tijd bent blootgesteld aan luid lawaai, kunt u gehoorverlies lijden.

i) Let bij andere personen op een veilige afstand tot uw werkvlak. Eenieder die de werkplek betreedt, moet persoonlijke beschermingsmiddelen dragen. Afgebroken stukken van het werkstuk of gebroken toebehoren kunnen wegvliegen en verwondingen veroorzaken, ook buiten het directe werkgebied.

j) Pak het apparaat uitsluitend vast aan de geïsoleerde greepvlakken wanneer u werkzaamheden uitvoert waarbij het gereedschap met verborgen elektriciteitsleidingen of het eigen snoer in aanraking kan komen. Bij contact met een leiding waar spanning op staat, kunnen ook metalen onderdelen van het apparaat onder spanning komen te staan en een elektrische schok tot gevolg hebben.

k) Houd het elektrische gereedschap bij het starten altijd stevig vast. Bij starten op het volledige toerental kan het reactiemoment van de motor ertoe leiden dat het elektrische gereedschap wegdraait.

I) Gebruik zo mogelijk lijmtangen om het werkstuk vast te zetten. Houd nooit een klein werkstuk in de ene hand en het elektrische gereedschap in de andere terwijl u het gereedschap gebruikt.

Als u kleine werkstukken vastklemt, hebt u beide handen vrij voor een betere controle van het elektrische gereedschap. Bij het doorslijpen van ronde werkstukken zoals houten deuvels, stangen of buizen hebben deze de neiging om weg te draaien, waardoor het opzetgereedschap zich kan vastklemmen en naar u toe kan worden geslingerd.

m) Houd het aansluitsnoer weg van roterende opzetgereedschappen. Als u de controle over het apparaat verliest, kan het snoer worden doorgesneden of gegrepen en kan uw hand of arm in het roterende opzetgereedschap terecht-komen.

n) Leg het elektrische gereedschap nooit neer voordat het opzetgereedschap volledig tot stilstand is gekomen. Het roterende opzetgereedschap kan in contact komen met het vlak waarop het wordt neergelegd, zodat u de controle kunt verliezen over het elektrische gereedschap.

o) Draai na verwisseling van opzetgereedschappen of instellingen op het apparaat de spantang moer, de spankop of andere bevestigingselementen stevig vast. Losse bevestigings-elementen kunnen onverwacht verschuiven en tot controleverlies leiden; onbevestigde, roterende componenten worden dan met geweld uit het apparaat geslingerd.

p) Laat het elektrische gereedschap niet draaien terwijl u het draagt. Uw kleding kan door toevallig contact met het roterende opzetgereedschap worden gegrepen en het opzetgereedschap kan zich in uw lichaam boren.

q) Reinig regelmatig de ventilatiespleten van uw elektrische gereedschap. De motorventilator trekt stof in de behuizing, en een sterke opeen-hoping van metaalstof kan elektrische risico's veroorzaken.

r) Gebruik het elektrische gereedschap niet in de buurt van brandbare materialen. Vonken kunnen deze materialen doen ontvlammen.

s) Gebruik geen opzetgereedschappen die vloeibare koelstoffen nodig hebben. Het gebruik van water of andere vloeibare koelstoffen kan leiden tot een elektrische schok.

Overige veiligheidsvoorschriften voor alle toepassingen

Terugslag en passende veiligheidsmaatregelen

Een terugslag is een plotselinge reactie door een opzetgereedschap dat blijft haken of blokkeert, zoals een slijpschijf, schuurband, staalborstel enz. Het vasthaken of blokkeren leidt tot een abrupte stop van het roterende opzetgereedschap. Daardoor versnelt een ongecontroleerd elektrische gereedschap tegen de draairichting van het opzetgereedschap in.

Als bijv. een slijpschijf in het werkstuk haakt of blokkeert, kan de rand van de slijpschijf die in het werkstuk gaat, vastlopen en daardoor de slijpschijf doen uitbreken of een terugslag veroorzaken. De slijpschijf wordt dan naar de gebruiker of van hem weg bewogen, al naar gelang de draairichting van de schijf op het blokkeerpunt. Hierbij kunnen slijpschijven ook breken.

Een terugslag is het gevolg van onjuist of verkeerd gebruik van het elektrische gereedschap. Dit is te voorkomen door passende voorzorgsmaatregelen, zoals hieronder beschreven.

a) Houd het elektrische gereedschap goed vast en breng uw lichaam en armen in een positie waarin u de terugslagkrachten kunt opvangen. De bediener kan door passende veiligheidsmaatregelen de terugslagkrachten beheersen.
b) Werk bijzonder voorzichtig in de buurt van hoeken, scherpe randen enz. Voorkom dat de schijf uit het werkstuk terugslaat en vastloopt. De roterende schijf heeft de neiging vast te lopen bij hoeken, scherpe randen of wanneer hij afketst. Dit veroorzaakt verlies aan controle of een terugslag.
c) Gebruik geen getande zaagbladen. Dergelijke opzetgereedschappen veroorzaken vaak een terugslag of het verlies van de controle over het persluchtgereedschap.

d) Breng het opzetgereedschap altijd in dezelfde richting in het materiaal als waarin de snijkant het materiaal verlaat (dit is dezelfde richting als waarin de spanen worden uitgeworpen). Als het elektrische gereedschap in de verkeerde richting wordt voortbewogen, breekt de snijkant van het opzetgereedschap uit het werkstuk, waardoor het elektrische gereedschap in deze bewegingsrichting wordt getrokken.

e) Span het werkstuk bij gebruik van draaivijlen, doorslijpschijven, hogesnelheids-freesgereedschappen of hardmetaal-freesgereedschappen altijd goed vast. Al bij een geringe kanteling in de groef lopen deze opzetgereedschappen vast en kunnen ze een terugslag veroorzaken. Een vastlopende doorslijpschijf breekt gewoonlijk. Bij het vastlopen van draaivijlen, hogesnelheids-freesgereedschappen of hardmetaal-freesgereedschappen kan het opzetgereedschap uit de groef springen en tot verlies van de controle over het elektrische gereedschap leiden.

Aanvullende veiligheidsvoorschriften voor slijpen en doorslijpen

Bijzondere veiligheidsvoorschriften voor slijpen en doorslijpen:

a) Gebruik uitsluitend de voor uw elektrische gereedschap toegelaten slijpmiddelen en alleen voor de aanbevolen toepassingsmogelijkheden. Voorbeeld: slijp nooit met het zijvlak van een doorslijpschijf. Doorslijpschijven zijn bestemd voor het slijpen van materiaal met de rand van de schijf. Door zijdelingse krachtinwerking op deze slijpschijven kunnen ze breken.
b) Gebruik voor conische en rechte slijpstiften met schroefdraad alleen onbeschadigde stiften van de juiste grootte en lengte, zonder ondersnijding aan de schouder. Geschikte stiften verminderen de mogelijkheid van breuk.
c) Voorkom blokkeren van de doorslijpschijf en te hoge aandrukkracht. Slijp niet overmatig diep. Overbelasting van de doorslijpschijf verhoogt de kans op kantelen of blokkeren en dus de mogelijkheid van een terugslag of een breuk van de slijpschijf.

d) Mijd met uw hand de zone voor en achter de roterende doorslijpschijf. Als u de doorslijpschijf in het werkstuk van uw hand weg beweegt, kan in geval van een terugslag het elektrische gereedschap met de roterende schijf direct naar u geslingerd worden.

e) Als de doorslijpschijf vastloopt of als u het werk onderbreekt, schakelt u het apparaat uit en houdt u het rustig in het materiaal tot de schijf tot stilstand is gekomen. Probeer nooit de nog draaiende doorslijpschijf uit de snede te trekken, anders kan er een terugslag plaatsvinden. Stel de oorzaak van het vastlopen vast en los het probleem op.

f) Schakel het elektrische gereedschap niet opnieuw in zolang het zich in het werkstuk bevindt. Laat de doorslijpschijf eerst het volledige toerental bereiken, alvorens voorzichtig verder te gaan met het snijden. Anders kan de schijf zich vasthaken, uit het werkstuk springen of een terugslag veroorzaken.

g) Ondersteun platen of grote werkstukken om het risico van een terugslag door een vastgelopen doorslijpschijf te verminderen. Grote werkstukken kunnen onder hun eigen gewicht doorbuigen. Het werkstuk moet aan beide zijden van de schijf worden ondersteund, zowel in de buurt van de doorslijpsnede als aan de rand.

h) Wees bijzonder voorzichtig bij invalsnedes in bestaande wanden of andere materialen waarvan de samenstelling onbekend is. De doorslijpschijf kan bij het snijden in gas- of waterleidingen, elektrische leidingen of andere objecten een terugslag veroorzaken wanneer hij ingebracht wordt.

Aanvullende veiligheidsvoorschriften voor werkzaamheden met staalborstels

Bijzondere veiligheidsvoorschriften voor werkzaamheden met staalborstels:

a) Houd er rekening mee dat de staalborstel ook tijdens het gewone gebruik stukken staaldraad verliest. Overbelast de draden niet door een te hoge aandrukkeracht. Wegvliegende stukken draad kunnen zeer gemakkelijk door dunne kleding en/of de huid dringen.
b) Laat borstels vóór gebruik minstens één minuut met werksnelheid lopen. Let erop dat zich gedurende deze tijd geen andere persoon voor of in de lijn van de borstel bevindt. Tijdens de inlooptijd kunnen losse stukken staaldraad weg-vliegen.
c) Richt de roterende draadborstel van u af. Bij werkzaamheden met deze borstels kunnen kleine deeltjes en minieme stukjes draadstaal met hoge snelheid wegvliegen en in de huid binnendringen.

Veiligheidsvoorschriften voor boormachines

■ Verlies van de controle kan letsel veroorzaken.
Pak het apparaat alleen vast aan de geïsoleerde greepvlakken wanneer u werkzaamheden uitvoert waarbij het gereedschap met verborgen elektriciteitsleidingen of het eigen snoer in aanraking kan komen. Bij contact met een leiding waar spanning op staat, kunnen ook metalen onderdelen van het apparaat onder spanning komen te staan en een elektrische schok tot gevolg hebben.

Veiligheidsvoorschriften voor LED-lampen

LET OP! GEVAAR VOOR OOGLETSEL!

■ Richt de lichtstraal nooit rechtstreeks op mensen of dieren en kijk zelf nooit rechtstreeks in de lichtstraal van de LED-lampen.

Veiligheidsvoorschriften voor batterijen

LET OP!

Laat lege batterijen niet in het apparaat zitten, omdat zelfs tegen lekken beveiligde batterijen kunnen corroderen. Daardoor kunnen chemicallyën vrijkomen, die schadelijk zijn voor uw gezondheid resp. het apparaat onherstelbaar beschadigen. Laat batterijen niet achteloos liggen. Deze kunnen door kinderen of huisdieren worden ingeslikt. Ga in geval van inslikken onmiddellijk naar een dokter.

■ Haal de batterijen uit het apparaat als het langere tijd niet wordt gebruikt, om lekken te voorkomen.

■ Lekkende of beschadigde batterijen kunnen bij contact met de huid brandwonden veroorzaken. Gebruik daarom in dit geval geschikte veiligheidshandschoenen.

■ Zorg ervoor dat batterijen niet worden kortgesloten. Gooi geen batterijen in het vuur.

■ Batterijen mogen niet worden opgeladen. Er bestaat explosiegevaar!

Apparaatspecifieke veiligheidsvoorschriften voor transformators

Alleen voor gebruik binnenshuis!

WAARSCHUWING!

■ Stof van materialen zoals loodhoudende verf, sommige houtsoorten en metaal kunnen schadelijk zijn voor de gezondheid.
■ Het aanraken of inademen van deze stoffen kan een gevaar vormen voor degene die de machine bedient of personen die zich in de buurt bevinden.
■ Draag een veiligheidsbril en een stofmasker!

igheidstransformatorfail-safe

Smeltzekering

Ingebruikname

■ Gebruik het apparaat nooit voor doeleinden waarvoor het niet bestemd is en uitsluitend met originele onderdelen/accessoires. Het gebruik van andere onderdelen of ander toebehoren dan aanbevolen in de gebruiksaanwijzing, kan letselgevaar inhouden.

Batterij vervangen

Zorg ervoor dat het LED-licht is uitgeschakeld. Verwijder aan de achterkant van de greepring met LED File drie schroeven van het batterijklepje.
♦ Verwijder de lege batterij en vervang deze door een nieuwe (knoopcel LR41). Let bij het plaatsen op de juiste polariteit van de batterij.
- Sluit het batterijvak door de drie schroeven weer vast te draaien.

Gereedschap/spantang plaatsen/ verwisselen

♦ Druk op de asvergrendeling ^7 en houd deze ingedrukt.
♦ Draai de spanmoe ^5 tot de vergrendeling vastklikt.
♦ Draai de spanmoe 5 met de combisleutel 23 van de schroefdraad af.
♦ Verwijder een eventueel bevestigd werkstuk.
♦ Schuif eerst het beoogde gereedschap door de spanmoer 5 voordat u het in de bij de gereedschapsschacht passende spantang 18 steekt.
Druk op de asvergrendeling ^7 en houd deze ingedrukt.
♦ Steek de spantang ^18 in de schroefdraadinzet en schroef de spanmoer ^5 met de combisleutel ^23 vast op de schroefdraad.

Opzetgereedschap met spanstift 13 gebruiken:

OPMERKING

- Gebruik de schroevendraaierzijde van de combisleutel 23 voor het los- en vastdraaien van de schroef van de spanstiften 13.

- Plaats de spanstif13 zoals beschreven in het elektrische gereedschap.

♦ Draai met de combisleute ^23 de schroef van de spanstift ^13 los.

♦ Steek het gewenste opzetgereedschap tussen de beiden sluitringen op de schroef.

♦ Draai met de combisleute ^23 de schroef op de spanstift 13ast.

In- en uitschakelen / toerentalbereik instellen

Inschakelen / toerentalbereik instellen:

♦ Sluit de stekke 2 aan op de netvoedingsadapter door deze in de daarvoor bestemde insteekopening te steken (zie afb. A).

- Sluit het apparaat aan op de voeding door de stekker in het stopcontact te steken.

♦ Schuif de aan-/uitknop ^1 naar een positie tussen "5000" en "20000".

Uitschakelen:

♦ Schuif de aan-/uitknop1 naar de positie "OFF".

Greepring met LED-licht gebruiken

Houd de asvergrendeling ^7 ingedrukt en schroef de spanmoer ^5 tegen de wijzers van de klok in van de schroefdraad af.

♦ Laat de asvergrendeling7 los.

♦ Schroef daarna de greepring ^4 tegen de wijzers van de klok in van de schroefdraad af.

♦ Schroef de greepring met LED-lich ^6 met de wijzers van de klok mee op de schroefdraad.

Houd de asvergrendeling ^7 ingedrukt en schroef de spanmoer ^5 met de wijzers van de klok mee op de schroefdraad.

♦ Laat de asvergrendeling 7 los.

Zet de aan-/uitknop van het LED-lich op de stand "1" om het licht in te schakelen.

Zet de aan-/uitknop van het LED-lich op de stand "0" om het licht weer uit te schakelen.

Ga voor het weer aanbrengen van de greepring 4 in de omgekeerde volgorde te werk.

Aanwijzingen voor materiaalbewerking/gereedschap/toerentalbereik

- Gebruik de freesbito voor de bewerking van staal en ijzer met het hoogste toerental.

■ Bepaal het toerentalbereik voor bewerking van zink, zinklegeringen, aluminium, koper door dit uit te proberen op proefstukken.

■ Bewerk kunststoffen en materialen met een laag smelpunt in het lage toerentalbereik.

■ Bewerk hout met hoge toerentallen.

■ Voer reinigings-, polijst- en poetswerkzaamheden uit in het middelste toerentalbereik.

De volgende gegevens zijn niet-bindende aanbevelingen. Test in de praktijk ook zelf welk gereedschap en welke instelling het meest geschikt is voor het te bewerken materiaal.

Geschikt toerental instellen:

Cijfer op de toerentalregeling 1	Te bewerken materiaal
5000 Kunststof en materialen met laag smeltpunt
9000 Steen, keramiek
13000 Zacht hout, metaal
17000 Hardhout
20000 Staal

Toepassingsvoorbeelden / geschikt gereedschap kiezen:

Functie Accessoires Gebruik Overstand			(min-max) mm
Boren	HSS-boortjes 12	Houtbewerking 18-25 bij het kleinste boortje is de overstand 10 mm
Frezen	Freesbits 20	Uiteenlopende werkzaamheden, bijv. ronden, uithollen, vormen, groeven of sleuven maken	18-25
Graveren	Graveerbits 21	Markeren, knutselwerkzaamheden	18-25
Polijsten, ontroesten VOORZICHTIG! Oefen met het gereedschap slechts lichte druk uit op het werkstuk.	Metaalborstel 16	ontroesten 9-15
	Polijstschijven 14	Uiteenlopende metalen en kunststoffen bewerken, met name edelmetalen zoals goud of zilver	12-18
Schoonmaken	Kunststofborstels 19	Bijv. moeilijk toegankelijke kunststofbehuizingen of de omgeving van een deurslot schoonmaken	9-15
Slijpen	Slijpschijven 15	Slijpwerkzaamheden in steen, hout, fijne werkzaamheden in harde materialen, zoals keramiek of staallege-ingen	12-18
	Slijpbits 22		10
Doorslijpen	Doorslijpschijven 17 Metaal	Metaal, kunststof en hout bewerken	12-18

Let erop dat de maximale diameter van samengestelde slijplichamen en van slijpconussen en slijpstiften met schroefdraadinzet niet groter mag zijn dan 55 mm en die van schuurpapieraccessoires niet groter dan 80 mm.

OPMERKING

▶ De maximaal toegestane lengte van een spanstift bedraagt 33 mm.

Berg accessoires op in hun originele verpakking of bescherm de accessoires op een andere manier tegen beschadiging.

■ Berg accessoires droog en buiten bereik van agressieve stoffen op.

Tips en trucs

■ Wanneer u te veel druk uitoefent, kan het ingeklemde gereedschap breken en/of beschadigd raken. Voor optimale werkresultaten leidt u het gereedschap bij een gelijkblijvend toerentalbereik en geringe druk over het werkstuk.

■ Houd het apparaat bij doorslijpen altijd met beide handen vast.

■ Neem de gegevens in de tabel in acht om te voorkomen dat het uiteinde van de spil de bodem met gat van het slijpgereedschap raakt.

Onderhoud en reiniging

Het apparaat is onderhoudsvrij.

■ Verwijder vuil van het apparaat. Gebruik daar- voor een droge doek.

WAARSCHUWING!

Laat uw apparaten door het servicepunt of een elektricien repareren, en uitsluitend met originele vervangingsonderdelen. Op die manier blijft de veiligheid van het apparaat gewaarborgd.

WAARSCHUWING!

Laat de stekker of het snoer altijd vervangen door de fabrikant van het apparaat of diens klantenservice. Op die manier blijft de veiligheid van het apparaat gewaarborgd.

OPMERKING

▶ Niet vermelde reserveonderdelen (zoals koolborstels, schakelaars en netvoedingsadapter) kunt u bestellen via onze callcenters.

Afvoeren

De verpakking bestaat uit milieuvriendelijke materialen, die u via de plaatselijke recyclepunten kunt afvoeren.

eer elektrisch gereedschap niet bij het huisvuil!

Conform de Europese richtlijn 2012/19/EU moet afgedankt elektrisch gereedschap gescheiden worden ingezameld en op een milieuvriendelijke wijze worden gerecycled.

Over afvoermogelijkheden voor afgedankt elektrisch gereedschap kunt u informatie opvragen bij uw gemeentereiniging.

jen mogen niet bij het normale huisvuil worden gedeponeerd.

ledere consument is wettelijk verplicht batterijen af te geven bij een inzamelpunt in zijn gemeente/zijn stadsdeel of in de handel. Deze verplichting heeft tot doel batterijen tot afval te kunnen verwerken op een manier die het milieu ontlast. Lever batterijen alleen in als ze ontladen zijn.

Garantie van

U hebt op dit apparaat 3 jaar garantie vanaf de aankoopdatum. In geval van ge breken in dit product hebt u wettelijke rechten tegenover de verkoper van het product. Deze wettelijke rechten worden door onze hierna beschreven garantie niet beperkt.

Garantievoorwaarden

De garantieperiode geldt vanaf de datum van aankoop. Bewaar de originele kassabon. U hebt de bon nodig als bewijs van aankoop.

Als er binnen drie jaar vanaf de aankoopdatum van dit product een materiaal- of fabricagefout optreedt, wordt het product door ons - naar onze keuze - voor u kosteloos gerepareerd of vervangen. Voorwaarde voor deze garantie is dat binnen de termijn van drie jaar het defecte apparaat en het

aankoopbewijs (kassabon) worden overlegd en dat kort wordt omschreven waaruit het gebrek bestaat en wanneer het is opgetreden.

Wanneer het defect door onze garantie wordt gedekt, krijgt u het gerepareerde product of een nieuw product retour. Met de reparatie of vervanging van het product begint er geen nieuwe garantieperiode.

Garantieperiode en wettelijke aanspraken bij gebreken

De garantieperiode wordt door deze waarborg niet verlengd. Dat geldt ook voor vervangen en gerepareerde onderdelen. Eventueel al bij aankoop aanwezige schade en gebreken moeten meteen na het uitpakken worden gemeld. Voor reparaties na afloop van de garantieperiode worden kosten in rekening gebracht.

Garantieomvang

Het apparaat is op basis van strenge kwaliteitsnormen met de grootst mogelijke zorg vervaardigd en voorafgaand aan de levering nauwkeurig gecontroleerd.

De garantie geldt voor materiaal- of fabricagefouten. Deze garantie geldt niet voor productonderdelen die blootstaan aan normale slijtage en derhalve als aan slijtage onderhevige onderdelen kunnen worden aangemerkt, of voor beschadigingen aan breekbare onderdelen, bijv. schakelaars, accu's, bakvormen of onderdelen die van glas zijn gemaakt.

Deze garantie vervalt wanneer het product is beschadigd, ondeskundig is gebruikt of is gerepareerd. Voor deskundig gebruik van het product moeten alle in de gebruiksaanwijzing beschreven aanwijzingen precies worden opgevolgd. Gebruiksdoeleinden en handelingen die in de gebruiksaanwijzing worden afgeraden of waarvoor wordt gewaarschuwd, moeten beslist worden vermeden.

Het product is uitsluitend bestemd voor privégebruik en niet voor bedrijfsmatige doeleinden. Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparaties die niet door ons erkend servicefiliaal zijn uitgevoerd, vervalt de garantie.

Afhandeling bij een garantiekwestie

Voor een snelle afhandeling van uw aanvraag neemt u de volgende aanwijzingen in acht:

■ Houd voor alle aanvragen de kassabon en het artikelnummer (bijv. IAN 12345) als aankoopbewijs bij de hand.

■ Het artikelnummer vindt u op het typeplaatje, in het product gegraveerd, op de titelpagina van de gebruiksaanwijzing (linksonder) of als sticker op de achter- of onderkant van het product.

■ Als er fouten in de werking of andere gebreken optreden, neemt u eerst contract op met de hierna genoemde serviceafdeling, telefonisch of via e-mail.

■ Een als defect geregistreerd product kunt u dan zonder portokosten naar het aan u doorgegeven serviceadres sturen. Voeg het aankoopbewijs (kassabon) bij en vermeld waaruit het gebrek bestaat en wanneer het is opgetreden.

Op www.lidl-service.com kunt u deze en vele andere handboeken, productvideo's en software downloaden.

Service

NL

Service Nederland

Let op: het volgende adres is geen serviceadres. Neem eerst contact op met het opgegeven serviceadres.

Vertaling van de oorspronkelijke conformiteitsverklaring

Wij, KOMPERNASS HANDELS GMBH, documentverantwoordelijke persoon: de heer Semi Uguzlu, BURGSTR. 21, DE - 44867 BOCHUM, Duitsland, verklaren hierbij dat dit product voldoet aan de volgende normen, normatieve documenten en EU-richtlijnen:

Machinerichtlijn

(2006/42/EC)

EG-laagspanningsrichtlijn

(2014/35/EU)

Elektromagnetische compatibiliteit

(2014/30/EU)

RoHS-richtlijn

(2011/65/EU)*

* De volledige verantwoordelijkheid voor het afgeven van deze conformiteitsverklaring ligt bij de fabrikant. Het hierboven beschreven object van de verklaring voldoet aan de voorschriften van de Richtlijn 2011/65/EU van het Europees Parlement en de Raad van 8 juni 2011 aangaande de beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten.

Toegepaste geharmoniseerde normen:

EN 60745-1:2009/A11:2010

EN 60745-2-1:2010, EN 60745-2-23:2013

EN 55014-1:2006/A2:2011

EN 55014-2:1997/A2:2008

EN 61000-3-2:2014

EN 61000-3-3:2013

EN 61558-1:2006/A1:2009

EN 61558-2-6:2009

Typeaanduiding van het apparaat:

Modelbouw- en graveeraparaat PMGS 12 D3

Productiejaar: 05-2017

Serienummer: IAN 283031

Bochum, 10-05-2017

- Kwaliteitsmanager -

Technische wijzigingen vanwege verdere ontwikkeling voorbehouden.

Obsah

Úvod 60
