BEDIENUNGSANLEITUNG PGG 15 D3 PARKSIDE

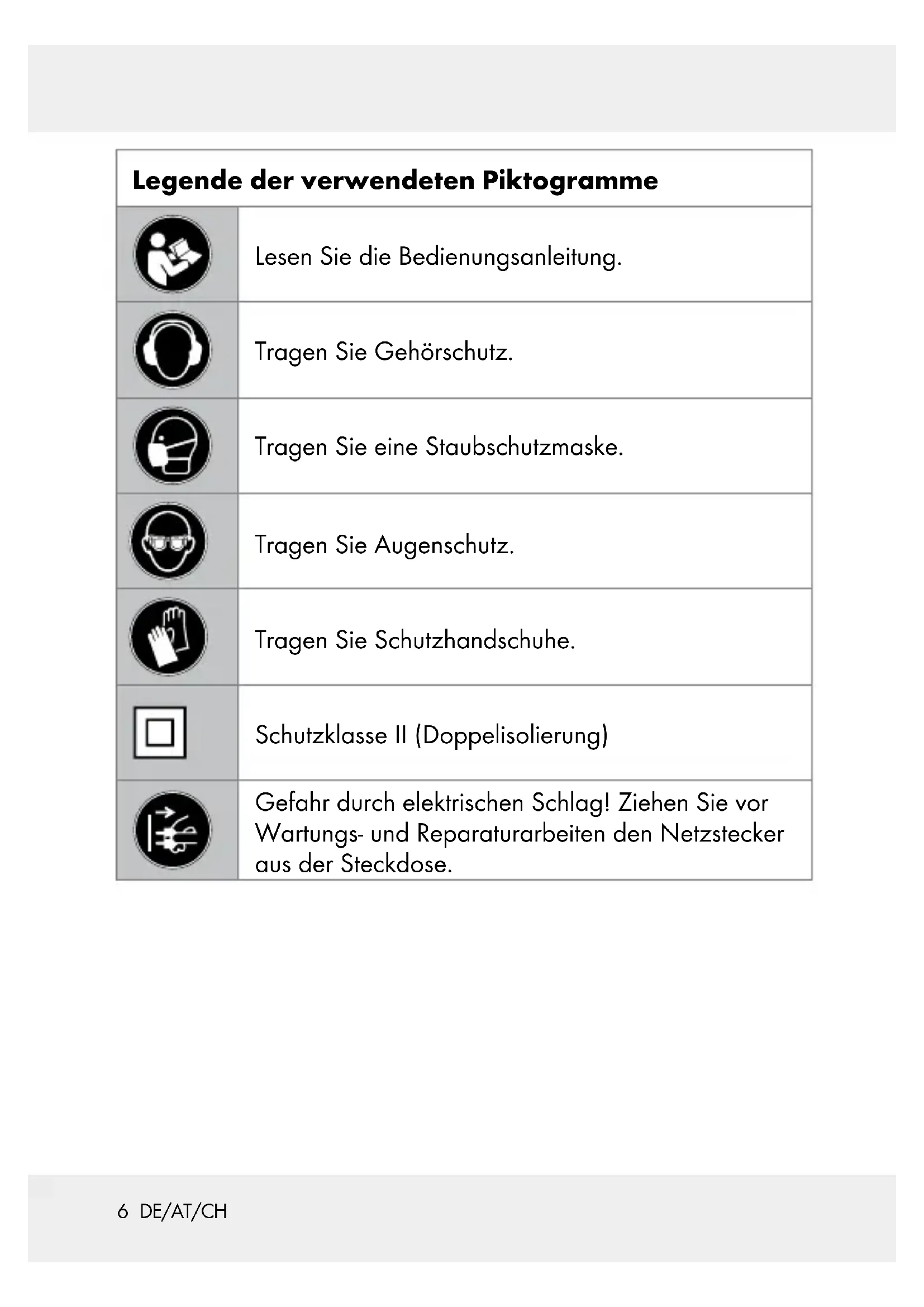

75 DE/AT/CH Legende der verwendeten Piktogramme ............................................................ Seite 6 Einleitung ...................................................................... Seite 7 Bestimmungsgemäße Verwendung ................................. Seite 7 Teilebeschreibung ............................................................ Seite 8 Lieferumfang ..................................................................... Seite 8 Technische Daten ............................................................. Seite 8 Allgemeine Sicherheitshinweise für Elektrowerkzeuge ....................................... Seite 10 Inbetriebnahme ...................................................... Seite 15 Ein- / Ausschalten.............................................................. Seite 16 Hubtiefe einstellen ............................................................ Seite 16 Gravierspitze auswechseln .............................................. Seite 17 Gravuren erstellen ............................................................ Seite 18 Wartung und Reinigung .................................. Seite 18 Entsorgung .................................................................. Seite 19 Service ............................................................................ Seite 20 Abwicklung im Garantiefall ............................................. Seite 20 Service .............................................................................. Seite 21 Garantie ........................................................................ Seite 22 Original-Konformitätserklärung .............. Seite 236 DE/AT/CH Legende der verwendeten Piktogramme Lesen Sie die Bedienungsanleitung. Tragen Sie Gehörschutz. Tragen Sie eine Staubschutzmaske. Tragen Sie Augenschutz. Tragen Sie Schutzhandschuhe. Schutzklasse II (Doppelisolierung) Gefahr durch elektrischen Schlag! Ziehen Sie vor Wartungs- und Reparaturarbeiten den Netzstecker aus der Steckdose.7 DE/AT/CH Graviergerät PGG 15 D3 Einleitung Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicher- heitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrie- ben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus. Bestimmungsgemäße Verwendung Dieses Produkt ist zum Gravieren oder Verzieren von Materialien wie Metall, Kunststoff, Glas, Keramik, Holz, und Leder vorgesehen. And ere Verwendungen oder Veränderungen des Produkts gelten als nicht bestimmungsgemäß und können zu Risiken wie Lebensgefahr

Verletzungen und Beschädigungen führen. Für aus bestimmungs- widriger Verwendung entstandene Schäden übernimmt der Her- steller keine Haftung. Das Produkt ist nicht für den gewerblichen Einsatz oder für andere Einsatzbereiche bestimmt.8 DE/AT/CH Teilebeschreibung

Gravierspitzenarretierung

Gravierschablonen Lieferumfang 1 Graviergerät PGG 15 D3 4 Gravierschablonen 1 Bedienungsanleitung Technische Daten Bemessungsspannung: 230 V (Wechselstrom), 50 Hz Betriebsart: periodischer Aussetzbetrieb: S3 20 % Hinweis: Eine Einschaltdauer (in %) gibt explizit die maximale kontinuierliche Nutzung und die darauffolgende Ruhe- zeit an. In diesem Fall benötigt das Werk- zeug nach zwei Minuten Betriebszeit beispielsweise eine Abkühlphase von acht Minuten. Bemessungsstrom: 0,15 A Hubzahl: 6000 min Gewicht ca.: 370 g9 DE/AT/CH Geräuschemissionswert: Messwert für Geräusch ermittelt entsprechend EN 60745. Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise: Schalldruckpegel : 71,1 dB (A) Unsicherheit K: 3 dB Schallleistungspegel : 82,7 dB(A) Unsicherheit K: 3 dB Gehörschutz tragen! Schwingungsgesamtwert: Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745 Schwingungsgesamtwert: 1,457 m / s

Unsicherheit K: 1,5 m / s

HINWEIS Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem genormten Messverfahren gemessen worden und kann für den Vergleich von Produkten ver wendet werden. Der angegebene Schwingu ngsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden.10 DE/AT/CH Der Schwingungspegel wird sich entsprechend dem Einsatz des Produkts verändern und kann in manchen Fällen über dem in diesen Anweisungen angegebenen Wert liegen. Die Schwin- gungsbelastung könnte unterschätzt werden, wenn das Pro- dukt regelmäßig in solcher Weise verwendet wird. Versuchen Sie, die Belastung durch Vibrationen so gering wie möglich zu halten. Beispielhafte Maßnahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Gebrauch des Werkzeugs und die Begrenzung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus zu berücksichtigen (beispielweise Zeiten, in denen das Produkt abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft). Allgemeine Sicherheitshinweise für Elektrowerkzeuge Lesen Sie alle Sicherheitshinweise und Anweisungen! Versäumnisse bei der Einhaltung der Sicherheitshinweise und An- weisungen können elektrischen Schlag, Brand und / oder schwere Verletzungen verursachen! Bewahren Sie alle Sicherheitshinweise und Anweisun- gen für die Zukunft auf.11 DE/AT/CH Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerk- zeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netz- kabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel). Arbeitsplatzsicherheit

1) Halten Sie Ihren Arbeitsbereich sauber und gut be-

leuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.

2) Arbeiten Sie mit dem Elektrowerkzeug nicht in ex-

plosionsgefährdeter Umgebung, in der sich brenn- bare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

Halten Sie Kinder und andere Persone n während der Benutzung des Elektrowerkzeugs fern. Bei Ab- lenkung können Sie die Kontrolle über das Elektrowerkzeug verlieren. Elektrische Sicherheit

1) Der Anschlussstecker des Elektrowerkzeuges muss

in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutz geerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

2) Vermeiden Sie Körperkontakt mit geerdeten

Oberflächen wie von Rohren, Heizungen, Herden12 DE/AT/CH und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrische n Schlag, wenn Ihr Körper geerdet ist.

3) Halten Sie Elektrowerkzeuge von Regen oder

Nässe fern. Das Eindringen von Wasser in ein Elektrowerk- zeug erhöht das Risiko eines elektrischen Schlages.

4) Zweckentfremden Sie das Kabel nicht, um das Elek-

trowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder ver- wickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

5) Wenn Sie mit einem Elektrowerkzeug im Freien ar-

beiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlänge- rungskabels verringert das Risiko eines elektrischen Schlages.

6) Wenn der Betrieb des Elektrowerkzeuges in feuch-

ter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages. Sicherheit von Personen

1) Seien Sie aufmerksam, achten Sie darauf, was Sie

tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elekt- rowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten13 DE/AT/CH stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.

2) Tragen Sie persönliche Schutzausrüstung und im-

mer eine Schutzbrille. Das Tragen persönlicher Schutz- ausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.

3) Vermeiden Sie eine unbeabsichtigte

Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und / oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie bei m Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Elektrowerkzeug einge- schaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

4) Entfernen Sie Einstellwerkzeuge oder Schrauben-

schlüssel, bevor Sie das Elektrowerkzeug einschal- ten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.

Vermeiden Sie eine abnormale Körp erhaltung. Sor- gen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.

6) Tragen Sie geeignete Kleidung. Tragen

Sie keine weite Kleidung oder Schm uck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegen- den Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.14 DE/AT/CH

7) Wenn Staubabsaug- und -auffangeinrichtungen

montiert werden können, vergewissern Sie sich, dass diese an geschlossen sind und richtig verwen-

et werden. Verwendung einer Staubabsaugung kann Ge- fährdungen durch Staub verringern. Verwendung und Behandlung des Elektrowerkzeuges

1) Überlasten Sie das Gerät nicht. Verwenden Sie für

Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

2) Benutzen Sie kein Elektrowerkzeug, dessen Schal-

ter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

3) Ziehen Sie den Stecker aus der Steckdose

und / oder entfernen Sie den Akku, bevor Sie Ge- räteeinstellungen vornehmen, Zubehörteile wech- seln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.

Bewahren Sie unbenutzte Elektrow erkzeuge außer- halb der Reichweite von Kindern auf. Lassen Sie Personen das Elektrowerkzeug nicht benutzen, die mit diesem nicht vertraut sind oder diese An- weisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.15 DE/AT/CH

Pflegen Sie Elektrowerkzeuge mit S orgfalt. Kontrol- lieren Sie, ob bewegliche Teile einwandfrei funkti- onieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerk- zeuges reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

6) Halten Sie Schneidwerkzeuge scharf und sauber.

Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneid- kanten verklemmen sich weniger und sind leichter zu führen.

7) Verwenden Sie Elektrowerkzeug, Zubehör,

Einsatzwerkzeuge usw. entsprechend diesen An- weisungen. Berücksichtigen Sie dabei die Arbeits- bedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgese- henen Anwendungen kann zu gefährlichen Situationen führen. Service

assen Sie Ihr Elektrowerkzeug nur vo n qualifizier- tem Fachpersonal und nur mit Original-Ersatztei- len reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt. Inbetriebnahme Verwenden Sie das Produkt niemals zweckentfremdet und nur mit Originalteilen / -zubehör. Der Gebrauch anderer als in der16 DE/AT/CH Bedienungsanleitung empfohlener Teile oder anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten. Ein- / Ausschalten Stecken Sie den Netzstecker in eine Steckdose. Einschalten: Halten Sie den EIN- / AUS-Schalter

gedrückt. Ausschalten: Lassen Sie den EIN- / AUS-Schalter

wieder los. Hubtiefe einstellen Mit dem Drehregler Hubzahl

wird die Eindringtiefe der Gravur eingestellt. Eine niedrige Einstellung reicht für die gängigsten Anwendungen meist bereits aus. Drehen Sie den Drehregler Hubzahl

in Richtung +, um die Eindringtiefe zu erhöhen.

Material Metall Glas Holz Kunst- stoff Keramik Leder17 DE/AT/CH Drehen Sie den Drehregler Hubzahl

in Richtung –, um die Eindringtiefe zu verringern. Hinweis: Achten Sie beim Erhöhen der Eindringtiefe darauf, den Drehregler Hubzahl

nicht zu weit in Richtung + zu dre- hen. Ansonsten schrauben Sie den Schalter vom Produkt ab. Gravierspitze auswechseln VORSICHT! VERLETZUNGSGEFAHR! Schalten Sie vor allen Arbeiten am Produkt das Produkt aus und ziehen Sie den Netzstecker. Wechseln Sie die Gravierspitze

aus, sobald diese abge- nutzt ist und nicht mehr die gewünschten Gravierergebnisse liefert. Drehen Sie die Gravierspitzenarretierung

gegen den Uhrzeigersinn, bis sich die Gravierspitze entnehmen lässt. Hinweis: Entsprechende Gravierspitzen sind im Fachhandel erhältlich. Entfernen Sie Feder und Unterlegscheibe. Hinweis: Die Feder steht unter Spannung! Schieben Sie Unterlegscheibe und Feder auf eine neue Gra- vierspitze

. Setzen Sie diese anschließend ein und drehen Sie die Gravierspitzenarretierung

zur Verriegelung im Uhrzeigersinn, bis sie fest ist. Vergewissern Sie sich, dass die Gravierspitze

korrekt fixiert ist.18 DE/AT/CH Gravuren erstellen Mit dem Produkt können Sie kreative, individuelle Gravuren erstel- len. So lassen sich beispielsweise Ihre Wertgegenstände identifi- zieren. Sie können Zahlen und Buchstaben auf Metall, Glas, Holz, Kunststoff, Keramik und Leder aufbringen. Verwenden Sie hierfür die im Lieferumfang enthaltenen Gravierschablonen

Halten Sie das Produkt angewinkelt, so wie Sie einen Stift halten. Der Arm soll dabei auf dem Tisch aufliegen. Führen Sie die Gravierspitze

mit leichtem Anpressdruck über das Werkstück. Die Vorschubgeschwindigkeit üben Sie am besten an überschüssigen Materialien. Hinweis: Die im Lieferumfang enthaltene Gravierspitze

ist aus Wolframstahl gefertigt. Sie ist daher nicht geeignet, um elektronische Medien wie CDs, DVDs usw. zu gravieren. Diese Materialien und deren Lesbarkeit könnten beschädigt werden. Wartung und Reinigung

GEFAHR DURCH ELEKTRI-

SCHEN SCHLAG! Ziehen Sie vor Wartungs- und Reparaturarbeiten den Netzstecker aus der Steckdose. Reinigen Sie das Produkt regelmäßig, am besten immer direkt nach Abschluss der Arbeit. Verwenden Sie zum Reinigen des Gehäuses ein trockenes Tuch. Verwenden Sie niemals Benzin, Lösungsmittel oder Reiniger, die Kunststoff angreifen.19 DE/AT/CH Entsorgung Die Verpackung besteht aus umweltfreundlichen Materi- alien, die Sie über die örtlichen Recyclingstellen entsor- gen können. Der Grüne Punkt gilt nicht für Deutschland.

Beachten Sie die Kennzeichnung der Verpackungsma- terialien bei der Abfalltrennung, diese sind gekenn- zeichnet mit Abkürzungen (a) und Nummern (b) mit folgender Bedeutung: 1–7: Kunststoffe / 20–22: Papier und Pappe / 80–98: Verbundstoffe. Das Produkt und die Verpackungsmaterialien sind recycelbar, entsorgen Sie diese getrennt für eine bes- sere Abfallbehandlung. Das Triman-Logo gilt nur für Frankreich. Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung. Werfen Sie Ihr Produkt, wenn es ausge dient hat, im Inte- resse des Umweltschutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öffnungszeiten können Sie sich bei Ihrer zuständigen Verwaltung informieren.20 DE/AT/CH Service Lassen Sie Ihr Produkt von der Servicestelle oder einer Elektro- fachkraft und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Produkts erhalten bleibt. Lassen Sie den Austausch des Steckers oder der Netzleitung immer vom Hersteller des Produkts oder seinem Kundendienst ausführen. Damit wird sichergestellt, dass die Sicherheit des Produkts erhalten bleibt. Lassen Sie Ihr Elektrowerkzeug durch eine Elektrofachkraft reparieren Dieses Elektrowerkzeug entspricht den einschlägigen Sicherheitsbestimmungen. Reparaturen dürfen nur von einer Elektrofachkraft ausgeführt werden, indem Originalersatzteile verwendet werden; anderenfalls können Unfälle für den Benutzer entstehen. Abwicklung im Garantiefall Um eine schnelle Bearbeitung ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen: Bitte halten Sie für alle Anfragen den Kassenbon und die Artikel- nummer (z. B. IAN 123456) als Nachweis für den Kauf bereit.21 DE/AT/CH Die Artikelnummer entnehmen Sie bitte dem Typenschild, einer Gravur, auf dem Titelblatt ihrer Anleitung (unten links) oder als Aufkleber auf der Ruck- oder Unterseite. Sollten Funktionsfehler oder sonstige Mangel auftreten kontaktie- ren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail. Ein als defekt erfasstes Produkt können Sie dann unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Service Service Deutschland Tel.: 0800 5435 111 (kostenfrei aus dem dt. Festnetz / Mobilfunknetz) E-Mail: owim@lidl.de Service Österreich Tel.: 0820 201 222 (0,20 €/min) E-Mail: owim@lidl.at Service Schweiz Tel.: 0842 665566 (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.) E-Mail: owim@lidl.ch

IAN 28512722 DE/AT/CH

Garantie Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig pro- duziert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt. Sie erhalten auf dieses Produkt 3 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nach- weis für den Kauf benötigt. Tritt innerhalb von 3 Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produktteile, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und daher als Ver- schleißteile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind.23 DE/AT/CH Original-Konformitätserklärung Wir, OWIM GmbH & Co. KG, Stiftsbergstraße 1, DE-74167 Neckarsulm, DEUTSCHLAND, erklären in alleiniger Verantwor- tung, dass das Produkt: Graviergerät PGG 15 D3, Modell-Nr.: HG02563, Version: 04 / 2017, auf das sich diese Erklärung bezieht, mit den Normen / normativen Dokumenten der 2006/42/EG, 2014/30/EU, 2011/65/EU übereinstimmt. Angewandte harmonisierte Normen: EN 60745-1/A11:2010 EN ISO 12100:2010 EN 55014-1:2006/A2: 2011 EN 55014-2: 2015 EN 61000-3-2:2014 EN 61000-3-3:2013 IEC 62321-4 (2013) Ed. 1.0
