BEDIENUNGSANLEITUNG PGG 15 B1 PARKSIDE

1. Arbeitsplatz-Sicherheit ........................................................ Seite 83

2. Elektrische Sicherheit .......................................................... Seite 84

3. Sicherheit von Personen ..................................................... Seite 85

4. Verwendung und Behandlung des Elektrowerkzeugs ...... Seite 86

5. Service ................................................................................. Seite 87

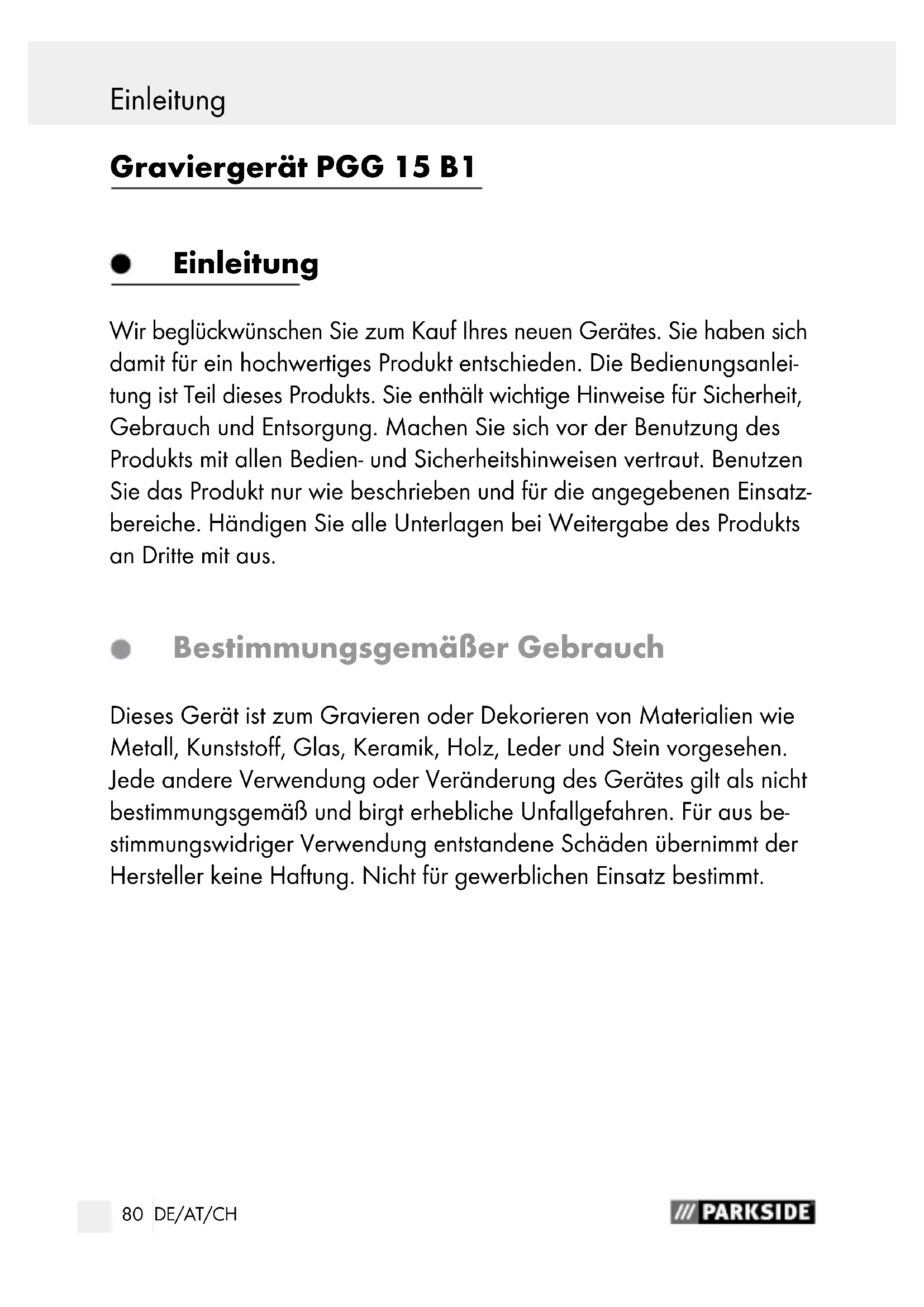

Bedienung .......................................................................... Seite 87 Ein- / ausschalten ..................................................................... Seite 88 Hubtiefe einstellen ................................................................... Seite 88 Gravierspitze auswechseln ..................................................... Seite 88 Arbeitshinweise ....................................................................... Seite 89 Reinigung ............................................................................ Seite 90 Service ................................................................................... Seite 90 Garantie ............................................................................... Seite 90 Entsorgung ......................................................................... Seite 92 Original-EG-Konformitätserklärung / Hersteller ............................................................................. Seite 93 Inhaltsverzeichnis80 DE/AT/CH Einleitung Graviergerät PGG 15 B1 Einleitung Wir beglückwünschen Sie zum Kauf Ihres neuen Gerätes. Sie haben s ich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanlei- tung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatz- bereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus. Bestimmungsgemäßer Gebrauch Dieses Gerät ist zum Gravieren oder Dekorieren von Materialien wie Metall, Kunststoff, Glas, Keramik, Holz, Leder und Stein vorgesehen. Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für aus be- stimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Nicht für gewerblichen Einsatz bestimmt. Einleitung81 DE/AT/CH Einleitung Einleitung Ausstattung

Gravierspitzenarretierung

Gravierschablonen Lieferumfang 1 Graviergerät PGG 15 B1 2 Gravierschablonen 1 Bedienungsanleitung Technische Daten Nennspannung: 230 V∼ 50 Hz Betriebsart: periodischer Aussetzbetrieb: S3 20 % Hinweis: Eine Einschaltdauer (in %) gibt explizit die maximale kontinuierliche Nutzung und die darauffolgende Ruhezeit an. In diesem Fall benötigt das Werkzeug nach zwei Minuten Betriebszeit beispielsweise eine Abkühlphase von acht Minuten. Nennstrom: 0,15 A Hubzahl: 6000 min

Gewicht ca.: 370 g82 DE/AT/CH Geräusch- und Vibrationsinformationen: Messwert für Geräusch ermittelt entsprechend EN 60745. Der A-be- wertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise: Schalldruckpegel: 74,4 dB(A) Schallleistungspegel: 85,4 dB(A) Unsicherheit K: 3 dB Gehörschutz tragen! Bewertete Beschleunigung, typischerweise: Hand- / Armvibration: 1,582 m / s

Unsicherheit K = 1,5 m / s

Der in diesen Anweisungen angegebene Schwin- gungspegel ist entsprechend einem in EN 60745 genormten Messver- fahren gemessen worden und kann für den Gerätevergleich verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu ein

einleitenden Einschätzung der Aussetzung verwendet werden. Der Schwingungspegel wird sich entsprechend dem Einsatz des Elektro- werkzeugs verändern und kann in manchen Fällen über dem in diesen Anweisungen angegebenen Wert liegen. Die Schwingungsbelastung könnte unterschätzt werden, wenn das Elektrowerkzeug regelmäßig in solcher Weise verwendet wird. Hinweis: Für eine genaue Abschätzung der Schwingungsbelastung während eines bestimmten Arbeitszeitraumes sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungs- belastung über den gesamten Arbeitszeitraum deutlich reduzieren. Einleitung Allgemeine Sicherheitshinweise für Elektrowerkzeuge83 DE/AT/CH Einleitung Allgemeine Sicherheitshinweise für Elektrowerkzeuge Lesen Sie alle Sicherheitshinweis

und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektri- schen Schlag, Brand und / oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerk zeuge (mit Netzkabel) und auf akkube triebene Elektrowerkzeuge (ohne Netzkabel).

1. Arbeitsplatz-Sicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung und unbeleuchtete Arbeitsbereiche können zu Unfällen führen. b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explo- sionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerk- zeuge erzeugen Funken, die den Staub oder die Dämpfe entzün- den können. c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren. Allgemeine Sicherheitshinweise für Elektrowerkzeuge84 DE/AT/CH

2. Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise

erändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken

Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages. d) Zweckentfremden Sie das Kabel nicht, um das Elekt- rowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages. e) Wenn Sie mit einem Elektrowerkzeug im Freien arbei- ten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels ver- ringert das Risiko eines elektrischen Schlages. f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstrom- schutzschalters vermindert das Risiko eines elektrischen Schlages. Allgemeine Sicherheitshinweise für Elektrowerkzeuge Allgemeine Sicherheitshinweise für Elektrowerkzeuge85 DE/AT/CH Allgemeine Sicherheitshinweise für Elektrowerkzeuge

3. Sicherheit von Personen

Seien Sie stets aufmerksam, achten Sie darauf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektro werkzeug, wenn Sie müde sind oder unter dem Einfluss von Dro- gen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen. b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, ver- ringert das Risiko von Verletzungen. c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug aus- geschaltet ist, bevor Sie es an die Stromversorgung anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät bereits eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

Entfernen Sie Einstellwerkzeuge oder Schraubenschlüs sel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen. e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren. f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung Allgemeine Sicherheitshinweise für Elektrowerkzeuge86 DE/AT/CH und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. g) Wenn Staubabsaug- und -auffangeinrichtungen mon- tiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

4. Verwendung und Behandlung

des Elektrowerkzeugs a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicher

im angegebenen Leistungsbereich. b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. c) Ziehen Sie den Stecker aus der Steckdose, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wech- seln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges. d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollie- ren Sie, ob bewegliche Teile einwandfrei funktionieren Allgemeine Sicherheitshinweise für Elektrowerkzeuge Allgemeine Sicherheitshinweise für … / Bedienung87 DE/AT/CH Allgemeine Sicherheitshinweise für Elektrowerkzeuge und nicht klemmen, ob Teile gebrochen oder so beschä- digt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen. g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatz- werkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elekt- rowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen repa- rieren. Damit wird sichergestellt, dass die Sicherheit des Elektro- werkzeugs erhalten bleibt. Bedienung Verwenden Sie das Gerät niemals zweckentfremdet und nur mit Origi- nalteilen / -zubehör. Der Gebrauch anderer als in der Bedienungsanleitung empfohlener Teile oder anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten. Allgemeine Sicherheitshinweise für … / Bedienung88 DE/AT/CH Ein- / ausschalten Stecken Sie den Netzstecker in eine Steckdose. Einschalten: Drücken Sie den EIN- / AUS-Schalter

Ausschalten: Lassen Sie den EIN- / AUS-Schalter

wieder los. Hubtiefe einstellen Mit dem Drehregler Hubzahl

wird die Eindringtiefe der Gravur ein- gestellt. Eine niedrige Einstellung reicht für die gängigsten Anwendungen meist bereits aus. Drehen Sie den Drehregler Hubzahl

in Richtung +, um die Eindringtiefe zu erhöhen. Drehen Sie den Drehregler Hubzahl

in Richtung –, um die Eindringtiefe zu verringern. Hinweis: Achten Sie beim Erhöhen der Eindringtiefe darauf, den Drehregler Hubzahl

nicht zu weit in Richtung + zu drehen. Ansons- ten schrauben Sie den Schalter vom Gerät ab. Gravierspitze auswechseln VERLETZUNGSGEFAHR! Schalten Sie vor allen Arbeiten am Gerät das Gerät aus und ziehen Sie den Netzstecker. Bedienung Bedienung89 DE/AT/CH Bedienung Wechseln Sie die Gravierspitze

aus, sobald diese abgenutzt ist und nicht mehr die gewünsch ten Gravierergebnisse liefert. Drehen Sie die Gra vierspitzenarretierung

gegen den Uhrzeiger sinn bis sich die Gravierspitze

entnehmen lässt. Entfernen Sie Feder und Unterlegscheibe. Schieben Sie Unterlegscheibe und Feder auf eine neue Graviers- pitze

. Setzen Sie diese anschließend ein und drehen Sie die Gravierspitzenarretierung

zur Verriegelung im Uhrzeigersinn. Vergewissern Sie sich, dass die Gravierspitze

korrekt fixiert ist. Arbeitshinweise Mit dem Mini-Gravierer können Sie kreative, individuelle Gravuren erst ellen. So lassen sich beispielsweise Ihre Wertgegenstände identifizieren. Sie können Zahlen und Buchstaben auf Metall, Glas, Holz, Kunststoff, Keramik, Stein und Leder aufbringen. Verwenden Sie hierfür die im Lie- ferumfang enthaltenen Gravierschablonen

, siehe Abbildung A und B. Halten Sie das Gerät angewinkelt, so wie Sie einen Stift halten. Der Arm soll dabei auf dem Tisch aufliegen. Führen Sie die Gravierspitze

mit geringem Anpressdruck über das Werkstück. Die Vorschubgeschwindigkeit üben Sie am besten an überschüssigen Materialien. Hinweis: Die im Lieferumfang enthaltene Gravierspitze

ist aus Wolframstahl gefertigt. Sie ist daher nicht geeignet, um elektronische Medien wie CDs, DVDs usw. zu gravieren. Diese Materialien und deren Lesbarkeit könnten beschädigt werden. Bedienung90 DE/AT/CH Reinigung Ziehen Sie vor allen Reinigungs- und Wartungsar- beiten den Netzstecker aus der Steckdose. Entfernen Sie Verschmutzungen vom Gerät. Verwenden Sie dazu ein trockenes Tuch. Service Lassen Sie Ihre Geräte von der Servi- cestelle oder einer Elek trofachkraft und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt. Lassen Sie den Austausch des Stecke

oder der Netzleitung immer vom Hersteller des Ger ätes oder seinem Kundendienst ausführen. Damit wird sicher- gestellt, dass die Sicherheit des Gerätes erhalten bleibt. Hinweis: Nicht aufgeführte Ersatzteile (wie z.B. Kohlebürsten, Schal ter) können Sie über unsere Callcenter bestellen. Garantie Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kauf- datum. Das Gerät wurde sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Bitte bewahren Sie den Kassenbon als Nachweis für den Kauf auf. Bitte setzen Sie sich im Garantiefall mit Ihrer Servicestelle telefonisch in Verbindung. Nur so kann eine kostenlose Einsendung Ihrer Ware gewährleistet werden. Reinigung / Service / Garantie Garantie91 DE/AT/CH Reinigung / Service / Garantie Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Transportschäden, Verschleißteile oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter oder Akkus. Das Produkt ist ledig- lich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwen- dung und bei Eingriffen, die nicht von unserer autorisierten Service- Niederlassung vorgenommen wurden, erlischt die Garantie. Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt. Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden, spätestens aber zwei Tage nach Kaufdatum. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Service Schweiz Tel.: 0842 665566 (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.) E-Mail: kompernass@lidl.ch IAN 108142 Entsorgung Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können. Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012 / 19 / EU über Elektro- und Elekt- ronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung. Garantie / Entsorgung Original-EG-Konformitätserklärung / Hersteller93 DE/AT/CH Garantie / Entsorgung Original-EG-Konformitätserklärung / Hersteller Wir, KOMPERNASS HANDELS GMBH, Dokumente

verantwortlicher: Herr Semi Uguzlu, BURGSTRASSE 21 , 44867 BOCHUM, DEUTSCHLAND, erklären hiermit, dass dieses Produkt mit den folgenden Normen, nor- mativen Dokumenten und EG-Richtlinien übereinstimmt: Maschinenrichtlinie (2006 / 42 / EC) EG-Niederspannungsrichtlinie (2006 / 95 / EC) Elektromagnetische Verträglichkeit (2004 / 108 / EC) RoHS Richtlinie (2011 / 65 / EU) angewandte harmonisierte Normen: EN 60745-1/A11:2010 EN ISO 12100:2010 EN 55014-1/A2:2011 EN 55014-2/A2:2008 EN 61000-3-2/A2:2009 EN 61000-3-3:2008 Typ / Gerätebezeichnung: Graviergerät PGG 15 B1 Original-EG-Konformitätserklärung / Hersteller94 DE/AT/CH Herstellungsjahr: 03–2015 Seriennummer: IAN 108142 Bochum, 31.03.2015 Semi Uguzlu - Qualitätsmanager - Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten. Original-EG-Konformitätserklärung / HerstellerKOMPERNASS HANDELS GMBH BURGSTRASSE 21 44867 BOCHUM GERMANY
