GRAVEUR

Käännä ennen lukemista kuvallinen sivu esiin ja tutustu seuraavaksi laitteen kaikkiin toimintoihin.

SE

Määräystenmukainen käyttö....Sivu 20

Varustus ....Sivu 20

Toimitukseen kuuluu ....Sivu 21

Tekniset tiedot....Sivu 21

Sähkötyökaluja koskevat yleiset turvaohjeet

1. Työpaikkaturvallisuus....Sivu 22

2. Sähköturvallisuus ......Sivu 23

3. Henkilöiden turvallisuus....Sivu 24

4. Sähkötyökalujen huolellinen käsittely ja käyttö ....Sivu 25

5. Huolto....Sivu 26

Käyttö

Päälle-/poiskytkentä ....Sivu 26

Iskusyvyyden säätäminen....Sivu 27

Kaiverruskärjen vaihto ....Sivu 27

Työohjeet....Sivu 28

Puhdistus ....Sivu 28

Huolto......Sivu 28

Takuu....Sivu 29

Hävittäminen......Sivu 30

Käännös alkuperäisestä EY-vaatimusten-mukaisuusvakuutuksesta /Valmistajan.....Sivu 30

Kaiverruslaite PGG 15 B1

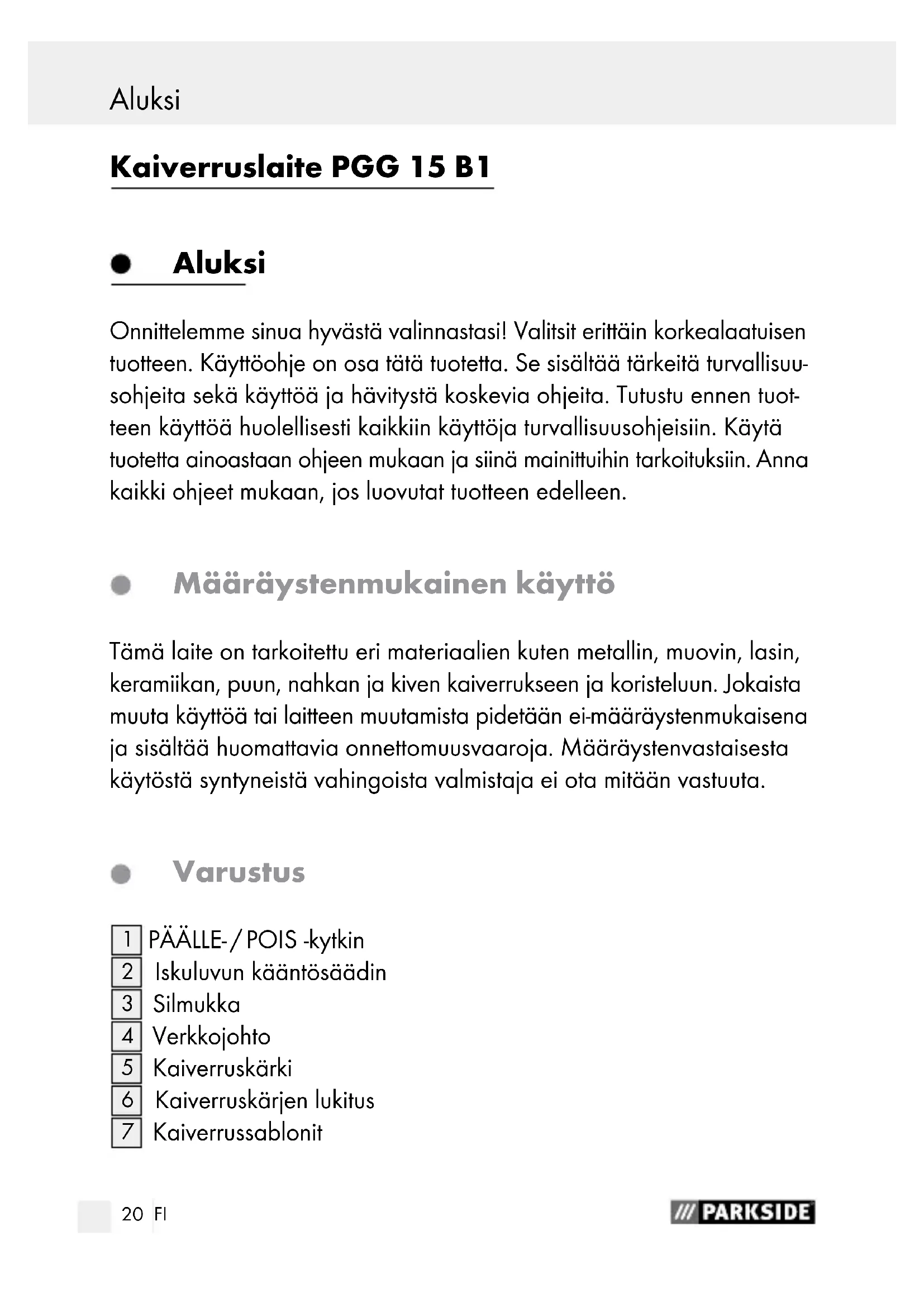

• Aluksi

Onnittelemme sinua hyvästä valinnastasi! Valitsit erittäin korkealaatuisen tuotteen. Käyttöohje on osa tätä tuotetta. Se sisältää tärkeitä turvallisuusohjeita sekä käyttöä ja hävitystä koskevia ohjeita. Tutustu ennen tuotteen käyttöä huolellisesti kaikkiin käyttöja turvallisuusohjeisiin. Käytä tuotetta ainoastaan ohjeen mukaan ja siinä mainittuihin tarkoituksiin. Anna kaikki ohjeet mukaan, jos luovutat tuotteen edelleen.

Määräystenmukainen käyttö

Tämä laite on tarkoitettu eri materiaalien kuten metallin, muovin, lasin, keramiikan, puun, nahkan ja kiven kaiverrukseen ja koristeluun. Jokaista muuta käyttöä tai laitteen muutamista pidetään ei-määräystenmukaisena ja sisältää huomattavia onnettomuusvaaroja. Määräystenvastaisesta käytöstä syntyneistä vahingoista valmistaja ei ota mitään vastuuta.

Varustus

1 PÄÄLLE-/POIS -kytkin
2 Iskuluvun kääntösäädin
3 Silmukka
4 Verkkojohto
5 Kaiverruskärki
6 Kaiverruskärjen lukitus
7 Kaiverrussablonit

Toimitukseen kuuluu

1 kaiverruslaite PGG 15 B1
2 kaiverrussablonit
1 käyttöohje

Tekniset tiedot

Nimellisjännite: 230V\~50Hz

Käyttötapa: jaksollinen keskeytyskäyttö S3 20 %

Ohje: „Päälle“-kytkentäajan kesto (%) ilmoittaa tarkasti maksimin jatkuvan käyttöajan ja sitä seuraavan lepoajan. Tässä tapauksessa työkalu tarvitsee kahden minuutin käyttöajan jälkeen esimerkiksi kahdeksan minuutin jäähtymisajan.

Nimellisvirta: 0,15 A

Iskuluku: 6000 min -1

Paino n.: 370g

Melu- ja tärinätiedot:

Melun mittausarvo laskettu EN 60745 standardin mukaisesti. Sähkötyökalun A-mitattu melutaso on tyypillisesti:

Äänenpainetaso: 74,4 dB(A)

Äänitehotaso: 85,4 dB(A)

Epävarmuus K: 3 dB

Käytä kuulosuojaimia!

Arvioitu kiihtyvyys, tyypillisesti:

Käteen ja käsivarteen kohdistuva värinä: 1,582 m /²s

Epävarmuus K = 1,5 m/s²

Aluksi / Sähkötyökaluja koskevat yleiset turvaohjeet

VAROLTUS! Näissä ohjeissa ilmoitettu värähtelytaso on määritetty EN 60745 -standardissa normitetulla mittausmenetelmällä ja sitä voidaan käyttää laitevertailussa. Mainittua värähtelyarvoa voidaan käyttää myös altistumisen alustavaan arviointiin.

Värähtelytaso muuttuu sähkötyökalun käytön mukaan ja se saattaa joissakin tapauksissa ylittää tässä ohjeessa mainitun arvon. Värähtely-rasitusta saatetaan aliarvioida, jos sähkötyökalua käytetään säännöllisesti tällä tavalla.

Huomio: Liikekuormituksen arvioimiseksi tietyn työajan kestäessä on huomioitava myös ajat, jolloin laite on sammutettuna, tai ajat, jolloin laite on käynnissä, mutta ei työkäytössä. Tämä saattaa vähentää merkittävästi liikerasitusta kokonaistyöskentelyajan kestäessä.

Sähkötyökaluja koskevat yleiset turvaohjeet

VAROLTUS! Lue kaikki turva- ja muut ohjeet!

Turva- ja muiden ohjeiden laiminlyönti voi aiheuttaa sähköiskun, tulipalon ja / tai vakavia loukkaantumisia.

Säilytä kaikki turva- ja muut ohjeet tulevaa tarvetta varten!

Turvallisuusohjeissa käytetty käsite „sähkötyökalu“ koskee verkkokäyttöisiä sähkötyökoneita (verkkojohdolla) ja akkukäyttösisiä sähkötyökoneita (ilman johtoa).

1. Työpaikkaturvallisuus

a) Pidä työskentelypaikka puhtaana ja hyvin valaistuna.

Epäjärjestys ja huono valaistus voivat johtaa tapaturmiin.

b) Älä käytä laitetta räjähdysvaarallisessa ympäristössä, jossa säilytetään helposti syttyviä nesteitä, kaasuja tai jossa kehittyy pölyä. Sähkötyökalut kehittävät kipinöintiä, joka voi sytyttää pölyn tai höyryn.
c) Lapsien ja asiattomien henkilöiden läsnäolo työpaikalla laitteen ollessa käynnissä ei ole sallittua. Voit helposti menettää kontrollin laitteeseen.

2. Sähköturvallisuus

a) Laitteen pistokkeen pitää sopia pistorasiaan. Pisto-ketta ei saa muuttaa millään tavalla. Älä käytä adapteria yhdessä suojamaadoitettujen laitteiden kanssa. Alkuperäinen pistoke ja sopivat pistorasia vähentävät sähköisku-vaaraa.
b) Vältä kosketusta maadoitettuihin pintoihin, kuten putkiin, lämpöpattereihin, liesiin sekä jääkaappeihin. Vaarana on saada sähköisku, jos kehosi on maadoitettu.
c) Älä pidä laitetta sateessa tai muussa kosteudessa. Veden pääsy laitteeseen lisää sähköisku vaaraa.
d) Älä kanna laitetta riiputtamalla sitä kaapelista ja vedä kaapeli irti pistorasiasta pitämällä kiinni pistokkeesta. Älä jätä kaapelia kuumaan paikkaan, älä päästä sii- hen öliyä, varo teräviä reunoja sekä laitteen pyöri- viä osia. Vialliset tai kietoutuneet kaapelit lisäävät riskiä saada sähköisku.
e) Jos työskentelet ulkotiloissa, käytä silloin jatkokaape-lia, jonka käyttö on sallittu myös ulkotilaan. Ulkotilaan soveltuva kaapeli vähentää riskiä saada sähköisku.

f) Jos sähkötyökalua joudutaan käyttämään kosteassa ympäristössä, on käytettävä vikavirtakytkintä. Vika-virtakytkimen käyttö pienentää sähköiskun vaaraa.

3. Henkilöiden turvallisuus

a) Ole aina tarkkaavainen, tarkista aina, mitä teet ja toimi järkevästi sähkölaitteilla työskennellessäsi. Älä käytä laitetta, jos olet väsynyt, käyttänyt huumeita, alkoholia tai lääkkeitä. Epätarkkaavaisuus laitetta käytettäessä voi aiheuttaa vaikeita loukkaantumisia.
b) Käytä henkilökohtaisia turvavarusteita ja suojalaseja aina. Henkilökohtaisten turvavarusteiden käyttö, kuten pölynaa-mari, turvakengät, kypärä tai kuulosuoja, vähentävät loukkaantu-misriskiä.
c) Varo käynnistämästä laitetta vahingossa. Varmista, että sähkötyökalu on kytketty pois päältä, ennen kuin liität sen pistorasiaan, nostat sen tai kannat sitä. Tapaturmat ovat mahdollisia, jos sormesi on laitetta kantaessasi virtakytkimellä tai laite on kytketty päälle.
d) Poista kaikki työkalut ja ruuviavaimet paikalta ennen kuin kytket laitteen. Pyörivässä laiteosassa oleva työkalu tai avain voi johtaa tapaturmaan.
e) Vältä työskentelemästä epätavallisessa asennossa. Asetu tukevaan asentoon ja pysyttele koko ajan tasapainossa. Pystyt silloin hallitsemaan laitteen erityisesti yllättävissä tilanteissa.
f) Käytä sopivaa vaatetusta. Älä käytä löysiä vaatteita äläkä pidä koruja. Hiukset, vaatteet ja käsineet on pidettävä etäällä liikkuvista osista. Löysät vaatteet, korut ja avonaiset hiukset voivat jäädä kiinni liikkuviin osiin.

g) Jos laitteeseen asennetaan pölynimuri- ja lastunke- ruulaite, varmistu sitä ennen, että osat on liitetty ja niitä käytetään oikein. Näiden laitteiden liittäminen vähentää pölystä aiheutuvia vaaroja.

4. Sähkötyökalujen huolellinen käsittely ja käyttö

a) Älä ylirasita laitetta. Käytä työssäsi tätä työtä varten tarkoitettua sähkötyökalua. Sopivan sähkötyökalun kanssa työskentelet paremmin ja varmemmin sen tehoalueella.
b) Älä käytä mitään sähkötyökalua, jonka käynnistyskytkin on viallinen. Sähkötyökalu, jota ei voi enää kytkeä päälle tai päältä, on vaarallinen ja se on korjattava.
c) Irrota pistotulppa pistorasiasta, ennen kuin säädät laitetta, vaihdat sen varusteita tai laitat sen varastoon. Nämä varotoimenpiteet estävät sen, että laite käynnistyy vahingossa.
d) Säilytä sähkötyökaluja silloin, kun niitä ei käytetä, lasten ulottumattomissa. Älä anna henkilöiden käyttää laitetta, jos he eivät tunne sitä tai eivät ole lukeneet näitä käyttöohjeita. Sähkötyökalut ovat vaarallisia, jos koke-mattomat henkilöt käyttävät niitä.
e) Hoida laitetta huolellisesti. Tarkasta, toimivatko sen liikkuvat osat moitteettomasti ja että ne eivät jumitu; tarkasta, onko joku osa katkennut tai murtunut tai vahingoittunut niin, että se haittaa laitteen toimintaa. Korjauta vialliset osat aina ennen kuin käytät laitetta.

Moni tapaturma johtuu huonosti huolletuista sähkötyökaluista.

f) Pidä terät terävinä ja puhtaina. Huolella hoidetut leikkuu- terät terävine leikkuureunoineen eivät juutu niin helposti kiinni työkappaleeseen ja ne toimivat kevyemmin.

Sähkötyökaluja koskevat yleiset turvaohjeet / Käyttö

g) Käytä sähkötyökaluja, lisätarvikkeita, käyttötarvikkeita jne. tässä esitettyjen määräysten mukaisesti ja aina erityistä tyyppiä vastaavasti. Ota huomioon työolosuhteet ja työ. Sähkötyökalujen käyttö muuhun kuin sille määrättyyn tarkoitukseen voi aiheuttaa vaarallisia tilanteita.

5. Huolto

a) Anna laitteet huoltoliikkeen tai sähköliikkeen korjattavaksi. Korjauksissa saa käyttää vain alkuperäisiä varaosia. Laitteesi säilyy näin turvallisena.

• Käyttö

Älä koskaan käytä laitetta muussa kuin sen käyttötarkoituksessa. Käytä siinä vain alkuperäisiä osia / varusteita. Muiden kuin käyttöohjeessa suositeltujen osien tai muiden varusteiden käyttö voi merkitä tapaturmavaaraa.

Päälle-/poiskytkentä

Kiinnitä verkkopistoke pistorasiaan.

Päällekytkentä:

Paina PÄÄLLE-/POIS -kytkintä.

Poiskytkentä:

Päästä PÄÄLLE-/POIS -kytkih taas irti.

Iskusyvyyden säätäminen

Iskuluvun kääntösäätimellä 2 säädetään kaiverruksen syvyys. Pieni syvyys riittää useimpiin kaiverruksiin.

Kun käännät iskuluvun kääntösäädintä suuntaan +, niin syvyys suurenee.
Kun käännät iskuluvun kääntösäädintä suuntaan —, syvyys pienenee.

Huomautus: huomioi syvyyttä suurentaessasi, et et käännä iskuluvun kääntösäädintä 2 liikaa suuntaan +. Muutoin kytkin ruuvautuu irti laitteesta.

Kaiverruskärjen vaihto

VAROLTUS! LOUKKAANTUMISVAARA! Kytke ennen kaik- kia laitteella suoritettavia töitä laite pois päältä ja ilrrota verkkopistoke.

Vaihda kaiverruskärki heti, kun tämä on kulunut eikä anna enää toivottuja kaiverrustuloksia. Kierrä kaiverruskärjen lukitusta 6 va-semmalle, kunnes kaiverruskärki 5 voidaan ottaa paikoiltaan.
Poista jousi ja aluslevy.
Työnnä aluslevy ja jousi uudelle kaivertimen kärjelle Aseta nämä tämän jälkeen paikoilleen ja kierrä kaivertimen kärjen lukitus 6 myötäpäivään lukitukseen.
Varmistaudu, että kaiverruskärki on kunnolla paikoillaan.

Työohjeet

Mini-kaiverruslaitteella voit tehdä kreatiivisia, yksilöllisiä kaiverruksia. Näin voit esimerkiksi tunnistaa arvoesineesi. Voit kaivertaa numeroita ja kirjaimia metalliin, lasiin, puuhun, muoviin, keramiikkaan, kiveen ja nahkaan. Käytä tähän toimituksen sisältämiä kaiverrussabloneja 7, katso kuvat A ja B.

Pidä laitetta hieman vinossa niinkuin pitäisit kynää kädessäsi.
Käsivarren tulisi tällöin nojata pöydälle.
Kuljeta kaiverruskärkeö kevyesti painaen työkappaleella.

Harjoittele syöttönopeutta mieluimmin jätemateriaaleihin.

Huomautus: Toimitukseen kuuluva kaiverruskärki 5 on valmistettu Wolfframteräksestä. Se ei tästä syystä sovellu sähköisten medioiden kuten CD-, DVD-levykkeiden jne. kaiverrukseen. Sillä nämä materiaalit ja niiden luettavuus voivat vaurioitua.

Puhdistus

VAROLTUS! Irrota pistotulppa pistorasiasta ennen kaikkia puhdistus- ja huoltotöitä.

Poista liat laitteesta. Käytä lisäksi kuivaa kangasta.

• Huolto

VAROLTUS! Anna laitteet huoltoliikkeen tai sähköliikkeen korjattavaksi. Korjauksissa saa käyttää vain alkuperäisiä varaosia. Laitteesi säilyy näin turvallisena.

VAROLTUS! Laitteen pistokkeen tai verkkojohdon saa vaihtaa vain laitteen valmistaja tai sen valtuuttama huoltoliike. Laitteesi säilyy näin turvallisena.

Huomautus: Varaosia, joita ei ole mainittu (esim. hiiliharjoja tai kytkimiä) voit tilata asiakaspalvelukeskuksestamme.

Takuu

Laitteen takuu on 3 vuotta ostopäivästä. Laite on valmistettu huolellisesti ja tarkistettu tarkasti ennen toimitusta. Säilytä ostokuitti todisteeksi takuun voimassaolosta. Ota takuutapauksessa puhelimitse yhteyttä huoltopisteesesi. Vain näin voidaan taata tuotteesi maksuton lähettäminen huoltoon.

Takuu koskee ainoastaan materiaali- ja valmistusvirheitä, ei kuitenkaan kuljetusvaurioita, kuluvia osia tai herkästi vaurioituvien osien, esim. kyt-kinten tai akkujen vaurioita. Tuote on tarkoitettu ainoastaan yksityiseen, ei kaupalliseen käyttöön.

Väärä tai asiaton käyttö, väkivallan käyttö ja muiden kuin valtuutetun huoltopisteen suorittamat korjaukset aiheuttavat takuun raukeamisen. Tämä takuu ei rajoita kuluttajan lakisääteisiä oikeuksia.

Takuukorjaus ei pidennä takuuaikaa. Tämä koskee myös vaihdettuja ja korjattuja osia. Mahdollisista jo ostettaessa olemassa olevista vahingoista ja puutteista on ilmoitettava välittömästi pakkauksesta purkamisen jälkeen, kuitenkin viimeistään kaksi päivää ostopäiväyksen jälkeen. Takuuajan jälkeen suoritetut korjaukset ovat maksullisia.

FI

Huelto Suomi

Tel.: [phone]

e-mail: [e-mail]

IAN 108142

Hävittäminen

Pakkaus on valmistettu ympäristöystävällisistä kierrätettävistä materiaaleista.

Älä heitä sähkötyökaluja talousjätteiden joukkoon!

Eurooppalaisen direktiivin 2012 / 19 / EU mukaan, joka koskee vanhoja sähkö- ja elektroniikkalaitteita sekä muutosta kansalliseen oikeuteen, käytetyt sähkötyökalut täytyy kerätä erilleen ja toimittaa ympäristöllisesti oikeaan uudelleenkäyttöön.

Lisätietoja antavat mm. paikalliset ympäristöviranomaiset.

- Käännös alkuperäisestä EY-vaatimusten-mukaisuusvakuutuksesta / Valmistajan €

Me, KOMPERNASS HANDELS GMBH, dokumentoinnista vastaava: herra Semi Uguzlu, BURGSTRASSE 21, 44867 BOCHUM, GERMANY, vakuutamme täten, että tämä tuote vastaa seuraavia standardeja, normatiivisia dokumentteja ja EY-direktiivejä:

Konedirektiivit (2006 / 42 / EC)

EY-pienjännitedirektiivi (2006/95/EC)

Sähkömagneettinen yhteensopivuus (2004 / 104 / EC)

RoHS Direktiivi (2011 / 65 / EU)

Sovelletut harmonisoidut normit

EN 60745-1/A11:2010

EN ISO 12100:2010

EN 55014-1/A2:2011

EN 55014-2/A2:2008

EN 61000-3-2/A2:2009

EN 61000-3-3:2008

Tyyppi / Laitemerkinnät:

Kaiverruslaite PGG 15 B1

Käännös alkuperäisestä .../Valmistajan

Bochum, 31.03.2015

Fondyard

Semi Uguzlu

- Laatumanageri -

Oikeudet teknisiin muutoksiin tuotteen edelleenkehitysmielessä pidätetään.
