BRUKSANVISNING PGG 15 B1 PARKSIDE

Bruksanvisning och säkerhetsanvisningar

Översättning av bruksanvisning i original

NL BE

GRAVEERAPPARAAT

Vik ut bildsidan och ha den till hands när du läser igenom anvisningarna och gör dig bekant med apparatens/maskinens funktioner.

FR BE

Avsedd användning......Sidan 34

De olika delarna ....Sidan 34

Leveransens omfattning ....Sidan 35

Tekniska data ....Sidan 35

Allmänna säkerhetsanvisningar för elverktyg ......

1. Säkerhet på arbetsplatsen......Sidan 37

2. Elsäkerhet......Sidan 37

3. Personsäkerhet......Sidan 38

4. Omsorgsfull hantering och användning av elverktyg .....Sidan 39

5. Service......Sidan 40

Handhavande

TILL/FRÅN ......Sidan 40

Inställning av slagdjup......Sidan 41

Byta graveringsspets....Sidan 41

Arbetstips....Sidan 42

Rengöring....Sidan 42

Service....Sidan 42

Garanti......Sidan 43

Avfallshantering ....Sidan 44

Översättning av tillverkarens original-EG försäkran om överensstämmelse......Sidan 45

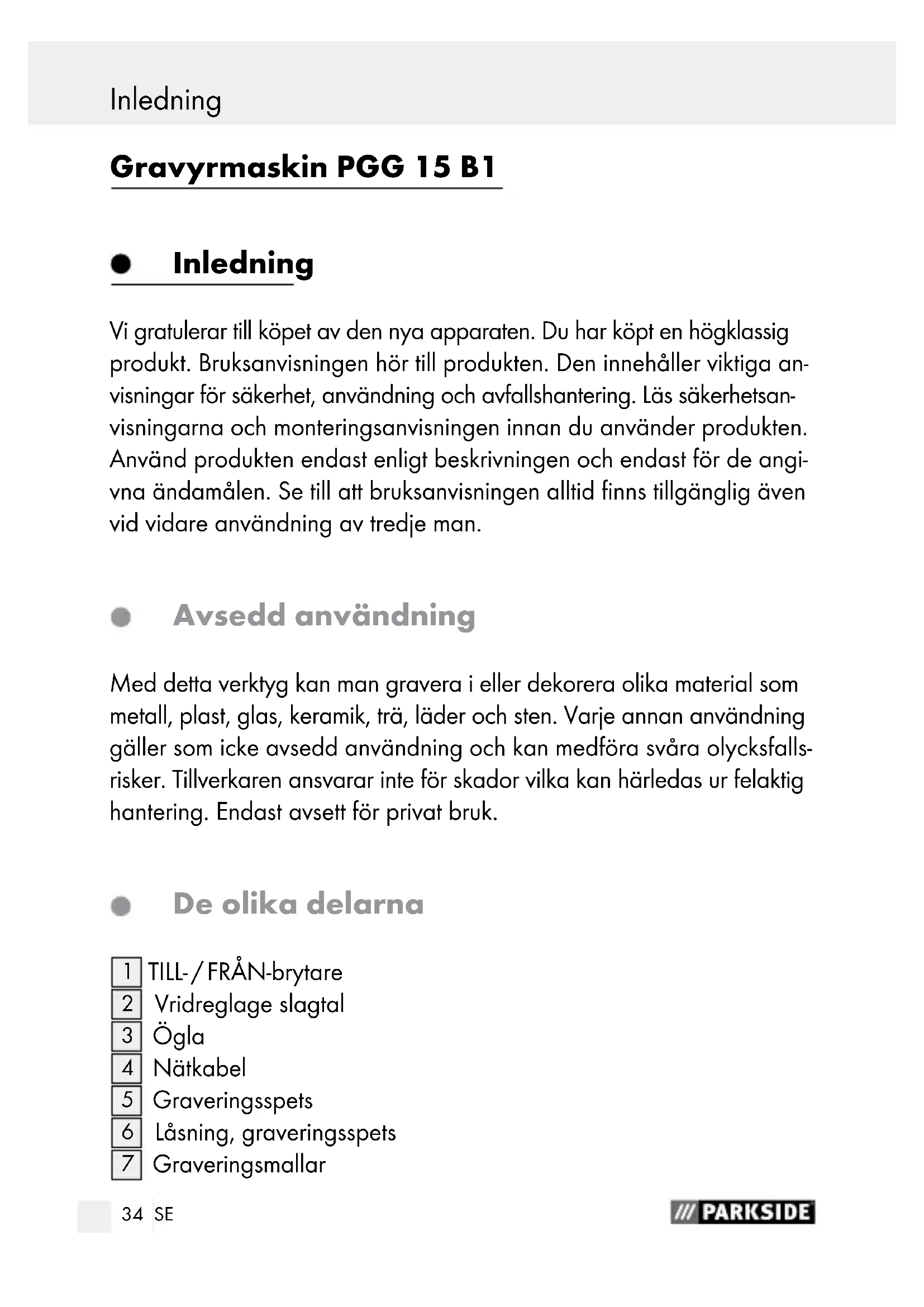

Gravyrmaskin PGG 15 B1

Inledning

Vi gratulerar till köpet av den nya apparaten. Du har köpt en högklassig produkt. Bruksanvisningen hör till produkten. Den innehåller viktiga anvisningar för säkerhet, användning och avfallshantering. Läs säkerhetsanvisningarna och monteringsanvisningen innan du använder produkten. Använd produkten endast enligt beskrivningen och endast för de angivna ändamålen. Se till att bruksanvisningen alltid finns tillgänglig även vid vidare användning av tredje man.

Avsedd användning

Med detta verktyg kan man gravera i eller dekorera olika material som metall, plast, glas, keramik, trä, läder och sten. Varje annan användning gäller som icke avsedd användning och kan medföra svåra olycksfallsrisker. Tillverkaren ansvarar inte för skador vilka kan härledas ur felaktig hantering. Endast avsett för privat bruk.

De olika delarna

1 TILL-/FRÅN-brytare
2 Vridreglage slagtal
3 Ögla
4 Nätkabel
5 Graveringsspets
6 Låsning, graveringsspets
7 Graveringsmallar

Leveransens omfattning

1 gravymaskin PGG 15 B1
2 graveringsmallar
1 bruksanvisning

Tekniska data

Märkspänning: 230V\~50Hz

Driftssätt: Periodisk intervaldrift: S3 20%

Anmärkning: En tillslagstid (i %) anger explicit den maximala kontinuerliga användningen och den därpå följande pilotiden. I detta fall behöver verktyget till exempel en avkylningstid på åtta minuter efter två minuters driftstid.

Nominell ström: 0,15 A

Slagtal: 6000 min -1

Vikt ca.: 370 g

Buller- och vibrationsinformation:

Mätvärden för buller fastställda enligt EN 60745.

Elverktygets A-värde för bullernivå är typiskt:

Ljudtryck: 74,4 dB(A)

Ljudnivå: 85,4 dB(A)

Osäkerhet K: 3 dB

Använd hörselskydd!

Vägd acceleration, typisk:

Vibration hand och arm: 1,582 m / ^2

Osäkerhet = 1,5 m/s²

Inledning / Allmänna säkerhetsanvisningar för elverktyg

A WARNING! Den vibrationsnivå som anges i dessa anvisningar har uppmäts enligt en i EN 60745 standardiserad mätmetod och kan används som jämförelse för olika verktyg. Det angivna vibrations emissionsvärdet kan även användas för en inledande bedömning av avbrottet. Vibrationsnivån förändras beroende på elverktygets användning och kan i vissa fall överstiga det i dessa anvisningar angivna värdet. Vibrationsbelastningen kan underskattas om elverktyget regelbundet används på ett sådant sätt.

Obs: För att kunna bestämma svängningsbelastningen bör även tiden under en bestämd arbetstid beräknas under vilket verktyget är avstängt eller startats utan att verkligen användas. Detta kan reducera svängningsbelastningen väsentligt under den totala arbetstiden.

- Allmänna säkerhetsanvisningar för elverktyg

WARNING! Läs alla säkerhetsinstruktioner

och anvisningar! Felhantering vid tillämpning av nedan angivna säkerhetsinstruktioner och anvisningar kan medföra elstötar, brand och / eller allvarliga skador.

Förvara alla säkerhetsinstruktioner och anvisningar för framtida behov!

Begreppet elverktyg i säkerhetsinstruktionerna gäller elverktyg med ström (med nätkabel) och batteridrivna Elverktyg (utan nätkabel).

1. Säkerhet på arbetsplatsen

a) Se till att arbetsplatsen är städad och ombesörj ordentlig belysning. Oreda och dålig belysning kan medföra olycksfall.
b) Använd inte verktyget i explosionsfarliga för eldfarliga miljöer, t.ex. i närheten av brännbar vätska, gas eller damm. Elverktyg genererar gnistor som kan antända damm eller ångor.
c) Se till att barn och andra personer inte riskar skador när elverktyget används. Låt dig inte störas under användningen, håll uppsikt hela tiden.

2. Elsäkerhet

a) Apparatkontakten måste passa i uttaget. Kontakten får inte modifieras på något sätt. Använd inte adapterkontakter tillsammans med jordade verktyg. Originalkontakter och passande uttag minskar risken för elstötar.
b) Undvik kroppskontakt med jordade ytor, t.ex. rör, värmeelement, spis och kylskåp. Ökad risk för elstötar föreligger om din kropp är jordad.
c) Använd aldrig verktyget i regn eller väta. Inträngande vatten i en elektrisk apparat ökar risken för elstötar.
d) Använd inte kabeln på annat sätt än den är avsedd för, t.ex. att bära apparaten, hänga upp den. Dra inte i kabeln för att dra ut kon-takten, greppa tag i kontakten. Se till att kabeln inte utsätts för värme, olija, skarpa kanter eller rörliga apparatdelar. Skadad eller invecklad kabel eller kontakt ökar risken för elstötar.
e) Använd endast förlängningskablar som är tillåtna för utomhusbruk om verktyget används utomhus.

Allmänna säkerhetsanvisningar för elverktyg

Användning av godkänd förlängningskabel för utomhusbruk reducerar risken för elstötar.

f) Använd jordfelsbrytare om elverktyget måste användas i fuktig omgivning. Användning av jordfelsbrytare mini- merar risken för elstötar.

3. Personsäkerhet

a) Var alltid medveten om vad du gör och använd sunt förnuft. Använd inte verktyget om ni är trött eller påverkad av droger, alkohol eller läkemedel. Ett ögonblick av ouppmärksamhet kan medföra skador under användningen.
b) Använd personlig skyddsutrustning och alltid skyddsglasögon. Användning av personlig skyddsutrustning som dammskydd, halkfria säkerhetsskodon, skyddshjälm eller hörselskydd, beroende på elverktygets typ och användning, reducerar risker för skador.
c) Undvik att verktyget startar av miss tag. Kontrollera att elverktyget är avstängt innan strömförsörjningen kopplas till eller innan verktyget hanteras eller transporteras. Bär inte verktyget med fingret placerat på PÅ / AV-knappen eller se till att verktyget inte är anslutet till strömförsörjningen. Detta kan medföra olyckor.
d) Ta bort inställningsverktyg eller skruvnycklar innan du startar verktyget. Ett verktyg eller en nyckel som befinner sig vid en roterande maskindel kan medföra allvarliga skador.
e) Undvik att arbeta med obekväm kroppshållning. Se till att du står stadigt. Därmed kan du kontrollera verktyget bättre om oförutsedda situationer skulle uppstå.
f) Använd alltid lämplig klädsel. Bär inte vida klädplagg eller smycken. Håll håret, klädesplagg och handskar

borta från roterande maskindelar. Löst sittande klädesplagg, smycken eller här kan fastna i roterande maskindelar.

g) Kontrollera att dammsugare eller uppsamlingsbehållare är korrekt anslutna och används på rätt sätt. Använd sådan utrustning för att minska förekommande damm och därmed förbundna risker.

4. Omsorgsfull hantering och användning av elverktyg

a) Överbelasta inte maskinen! Använd rätt elverktyg för respektive arbete. Med passande elverktyg blir arbetsresultatet bättre och säkrare inom angivet effektområde.
b) Använd inte elverktyg där strömknappen är skadad. Ett elverktyg som inte längre kan startas och stoppas är farligt och måste repareras.
c) Dra ut kontakten ur vägguttaget innan du gör inställningar på verktyget, byter tillbehörsdelar eller lägger undan verktyget. Denna försiktighetsåtgård förhindrar oavsiktlig start av verktyget.
d) Placera ett elverktyg som inte används utom räckhåll för barn. Låt inte personer använda verktyget utan att de känner till användningen eller har läst användningsinstruktionerna. Elverktyg är farliga om oerfarna personer använder dem.
e) Ta hand om verktyget väl. Kontrollera att rörliga delar fungerar utan problem och inte kärvar, kontrollera även om delar är brutna eller skadade eller påverkar verktygets funktion negativt på något sätt. Reparera skadade delar innan verktyget används. Många olyckor har förorsakats av dåligt omhändertagna elverktyg.

Allmänna säkerhetsanvisningar för elverktyg / Handhavande

f) Se till att arbetsplatsen är städad och i ordning.

Välskötta skärverktyg med skarpa skärtrissor klämmer inte och är lättareatt föra genom arbetsmaterialet.

g) Använd elverktyg, tillbehör, extra verktyg osv. enligt dessa anvisningar på det sätt som är föreskrivet för denna speciella verktygstyp. Ta hänsyn till arbetsvillkoren och det arbete som skall utföras. Användning av elverktyg på annat sätt än föreskrivna anvisningar kan medföra farliga situationer.

5. Service

a) Låt endast behörig elektriker reparera utrustningen och använd endast reservdelar i original. Därmed säkerställs verktygets säkerhet.

- Handhavande

Använd aldrig apparaten i strid mot bestämmelserna samt endast med originaldelar / -tillbehör. Om Ni använder andra detaljer än de, som är rekommenderade i driftinstruktionen, kan detta innebära en risk för personskador.

TILL/FRÅN

Anslut nätkontakten i ett vägguttag.

Starta:

Tryck TILL-/FRÅN-brytareh.

Stänga av:

Släpp TILL-/FRÅN-brytareh.

Inställning av slagdjup

Med vridreglaget slagtal 2 ställer man in gravyrens inträngningsdjup. En låg inställning räcker i regel för de vanligaste användningarna.

Vrid vridreglaget slagtäl i riktning +, för att öka inträngningsd-jupet.
Vrid vridreglaget slagå i riktning —, för att reducera inträn-gningsdjupet.

Hänvisning: Vid ökning av inträngningsdjupet måste beaktas, att vridreglaget slagtal 2 inte vrids för långt i riktning +. I annat fall skruvar du av reglaget från apparaten.

Byta graveringsspets

⚠️ WARNING! RISK FÖR PERSONSKADOR! Stäng av apparaten och dra ut nätkontakten innan rengörings- eller underhållsarbeten påbörjas.

Byt graveringsspets när denna är sliten och inte längre ger önskat resultat. Vrid låsningen för graveringsspetsen 6 motsols tills graveringsspetsen 5 går att ta bort.
Ta bort fjädern och underläggsbrickan.
Skjut underläggsbrickan och fjädern på en ny graveringsspets. Skjut inte den och vrid läsningen för graveringsspetsen 6 medsols för att låsa.
Kontrollera att graveringsspetsen sitter fast ordentligt.

Handhavande / Rengöring / Service

Arbetstips

Du kan skapa kreativ och individuell gravering med denna lilla mini-graveringsapparat. Du kan t.ex. märka dina värdesaker. Du kan förse metall, glas, trä, plast, keramik, sten och läder med siffror och bokstäver. Använd bifogade graveringsmallar 7, se bild A och B.

Håll apparaten vinklad, precis som du håller en penna.
Armen bör ligga stadigt på bordet.
För graveringsspetsen med lätt tryck över arbetsstycket. Hastigheten övar du bäst på restmaterial som du inte behöver vara rädd om.

Obs: De medlevererade graveringsspetsarna 5 är tillverkade i wolframstål. De är därför inte lämpliga att använda för elektroniska medier som CD, DVD osv. Dessa material och möjligheten att läsa av skivan kan skadas.

• Rengöring

⚠️ WARNING! Dra ut nätkontakten ur vägguttaget innan rengörings- och underhållsarbeten påbörjas.

Ta bort eventuell smuts och flis. Använd en fuktad trasa vid rengöring.

Service

WARNING! Låt endast behörig elektriker reparera utrustningen och använd endast reservdelar i original.

Därmed säkerställs verktygets säkerhet.

WARNING! Låt alltid tillverkaren eller kundtjänst byta nätkontakt eller nätsladd. Därmed säkerställs verkty- gets säkerhet.

Hänvisning: Icke nämnda reservdelar (som t.ex kolborstar, brytare) kan beställas via vår callcenter.

Garanti

För den här apparaten lämnar vi tre års garanti från och med inköpsdatum. Den här apparaten har tillverkats med omsorg och genomgått en noggrann kontroll innan leveransen. Var god bevara kassakvittot som köpbevis. Vi ber dig att kontakta ditt serviceställe per telefon vid garantifall. Endast då kan produkten skickas in fraktfritt.

Garantin gäller bara för bara för material- eller fabrikationsfel, den täcker inte transportskador, förslitningsdelar eller skador på ömtåliga delar som t ex brytare och batterier. Produkten är endast avsedd för privat bruk och får inte användas yrkesmässigt.

Vid missbruk och felaktig behandling, användande av våld och vid ingrepp som inte gjorts av vår auktoriserade servicefilial upphör garantin att gälla. Den lagstadgade garantin begränsas inte av denna garanti.

Garantitiden förlängs inte för att man utnyttjar garantiförmånerna. Det gäller även för utbytta eller reparerade delar. Eventuella skador och brister som upptäcks redan vid köpet måste anmälas omedelbart efter uppackningen, dock senast två dagar efter inköpsdatum. När garantitiden är slut måste man betala för eventuella reparationer.

SE

Service Sverige

Tel.: [phone]

e-mail: [e-mail]

IAN 108142

FI

Service Suomi

Tel.: [phone]

e-mail: [e-mail]

IAN 108142

• Avfallshantering

Förpackningen består av miljövänligt material som kan avfallshanteras vid lokala återvinningsställen.

Kasta inte elverktyg i hushållssoporna!

Enligt EU-direktiv 2012 / 19 / EU gällande Begagnad elektrisk och elektronisk utrustning skall trasiga eller begagnade elverktyg avfallshanteras separat och tillföras återvinningen enligt gällande miljölagstiftning.

Kontakta miljökontoret på din ort för vidare information om avfallshantering av förbrukad utrustning.

- Översättning av tillverkarens original-EG försäkran om överensstämmelse €

Vi, KOMPERNASS HANDELS GMBH, dokumentansvarig: Herr Semi Uguzlu, BURGSTRASSE 21, 44867 BOCHUM, GERMANY, förklarar härmed att detta produkt motsvarar följande normer, normade dokument och EU-direktiv:

Maskindirektiv

(2006 / 42 / EC)

Lågspänningsdirektiv

(2006 / 95 / EC)

Elektromagnetisk kompatibilitet

(2004 / 108 / EC)

RoHS Direktiv

(2011 / 65 / EU)

använda harmoniserade normer

EN 60745-1/A11:2010

EN ISO 12100:2010

EN 55014-1/A2:2011

EN 55014-2/A2:2008

EN 61000-3-2/A2:2009

EN 61000-3-3:2008

Typ / Beteckning:

Gravyrmaskin PGG 15 B1

Översättning av tillverkarens original-EG försäkran ...

Date of manufacture (DOM): 03-2015 Serienummer: IAN 108142

Bochum, 31.03.2015

Ferdyund

Semi Uguzlu

- Kvalitetsmanager -

Rätt till tekniska ändringar för fortsatt produktutveckling förbehålles.
