GEBRUIKSAANWIJZING HG00962 PARKSIDE

Bedienings- en veiligheidsinstructies

DE AT CH

DIGITALER WINKELMESSER

NL/BE Bedienings- en veiligheidsinstructies Pagina 32

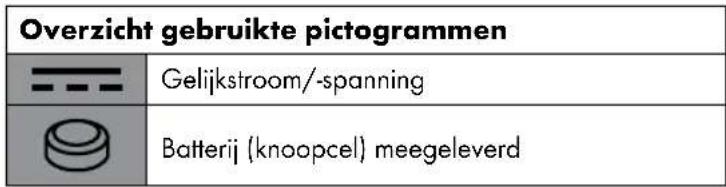

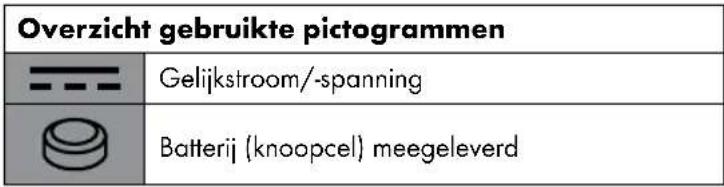

Overzicht gebruikte pictogrammen ..... Pagina 33

Inleiding ...... Pagina 33

Beoogd gebruik.... Pagina 33

Omvang van de levering.... Pagina 33

Onderdelenbeschrijving.... Pagina 33

Technische gegevens.... Pagina 33

Veiligheidsinstructies ...... Pagina 34

Veiligheidsinstructies voor batterijen / oplaadbare batterijen ...... Pagina 35

Voor de ingebruikname.... Pagina 37

Batterij plaatsen / vervangen ...... Pagina 37

Ingebruikname ...... Pagina 37

Gebruik van de digitale hoekmeter.... Pagina 37

Fouten herstellen ...... Pagina 37

Onderhoud en schoonmaken ...... Pagina 38

Afvoer ...... Pagina 39

Garantie ...... Pagina 39

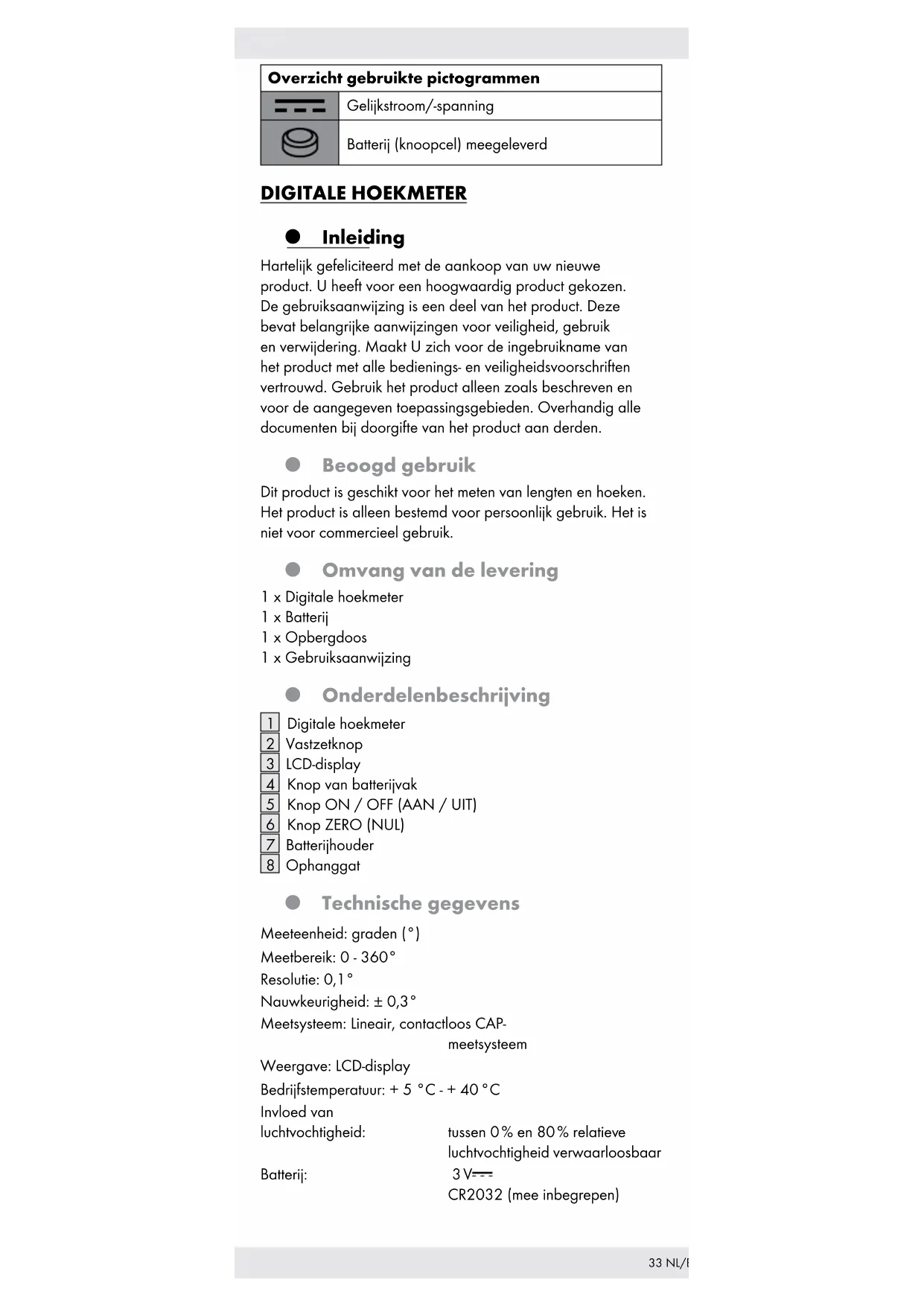

DIGITALE HOEKMETER

Inleiding

Hartelijk gefeliciteerd met de aankoop van uw nieuwe product. U heeft voor een hoogwaardig product gekozen. De gebruiksaanwijzing is een deel van het product. Deze bevat belangrijke aanwijzingen voor veiligheid, gebruik en verwijdering. Maakt U zich voor de ingebruikname van het product met alle bedienings- en veiligheidsvoorschriften vertrouwd. Gebruik het product alleen zoals beschreven en voor de aangegeven toepassingsgebieden. Overhandig alle documenten bij doorgifte van het product aan derden.

- Beoogd gebruik

Dit product is geschikt voor het meten van lengten en hoeken. Het product is alleen bestemd voor persoonlijk gebruik. Het is niet voor commercieel gebruik.

- Omvang van de levering

1 x Digitale hoekmeter
1 x Batterij
1 x Opbergdoos
1 x Gebruiksaanwijzing

Onderdelenbeschrijving

1 Digitale hoekmeter
2 Vastzetknop
3 LCD-display
4 Knop van batterijvak
5 Knop ON / OFF (AAN / UIT)
6 Knop ZERO (NUL)
7 Batterijhouder
8 Ophanggat

Technische gegevens

Meeteenheid: graden (°) Meetbereik: 0 - 360° Resolutie: 0,1° Nauwkeurigheid: ± 0,3° Meetsysteem: Lineair, contactloos CAP-meetsysteem

Weergave: LCD-display Bedrijfstemperatuur: +5 °C - +40 °C Invloed van luchtvochtigheid: tussen 0% en 80% relatieve luchtvochtigheid verwaarloosbaar Batterij: 3 V--- CR2032 (mee inbegrepen)

Veiligheidsinstructies

VOOR GEBRUIK ALSTUBLIEFT DE

HANDLEIDING LEZEN! HANDLEIDING

ALSTUBLIEFT ZORGVULDIG BEWAREN!

ATTENTIE!

VERWONDINGSGEVAAR!

Dit product dient niet door kinderen zonder toezicht gebruikt te worden.

⚠️ LEVENS- EN

VERWONDINGSGEVAAR VOOR PEUTERS EN KINDEREN! Laat kinderen nooit zonder toezicht bij het verpakkingsmateriaal.

Er bestaat verstikkingsgevaar door

verpakkingsmateriaal. Kinderen onderschatten vaak deze gevaren.

Houd kinderen buiten het bereik van dit product.

⚠ LEVENSGEVAAR! Batterijen kunnen ingeslikt worden, dit kan levensgevaarlijk zijn. Neem direct contact met een arts op, als een batterij ingeslikt is.

■ Dit apparaat kan door kinderen vanaf

8 alsook personen met verminderde psychische, sensorische of mentale vaardigheden of een gebrek aan ervaring en / of kennis worden gebruikt, als zij onder toezicht staan of geïinstrueerd werden met betrekking tot het veilige gebruik van het apparaat en de hieruit voortvloeiende gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.

Stel het product nooit bloot aan hoge temperaturen en vocht, aangezien het product anders beschadigd kan worden.
■ Oefen geen druk op de hoekmeter uit. De chip in de hoekmeter kan worden beschadigd.
■ Houd de digitale hoekmeter schoon en droog. Vloeistoffen kunnen de digitale hoekmeter beschadigen.
■ Uit de buurt van elektrische voeding er elektrisch geladen pennen houden om schade aan de chip te voorkomen.
■ Zet geen spanning op het product. Hou het product uit de buurt van objecten waar elektrische spanning op staat. Doet u dit niet dan kan de in het product ingebouwde chip beschadigd worden.

Veiligheidsinstructies voor batterijen / oplaadbare batterijen

■ LEVENSGEVAARLIJK! Houd

batterijen / oplaadbare batterijen uit de buurt van kinderen. Raadpleeg onmiddellijk een arts als batterijen per ongeluk worden ingeslikt.

EXPLOSIEGEVAAR!

Wegwerpbatterijen mogen nooit opnieuw worden opgeladen.

Sluit de batterijen / oplaadbare batterijen niet kort en / of open ze niet. Dit kan leiden tot oververhitting, vlam vatten of breuk van de batterijen.

■ Gooi batterijen / oplaadbare batterijen nooit in vuur of water.

■ Stel de batterijen / oplaadbare batterijen nooit bloot aan mechanische belasting.

Risico op batterijlekkage

Stel de batterijen / oplaadbare batterijen niet bloot aan extreme omgevingsomstandigheden en temperaturen, bijv. een verwarmingstoestel / direct zonlicht.

Vermijd contact met de huid, ogen en slijmvliezen. In geval van contact met batterijzuur, spoel de aangetaste zone overvloedig met schoon water en raadpleeg onmiddellijk een arts.

DRAAG VEILIGHEIDSHAND-

SCHOENEN! Lekkende of beschadigde batterijen / oplaadbare batterijen kunnen brandwonden veroorzaken in geval van contact met de huid. Draag altijd gepaste veiligheidshandschoenen wanneer dit zich voordoet.

In geval van een lekkende batterij, haal het onmiddellijk uit het product om schade te vermijden.

Haal de batterijen / oplaadbare batterijen uit het product als u het gedurende een lange periode niet zult gebruiken.

Risico op schade aan het product

- Gebruik alleen hetzelfde type van batterij / oplaadbare batterij!

■ Installeer de batterij volgens de juiste polariteit! Dit is binnenin het batterijvak aangegeven!

■ Reinig de contactpunten op de batterij en binnenin het batterijvak voordat u de batterij installeert!

Haal gebruikte batterijen / oplaadbare batterijen onmiddellijk uit het product.

● Voor de ingebruikname

- Batterij plaatsen / vervangen

Aanwijzing: Als het lege batterij-symbol in het LCD-display 3 verschijnt, betekent dit dat de batterij leeg / verbruikt is.

Aanwijzing: Na het vervangen van de batterij, is het mogelijk dat het LCD-display 3 niet juist werkt. Verwijder de batterij en plaats deze vervolgens terug.

Duw op knop van batterijvak 4 en trek de batterijhouder 7 vervolgens uit (zie afb. B).
■ Verwijder de verbruikte batterij.
Breng de batterijhouder met de nieuwe batterij, volgens de juiste polariteit (+ en -), in het batterijvak. Zorg dat het plus teken naar buiten is gericht.
Duw de batterijhouder 7 volledig in (zie afb. B).

Ingebruikname

- Gebruik van de digitale hoekmeter

Druk op de ON / OFF knop 5 om het LCD-display 3 in te schakelen.
= Draairichting om de vastzetknop 2 los te draaien.
Maak de vastzetknop 2 los door deze tegen de klok in te draaien.
Leg de digitale hoekmeter op een vlak oppervlak. Zorg ervoor dat de beide linialen 1 met het oppervlak zijn uitgelijnd (zie Afb. C). Druk dan op toets ZERO 6 om de gegevens weer op nul te zetten.
Draai het liniaal om de hoek te meten.

Opmerking: De vastzetknop 2 kan worden vastgezet door deze met de klok mee te draaien, om een gewenste meethoek vast te houden.

B = Draairichting om de vastzetknop 2 vast te draaien.
U kunt tevens de 2 linialen 180° openen en met het oppervlak uitlijnen (zie afb. D), en vervolgens op de ZERO knop 6 drukken om de hoekmeter op nul in te stellen. Draai de hoekmeter om de hoek te meten.

Tip: De aanduiding "Err" verschijnt indien de digitale hoekmeter meer dan 360° verdraaid is (zie Afb. E). Draai de digitale hoekmeter weer terug naar de uitgangspositie en voer de meting nogmaals uit.

Aanwijzing: Na ong. 5 minuten schakelt het LCD-display 3 zich automatisch uit.

● Fouten herstellen

Het apparaat bevat gevoelige elektronische componenten. Vandaar is het mogelijk dat het door radiografische apparaten die zich in de directe omgeving bevinden gestoord wordt. Als er fouten op het display verschijnen, verwijder dergelijke apparaten uit de buurt van de hoekmeter.

Elektrostatische ontladingen kunnen tot storingen in het functioneren leiden.

Verwijder bij dit soort van functiestoringen voor korte tijd de batterij en plaats deze daarna opnieuw in het apparaat.

Fout Oorzaak Oplossing
Het „lege batterij“ symboolverschijnt op het LCD-display3.	De voltage van de batterij ligt be-neden 2,5 V.	Wissel de batterij zo-als beschreven in het hoofdstuk „Batterijplaatsen /vervangen“.
Het LCD-display3telt niet verder.	Foutieve schakeling	Batterij uit het apparaathalen en na 30 seconden weer terug plaatsen.
Geen weergave op het LCD-display3	1. LCD-display is uitgeschakeld.2. Batterij heeft geen juist contact of is verkeerd om geplaatst.3. De voltage van de batterij ligt beneden 2 V.	1. Schakel het LCD-dis-play aan door op de AAN- / UIT-knop5te drukken.2. Haal de batterij er-uit en plaats deze volgens de polingen het hoofdstuk „Batterij plaatsen /vervangen“ zo, dat zij alle contacten raakt.3. Vervang de batterij volgens het hoofdstuk „Batterijplaatsen /vervangen“.

- Onderhoud en schoonmaken

Maak de digitale hoekmeter voor en na gebruik schoon met een droge doek. Gebruik nooit benzine, oplosmiddelen of andere schoonmaakmiddelen.
Dompel de digitale hoekmeter nooit onder in water. Vloeistoffen kunnen de digitale hoekmeter beschadigen.
Schakel de LCD-aanduiding altijd uit als de digitale hoekmeter niet gebruikt wordt. Zo verlengt u de gebruiksduur van de batterij.

Aanwijzing - Na gebruik of na het schoonmaken:

Berg het product op in de opbergdoos, of
- Hang het product met het ophangga aan een geschikte haak.

- Afvoer

De verpakking bestaat uit milieuvriendelijke grondstoffen die u via de plaatselijke recyclingcontainers kunt afvoeren.

Neem de aanduiding van de verpakkingsmaterialen voor de afvalscheiding in acht. Deze zijn gemarkeerd met de afkortingen (a) en een cijfers (b) met de volgende betekenis: 1 - 7: kunststoffen / 20 - 22: papier en vezelplaten / 80 - 98: composietmaterialen.

Het product en de verpakkingsmaterialen zijn recyclebaar; verwijder deze afzonderlijk voor een betere afvalbehandeling.

Het Triman-logo geldt alleen voor Frankrijk. Informatie over de mogelijkheden om het uitgediende product na gebruik te verwijderen, verstrekt uw gemeentelijke overheid.

Gooi het afgedankte product omwille van het milieu niet weg via het huisvuil, maar geef het af bij het daarvoor bestemde depot of het gemeentelijke milieupark. Over afgifteplaatsen en hun openingstijden kunt u zich bij uw aangewezen instantie informeren.

Defecte of verbruikte batterijen / accu's moeten volgens de richtlijn 2006/66/EG en veranderingen daarop worden gerecycled. Geef batterijen / accu's en / of het product af bij de daarvoor bestemde verzamelstations.

Milieuschade door foutieve verwijdering van de batterijen / accu's!

Batterijen mogen niet via het huisafval worden afgevoerd. Ze kunnen giftige zware metalen bevatten en vallen onder het chemisch afval. De chemische symbolen van de zware metalen zijn: Cd = cadmium, Hg = kwik, Pb = lood. Geef lege batterijen daarom af bij een gemeentelijk inzamelpunt.

Garantie

Het product wordt volgens strenge kwaliteitsrichtlijnen zorgvuldig geproduceerd en voor levering grondig getest. In geval van schade aan het product kunt u rechtmatig beroep doen op de verkoper van het product. Deze wettelijke rechten worden door onze hierna vermelde garantie niet beperkt.

Op dit product verlenen wij 3 jaar garantie vanaf aankoopdatum. De garantieperiode start op de dag van aankoop. Bewaar de originele kassabon alstublieft. Dit document is nodig als bewijs voor aankoop.

Wanneer binnen 3 jaar na de aankoopdatum van dit product een materiaal- of productiefout optreedt, dan wordt het product door ons - naar onze keuze - gratis voor u gerepareerd of vervangen. Deze garantie komt te vervallen als het product beschadigd wordt, niet correct gebruikt of onderhouden wordt.

De garantie geldt voor materiaal- en productiefouten. Deze garantie is niet van toepassing op productonderdelen, die onderhevig zijn aan normale slijtage en hierdoor als aan slijtage onderhevige onderdelen gelden (bijv. batterijen) of voor beschadigingen aan breekbare onderdelen, zoals bijv. schakelaars, accu's of dergelijke onderdelen, die gemaakt zijn van glas.

Afwikkeling in geval van garantie

Om een snelle afhandeling van uw reclamatie te waarborgen dient u de volgende instructies in acht te nemen:

Houd bij alle vragen alstublieft de kassabon en het artikelnummer (bijv. IAN 123456_7890) als bewijs van aankoop bij de hand.

Het artikelnummer vindt u op de typeplaat, ingegraveerd, op het titelblad van uw handleiding (linksonder) of als sticker op de achter- of onderzijde.

Wanneer er storingen in de werking of andere gebreken optreden, dient u eerst telefonisch of per e-mail contact met de onderstaande service-afdeling op te nemen.

Een als defect geregistreerd product kunt u dan samen met uw aankoopbewijs (kassabon) en vermelding van de concrete schade alsmede het tijdstip van optreden voor u franco aan het u meegedeelde servicepunt verzenden.
