BRUGSANVISNING HG00962 PARKSIDE

Brugs- og sikkerhedsanvisninger

FR BE

RAPPORTEUR D'ANGLE NUMÉRIQUE

DK Brugs- og sikkerhedsanvisninger Side 14

Forskriftsmæssig anvendelse .... Side 15

Leveringsomfang .... Side 15

Beskrivelse af delene .... Side 15

Sikkerhedsregler Side 16

Sikkerhedsvejledning for batterier / genopladelige batterier .... Side 17

Før anvendelsen. Side 19

Indsæt / skift batteri. Side 19

Idriftsættelse Side 19

Brug af den digitale vinkelmåler .... Side 19

Afhjælp fejl. Side 19

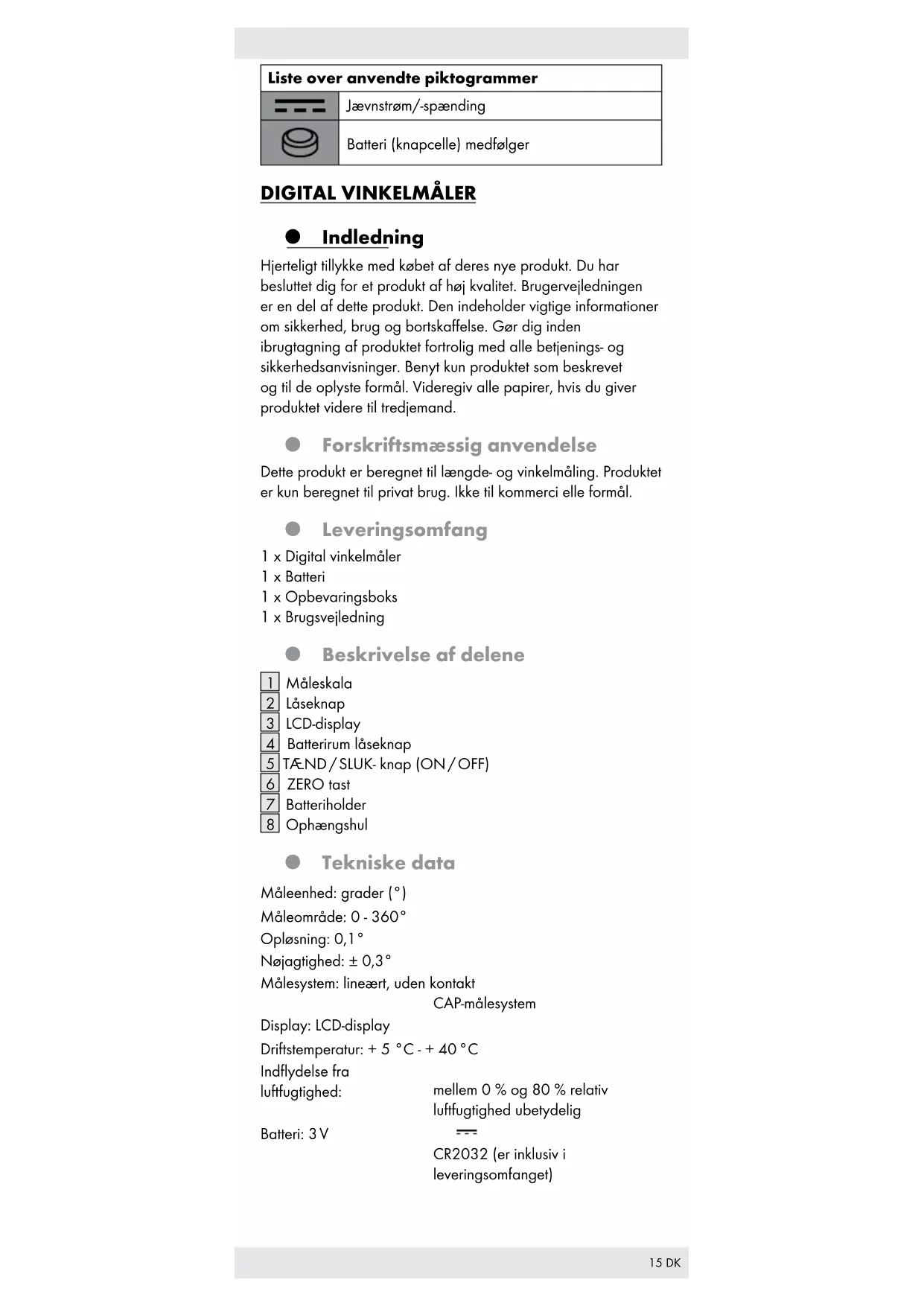

Liste over anvendte piktogrammer
	Jævnstrøm/-spænding
	Batteri (knapcelle) medfølger

DIGITAL VINKELMÅLER

- Indledning

Hjerteligt tillykke med købet af deres nye produkt. Du har besluttet dig for et produkt af høj kvalitet. Brugervejledningen er en del af dette produkt. Den indeholder vigtige informationer om sikkerhed, brug og bortskaffelse. Gør dig inden ibrugtagning af produktet fortrolig med alle betjenings- og sikkerhedsanvisninger. Benyt kun produktet som beskrevet og til de oplyste formål. Videregiv alle papirer, hvis du giver produktet videre til tredjemand.

Forskriftsmæssig anvendelse

Dette produkt er beregnet til længde- og vinkelmåling. Produktet er kun beregnet til privat brug. Ikke til kommerci elle formål.

Leveringsomfang

1 x Digital vinkelmåler
1 x Batteri
1 x Opbevaringsboks
1 x Brugsvejledning

Beskrivelse af delene

1 Måleskala
2 Låseknap
3 LCD-display
4 Batterirum läseknap
5 TÆND/SLUK-knap (ON/OFF)
6 ZERO tast
7 Batteriholder
8 Ophængshul

Tekniske data

Måleenhed: grader (°)

Måleområde: 0 - 360°

Opløsning: 0,1°

Nøjagtighed: ± 0,3°

Målesystem: lineært, uden kontakt

CAP-målesystem

Display: LCD-display

luftfugtighed: mellem 0 % og 80 % relativ

luftfugtighed ubetydelig

Batteri: 3 V

IKKE ET LEGET∅J! Dette produkt bør ikke benyttes af børn uden opsyn.

⚠ LIVSFARE OG FARE FOR ULYKKER FOR SMÅ B∅RN OG B∅RN! Lad aldrig børn være uden opsyn i nærheden af indpakningsmaterialet.

Der er fare for kvælning ved indpakningen. Børn undervurderer ofte farerne. Hold derfor altid børn borte fra dette produkt.

⚠ LIVSFARE! Batterier kan sluges, hvilket kan være livsfarligt. Kontakt straks en læge, hvis en person har slugt et batteri.

Dette apparat kan bruges af børn fra 8 år og opad, samt af personer med forringede fysiske, følelsesmæssige eller mentale evner eller med mangel på erfaring og viden, når de er under opsyn eller iht. sikker brug af apparatet blev vejledt og forstod de derudaf resulterende farer. Børn må ikke lege med apparatet. Rengøring og vedligeholdelse må ikke gennemføres af børn uden opsyn.

Udsæt aldrig produktet for høje temperaturer eller fugtighed, da produktet ellers kan tage skade.
Vinkelmåleren må ikke udsættes for fysi overlast. Dette kan ødelægge chippen i vinkelmåleren
- Hold den digitale vinkelmåler ren og tør. Væsker kan beskadige den digitale vinkelmåler.
- Holdes væk fra elektrisk strøm og elektrostatisk opladede genstande for at undgå skader på chippen.
Sæt ikke produktet under spænding. Hold produktet væk fra dele med elektrisk spænding. I modsat fald kan den indbyggede chip i produktet blive beskadiget.

Sikkerhedsvejledning for batterier / genopladelige batterier

■ LIVSFARE! Opbevar batterier / genopladelige batterier utilgængeligt for børn. Opsøg omgående læge hvis de sluges ved et uheld.

EKSPLOSIONSFARE! Ikke-genopladelige batterier må aldrig genoplades. Batterier / genopladelige batterier må ikke kortsluttes og / eller åbnes. Det kan medføre overophedning, ild eller eksplosion.

■ Batterier / genopladelige batterier må ikke kastes i ild eller vand.

■ Udsæt ikke batterier / genopladelige batterier for mekanisk belastning.

Risiko for batterilækage

■ Undgå ekstreme miljøer og temperatur som kan påvirke batterier/genopladelige batterier fx radiatorer, direkte sollys.
■ Undgå kontakt med hud, øjne og slimhinder. Ved kontakt med batterisyre, skylles det berørte område med masser af rent vand og der skal omgående opsøges lægehjælp.

ANVEND BESKYTTELSESHANDSKER!

Batterier / genopladelige batterier der lækker eller er skadet kan give brandsår ved hudkontakt. Anvend altid passende beskyttelseshandsker, hvis en sådan situation opstår.

Hvis et batteri lækker skal det omgåen fjernes fra produktet for at forebygge skader.
Anvend kun den samme type batterier, genopladelige batterier. Bland ikke brugte og nye batterier / genopladelige batterier.
Fjern batterierne / de genopladelige batterier fra produktet, hvis det ikke skal anvendes i længere tid.

Fare for beskadigelse af produktet

■ Anvend kun den specificerede type batterier / genopladelige batterier.
Ved isætning skal korrekt polaritet sikre Dette er vist inde i batterirummet!
- Batteriets og batterirummets kontakter skal renses før isætning!
Fjern straks udtjente batterier / genopladelige batterier fra produktet.

● Før anvendelsen

- Indsæt / skift batteri

Henvisning: Symbol for lav spænding der vises på LCD-displayet 3 indikerer et afladet / fladt batteri.

Henvisning: Når batteriet skiftes, kan LCD-displayet 3 vise fejl. Tag batteriet ud og sæt det i igen.

Tryk på batterirumlåseknappen 4, og tag batteriholderen ud 7 (se fig. B).
Fjern det gamle batteri.
Sæt batteriholderen med det nye batteri ind i batterirummet og check at polariteten er korrekt (+ og -). Kontrollér at plusterminalen vender udad.
Skub batteriholderen 7 helt ind (se fig. B).

- Idriftsættelse

Brug af den digitale vinkelmåler

Tryk på ON / OFF for tasten for at tænde for LCD-displayet 3.
= Drejeretning for løsning af låseknappen 2.
Låseknappen løsnes 2 ved at dreje den mod uret.
Læg den digitale vinkelmåler på et fladt underlag. Sørg for at begge linealer 1 er rettet ind over hinanden på det flade underlag (se fig. C). Tryk derefter på tasten ZERO 6, for at nulstille data.
Drej linealen for at måle vinklen.

Bemærk: Låseknappen 2 kan spændes ved at dreje den med uret, så en målt vinkel kan fastholdes.

B = Drejeretning for stramning af låseknappen 2.
Du kan også åbne de 2 linealer 180° og lægge dem helt an mod overfladen (se fig. D), og derefter trykke på ZERO knappen 6 for at nulstille. Drej linealen for at måle vinklen.

Bemærk: Displayet viser "Err", hvis den digitale vinkelmåler drejes mere end 360° (se fig. E). Drej den digitale vinkelmåler tilbage til startpositionen og mål igen.

Henvisning: Efter ca. 5 minutter slukkes LCD-displayet 3 automatisk.

- Afhjælp fejl

Apparatet indeholder følsomme elektroniske dele. Derfor kan det forekomme, at man oplever forstyrrelser fra apparater med overførsel pr. radiosignal i nærheden. Hvis der vises en fejl i displayet, skal disse genstande fjernes fra vinkelmålerens anvendelsesområde.

Elektrostatiske afladninger kan forårsage funktionsforstyrrelser.

Hvis du oplever en sådan forstyrrelse, bør du fjerne batteriet kort og derefter sætte det i igen.

Fejl Årsag Hjælp
Symbol for lavspændingvises på LCD-display-et3.	Batterispændingen er under 2,5V.	Skift batteriet som beskrevet i kapitlet „Indsæt / skift batteri”.
LCD-displayet3tæller ikke videre.	Fejlkobling Fjern batteriet, vent30 sekunder og sæt det så i igen.
Ingen visning på LCD-displayet3	1.LCD-displayet er slukket.2. Batteriet har ingen rigtig kontakt eller er sat forkert i.3.Batterispændingen er under 2V.	1. Tænd for LCD-displayet, idet du trykker på TÆND / SLUK-5 knappen.2. Fjern batteriet og indsæt det korrekt med hensyn til pol og som beskrevet i kapitlet „Indsæt / skift batteri“ så det rører ved alle kontakter.3. Skift batteriet som beskrevet i kapitlet „Indsæt / skift batteri”.

Den digitale vinkelmåler rengøres før og efter brug med en tør klud. Anvend aldrig benzin, opløsningsmidler eller andre rengøringsmidler.
Den digitale vinkelmåler må ikke komme i vand. Væsker kan beskadige den digitale vinkelmåler.
Sluk altid for LCD-displayet når den digitale vinkelmåler ikke skal anvendes. Herved forlænges batteriets levetid.

Tip - efter brug eller rengøring:

■ Opbevar produktet i dets opbevaringsæske eller
hæng produktet på en krog ved at anvende ophængshullet 8

Bortskaffelse

Indpakningen består af miljøvenlige materialer, som De kan bortskaffe over de lokale genbrugssteder.

Bemærk forpakningsmaterialernes mærkning til affaldssorteringen, disse er mærket med forkortelser (a) og numre (b) med følgende betydning: 1 - 7: kunststoffer / 20 - 22: papir og pap / 80 - 98: kompositmaterialer.

Produktet og indpakningsmaterialerne kan genbruges; bortskaf disse særskilt til en bedre affaldsbehandling.

Triman-logoet gælder kun for Frankrig.

De får oplyst muligheder til bortskaffelse af det udtjente produkt hos deres lokale myndigheder eller bystyre.

For miljøets skyld, så må produktet aldrig smides ud sammen med husholdningsaffaldet, når det er udtjent, men skal afleveres til en fagmæssig korrekt bortskaffelse. De kan informere Dem vedrørende opsamlingssteder og deres åbningstider hos deres ansvarlige forvaltning.

Defekte eller brugte batterier / akkuer skal genbruges iht. retningslinje 2006/66/EF og dennes ændringer. Aflevér batterier / akkuer og / eller produktet via et af de tilbudte indsamlingssteder.

Miljøskader gennem forkert bortskaffelse af batterierne / akkuerne!

Batterier må ikke bortskaffes med husholdningsaffaldet. De kan indeholde giftige tungmetaller og er omfattet af behandlingen for særaffald. De kemiske symboler for tungmetaller er følgende: Cd = kadmium, Hg = kviksølv, Pb = bly. Aflevér derfor brugte batterier hos et kommunalt opsamlingssted.

Garanti

Produktet blev produceret omhyggeligt efter de strengeste kvalitetskrav og kontrolleret grundigt inden levering. Hvis der forekommer mangler ved dette produkt, så har de juridiske rettigheder over for sælgeren af dette produkt. Disse juridiske rettigheder indskrænkes ikke af vores garanti, der beskrives i det følgende.

De får 3 års garanti fra købsdatoen på dette produkt. Garantifristen begynder med købsdatoen. Opbevar den originale kassebon på et sikkert sted. Denne kassebon behøves som dokumentation for købet.

Hvis der inden for 3 år fra købsdatoen af for dette produkt opstår en materiale- eller fabrikationsfejl, bliver produktet repareret eller erstattet - efter vores valg - af os uden omkostninger for dem. Garantien bortfalder, hvis produktet bliver beskadiget eller ikke anvendes eller vedligeholdes korrekt.

Garantien gælder for materiale- eller fabrikationsfejl. Denne garanti dækker ikke produktdele, som er udsat for normalt slid og derfor kan betragtes som normale sliddele (f. eks. batterier) eller ved skader på skrøbelige dele; f. eks. kontakter, akkumulatorer som er fremstillet af glas.

Afvikling af garantisager

For at kunne garantere en hurtig sagsbehandling af deres forespørgsel, bedes De følge følgende anvisninger:

Opbevar kassebon og artikelnummer (f.eks.IAN 123456_7890) som købsdokumentation, så disse kan fremlægges på forespørgsel.

Artikelnumrene er angivet på typeskiltet, ved en indgravering, på forsiden af vejledningen (nederst til venstre) eller på et mærkat på bag- eller undersiden.

Hvis der forekommer funktionsfejl eller andre mangler, skal De først kontakte nedenstående serviceafdeling telefonisk eller via e-mail.

Et produkt, der er registreret som defekt, kan De derefter sende portofrit til den meddelte serviceadresse ved vedlæggelse af købsbeviset (kassebon) og angivelsen af, hvori manglen består, og hvornår den er opstået.

Service

Service Danmark

Tel.: [phone]

E-Mail: [e-mail]
