BEDIENUNGSANLEITUNG HG00962 PARKSIDE

Bedienungs- und Sicherheitshinweise

DE/AT/CH Bedienungs- und Sicherheitshinweise Seite 41

A 1 3 2 8 5 6

B 7 100 90 80 70 60 50 4

C 1 3 120° 2 5 6 50 1200° 1200° 120°

D 2 60° 5 6 0600° 182 193 140 130 120 110 100 92 83 75 60 50 0600° 60°

E 2 60 50 Err OKOFF ZERO

Driftstemperatur: + 5 °C - + 40 °C

Indflydelse fra

CR2032 (er inklusiv i

leveringsomfanget)

Sikkerhedsregler

LÆS VENLIGST BRUGSANVISNINGEN IGENNEM F∅R ANVENDELSE! OPBEVAR BRUGSANVISNINGEN OMHYGGELIG!

⚠️FORSIGTIG! FARE FOR PERSONSKADER!

E-Mail: [e-mail]

Service België

Tel.: [phone]

(0,15 EUR/Min.)

E-Mail: [e-mail]

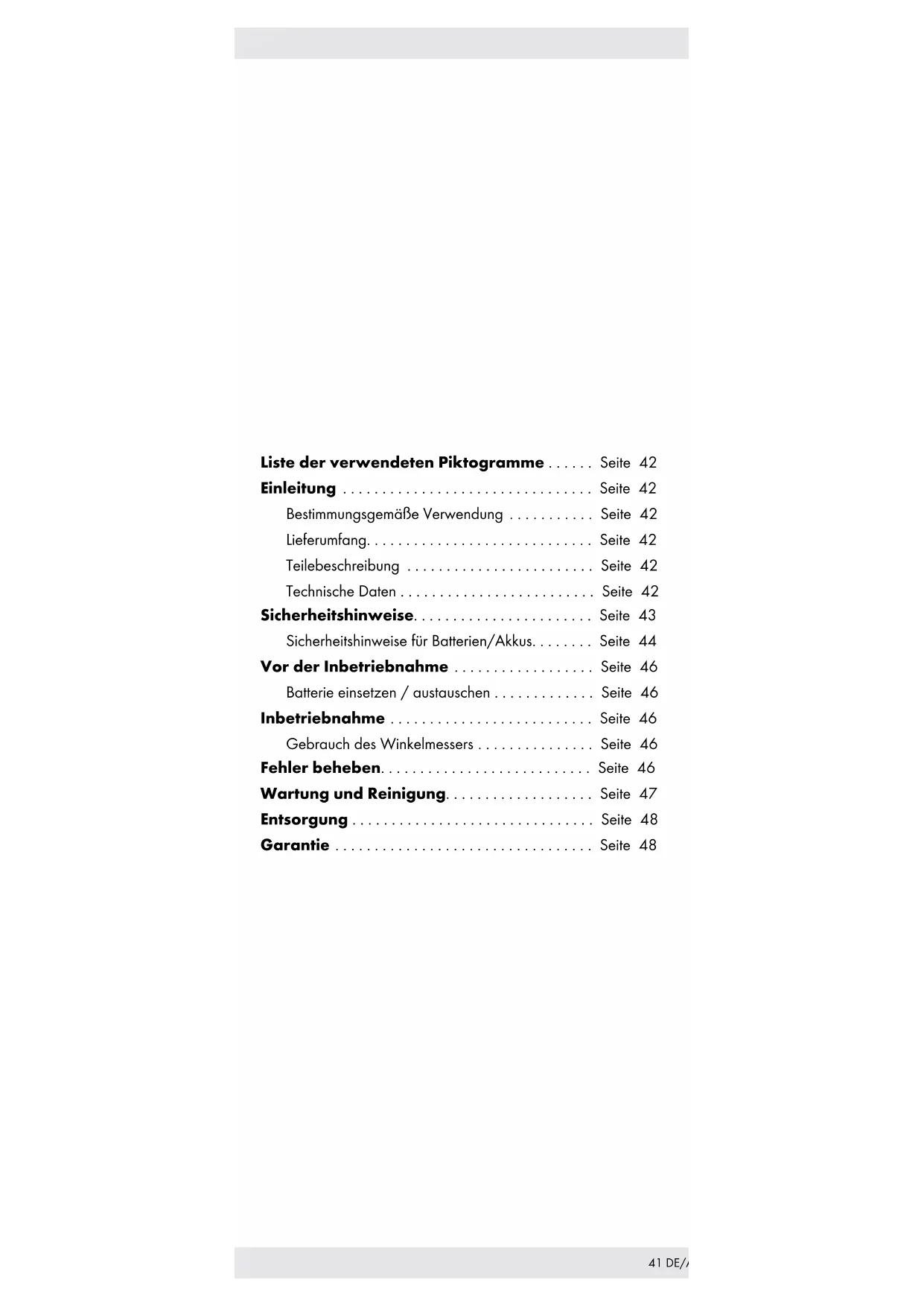

Liste der verwendeten Piktogramme ..... Seite 42

Einleitung Seite 42

Bestimmungsgemäße Verwendung ..... Seite 42

Lieferumfang. Seite 42

Teilebeschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 42

Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 42

Sicherheitshinweise. Seite 43

Sicherheitshinweise für Batterien/Akkus. ..... Seite 44

Vor der Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Batterie einsetzen / austauschen ..... Seite 46

Inbetriebnahme Seite 46

Gebrauch des Winkelmessers ..... Seite 46

Fehler beheben. Seite 46

Wartung und Reinigung. Seite 47

Entsorgung Seite 48

Garantie Seite 48

Liste der verwendeten Piktogramme
	Gleichstrom / -spannung
	Batterie (Knopfzelle) mitgeliefert

DIGITALER WINKELMESSER

Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäße Verwendung

Dieses Produkt eignet sich zur Längen- und Winkelmessung. Das Produkt ist nur für den persönlichen Gebrauch bestimmt. Nicht für den gewerblichen Einsatz.

Lieferumfang

1 x Digitaler Winkelmesser
1 x Batterie
1 x Aufbewahrungsbox
1 x Bedienungsanleitung

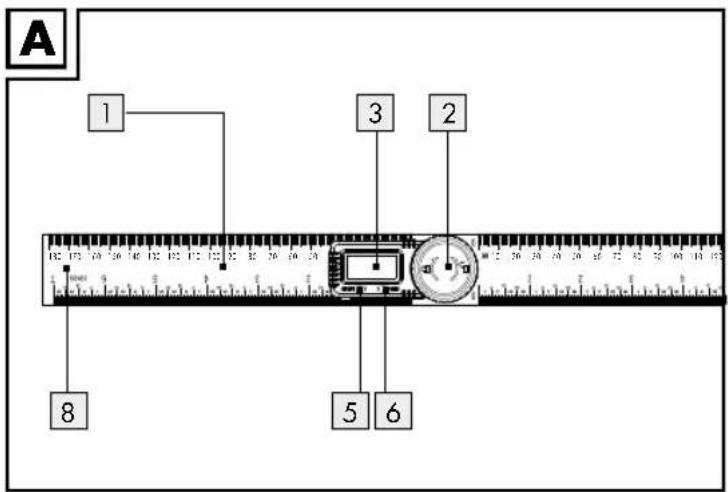

Teilebeschreibung

1 Digitaler Winkelmesser
2 Feststellknopf
3 LCD-Anzeige
4 Taste Batteriefach
5 Taste ON / OFF (EIN / AUS)
6 Taste ZERO (NULL)
7 Batteriehalterung
8 Aufhängung

Technische Daten

Messgrößeneinheit: Grad (°)

Messbereich: 0 bis 360°

Auflösung: 0,1°

Genauigkeit: ± 0,3°

Messsystem: lineares, kontaktloses

CAP-Messsystem

Anzeige: LCD-Anzeige

Betriebstemperatur: +5 °C bis +40 °C

Einfluss durch Luftfeuchtigkeit: innerhalb von 0 % bis 80 %

relative Luftfeuchtigkeit

unerheblich

Batterie: 3 V---

CR2032 (im Lieferumfang

enthalten)

Sicherheitshinweise

VOR GEBRAUCH BITTE DIE

BEDIENUNGSANLEITUNG LESEN!

BEDIENUNGSANLEITUNG BITTE

SORGFÄLTIG AUFBEWAHREN!

⚠ VORSICHT! VERLETZUNGSGEFAHR!

DAS PRODUKT GEHÖRT

NICHT IN KINDERHÄNDE.

SPIELZEUG! Dieses Produkt sollte von

Kindern nicht ohne Aufsicht benutzt

werden.

⚠LEBENS- UND UNFALLGEFAHR FÜR KLEINKINDER UND KINDER!

Lassen Sie Kinder niemals unbeaufsichtigt mit dem

Verpackungsmaterial.

Es besteht Erstickungsgefahr durch

Verpackungsmaterial. Kinder

unterschätzen häufig die Gefahren.

Halten Sie Kinder stets vom Produkt fern.

⚠LEBENSGEFAHR! Batterien

können verschluckt werden, was lebensgefährlich sein kann.

Nehmen Sie sofort ärztliche Hilfe in Anspruch, wenn eine Batterie verschluckt wurde.

■ Dieses Produkt kann von Kindern

ab 8 Jahren und darüber sowie von

Personen mit verringerten physischen,

sensorischen oder mentalen Fähigkeiten

oder Mangel an Erfahrung und Wissen

benutzt werden, wenn sie beaufsichtigt

werden oder bezüglich des sicheren

Gebrauchs des Produkts unterwiesen

wurden und die daraus resultierenden

Gefahren verstehen.

Kinder dürfen nicht mit dem Produkt

spielen.

Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

■ Setzen Sie das Produkt niemals hohen Temperaturen und Feuchtigkeit aus, da sonst das Produkt Schaden nehmen kann.

- Setzen Sie das Produkt nicht unter Spannung. Halten Sie das Produkt von elektrischen Pins fern. Anderenfalls kann der im Produkt eingebaute Chip beschädigt werden.

■ Halten Sie den digitalen Winkelmesser sauber und trocken. Flüssigkeit kann den digitalen Winkelmesser beschädigen.

- Setzen Sie den Winkelmesser nicht unter Spannung und halten Sie ihn von elektrischen Stiften fern. Anderenfalls kann der Chip im Winkelmesser beschädigt werden.

- Setzen Sie das Produkt nicht unter Spannung. Halten Sie das Produkt von Teilen fern, die unter elektrischer Spannung stehen. Anderenfalls kann der im Produkt eingebaute Chip beschädigt werden.

Sicherheitshinweise für Batterien/Akkus

LEBENSGEFAHR! Halten Sie Batterien/Akkus außer Reichweite von Kindern. Suchen Sie im Falle eines Verschluckens sofort einen Arzt auf!

EXPLOSIONSGEFAHR! Laden Sie nicht aufladbare Batterien niemals wieder auf. Schließen Sie

Batterien/Akkus nicht kurz und/oder öffnen Sie diese nicht. Überhitzung, Brandgefahr oder Platzen können die Folge sein.

■ Werfen Sie Batterien/Akkus niemals in Feuer oder Wasser.
■ Setzen Sie Batterien/Akkus keiner mechanischen Belastung aus.

Risiko des Auslaufens der Batterien

■ Vermeiden Sie extreme Bedingungen und Temperaturen, die auf Batterien/Akkus einwirken können, z. B. auf Heizkörpern / direkte Sonneneinstrahlung.
■ Vermeiden Sie den Kontakt mit Haut, Augen und Schleimhäuten! Spülen Sie bei Kontakt mit Batteriesäure die betroffenen Stellen sofort mit klarem Wasser und suchen Sie umgehend einen Arzt auf!

SCHUTZHANDSCHUHE

TRAGEN! Ausgelaufene oder

beschädigte Batterien/Akkus

können bei Berührung mit der Haut Verätzungen verursachen. Tragen Sie deshalb in diesem Fall geeignete Schutzhandschuhe.

Im Falle eines Auslaufens der Batterien entfernen Sie diese sofort aus dem Produkt, um Beschädigungen zu vermeiden.
■ Entfernen Sie die Batterien, wenn das Produkt längere Zeit nicht verwendet wird.

Risiko der Beschädigung des Produkts

■ Verwenden Sie ausschließlich den angegebenen Batterietyp/Akkutyp! ■ Achten Sie beim Einlegen auf die richtig Polarität! Diese wird im Batteriefach angezeigt!
■ Reinigen Sie Kontakte an der Batterie und im Batteriefach vor dem Einlegen, falls erforderlich!
■ Entfernen Sie erschöpfte Akkus/Batterie umgehend aus dem Produkt.

● Vor der Inbetriebnahme

- Batterie einsetzen / austauschen

Hinweis: Das Symbol „niedriger Batterieladestatus“ erscheint in der LCD-Anzeige 3, wenn die Batterie leer / verbraucht ist.

Hinweis: Nach dem Austauschen der Batterie kann es vorkommen, dass die LCD-Anzeige 3 nicht richtig funktioniert. Entfernen Sie die Batterie und setzen Sie sie erneut ein.

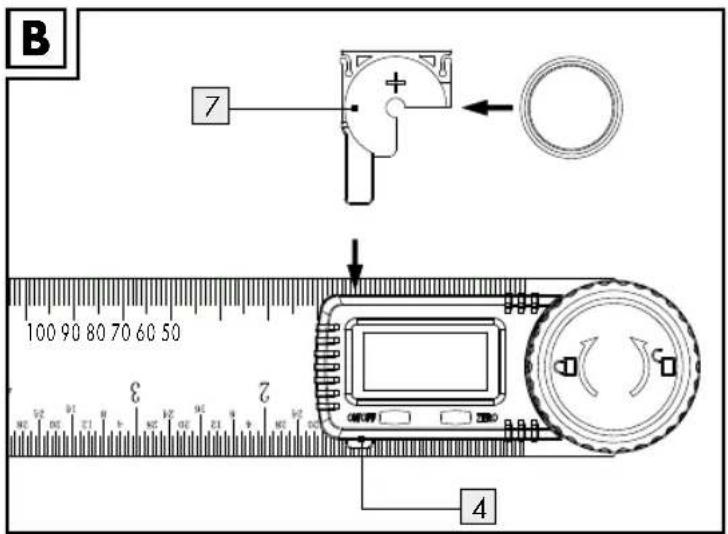

Drücken Sie auf die Taste des Batteriefachs. Ziehen Sie dann die Batteriehalterung 7 heraus (siehe Abb. B).
Entnehmen Sie die alte Batterie.
Schieben Sie die Batteriehalterung mit der neuen Batterie zurück in das Batteriefach. Beachten Sie beim Einlegen der Batterie die richtige Polarität (+ und -).
■ Schieben Sie die Batteriehalterung vollständig hinein (siehe Abb. B).

Inbetriebnahme

Gebrauch des digitalen Winkelmessers

Drücken Sie die ON / OFF-Taste zum Einschalten der LCD-Anzeige 3.
- Lösen Sie den Feststellknöpf, indem Sie ihn links herum drehen.

= Drehrichtung zum Lösen des Feststellknopfs 2.

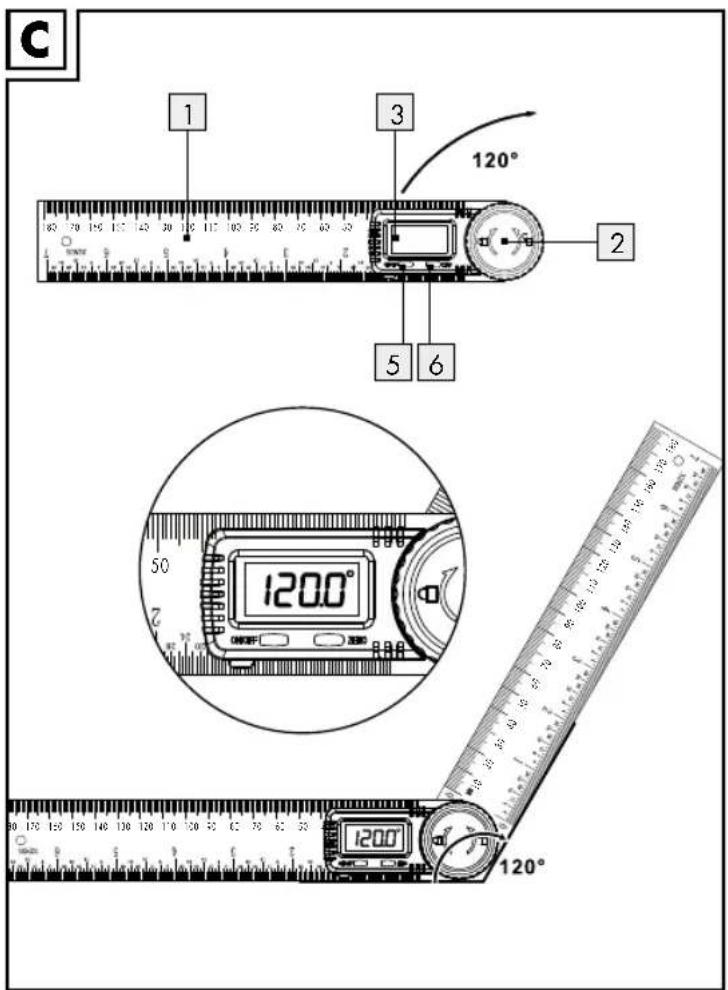

Legen Sie den digitalen Winkelmesser auf eine flache Oberfläche. Sorgen Sie dafür, dass beide Lineale 1 an der Oberfläche ausgerichtet sind (siehe Abb. C). Drücken Sie dann die Taste ZERO 6, um die Daten auf Null zu setzen.

■ Drehen Sie das Lineal zum Messen des Winkels.

Hinweis: Sie können den Feststellknopf 2 durch Rechtsdrehung festziehen, um einen bestimmten Messwinkel beizubehalten.

B = Drehrichtung zum Festziehen des Feststellknopfs 2

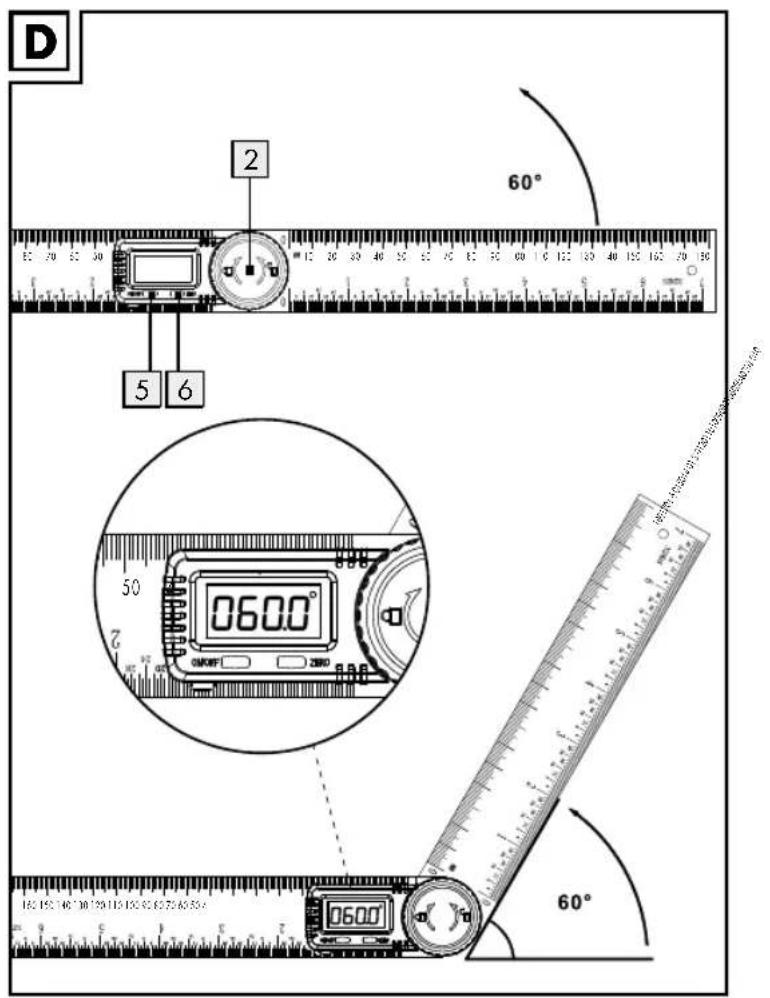

Sie können die 2 Lineale auch bis auf 180° öffnen und mit der Oberfläche ausrichten (siehe Abb. D). Drücken Sie dann die Taste ZERO 6, um die Daten auf Null zu setzen. Drehen Sie das Lineal zum Messen des Winkels.

Hinweis: Die Anzeige zeigt „Err“, falls der digitale Winkelmesser über 360° gedreht wurde (siehe Abb. E). Drehen Sie den digitalen Winkelmesser wieder in die Ausgangsposition zurück und messen Sie erneut.

Hinweis: Nach ca. 5 Minuten schaltet sich die LCD-Anzeige 3 automatisch ab.

● Fehler beheben

Das Produkt enthält empfindliche elektronische Bauteile. Daher ist es möglich, dass es durch Funkübertragungsgeräte in unmittelbarer Nähe gestört wird. Treten Fehlanzeigen im Display auf, entfernen Sie solche Geräte aus der Umgebung des Produkts.

Elektrostatische Entladungen können zu Funktionsstörungen führen.

Entfernen Sie bei solchen Funktionsstörungen kurzzeitig die Batterie und setzen Sie sie erneut ein.

Fehler Ursache	Abhilfe
Symbol „niedriger Batterielade-status“ [IMAGE] erscheint in der LCD-Anzeige 3.	Die Batteriespannung liegt unter 2,5 V.	Tauschen Sie die Batterie aus (Kapitel „Batterie einsetzen / austauschen“).
Die LCD-Anzeige 3 zählt nicht weiter.	Fehlerhafte Schaltung	Batterie herausnehmen und nach 30 Sekunden wieder einsetzen.
Keine Anzeige in der LCD-Anzeige 3	1. LCD-Anzeige ist ausgeschaltet.2. Batterie hat keinen richtigen Kontakt oder ist falsch herum eingesetzt.3. Die Batteriespannung liegt unter 2 V.	1. Schalten Sie die LCD-Anzeige ein, indem Sie die ON / OFF-Taste 5 drücken.2. Entnehmen Sie die Batterie. Setzen Sie sie gemäß Polung und Kapitel „Batterie einsetzen/austauschen“ so ein, dass sie alle Kontakte berührt.3. Tauschen Sie die Batterie aus (Kapitel „Batterie einsetzen / austauschen“).

● Wartung und Reinigung

■ Reinigen Sie den digitalen Winkelmesser vor und nach dem Gebrauch mit einem trockenen Tuch. Verwenden Sie niemals Benzin, Lösungsmittel oder andere Reiniger.
Den digitalen Winkelmesser nicht in Wasser tauchen. Flüssigkeiten können den digitalen Winkelmesser beschädigen.
Schalten Sie die LCD-Anzeige immer aus, wenn der digitale Winkelmesser nicht verwendet wird. So verlängern Sie die Betriebsdauer der Batterie.

Hinweis – Nach dem Gebrauch bzw. nach der Reinigung:

Lagern Sie das Produkt in der Aufbewahrungsbox oder
Hängen Sie das Produkt mithilfe der Aufhängung an einem geeigneten Haken auf.

Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Beachten Sie die Kennzeichnung der Verpackungsmaterialien bei der Abfalltrennung, diese sind gekennzeichnet mit Abkürzungen (a) und Nummern (b) mit folgender Bedeutung: 1 - 7: Kunststoffe / 20 - 22: Papier und Pappe / 80 - 98: Verbundstoffe.

Das Produkt und die Verpackungsmaterialien sind recyclebar, entsorgen Sie diese getrennt für eine bessere Abfallbehandlung.

Das Triman-Logo gilt nur für Frankreich.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Werfen Sie Ihr Produkt, wenn es ausgedient hat, im Interesse des Umweltschutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öffnungszeiten können Sie sich bei Ihrer zuständigen Verwaltung informieren.

Defekte oder verbrauchte Batterien / Akkus müssen gemäß Richtlinie 2006/66/EG und deren Änderungen recycelt werden. Geben Sie Batterien / Akkus und / oder das Produkt über die angebotenen Sammeleinrichtungen zurück.

Umweltschäden durch falsche Entsorgung der Batterien / Akkus!

Batterien / Akkus dürfen nicht über den Hausmüll entsorgt werden. Sie können giftige Schwermetalle enthalten und unterliegen der Sondermüllbehandlung. Die chemischen Symbole der Schwermetalle sind wie folgt: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Geben Sie deshalb verbrauchte Batterien / Akkus bei einer kommunalen Sammelstelle ab.

Garantie

Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Sie erhalten auf dieses Produkt 3 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von 3 Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und daher als Verschleißteile angesehen werden können oder Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (z. B. IAN 123456_7890) als Nachweis für den Kauf bereit.

Die Artikelnummer entnehmen Sie bitte dem Typenschild, einer Gravur, auf dem Titelblatt Ihrer Anleitung (unten links) oder als Aufkleber auf der Rück- oder Unterseite.

Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail.

Ein als defekt erfasstes Produkt können Sie dann unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden.

Service

DE Service Deutschland

Tel.: [phone]

(kostenfrei aus dem

dt. Festnetz/Mobilfunknetz)

E-Mail: [e-mail]

AT Service Österreich

Tel.: [phone]

(0,15 EUR/Min.)

E-Mail: [e-mail]

CH Service Schweiz

Tel.: [phone]

(0,08 CHF/Min.,

Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

CE

OWIM GmbH & Co. KG

Stiftsbergstraße 1

74167 Neckarsulm

GERMANY

Model No.: HG00962B

Version: 04/2020
