HG00962B - Messgerät PARKSIDE - Kostenlose Bedienungsanleitung

Produkttyp	Digitaler Winkelmesser
Marke	Parkside
Modell	HG00962B
Bestimmungsgemäße Verwendung	Messung von Winkeln und Längen für den privaten Gebrauch
Lieferumfang	1 × Digitaler Winkelmesser, 1 × CR2032-Batterie, 1 × Aufbewahrungsbox, 1 × Bedienungsanleitung
Winkelmessbereich	0° – 360°
Messgenauigkeit	±0,3°
Auflösung	0,1°
Anzeige	LCD-Bildschirm
Stromversorgung	1 Knopfbatterie 3 V, Typ CR2032 (enthalten)
Betriebstemperatur	+5°C bis +40°C
Betriebsluftfeuchtigkeit	0 % bis 80 % relative Luftfeuchtigkeit
Nullstellung	Über die ZERO-Taste
Winkelarretierung	Drehverriegelungsknopf
Automatische Abschaltung	Nach 4 Minuten Inaktivität
Wartung und Reinigung	Mit einem trockenen Tuch reinigen; keine Lösungsmittel verwenden; nicht in Wasser eintauchen
Sicherheit	Außerhalb der Reichweite von Kindern aufbewahren; nicht Hitzequellen aussetzen; Batterien vorsichtig handhaben
Garantie	3 Jahre ab Kaufdatum
Kundendienst Frankreich	Tel.: [phone], E-Mail: [e-mail]
Kundendienst Belgien	Tel.: [phone], E-Mail: [e-mail]
Entsorgung	Gemäß den örtlichen Vorschriften recyceln; verbrauchte Batterien in Recyclingbehälter geben

Häufig gestellte Fragen - HG00962B PARKSIDE

Wie setze ich die Batterie in den digitalen Winkelmesser Parkside HG00962B ein?

Drücken Sie auf die Taste des Batteriefachs und ziehen Sie die Halterung heraus. Setzen Sie die neue Batterie unter Beachtung der Polarität (+ nach außen) ein. Schieben Sie die Halterung vollständig in das Fach.

Wie setze ich die Anzeige zurück?

Legen Sie beide Schenkel auf eine ebene Fläche und drücken Sie dann die ZERO-Taste. Die Anzeige setzt sich auf 0° zurück.

Was bedeutet das Symbol für schwache Batterie auf dem Bildschirm?

Das Symbol für niedrige Spannung zeigt an, dass die Batterie entladen ist. Ersetzen Sie sie durch eine neue CR2032-Batterie gemäß dem Einsetzverfahren.

Warum zeigt das Display "Err" an?

Die Anzeige "Err" erscheint, wenn der Winkelmesser um 360° gedreht wurde. Drehen Sie ihn zurück in die Ausgangsposition und wiederholen Sie die Messung.

Das Gerät schaltet sich von selbst aus, ist das normal?

Ja, der LCD-Bildschirm schaltet sich nach 4 Minuten Inaktivität automatisch aus, um die Batterie zu schonen. Drücken Sie die EIN/AUS-Taste, um ihn wieder einzuschalten.

Wie reinige und pflege ich den Winkelmesser?

Reinigen Sie das Gerät vor und nach dem Gebrauch mit einem trockenen Tuch. Verwenden Sie kein Benzin, Lösungsmittel oder andere Reinigungsmittel. Tauchen Sie das Gerät nicht in Wasser.

Was tun, wenn das Display nicht angeht?

Überprüfen Sie, ob die Batterie mit der richtigen Polarität eingesetzt ist. Bleibt das Display aus, ersetzen Sie die Batterie. Wenn das Problem weiterhin besteht, entfernen Sie die Batterie und setzen Sie sie nach 30 Sekunden wieder ein.

Kann ich Winkel über 360° messen?

Nein, der Messbereich ist auf 0° – 360° beschränkt. Darüber hinaus zeigt das Display "Err" an.

Wie lange beträgt die Garantie?

Das Produkt hat eine Garantie von 3 Jahren ab Kaufdatum. Bewahren Sie den Kassenbon als Kaufnachweis auf.

Wie kontaktiere ich den Kundendienst?

In Frankreich: 0800904879 oder [e-mail]. In Belgien: 080071011 oder [e-mail]. Für Luxemburg: 80023970.

BEDIENUNGSANLEITUNG HG00962B PARKSIDE

Bedienungs- und Sicherheitshinweise

DE/AT/CH Bedienungs- und Sicherheitshinweise Seite 24

Fouten herstellen. 21

Bestimmungsgemäß Verwendung . 25

Lieferumfang. 25

Teilebeschreibung . 25

Technische Daten. 25

Sicherheitshinweise. 26

Sicherheitsinweis für Batterien/Akkus. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

VorderInbetriebnahme. 29

Batterie einsetzen / austauschen. 29

Inbetriebnahme. 29

Gebrauch des digitalen Winkelmessers. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Fehler beheben. 30

Wartung und Reinigung. 30

Entsorgung . 31

Garantie . 32

Liste der verwendeten Piktogramme
-	Gleichstrom / -spannung
	Batterie (Knopfelle) mitgeliefert

DIGITALER WINKELMESSER

Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil deses Produkte. Sie enthalt wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäß Verwendung

Dieses Produkt eignet sich zur Längen- und Winkelmessung. Das Produkt ist nur für den persönlichen Gebrauch bestimmt. Nicht für den gewerblichen Einsatz.

- Lieferumfang

1 x Digitaler Winkelmesser
1×Batterie
1x Aufbewahrungsbox
1 x Bedienungsanleitung

Teilebeschreibung

Lineale
2 Feststellknopf
3LCD-Anzeige
4 Taste Batteriefach
5 Taste ON/OFF (EIN/AUS)
6 Taste ZERO (NULL)
7 Batteriehalterung
8 Aufhängung

Technische Daten

MessgroBeneinheit:Grad (^irc)

Messbereich: 0 bis 360^irc

Auflösung: 0,1°

Genauigkeit: ± 0,3°

Messystem: lineares,kontaktfoses

CAP-Messystem

Anzeige: LCD-Anzeige

Betriebstemperatur: +5^ircC bis +40^ircC

Einfluss durch Luftfeuchtingigkeit: innerhalb von 0% bis 80% relative Luftfeuchtingigkeit unerheblich

Batterie: 3 V--- CR2032 (im Lieferumfang enthalten)

Sicherheitshinweise

VOR GEBRAUCH BITTE DIE BEDIENUNGSANLEITUNG LESEN! BEDIENUNGSANLEITUNG BITTE SORGFÄLTIG AUFBEWAHREN!

VORSICHT! VERLETZUNGSGEFAHR! DAS PRODUKT GEHÖRT Nicht IN KINDERHände. DIESES PRODUKT IST KEIN

SPIELZEUG! Dieses Produkt sollte von Kindern nicht ohne Aufsicht benutzt werden.

LEBENS- UND UNFALLGEFAHR FÜR KLEINKINDER UND KINDER! Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial.

Esbesteht Erstickungsgefahr durch Verpackungsmaterial. Kinder understandsenhaufig die Gefahren. Halten Sie Kinder stets vom Produkt fern.

LEBENSGEFAHR! Batterien können verschlukt werden, was lebensgefährlich sein kann. Nehmen Sie sofort arztliche Hilfe in Anspruch, wenn eine Batterie verschlukt wurde.

Dieses Produkt kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Produkts unterwiesen wurden und die daraus resultierenden Gefahren verstehen.

Kinder)durfenichtmit dem Produkt spielen.

Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Setzen Sie das Produkt niemals hohen Temperaturen und Feuchtigkeit aus, daß sonst das Produkt Schadennehmen kann.
Setzen Sie das Produkt nicht unter Spannung.

-Halten Sie das Produkt von elektrisch geladenen Stiften/Pins fern.
-Halten Sie das Produkt von Teilen fern, die unter elektrischer Spannung stehen.

Risiko von Beschädigung des im Produkt eingebauten Chips.

Halten Sie das Produkt sauber und trocken. Flüssigkeit kann das Produkt beschädigen.

Sicherheitshinweise für Batterien/Akkus

LEBENSGEFAHR! Halten Sie

Batterien/Akkus außer Reichweite von Kindern. Suchen Sie im Falle eines Verschluckens sofort einen Arzt auf!

Sie nicht aufladbare Batterien niemals wieder auf. Schließen Sie

Batterien/Akkus nicht kurz und/oder öffnen Sie diese nicht. Überhitzung, Brandgefahr oder Platzen können die Folge sein.

Werfen Sie Batterien/Akkus niemals in Feuer oder Wasser.
Setzen Sie Batterien/Akkus keiner mechanischen Belastung aus.

Risiko des Auslaufens der Batterien

• Vermeiden Sie extreme Bedingungen und Temperaturen, die auf Batterien/Akkus einwirken können, z. B. auf Heizkörpern / direkte Sonneneinstrahlung.
• Vermeiden Sie den Kontakt mit Haut, Augen und Schleimhäuten! Spulen Sie bei Kontakt mit Batteriesäure die betroffenen Stellen sofort mit klarem Wasser unduchen Sie umgehend einen Arzt auf!

SCHUTZHANDSCHUHE

TRAGEN! Ausgelaufene oder beschädigte Batterien/Akkus

konnen bei Berührung mit der Haut Veratzungen verursachen. Tragen Sie deshalb in thisem Fall geeignete Schutzhandschuhe.

Im Falle eines Auslaufens der Batterien entfernen Sie diese sofort aus dem Produkt, um Beschädigungen zu vermeiden.
Entfernen Sie die Batterien, wenn das Produkt langere Zeit nicht verwendet wird.

Risiko der Beschädigung des Produkts

• Verwenden Sie ausschließlich den angegebenen Batterietyp/Akkutyp!
  Achten Sie beim Einlagen auf die richtig Polarität! Diese wird im Batteriefach angezeigt!
  Reinigen Sie Kontakte an der Batterie und im Batteriefach vor dem Einlagen, falls erforderlich!
  Entfernen Sie erschöpfte Akkus/Batterie umgehend aus dem Produkt.

VorderInbetriebnahme

Batterie einsetzen / austauschen

Hinweis: Das Symbol „niedriger Batterieladostatus“ entscheint in der LCD-Anzeige 3, wenn die Batterie leer / verbraucht ist.

Hinweis: Nach dem Austauschen der Batterie kann es vorkommen, dass die LCD-Anzeige 3 nicht richtig Funktioniert. Entfern den Sie die Batterie und setzen Sie sie erneut ein.

Drücken Sie auf die Taste des Batteriefaches Ziehen Sie dann die Batteriehalterung 7 heraus (siehe Abb. B).
Entnehmen Sie die alte Batterie.
Schieben Sie die Batteriehalterung mit der neuen Batterie zusammen in das Batteriefach. Beachten Sie beim Einlagen der Batterie die richtige Polarität (+ und -).
Schieben Sie die Batteriehalterung vollständig hinein (siehe Abb. B).

Inbetriebnahme

- Gebrauch des digitalen Winkelmessers

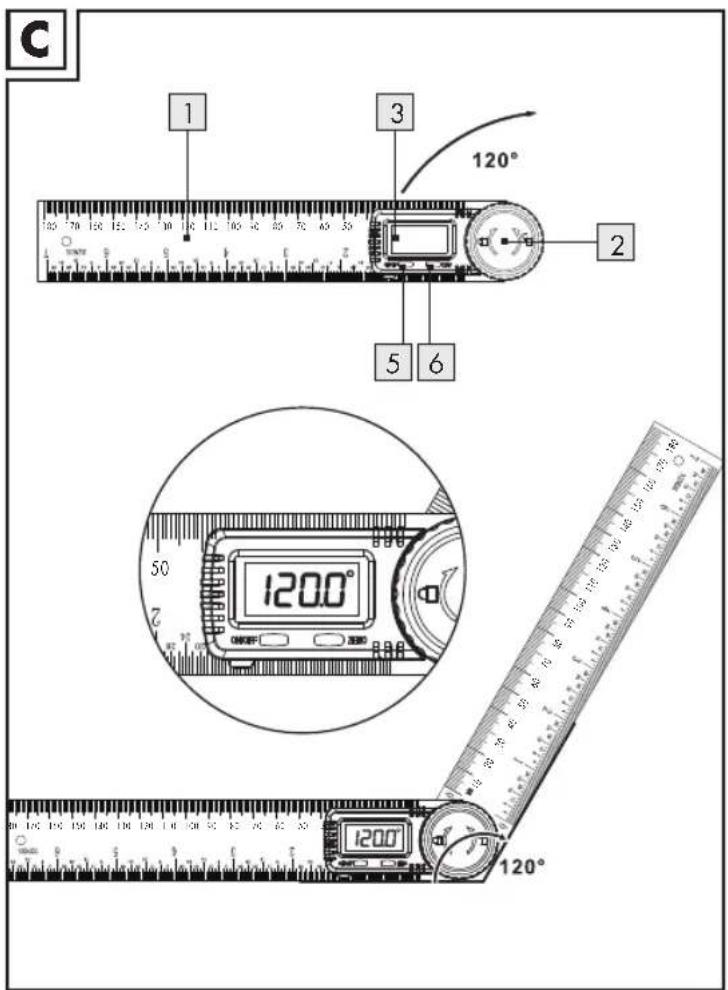

Drücken Sie die Taste ON / DSF zum Einsatz der LCD-Anzeige 3
Lösen Sie den Feststellknöblindem Sieihn links herum drehen.

= Drehrichtigung zum Lösen des Feststellknopfs 2
- Legen Sie den digitalen Winkelmesser auf eine flache Oberfläche. Sorgen Sie dazu, dass beiden Lineale 1 an der Oberfläche ausgerichtet sind (siehe Abb. C). Drücken Sie dann die Taste ZERO 6, um die Daten auf Null zu setzen.
Drehen Sie das Lineal zum Messen des Winkels.

Hinweis: Sie können den Feststellknopf 2 durch Rechtsdrehung festziehen, um einen bestimmten Messwinkel beizubehalten.

= Drehrichtung zum Festziehen des Feststellknopfs2
- Sie können die 2 Lineale auch bis auf 180^irc öffnen und mit der Oberfläche ausrichten (siehe Abb. D). Drücken Sie dann die Taste ZERO 6 , um die Daten auf Null zu setzen. Drehen Sie das Lineal zum Messen des Winkels.

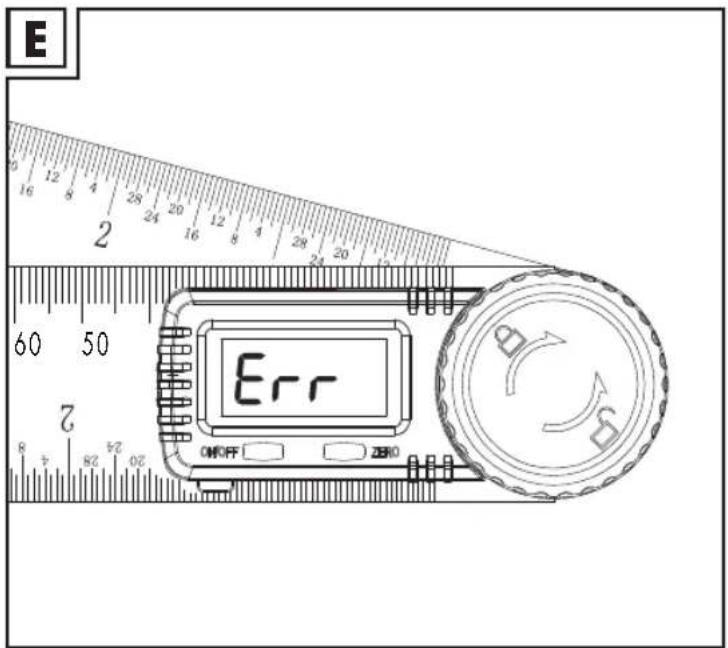

Hinweis: Die Anzeige zeigt „Err“, fols der digitale Winkelmesser über 360^irc gedreht wurde (siehe Abb. E). Drehen Sie den digitalen Winkelmesser wieder in die Ausgangsposition darüber und messen Sie erneut.

Hinweis: Die LCD-Anzeige 3 schaltet sich ebenfls beim Drehen des Lineals 1 automatisch ein.

Hinweis: Nach ca. 4 Minuten schaltet sich die LCD-Anzeige 3 automatisch ab.

Fehler beheben

Das Produkt enthalt empfindliche elektronische Bauteile.
Daher ist es möglich, dass es durch Funkübertragungsgeräte in unmittelbarer Höhe gestört wird. Treten Fehlanzeigen im Display auf, entfernen Sie solche Geräte aus der Umgebung des Produkts.

Elektrostatice Entladungen können zu Funktionstörungen führen.

Entfernen Sie bei solchen Funktionstörungen kurzzeitig die Batterie und setzen Sie sie erneut ein.

Fehler Ursache	Abhilfe
Symbol „niedriger Batterielade-status“ entscheid in der LCD-Anzeige 3	Die Batterie-spannung liegt unter 2,5 V.	Tauschen Sie die Batterie aus (Kapitel „Batterie einsetzen / austauschen").
Die LCD-Anzeige 3 zählt nicht weiter.	Fehlerhafte Schaltung	Batterie Herausnahmen und nach 30 Sekunden wieder eingetzen.
Keine Anzeige in der LCD-Anzeige 3	1. LCD-Anzeige ist ausgeschaltet.	1. Schalten Sie die LCD-Anzeige ein, indem Sie die Taste ON / OFF 5 drücken.
	2. Batterie hat keinen rechtigen Kontakt oder ist falsch herum ein-gesetzt.	2. Entnehmen Sie die Batterie. Setzen Sie sie gemäß Polung und Kapitel „Batterie einset-zen/austauschen" so ein, dass sie alle Kontakte berührt.
	3. Die Batterie-spannung liegt unter 2 V.	3. Tauschen Sie die Batterie aus (Kapitel „Batterie einsetzen/ austauschen").

Wartung und Reinigung

■ Reinigen Sie den digitalen Winkelmesser vor und nach dem Gebrauch mit einem trockenen Tuch. Verwenden Sie niemals Benzin, Lösungsmittel oder andere Reiniger.
Den digitalen Winkelmesser nicht in Wasser tauchen. Flüssigkeiten können den digitalen Winkelmesser beschädigen.
Schalten Sie die LCD-Anzele immer aus, wenn der digitale Winkelmesser nicht verwendet wird. So verlangern Sie die Betriebsdauer der Batterie.

Hinweis - Nach dem Gebrauch bzw. nach der Reinigung:

Lagern Sie das Produkt in der Aufbewahrungsbox oder
Hängen Sie das Produkt mithilfe der Aufhängung an einem geeigneten Haken auf.

Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die ortlichen Recyclingstellen entsorgen konnen.

Beachten Sie die Kennzeichnung der Verpackungsmaterialien bei der Abfalltrennung, diese sind gekennzeichnet mit Abkürzungen (a) und Nummern (b) mit folgender Bedeutung: 1-7: Kunststoffe / 20-22: Papier und Pappe / 80-98: Verbundstoffe.

Das Produkt und die Verpackungsmaterialien sind recycebar, entsorgen Sie diese getrennt für eine bessere Abfallbehandlung. Das Triman-Logo gilt nur für Frankreich.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfaren Sie bei ihrer Gemeinde- oder Stadtverwaltung.

Werfen Sie Ihr Produkt, wenn es ausgedient hat, im Interesse des Umweltschutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öffnungseiten können Sie sich bei ihrer zuständigen Verwaltung informieren.

Defekte oder verbrauchte Batterien / Akkus müssen gemäß Richtlinie 2006/66/EG und deren Änderungen recyclelt werden. Geben Sie Batterien / Akkus und / oder das Produkt über die angebotenen Sammeleinrichtungen darüber.

Umweltschäden durch falsche Entsorgung der Batterien/Akkus!

Batterien / Akkus dürfen nicht über den Hausmüll entsorgt werden. Sie können giftinge Schwermetalle enthalten und unterliegen der Sondermüßlbehandlung. Die chemischen Symbole der Schwermetalle sind wie folgt: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Geben Sie deshalb verbrauchte Batterien / Akkus bei einer communalen Sammelstelle ab.

Garantie

Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mängeln thesese Produkte stehen ihren gegen den Verkäuser des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Sie erhalten auf diese Produkt 3 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnnt mit dem Kaufdatum.itte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis fur den Kauf benotigt.

Tritt innerhalb von 3 Jahren ab dem Kaufdatum these Produkte ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns - nach unserer Wahl - für Sie kosten los repariert oder ersetzt. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde.

Die Garantieleistung gilt fur Material- oder Fabrikationsfehler.
These Garantie erstreckt sich nicht auf Produkte, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und darauf als Verschleibe angegeben werden können oder Beschäftigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sieitte den folgenden Hinweisen:

Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (z. B. IAN 123456_7890) als Nachweis für den Kauf bereit.

Die Artikelnummer entnehmer Sieitte dem Typenschild, einer Gravur, auf dem Titelblatt ihrer Bedienungsanleitung (unter links) oder als Aufkleber auf der Rück-oder Unterseite des Produkts.

Sollten Funktionsehler oder sonstige Mängel auftreten, kontaktieren Sie zunachst die nachfolgend benannte Serviceabteilung Telefonisch oder per E-Mail.

Ein als defekt erfasstes Produkt konnen Sie dann unter Begebung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden.

Service

Service Deutschland

Tel.: [phone]

E-Mail: [e-mail]

Service Österreich

Tel.:[phone]

E-Mail:[e-mail]

Service Schweiz

Tel:[phone]

E-Mail:[e-mail]

C

OWIM GmbH & Co. KG

Stiftsbergstraße 1

74167 Neckarsulm

GERMANY

Model No.: HG00962B

Version: 05/2021
