KS 216 Lasercut - Zaag METABO - Gratis gebruiksaanwijzing en handleiding

Producttype	Verstekzaag
Merk	Metabo
Model	KS 216 Lasercut
Afmetingen (apparaat gebruiksklaar)	480 × 543 × 325 mm
Gewicht	9,0 kg
Voeding	220-240 V ~ 50/60 Hz, 6 A
Motorvermogen (S6 20% 5 min)	1,35 kW
Toerental onbelast	5000 min⁻¹
Zaagblad diameter	216 mm
Boring zaagblad	30 mm
Zaagcapaciteit (0°/0°)	120 × 60 mm (B × H)
Kantelbereik	0° tot 45° links
Draaibereik tafel	47° links en rechts
Geleidingslaser	Klasse 2, 1,0 mW, 650 nm
Geluidsvermogensniveau (LWA)	86,8 dB(A)
Geluidsdrukniveau (LPA)	99,8 dB(A)
Trillingen (handgreep)	< 2,5 m/s²
Veiligheidsvoorzieningen	Pendelbeschermkap, veiligheidsblokkering, werkstukaanslag
Inbegrepen accessoires	Spaanzak, klemvoorziening, laterale tafelverlengingen
Onderhoud	Regelmatig reinigen van spanen, zaagblad vervangen, laser afstellen

Veelgestelde vragen - KS 216 Lasercut METABO

Wat is het motorvermogen van de Metabo KS 216 Lasercut zaag?

De motor levert een vermogen van 1,35 kW in bedrijfsmodus S6 (20% cyclus, 5 minuten).

Wat is de maximaal toegestane zaagblad diameter?

De buitendiameter van het zaagblad is 216 mm met een boring van 30 mm.

Hoe stel ik de kanteling van de zaagkop in?

Draai de blokkeerhendel aan de achterkant los, kantel de kop tussen 0° en 45° links en draai de hendel weer vast.

Hoe gebruik ik de geleidingslaser?

Schakel de laser in met de daarvoor bestemde schakelaar. De straal klasse 2 (1 mW, 650 nm) projecteert een lijn op het werkstuk. Kijk nooit rechtstreeks in de straal.

Wat zijn de essentiële veiligheidsmaatregelen?

Draag altijd een veiligheidsbril en gehoorbescherming. Gebruik de pendelbeschermkap en de veiligheidsblokkering. Trek de stekker uit het stopcontact voordat u onderhoud uitvoert.

Hoe vervang ik het zaagblad?

Trek de stekker uit. Blokkeer het zaagblad met de blokkeerknop. Draai de borgschroef (linksdraad) los met de inbussleutel. Verwijder de buitenflens en het zaagblad. Monteer het nieuwe zaagblad met de juiste draairichting en draai alles weer vast.

Wat is de maximale zaagcapaciteit bij recht zagen?

Bij recht zagen (tafel 0°, kanteling 0°) is de maximale doorsnede 120 mm breed bij 60 mm hoog.

Hoe stel ik de zaaglaser af?

Verwijder het deksel van de laser. Voor laterale uitlijning: draai de centrale schroef los, verplaats de lasereenheid horizontaal en draai weer vast. Voor hoekuitlijning: stel de rechter/linker zijdelingse schroeven af.

Welk type afzuiging wordt aanbevolen?

Gebruik de meegeleverde spaanzak of sluit een stofzuiger aan via de adapter (niet meegeleverd). De vereiste minimale luchtstroom is 460 m³/h.

Wat te doen als de zaag overmatig trilt?

Controleer of het zaagblad niet vervormd of bot is. Vervang het indien nodig. Zorg ervoor dat het zaagblad correct is gemonteerd en dat alle schroeven zijn vastgedraaid.

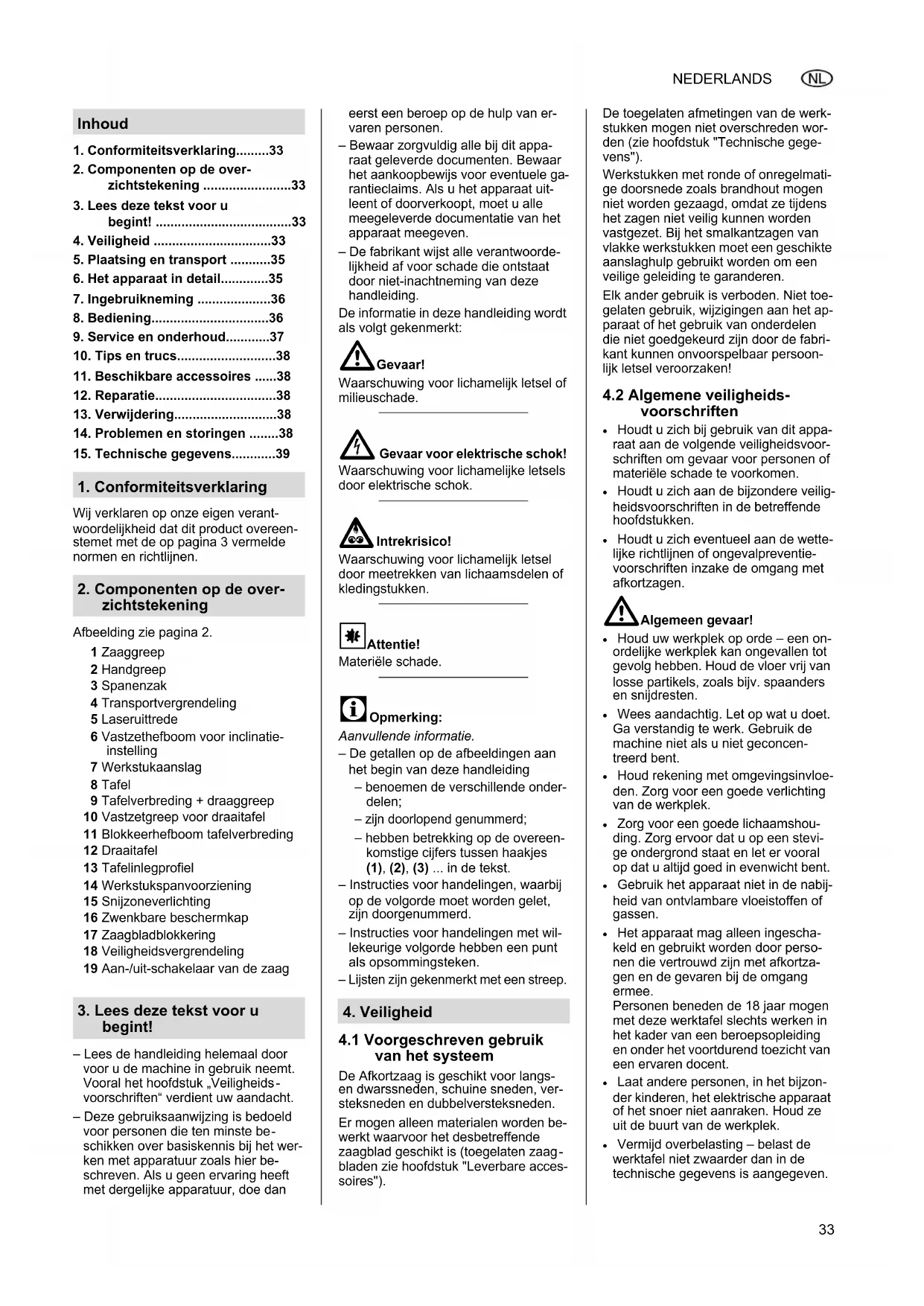

GEBRUIKSAANWIJZING KS 216 Lasercut METABO

1. Conformiteitsverklaring....33
2. Componenten op de overzichtstekening 33
3. Lees deze tekst voor u begint! 33
4. Veiligheid 33
5. Plaatsing en transport 35
6. Het apparatus in detail.. 35
7. Ingebruikneming 36
8. Bediening.. 36
9. Service en onderhoud 37
10. Tips en trucs 38
11. Beschikbare accessoires ....38
12. Reparatie 38
    13.Verwijdering. 38
    14.Problemen en storingen 38
13. Technische gegevens... 39

1. Conformiteitsverklaring

Wij verklaren op once eigen verantwoordelijkheid dat dit product overeenstemet met de op pagina 3 vermeldenormen en richtlijnen.

2. Componenten op de overzichtstekening

Afbeelding zie pagina 2.

1 Zaaggreep
2 Handgreep
3 Spanenzak
4 Transportvergrendeling
5 Laseruittrede
6 Vastzetheboom voor inclinatieinstelling
7 Werkstukaanslag
8 Tafel
9 Tafelverbreding + draaggreep
10 Vastzetgreep voor draaitafel
11 Blokeerhefboom tafelverbreding
12 Draaitafel
13 Tafelinlegprofiel
14 Werkstukspanvoorzieening
15 Snijzoneverlichting
16 Zwenkbare beschemkap
17 Zaagbladblokkering
18 Veiligheidsvergrendeling
19 Aan-/uit-schakelaar van de zaag

3. Lees deze tekst voor u begint!

Lees de handleiding helemaal door voor u de machine in gebruik neemt. Vooral het hoofdstuk, Veiligheids-voorschriften" verdient uw aandacht.
- Deze gebruksaanwijzing is bedoeld voor personen die ten minste beschikken over basiskennis bij het werk met apparatuurzoals hier beschreven. Als u geen ervaring heeft met dergelijkke apparatuur, doe dan

eerst een beroep op de hulp van ervaren Personen.

-Bewaar zorgvuldig alle bij dit apparaat geleverde documenten. Bewaar het aankoopbewijs voor eventuele garantieclaims. Als u het apparaat uitleent of doorverkoopt, moet u alle meegeleverde documentatie van het apparaat meegeven.
- De fabrikant wijst alle verantwoorde-liekheid af voor schade die ontstaat door Niet-inachtneming van deze handleiding.

De informatatie in deze handleiding worden als volgt gekenmerkt:

!Gevaar!

Waarschuwing voor lichamelijk letsel of milieuuschade.

Gevaar

Waarschuwing voor lichamelijke letsels door elektrische schok.

Intrekrisico!

Waarschuwing voor lichamelijk letsel door meetrekken van lichaamsdelen of kledingstukken.

Attentie!

Materièle schade.

Opmerking:

Aanvullende informatie.

• De getallen op de afbeeldingen aan het begin van deze handleiding

-benoemen de verschillende onder-delen;
- zijn doorlopend genummerd;
- hebben betrekking op de overeenkomstige cijfersussen haakjes (1), (2), (3) ... in de tekst.

• Instructies voor handelingen, waar bij op de volgorde moet worden gelet, zich doorgenummerd.

• Instructies voor handelingen met willekeurige volgorde hebben een punt als opsommingsteken.
  -Lijsten zijn gekenmerkt met een streep.

4. Veiligheid

4.1 Voorgeschreve den gebruik van het systeme

De Afkortzaag is geschikt voor langs-en dwarssneden, schuine smeden, versteksneden en dubbelversteksneden.

Er mogen alleen materialen worden bewerkt waarvoor het desbetreffende zaagblad geschikt is (toegelaten zaagbladen zich hoofdstuk "Leverbare accessoires").

De toegelaten afmetingen van de werkstukken mogen Niet overschreden worden (zie hoofdstuk "Technische geveens").

Werkstukken met Ronde of onregelmati- ge doorsnede zoals brandhout mogen nicht worden gezaagd, odomat zeijdens het zagen Niet veilig+kennen worden vastgezet. Bij het smalkantzagen van vlakke werkstukken moet een geschikte aanslaghulp gebruikt worden om een veilige geleiding te garanderen.

Elk ander gebruik is verboden. Niet togetgelaten gebruik, wijzigingen aan het apparaat of het gebruik van onderdelen die Niet goedgekeurd zijn door de fabrikant+kunnen onvoorspelbaar persoonlik letset veroorzaken!

4.2 Algemene verilgheids-voorschriften

• Houdt u zich bij gebruik van dit apparaat aan de volgende veiligheidsvoorschriften om gevaar voor personen of materièle schade te voorkomen.
• Houdt u zich aan de bijzondere veiligheidsvoorschriften in de betreffende hoofdstukken.
• Houdt u zich eventuele aan de wette-lijke richtlijnen of ongevalpreventie-voorschriften inzake de omgang met afkortzagen.

! Algemeen gevaar!

• Houd uw werkplek op orde - een onordelijkke werkplek kan ongevallen tot gevolg hebben. Houd de vloer vrij van losse partikels, zoals bijv. spaanders en snijdresten.
• Wees aandachtig. Let op wat u doet. Ga verständig te werk. Gebruik de machine nicht als u Niet geconcentreerd bent.
• Houd rekening met omgevingsinvloeden. Zorg voor een goede verlichting van de werkplek.
  Zorg voor een goede lichaamshouding. Zorg ervoor dat u op een steige ondergrond staat en let er vooral op dat u altijd goed in evenwicht bent.
• Gebruik het apparaat Niet in de nabijheid van ontvlambare vloeistoffen of gassen.
• Het apparaat mag alleen ingeschakeld en gezruikt worden door personen die vertrouwd zijn met afkortzagen en de bevaren bij de omgang ermee.

Personen beneden de 18aar mogen met deze werktafel slechts werken in het kader van een beroepsopleiding en onder het voortdurend toezicht van een ervaren docent.

• Laat andere Personen, in het bijzonder kinderen, het elektrische apparaat of het snoer Niet aanraken. Houd zeuit de buurt van de werkplek.

• Vermijd overbelasting - belast de werktafel Niet zwaarder dan in de technische gegevens is aangegeven.

• Gebruik het juiste elektrische apparaat. Gebruik geen zwakke machines voor zware werkzaamheden. Gebruik het elektrische apparaat Niet voor doeleinden waarvoort het Niet bedoeld is. Gebruik bijvoorbeeld geen handcirkelzaag om bouwmasten of stammen te zagen.

Gevaardoorelektrische

stroom!

• Laat de werktafel nicht in de regen staan. Gebruik de werktafel nicht in een vochtige ofatie omgeving.
• Vermijd dat u tijdens werkzaamheden met dit apparaat in contact komt met geaarde elementen zoals radiatoren, buizen, ovens, koelkasten.
• Gebruik het snoer Niet voor doeleinden waarvoort het Niet bedoeld is.
• Controller regelmatig het aansluit-snoer van het elektrische apparaat en waar dit bij beschadiging verrangen door een ergend vakbedrijf.
• Controller verwengsnoeren regelmatin en verrang deze indien ze beschadigd+zijn.

Verwondingsgevaar aan be-nde delen!

• Neem dit apparaat nooit in gebruik zonder gemonteerde veriligheidsvoorzieningen.
• Houd steeds voldoende afstand van het zaagblad. Gebruik desnoods geschikte invoerhulpmiddelen. Houd tijdens het gebruik voldoende afstand van aangedreven onderdelen.
  Wacht tot het zaagblad stilstaat voor-aleer ukleine werkstukdelen, houtresten enz. verwijdertuit het werkbereik.
  Zaag alleen werkstukken die groot genoeg zich, zodate ze bij het zagen veilig vastgeklemd konnen worden.
• Gebruik de spaninrichtingen of een bankschroef om het werkstuk vast te houden. Op die manier worden het werkstuk veiliger vastgehonden dan met de hand.
• Rem het uitlopende zaagblad Niet af door er aan de zijkant tegenaan te drukken.
  Trek de stekker uit het stopcontact voor de uitvoering van instel-, onderhouds- of reparatiewerkzaamheden.
  Zorg dat er zich bij het inschakelen (bijvoorbeeld na onderhoudswerkzaamheden) geen montagegereedschap of losse onderdeleneer in het apparaat bevinden.
  Trek de netstekker uit als u het appraat Niet gebruikt.
• Ongebruekte elektrische werktuigen moeten op een droge, hoog gelegen of afgesloten plaats worden bewaard, buiten het bereik van kinderen.

Gevaar voor snijwonden, ook bijrechtopstaand snijwerktuig!

Trek veiligheidshandschoenen aan als u snijwerktuigen moet verrangen.
Bewaar de zaagbladen zo dat niemand zich eraan kan verwonden.

Gevaar door terugslaan van de zaagkop (zaagblad blijft in het werkstuk hangen en de zaagkop schiet plots omhoog)!

Kies een geschikt zaagblad voor het te snijden materiaal.
- Houd de handgreep stevig vast. Op het moment dat het zaagblad in het werkstuk dringt, is het terugslaggevaar bijzonder groot.
- Gebruik voor het zagen van dunne werkstukken of werkstukken met dunne warden uitsluitend zaagbladen met fijn teanding.
Zorg ervoor dat de zaagbladen steeds scherp zich. Zorg dat stompe zaagbladen onmiddelijk worden verwangen. Er bestaat verhoogd terugslaggevaar als een stompe zaagtand in het oppervlak van het werkstuk blijft hangen.
Zet het werkstuk nooit "op z'n smalle kant" (tijdens het schaven).
- Controller in geval van twijfel de werkstukken op vreemde voorwerpen (bijvoorbeeld spijkers of schroeven).
- Zaag nooit verschillende stukken - ook geen bundels met verschillende parte stukken tegelijk. Er is gevaar voor lichamelijk letsel als parte stukken zonder steun door het zaagblad worden gegrepen.

Intrekrisico!

• Draag aangepaste kledij. Let erop dat tijdens het bedrivij geen lichaamsdelen of kledingstukken door roterende onderdelen hunnen worden vastgegrepen en ingetrokken (geen davon, geen handschoenen, geen kledingsstukken met wijde mouwen dragen; bij lange haren in ieder geval een haarnet gebruiken).
• Zaag nooit werkstukken waaraan zich kabels, touwtjes, banden, snoeren of draden bevinden of die dergelijke materialen bevatten.

Gevaar door onvoldoende\ persoonlijke veiligheidsuitrusting!

• Draag gehoorbeschemming om gehoordschade te vermijden.
• Draag een veiligheidsbril.
• Draag een stofmasker.
  Draag aangepaste werkkledij.
• Draag antislipschoenen.
• Gebruik een ademmasker bij de uitvoering van stoffige werkzaamheden.
• Draag handschoenen voor de omgang met de zaagbladen en ruwe

werktuigen. Draag de zaagbladen in een transportkast.

Gevaar door zaagsel!

• Sommige soorten zaagsel (bijvoorbeeld van eiken-, beuken- en essenhout) kuren bij inademing kankerverwekkend zijn. Werk uitsluitend met aangesloten afzuiqinstallatie. Controller of deze aangesloten is en correct gebruikt worden. De afzuiqinstallatie moet voldoen aan de in de technische gegevens vermelde waarden.
  Zorgervoordtijdenshetwerken zo weinig可能导致houtstofvrijkomt:

• houtstofafzettingen in het werkbereik verwijderen (niet wegblazen!);
  -lekken in de afzuinstallatie herstellen;
  Zorg voor een goede verluchting.

7 Gevaar door technische wijzigingen aan de machine of het gebruik van onderdelen die Niet door de fabrikant goedgekeurd zich; die kuren onvoorspelbaar persoonlijk letsel veroorzaken!

• Monteer deze werktafel zoals aangegeven in de gebruiksaanwijzing.
• Het gebruik van andere werktuigen en accessoires kan geleaar voor letsels inhouden. Gebruik hiervoort uitsluitend onderdelen die door de fabrikant vrijgevegen werden. Dat geldt in het bijzonder voor:

-Zaagbladen (zie "Leverbare accessoires");
- Veiligheidsvoorzieningen (zie delijst met reserveonderdelen).

• Breng aan deze onderdelen geen wijzigingen aan.
• Let erop dat het op het zaagblad vermelde toerental minstens even hoog is dan het op de zaag vermelde toerental.
• Gebruik alleen afstandsschijven en spilringen die geschikt zijn voor het door de fabrikant vermelde doel.

Gevaardoorgebrekenaanhetaat!

Zorg dat het apparaat evenals het toebehoren goed onderhonden worden. Houd de snijdwerktuigen scherp en schoon om beter en veiliger te kunnen werken. Neem de instructies voor de smering en de werktuigwissel in acht.
- Controller de machine voor het inschaken telkens op eventuele beschadigingen: voor elk gebruik moet de goede werkung van de veiligheids-inrichtingen en van Licht beschadigde onderdelen zorgvuldig gecontroleerd worden. Controller of de scharnierende onderdelen correct functioneren en Niet klemmen. Alle onderdelen要去en correct gemonteerd zijn en aan alle voorwaarden voldoen om

een feilloze bediening van het apparaat te garanderen.

• Gebruik geen beschadigde of vervormde zaagbladen.
• Beschadigde veiligheidsinrichtingen of onderdelen要去en door een er-kend vakbedrijf op een deskundige manier gerepareerd of verrangen worden. Hiervoor要去en originele reserveonderdelen worden gebruikt, anders können ongevallen het gezolg zich voor de bruiker. Gebruik dit apparaat Niet als u de schakelaar nicht kan in- en uitschakelen.
  Zorg ervoor dat er zich geen oliën of vetten op de handgrepen bevinden en dat ze droog blijven.
  Trek de stekker Niet aan het snoer uit het stopcontact. Beschem het snoer gegen但它, olie en beschadiging door scherpe randen.

Gevaar door lawaai!

• Draag oordoppen.
• Let er om geluidsreducerende redenen op dat het zaagblad Niet is kromgetrokken. Een kromgetrokken zaagblad zorgt voor aanzienlijk meer trillingen. Dit betekent lawaai.

Gevaar door laserstraling!

Laserstralen können zware verwondingen aan het oog veroorzaken. Kijk nooit in de laseruittreding.

Vervang de laser Niet door een laservan een ander type. Laat de laser doode fabrikant van de laser of door een geautoriseerde vertegenwoordiger reparen of verrangen.

Gevaar door blokkerende tukken of werkstukdelen!

Indien een blokkade optreedt:

1. Schakel het apparaat UIT.
2. Trek de stekker uit het stopcontact.
3. Draag veiligheidshandschoenen.
4. Blokkering verwijderen met geschikt gereedschap.

4.3 Symbolen op het apparaat

Gevaar!

Het negeren van de waarschuwingen kan zware verwondingen en materiele schade tot gevolg hebben.

Waarschuwing voor een risicopunt

Nietaarhetaagbladgrijpen

Gebruik het apparaat Niet in een vochtige of natte omgeving.

Handleiding lezen

Draag veiligheidsbril en oordoppen.

4.4 Veiligheidsvoorzieningen

Zwenkbare beschemkap(16)

De zwenkende beschemkap beschermt gegen onvrijwillig contact met het zaagblad en gegen rondvliegende spaanders.

Veiligheidsvergrendeling(18)

De veiligheidsvergrendeling blokkeert de beweeglijke zaagbladafdekking: het zaagblad blijft afgedekt en de afkortzaag kan nicht worden neergelaten zo- lang de veiligheidsvergrendeling nicht opzij is gezwenkt.

Werkstukaanslag(7)

De werkstukaanslag voorkomt dat een werkstuk bij het zagen kan worden bewogen. De werkstukaanslag要去ijdens het gebruik algid gemonteerd+zijn.

Het extra profiel (20) aan de werkstuk-aanslag kan verschoven worden voor het zagen van lange werkstukken na het losmaken van de blokkeerschroef (21).

5. Plaatsing en transport

Transportgreep monteren

• Schroef de transportgreep aan de zaagkop. Zorg ervoor dat de neus van de greed in de uitsparing (22) van de zaagkop vrijpt.

1. Neem de rechter en de linker tafelverbreding uit de transportverpakking.
2. Draai de schroeven (23) aan de geleiderails van de rechter en linker ta-felverbreding eruit.
3. Schuif de geleiderails van de tafelverbredingen—helemaal in de opnamen. Denk eraan dat de lengteaanslag (24) aan de tafelverbreding zoals afgebeeld omhoog kan worden geklapt.
4. Apparaat aan de voorste benen optillen, voorzichtigaaracteren kan-telen en op een stabiele plek neer-zetten.
5. Draai de schroeven aan de geleider rails weeR vast.
6. Apparaat aan de voorste benen vastnemen, maar voren kantelen en neerzetten.
7. Stel de gewenste tafelbreedte in en zet de tafelverbreding vast met de blokkeerhefboom (11).

Opstelling

Voor een veilig werken要去 het appar-. raat op een stabiele ondergrond wor- den bevestigd.

• Als ondergrond kan of een vast gemeenteerde werkplaat of een werkbank dienen.
• De ideale hoogte van de ondergrond bedraagt 800mm
• De stabiliteit van het apparaat要去 ookijdens het bewerken van grotere werkstukken gegarandeerd�<|im_start|>

Lange werkstukken要去en d.m.v. geschikt accessoires extra worden ondersteund.

Aanwijzing

Voor mobiel gebruik kan het apparaat op een spaanderhout- of meubelplaat (500mm× 500mm, ten minste 19~mm sterk) worden. Bij de inzet moet de planta met klemmen op een werkbak worden bevestigd.

1. Schroef het apparaat vast op de ondergrond.
2. Maak de transportbeveiliging los: druk de zaagkop een beetje omlaag en houd deze vast. Trek de transportebeveiliging (4) UIT de diepere inkering (25), draai deze 90^ en klik ze in de plattere inkering (26).
3. Zwenk de zaagkop langzaam omhoog.
4. Bewaar de verpakking voor latere doeleinden of verwijder deze milieuvriendelijk.

Transport

1. Zaagkop omlaag zwenken en transportbeveiliging (4) in de diepere inkerving klikken.
2. Demonteer de aanbouwdelen die boven het apparaatuitsteken.

Opgelet!

Transporteer de zaag Niet aan de veiligheidsinrichtingen.
3. Apparaat aan de handgreep optillen.

6. Het apparatus in detail

Aan/Uit-schakelaar motor (19)

Motor inschakelen:

• Druk op de Aan/Uit-schakelaar en houd de schakelaar ingedrukt.
  Motor uitschakelen:
  Laat de Aan/Juit-schakelaar los.

Aan/Uit-schakelaarsnijzoneverlichting (27)

Verlichting van de snijzone in- en uitschakelen.

Aan/Uit-schakelaar snijdlaser (28)

Snijdlaser in- en uitschakelen.

Inclination-distilling

Na losmake van de vastzethefboom (7) aan de achterkant kan de zaag traploosussen 0^ en 45^ maar de loodlijn worden geneigd (29).

Gevaar!

Opdat zich de hellingshoek bij het zagen Niet kan veranderen, moet de vastzethendel van dekiparm worden vastgetrokken.

Draiaftafel

Na het losmaken van de vastzetgreep (10) kan de draaitafel worden versteld.

Op die manier worden de snijhoek t.o.v. dechterste aanslag versteld. Naar elke kant is een hoek tot 47^ möglichk. De draaiafel klikt vast in de hoekstanden 0^ , 15^ , 22,5^ , 30^ en 45^ .

Gevaarl

Om ervoor te zorgen dat de verstekhoek bij het zagen Niet verandert,要去 vastzetgrep van de draaitafel (ook op de grendelpunten!) vastgedraaid worden.

7. Ingebruikneming

7.1 Zaagselopvangzak monteren

Gevaar!

Sommige soorten zaagsel (bijvoorbeeld van eiken-, beuken- en essenhout) kunnen bij inademing kankerverwekkend zich.

Werk alleen met de gemonteerde zaagselopvangzak of met een geschikte zaagselafzuiiginstallatie.
- Maak aanvullend gelebruik van een stofveiligheidsmanker, sondern Niet alle spanenstof worden opgevangen respectievelijke worden afgezogen.
- Maak de zaagselopvangzak geregeld leeg. Draag bij het legen een stof-masker.

Als u het apparaat met de meegeleverde zaagselopvangzak in bedrijf neemt:

• steckt u de zaagselopvangzak (3) op de zaagselafzuigtuit (30). Let erop dat de ritssluiting (31) van de zaagselaf-zuigzak gesloten is.

Als u het apparaat op een zaagselaf-zuinstallatie aansluit:

• Gebruik voor de aansluiting aan het spanenafzuiigstuk een geschikte adapter.
  Zorg ervoor dat de zaagselafzugin-stallatie voldoet aan de eisen die vermeld staan in het hoofdstuk "Technische gegevens".
• Let ook op de gebruiksaanwijzing van de zaagselafzuiginstallatie!

7.2 Werkstukspaninrichting monteren

De werkstukspanvoorziening kan in twee posities worden gemonteerd:

Voor brede werkstukken: duw de werkstukspaninrichting in de achechterste boring (33) van de tafel en fixeer deze met de vastzetschroef (34):
Voor smalle werkstukken: maak de vastzetschroef (32) los en duw het voorste deel van de werkstukspaninrichting in de voorste boring (35) van de tafel:

7.3 Netaansluiting

Gevaar! Elektrische spanning

Gebruik het apparaat alleen aan een stroombron die aan de volgende eisen beantwoordt (zie ook hoodstuk "Technische gegevens"):

• Netspanning en -frequentie moeten overeenstemmen met de waarden op het typeplaatje van de machine;
• De groep要去 beveiligd着眼 door een aardlekschakelaar met een lekstroom van 30mA

• De stopcontacten moeten reglementair geinstalleerd zich en een goedgekeurde aarding hebben.

• Het snoer要去 gelegd worden de de zaagwerkzaamheden nicht bemoeilijk worden en dat het snoer Niet kan worden beschadigd.

• Gebruik als verlengsnoer alleen rubberkabels met voldoende doorsnede (3 × 1,5mm^2) .
• Gebruik een verlengsnoer voor het gebruik in de openlucht. Gebruik in de openlucht alleen waarvoordoogedgekeurde en gekenmerkte verlengsnoeren.
• Vermijd onnodige startprocedures. Controller of de schakelaar bij het aansluiten van de stekker uitgeschakeld is.

8. Bediening

• Controller de veiligheidsinrichtingen, alvorens met de zaagwerkzaamheden te beginnen.

• Let steeds op een juiste houding en plaatsijdens het zagen:

• neem plaats aan de voorkant van de afkortzaag;

• gegenover het zaagblad;
• parallel t.o.v. het zaagblad.

Gevaar!

Bij het zagen moet het werkstuk algtd vastgeklemd worden met de werkstukspaninrichting.
- Zaag nooit werkstukken die nicht gespannen können worden in de werkstukspaninrichting.

Klemgevaar!

Grijp bij het neigen of zwenken van de zaagkop Niet in het scharnierbereik of onder het apparaat!

• Houd de zaagkop bij het kantelen vast.

• Gebruik bij het werkken:

• werkstuksteun - voor lange werkstukken, als ze na het doorzagen van de tafel zouden vallen;

• zaagselopvangzak of zaagselaf-zuiginstallatie.

Zaag alleen werkstukken die groot genoeg zich, zodat ze bij het zagen veilig vastgeklemd kunnen worden.
- Druk het werkstukijdens het zagen steeds op de tafel enplaats het nooit op+zijn smalle kant.Probeer het zaagblad ook nooit af te remmen door er van opzij (met een voorwerp) tegenaan te drukken. Er bestaat gevaar voor ongevallen als het zaagblad worden geblokkeerd.

8.1 Rechte sneden

Uitgangspositie

• Transportvergrendeling uitgetrokken.
• De zaagkop is maar boven gezwenkt.
• De draaiafel staat op de 0^ -stand, de vastzetgreep voor de draaiafel is aangetrokken.
• De inclinatie van de kantelarm ten opzichte van de loodlijn bedraagt 0^ , de grendelhefboom voor de instelling van de inclinatie is vastbezet.

Zagen van het werkstuk

1. Druk het werkstuk gegen de werkstu-kaanslag en klem het vast met de werkstukspaninrichting.
2. Veiligheidsvergrendeling (18) bedieren en Aan/Uit-schakelaar (19) ingedrukt honden.
3. Laat de zaagkop aan de handgreep langzaam neer. Druk de zaagkop tijdens het zagen Niet te hard op het werkstuk, het motortoerental mag Niet te sterk dalen.
4. Zaag het werkstuk in een beweging door.
5. Laat de Aan/Uit-schakelaar los en laat de zaagkop langzaam in de bovenste uitgangspositie terugzwenken.

8.2 Versteksneden

Uitgangspositie

• Transportvergrendeling uitgetrokken.
• De zaagkop is maar boven gezwenkt.
• De inclinatie van de kantelarm ten op-zichte van de loodijn bedraagt 0^ , de grendelhefboom voor de instelling van de inclinatie is vastbezet.

Zagen van het werkstuk

1. Draai de vastzetgreep (10) van de draaitafel (12) los.
2. Stel de gewenste hoek in.
3. Draai de vastzetgreep van de draaitafel vast.
4. Zaag het werkstuk zoals beschreiben onder "Rechte zaagsneden".

8.3 Schuine sden

Uitgangspositie

• Transportvergrendeling uittgetrokken.
• De zaagkop is maar boven gezwenkt.
• De draaiafel staat op de 0^ -stand, de vastzetgreep voor de draaiafel is aangetrokken.

Zagen van het werkstuk

1. Maak de grendelhefboom (6) voor inclinatie aan dechterkant van de zaag los.
2. Kantel de kantelarm langzaam in degewenste stand (29).
3. Zet de hefboom voor instelling van de inclinatie vast.
4. Zaag het werkstuk zoals beschreven onder "Rechte zaagsneden".

8.4 Dubbele versteksneden

Opmerking:

De dubbele versteksnede is een combinatie van versteksnede en schuine snede. Dat wil zeggen dat het werkstuk schuin t.o.v. deijkenste aanlegrand en schuin t.o.v. van de bovenkant gezaagd worden.

Gevaar!

Bij de dubbele versteksnede is het zaagblad door de sterke inclinatie makkelijker toegankelijk - hierdoor neemt het gevaar voor verwondingen toe. Houd voldoende afstand van het zaagblad!

Uitgangspositie

• Transportvergrendeling uitgetrokken.
• De zaagkop is maar boven gezwenkt.
• De draaitafel is geblokkeerd in de gewenste positie.
• De kantelarm is geblokkeerd in de gewenste inclinatiehoek t.o.v. het werkstukoppervlak.

Zagen van het werkstuk

• Zaag het werkstuk zoals beschreven onder "Rechte zaagsneden".

9. Service en onderhoud

Gevaar!

Voor alle onderhouds- en reinigingswerkzaamheden moet u het netsnoor uittrekken.

Service en/of onderhoudswerkzaamheden die nicht in dit hoofdstuk beschreiben staan mogen uitsluitend door vaklui uitgevoerd worden.
- Beschadigde delen, in het bijzonder veiligheidsinrichtingen, alleen verran-gen door originele onderdelen. Delen die nicht door de fabrikant gecontroleerd en vrijgegeven zijn, können onverwachte beschadigingen vorozaeken.
Nadat u klaar bent met de service en/ of onderhoudsbeurt, moet eerst de goede werkig van alle verilgheidsvoorzieningen gecontroleerd worden.

9.1 Zaagblad verrangen

Gevaar van verbrandingen!

Kort na het zagen kan het zaagblad verz heet+zijn. Laat een heet zaagbladeerst voldoende afkoelen. Reinig een heet zaagblad nooit met brandbare producten.

Snjigevaar ook aan het staanagblad!

Bij het los- en vastdraaien van de klemschroef moet de zwenkbare beschemkap over het zaagblad zich gezwenkt. Bij het verrangen van een zaagblad moet u veiligheidshandschoenen dragen.

1. Fixeer de zaagkop op de bovenste positie.
2. Om het zaagblad te vergrendelen, de vergrendelknop (17) drukken en hierbij het zaagblad met de andere hand draaien tot de vergrendelknop vastklikt.
3. Maak de spanschoef (36) op de zaagblad as los met de inbussleutel (linkse schroefdraad!).
4. Maak de veiligheidsvergrendeling (18) los en schuif de beschemkap (16) omhoog en houd deze vast.
5. Neem de buitenflens (37) en het zaagblad voorzichtig van de zaagbladas en sluit de beschemkap waar.

Gevaar!

Gebruik geen schoonmaakmiddelen (bijvoorbeeld om harsresten te verwijderen) die de lichtmetalen delen van het chassis zonden hun beschaden. De stabiliteit van de afkortzaag zou erdoor hunnen worden aangetast.

1. Spanvlakken reinigen:

-zaagbladas (38),
-zaagblad,
-buitenste flens (37),
- binnenflens (39).

Gevaar!

Breng de binnenflens correct aan! Anders kan de zaag blokkeren of het zaagblad kan loskomen! De binnenflens ligt correct, als de ringgroef maar het zaagblaad en de platte zichde maar de motor wijst.

1. Breng de binnerste flens (39) aan.
2. Maak de veiligheidsvergrendeling los en schuif de beschermkap omhoog en houd deze vast.
3. Breng een新模式 zaagblad aan - let op de juiste draairichting: van de linker (geopende) zijde gezien moet de pijl op het zaagblad overeenstemmen met de pijrlichting (40) op de zaagbladafdekking!

Maak uitsluitend gebruik van geschikte zaagbladen, die voor het maximaal toerental zijn berekend (zie "Technische gegevens") bij onpassende of beschadigde zaagbladen hunnen door de centrifugaalkracht onderdelen explosieachtig worden weggeslingerd.

Het is verboden om:

• zaagbladen uit HSS-staal,
  -beschadigde zaagbladen,
  -slijpschijven te monteren.

-Het zaagblad moet gemonteerd worden met originele fabriekslemflenzen.
- Gebruik nooit losse klemringen. Het zaagblad zou vanzelf los konnen komen.
- De zaagbladen要去 uitgebalanc-eerd zich. Ze mogen Niet trillen, anders kunnen ze tijdens het werken vanzelf loskomen.

10.Sluit de beschemkap wee.

11.Schuif de buitenflens erop -De vlakke ziche要去ar de motor wijzen!
12.Spanschroef opschroeven (linker schroefdraad!) en handvast aantrekken.

Om het zaagblad te vergrendelen, de vergrendelingsknop indrukken en hierbij het zaagblad met de andere hand draaien tot de vergrendelingsknop vastklikt.

• U mag de steel van de sleutel nicht verlengen om het zaagblad steviger vast te+kunnen zetten.
• Spanschroef Niet door slaggen op de montagesleutel aantrekken.

13.Trek de klemschroef vast aan.
14. Controller de goede werking. Maak hiervoorde veiligheidsvergrendeling los en klap de afkortzaak omaaag:

• De zwenkbare beschermkap moet het zaagblad bij het omlaagzwenken vrijgeven,zonder andere onderdelen te raken.
  Bij het omhoog klappen van de zaag in de uitgangspositie moet de beschemkap automatisch het zaagblad afdekken.
  Zaagblad met de hand draaien. Het zaagblad moet zich in iedere mogelijke verstelpositie{kunnen draaien, zonder andere delen te raken.

9.2 Inlegprofiel verrangen

Als het inlegprofiel beschadigd is, be-staat het risico datkleine voorwerpen

tussen het inlegprofiel en het zaagblad geklemd raken en het zaagblad blokkeren. Beschadigde inlegprofielen要去en onmiddelijk verrangen worden!

1. Verwijder de schroeven aan het inlegprofiel (13). Draaievt. de draaita-fel en kantel de zaagkop om de schroeven te konnen bereiken.
2. Verwijder het inlegprofiel.
3. Breng een neueinlegprofiel aan.
4. Draai de schroeven van het inlegprofiel vast.

9.3 Regel de werkstukaan-slag bij

1. Inbusbouten (41) losmaken.
2. Werkstukaanslag (7) zo uitrachten, dat hij exact haaks ten opzichte van het zaagblad staat als de draaitafel op de 0-positie vastklikt.
3. Inbusbouteen aantrekken.

9.4 Snijlaser instellen

1. Schroef de laserafdekking (45) eraf en reinig indien nodig de het glas van de afdekking aan de buitenkant.

Laser rechthoekig uitrachten
2. Draai de rechter inbusschroef (44) en/of de linker inbusschroef (42) los of trek deze aan om de laser in een rechte hoek uit te richten.

Laser zijdelings uitrachten

1. Maak de middelste inbusschoef (43) los.

2. Verschuij de lasereenheid in het slobgat:

3. Naar rechts = tekenlijk worden van de bediener uitaar rechts verschoven.

4. Naar rechts = tekenlijn worden van de bediener uitaar links verschoven.

5. Trek de middelste inbusschroef
   weer aan.

6. Schroef de laserafdekking (45) weer vast.

9.5 Het apparatusat reinigen

Verwijder zaagsel en stof met borstel of stofzuiger van/uit:

• Verstelinrichtingen;
  -Bedieningsfuncties;
• koelopening van de motor;
• ruimte onder het inlegprofiel;
• ruimte boven de lasereenheid.

9.6 Apparaat opbergen

Gevaar!

Berg apparatuur zo op dat deze nicht door onbevoegden in werkung kan worden gezet.
Zorgdatniemanderzichaankan verwonden.

Opgelet!

• De machine mag nicht in openlucht of in een vochtige ruimte opgeborgen worden.
• Houd rekening met de toegelaten omgevingsomstandigheden (zie Technische gegevens).

9.7 Onderhoud

Voor elk gebruik

Zaagsel met een stofzuiger ofeen kwast verwijderen.
- Controller de stroomkabel en de stekker op beschadigingen en LASTZe eventueel verrangen door een elektronomeur.
- Controller of alle bewegende delen over het volledige bewegingsbereik vrij়.

Regelmatig afhankelijk van de gebruiksomstandigheden

• Controller alle schroefverbindingen en schroef ze eventueel vast.

• Controller de terugstelfunctie van de zaagkop (de zaagkop要去 onder invloed van de veerkracht terugkeren maar zichen bovenste uitgangspositie), eventuele verrangen.

• Smeer de geleidingselementen Licht.

10. Tips en trucs

Bijlange werkstukken, gebrukt u links en rechts van de zaag een geschikte steun.
Bij geneigde sneden werkstuk rechts van het zaagblad vasthouden.
Bij het zagen vankleine delen een extra aanslag gebruiken (als extra aanslag kan by een passende houten plank dienen, dat aan de aanslag van het apparaat wordt vastgeschroefd).
Bij het zagen van een gebogen (kromgetrokken) plank (46), legt u de waar buiten gebogen zichte gegen de werkstukaaanslag.
-Zaag werkstukken nicht langs de smalle kant, maar leg ze vlak op de draai-tafel.

11. Beschikbare accessoires

Voor bijzondere werkzaamheden zijn de volgende accessoires verkrijngbaar in de vakhandel - de tekeningen vindt u aan het begin van deze handleiding:

A Zaagblad-hardmetaal 216× 2,4 / 1,8× 3024W voor langs- en dwarssneden in massief hout.
B Zaagblad-hardmetaal 216× 2,4 / 1,8× 3048W voor langs- en dwarssneden in massief hout en spanplaat.
C Zaagblad-hardmetaal 216× 2,4 / 1,8× 3060 FT voor langs- en dwarssneden in ge-coate platen en fineerplaten.

D Zaagbladdepot voor het veilig bewaren van zaagbladen en accessoires.
E Onderhouds- en conserveringsspray om harsresten te verwijderen en metalen oppervlakken te conserveren.

F Afzuigadapter voor aansluiting van een zaagselaf-zuiginstallatie aan de zaagselafzuijt.
G Machinestandaard Machinestandaard en tafelverbreding in stabiele en robuste constructie. In de hoogte verstelhaar.

12. Reparatie

Reparaties aan elektrische werktuigen mogen alleen uitgevoerd worden door elektrotechnici!

Met beschadigde Metabo-apparaten
kunt u zich tot uw Metabo-vertegen-
woordiger wenden. Adressen zie
www.metabo.com.

Onderdelenlijsten kurz u downloaden op www.metabo.com.

13. Verwijdering

Gescheiden inzameling! Dit product mag Niet samen met het normale huis-vuil worden verwijderd.
Afgedankte elektronische apparatuur en accessoires bevatten grote hoeveelheden waardevolle grond- en kunststoffen, die ook gerecycleerd要去en worden.

Alleen voor EU-landen:

Gooi elektrische apparaten nicht bij het huisvuil! Volgens de Europese Richtlijn 2002/96/EG m.b.t. tot oude elektrische en elektronische apparatuur en de omzetting

ervaninde nationale wetgeving moeten verbruike elektrische apparaten gescheiden ingezameld en op een milieuvriendelijkeverderverwerkt worden.

14. Problemen en storingen

Hieronder worden problemen en storigen beschreiben die u zich mag verhelpen. Indien de hier beschreiben maatre-gelen nicht verder helpen, zie "Reparatie".

Bij het verhelpen van problemen en storingen gebeuren bijzonder veel ongevallen. Let waarom op de volgende punten:

• Trek het netsnoer uij het stopcontact, telkens u een storing wenst te verhelpen.
• Nadat de storing verholpen is, moet u erst de goede werkking van alle veiligheidsvoorzieningen controeren.

Het zaagblad is bot (het zaagblad vertoont eventueel brandvlekken opzij);

Zaagblad voor het materiaal ongeschikt (zie hoofdstuk "Technische gegevens"); Het zaagblad is verbogen:
Zaagblad verwangen (zie hoofdstuk "Onderhoud").

De zaag trilt hevig

Het zaagblad is verbogen:
Zaagblad verwangen (zie hoofdstuk "Onderhoud").

Het zaagblad is nicht correct gemonteerd:

• Monteer het zaagblad correct (zie hoofdstuk "Onderhoud").

De draaitafel beweegt stroef

Zaagsel onder de draaitafel:
- Verwijder het zaagsel.

Spanning V 220 - 240 (1~50/60 Hz)
Stroomverbruik A 6
Zekering A 10 (langzaam)
Motorvermögen (S6 20% 5 min.) kW 1,35
Veiligheidsklasse IP 20
Beveiligingsklasse II
Zaagbladtoerental min	-1	5000
Snijnselheid m/s 55
Doorsnede zaagblad (buiten)	mm	216
Opnameboring zaagblad (binnen)	mm	30
AfmetingenApparaat volledig met verpakking (lengte × bredte × hoogte)Apparaat bedrijsklaar, draaiafel op 90°-positie (lengte × bredte × hoogte)	mmmm	480 × 530 × 350480 × 543 × 325
Maximale doorsnede van het werkstuk:Rechte smeden- Draaiafel 0°/ kantelarm 0°Verstekzagen- Draaiafel 15°/ kantelarm 0°- Draaiafel 22,5°/ kantelarm 0°- Draaiafel 30°/ kantelarm 0°- Draaiafel 45°/ kantelarm 0°Schuine smeden- Draaiafel 0°/ kantelarm 45°Dubbele versteksneden- Draaiafel 15°/ kantelarm 45°- Draaiafel 22,5°/ kantelarm 45°- Draaiafel 30°/ kantelarm 45°- Draaiafel 45°/ kantelarm 45°	mmmmmmmmmm	Breedte / Hoogte120 / 60110 / 60105 / 60100 / 6080 / 60120 / 45110 / 45105 / 45100 / 4580 / 45
GewichtApparaat compleet met verpakkingApparaat gebruisklaar	kgkg	12,69,0
Toegelaten transport- en opslagtemperatuur	°C	0 tot +40°
Geluidsemissie volgens EN ISO 61029-1Geluidsdrukniveauu LwAGeluidsdrukniveaua bij hetoor van de gebruiker LpAnzekerheid K	dB(A)dB (A)dB (A)	86,899,83,0
Effectieve waarde van de gewogen acceleratie volgens EN 61029-1(trilling aan de handgreep) Vectorsom ahOnzekerheid K	m/s2m/s2	< 2,51,5
Azuuginstallatie (niet meegeleverd):Aansluitdoorsnede afzuiigstuk op de achterkantMinimaal luchtdebietMinimale onderduk aan afzuiigmofMinimale luchtsnelheid aan afzuiigmof	mmm3/hPa m/s	31,646053020
Snijdlaser:LaserproductklasseLaserproductnormMax. uitgangsvermögen PGolfengteλ	mWnm	2EN 60825-1: 1994+A1+A21,0650

* De vermelde waarden zijn emissiewaarden en zijn zoodeende nicht tevens ook veilige werkplaatswaarden. Ofschoon er een correlativeussen emissie- en immissiewarden bestaat, kan hieruit niet betrouwbaar worden algefelde diijkomende voorzorgsmaatregelen noodzakelijk zijn of Niet. Factoren die het actuelle immissiepeil op de werkplek beinvloeden, omvatten de aard van de werkruimte en andere geluidsbronnen, bijt. het aantal machines en andere naburige werkplekwaarden. De toegelaten werkplekwaarden konnen ook van land tot land verschillen. Deze informatie dient ether de gebruiker in staat te stellen, een betere inschatting van bedreiging en risico uit te voeren.

Indices
